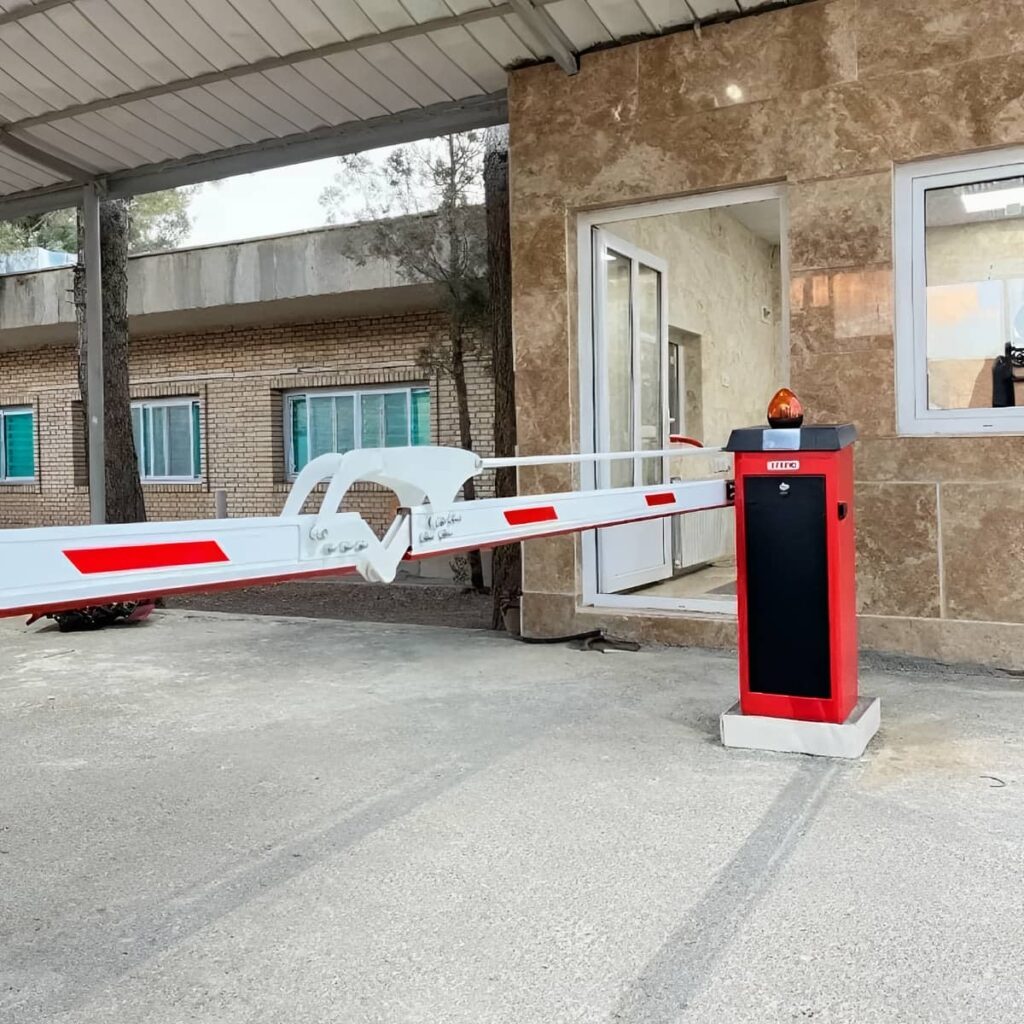

14 نمونه راهبند مفصلی سقف کوتاه
تنظیم طول بخش نخست بازو و زاویه مفصل در راهبند مفصلی سقف کوتاه مستقیماً مشخص می کند بوم بدون برخورد با تیر, لوله و کانال تأسیساتی حرکت کند. اگر محل مفصل فقط بر اساس ارتفاع نهایی سقف تعیین شود و منحنی کامل حرکت در نظر گرفته نشود, بخش دوم بازو ممکن است هنگام بازشدن به تجهیزات بالاسری ضربه بزند. راهبند مفصلی سقف کوتاه برای پارکینگ طبقاتی, رمپ زیرزمین, ساختمان اداری, مرکز تجاری و ورودی هایی کاربرد دارد که بوم مستقیم فضای عمودی کافی ندارد. تفاوت نمونه های تک مفصل, دومفصل, تلسکوپی مفصلی, دارای چراغ LED, الکترومکانیکی و متصل به کنترل دسترسی فقط در ظاهر بوم نیست؛ طول هر قطعه, نوع اتصال, موتور, گیربکس, فنر تعادل, کنترلر و سنسورهای ایمنی نیز عملکرد را تغییر می دهند. انتخاب نادرست می تواند باعث لقی مفصل, لرزش انتهای بازو, افزایش جریان موتور یا برخورد با سقف شود. برای سفارش حرفه ای باید عرض مسیر, ارتفاع آزاد, شیب رمپ, محل تأسیسات, نقطه توقف خودرو و روش نصب اندازه گیری شوند تا هماهنکی میان حرکت بوم و محدودیت سازه حفظ گردد. عوامل قیمت نیز به طول بازو, جنس پروفیل, نوع مفصل, توان موتور, فتوسل, لوپ دتکتور و زیرسازی وابسته اند. سازه سنتر با تحلیل ابعاد واقعی, انتخاب و خرید راهبند مفصلی سقف کوتاه را فنی تر و قابل اتکاتر می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ارتفاع آزاد سقف | ارتفاع آزاد باید در تمام مسیر حرکت بوم اندازه گیری شود, زیرا تیر, کانال و لوله می توانند پایین تر از سطح اصلی سقف قرار داشته باشند. | کمترین ارتفاع موجود در منحنی حرکت را مبنای طراحی قرار دهید. |
| محل مفصل | محل اتصال دو بخش بازو تعیین می کند قسمت انتهایی در چه زاویه ای جمع شود و چه فاصله ای از سقف داشته باشد. | مفصل را بر اساس عرض مسیر و ارتفاع واقعی ورودی تنظیم کنید. |
| جنس پروفیل | پروفیل آلومینیومی سبک, بار وارد بر موتور و گیربکس را کاهش می دهد و در صورت مقطع مناسب, سختی کافی ایجاد می کند. | ضخامت و مقطع را همراه با طول کامل بازو بررسی نمایید. |
| نوع لولای مفصلی | لولای مقاوم و بوش دقیق, حرکت دو بخش را هم زمان می کند و از لقی, صدا و انحراف بوم جلوگیری می نماید. | دسترسی به بوش, پین و قطعات تعمیر مفصل را کنترل کنید. |
| توان موتور | موتور باید وزن دو بخش بازو و نیروی لازم برای خم شدن مفصل را در چرخه کاری واقعی تحمل کند. | توان را فقط بر اساس طول اسمی بوم انتخاب نکنید. |
| فنر تعادل | فنر تعادل بخشی از وزن بازو و مفصل را جبران می کند و جریان مصرفی موتور را در حرکت کاهش می دهد. | فنر را پس از نصب کامل چراغ و تجهیزات بوم تنظیم کنید. |
| کنترلر حرکت | کنترلر, کاهش سرعت, حد باز و بسته, تأخیر و ورودی تجهیزات کنترل دسترسی را مدیریت می کند. | برای بوم مفصلی, کنترل توقف نرم و تنظیم دقیق موقعیت ضروری است. |
| ایمنی عبور | فتوسل و لوپ دتکتور حضور خودرو را تشخیص می دهند و از بسته شدن بازو در زمان عبور جلوگیری می کنند. | محل سنسورها را با شیب رمپ و طول خودرو هماهنگ سازید. |
| نگهداری مفصل | کنترل پین, بوش, کابل چراغ, پیچ ها و راستای دو قطعه از افزایش لقی و خرابی زودهنگام جلوگیری می کند. | مفصل را بر اساس تعداد سیکل و شرایط محیطی دوره ای سرویس کنید. |
اطلاعات تماس

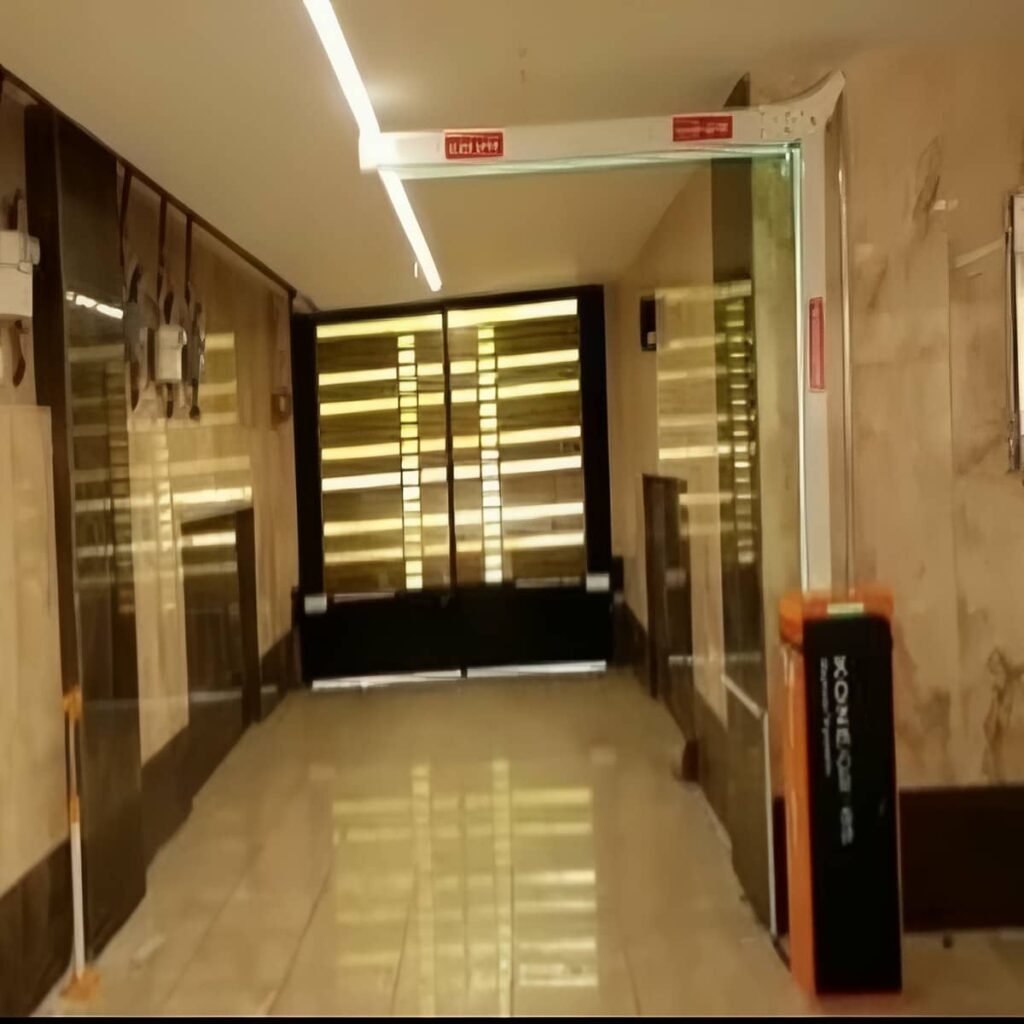

کاربرد راهبند مفصلی در ورودی های دارای سقف کوتاه
راهبند مفصلی راهکاری فنی برای ورودی هایی است که بازوی مستقیم هنگام بالا رفتن با سقف یا تأسیسات برخورد می کند. بوم از دو قطعه متصل تشکیل می شود و بخش انتهایی در هنگام حرکت نسبت به قسمت اصلی زاویه می گیرد؛ در نتیجه ارتفاع مورد نیاز کاهش می یابد, در حالی که عرض مسیر همچنان پوشش داده می شود. این ساختار در پارکینگ طبقاتی, زیرزمین ساختمان, رمپ تجاری و ورودی اداری کاربرد دارد. مزیت اصلی آن استفاده از فضای محدود بدون کوتاه کردن عرض مؤثر مانع است, اما هماهنگی میان طول قطعات, نقطه مفصل و ارتفاع سقف اهمیت زیادی دارد. اگر هندسه بوم درست محاسبه نشود, مفصل می تواند در میانه مسیر به تیر یا لوله برخورد کند و فشار ناگهانی به موتور وارد سازد.
کنترل ورودی پارکینگ طبقاتی و زیرزمین
در پارکینگ طبقاتی, سقف یکنواخت نیست و تیرهای سازه ای, کانال تهویه, سینی کابل و لوله های آتش نشانی در ارتفاع های متفاوت قرار دارند. راهبند مفصلی باید طوری جانمایی شود که هر دو قطعه بوم در تمام مسیر حرکت از این موانع فاصله ایمن داشته باشند. اندازه گیری فقط در محل نصب کابین کافی نیست, زیرا بخش انتهایی بازو هنگام جمع شدن به نقطه دیگری از سقف نزدیک می شود. طراحی باید مسیر واقعی مفصل را روی مقطع ورودی مشخص کند و کمترین فاصله تا تأسیسات را در حالت های میانی نیز بسنجد.
عرض رمپ و شعاع گردش خودرو نیز بر محل کابین اثر دارند. اگر دستگاه بیش از حد به مسیر نزدیک شود, بدنه راهبند فضای عبور را محدود می کند و احتمال برخورد خودرو افزایش می یابد. قرارگیری بیش از حد دور نیز طول بوم و بار وارد بر مفصل را بیشتر می کند. نقطه توقف خودرو باید پیش از محدوده چرخش بازو مشخص شود و راننده بتواند چراغ هشدار را ببیند. در رمپ شیب دار, کابین روی فونداسیون تراز نصب می شود تا محور و مفصل تحت بار جانبی قرار نگیرند.
عبور ایمن زیر تیر و تجهیزات تأسیساتی
تیر سازه ای معمولاً مانع اصلی حرکت بوم مستقیم است, اما لوله یا کانال نصب شده در کنار تیر نیز می تواند مسیر مفصل را محدود کند. برای جلوگیری از برخورد, طول قطعه اول باید به گونه ای تعیین شود که نقطه خم شدن پیش از مانع قرار گیرد. سپس طول بخش دوم بر اساس عرض دهانه و زاویه جمع شدن محاسبه می شود. کاهش بیش از حد قطعه اول می تواند بخش انتهایی را سنگین و ناپایدار کند, در حالی که افزایش آن ممکن است مفصل را به محدوده سقف نزدیک سازد.
پس از مونتاژ, حرکت بوم ابتدا با سرعت کم و نظارت مستقیم آزمایش می شود. فاصله مفصل, انتهای بازو و کابل چراغ از تمام تجهیزات بالاسری بررسی خواهد شد. در صورت وجود لوله انعطاف پذیر یا قطعه ای که با لرزش جابه جا می شود, فاصله بیشتری در نظر گرفته می شود. نصب ضربه گیر روی سقف جایگزین اصلاح هندسه بوم نیست, زیرا تماس تکراری همچنان به لولا و گیربکس فشار وارد می کند. مسیر حرکت باید پیش از بهره برداری کاملاً آزاد باشد.
مزیت بازوی مفصلی نسبت به بوم مستقیم
بازوی مستقیم ساختار ساده تری دارد, اما برای بالا رفتن به فضایی نزدیک به طول خود نیازمند است. در سقف کوتاه, کوتاه کردن بوم مستقیم باعث می شود تمام عرض دهانه پوشش داده نشود. بازوی مفصلی با خم کردن بخش انتهایی, ارتفاع حرکت را کم می کند و همچنان مانع کاملی در حالت بسته می سازد. این ویژگی اجازه می دهد ورودی بدون تخریب تیر یا جابه جایی تأسیسات کنترل شود و مسیر خودرو نیز از نظر عرض مفید حفظ گردد.
در مقابل, مفصل قطعات متحرک و نقاط تنظیم بیشتری دارد و باید در برنامه نگهداری بررسی شود. لقی بوش, شل شدن پیچ یا آسیب کابل داخلی می تواند حرکت دو قطعه را ناهماهنگ کند. بنابراین انتخاب بوم مفصلی باید بر اساس ضرورت ارتفاعی انجام شود, نه فقط ظاهر متفاوت آن. اگر سقف فضای کافی دارد, بوم مستقیم معمولاً سرویس ساده تری خواهد داشت؛ اما در محدودیت واقعی ارتفاع, مدل مفصلی راه حل اجرایی دقیق تری ارائه می دهد.
- کمترین ارتفاع سقف و تأسیسات را در تمام عرض مسیر ثبت کنید.
- مسیر مفصل را در زاویه های میانی نیز کنترل نمایید.
- کابین را خارج از شعاع گردش خودرو و روی سطح تراز قرار دهید.
- حرکت اولیه بوم را با سرعت کم و نظارت مستقیم آزمایش کنید.
- بازوی مفصلی را فقط پس از مقایسه با امکان نصب بوم مستقیم انتخاب نمایید.
ساختار فنی بازو, مفصل و مکانیزم حرکتی
دوام راهبند مفصلی سقف کوتاه به هماهنگی پروفیل آلومینیومی, لولا, موتور, گیربکس و فنر تعادل وابسته است. بخش نخست بازو نیروی محور را دریافت می کند و قسمت دوم از طریق مفصل هدایت می شود تا هم زمان با بالا رفتن, زاویه بگیرد. پین و بوش مفصل باید لقی کنترل شده داشته باشند؛ لقی زیاد باعث لرزش می شود و فشار بیش از حد نیز حرکت را سنگین می کند. کابل چراغ یا نوار LED باید از مسیر انعطاف پذیر عبور کند تا با هر سیکل خم شدن آسیب نبیند. کنترلر نیز باید سرعت شروع و توقف را مدیریت کند, زیرا ضربه ناگهانی در بوم مفصلی علاوه بر محور به لولا و اتصال دو پروفیل منتقل می شود.
پروفیل آلومینیومی و تقسیم طول بازو
پروفیل آلومینیومی به دلیل وزن مناسب و مقاومت قابل قبول در برابر خوردگی, برای ساخت بازوی مفصلی کاربرد زیادی دارد. مقطع پروفیل باید در برابر خمش مقاوم باشد و محل سوراخ کاری اتصال, فاصله کافی از لبه داشته باشد. قطعه اول معمولاً بار اصلی را به محور منتقل می کند و قطعه دوم عرض باقی مانده مسیر را می پوشاند. تقسیم نامناسب طول می تواند گشتاور مفصل را افزایش دهد یا باعث شود بخش دوم در حالت باز به سقف نزدیک شود.
چراغ LED, تابلو هشدار یا پرده آویز وزن و سطح جانبی بوم را تغییر می دهند. این تجهیزات باید پیش از تعیین موتور و فنر مشخص شوند, زیرا افزودن آن ها پس از نصب تعادل بازو را بر هم می زند. سیم چراغ در محل مفصل باید دارای روکش انعطاف پذیر و فضای حرکت کافی باشد. کشیدگی یا تاخوردگی کابل می تواند پس از سیکل های متعدد اتصال را قطع کند. در سرویس دوره ای, راستای پروفیل و سلامت محل عبور کابل بررسی می شوند.
پین, بوش و مکانیزم هم زمانی مفصل
پین مفصل محور چرخش دو قطعه را تشکیل می دهد و بوش ها اصطکاک و لقی را کنترل می کنند. جنس پین باید در برابر سایش مقاوم باشد و سطح آن بدون زبری یا خوردگی باقی بماند. مکانیزم رابط می تواند حرکت بخش دوم را با زاویه بخش اول هماهنگ کند. اگر طول رابط یا محل اتصال درست تنظیم نشود, قسمت انتهایی زودتر یا دیرتر از مقدار لازم خم می شود و مسیر واقعی آن با محاسبات اولیه تفاوت پیدا می کند.
روان کاری بیش از حد نیز می تواند گردوغبار را جذب کند و خمیر ساینده ای در اطراف بوش ایجاد نماید. نوع روان کار و فاصله سرویس باید با توصیه فنی قطعه هماهنگ باشد. صدای تقه, تغییر زاویه بسته یا حرکت نامنظم بخش دوم از نشانه های لقی مفصل هستند. تعویض بوش باید پیش از آسیب به پین و پروفیل انجام شود. پس از تعمیر نیز طول رابط و زاویه نهایی دوباره تنظیم می شوند تا دو قسمت بوم در حالت بسته هم راستا باقی بمانند.
موتور, گیربکس و فنر تعادل
موتور باید گشتاور لازم برای حرکت هر دو قطعه و مکانیزم مفصل را تأمین کند. گیربکس دور موتور را کاهش می دهد و نیرو را به محور منتقل می نماید. در راهبند مفصلی, تغییر مرکز جرم هنگام خم شدن باعث می شود بار مکانیکی در طول حرکت ثابت نباشد. فنر تعادل باید این تغییر را تا حد امکان جبران کند تا جریان موتور در مسیر بالا و پایین در محدوده مناسب باقی بماند و توقف حرارتی ایجاد نشود.
تنظیم فنر پس از نصب کامل بوم, چراغ و اتصالات انجام می شود. در حالت خلاص, حرکت دستی باید روان باشد و بازو در زاویه میانی سقوط یا جهش شدید نداشته باشد. کنترلر نیز کاهش سرعت را پیش از انتهای مسیر فعال می کند تا ضربه به مفصل منتقل نشود. اندازه گیری جریان موتور در چند موقعیت می تواند نقطه ای را که بار بیش از حد افزایش یافته نشان دهد. صدای گیربکس و لرزش انتهای بوم نیز هم زمان بررسی می شوند.
- تقسیم طول دو قطعه را بر اساس سقف و عرض دهانه محاسبه کنید.
- وزن چراغ و تجهیزات بوم را پیش از تنظیم فنر لحاظ نمایید.
- پین و بوش را از نظر خوردگی, لقی و صدای حرکت بررسی کنید.
- کابل LED را با مسیر انعطاف پذیر از مفصل عبور دهید.
- جریان موتور را در چند زاویه حرکت اندازه گیری نمایید.
اندازه گیری و نصب استاندارد راهبند مفصلی
نصب راهبند مفصلی با برداشت دقیق ابعاد آغاز می شود, زیرا تغییر کوچک در ارتفاع سقف یا محل کابین می تواند زاویه مفصل را عوض کند. عرض مفید مسیر, کمترین ارتفاع آزاد, موقعیت تیرها, شیب رمپ و شعاع گردش خودرو باید در نقشه ثبت شوند. سپس طول دو قطعه, محل لولا, ارتفاع پایه و جهت کابین تعیین می گردند. فونداسیون باید کاملاً تراز باشد و فضای بازشدن درب سرویس را حفظ کند. کابل برق, فتوسل, لوپ دتکتور و تجهیزات کنترل دسترسی پیش از نصب در مسیر محافظت شده اجرا می شوند. پس از مونتاژ, هندسه مفصل, فنر, حدهای حرکتی و توقف نرم تنظیم خواهند شد و دستگاه با خودروهای واقعی و شرایط خطا آزمایش می شود.
برداشت ارتفاع سقف و مسیر حرکت مفصل
ارتفاع سقف باید در محل کابین, نقطه مفصل و انتهای بازو اندازه گیری شود. تیرها, لوله ها و کانال ها ممکن است در بخش های مختلف مسیر ارتفاع متفاوتی داشته باشند. برای ثبت دقیق, مقطع جانبی حرکت بوم ترسیم می شود و موقعیت هر مانع روی آن قرار می گیرد. سپس زاویه بخش اول و دوم در حالت های بسته, میانی و باز بررسی می شود. این روش از تصمیم گیری بر اساس یک اندازه کلی و غیرواقعی جلوگیری می کند.
اگر سقف شیب دار یا دارای چند تراز باشد, فاصله ایمن باید در نقطه بحرانی محاسبه شود. حرکت مفصل فقط یک خط مستقیم نیست و بخش دوم هنگام خم شدن مسیر منحنی طی می کند. وجود چراغ یا تابلو روی بوم نیز ارتفاع نهایی را تغییر می دهد. اندازه گیری باید پس از تکمیل سقف کاذب و تأسیسات انجام شود؛ زیرا استفاده از نقشه قدیمی می تواند با شرایط اجراشده تفاوت داشته باشد و باعث نیاز به اصلاح بوم در محل شود.

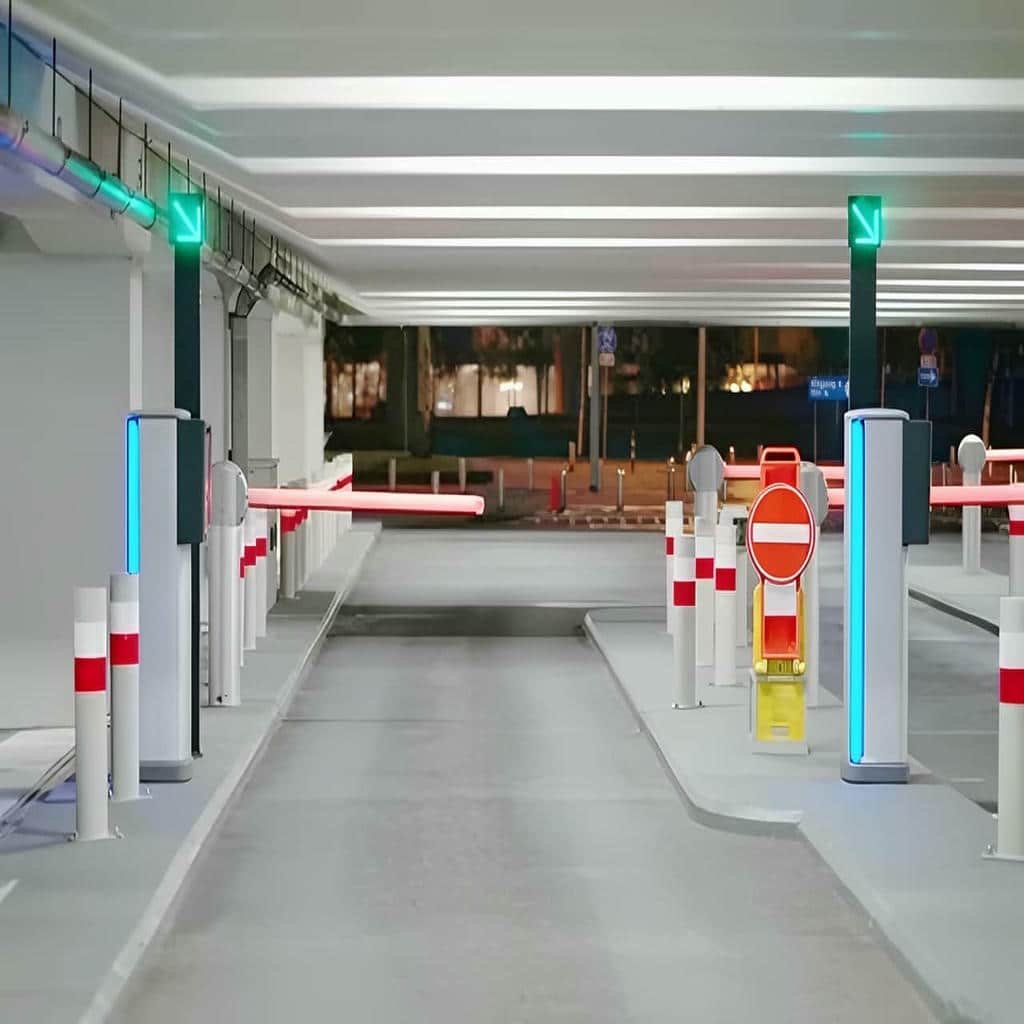

فونداسیون و جانمایی کابین روی رمپ
کابین راهبند باید روی بتن مقاوم و تراز نصب شود, حتی اگر کف رمپ شیب داشته باشد. نصب هم زاویه با شیب باعث می شود محور از حالت عمودی خارج شود و بوم در حالت بسته هم راستا نباشد. صفحه بولت باید پیش از گیرش بتن در موقعیت دقیق قرار گیرد و لوله های برق و فرمان از داخل کابین خارج شوند. فاصله از دیوار نیز باید برای بازشدن درب و انجام سرویس کافی باشد.
محافظ کابین می تواند از ضربه خودرو جلوگیری کند, اما نباید مسیر تعمیرکار یا دید فتوسل را مسدود سازد. محل دستگاه بلیت, کارت خوان یا پنل نگهبانی نیز با نقطه توقف خودرو هماهنگ می شود. راننده نباید برای ارائه کارت وارد محدوده حرکت بوم شود. در رمپ باریک, شعاع گردش خودروهای بلند آزمایش می شود تا کابین یا پایه سنسور عرض مفید مسیر را کاهش ندهند و صف در ورودی ایجاد نگردد.
تنظیم مفصل و آزمون عملکرد ایمن
پس از نصب بوم, طول رابط مفصل و زاویه بخش دوم تنظیم می شوند. در حالت بسته, دو قطعه باید راستای یکنواخت داشته باشند و در حالت باز, از سقف و تأسیسات فاصله کافی حفظ کنند. حدهای حرکتی کنترلر به تدریج تنظیم می شوند و هر بار مسیر مفصل بررسی خواهد شد. افزایش یک باره دامنه حرکت می تواند باعث برخورد ناگهانی شود. توقف نرم نیز پیش از رسیدن به وضعیت نهایی فعال می گردد.
فتوسل و لوپ دتکتور با خودروهای کوتاه, شاسی بلند و توقف روی رمپ آزمایش می شوند. کنترلر نباید در حضور خودرو فرمان بسته شدن را اجرا کند. قطع برق, فرمان اضطراری, ریموت نامعتبر و چند سیکل متوالی نیز بررسی خواهند شد. پس از تست, تنظیمات مفصل, فنر و کنترلر ثبت می شوند تا در تعمیرات آینده قابل مقایسه باشند. مسئول بهره برداری نیز روش خلاص کردن دستی و بازگرداندن دستگاه به حالت خودکار را آموزش می بیند.
- ارتفاع را در محل کابین, مفصل و انتهای بازو جداگانه اندازه گیری کنید.
- مسیر منحنی بخش دوم را در نقشه جانبی کنترل نمایید.
- کابین را مستقل از شیب رمپ و کاملاً تراز نصب کنید.
- حدهای حرکتی را به صورت تدریجی و همراه با مشاهده مفصل تنظیم نمایید.
- سنسورها و خلاص کن دستی را پیش از تحویل نهایی آزمایش کنید.
قیمت, سفارش و خدمات راهبند مفصلی سازه سنتر
قیمت راهبند مفصلی سقف کوتاه از ترکیب هندسه بوم, کیفیت مفصل, ظرفیت موتور و شرایط اجرا شکل می گیرد. طول قطعه اول و دوم, نوع پروفیل, پین, بوش, مکانیزم رابط و چراغ روی بازو از عوامل اصلی هستند. موتور, گیربکس, فنر تعادل و کنترلر نیز باید با وزن و الگوی حرکت هماهنگ باشند. فتوسل, لوپ دتکتور, کارت خوان, پلاک خوان و برق اضطراری سطح تجهیزات سفارش را تغییر می دهند. وضعیت رمپ, آماده بودن فونداسیون, مسیر کابل و تراکم تأسیسات سقفی نیز بر پیچیدگی نصب اثر دارند. سازه سنتر پیش از ارائه پیشنهاد, ارتفاع و عرض مسیر را تحلیل می کند تا راهبند مفصلی بر اساس ابعاد واقعی ساخته و تنظیم شود, نه بر پایه اندازه های تقریبی.
عوامل فنی مؤثر بر قیمت نهایی
هندسه اختصاصی بوم یکی از عوامل مهم در قیمت است, زیرا طول قطعات و محل مفصل برای هر ورودی می تواند متفاوت باشد. کیفیت آلومینیوم, ضخامت پروفیل, نوع بوش و استحکام پین نیز بر دوام اثر دارند. مدل دارای چراغ LED, کابل انعطاف پذیر و توقف نرم قطعات بیشتری نسبت به نمونه ساده دارد. موتور و فنر نیز بر اساس وزن کامل بوم انتخاب می شوند و نمی توان آن ها را جدا از ساختار مفصل مقایسه کرد.
تجهیزات کنترل دسترسی و ایمنی بخش دیگری از مشخصات سفارش هستند. فتوسل, لوپ دتکتور, کارت خوان, پلاک خوان و پنل نگهبانی هر یک به کابل و تنظیم جداگانه نیاز دارند. شرایط فونداسیون و نیاز به اصلاح محل نصب نیز بر اجرای پروژه اثر می گذارند. مقایسه پیشنهادها باید بر اساس فهرست کامل قطعات, اندازه واقعی بوم, خدمات نصب و امکان تأمین پین, بوش و کنترلر انجام شود, نه فقط تصویر ظاهری کابین.
مراحل سفارش و خرید آنلاین راهبند مفصلی
برای سفارش باید عرض دهانه, کمترین ارتفاع سقف, محل تیرها و تصاویر جانبی ورودی ارائه شوند. اطلاعات شیب رمپ, نوع خودرو و روش کنترل دسترسی نیز برای تعیین محل کابین و سنسورها ضروری هستند. اندازه ها بهتر است در چند نقطه ثبت شوند و فاصله تأسیسات از دیوار مشخص باشد. این اطلاعات امکان محاسبه طول دو قطعه و زاویه مفصل را فراهم می کنند و احتمال تغییرات پرهزینه هنگام نصب را کاهش می دهند.
پس از بررسی فنی, نوع موتور, طول بوم, محل مفصل, تجهیزات ایمنی و رنگ بدنه در شرح سفارش ثبت می شوند. در خرید آنلاین باید نقشه یا تأیید ابعاد پیش از ساخت دریافت شود تا مدل عمومی بدون تطبیق با سقف ارسال نگردد. بسته بندی بوم مفصلی نیز باید از پین, لولا و سطح پروفیل محافظت کند. هنگام تحویل, سلامت قطعات, کامل بودن اتصالات و تطابق طول ها با سفارش کنترل خواهد شد.
نگهداری و پشتیبانی حرفه ای سازه سنتر
نگهداری راهبند مفصلی شامل کنترل پین, بوش, پیچ رابط, کابل چراغ و راستای دو پروفیل است. افزایش صدا, تکان بخش دوم یا تغییر زاویه بسته می تواند نشانه لقی باشد. فنر تعادل, جریان موتور و توقف نرم نیز باید همراه با مفصل بررسی شوند, زیرا فشار مکانیکی نامتعادل فرسودگی لولا را بیشتر می کند. تمیزکردن محل اتصال و استفاده از روان کار مناسب, حرکت پایدار را حفظ می نماید.
در عیب یابی, مسیر حرکت از موتور تا انتهای بوم مرحله به مرحله بررسی می شود. تعویض موتور بدون کنترل مفصل یا فنر ممکن است مشکل را تکرار کند. سازه سنتر ابتدا لقی, هندسه بوم و برخورد احتمالی با سقف را می سنجد و سپس گیربکس, کنترلر و سنسورها را ارزیابی می کند. پس از تعمیر, دستگاه در چند سیکل کامل و با خودرو واقعی آزمایش می شود تا زاویه مفصل, ایمنی و پایداری حرکت تأیید شوند.
- پیشنهادها را بر اساس هندسه بوم و کیفیت مفصل مقایسه کنید.
- تصاویر سقف و اندازه های چندنقطه ای را پیش از سفارش ارائه دهید.
- تجهیزات کنترل دسترسی و سنسورها را در شرح خرید ثبت نمایید.
- پین, بوش و کابل چراغ را در سرویس دوره ای بررسی کنید.
- پیش از تعویض موتور, هندسه مفصل و فنر عیب یابی شوند.
ارتفاع مناسب با یک مقدار ثابت تعیین نمی شود و به عرض دهانه, طول دو قطعه و محل مفصل بستگی دارد. تیر, لوله و کانال نیز باید در محاسبه وارد شوند. مسیر بخش دوم در هنگام خم شدن منحنی است و فقط ارتفاع حالت کاملاً باز کافی نیست. اندازه گیری چندنقطه ای و ترسیم مقطع جانبی مشخص می کند چه هندسه ای بدون برخورد قابل اجرا است.
بازوی مستقیم یک پروفیل پیوسته دارد و برای حرکت کامل به ارتفاع بیشتری نیازمند است. بازوی مفصلی از دو قطعه تشکیل می شود و بخش دوم هنگام بالا رفتن خم می گردد؛ بنابراین در سقف کوتاه قابل استفاده است. مدل مفصلی قطعات متحرک و نیاز نگهداری بیشتری دارد. انتخاب آن باید بر اساس محدودیت واقعی ارتفاع انجام شود, نه صرفاً ظاهر یا تفاوت طراحی.
طول قطعات, جنس پروفیل, نوع پین و بوش, موتور, گیربکس, فنر و کنترلر بر قیمت اثر دارند. چراغ LED, فتوسل, لوپ دتکتور و کنترل دسترسی نیز مشخصات سفارش را تغییر می دهند. شرایط فونداسیون, شیب رمپ و تراکم تأسیسات بخشی از اجرا هستند. مقایسه دقیق باید بر اساس نقشه بوم و فهرست کامل تجهیزات انجام شود.
عرض مفید مسیر, کمترین ارتفاع سقف, فاصله تیرها از کابین و محل تجهیزات تأسیساتی باید ثبت شوند. شیب رمپ, نقطه توقف خودرو و فضای بازشدن درب دستگاه نیز اهمیت دارند. تصاویر جانبی و روبه رو به تحلیل مسیر مفصل کمک می کنند. اندازه ها باید پس از تکمیل سقف و تأسیسات برداشت شوند تا مدل ساخته شده با وضعیت نهایی پروژه هماهنگ باشد.
بله, پین, بوش, پیچ رابط و کابل چراغ در هر سیکل حرکت می کنند و به بازبینی نیاز دارند. صدای تقه, لرزش, تغییر زاویه یا ناهماهنگی دو قطعه از علائم لقی هستند. روان کاری باید با ماده مناسب انجام شود تا گردوغبار بیش از حد جذب نشود. رسیدگی زودهنگام از آسیب به پروفیل, موتور و گیربکس جلوگیری می کند.
ابتدا ارتفاع, عرض و مسیر تأسیسات اندازه گیری می شوند, سپس فونداسیون تراز و کابین نصب خواهد شد. بوم و مفصل مونتاژ می شوند و فنر, رابط, حدهای حرکتی و توقف نرم تنظیم خواهند شد. فتوسل و لوپ دتکتور نیز با خودروهای واقعی آزمایش می شوند. تحویل نهایی پس از کنترل فاصله بوم از سقف در تمام زاویه های حرکت انجام می گیرد.
جمع بندی
راهبند مفصلی سقف کوتاه باید بر اساس هندسه واقعی ورودی طراحی شود تا کاهش ارتفاع حرکت به لقی مفصل یا فشار اضافی بر موتور منجر نشود. طول دو قطعه, محل لولا, پین, بوش, فنر تعادل و کنترلر اجزای مرتبط یک سیستم هستند و تغییر هر کدام مسیر انتهای بوم را عوض می کند. اندازه گیری تیرها, لوله ها, شیب رمپ و عرض مفید باید پیش از ساخت انجام شود و فونداسیون نیز مستقل از شیب کف تراز باشد. فتوسل, لوپ دتکتور و توقف نرم, ایمنی خودرو و دوام گیربکس را افزایش می دهند. مقایسه مدل ها فقط بر اساس ظاهر مفصل یا طول کلی, کیفیت پروفیل و امکان نگهداری را پنهان می کند. سازه سنتر با برسی ابعاد, مسیر حرکت و تجهیزات کنترلی, نمونه مناسب را برای پروژه مشخص می کند. برای دریافت مشاوره, خرید آنلاین, سفارش یا استعلام قیمت روز راهبند مفصلی سقف کوتاه, تصاویر سقف و اندازه های دقیق را ارائه کنید تا ساخت, نصب و کنترل کیفیت بر پایه شرایط واقعی انجام شود.
