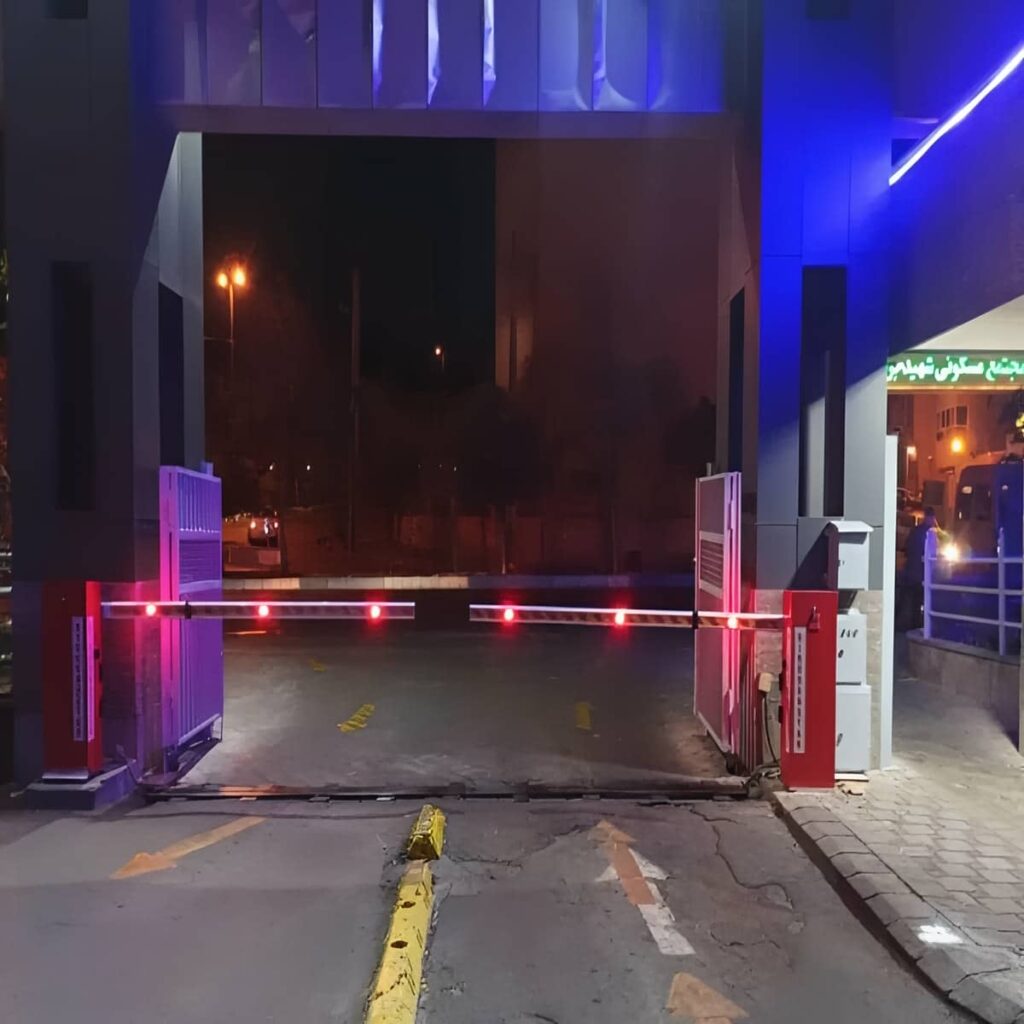

12 طرح راهبند تلسکوپی مسیر باریک
تنظیم طول بخش کشویی, مقطع پروفیل و محل استقرار کابین در راهبند تلسکوپی مسیر باریک مستقیماً تعیین می کند مسیر بدون کاهش عرض مفید و فشار اضافی بر موتور کنترل شود. بازویی که بیش از محدوده مجاز باز شود, سختی خمشی کمتری خواهد داشت و در زمان توقف یا وزش باد, لرزش بیشتری به محور و گیربکس منتقل می کند. راهبند تلسکوپی مسیر باریک برای رمپ های کم عرض, ورودی ساختمان, پارکینگ اداری, مسیر خدماتی و محوطه هایی مناسب است که اندازه دقیق بوم باید پس از نصب تنظیم شود. تفاوت مدل های دو تکه, چندمرحله ای, دستی تنظیم شونده, موتوردار, LED دار و متصل به سامانه کنترل تردد فقط در ظاهر بازو نیست؛ نوع ریل داخلی, بوش راهنما, قفل طول, موتور, فنر تعادل, کنترلر و سنسور ایمنی نیز عملکرد هر طرح را تغییر می دهد. انتخاب نادرست می تواند باعث لقی قطعات, افتادگی انتهای بوم, افزایش جریان موتور یا برخورد بازو با دیوار و خودرو شود. برای سفارش حرفه ای باید عرض واقعی دهانه, شعاع گردش, ارتفاع سقف, محل فونداسیون و مسیر کابل کشی بررسی شوند تا هماهنکی میان طول تنظیم شده و ظرفیت مکانیزم حفظ گردد. عوامل قیمت نیز به جنس بوم, دامنه تنظیم, تجهیزات ایمنی و جزئیات اجرا وابسته اند. سازه سنتر با تحلیل ابعاد پروژه, راهبند تلسکوپی مسیر باریک را متناسب با کاربری واقعی پیشنهاد می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| دامنه تنظیم بوم | دامنه تلسکوپی مشخص می کند طول بازو بدون کاهش نامتعارف سختی پروفیل تا چه اندازه قابل افزایش یا کاهش است. | طول مورد نیاز را در محدوده میانی تنظیم سازنده نگه دارید. |
| هم پوشانی قطعات | هم پوشانی کافی میان پروفیل داخلی و خارجی, خمش و لرزش انتهای بازو را در زمان حرکت کاهش می دهد. | بوم را برای رسیدن به طول بیشتر از محدوده مجاز خارج نکنید. |
| بوش و ریل راهنما | بوش های دقیق, حرکت قطعه کشویی را هدایت می کنند و از ایجاد لقی, صدا و سایش نامتقارن جلوگیری می نمایند. | امکان تعویض بوش و دسترسی به قطعات تعمیر را بررسی کنید. |
| جنس پروفیل | پروفیل آلومینیومی با مقطع مناسب, وزن بازو را کنترل می کند و در برابر خوردگی و خمش مقاومت قابل قبولی دارد. | ضخامت و شکل مقطع را همراه با طول نهایی مقایسه نمایید. |
| توان موتور | موتور باید وزن بوم تلسکوپی, چراغ ها و نیروی ناشی از شتاب و توقف را بدون افزایش شدید جریان تحمل کند. | توان موتور را بر اساس طول تنظیم شده نهایی انتخاب کنید. |
| فنر تعادل | فنر بخشی از وزن بازو را جبران می کند و فشار وارد بر موتور و گیربکس را در حرکت رفت و برگشت کاهش می دهد. | رگلاژ فنر را پس از تثبیت طول بوم انجام دهید. |
| عرض مسیر | در مسیر باریک, محل کابین و انتهای بوم باید بدون ورود به شعاع گردش خودرو تعیین شوند. | عرض مفید را همراه با فضای مانور خودرو اندازه گیری کنید. |
| ایمنی عبور | فتوسل و لوپ دتکتور حضور خودرو را تشخیص می دهند و از بسته شدن بازو پیش از خروج کامل جلوگیری می کنند. | موقعیت سنسورها را با شیب و نقطه توقف خودرو هماهنگ سازید. |
| نگهداری | کنترل پیچ قفل, بوش, راستای پروفیل و کابل LED از لقی و اختلال در حرکت بوم جلوگیری می کند. | پس از هر تغییر طول, تنظیمات مکانیکی و کنترلی را دوباره آزمایش کنید. |
اطلاعات تماس
کاربرد راهبند تلسکوپی در مسیرهای باریک و محدود
راهبند تلسکوپی برای ورودی هایی کاربرد دارد که عرض مسیر باید با دقت پوشش داده شود, اما فضای کنار کابین یا شعاع گردش خودرو اجازه استفاده از بوم ثابت و بلند را نمی دهد. قطعه داخلی بوم درون پروفیل اصلی حرکت می کند و امکان تنظیم طول نهایی را پس از جانمایی دستگاه فراهم می سازد. این قابلیت در رمپ های باریک, پارکینگ های بازسازی شده و ورودی هایی که دیوارها کاملاً موازی نیستند, مزیت اجرایی محسوب می شود. بااین حال, بوم تلسکوپی نباید به عنوان راهی برای افزایش نامحدود طول در نظر گرفته شود. هم پوشانی قطعات, ظرفیت موتور و رگلاژ فنر باید با اندازه نهایی هماهنگ باشند. مزیت واقعی زمانی ایجاد می شود که عرض دهانه دقیق بسته شود و در عین حال لرزش, افتادگی و فشار مکانیکی در محدوده طراحی باقی بمانند.

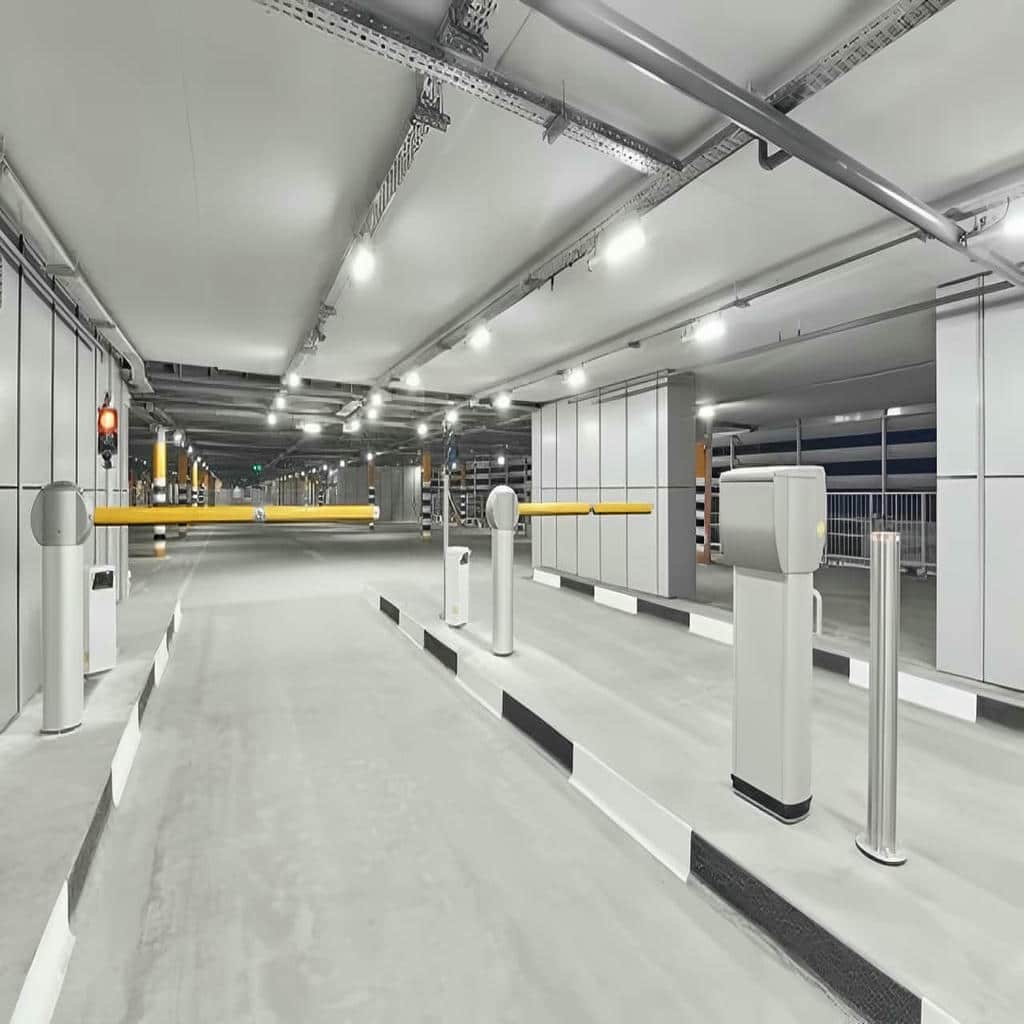

کنترل ورودی پارکینگ با عرض محدود
در پارکینگ باریک, چند سانتی متر جابه جایی کابین می تواند عرض مفید عبور را کاهش دهد یا انتهای بوم را از نقطه مناسب دور کند. بوم تلسکوپی اجازه می دهد پس از تثبیت پایه, طول مانع با وضعیت واقعی دیوار و مسیر تنظیم شود. این قابلیت از سفارش بازوی بیش از حد بلند یا کوتاه جلوگیری می کند. محل کابین باید خارج از مسیر چرخ خودرو باشد و درب سرویس نیز بدون مسدودکردن رمپ باز شود. اندازه گیری فقط میان دو دیوار کافی نیست و باید فضای واقعی حرکت خودرو نیز بررسی گردد.
در ورودی دارای پیچ یا شیب, خودرو هنگام نزدیک شدن به راهبند در محور کاملاً مستقیم قرار ندارد. به همین دلیل, انتهای بوم نباید وارد محدوده گردش سپر یا آینه شود. نقطه توقف باید پیش از بازو تعیین شود و راننده پس از بازشدن کامل مسیر حرکت کند. فتوسل نیز در محلی نصب می شود که بدنه خودرو را بدون نقطه کور تشخیص دهد. راهبند تلسکوپی مسیر باریک زمانی عملکرد مناسبی دارد که طول قابل تنظیم, جانمایی کابین و رفتار واقعی خودرو هم زمان در طراحی دیده شوند.
هماهنگی با رمپ و دیوارهای نامتقارن
در برخی پارکینگ ها, عرض مسیر از ابتدای رمپ تا محل راهبند ثابت نیست و دیوارها زاویه یا شکست دارند. بوم ثابت ممکن است در حالت بسته به دیوار نزدیک شود یا بخشی از مسیر را باز بگذارد. ساختار تلسکوپی امکان می دهد طول بازو پس از تعیین محور واقعی عبور تنظیم شود. این تنظیم باید در محدوده مجاز هم پوشانی انجام گیرد تا قطعه داخلی به اندازه کافی داخل پروفیل اصلی باقی بماند و سختی مجموعه کاهش پیدا نکند.
شیب عرضی کف نیز می تواند وضعیت ظاهری بازو را تغییر دهد. کابین باید روی فونداسیون تراز نصب شود, حتی اگر سطح رمپ شیب دار باشد. در غیر این صورت محور از حالت عمودی خارج می شود و انتهای بوم در حالت بسته بالاتر یا پایین تر قرار می گیرد. این اختلاف ممکن است به تنظیم اشتباه طول نسبت داده شود, در حالی که علت اصلی تراز نبودن پایه است. ابتدا راستای کابین اصلاح می شود و سپس طول و حد بسته بازو تنظیم خواهند شد.
کاربرد در ورودی های بازسازی شده
در پروژه بازسازی, محل لوله ها, دیوارها و کف نهایی ممکن است با نقشه اولیه تفاوت داشته باشد. راهبند تلسکوپی امکان تنظیم محدود بوم پس از نصب را فراهم می کند و نیاز به تعویض کامل پروفیل را کاهش می دهد. این مزیت زمانی اهمیت دارد که محل کابین به دلیل تأسیسات مدفون یا محدودیت سازه قابل جابه جایی نباشد. پیش از سفارش باید بیشترین و کمترین طول مورد نیاز مشخص شود تا دامنه تنظیم مدل انتخابی هر دو وضعیت را پوشش دهد.
قابلیت تنظیم نباید جایگزین برداشت دقیق ابعاد شود. اگر اختلاف اندازه از محدوده طراحی بیشتر باشد, بیرون کشیدن بیش از حد قطعه داخلی باعث افزایش خمش و لقی خواهد شد. در پروژه بازسازی بهتر است پس از تخریب و تکمیل زیرسازی, اندازه نهایی دوباره برداشت شود. سازه سنتر می تواند بر اساس این اطلاعات, طول پایه و محدوده تلسکوپی را مشخص کند تا بوم پس از نصب در وضعیت میانی و مطمئن تنظیم شود, نه در آخرین حد مکانیکی خود.
- عرض مفید را همراه با شعاع گردش خودرو اندازه گیری کنید.
- محل کابین را پیش از تعیین دامنه نهایی بوم تثبیت نمایید.
- در دیوارهای نامتقارن, محور واقعی عبور را مبنای تنظیم قرار دهید.
- کابین را مستقل از شیب رمپ و کاملاً تراز نصب کنید.
- از تنظیم بوم در آخرین حد مجاز جز در شرایط ضروری خودداری نمایید.

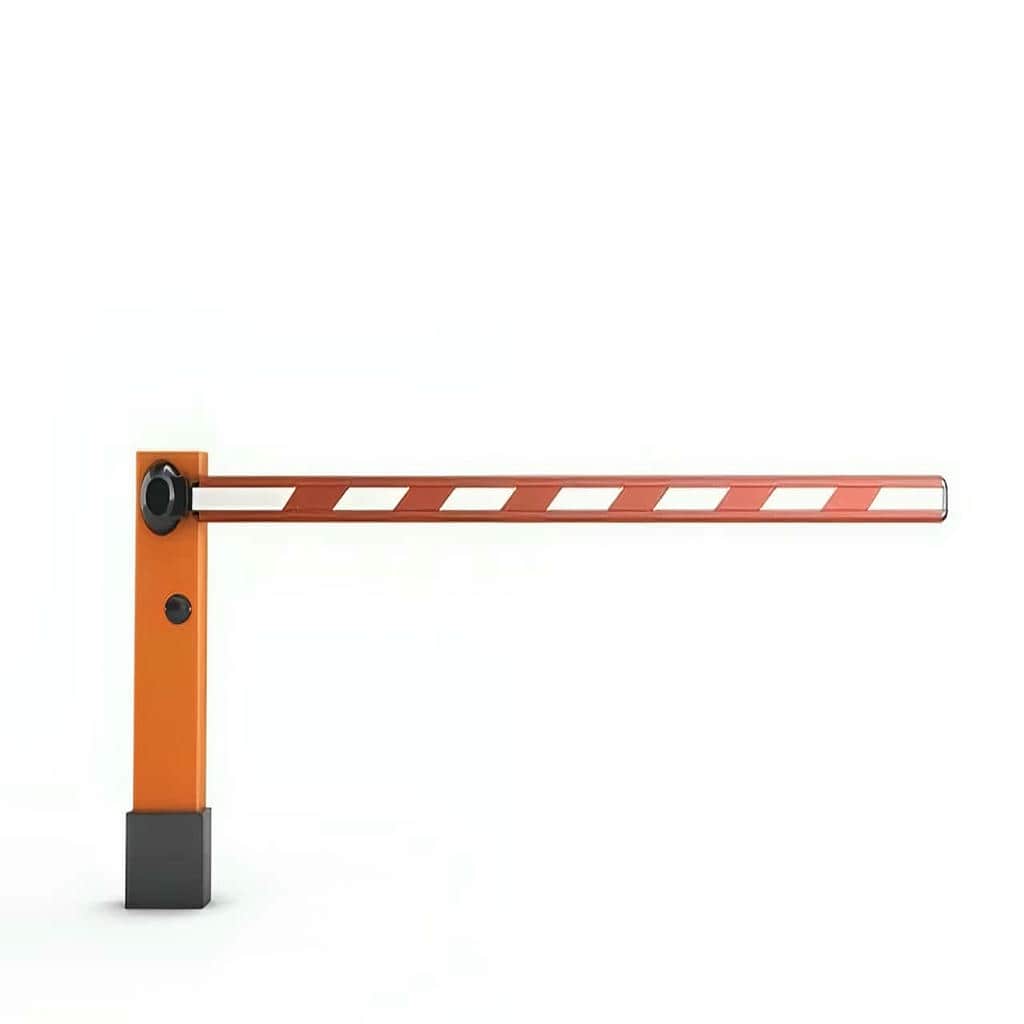

ساختار پروفیل تلسکوپی و اجزای انتقال نیرو
ساختار راهبند تلسکوپی مسیر باریک از دو یا چند پروفیل هم محور تشکیل می شود که با هم پوشانی کنترل شده, طول بازو را تغییر می دهند. پروفیل بیرونی بار اصلی را از محور دریافت می کند و قطعه داخلی با کمک بوش یا ریل راهنما در امتداد آن ثابت می شود. پیچ قفل, بست یا مکانیزم مهار باید از جابه جایی ناخواسته طول در زمان حرکت جلوگیری کند. هرچه قطعه داخلی بیشتر خارج شود, مرکز جرم بازو دورتر می رود و ممان وارد بر گیربکس افزایش می یابد. به همین دلیل, موتور و فنر باید بر اساس طول نهایی تنظیم شوند. کیفیت پروفیل, بوش, اتصالات و کنترل توقف نرم تعیین می کند بوم در استفاده روزانه تا چه اندازه بدون لرزش و صدای اضافی کار کند.

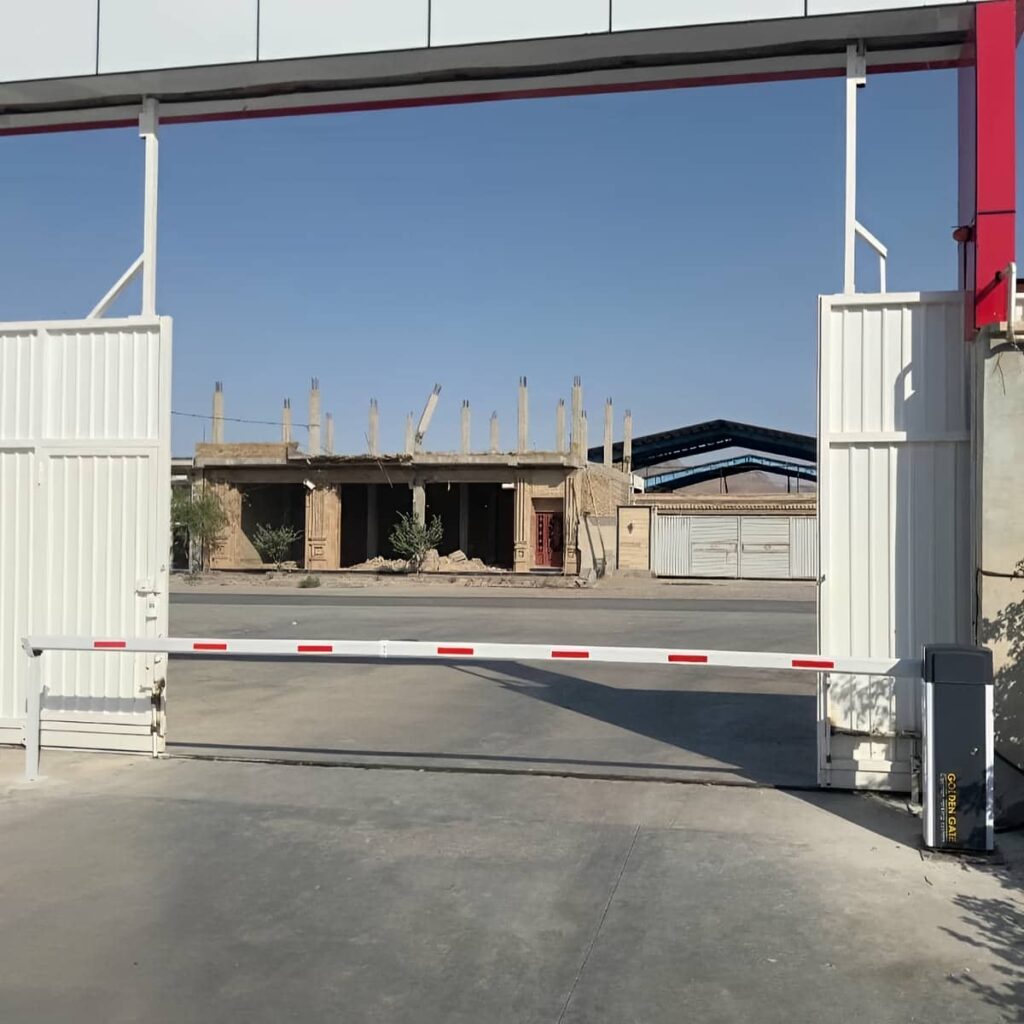

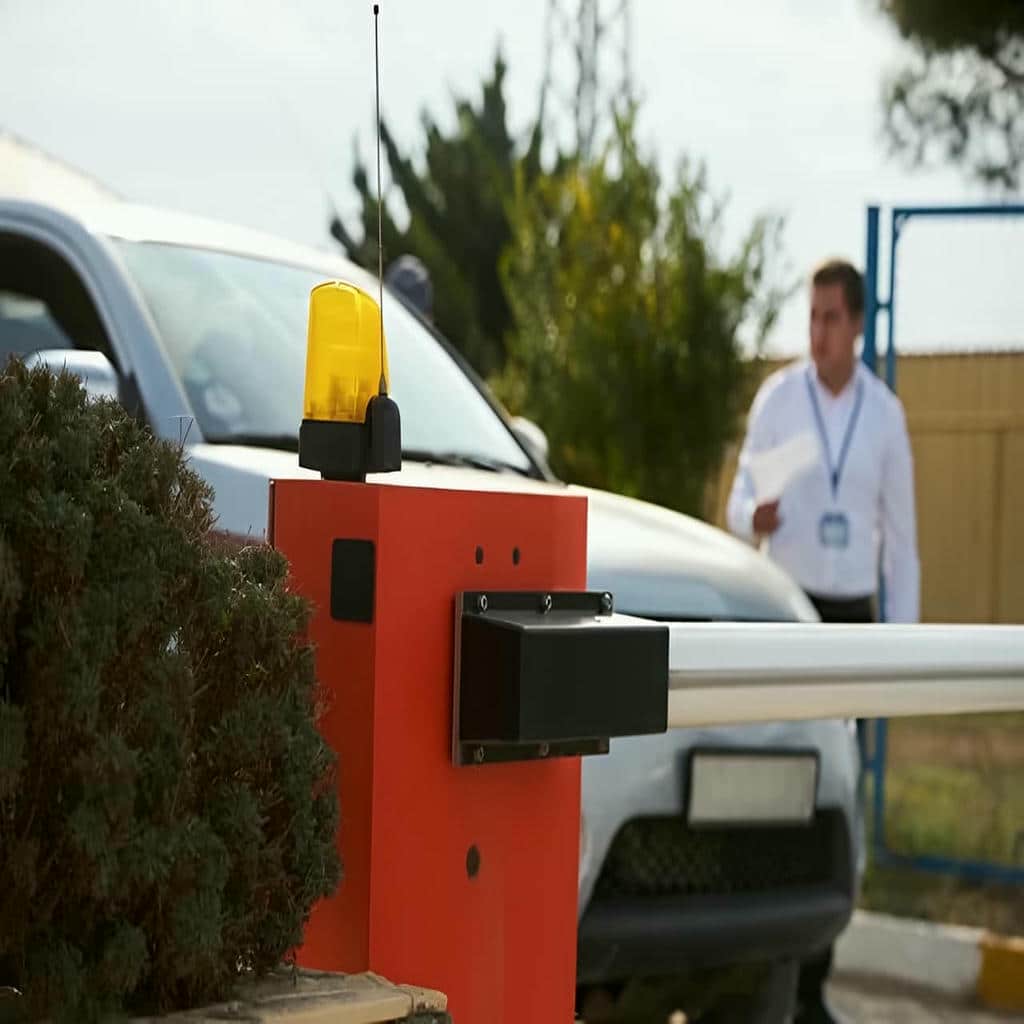

مقطع آلومینیومی و میزان هم پوشانی
آلومینیوم به دلیل وزن کمتر و مقاومت مناسب در برابر خوردگی, متریال رایجی برای بوم تلسکوپی است. شکل مقطع باید در برابر خمش عمودی و پیچش ناشی از باد مقاومت کند. قطعه داخلی نیز باید با تلرانس مناسب داخل پروفیل اصلی قرار گیرد تا حرکت تنظیمی آسان باشد, اما پس از قفل شدن لقی ایجاد نکند. هم پوشانی ناکافی باعث می شود محل اتصال مانند نقطه ضعیف رفتار کند و در زمان توقف, انتهای بوم لرزش بیشتری داشته باشد.
افزایش ضخامت همیشه تنها راه بهبود سختی نیست و شکل هندسی مقطع نیز نقش مهمی دارد. پروفیل چندجداره یا دارای تقویت داخلی می تواند با وزن کنترل شده مقاومت بیشتری فراهم کند. سوراخ کاری پیچ قفل نباید نزدیک لبه یا روی ناحیه ضعیف انجام شود. در صورت استفاده از بوم چراغ دار, مسیر کابل باید طوری طراحی شود که تغییر طول باعث کشیدگی سیم نشود. سلامت مقطع و محل اتصال باید پیش از مونتاژ نهایی بررسی گردد.

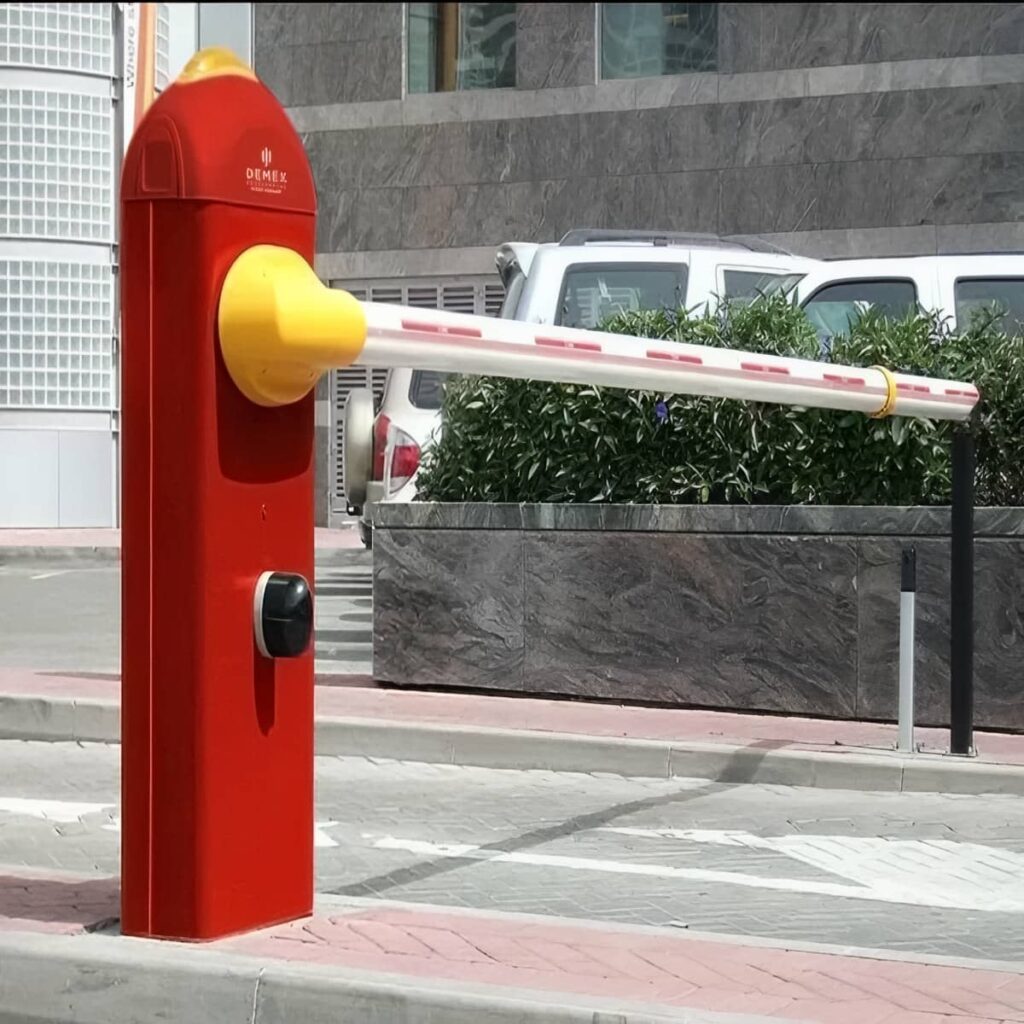

بوش راهنما و قفل تثبیت طول
بوش راهنما فاصله میان دو پروفیل را کنترل می کند و از تماس مستقیم و سایش آلومینیوم جلوگیری می نماید. جنس بوش باید در برابر فشار, گردوغبار و تغییرات دمایی پایدار باشد. لقی زیاد باعث تکان قطعه داخلی می شود و فشردگی بیش از حد نیز تنظیم طول را دشوار می کند. بوش باید قابل تعویض باشد تا فرسودگی آن به تعویض کامل بازو منجر نشود. نظافت محل حرکت نیز از تجمع ذرات ساینده جلوگیری می کند.
پس از تعیین طول, قطعه داخلی با پیچ, بست یا مکانیزم قفل مهار می شود. اتصال باید نیروهای ناشی از شتاب و توقف را بدون لغزش تحمل کند. استفاده از یک پیچ ضعیف یا سفت کردن نامتقارن می تواند پروفیل را تغییر شکل دهد. گشتاور پیچ ها باید کنترل شود و پس از چند سیکل اولیه دوباره بازبینی گردد. اگر خط نشانه روی قطعه داخلی جابه جا شود, احتمال لغزش طول وجود دارد و دستگاه باید پیش از ادامه کار بررسی شود.
موتور, گیربکس و فنر متناسب با طول متغیر
تغییر طول بوم, مرکز جرم و گشتاور مورد نیاز موتور را تغییر می دهد. موتور انتخاب شده باید طول نهایی, وزن چراغ و تجهیزات جانبی را تحمل کند. گیربکس نیز باید انتقال نیرو را بدون لقی و ضربه انجام دهد. اگر بوم پس از نصب بلندتر شود ولی فنر دوباره تنظیم نگردد, جریان موتور در بالا رفتن افزایش پیدا می کند و امکان توقف حرارتی بیشتر می شود. کاهش سرعت انتهایی نیز برای کنترل لرزش بوم بلند اهمیت دارد.
رگلاژ فنر پس از تثبیت طول و نصب تمام متعلقات انجام می شود. در حالت خلاص, بازو باید با نیروی متعادل حرکت کند و در زاویه میانی سقوط سریع نداشته باشد. سپس جریان موتور در حرکت باز و بسته اندازه گیری می شود. اختلاف شدید می تواند از تعادل نامناسب یا گیر مکانیکی ناشی شود. کنترلر باید پیش از انتهای مسیر سرعت را کاهش دهد تا ضربه به اتصال تلسکوپی منتقل نشود و پیچ های تثبیت تحت تنش ناگهانی قرار نگیرند.
- میزان هم پوشانی را در محدوده توصیه شده نگه دارید.
- بوش های راهنما را از نظر لقی و سایش دوره ای کنترل کنید.
- پیچ های قفل طول را با گشتاور متعادل محکم نمایید.
- پس از تغییر طول, فنر و جریان موتور را دوباره تنظیم کنید.
- کاهش سرعت انتهایی را برای مهار لرزش بوم فعال سازید.
اندازه گیری و نصب راهبند تلسکوپی در مسیر باریک
نصب استاندارد راهبند تلسکوپی با برداشت دقیق عرض, شیب, ارتفاع و مسیر حرکت خودرو آغاز می شود. محل کابین باید به اندازه ای از دیوار فاصله داشته باشد که درب سرویس باز شود, اما وارد عرض مفید رمپ نگردد. سپس فاصله محور تا نقطه پایان بوم اندازه گیری و با دامنه تنظیم مدل تطبیق داده می شود. فونداسیون تراز, بولت گذاری صحیح و کابل کشی محافظت شده از الزامات اجرا هستند. پس از مونتاژ, طول بوم در محدوده ایمن تثبیت می شود و فنر, حدهای حرکتی و توقف نرم تنظیم خواهند شد. فتوسل و لوپ دتکتور نیز با خودروهای واقعی آزمایش می شوند. تحویل دستگاه باید پس از چندین سیکل, کنترل لغزش قطعه داخلی و بررسی رفتار سیستم هنگام قطع برق انجام گیرد.
اندازه گیری عرض و شعاع گردش خودرو
عرض هندسی میان دو دیوار همیشه برابر با فضای قابل استفاده خودرو نیست. در رمپ باریک, شعاع گردش سپر, آینه و چرخ عقب باید بررسی شود. کابین یا پایه فتوسل نباید در این محدوده قرار گیرند. فاصله محور راهبند تا سمت مقابل, طول اصلی بوم را تعیین می کند, اما مقدار ورود انتهای بازو به حریم دیوار نیز باید محدود باشد. چند سانتی متر فاصله مناسب از مانع, احتمال برخورد ناشی از لرزش را کاهش می دهد.
اندازه گیری باید در ارتفاع بوم انجام شود, زیرا دیوار ممکن است در پایین یا بالا پیش آمدگی داشته باشد. ستون, لوله, تابلو و تجهیزات نصب شده نیز در محاسبه وارد می شوند. اگر مسیر مورب است, طول بوم نباید فقط بر اساس کوتاه ترین فاصله انتخاب شود. محور بسته شدن باید عمود بر جهت حرکت خودرو یا مطابق نقشه کنترل تردد باشد. پس از مشخص شدن این محور, دامنه تنظیم تلسکوپی تعیین خواهد شد.

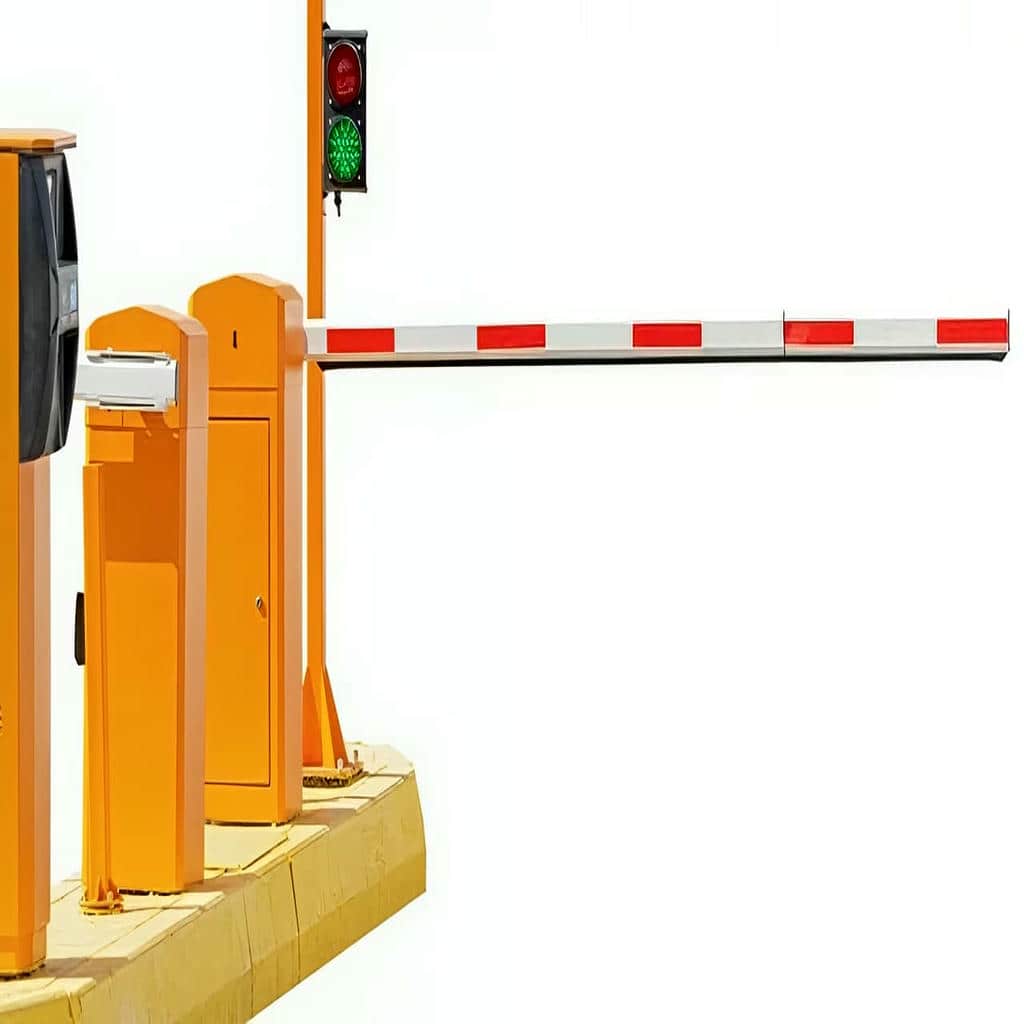

فونداسیون و جانمایی کابین
فونداسیون باید وزن کابین و نیروهای ناشی از حرکت بوم را به کف منتقل کند. صفحه بولت پیش از گیرش بتن کاملاً تراز می شود و لوله های برق و فرمان از محدوده داخلی بدنه خارج خواهند شد. نصب روی آسفالت, سنگ لق یا بتن کم ضخامت باعث شل شدن پیچ ها و تغییر راستای محور می شود. در مسیر شیب دار نیز سطح زیر کابین باید مستقل و افقی اجرا گردد تا بوم در حالت بسته کج نایستد.
فاصله کابین از دیوار باید برای بازشدن درب و خارج کردن موتور یا کنترلر کافی باشد. محافظ فلزی می تواند از ضربه خودرو جلوگیری کند, اما نباید عرض مسیر یا دسترسی تعمیرکار را محدود سازد. مسیر کابل فتوسل, لوپ و کارت خوان پیش از کف سازی مشخص می شود. اتصال ارت و حفاظت در برابر نوسان نیز برای سلامت موتور و تابلو فرمان ضروری هستند. نقشه کابل ها باید در زمان تحویل ثبت و نگهداری شود.
تثبیت طول و آزمون ایمنی
پس از نصب کابین, قطعه تلسکوپی تا طول مورد نیاز خارج و در محدوده مجاز قفل می شود. فاصله انتهای بوم از دیوار یا پایه مقابل کنترل می گردد و راستای دو پروفیل بررسی خواهد شد. سپس پیچ های تثبیت با روش یکنواخت محکم می شوند. فنر و حد بسته بر اساس طول نهایی تنظیم می گردند. چند سیکل اولیه برای مشاهده لغزش, تکان یا تغییر محل اتصال اجرا می شود و پس از آن پیچ ها دوباره کنترل خواهند شد.
فتوسل باید در حضور خودرو مانع بسته شدن شود و لوپ دتکتور نیز تا خروج کامل وسیله نقلیه وضعیت حضور را حفظ کند. تست با خودروی کوچک, شاسی بلند و توقف در زیر بازو انجام می شود. قطع سنسور, صدور فرمان متوالی و قطع برق نیز بررسی خواهند شد. روش خلاص کردن دستی باید بدون تغییر طول بوم قابل اجرا باشد. نتیجه آزمون ها و مقدار تنظیم فنر و کنترلر برای سرویس آینده ثبت می شوند.
- عرض مسیر را در ارتفاع واقعی بوم اندازه گیری کنید.
- شعاع گردش سپر و آینه را در جانمایی کابین لحاظ نمایید.
- فونداسیون را مستقل از شیب کف و کاملاً تراز اجرا کنید.
- طول بوم را پیش از تنظیم فنر به طور کامل تثبیت نمایید.
- لغزش اتصال و عملکرد سنسورها را در چند سیکل آزمایش کنید.

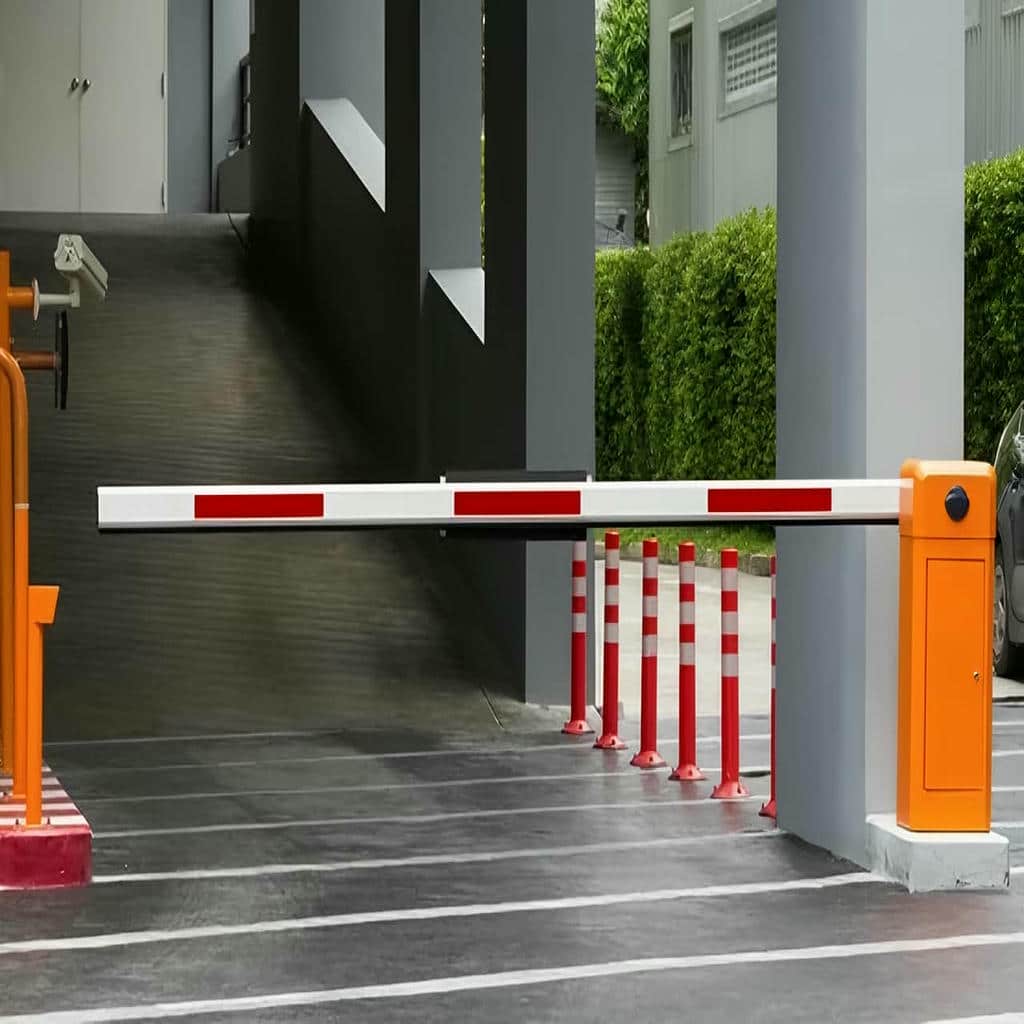

قیمت, سفارش و خدمات راهبند تلسکوپی سازه سنتر
قیمت راهبند تلسکوپی مسیر باریک از ترکیب دامنه تنظیم بوم, کیفیت پروفیل, مکانیزم قفل و ظرفیت محرک شکل می گیرد. مدل دو تکه ساده از نظر اجزا با نمونه چندمرحله ای, چراغ دار یا متصل به کنترل دسترسی یکسان نیست. نوع بوش, میزان هم پوشانی, ضخامت آلومینیوم, موتور, گیربکس, فنر و کنترلر بر دوام و عملکرد اثر دارند. فتوسل, لوپ دتکتور, کارت خوان, پلاک خوان و برق اضطراری نیز محدوده تجهیزات سفارش را تغییر می دهند. شرایط فونداسیون, طول کابل و محدودیت مانور در مسیر باریک بر اجرای پروژه مؤثر هستند. سازه سنتر پیش از ارائه پیشنهاد, ابعاد و شعاع گردش را بررسی می کند تا مدل انتخابی بدون افزایش غیرضروری طول و با ظرفیت مناسب نصب شود.
عوامل فنی مؤثر بر قیمت راهبند
طول پایه و دامنه قابل تنظیم, مقدار آلومینیوم و ساختار بوش ها را تغییر می دهند. بوم چندمرحله ای قطعات و اتصالات بیشتری نسبت به مدل دو تکه دارد و به دقت ساخت بالاتری نیازمند است. چراغ LED, کابل داخلی و پوشش بازتابنده نیز بر وزن و تجهیزات اثر می گذارند. موتور و فنر باید با طول نهایی هماهنگ باشند, بنابراین مقایسه فقط بر اساس ظاهر کابین یا بیشترین طول اعلام شده دقیق نیست.
کنترلر دارای توقف نرم, ورودی فتوسل, لوپ دتکتور و قابلیت اتصال به کارت خوان ساختار کامل تری دارد. وضعیت فونداسیون و مسیر کابل نیز بر خدمات نصب اثر می گذارند. پیشنهادها باید بر اساس فهرست کامل قطعات, دامنه تنظیم ایمن, خدمات رگلاژ و امکان تأمین بوش و پروفیل جایگزین مقایسه شوند. مدلی که فقط طول بیشتری ارائه می دهد ولی هم پوشانی کمی دارد, ممکن است در استفاده روزانه دوام کمتری داشته باشد.

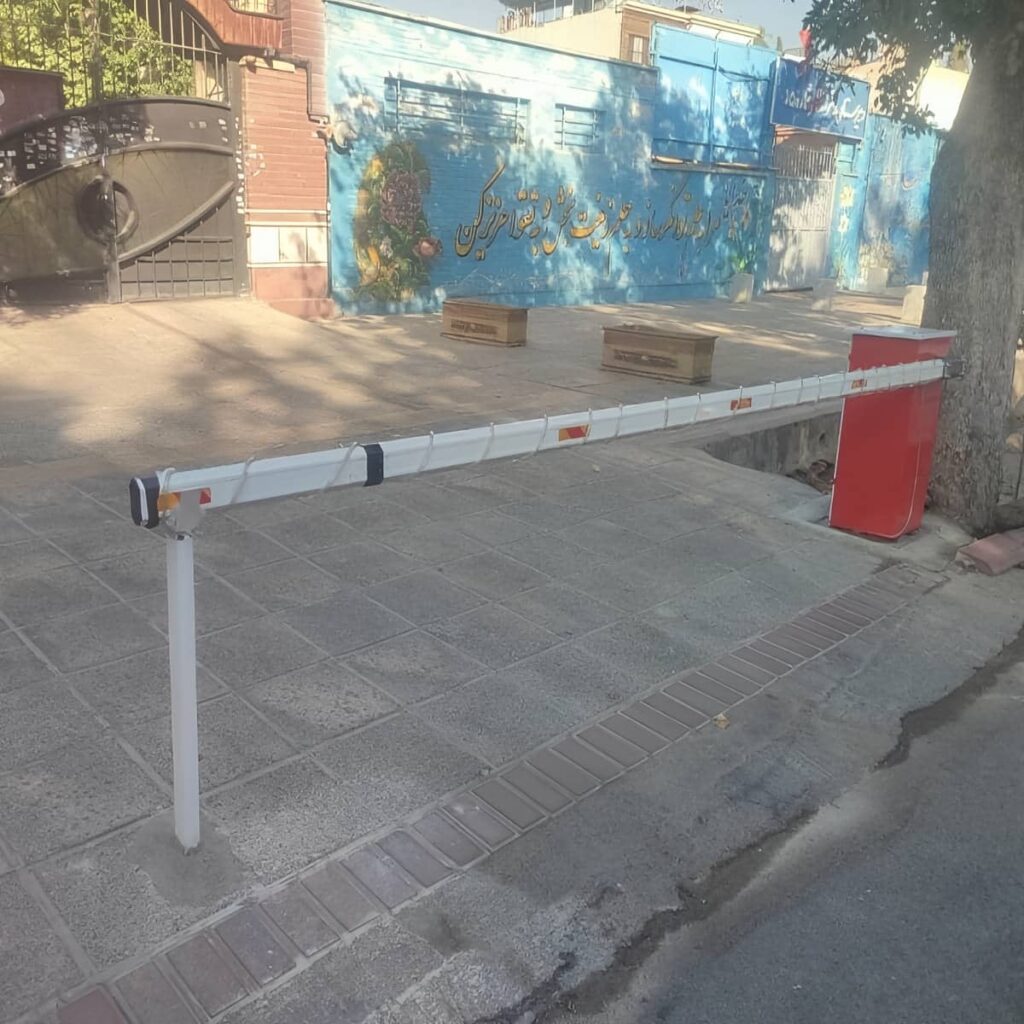

مراحل سفارش و آماده سازی مشخصات
برای ثبت سفارش باید عرض دهانه, فاصله محور تا دیوار مقابل, شیب رمپ و نوع خودروها مشخص شوند. تصاویر روبه رو و جانبی به تعیین محل کابین و سنسورها کمک می کنند. اگر مسیر دارای ستون, لوله یا پیش آمدگی است, فاصله آن ها در ارتفاع بوم ثبت می شود. روش کنترل ورود و تجهیزات احتمالی آینده نیز باید اعلام شوند تا کنترلر و مسیر کابل متناسب پیش بینی گردند.
پس از بررسی, دامنه بوم, نوع موتور, کنترلر, فتوسل و رنگ بدنه در شرح سفارش درج می شوند. اگر فونداسیون توسط تیم دیگری اجرا شود, نقشه بولت و لوله ها پیش از بتن ریزی تحویل داده خواهد شد. بسته بندی بوم باید از پروفیل داخلی, بوش و سطح آلومینیوم محافظت کند. هنگام تحویل, سلامت قطعات و تطابق محدوده طول با مشخصات سفارش کنترل می شود و تنظیم نهایی پس از نصب انجام خواهد گرفت.

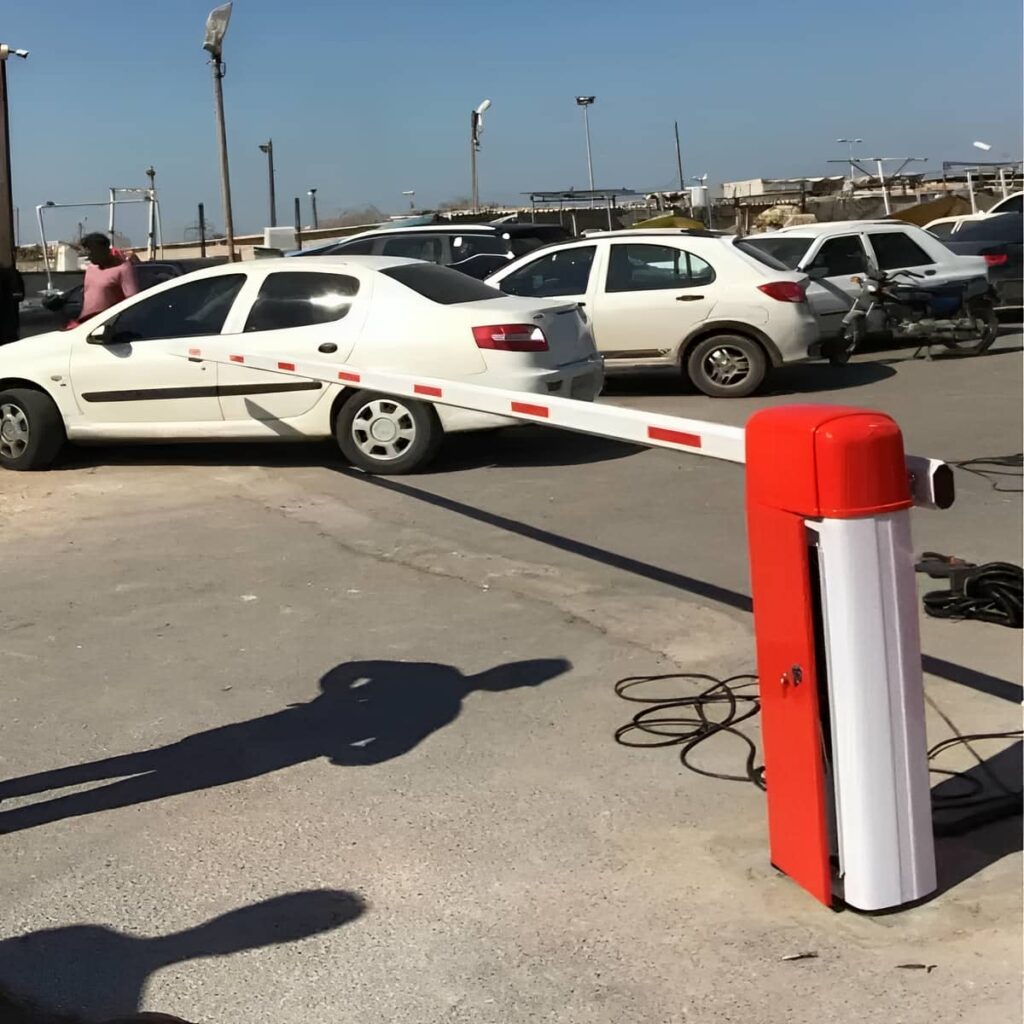

نگهداری و پشتیبانی فنی سازه سنتر
نگهداری بوم تلسکوپی شامل کنترل پیچ های قفل, بوش ها, هم راستایی دو پروفیل و کابل چراغ است. افزایش لرزش, صدای تقه یا جابه جایی خط نشانه می تواند علامت لقی یا لغزش قطعه داخلی باشد. فنر, جریان موتور و توقف نرم نیز باید هم زمان بررسی شوند, زیرا تغییر طول یا شل شدن اتصال بار مکانیکی دستگاه را تغییر می دهد. تمیزکردن محل اتصال از تجمع گردوغبار و ذرات ساینده جلوگیری می کند.
در عیب یابی, ابتدا وضعیت بوم و مکانیزم قفل بررسی می شود و سپس موتور, گیربکس و کنترلر آزمایش خواهند شد. تعویض موتور بدون اصلاح لقی یا تنظیم فنر ممکن است مشکل را تکرار کند. سازه سنتر پس از تعمیر, طول بازو را دوباره اندازه گیری و چند سیکل کامل اجرا می کند. عملکرد فتوسل, لوپ و توقف انتهایی نیز کنترل می شود تا دستگاه با همان شرایط واقعی مسیر به بهره برداری بازگردد.
- پیشنهادها را بر اساس دامنه ایمن و میزان هم پوشانی مقایسه کنید.
- عرض, شیب و شعاع گردش را پیش از سفارش اعلام نمایید.
- هزینه فونداسیون, کابل کشی و سنسورها را در برآورد لحاظ کنید.
- پیچ قفل و بوش های تلسکوپی را دوره ای بازبینی نمایید.
- پیش از تعویض موتور, طول بوم و تنظیم فنر بررسی شوند.
دامنه تنظیم به طول پروفیل داخلی, میزان هم پوشانی و طراحی بوش ها بستگی دارد. خارج کردن بیش از محدوده مجاز, سختی بازو را کاهش می دهد و لرزش را افزایش می دهد. بهتر است طول مورد نیاز در بخش میانی محدوده تنظیم قرار گیرد. مقدار دقیق باید از مشخصات مدل و اندازه واقعی دهانه استخراج شود و پس از تثبیت کابین تنظیم گردد.
بوم ثابت طول مشخصی دارد و پس از ساخت امکان تغییر آن محدود است. مدل تلسکوپی از دو یا چند پروفیل هم پوشان تشکیل می شود و طول آن در محدوده تعریف شده قابل تنظیم است. این ویژگی برای مسیرهای باریک یا ابعاد نامنظم مفید است, اما بوش, پیچ قفل و میزان هم پوشانی به نگهداری نیاز دارند. انتخاب باید بر اساس ضرورت تنظیم طول انجام شود.
دامنه تنظیم, جنس و ضخامت پروفیل, نوع بوش, موتور, گیربکس, فنر و کنترلر بر قیمت اثر دارند. چراغ LED, فتوسل, لوپ دتکتور و کنترل دسترسی نیز مشخصات سفارش را تغییر می دهند. شرایط فونداسیون و کابل کشی بخشی از اجرا هستند. مقایسه دقیق باید بر اساس میزان هم پوشانی, کیفیت قطعات و خدمات نصب انجام شود.
عرض مفید دهانه, فاصله محور تا دیوار مقابل, شیب کف و فضای گردش خودرو باید مشخص شوند. همچنین لازم است موانع موجود در ارتفاع بوم و محل نصب کابین ثبت گردند. تصاویر روبه رو و جانبی به تحلیل دقیق کمک می کنند. اندازه گیری صحیح باعث می شود مدل انتخابی در محدوده مطمئن تنظیم شود و قطعه داخلی بیش از حد بیرون نیاید.
بله, افزایش یا کاهش طول بازو مرکز جرم و گشتاور وارد بر محور را تغییر می دهد. پس از هر تغییر, فنر تعادل, جریان موتور, حد بسته و توقف نرم باید بررسی شوند. ادامه کار با فنر قبلی ممکن است موتور را در یک جهت تحت فشار قرار دهد یا باعث ضربه در انتهای مسیر شود. تنظیم باید پس از نصب تمام چراغ ها و متعلقات انجام گیرد.
لرزش انتهای بوم, صدای تقه, تغییر طول, لقی اتصال و افزایش جریان موتور از علائم مهم هستند. فرسودگی بوش, شل شدن پیچ قفل یا تنظیم نامناسب فنر می تواند این مشکلات را ایجاد کند. عیب یابی باید از اتصال تلسکوپی آغاز شود و سپس گیربکس و کنترلر بررسی گردند. ادامه استفاده با اتصال لق می تواند به پروفیل و محور آسیب بیشتری وارد کند.
جمع بندی
راهبند تلسکوپی مسیر باریک باید بر اساس عرض واقعی دهانه, شعاع گردش, میزان هم پوشانی و ظرفیت موتور انتخاب شود تا قابلیت تنظیم طول به ضعف سازه ای یا لرزش بازو منجر نشود. پروفیل آلومینیومی, بوش راهنما, پیچ قفل, فنر تعادل, گیربکس و کنترلر اجزای مرتبط یک سیستم هستند و تغییر هر بخش بر بار مکانیکی اثر می گذارد. کابین باید روی فونداسیون تراز و خارج از مسیر مانور خودرو نصب شود و طول بازو نیز پیش از رگلاژ فنر تثبیت گردد. فتوسل, لوپ دتکتور و توقف نرم, ایمنی عبور و دوام اتصالات را افزایش می دهند. مقایسه مدل ها فقط بر اساس بیشترین طول, کیفیت هم پوشانی و امکان تعمیر را پنهان می کند. سازه سنتر با برسی ابعاد, شیب, تجهیزات کنترل دسترسی و محدودیت فضای نصب, مدل مناسب را پیشنهاد می دهد. برای دریافت مشاوره, سفارش یا استعلام قیمت روز راهبند تلسکوپی مسیر باریک, تصاویر محل و اندازه های دقیق را ارائه کنید تا انتخاب, نصب و کنترل کیفیت بر پایه شرایط واقعی پروژه انجام شود.
