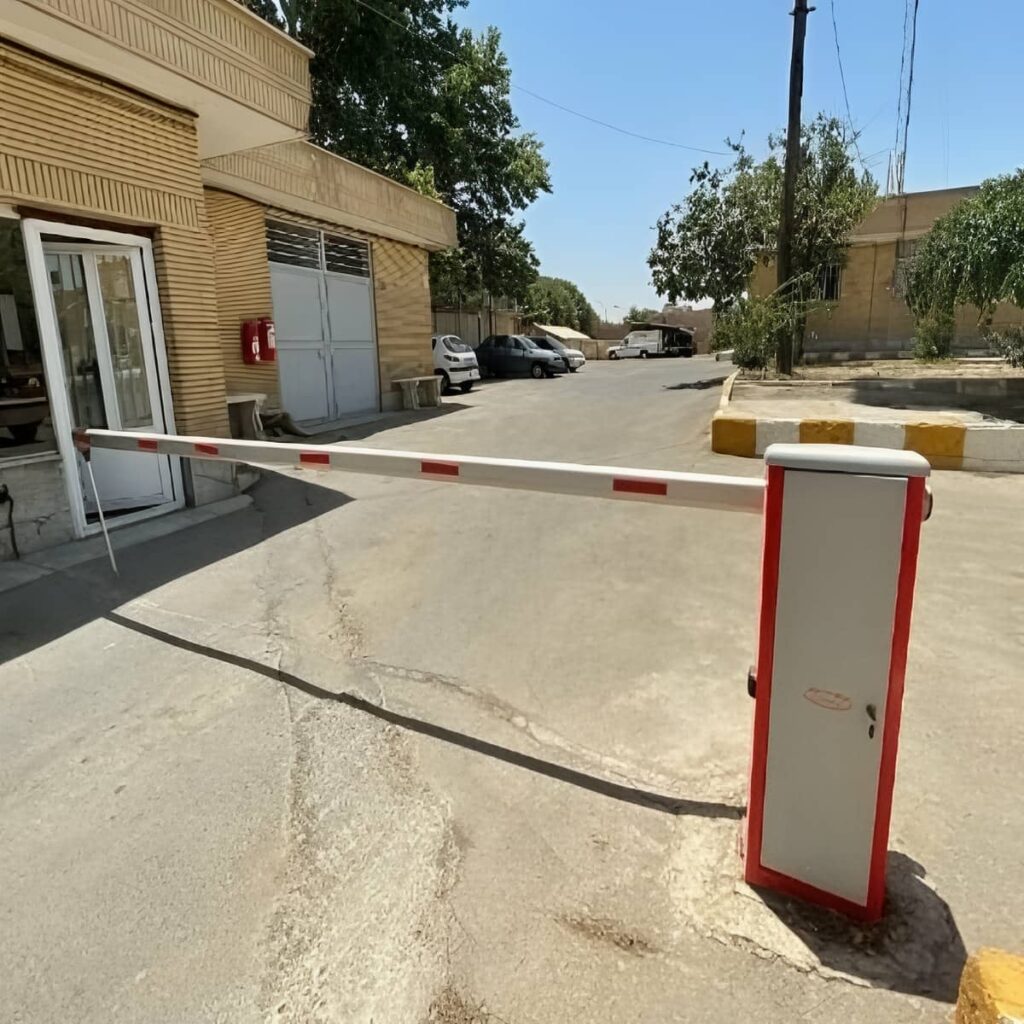

13 مدل راهبند صنعتی بازوی بلند
انتخاب طول بوم, ظرفیت موتور و نوع فنر در راهبند صنعتی بازوی بلند مستقیماً تعیین می کند دستگاه زیر فشار باد, تردد سنگین و کارکرد روزانه تا چه اندازه پایدار بماند. بازویی که بدون محاسبه ممان, وزن چراغ ها و عرض واقعی دهانه سفارش داده شود, ممکن است در ابتدا درست حرکت کند اما به تدریج به گیربکس, محور و پایه فشار وارد سازد. راهبند صنعتی بازوی بلند برای ورودی کارخانه, انبار, پایانه بار, محوطه لجستیکی و مسیرهایی استفاده می شود که یک دهانه عریض باید با یک بوم کنترل شود. تفاوت مدل های الکترومکانیکی, هیدرولیکی, تلسکوپی, فنس دار, چراغ دار و دارای تکیه گاه انتهایی فقط در ظاهر نیست؛ هر ساختار توان محرک, سرعت حرکت, مقاومت در برابر باد و دوره نگهداری متفاوتی دارد. معیار انتخاب باید عرض مفید مسیر, تعداد سیکل, شرایط محیطی, نوع خودرو, وضعیت فونداسیون و تجهیزات ایمنی باشد. انتخاب اشتباه می تواند باعث افتادگی بازو, لرزش در توقف, افزایش جریان موتور یا بسته شدن ناایمن روی خودرو شود. عوامل قیمت نیز به جنس بوم, قدرت موتور, کنترلر, سنسورها, زیرسازی و پیچیدگی نصب وابسته اند. سازه سنتر با بررسی مشخصات پروژه, هماهنکی میان مکانیزم حرکت و شرایط واقعی محل را حفظ می کند تا راهبند صنعتی بازوی بلند عملکرد قابل اتکا و عمر مفید مناسبی داشته باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| طول مؤثر بازو | طول بوم باید عرض مفید دهانه را پوشش دهد و افزایش آن, ممان وارد بر محور و توان مورد نیاز موتور را بیشتر می کند. | بازو را دقیقاً بر اساس فاصله محور تا نقطه پایان مسیر انتخاب کنید. |
| جنس بوم | پروفیل آلومینیومی وزن کمتری دارد و در صورت طراحی مناسب, سختی لازم را برای دهانه عریض فراهم می کند. | ضخامت, مقطع و اتصالات بوم را همراه با وزن تجهیزات جانبی بررسی کنید. |
| نوع محرک | موتور الکترومکانیکی یا هیدرولیکی باید گشتاور لازم را در چرخه کاری واقعی و شرایط محیطی تأمین کند. | نوع محرک را با تعداد سیکل و اهمیت توقف ناپذیری مسیر تطبیق دهید. |
| فنر تعادل | فنر تعادل بخشی از وزن بازو را خنثی می کند و جریان موتور را در حرکت رفت و برگشت کاهش می دهد. | ترکیب فنر باید متناسب با طول و وزن نهایی بوم تنظیم شود. |
| تکیه گاه انتهایی | پایه انتهایی از افتادگی بوم در حالت بسته کم می کند و فشار طولانی مدت روی محور را کاهش می دهد. | محل تکیه گاه را خارج از مسیر چرخ خودرو و روی زیرسازی مقاوم اجرا کنید. |
| مقاومت در برابر باد | باد جانبی روی بازوی بلند, به ویژه مدل فنس دار یا چراغ دار, نیروی بیشتری به محور و فونداسیون وارد می کند. | سطح جانبی بوم و شرایط محیطی را پیش از انتخاب مدل محاسبه کنید. |
| ایمنی عبور | فتوسل, لوپ دتکتور و کنترل برگشت خودکار مانع بسته شدن بازو روی خودرو یا تجهیزات حمل می شوند. | برای خودروهای سنگین از ترکیب چند ورودی ایمنی استفاده کنید. |
| فونداسیون | بتن تراز و بولت گذاری دقیق, نیروهای ناشی از حرکت بوم و ضربه باد را به زمین منتقل می کنند. | نصب روی آسفالت یا کف کم ضخامت برای بازوی بلند مناسب نیست. |
| نگهداری | بازبینی فنر, محور, گیربکس, پیچ های پایه و سنسورها از لرزش و توقف ناگهانی جلوگیری می کند. | سرویس را بر اساس تعداد سیکل و شدت شرایط محیطی برنامه ریزی کنید. |
اطلاعات تماس
کاربرد و مزیت راهبند صنعتی بازوی بلند در دهانه های عریض
راهبند صنعتی بازوی بلند برای پروژه ای مناسب است که یک مسیر عریض باید بدون نصب مانع میانی کنترل شود. این ساختار در ورودی کارخانه, محوطه بارگیری, انبار مرکزی, پایانه خودرو و مسیر عبور تجهیزات سنگین کاربرد دارد. مزیت اصلی آن پوشش کامل دهانه با یک کابین و یک سامانه فرمان است, اما طول بیشتر بوم باعث می شود طراحی مکانیکی حساس تر شود. موتور, فنر, محور, پایه انتهایی و فونداسیون باید هم زمان با وزن بوم هماهنگ باشند. سرعت حرکت نیز معمولاً بر اساس طول بازو محدود می شود تا ضربه انتهای مسیر و فشار روی گیربکس کاهش یابد. در نتیجه, انتخاب مدل نباید فقط بر مبنای بیشترین طول اعلام شده انجام شود؛ بلکه نوع تردد, شدت باد, عرض واقعی و نیاز ایمنی باید در کنار هم تحلیل شوند.

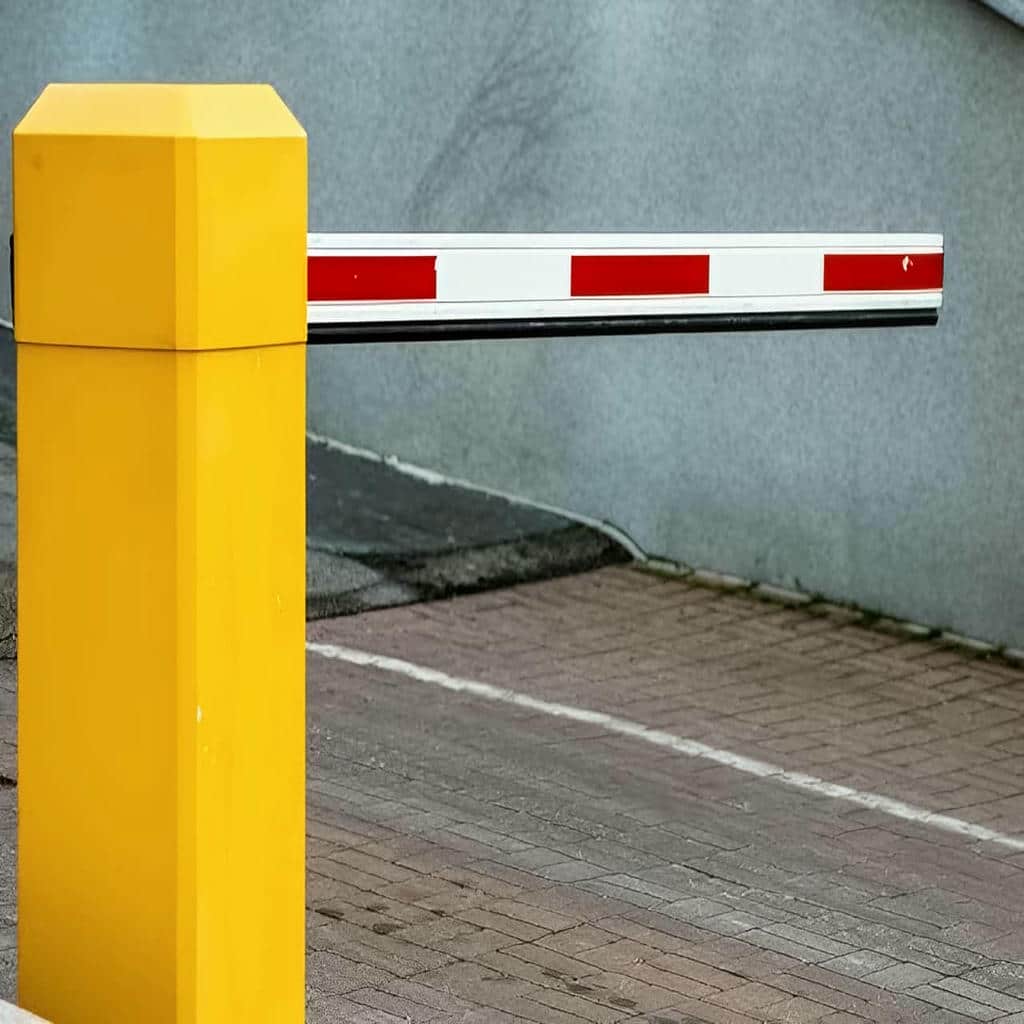

کنترل ورودی کارخانه و محوطه تولید
در ورودی کارخانه, راهبند باید عبور خودروهای کارکنان, کامیون های تأمین و ماشین آلات خدماتی را با منطق مشخص مدیریت کند. عرض مسیر معمولاً بیشتر از پارکینگ های عادی است و بازو باید بدون محدودکردن شعاع گردش خودروهای بلند, دهانه را ببندد. محل کابین بهتر است از مسیر ضربه احتمالی دور باشد و بوم در حالت بسته به وضوح دیده شود. چراغ هشدار یا نوار بازتابنده نیز تشخیص مانع را در شب و هوای نامساعد بهتر می کند. فاصله ایمن میان خط توقف و محل چرخش بوم نیز باید حفظ شود تا راننده پیش از دریافت فرمان وارد محدوده مکانیکی نشود و نگهبان فرصت کافی برای کنترل بار و مجوز عبور داشته باشد.
تردد صنعتی همیشه یکنواخت نیست و ممکن است در زمان تغییر شیفت یا ورود بار, فرمان های متوالی ایجاد شود. موتور باید چرخه کاری این بازه ها را تحمل کند و کنترلر نیز ورودی نگهبانی, کارت خوان یا پلاک خوان را بدون تأخیر پردازش نماید. اگر خودروهای سنگین مدت بیشتری زیر بازو باقی می مانند, لوپ دتکتور و زمان بسته شدن باید برای طول واقعی آن ها تنظیم شوند. این هماهنگی مانع حرکت زودهنگام بوم و برخورد با بخش انتهایی وسیله نقلیه می شود. ثبت تعداد فرمان ها و زمان توقف هر خودرو به مدیر فنی کمک می کند ظرفیت واقعی مسیر را ارزیابی کند و پیش از ایجاد صف, تنظیمات یا تجهیزات کنترلی را متناسب با الگوی بهره برداری اصلاح نماید.
مدیریت دهانه های عریض بدون مانع میانی
در برخی محوطه ها نصب جزیره یا پایه میانی امکان پذیر نیست, زیرا مسیر عبور جرثقیل, تریلی یا تجهیزات عریض باید آزاد بماند. راهبند بازوی بلند یک دهانه پیوسته ایجاد می کند و نیاز به دو دستگاه را کاهش می دهد. بااین حال, هرچه طول بوم بیشتر شود, خمش, فشار باد و ممان محور نیز افزایش می یابد. به همین دلیل مقطع آلومینیومی, اتصال میان قطعات و تکیه گاه انتهایی باید برای طول واقعی طراحی شوند. در این حالت پایه انتهایی, سنسورها و علائم هشدار نیز باید طوری جانمایی شوند که آزادی حرکت خودروهای عریض حفظ شود و هیچ جزء ثابت به مانع تازه ای در مسیر تبدیل نگردد.
استفاده از یک بازوی بسیار بلند همیشه بهتر از دو راهبند روبه روی هم نیست. اگر سرعت بازشدن, شدت باد یا محدودیت سرویس اهمیت زیادی داشته باشد, تقسیم دهانه میان دو دستگاه می تواند بار مکانیکی هر محور را کاهش دهد. تصمیم درست با مقایسه فضای نصب, کابل کشی, هزینه نگهداری و زمان آزادشدن مسیر انجام می شود. در پروژه حرفه ای, چند آرایش اجرایی بررسی می شوند تا راهکار نهایی فقط بر اساس کمترین تعداد تجهیزات انتخاب نشود. نتیجه این مقایسه باید شامل بار وارد بر فونداسیون, دسترسی تعمیرکار, احتمال توقف کامل مسیر و امکان کارکرد اضطراری باشد تا انتخاب نهایی از نظر بهره برداری بلندمدت نیز منطقی بماند.

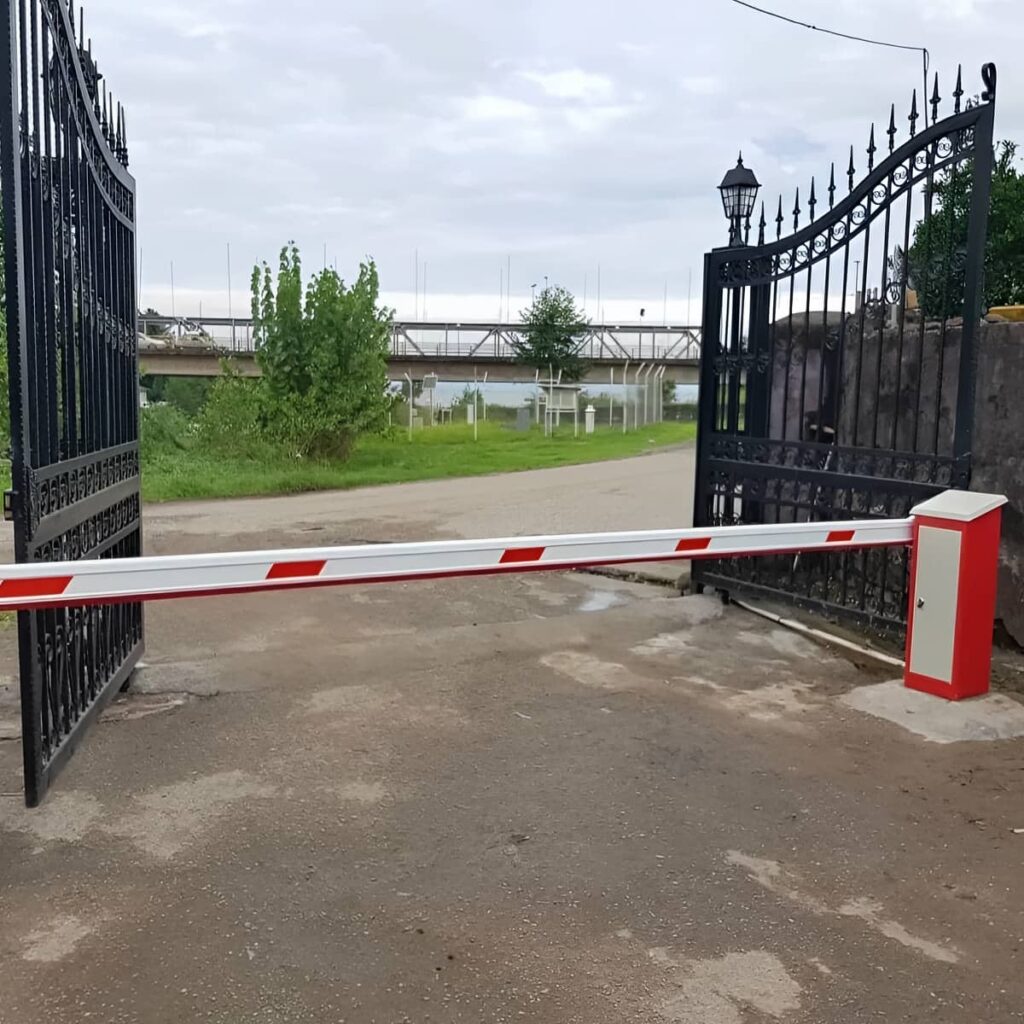

هماهنگی با خودروهای سنگین و تجهیزات حمل
کامیون, لیفتراک و خودروهای کشنده از نظر ارتفاع, طول و شعاع گردش با خودرو سواری تفاوت دارند. نقطه توقف باید به گونه ای باشد که راننده دید کافی به بازو داشته باشد و بخش عقب خودرو هنگام بسته شدن از محدوده خارج شده باشد. لوپ دتکتور باید طول مناسب داشته باشد یا چند حلقه برای تشخیص حضور و عبور استفاده شود. فتوسل نیز باید در ارتفاعی نصب گردد که بدنه انواع خودرو را پوشش دهد. فاصله میان نقطه صدور فرمان و بازو باید با سرعت و طول خودرو تناسب داشته باشد تا راننده مجبور به توقف ناگهانی نشود و سامانه فرصت کافی برای تشخیص و بازکردن مسیر پیدا کند.
در مسیرهایی که لیفتراک یا ماشین آلات خاص تردد می کنند, سطح فلزی و ارتفاع دستگاه می تواند رفتار سنسورها را تغییر دهد. تست میدانی با خودروهای واقعی ضروری است و تنظیم بر اساس یک خودروی سواری کافی نیست. همچنین بازو نباید در محدوده دکل, بار بلند یا تجهیزات روی خودرو قرار گیرد. بررسی ارتفاع بار و الگوی حرکت به کاهش برخوردهای مکانیکی و توقف ناخواسته خط ورود کمک می کند. در محیط هایی که بار از دو طرف خودرو بیرون می زند, علائم هدایت و محدودیت ارتفاع نیز باید با راهبند هماهنگ شوند تا اپراتور پیش از حرکت بوم از آزادبودن کامل محدوده مطمئن باشد.
- عرض واقعی دهانه را از محور راهبند تا نقطه پایان بوم اندازه گیری کنید.
- چرخه کاری را بر اساس زمان تغییر شیفت و ورود بار تعیین کنید.
- برای خودروهای سنگین, لوپ حضور و عبور را جداگانه بررسی کنید.
- در دهانه بسیار عریض, آرایش یک دستگاه و دو دستگاه را مقایسه کنید.
- بازو را خارج از مسیر بار بلند و تجهیزات روی خودرو قرار دهید.
ساختار مکانیکی و کیفیت اجزای راهبند بازوی بلند
دوام راهبند بازوی بلند به کیفیت زنجیره ای از اجزا وابسته است که از موتور آغاز می شود و تا انتهای بوم ادامه پیدا می کند. موتور گشتاور تولید می کند, گیربکس آن را به محور می رساند و فنر تعادل بخشی از وزن بازو را جبران می نماید. بوم آلومینیومی باید سبک باشد, اما سبکی نباید به خمش زیاد یا ضعف اتصال منجر شود. تکیه گاه انتهایی نیز در حالت بسته وزن بوم را می گیرد و از فشار دائمی بر محور کم می کند. بدنه فولادی, پوشش مقاوم, آب بندی کابین و کیفیت بولت ها از اجزای داخلی و موقعیت دستگاه محافظت می کنند. اگر یکی از این بخش ها ضعیف باشد, تنظیم صحیح بخش های دیگر نیز پایدار نمی ماند. بنابراین ارزیابی فنی باید کل مجموعه را در حالت واقعی حرکت و توقف بررسی کند.

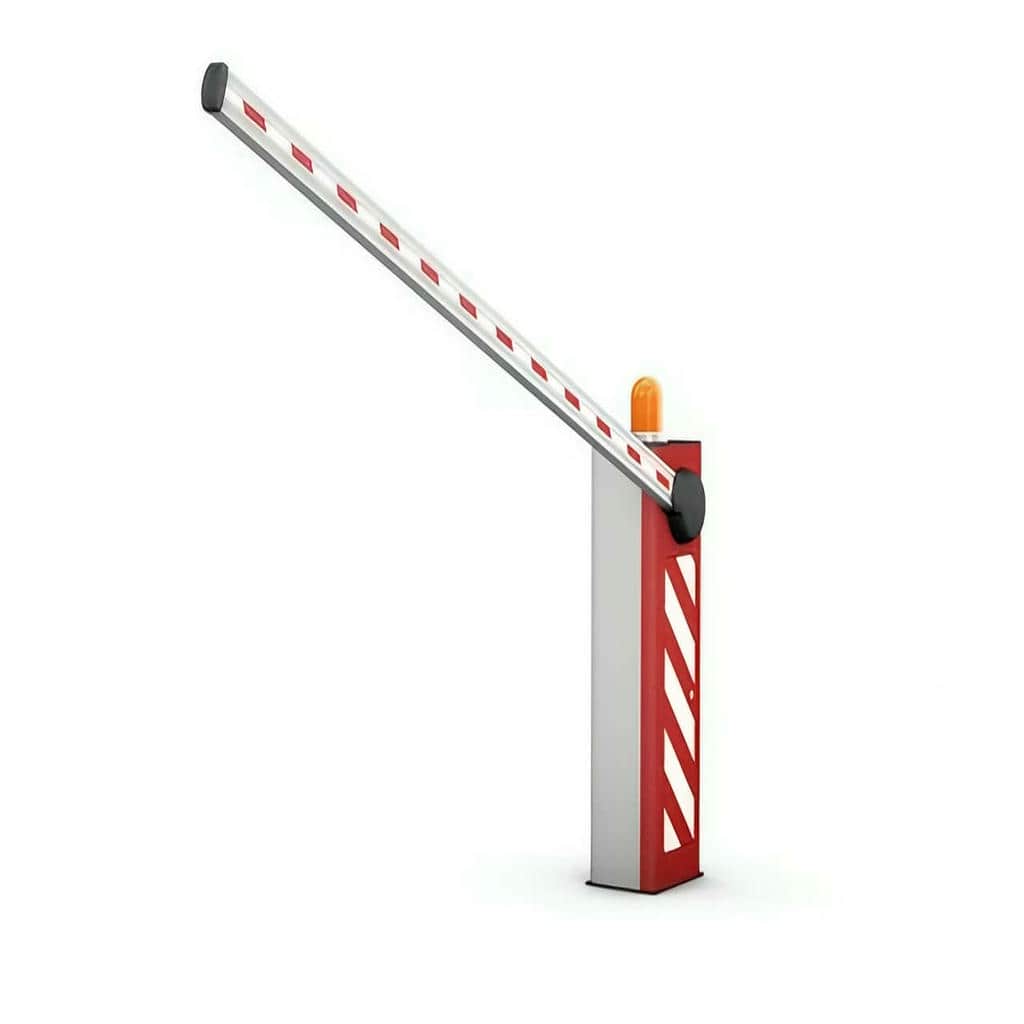

بوم آلومینیومی و اتصال قطعات
آلومینیوم به دلیل وزن کمتر و مقاومت مناسب در برابر خوردگی, متریال رایج برای بازوی بلند است. مقطع بوم باید ممان اینرسی کافی داشته باشد تا در طول دهانه افتادگی کنترل شده ای ایجاد شود. در مدل های چندتکه یا تلسکوپی, محل اتصال باید نیرو را بدون لقی و تمرکز تنش منتقل کند. پیچ یا بست ضعیف می تواند پس از سیکل های متعدد شل شود و لرزش انتهای بوم را افزایش دهد. کیفیت عملیات برش و سوراخ کاری نیز مهم است, زیرا لبه نامناسب یا سوراخ نزدیک به گوشه می تواند ترک موضعی ایجاد کند و مقاومت بوم را در برابر خستگی کاهش دهد.
تجهیزات جانبی مانند چراغ, نوار بازتابنده, پرده آویز یا تابلو هشدار وزن و سطح جانبی بوم را تغییر می دهند. این تغییر باید پیش از انتخاب موتور و فنر در محاسبه لحاظ شود. افزودن تجهیزات پس از نصب بدون رگلاژ مجدد, تعادل بازو را به هم می زند و جریان موتور را افزایش می دهد. در سرویس دوره ای, اتصال قطعات و راستای بوم باید بررسی شود تا تغییر شکل یا لقی در مراحل اولیه تشخیص داده شود. اگر تغییر شکل موضعی مشاهده شود, ادامه تنظیم فنر راه حل اصلی نیست و ابتدا باید سلامت پروفیل و اتصالات بررسی گردد تا فشار اضافی به محور و محرک منتقل نشود.

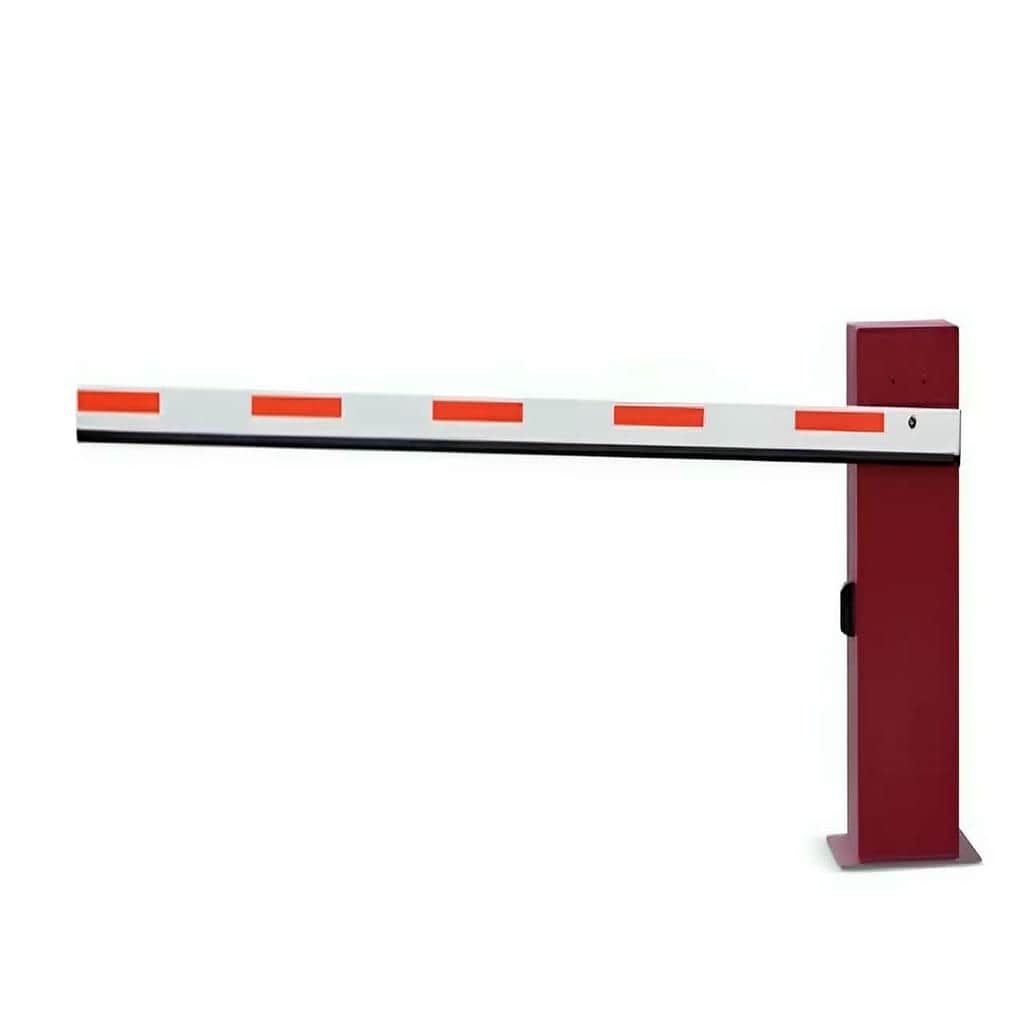

موتور و گیربکس با گشتاور متناسب
توان موتور باید با ممان ناشی از طول و وزن بوم هماهنگ باشد. موتور قوی به تنهایی کافی نیست, زیرا گیربکس, محور و یاتاقان ها نیز باید گشتاور را تحمل کنند. نسبت تبدیل گیربکس سرعت و نیروی خروجی را مشخص می کند و انتخاب نامتناسب می تواند حرکت را بسیار کند یا پرتنش سازد. در بازوی بلند, توقف نرم اهمیت بیشتری دارد چون ضربه انتهای مسیر با افزایش طول بوم تشدید می شود. انتخاب انکودر و کنترلر سازگار باعث می شود موقعیت بازو دقیق ثبت شود و فرمان کاهش سرعت در نقطه درست صادر گردد, نه اینکه توقف فقط به یک کلید مکانیکی وابسته باشد.
مدل الکترومکانیکی برای بسیاری از ورودی های صنعتی مناسب است, اما در چرخه های سنگین یا نزدیک به پیوسته می توان محرک هیدرولیکی را بررسی کرد. انتخاب میان این دو باید با توجه به تعداد سیکل, شرایط سرویس و اهمیت استمرار کار انجام شود. صدای غیرعادی, افزایش دمای موتور و تغییر زمان حرکت نشانه هایی هستند که فشار مکانیکی یا ضعف تنظیم را نشان می دهند و نباید تا خرابی کامل نادیده گرفته شوند. برنامه سرویس باید نوع روغن, قطعات مصرفی و زمان دسترسی تیم تعمیر را نیز در نظر بگیرد تا مزیت ظرفیت بالاتر محرک با توقف طولانی برای نگهداری از بین نرود.

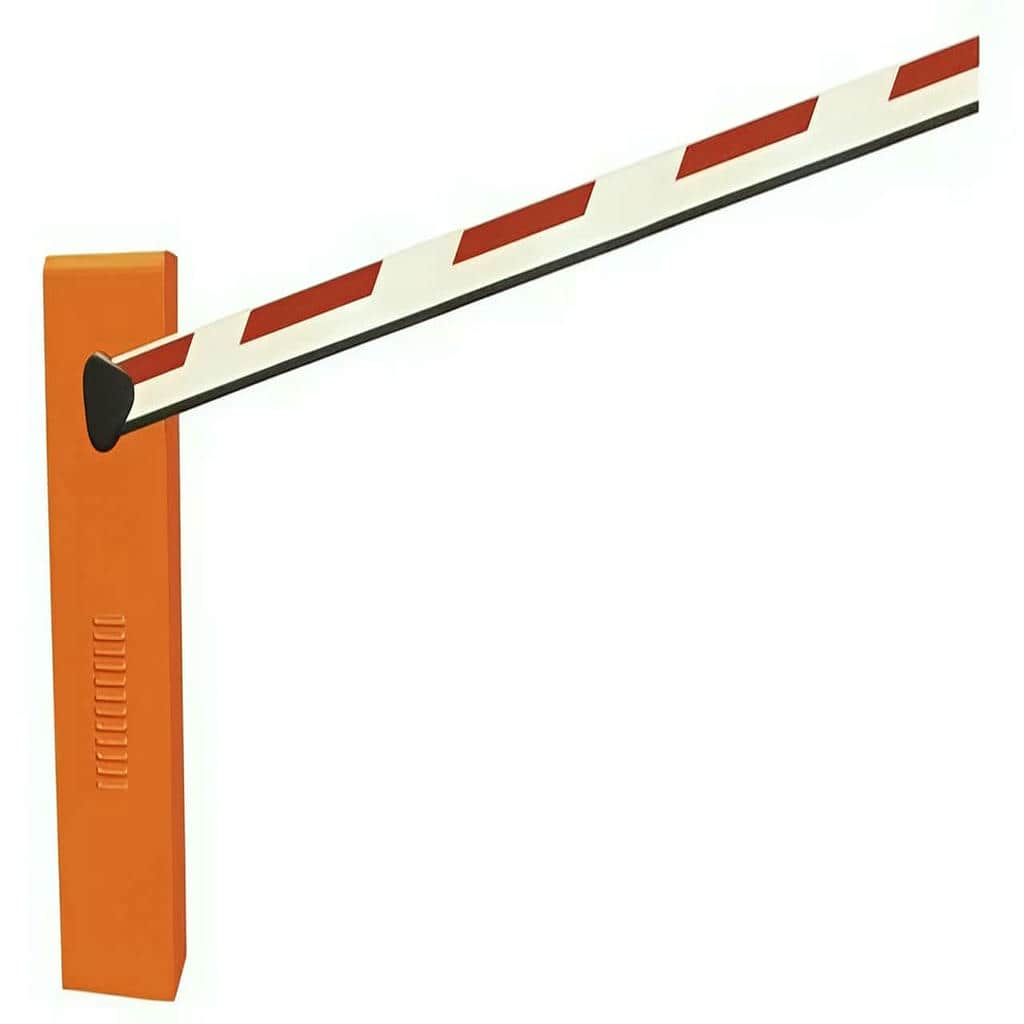

فنر تعادل و تکیه گاه انتهایی
فنر تعادل بخشی از وزن بوم را خنثی می کند تا موتور در حرکت رو به بالا و پایین بار نزدیک تری تحمل نماید. کشش کم باعث سنگینی بالا رفتن و کشش زیاد باعث دشواری بسته شدن می شود. تنظیم باید پس از نصب کامل بوم و تمام متعلقات انجام گیرد. در حالت خلاص, بازو باید در زاویه میانی بدون سقوط سریع یا جهش شدید باقی بماند و حرکت دستی آن روان باشد. جریان موتور پس از رگلاژ باید در چند زاویه اندازه گیری شود, زیرا تعادل ظاهری در نقطه میانی لزوماً به معنی توزیع مناسب بار در کل دامنه حرکت نیست.
تکیه گاه انتهایی در حالت بسته از افتادگی بوم جلوگیری می کند و بخشی از بار ثابت را از روی محور برمی دارد. ارتفاع پایه باید دقیق تنظیم شود تا بازو بدون ضربه روی آن قرار گیرد. اگر پایه پایین باشد, بوم همچنان معلق می ماند و اگر بیش از حد بالا باشد, فشار نامناسبی به اتصال وارد می کند. پایه باید روی فونداسیون مقاوم نصب شود و در مسیر چرخ یا ضربه خودرو قرار نگیرد. برای جلوگیری از برخورد, بهتر است پایه با علائم بازتابنده مشخص شود و در صورت امکان محافظ کوتاهی کنار آن قرار گیرد که دسترسی بوم را محدود نکند.

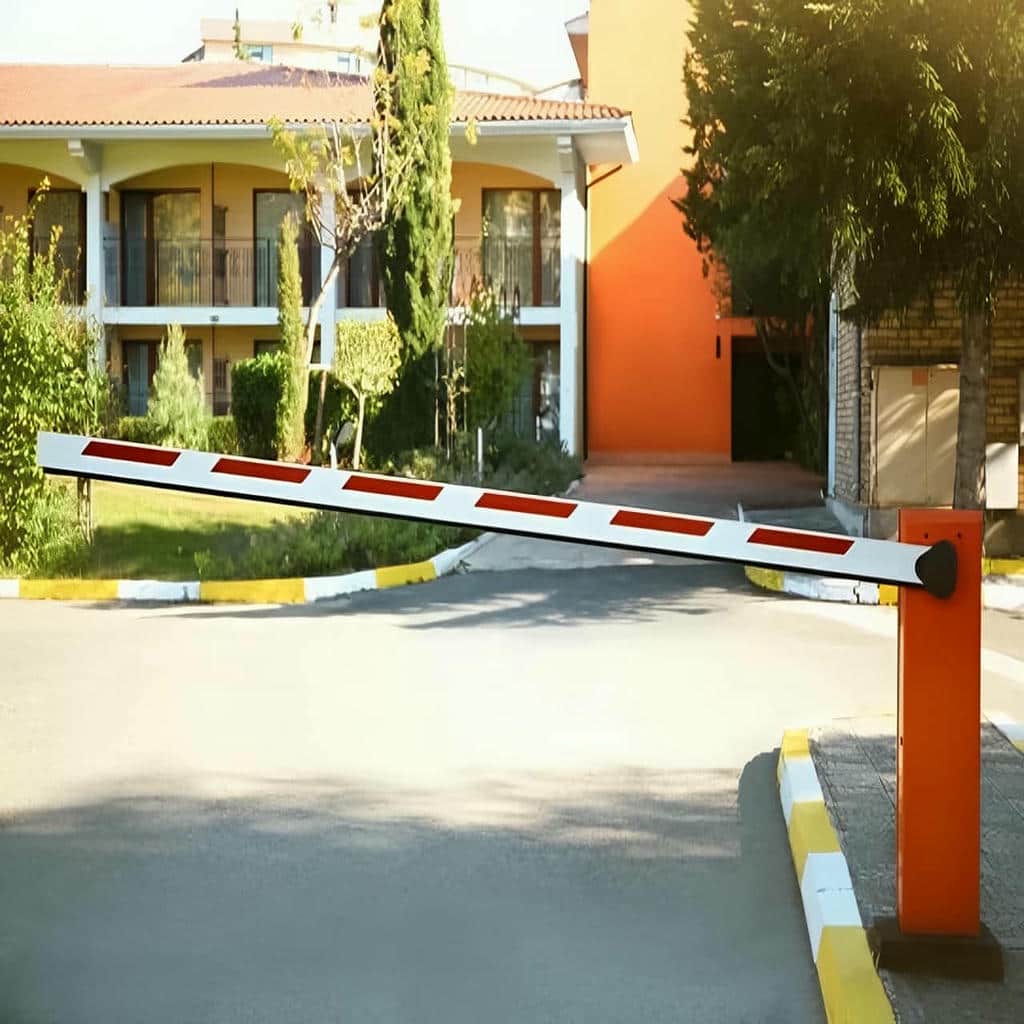

بدنه فولادی و حفاظت تجهیزات داخلی
کابین فولادی موتور, گیربکس, فنر و کنترلر را در برابر گردوغبار, رطوبت و ضربه محافظت می کند. پوشش پودری کوره ای در صورت آماده سازی صحیح سطح, چسبندگی و دوام مناسبی ایجاد می نماید. درزهای درب, محل ورود کابل و اتصال پایه از مسیرهای حساس نفوذ آب هستند. نصب کابین کمی بالاتر از سطح تجمع آب, احتمال خوردگی ترمینال ها و خطاهای الکتریکی را کاهش می دهد. خراش عمیق یا آسیب پوشش باید زود ترمیم شود, زیرا شروع خوردگی از لبه ها می تواند به زیر رنگ نفوذ کند و استحکام محل اتصال صفحه پایه را کاهش دهد.
داخل کابین باید فضای کافی برای گردش هوا و دسترسی سرویس وجود داشته باشد. موتور و کنترلر در سیکل های پیوسته گرما تولید می کنند و چیدمان فشرده می تواند دمای قطعات را افزایش دهد. کابل ها باید شماره گذاری, مهار و از قطعات متحرک دور نگه داشته شوند. اتصال ارت, فیوز مناسب و حفاظت در برابر نوسان نیز از آسیب ناگهانی برد و موتور جلوگیری می کنند. نقشه ترمینال ها و مسیر سیم ها باید داخل کابین نگهداری شود تا تعمیرکار در زمان خطا بتواند بدون آزمون های پراکنده, منبع تغذیه و ورودی های ایمنی را سریع بررسی کند.
- مقطع بوم را بر اساس طول, خمش و وزن تجهیزات جانبی انتخاب کنید.
- اتصالات بازوی چندتکه را از نظر لقی و تمرکز تنش بررسی کنید.
- موتور, گیربکس و محور را به صورت یک مجموعه ارزیابی کنید.
- فنر و تکیه گاه انتهایی را پس از مونتاژ کامل تنظیم نمایید.
- آب بندی, تهویه و دسترسی سرویس کابین را هم زمان کنترل کنید.
انتخاب مدل و اجرای استاندارد راهبند صنعتی بلند
انتخاب مدل مناسب از برداشت دقیق ابعاد و تحلیل نیروهای وارد بر بوم آغاز می شود. عرض مسیر, جهت باد, نوع خودرو, ارتفاع آزاد و محل فونداسیون باید پیش از سفارش مشخص شوند. سپس طول بازو, نوع مقطع, ظرفیت موتور, ترکیب فنر و تجهیزات ایمنی تعیین می گردند. در دهانه های بزرگ, چند سانتی متر خطا در محل کابین می تواند باعث کوتاه بودن پوشش یا برخورد انتهای بوم با سازه اطراف شود. اجرای فونداسیون باید متناسب با وزن کابین و نیروی دینامیکی حرکت باشد و بولت ها دقیقاً با صفحه پایه هماهنگ شوند. پس از نصب, تعادل بوم, حدهای حرکتی, توقف نرم, سنسورها و رفتار دستگاه زیر چند سیکل متوالی آزمایش می شوند. تحویل صحیح فقط با یک بار باز و بسته شدن انجام نمی شود؛ عملکرد در باد, تردد خودروهای واقعی و شرایط قطع برق نیز باید بررسی گردد.
اندازه گیری دهانه و محاسبه طول بازو
طول مورد نیاز از محور چرخش تا نقطه ای اندازه گیری می شود که بوم باید مسیر را ببندد. فضای کابین, فاصله ایمن از دیوار, پایه انتهایی و حریم عابر در این اندازه گیری مؤثر هستند. بازوی بیش از حد بلند, وزن و فشار اضافی ایجاد می کند و بازوی کوتاه نیز امکان عبور ناخواسته را باقی می گذارد. اندازه گیری باید پس از تعیین موقعیت نهایی کابین انجام شود, نه بر اساس نقشه تقریبی محوطه. اندازه گیری بهتر است در چند نقطه انجام شود, زیرا دیوارها و جدول ها ممکن است موازی نباشند و عرض مسیر در محل قرارگیری کابین با بخش میانی دهانه تفاوت داشته باشد.
در مدل تلسکوپی, محدوده تنظیم طول باید با مشخصات مکانیزم هماهنگ باشد. بیرون کشیدن بیش از حد بخش انتهایی می تواند سختی بوم را کاهش دهد و لرزش را بیشتر کند. در صورت استفاده از پرده آویز یا چراغ, وزن و سطح جانبی افزوده نیز محاسبه می شوند. برای دهانه های بسیار بزرگ, بررسی گزینه دو راهبند روبه رو می تواند از انتخاب یک بازوی خارج از محدوده مطمئن جلوگیری کند. تحلیل دو گزینه باید زمان بازشدن, هزینه توقف هر دستگاه و نحوه هم زمان سازی فرمان ها را نیز پوشش دهد تا تقسیم دهانه به پیچیدگی کنترلی غیرضروری منجر نشود.

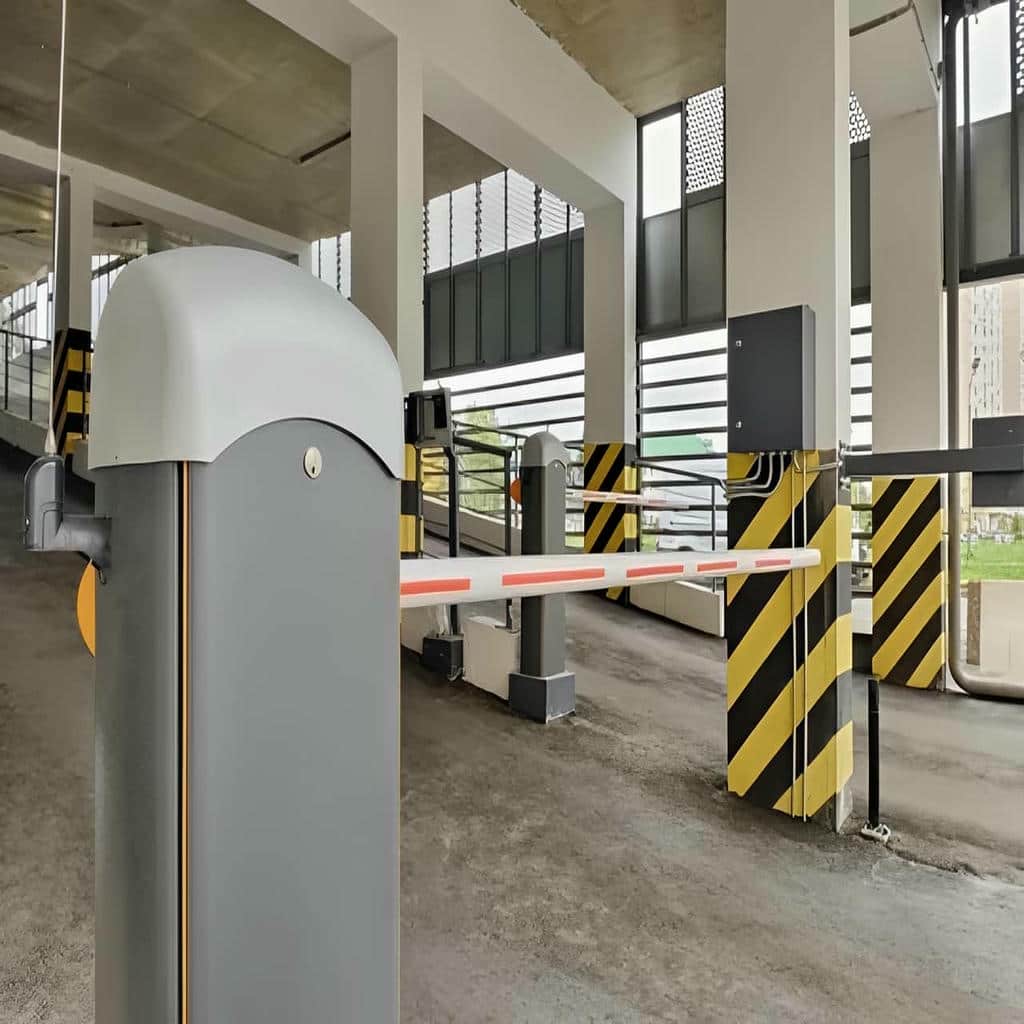

اجرای فونداسیون و بولت گذاری
فونداسیون باید نیروهای قائم, گشتاور حرکت و فشار باد را به زمین منتقل کند. ابعاد بتن به وضعیت خاک, اندازه کابین و طول بوم وابسته است. صفحه بولت باید پیش از گیرش بتن تراز شود و لوله های برق و فرمان داخل محدوده کابین قرار گیرند. نصب مستقیم روی آسفالت یا بتن کم ضخامت باعث شل شدن پیچ ها و تغییر زاویه دستگاه خواهد شد. کیفیت بتن, زمان عمل آوری و مهار صفحه نیز باید کنترل شوند, زیرا راه اندازی زودهنگام روی بتن نارس می تواند موقعیت بولت ها را زیر بار دینامیکی تغییر دهد. نمونه بتن و گشتاور نهایی پیچ ها نیز باید در گزارش اجرا ثبت شوند.
پایه انتهایی نیز به زیرسازی مستقل و دقیق نیاز دارد. اگر سطح زیر آن نشست کند, ارتفاع تکیه گاه تغییر می کند و بوم در حالت بسته تحت فشار قرار می گیرد. محل پایه باید با مسیر چرخ خودرو و تجهیزات نظافت تداخل نداشته باشد. پس از نصب, تراز کابین و پایه در چند جهت کنترل می شود و فضای بازشدن درب سرویس نیز حفظ می گردد. فاصله کابین و پایه باید پس از نصب بوم دوباره کنترل شود تا انتهای بازو دقیقاً روی نشیمن قرار گیرد و با تغییر دما یا نشست جزئی, فشار جانبی ایجاد نشود.

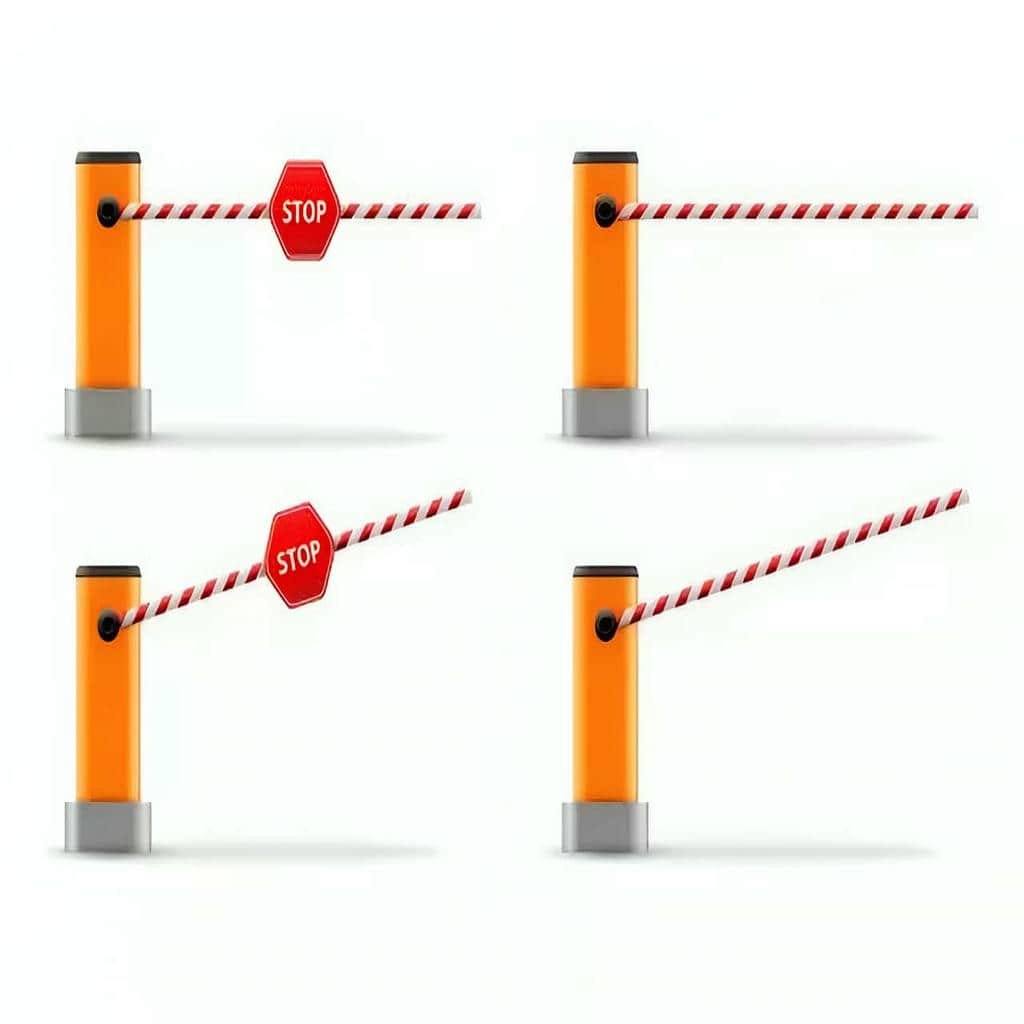

تنظیم حرکت و تجهیزات ایمنی
پس از مونتاژ بوم, فنر بر اساس وزن نهایی تنظیم می شود و حدود باز و بسته در کنترلر تعریف می گردند. سرعت کاهش یافته پیش از انتهای مسیر باید به اندازه ای باشد که بازو بدون ضربه توقف کند. لرزش یا پرش در نقطه پایانی می تواند از تعادل نامناسب, لقی اتصال یا تنظیم اشتباه کنترلر ناشی شود. چندین سیکل متوالی برای بررسی تغییر رفتار پس از گرم شدن موتور اجرا می شوند. در مدل های دارای انکودر, مقدار موقعیت و جریان مصرفی می تواند ثبت شود تا تغییر تدریجی بار یا اصطکاک پیش از ایجاد توقف کامل در سرویس دوره ای شناسایی گردد.
فتوسل و لوپ دتکتور باید با خودروهای واقعی آزمایش شوند. در ورودی صنعتی, طول کامیون و تریلر اهمیت دارد و حلقه باید تا خروج کامل خودرو حضور آن را تشخیص دهد. فرمان بسته شدن نباید فقط به زمان ثابت وابسته باشد. تست توقف خودرو, حرکت دنباله ای, قطع سنسور و فرمان دستی نشان می دهد منطق کنترلر در شرایط غیرعادی تا چه اندازه ایمن است. چراغ هشدار و آژیر نیز می توانند هنگام حرکت بوم فعال شوند, اما این علائم مکمل سنسورها هستند و نباید جایگزین منطق توقف ایمن در کنترلر شوند. نتیجه هر آزمون باید در صورت جلسه تحویل ثبت شود.
خطاهای رایج در انتخاب و نصب
یکی از خطاهای رایج, انتخاب بوم بر اساس طول اسمی بدون توجه به وزن تجهیزات و باد است. خطای دیگر نصب کابین روی کف آماده نشده یا استفاده از فنر نامتناسب است. این مشکلات شاید در تست اولیه دیده نشوند, اما پس از مدتی با افزایش صدا, افتادگی بوم و تغییر سرعت ظاهر می شوند. حذف تکیه گاه انتهایی در بازوی بسیار بلند نیز فشار ثابت روی محور را بیشتر می کند. انتخاب قطعه جایگزین نیز باید بر اساس مشخصات اصلی انجام شود, زیرا تغییر وزن بوم یا سختی فنر بدون محاسبه می تواند تنظیمات قبلی کنترلر را نامعتبر کند.
کابل کشی نامنظم, نبود ارت و قرارگرفتن سنسورها در موقعیت نامناسب از خطاهای اجرایی هستند. همچنین برخی پروژه ها فقط با خودروی سواری تست می شوند, در حالی که مسیر برای کامیون یا تجهیزات حمل طراحی شده است. تحویل باید بر اساس سناریوهای واقعی پروژه انجام شود. ثبت تنظیمات, نقشه کابل و وضعیت اولیه بوم نیز در تعمیرات آینده ارزش زیادی دارد. اپراتور و تیم نگهداری باید نسخه ای از این اطلاعات داشته باشند تا پس از تغییر شیفت یا تعمیر, تنظیمات ایمنی به صورت سلیقه ای جابه جا نشوند و سابقه فنی باقی بماند. این مستندات در کاهش زمان توقف بعدی مؤثر هستند.
- موقعیت کابین را پیش از تعیین طول نهایی بوم تثبیت کنید.
- نیروی باد و سطح جانبی تجهیزات روی بازو را محاسبه نمایید.
- فونداسیون کابین و پایه انتهایی را مستقل و تراز اجرا کنید.
- حرکت بوم را پس از گرم شدن موتور دوباره آزمایش کنید.
- تست ایمنی را با کامیون و تجهیزات واقعی پروژه انجام دهید.

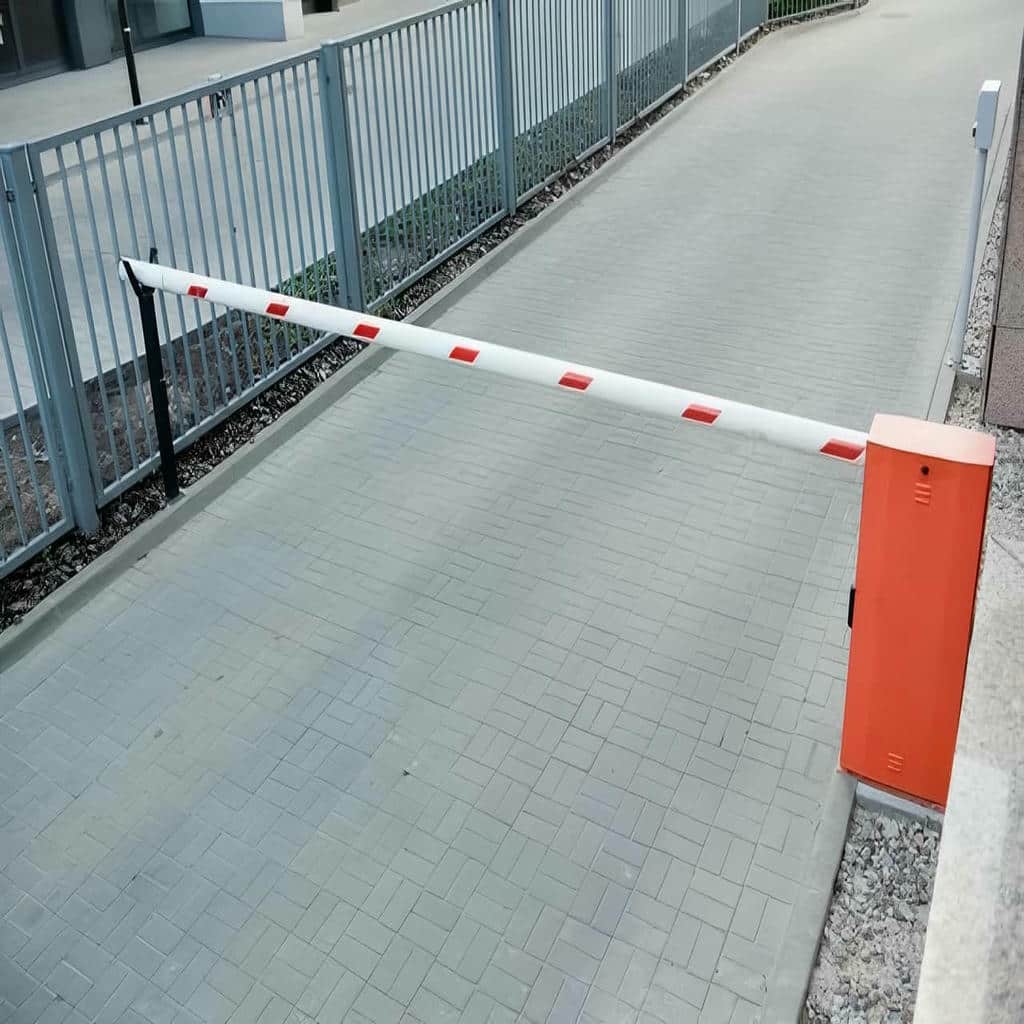

قیمت, سفارش و خدمات راهبند صنعتی سازه سنتر
قیمت راهبند صنعتی بازوی بلند از ترکیب مشخصات مکانیکی, تجهیزات کنترلی و شرایط اجرای پروژه شکل می گیرد. طول و مقطع بوم, نوع موتور, ظرفیت سیکل, فنر, تکیه گاه انتهایی و کیفیت گیربکس عوامل اصلی هستند. مدل ساده با بوم آلومینیومی مستقیم از نظر ساختار با راهبند فنس دار, چراغ دار, تلسکوپی یا هیدرولیکی یکسان نیست. فتوسل, لوپ دتکتور, چراغ هشدار, پنل نگهبانی و اتصال به پلاک خوان نیز سطح سفارش را تغییر می دهند. شرایط محل مانند فونداسیون, کابل کشی, شدت باد و نیاز به محافظ کابین بر خدمات اجرا اثر دارند. سازه سنتر پیش از پیشنهاد مدل, دهانه و الگوی تردد را بررسی می کند تا بوم و محرک بیش از نیاز یا ضعیف تر از پروژه انتخاب نشوند. سفارش حرفه ای باید مشخصات فنی, مسئولیت زیرسازی و برنامه سرویس را شفاف کند.
عوامل فنی مؤثر بر قیمت نهایی
افزایش طول بوم به مقطع مقاوم تر, موتور قوی تر و ترکیب فنر متفاوت نیاز دارد. مدل هیدرولیکی, کنترلر دارای انکودر و سیستم توقف نرم نیز ساختار پیچیده تری نسبت به مدل پایه دارند. تجهیزات نصب شده روی بازو, مانند چراغ یا پرده, علاوه بر قیمت قطعه بر ظرفیت مکانیزم اثر می گذارند. بنابراین مقایسه فقط با نام طول بوم, تصویر دقیقی از کیفیت و توان دستگاه ارائه نمی دهد. طول عمر قطعات, دسترسی به خدمات و زمان احتمالی توقف نیز بخشی از ارزش فنی سفارش هستند و باید در کنار هزینه تهیه اولیه ارزیابی شوند.
فتوسل, لوپ دتکتور, کارت خوان, پلاک خوان و برق اضطراری مشخصات الکتریکی و اجرایی را تغییر می دهند. وضعیت فونداسیون, مسیر کابل و نیاز به اصلاح کف نیز بخشی از برآورد است. پیشنهادها باید بر اساس فهرست کامل تجهیزات, ظرفیت سیکل و خدمات نصب مقایسه شوند. حذف تکیه گاه یا سنسور ضروری ممکن است قیمت اولیه را کمتر کند, اما هزینه تعمیر و توقف آینده را افزایش دهد. در پروژه صنعتی, نبود یک قطعه کوچک ایمنی می تواند کل مسیر را متوقف کند؛ بنابراین کامل بودن اقلام تحویلی و سازگاری آن ها با کنترلر باید پیش از تصمیم نهایی کنترل شود.
مراحل سفارش و آماده سازی مشخصات
برای ثبت سفارش باید عرض مفید دهانه, نوع خودروها, تعداد تردد, شرایط باد و وضعیت برق مشخص شوند. تصاویر محل و نقشه مسیر به تعیین موقعیت کابین, پایه انتهایی و سنسورها کمک می کنند. اگر بازو باید چراغ, پرده یا تابلو داشته باشد, این تجهیزات پیش از انتخاب موتور اعلام می شوند. اطلاعات ناقص می تواند باعث تغییر بوم یا فنر در مرحله نصب شود. بهتر است ابعاد با اندازه گیری میدانی تأیید شوند, زیرا اختلاف نقشه قدیمی با وضعیت اجراشده می تواند محل کابین و طول مفید بازو را تغییر دهد. مسیر دسترسی تعمیرکار نیز باید پیشاپیش مشخص گردد.
پس از بررسی, طول بوم, نوع محرک, جهت کابین, کنترلر و تجهیزات ایمنی در شرح سفارش ثبت می شوند. اگر فونداسیون توسط تیم دیگری اجرا شود, نقشه بولت و محل لوله ها باید پیش از بتن ریزی تحویل داده شود. زمان آماده سازی بوم, زیرسازی و نصب نیز باید هماهنگ باشد. بسته بندی مناسب قطعات بلند در ارسال از خم شدن یا آسیب پوشش جلوگیری می کند. در زمان تحویل نیز باید سلامت پوشش, راستای قطعات و کامل بودن بست ها کنترل شود تا آسیب حمل پیش از مونتاژ شناسایی و ثبت گردد. شماره قطعات و متعلقات نیز با شرح سفارش تطبیق داده می شوند.
نگهداری پیشگیرانه بازو و محرک
سرویس دوره ای باید شامل کنترل راستای بوم, اتصال قطعات, فنر, تکیه گاه و پیچ های پایه باشد. افزایش افتادگی, لرزش انتها یا تغییر صدای حرکت نشانه ای است که باید پیش از خرابی گسترده بررسی شود. سطح بوم و پوشش کابین نیز از نظر خوردگی یا ضربه بازبینی می شوند. در محیط پرگردوغبار, تمیزی سنسورها و داخل کابین اهمیت بیشتری دارد. وضعیت پایه انتهایی و محل تماس بوم نیز باید تمیز و بدون تغییر ارتفاع بماند, زیرا نشست یا تجمع مواد می تواند موقعیت بسته را به تدریج جابه جا کند. این کنترل از بارگذاری نامتقارن و فشار اضافی جلوگیری می کند.
در بخش محرک, جریان موتور, وضعیت گیربکس, توقف نرم و دمای کار بررسی می شوند. مدل هیدرولیکی به کنترل نشتی و وضعیت سیال نیز نیاز دارد. فاصله سرویس باید بر اساس تعداد سیکل و شدت باد تعیین شود, نه فقط تقویم. ثبت تغییرات عملکرد کمک می کند فرسودگی قطعات پیش از توقف کامل ورودی شناسایی شود. گزارش سرویس بهتر است مقدار جریان, زمان حرکت و وضعیت فنر را ثبت کند تا تغییرات دوره ای قابل مقایسه باشند و تصمیم تعمیر فقط بر برداشت شنیداری متکی نباشد. چنین داده ای زمان مناسب تعویض قطعه را دقیق تر نشان می دهد.
نصب و پشتیبانی فنی سازه سنتر
نصب استاندارد شامل کنترل فونداسیون, تراز کابین, مونتاژ بوم, تنظیم فنر و برنامه ریزی کنترلر است. سپس پایه انتهایی, فتوسل و لوپ دتکتور تنظیم می شوند و دستگاه با چندین سیکل متوالی آزمایش می گردد. تست باید توقف خودرو, عبور کامیون, قطع برق و خلاص کردن دستی را پوشش دهد. ثبت تنظیمات اولیه نیز برای سرویس های بعدی ضروری است. آموزش اپراتور باید شامل علائم هشدار اولیه, حدود استفاده دستی و روش جلوگیری از فرمان های تکراری باشد تا خطای بهره برداری به خرابی مکانیکی تبدیل نشود. مسئول بهره برداری نیز باید روش ثبت خطا و درخواست سرویس را بداند.
در زمان خرابی, علت باید از میان بوم, فنر, گیربکس, کنترلر و زیرساخت جدا شود. تعویض موتور بدون بررسی تعادل بازو ممکن است مشکل را تکرار کند. سازه سنتر عیب یابی را از وضعیت مکانیکی آغاز می کند و سپس مدار فرمان و سنسورها را می سنجد. این روش از تعویض غیرضروری قطعات جلوگیری می کند و زمان بازگشت مسیر به سرویس را کاهش می دهد. پس از تعمیر نیز دستگاه باید زیر بار واقعی و در چند سیکل آزمایش شود تا رفع خطا فقط در حالت بدون بوم یا تست کوتاه تأیید نشده باشد.
- پیشنهادها را بر اساس طول, مقطع بوم و ظرفیت محرک مقایسه کنید.
- تجهیزات جانبی بازو را پیش از ثبت سفارش مشخص نمایید.
- هزینه فونداسیون, کابل کشی و پایه انتهایی را در برآورد لحاظ کنید.
- سرویس را بر اساس سیکل, باد و شرایط محیطی برنامه ریزی کنید.
- پیش از تعویض موتور, تعادل و راستای بوم عیب یابی شود.
طول مناسب فقط از روی عرض دهانه تعیین نمی شود و باید وزن بوم, مقطع آلومینیومی, توان موتور, فنر و شدت باد نیز بررسی شوند. تجهیزات جانبی مانند چراغ یا پرده سطح و وزن بازو را افزایش می دهند. در دهانه بسیار عریض, استفاده از دو راهبند ممکن است از یک بوم بسیار بلند مطمئن تر باشد. محاسبه باید بر اساس موقعیت واقعی کابین و نقطه پایان مسیر انجام شود.
در بسیاری از مدل های بلند, تکیه گاه انتهایی افتادگی بوم را در حالت بسته کاهش می دهد و بخشی از بار ثابت را از محور می گیرد. ارتفاع آن باید دقیق تنظیم شود تا بوم بدون ضربه روی پایه قرار گیرد. محل پایه نباید در مسیر چرخ خودرو باشد و زیرسازی آن باید مقاوم باشد. ضرورت نهایی به طول بوم, ساختار مقطع و توصیه فنی سازنده بستگی دارد.
طول و جنس بوم, نوع موتور, ظرفیت سیکل, کیفیت گیربکس, فنر و تکیه گاه بر قیمت اثر دارند. تجهیزات ایمنی و کنترلی مانند فتوسل, لوپ دتکتور, چراغ هشدار و پلاک خوان نیز مشخصات سفارش را تغییر می دهند. شرایط فونداسیون, کابل کشی و بسته بندی قطعات بلند بخشی از اجرا هستند. مقایسه باید بر اساس فهرست کامل تجهیزات و خدمات انجام شود. دسترسی به قطعات و برنامه سرویس نیز در ارزش نهایی سفارش مؤثر است.
عرض مفید دهانه, نوع خودروها, تعداد تردد, شرایط باد, ارتفاع آزاد و وضعیت زیرسازی باید مشخص شوند. همچنین باید اعلام شود که بازو چراغ, پرده یا تابلو خواهد داشت یا خیر. تصاویر محل به تعیین جهت کابین و پایه انتهایی کمک می کنند. ارائه اطلاعات دقیق باعث می شود موتور, فنر و مقطع بوم با نیاز واقعی پروژه هماهنگ انتخاب شوند. محل برق و مسیر کابل فرمان نیز باید پیش از نهایی شدن سفارش بررسی شوند.
ابتدا فونداسیون و بولت ها کنترل می شوند, سپس کابین تراز و بوم مونتاژ می گردد. فنر تعادل, حدود حرکتی, توقف نرم و پایه انتهایی تنظیم می شوند. فتوسل و لوپ دتکتور نیز با خودروهای واقعی آزمایش خواهند شد. تحویل نهایی باید پس از چندین سیکل, تست قطع برق و بررسی عملکرد در شرایط تردد سنگین انجام شود. آموزش خلاص کردن دستی و ثبت تنظیمات کنترلر نیز بخشی از تحویل استاندارد است.
افزایش لرزش, افتادگی بوم, صدای غیرعادی گیربکس, کندشدن حرکت یا ضربه انتهای مسیر نشانه نیاز به بازبینی هستند. شل شدن اتصالات, تنظیم نامناسب فنر و نشست پایه نیز می توانند همین علائم را ایجاد کنند. تعمیر باید پس از عیب یابی کل مجموعه انجام شود. ادامه کار با بوم نامتعادل می تواند به موتور, محور و گیربکس آسیب بیشتری وارد سازد. بررسی زودهنگام معمولاً از توقف کامل مسیر و خرابی پرهزینه جلوگیری می کند.
جمع بندی
راهبند صنعتی بازوی بلند باید بر اساس محاسبه طول, وزن, باد و چرخه کاری انتخاب شود تا پوشش دهانه عریض به فشار دائمی بر موتور و محور منجر نشود. بوم آلومینیومی, گیربکس, فنر تعادل, تکیه گاه انتهایی و فونداسیون اجزای مرتبط یک سیستم هستند و ضعف هر بخش پایداری کل مجموعه را کاهش می دهد. برای خودروهای سنگین, فتوسل و لوپ دتکتور باید با طول واقعی وسیله نقلیه تنظیم شوند و تحویل دستگاه با سناریوهای واقعی انجام گیرد. مقایسه مدل ها فقط بر اساس طول اسمی یا ظاهر کابین, خطر خمش, لرزش و استهلاک زودهنگام را پنهان می کند. سازه سنتر با برسی دهانه, شرایط باد, تعداد سیکل و زیرساخت موجود, ترکیب مناسب بوم و محرک را تعیین می کند. برای دریافت مشاوره, سفارش یا استعلام قیمت روز راهبند صنعتی بازوی بلند, ابعاد مسیر, تصاویر محل و نوع تردد را ارائه کنید تا انتخاب قطعات, نصب و کنترل کیفیت بر پایه شرایط واقعی پروژه انجام شود.
