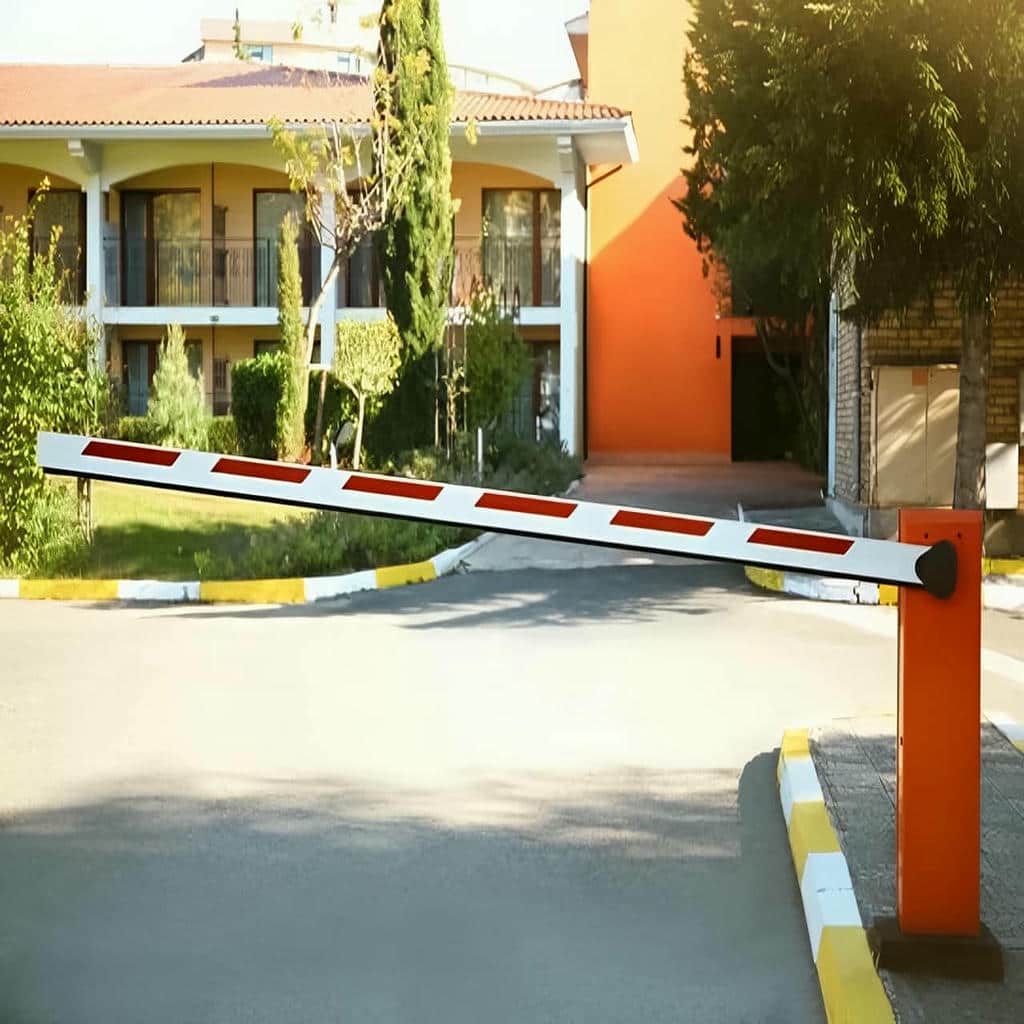

12 نمونه راهبند بازویی LED دار شبانه
انتخاب شدت نور LED, طول بوم و توان موتور در راهبند بازویی LED دار شبانه مستقیماً بر دید راننده, ایمنی عبور و دوام سیستم در استفاده روزانه اثر می گذارد. نور خطی روی بازو باید در تاریکی, بارندگی و محیط های کم نور مرز بسته مسیر را واضح نشان دهد, اما توان مصرفی و نحوه سیم کشی آن نباید فشار نامتعارفی به منبع تغذیه یا مدار فرمان وارد کند. راهبند بازویی LED دار شبانه برای ورودی مجتمع, پارکینگ اداری, محوطه صنعتی, مراکز خدماتی و مسیرهایی کاربرد دارد که تشخیص موقعیت بوم پس از غروب اهمیت بیشتری پیدا می کند. تفاوت مدل ها فقط به رنگ نور یا ظاهر کابین محدود نیست؛ نوع موتور, ساختار بازو, تراکم چراغ ها, پوشش بدنه, درجه حفاظت, فتوسل, لوپ دتکتور و شیوه انتقال برق به بوم, عملکرد واقعی را تعیین می کنند. انتخاب نامناسب می تواند به قطع شدن نوار LED, افت نور, برخورد خودرو با بازو یا استهلاک زودهنگام گیربکس منجر شود. برای سفارش حرفه ای باید عرض دهانه, ارتفاع آزاد, تعداد سیکل, جهت نصب و محل کابل کشی بررسی شود تا هماهنکی میان تجهیزات مکانیکی و الکتریکی حفظ گردد. عوامل قیمت نیز به طول بوم, نوع محرک, کیفیت چراغ, سنسورهای ایمنی, زیرسازی و خدمات نصب وابسته اند. سازه سنتر با تحلیل این مشخصات, انتخاب مدل را از مقایسه صرف ظاهر جدا می کند تا راهبند بازویی LED دار شبانه در شرایط واقعی عملکرد پایدار, روشنایی یکنواخت و نگهداری قابل کنترلی داشته باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| شدت نور LED | شدت نور باید بازو را در تاریکی مشخص کند, بدون آنکه در زاویه دید راننده خیرگی شدید ایجاد شود. | مدلی را انتخاب کنید که نور یکنواخت, قابل مشاهده و متناسب با عرض مسیر داشته باشد. |
| طول بازو | طول بوم بر وزن مکانیکی, تعداد ماژول های LED و توان مورد نیاز موتور اثر مستقیم دارد. | عرض مفید دهانه را اندازه گیری کنید و طول اضافه غیرضروری برای بازو در نظر نگیرید. |
| نوع موتور | موتور الکترومکانیکی یا هیدرولیکی باید وزن بوم نورپردازی شده و تعداد سیکل روزانه را تحمل کند. | ظرفیت محرک را بر اساس تردد متوالی و وزن کامل تجهیزات روی بازو تعیین کنید. |
| انتقال برق به بوم | کابل انعطاف پذیر و مسیر عبور آن باید حرکت مداوم بازو را بدون کشیدگی یا پارگی تحمل کند. | محل خم شدن کابل و حفاظت آن در برابر لبه فلزی را پیش از نصب بررسی کنید. |
| رنگ و الگوی نور | نور ثابت, چشمک زن یا تغییر رنگ می تواند وضعیت باز, بسته یا در حال حرکت بودن راهبند را نشان دهد. | الگوی نور را با منطق تابلو فرمان و رفتار مورد انتظار در ورودی هماهنگ کنید. |
| سنسور ایمنی | فتوسل و لوپ دتکتور مانع بسته شدن بوم روی خودرو می شوند و ایمنی شبانه را افزایش می دهند. | روشنایی LED را جایگزین تجهیزات تشخیص مانع و حضور خودرو ندانید. |
| بدنه و پوشش | بدنه فولادی با رنگ پودری کوره ای, تجهیزات داخلی را در برابر رطوبت و ضربه محافظت می کند. | آب بندی کابین و محل ورود کابل ها را همراه با کیفیت پوشش بدنه کنترل کنید. |
| فونداسیون و نصب | پایه تراز و فونداسیون مقاوم از لرزش کابین و تغییر زاویه بوم در حرکت جلوگیری می کند. | نصب روی کف نازک یا ناهموار می تواند رگلاژ فنر و موقعیت نور را مختل کند. |
| نگهداری | بازبینی نوار LED, کابل متحرک, فنر تعادل, فتوسل و گیربکس از خاموشی و توقف ناگهانی جلوگیری می کند. | فاصله سرویس را بر اساس تعداد سیکل, رطوبت محیط و ساعات کار شبانه تعیین کنید. |
اطلاعات تماس
کاربرد و مزیت فنی راهبند بازویی LED دار در شب
روشنایی نصب شده روی بوم, موقعیت فیزیکی راهبند را برای راننده قابل تشخیص می کند و احتمال نزدیک شدن بیش از حد خودرو به مانع را کاهش می دهد. این قابلیت در پارکینگ هایی که نور محیط ضعیف است یا مسیر ورود با سایه, مه, بارندگی و انعکاس چراغ خودرو روبه رو می شود, اهمیت بیشتری دارد. راهبند LED دار می تواند با نور ثابت, چشمک زن یا الگوی تغییر وضعیت کار کند تا راننده تفاوت میان حالت بسته, باز و در حال حرکت را سریع تر متوجه شود. بااین حال, مزیت روشنایی فقط زمانی حفظ می شود که منبع تغذیه, سیم کشی و کنترلر با تعداد ماژول های نور هماهنگ باشند. افزایش طول بوم یا تراکم LED بدون محاسبه توان مصرفی ممکن است به افت ولتاژ, کاهش شدت نور یا گرم شدن اتصالات منجر شود. بنابراین کاربرد شبانه باید هم زمان از دید مکانیکی, الکتریکی و ایمنی بررسی گردد.
افزایش دید راننده در ورودی های کم نور
در ورودی هایی که نور محوطه به صورت یکنواخت توزیع نشده است, بازوی ساده ممکن است در پس زمینه تاریک یا میان انعکاس چراغ خودرو به خوبی دیده نشود. نوار LED با ایجاد یک خط روشن روی بوم, مرز فیزیکی مسیر را مشخص می کند و راننده فاصله خود را بهتر تشخیص می دهد. این موضوع برای خودروهایی که با زاویه وارد می شوند یا در شیب توقف می کنند, اهمیت بیشتری دارد. رنگ نور باید با علائم هشدار محیط هماهنگ باشد تا پیام بصری روشن و بدون ابهام ایجاد شود.
شدت نور بیش از حد نیز نتیجه مطلوبی ندارد, زیرا می تواند در ارتفاع دید راننده خیرگی ایجاد کند. پوشش پخش کننده نور, فاصله مناسب میان دیودها و زاویه نصب نوار LED به یکنواختی روشنایی کمک می کنند. در مدل های حرفه ای, نور در حالت بسته ثابت می ماند و هنگام حرکت به صورت چشمک زن عمل می کند. این تغییر وضعیت باعث می شود راننده علاوه بر دیدن مانع, حرکت بوم را نیز تشخیص دهد و پیش از ورود به محدوده خطر توقف کند.

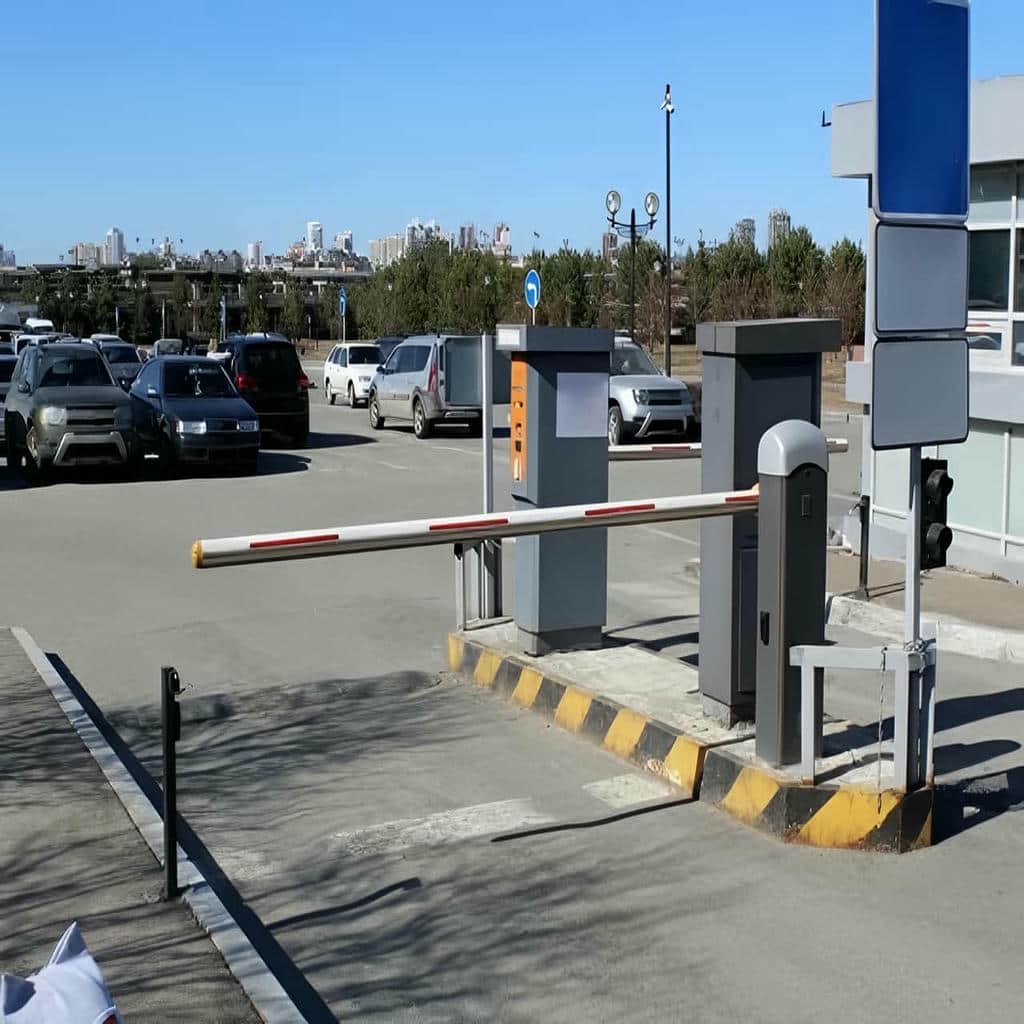

کنترل تردد شبانه مجتمع و پارکینگ
در مجتمع های مسکونی یا اداری, بخشی از تردد در ساعت هایی انجام می شود که حضور نگهبان محدودتر و نور طبیعی کاملاً حذف شده است. راهبند بازویی LED دار شبانه در این شرایط نقش نشانه بصری را بر عهده می گیرد, اما فرمان ورود همچنان باید از ریموت, کارت خوان, پلاک خوان یا پنل نگهبانی دریافت شود. ترکیب روشنایی بوم با کنترل دسترسی باعث می شود مسیر مجاز به وضوح مشخص شود و خودرو پیش از دریافت فرمان وارد محدوده حرکت بازو نشود.
برای جلوگیری از عبور هم زمان چند خودرو, لوپ دتکتور و منطق بسته شدن کنترلر باید به درستی تنظیم شوند. نور LED نمی تواند حضور خودروی دوم را تشخیص دهد و فقط وضعیت بوم را نمایش می دهد. اگر زمان بسته شدن کوتاه باشد یا سنسور در محل نامناسب قرار گیرد, بازو ممکن است هنگام عبور خودرو بعدی حرکت کند. بنابراین مدیریت شبانه زمانی قابل اتکا است که روشنایی, سنسور حضور و برنامه کنترلر به صورت یک سیستم واحد طراحی شوند.
نمای ظاهری منظم در پروژه های خدماتی
راهبند نورپردازی شده علاوه بر نقش ایمنی, ظاهر ورودی را منظم تر و وضعیت مسیر را حرفه ای تر نشان می دهد. در مراکز خدماتی, پارکینگ های عمومی و محوطه های سازمانی, خط نور روی بوم از فاصله مناسب قابل مشاهده است و ورود خودرو را به نقطه کنترل هدایت می کند. رنگ کابین, طرح برچسب هشدار و رنگ نور باید با یکدیگر هماهنگ باشند تا ظاهر دستگاه شلوغ یا نامفهوم نشود. استفاده از نور متناوب بدون منطق مشخص ممکن است توجه راننده را کاهش دهد.
جزئیات ظاهری نباید جای معیارهای فنی را بگیرند. یک بوم زیبا با نور قوی, اگر وزن آن با موتور و فنر تعادل هماهنگ نباشد, در حرکت لرزش ایجاد می کند و عمر گیربکس را کاهش می دهد. همچنین روکش شفاف روی LED باید در برابر تابش, رطوبت و شست وشوی محیط مقاوم باشد. ظاهر پایدار زمانی حاصل می شود که کیفیت متریال, نصب بدون تنش کابل و سرویس دوره ای همراه با طراحی نور بررسی شوند.
- شدت نور را متناسب با روشنایی محیط و زاویه دید راننده انتخاب کنید.
- برای نمایش وضعیت حرکت, الگوی نور را به تابلو فرمان متصل کنید.
- در ورودی پرتردد, LED را همراه با فتوسل و لوپ دتکتور به کار ببرید.
- رنگ نور و علائم هشدار را به صورت هماهنگ طراحی کنید.
- وزن تجهیزات نورپردازی را در محاسبه ظرفیت موتور لحاظ کنید.
ساختار بوم نورانی و اجزای الکتریکی راهبند
عملکرد پایدار راهبند LED دار به هماهنگی میان بوم آلومینیومی, نوار نور, کابل متحرک, منبع تغذیه, تابلو فرمان و مجموعه موتور وابسته است. بوم باید وزن کم و سختی کافی داشته باشد تا در طول دهانه خم نشود و بار اضافی به گیربکس وارد نکند. نوار LED نیز باید داخل محفظه یا شیار محافظ قرار گیرد تا در برابر ضربه, رطوبت و تابش مستقیم آسیب نبیند. برق رسانی به قطعه ای که مرتب بالا و پایین می رود, یکی از حساس ترین بخش های طراحی است؛ زیرا کابل در هر سیکل خم می شود و اگر شعاع خمش مناسب نباشد, رشته های داخلی به تدریج قطع خواهند شد. انتخاب منبع تغذیه با ظرفیت کافی, اتصالات آب بندی شده و کنترل منطقی نور, از افت روشنایی و خرابی های متناوب جلوگیری می کند. کیفیت بدنه و پوشش کابین نیز بر حفاظت مدارها و دوام کل سیستم اثر دارد.
بوم آلومینیومی و محفظه محافظ LED
آلومینیوم به دلیل وزن کمتر و مقاومت مناسب در برابر خوردگی, متریال رایجی برای ساخت بوم راهبند است. مقطع بوم باید به اندازه ای سخت باشد که در طول انتخاب شده دچار افتادگی محسوس نشود. شیار LED یا پروفیل محافظ روی بوم نباید استحکام آن را کاهش دهد و درپوش شفاف باید نور را به صورت یکنواخت پخش کند. در مدل های بازو بلند, هر گرم وزن اضافه بر گشتاور محور و تنظیم فنر اثر می گذارد.
محفظه LED باید در برابر ورود گردوغبار و رطوبت محافظت شود, زیرا آب می تواند اتصالات را اکسید کند و بخشی از نوار را خاموش سازد. چسب ساده به تنهایی برای نگهداری طولانی مدت مناسب نیست و بهتر است نوار داخل پروفیل یا بست مکانیکی تثبیت شود. انبساط و انقباض ناشی از تغییر دما نیز باید در نصب در نظر گرفته شود تا روکش یا اتصالات تحت فشار قرار نگیرند. کیفیت مونتاژ مستقیم بر دوام نور شبانه اثر دارد.
منبع تغذیه و کنترل الگوی روشنایی
منبع تغذیه باید ولتاژ مناسب و جریان کافی برای تمام طول LED فراهم کند. اگر ظرفیت آن نزدیک به حداکثر مصرف انتخاب شود, گرمای بیشتری تولید می کند و عمر قطعات کاهش می یابد. در بوم های بلند ممکن است افت ولتاژ باعث شود بخش انتهایی نور ضعیف تری داشته باشد. انتخاب سطح مقطع کابل, نحوه تغذیه و کیفیت اتصالات برای حفظ روشنایی یکنواخت اهمیت دارد. منبع تغذیه باید داخل کابین در محل دارای تهویه و دور از نفوذ آب نصب شود.
تابلو فرمان می تواند نور را بر اساس وضعیت بوم کنترل کند. برای نمونه, نور ثابت در حالت بسته, چشمک زن هنگام حرکت و خاموشی یا تغییر رنگ در حالت باز, پیام واضحی به راننده می دهد. رله یا خروجی کنترل باید توان بار را تحمل کند و در صورت نیاز از درایور جداگانه استفاده شود. اتصال مستقیم بار نامناسب به برد می تواند به خروجی کنترلر آسیب برساند. مدار روشنایی باید فیوز و حفاظت مناسب داشته باشد.
کابل متحرک و مسیر انتقال برق
کابل میان کابین و بوم در هر بار حرکت خم می شود و از نظر خستگی مکانیکی تحت فشار قرار دارد. کابل معمولی با رشته های خشک ممکن است پس از تعداد زیادی سیکل از داخل قطع شود, حتی اگر روکش ظاهری سالم بماند. استفاده از کابل انعطاف پذیر, ایجاد حلقه حرکتی مناسب و جلوگیری از تماس با لبه های تیز, عمر سیم کشی را افزایش می دهد. نقطه ورود کابل به بوم باید با بوش یا گلند محافظ تجهیز شود.
کابل نباید هنگام بسته شدن کشیده یا هنگام بازشدن میان قطعات گیر کند. مسیر آن باید در تمام زاویه های حرکت بررسی شود و طول آزاد کافی داشته باشد. در بازوهای مفصلی, انتقال برق از مفصل پیچیده تر است و نیاز به مسیر منعطف و محافظت شده دارد. خرابی متناوب نور هنگام حرکت معمولاً نشانه شکستگی داخلی کابل یا شل شدن اتصال است. تست پیوسته در چندین سیکل, این ایراد را پیش از تحویل مشخص می کند.

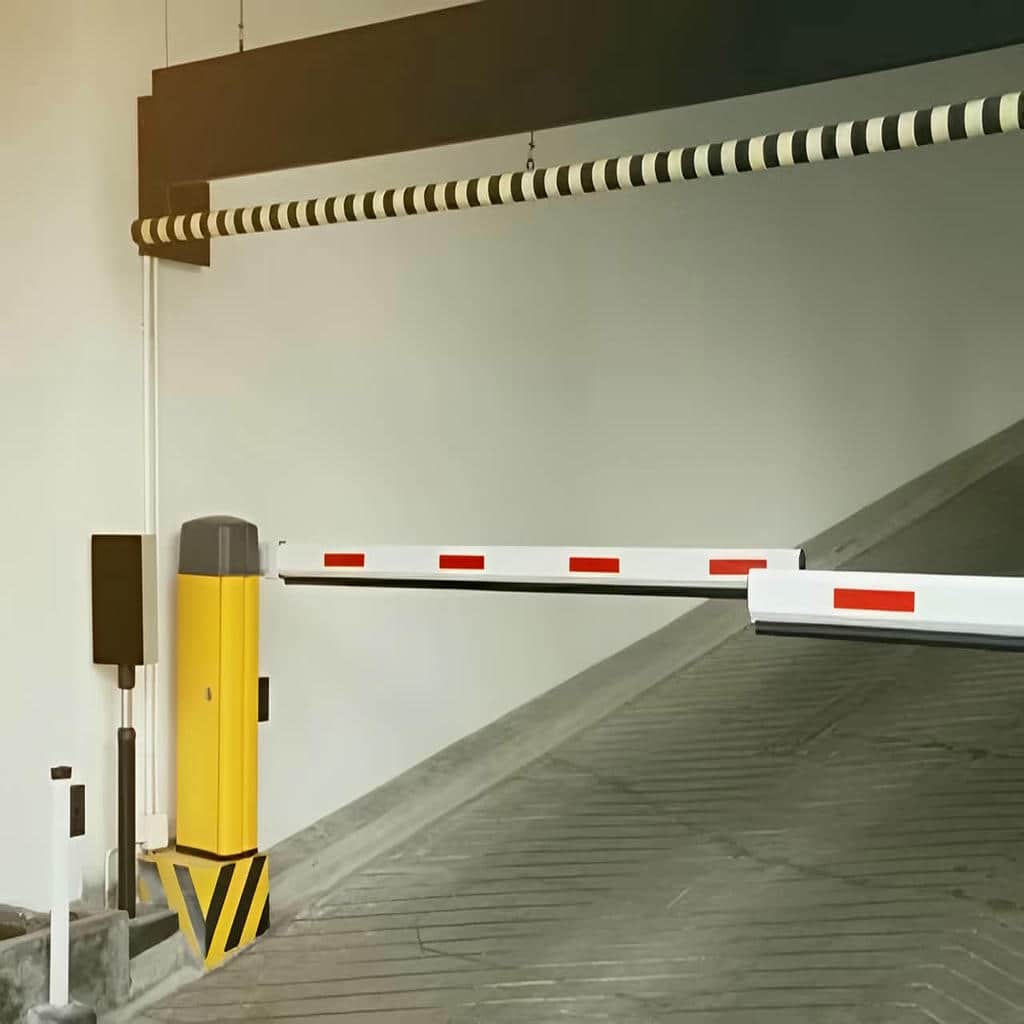

بدنه فولادی و حفاظت تابلو فرمان
کابین فولادی باید موتور, فنر, کنترلر و منبع تغذیه LED را در برابر محیط محافظت کند. رنگ پودری کوره ای زمانی دوام مناسبی دارد که سطح فلز پیش از پوشش به درستی آماده شده باشد. درزهای بدنه, درب سرویس و محل ورود کابل ها از مسیرهای اصلی نفوذ آب هستند. نصب کابین روی پایه ای بالاتر از سطح تجمع آب, احتمال ورود رطوبت از کف را کاهش می دهد و دسترسی سرویس را ساده تر می کند.
تجمع گرما داخل کابین نیز باید کنترل شود, زیرا موتور, برد و منبع تغذیه هم زمان حرارت تولید می کنند. فاصله مناسب میان قطعات, گردش هوا و انتخاب تجهیزات با ظرفیت صحیح از افزایش دما جلوگیری می کند. سیم ها باید شماره گذاری و در مسیر مرتب نصب شوند تا عیب یابی سریع تر انجام شود. اتصال ارت, حفاظت در برابر نوسان و فیوز مناسب, ریسک آسیب به کنترلر و مدار روشنایی را کاهش می دهد.
- بوم سبک و مقاوم را متناسب با طول دهانه انتخاب کنید.
- LED را داخل محفظه دارای پوشش شفاف و آب بندی مناسب نصب کنید.
- ظرفیت منبع تغذیه را با حاشیه ایمن نسبت به مصرف نور تعیین کنید.
- برای کابل متحرک, شعاع خمش و طول آزاد کافی در نظر بگیرید.
- تابلو فرمان و منبع تغذیه را در برابر رطوبت و افزایش دما محافظت کنید.
انتخاب مدل و اجرای استاندارد راهبند LED دار
انتخاب مدل مناسب از اندازه گیری مسیر, بررسی حجم تردد و تحلیل شرایط دید شبانه آغاز می شود. عرض دهانه طول بوم را تعیین می کند و طول بوم نیز بر توان موتور, تعداد چراغ ها, وزن کلی و زمان حرکت اثر می گذارد. در پارکینگ مسقف باید ارتفاع آزاد بررسی شود تا بوم مستقیم با سقف برخورد نکند و در صورت محدودیت, مدل مفصلی انتخاب شود. محل نصب فتوسل, لوپ دتکتور و تابلو هشدار نیز باید پیش از اجرای فونداسیون مشخص باشد. نصب استاندارد شامل زیرسازی مقاوم, تراز دقیق کابین, کابل کشی محافظت شده, تنظیم فنر و تست الگوی نور در تاریکی است. صرف روشن شدن LED به معنای تحویل صحیح نیست؛ نور باید در تمام طول بوم یکنواخت باشد و هنگام حرکت قطع یا کم نور نشود. همچنین منطق فرمان باید در سناریوهای ورود, توقف و عبور متوالی خودرو آزمایش گردد.
اندازه گیری دهانه و تعیین طول بوم
طول بوم باید بر اساس عرض مفید مسیر از محور چرخش تا نقطه پایان مانع تعیین شود. محل کابین, پایه انتهایی و فاصله ایمن از دیوار یا جدول در محاسبه مؤثر هستند. انتخاب بازوی بلندتر از نیاز, وزن و مصرف LED را افزایش می دهد و سرعت حرکت را کاهش می دهد. در دهانه های بسیار عریض, استفاده از دو راهبند روبه روی هم می تواند بار مکانیکی را تقسیم کند و زمان بازشدن کامل مسیر را کمتر سازد.
پس از تعیین طول, باید ظرفیت موتور و ترکیب فنر بررسی شود. افزودن نوار LED, پروفیل محافظ یا علائم هشدار وزن بوم را تغییر می دهد. اگر تنظیم فنر برای وزن اولیه انجام شده باشد, اضافه کردن تجهیزات موجب افزایش جریان موتور خواهد شد. طول واقعی, وزن کامل و ساختار بوم باید در سفارش ثبت شوند تا مکانیزم تعادل متناسب انتخاب شود. اندازه گیری دقیق از اصلاح پرهزینه پس از نصب جلوگیری می کند.

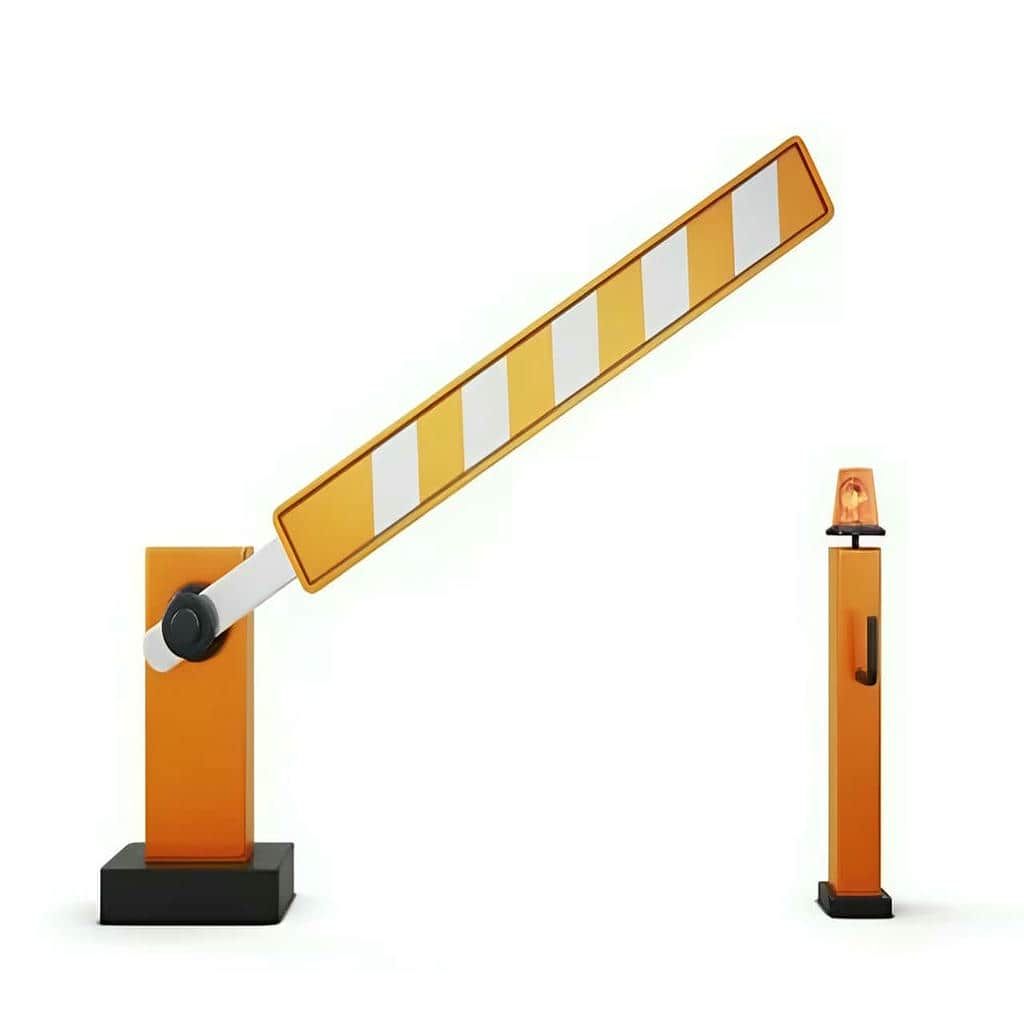

اجرای فونداسیون و مسیر کابل
فونداسیون باید نیروهای ناشی از حرکت بوم, فشار باد و لرزش موتور را بدون جابه جایی تحمل کند. صفحه بولت باید تراز باشد و محل لوله های برق, فرمان و سنسورها در محدوده کابین قرار گیرد. نصب روی سنگ لق, آسفالت یا بتن کم ضخامت باعث شل شدن پیچ ها و تغییر زاویه دستگاه می شود. حتی انحراف جزئی کابین می تواند موقعیت بوم و خط نور را نامنظم نشان دهد و فشار نامتقارن به محور وارد کند.
کابل قدرت و کابل سیگنال بهتر است در مسیرهای جدا یا دارای حفاظت مناسب عبور کنند. لوله ها باید در برابر آب و ضربه محافظت شوند و فضای کافی برای کابل رزرو داشته باشند. اتصال آینده به کارت خوان, پلاک خوان یا شبکه مدیریت پارکینگ بدون زیرساخت قبلی به تخریب کف نیاز خواهد داشت. پیش بینی مسیر ارتباطی و منبع تغذیه کمکی در مرحله زیرسازی, اجرای تمیزتر و توسعه ساده تر سیستم را ممکن می کند.
تنظیم فنر و تست حرکت نورانی بوم
فنر تعادل باید وزن بوم و تمام تجهیزات روشنایی روی آن را جبران کند. در حالت خلاص, بازو نباید از زاویه میانی با سرعت سقوط کند یا به سمت بالا جهش داشته باشد. تنظیم نادرست باعث افزایش جریان موتور, ضربه انتهای مسیر و لرزش نور می شود. پس از رگلاژ مکانیکی, حد باز و بسته و سرعت کاهش یافته کنترلر تنظیم می شوند تا توقف بدون ضربه انجام گیرد و بوم در حالت بسته موقعیت افقی مناسبی داشته باشد.
تست نور باید در تمام دامنه حرکت انجام شود. خاموش شدن لحظه ای, چشمک نامنظم یا تغییر شدت هنگام حرکت نشانه ایراد در کابل, اتصال یا منبع تغذیه است. چندین سیکل متوالی باید اجرا شود تا رفتار سیستم پس از گرم شدن تجهیزات نیز مشخص گردد. همچنین الگوی ثابت و چشمک زن باید با وضعیت واقعی بوم تطابق داشته باشد. نمایش اشتباه وضعیت می تواند راننده را به ورود زودهنگام تشویق کند و ایمنی را کاهش دهد.
هماهنگی فتوسل و لوپ دتکتور با LED
فتوسل مانع موجود در خط دید را تشخیص می دهد و لوپ دتکتور حضور خودرو روی مسیر را ثبت می کند. این دو تجهیز نقش ایمنی دارند و روشنایی بوم فقط مکمل بصری آن ها است. ارتفاع فتوسل باید متناسب با بدنه خودرو باشد و پایه آن در معرض ضربه مستقیم قرار نگیرد. حلقه لوپ نیز باید در موقعیتی نصب شود که خودرو تا عبور کامل در محدوده تشخیص باقی بماند و بسته شدن زودهنگام رخ ندهد.
منطق کنترل باید مشخص کند نور در زمان تشخیص خودرو چه رفتاری داشته باشد. می توان هنگام دریافت فرمان بازشدن, نور را چشمک زن کرد و پس از رسیدن بوم به وضعیت باز, الگوی دیگری نمایش داد. این منطق باید با تأخیر بسته شدن و ورودی سنسورها هماهنگ باشد. آزمایش با خودروهای کوتاه, بلند و حرکت دنباله ای کمک می کند نقاط کور سنسور یا زمان بندی نامناسب پیش از بهره برداری اصلاح شوند.
- عرض مفید دهانه را از محور حرکت بوم اندازه گیری کنید.
- وزن نوار LED و پروفیل محافظ را در تنظیم فنر لحاظ کنید.
- فونداسیون تراز و مسیر کابل رزرو را پیش از نصب آماده سازید.
- نور بوم را در چندین سیکل متوالی و در تاریکی تست کنید.
- منطق LED را با فتوسل, لوپ دتکتور و وضعیت واقعی بوم هماهنگ کنید.
قیمت, سفارش و خدمات راهبند LED دار سازه سنتر
قیمت راهبند بازویی LED دار به یک ویژگی منفرد وابسته نیست و از ترکیب موتور, طول بوم, کیفیت روشنایی, تجهیزات ایمنی و شرایط نصب شکل می گیرد. مدل الکترومکانیکی با بوم کوتاه و نور ثابت از نظر ساختار با راهبند پرتردد, بازوی بلند, کنترل چندحالته و اتصال به پلاک خوان یکسان نیست. جنس بوم, کیفیت نوار LED, نوع منبع تغذیه, پوشش کابین, فتوسل, لوپ دتکتور و پیچیدگی کابل کشی نیز سطح سفارش را تغییر می دهند. در پروژه ای که فونداسیون و مسیر کابل آماده نیست, اجرای زیرساخت بخشی از برآورد خواهد بود. سازه سنتر سفارش را بر اساس اطلاعات واقعی ورودی بررسی می کند تا موتور, بوم و مدار روشنایی کمتر یا بیشتر از نیاز انتخاب نشوند. این روش احتمال خرابی زودهنگام, افت نور و هزینه اصلاح پس از نصب را کاهش می دهد و برنامه نگهداری را از ابتدا مشخص می سازد.
عوامل فنی مؤثر بر قیمت راهبند
توان و نوع محرک, ظرفیت سیکل و طول بوم از عوامل اصلی تعیین کننده هستند. بوم بلند به گشتاور بیشتر, فنر متناسب و تعداد بیشتری ماژول LED نیاز دارد. مدل سریع نیز باید قطعات مکانیکی و کنترلری داشته باشد که شتاب و توقف های پرتکرار را تحمل کنند. کیفیت گیربکس, انکودر و سیستم کاهش سرعت بر نرمی حرکت و دوام اثر می گذارد. بنابراین دو دستگاه با ظاهر مشابه ممکن است ظرفیت عملیاتی کاملاً متفاوتی داشته باشند.

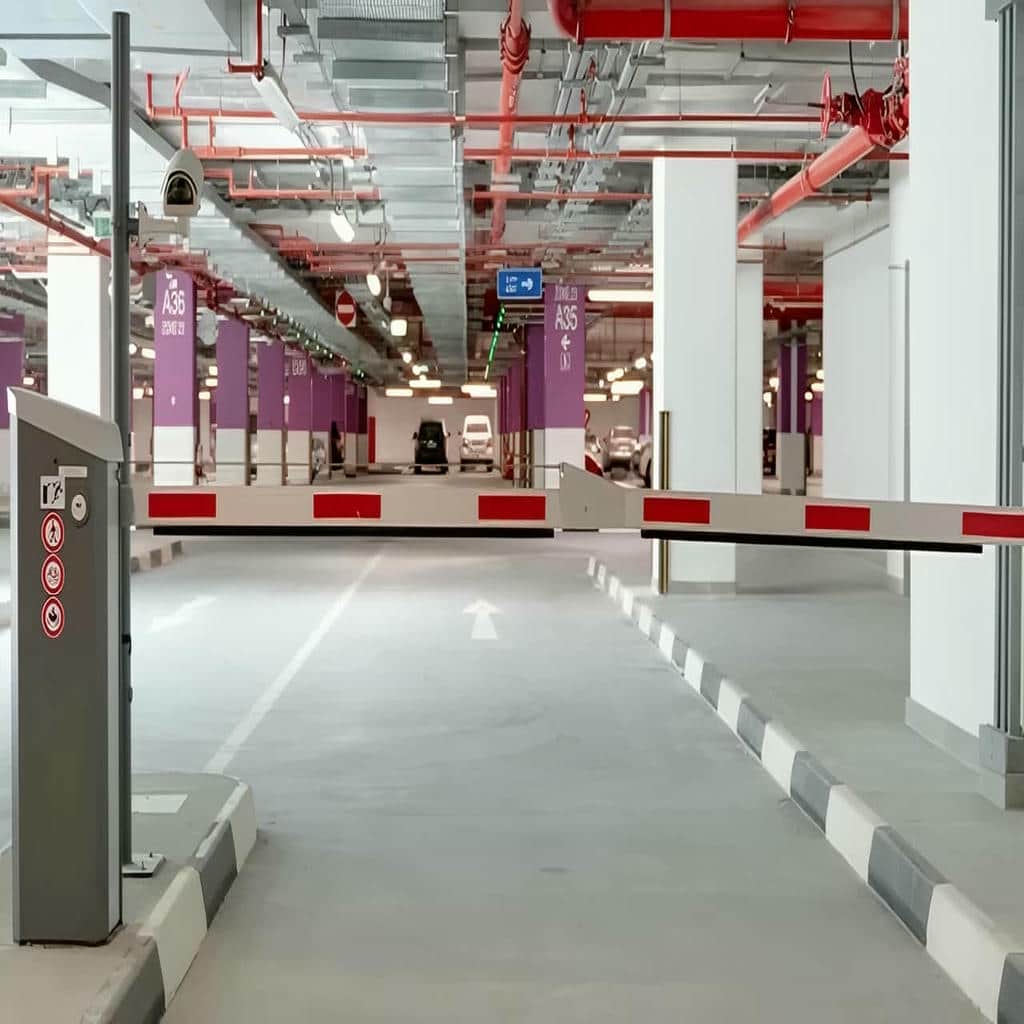

نوع LED, تراکم دیودها, پوشش محافظ, منبع تغذیه و قابلیت تغییر الگوی نور نیز در مشخصات سفارش مؤثر هستند. افزودن فتوسل, لوپ دتکتور, چراغ هشدار, کارت خوان یا پلاک خوان به تجهیزات و اجرای بیشتری نیاز دارد. مقایسه پیشنهادها باید بر اساس فهرست کامل قطعات, ظرفیت موتور, نحوه نصب و خدمات پشتیبانی انجام شود. حذف سنسور یا استفاده از منبع تغذیه ضعیف ممکن است هزینه اولیه را کاهش دهد, اما ریسک توقف و تعمیر را افزایش می دهد.
فرآیند سفارش و آماده سازی مشخصات
برای ثبت سفارش دقیق باید عرض مسیر, ارتفاع آزاد, تعداد تردد روزانه, نوع کاربری و وضعیت نور محیط مشخص شوند. تصاویر محل نصب به تعیین جهت کابین, محل فونداسیون و موقعیت سنسورها کمک می کنند. نوع نور ثابت یا چشمک زن, رنگ LED و نحوه اتصال به کنترل دسترسی نیز باید پیش از تولید یا آماده سازی دستگاه تعیین شوند. ثبت این جزئیات از تغییرات ناگهانی در مرحله نصب جلوگیری می کند.
در پروژه های مسقف, اندازه گیری ارتفاع برای انتخاب بازوی مستقیم یا مفصلی ضروری است. در فضای روباز نیز فشار باد, مسیر آب و احتمال تابش مستقیم باید بررسی شود. اگر زیرسازی توسط تیم دیگری اجرا می شود, نقشه صفحه بولت و محل لوله ها باید پیش از بتن ریزی تحویل داده شود. هماهنگی زمان آماده سازی بوم, اجرای فونداسیون و حضور نصاب, روند تحویل را منظم می کند و از نگهداری نامناسب تجهیزات در محل جلوگیری می نماید.
نگهداری LED و تجهیزات مکانیکی
نگهداری دوره ای باید هم مدار روشنایی و هم مکانیزم حرکت را پوشش دهد. تغییر شدت نور, خاموش شدن بخشی از نوار یا قطع شدن لحظه ای هنگام حرکت می تواند از خرابی کابل یا اتصال ناشی شود. وضعیت پوشش شفاف, آب بندی, منبع تغذیه و محل خم کابل باید بررسی گردد. تمیزکردن سطح نور نیز دید شبانه را حفظ می کند, به ویژه در محیط هایی که گردوغبار یا آلودگی روی بوم جمع می شود.
در بخش مکانیکی, فنر تعادل, پیچ های پایه, لقی محور, صدای گیربکس و ضربه انتهای حرکت کنترل می شوند. تغییر وزن بوم پس از تعمیر یا تعویض LED ممکن است به رگلاژ مجدد فنر نیاز داشته باشد. فاصله سرویس باید با تعداد سیکل واقعی هماهنگ شود و راهبند پرتردد بازبینی نزدیک تری داشته باشد. رسیدگی زودهنگام به لرزش یا کاهش سرعت از آسیب گسترده تر به موتور و کنترلر جلوگیری می کند.

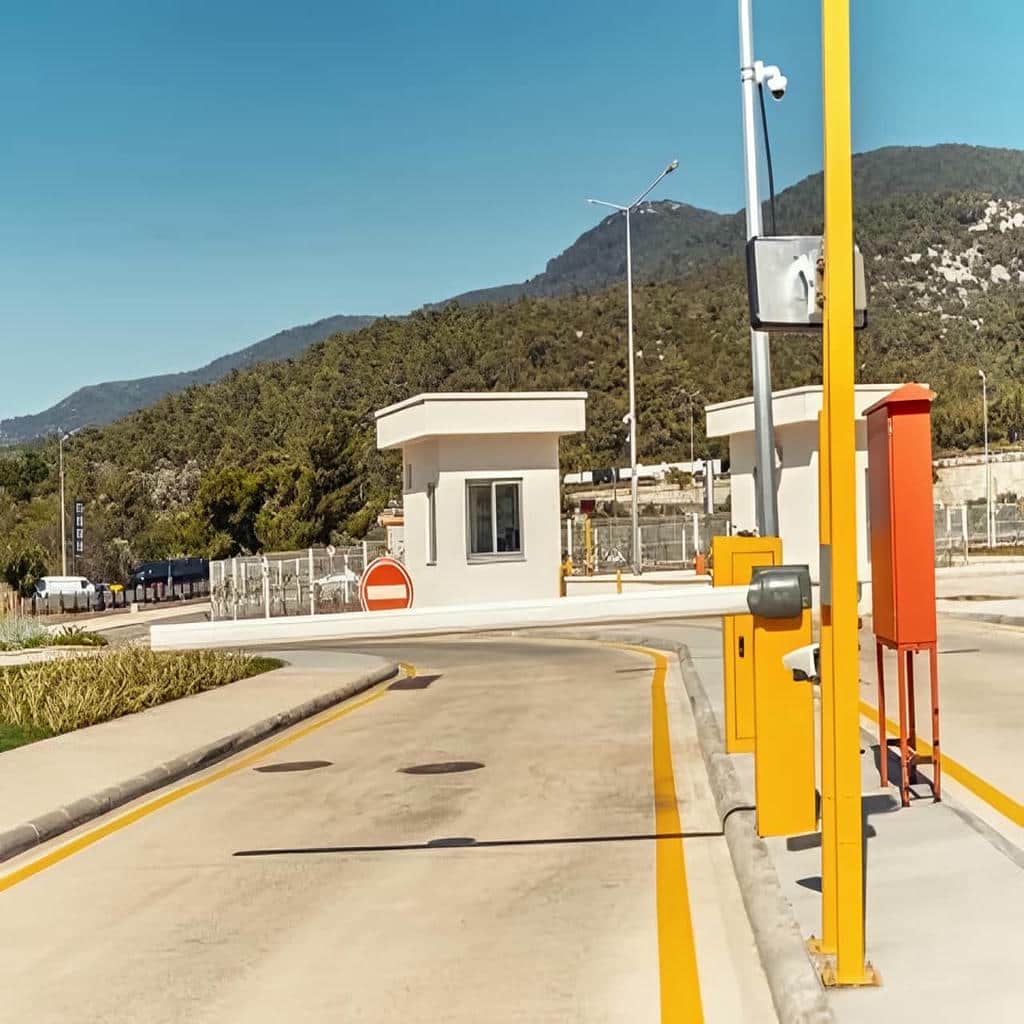

خدمات نصب و عیب یابی سازه سنتر
نصب حرفه ای شامل ترازکردن کابین, تنظیم مکانیکی, سیم کشی ایمن, برنامه ریزی کنترلر و تست کامل سنسورها است. راهبند باکیفیت در صورت اجرای ضعیف نمی تواند عملکرد پایداری داشته باشد. مسیر کابل متحرک, آب بندی اتصالات و ظرفیت منبع تغذیه باید همراه با فنر و حدود حرکتی کنترل شوند. تحویل سیستم باید پس از تست در شرایط شب, قطع برق و عبور متوالی خودرو انجام گیرد.
در عیب یابی, تعویض مستقیم قطعه بدون یافتن علت اصلی روش مناسبی نیست. سوختن منبع تغذیه ممکن است ناشی از نفوذ آب یا مصرف بیش از ظرفیت باشد و قطع LED می تواند از مسیر کابل متحرک ایجاد شود. سازه سنتر ابتدا منبع خطا را در بخش مکانیکی, الکتریکی یا زیرساخت بررسی می کند و سپس تعمیر یا تعویض را انجام می دهد. این رویکرد احتمال تکرار خرابی و توقف مجدد سیستم را کاهش می دهد.
- پیشنهادها را بر اساس موتور, طول بوم و کیفیت مدار روشنایی مقایسه کنید.
- اطلاعات دهانه و تردد را پیش از سفارش به صورت دقیق ثبت کنید.
- هزینه زیرسازی, کابل کشی و سنسورها را در برآورد پروژه لحاظ کنید.
- سرویس روشنایی و مکانیزم حرکت را در یک برنامه مشترک انجام دهید.
- برای خرابی های تکراری, علت اصلی را پیش از تعویض قطعه شناسایی کنید.
LED موقعیت بوم و وضعیت حرکت آن را در تاریکی واضح تر می کند و به راننده برای تشخیص فاصله کمک می نماید. بااین حال, نور به تنهایی مانع برخورد نمی شود و باید همراه با فتوسل و لوپ دتکتور استفاده گردد. الگوی ثابت یا چشمک زن نیز باید با وضعیت واقعی بازو هماهنگ باشد تا راننده پیام اشتباه دریافت نکند. شدت مناسب و توزیع یکنواخت نور از خیرگی و نقاط کم نور جلوگیری می کند.
نوع موتور به طول بوم, وزن کامل تجهیزات نورپردازی و تعداد تردد متوالی بستگی دارد. مدل الکترومکانیکی برای بسیاری از ورودی های متعارف مناسب است, اما پروژه پرتردد ممکن است به محرک با چرخه کاری بالاتر یا سیستم هیدرولیکی نیاز داشته باشد. وزن LED, پروفیل محافظ و علائم نصب شده باید در محاسبه گشتاور و تنظیم فنر لحاظ شوند تا موتور با جریان اضافی کار نکند.
نوع موتور, طول و ساختار بوم, کیفیت LED, منبع تغذیه, کنترلر, پوشش بدنه و تجهیزات ایمنی بر قیمت اثر می گذارند. شرایط فونداسیون, مسیر کابل, تعداد فتوسل ها و اتصال به کارت خوان یا پلاک خوان نیز در اجرای پروژه مؤثر هستند. مقایسه صحیح باید بر اساس ظرفیت واقعی دستگاه و فهرست کامل خدمات انجام شود, نه فقط ظاهر کابین یا شدت نور بوم.
عرض مفید دهانه, ارتفاع سقف, تعداد تردد, نوع کاربری, جهت نصب و وضعیت روشنایی محیط باید ارائه شوند. تصاویر محل نصب به تعیین موقعیت کابین, فونداسیون و سنسورها کمک می کنند. همچنین رنگ LED, الگوی نور, روش کنترل ورود و تجهیزات جانبی مورد نیاز باید مشخص شوند. این اطلاعات باعث می شوند طول بوم, ظرفیت موتور و زیرساخت برق با نیاز واقعی پروژه هماهنگ انتخاب شوند.
قطع لحظه ای نور معمولاً از شکستگی داخلی کابل متحرک, شل شدن اتصال یا نامناسب بودن مسیر خمش ناشی می شود. افت ولتاژ, ضعف منبع تغذیه و نفوذ رطوبت نیز می توانند شدت نور را تغییر دهند. برای تشخیص, سیستم باید در چندین سیکل آزمایش شود و ولتاژ در حالت ثابت و متحرک اندازه گیری گردد. تعویض نوار LED بدون بررسی کابل ممکن است خرابی را برطرف نکند.
اجرای فونداسیون تراز, نصب کابین, عبور کابل های محافظت شده, مونتاژ بوم و تنظیم فنر مراحل مکانیکی اصلی هستند. سپس منبع تغذیه, LED, فتوسل, لوپ دتکتور و کنترل دسترسی متصل می شوند. حد حرکت, سرعت و الگوی نور باید برنامه ریزی و در تاریکی آزمایش شوند. تست عبور خودرو, توقف زیر بوم و قطع برق نیز برای تحویل ایمن دستگاه ضروری است.
جمع بندی
راهبند بازویی LED دار شبانه زمانی عملکرد قابل اتکایی ارائه می دهد که روشنایی بوم, ظرفیت موتور و تجهیزات ایمنی به صورت یک مجموعه هماهنگ انتخاب شوند. طول بوم بر وزن, تعداد ماژول های LED و گشتاور مورد نیاز اثر دارد و به همین دلیل نمی توان یک موتور ثابت را برای تمام دهانه ها مناسب دانست. نوار LED باید داخل محفظه مقاوم نصب شود, کابل متحرک شعاع خمش کافی داشته باشد و منبع تغذیه با حاشیه ایمن انتخاب گردد. در بخش اجرا نیز فونداسیون تراز, تنظیم فنر, فتوسل, لوپ دتکتور و تست الگوی نور اهمیت دارند. مقایسه مدل ها فقط بر اساس رنگ یا شدت روشنایی, ریسک افت نور و استهلاک زودهنگام را افزایش می دهد. سازه سنتر با برسی عرض مسیر, حجم تردد, شرایط شبانه و زیرساخت موجود, ترکیب مناسب بوم, محرک و کنترلر را مشخص می کند. برای دریافت مشاوره, سفارش راهبند بازویی LED دار شبانه یا استعلام قیمت روز, ابعاد دهانه, تصاویر محل و روش کنترل ورود را ارائه کنید تا انتخاب فنی و اجرای استاندارد بر مبنای شرایط واقعی پروژه انجام شود.
