13 طرح جک درب پارکینگ لولایی شفت بلند
انتخاب شفت بلند با کورس متناسب و براکت فولادی هم محور, زاویه بازشدن درب را کامل می کند و فشار جانبی وارد بر گیربکس را کاهش می دهد. جک درب پارکینگ لولایی شفت بلند برای لنگه هایی کاربرد دارد که عرض بیشتر, ستون عمیق یا فاصله قابل توجه میان محور لولا و محل نصب بازو دارند. در میان 13 طرح فنی, تفاوت اصلی به طول کورس, قطر شفت, ظرفیت موتور, نوع گیربکس, ولتاژ کاری, ساختار تلسکوپی, انکودر و قابلیت قفل شدن مربوط می شود. بدنه کشیده این جک از نظر ظاهری در پشت لنگه دیده می شود, اما کیفیت پوشش, آب بندی پوسته و تناسب طول بازو با فرم درب می تواند نصب را منظم و هماهنگ نگه دارد. انتخاب اشتباه ممکن است باعث تمام شدن کورس پیش از بازشدن کامل, خم شدن شفت, ضربه در انتهای مسیر, فشار روی لولا یا شکست براکت شود. جک درب پارکینگ لولایی شفت بلند مناسب باید با وزن و عرض هر لنگه, عمق ستون, فشار باد, زاویه بازشو و تعداد تردد تطبیق داده شود. قیمت نهایی نیز به متریال قطعات, ظرفیت گیربکس, برد فرمان, تجهیزات ایمنی, زیرسازی و خدمات نصب وابسته است. سازه سنتر با برسی مسیر حرکت و ابعاد واقعی درب, انتخاب فنی را از حدس و مقایسه ظاهری جدا می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| طول کورس | کورس شفت مقدار جابه جایی بازو را تعیین می کند و بر زاویه بازشو, فاصله براکت ها و نقطه توقف درب اثر مستقیم دارد. | کورس باید از روی عمق ستون و عرض لنگه محاسبه شود, نه فقط طول ظاهری جک. |
| قطر شفت | قطر و متریال شفت مقاومت آن را در برابر خمش, خوردگی و فشار جانبی هنگام حرکت لنگه مشخص می کنند. | لنگه سنگین یا عریض به شفت مقاوم تر و براکت دقیق تر نیاز دارد. |
| ظرفیت گیربکس | چرخ دنده, یاتاقان و بوش باید گشتاور موتور را بدون لقی زیاد, صدای ضربه یا افزایش دمای نامناسب منتقل کنند. | توان موتور بدون بررسی متریال گیربکس معیار کامل انتخاب نیست. |
| نوع موتور | موتور کم ولتاژ کنترل نرم و باتری پشتیبان را ساده تر می کند, در حالی که موتور برق شهری ساختار تغذیه مستقیم تری دارد. | ولتاژ باید با سطح کنترل, تردد و شرایط برق ورودی هماهنگ شود. |
| ساختار بازو | بازوی خطی, تلسکوپی یا هیدرولیکی روش انتقال نیرو و میزان فضای لازم پشت لنگه را تغییر می دهد. | محدودیت دیوار, ستون و اجزای نما پیش از سفارش بررسی شود. |
| براکت نصب | براکت فولادی هم محور باعث می شود شفت بلند بدون خم شدن کار کند و نیروی موتور به پروفیل اصلی درب منتقل شود. | پایه نباید روی ورق تزئینی یا بخش ضعیف ستون قرار گیرد. |
| توقف و قفل | استاپ مکانیکی, قفل برقی و توقف نرم, فشار انتهای کورس را از روی شفت و گیربکس کاهش می دهند. | برای لنگه عریض یا بادگیر, اتکا به خودقفل شوندگی موتور کافی نیست. |
| ایمنی عملکرد | فتوسل, تشخیص مانع, فلاشر و خلاص کن دستی از برخورد درب و اختلال دسترسی هنگام قطع برق جلوگیری می کنند. | تجهیزات ایمنی پس از نصب در شرایط واقعی آزمایش شوند. |
| نگهداری دوره ای | کنترل شفت, بوش, پیچ براکت, آب بندی و صدای گیربکس از سایش یک طرفه و خرابی گسترده جلوگیری می کند. | هر تغییر در سرعت یا صدای بخشی از کورس باید سریع بررسی شود. |
اطلاعات تماس
شناخت فنی 13 طرح جک لولایی شفت بلند
طرح های شفت بلند باید با توجه به نوع انتقال نیرو, طول مفید کورس و محدودیت هندسی ستون مقایسه شوند. بلندبودن بدنه به تنهایی نشان دهنده قدرت بیشتر نیست؛ زیرا توان حرکت از ترکیب گشتاور موتور, نسبت گیربکس, قطر شفت و زاویه نصب براکت حاصل می شود. برخی طرح ها برای لنگه عریض و ستون معمولی مناسب اند, بعضی برای ستون عمیق کورس بیشتری فراهم می کنند و گروهی نیز با ساختار تلسکوپی, طول نصب را کاهش می دهند. در پروژه ای که درب بادگیر یا سنگین است, نوع قفل و استاپ نیز به اندازه قدرت موتور اهمیت دارد. سازه سنتر هنگام بررسی طرح ها, طول بازو را همراه با مسیر حرکت, فضای پشت لنگه, امکان سرویس و کیفیت متریال ارزیابی می کند تا جک انتخاب شده در کل کورس نیروی مؤثر تولید کند.
طرح خطی کورس بلند برای لنگه های عریض
طرح نخست, جک خطی کورس بلند است که موتور و گیربکس را در پوسته ای کشیده قرار می دهد و شفت آن دامنه جابه جایی بیشتری ایجاد می کند. این ساختار برای لنگه های عریض یا پروژه هایی مناسب است که زاویه بازشوی بیشتری نیاز دارند. افزایش کورس اجازه می دهد براکت عقب در فاصله ای قرار گیرد که نیروی بازو در بخش بزرگ تری از حرکت مؤثر بماند. اگر محل پایه درست محاسبه شود, لنگه بدون افت گشتاور محسوس از حالت بسته جدا می شود و پیش از انتهای مسیر با کاهش سرعت به استاپ می رسد.
طول بیشتر شفت, حساسیت سیستم را به ناهم محوری افزایش می دهد. براکت جلو و عقب باید در یک راستا باشند تا شفت در میانه کورس خم نشود. قطر شفت, کیفیت بوش و مقاومت پوسته نیز باید متناسب با وزن درب انتخاب شوند. فضای پشت لنگه باید برای بدنه کشیده کافی باشد و جک در حالت باز نباید با دیوار, دستگیره یا تزئینات برخورد کند. این طرح برای هر ستون عمیقی مناسب نیست و گاهی بازوی مفصلی از ساخت پایه بلند و ضعیف نتیجه فنی بهتری ایجاد می کند.

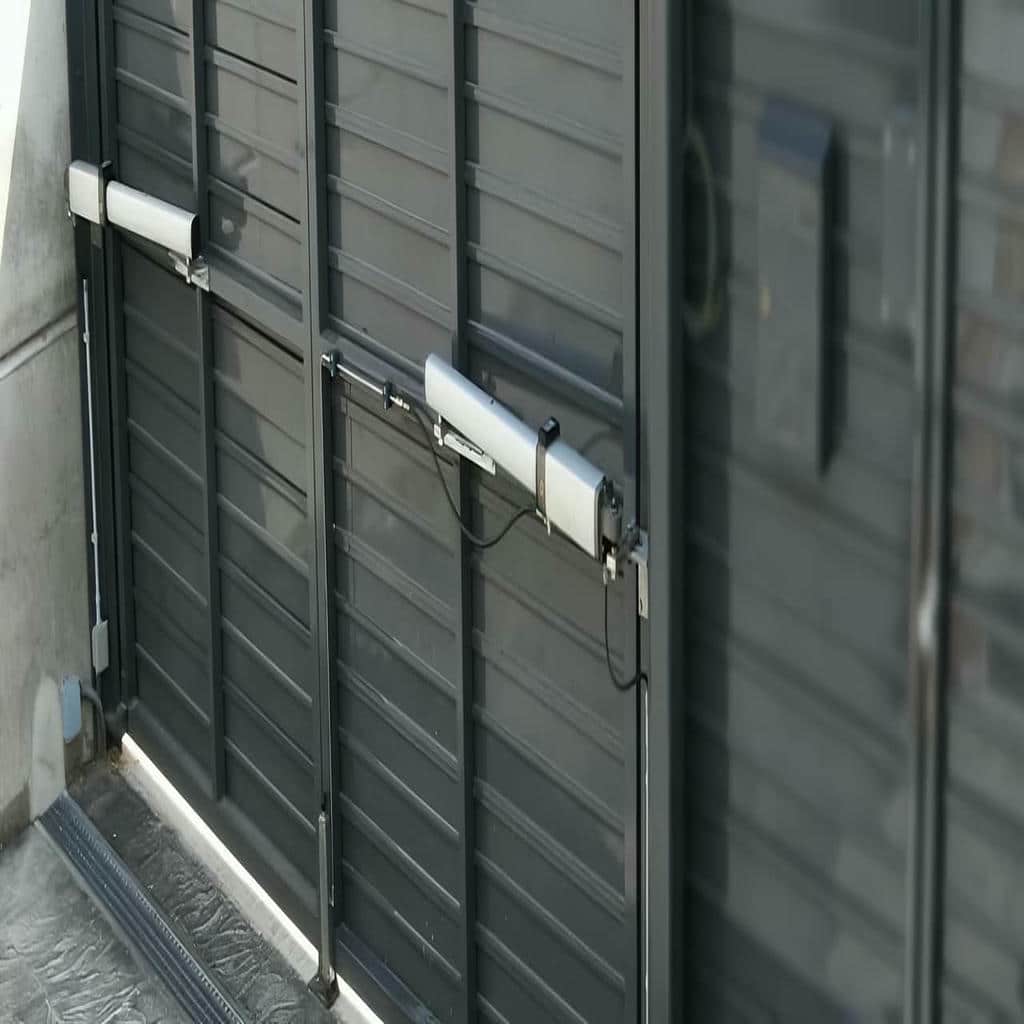

طرح کم ولتاژ با توقف نرم و باتری
طرح دوم از موتور کم ولتاژ و برد قابل برنامه ریزی استفاده می کند تا سرعت, نیرو و توقف جک دقیق تر کنترل شوند. شروع تدریجی باعث می شود شفت بلند بدون ضربه اولیه بار لنگه را دریافت کند و کاهش سرعت انتهایی نیز فشار روی استاپ, قفل و پایه را کم می نماید. این ویژگی برای درب عریض اهمیت دارد, زیرا انرژی حرکتی لنگه در سرعت بالا بیشتر می شود. برد مناسب باید امکان تنظیم جداگانه دو بازو, تأخیر لنگه ها و حساسیت مانع را فراهم کند تا حرکت درب لولایی هماهنگ باقی بماند.
قابلیت اتصال باتری, دسترسی را هنگام قطع برق حفظ می کند, اما ظرفیت باتری باید با وزن درب, مصرف موتور و تعداد حرکت اضطراری هماهنگ باشد. افت ولتاژ کابل یا منبع تغذیه ضعیف می تواند گشتاور را کاهش دهد و توقف کاذب ایجاد کند. باتری, شارژر و اتصالات باید دوره ای آزمایش شوند, زیرا وجود باتری بدون کنترل سلامت تضمین کننده عملکرد اضطراری نیست. کنترل نرم نیز نمی تواند لولای خشک, براکت خارج از راستا یا شفت تحت فشار جانبی را جبران کند و نصب مکانیکی همچنان پایه عملکرد پایدار است.

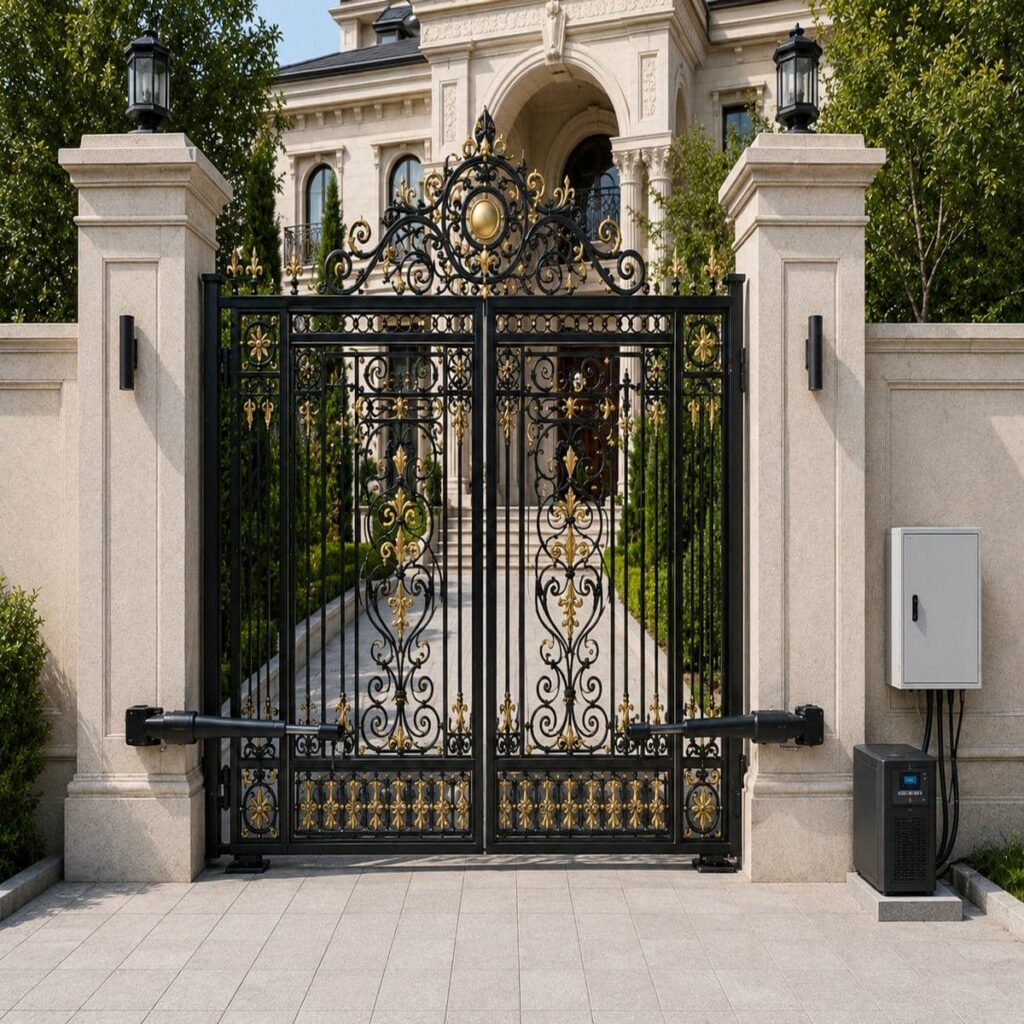

طرح برق شهری با گیربکس تقویت شده
طرح سوم با موتور برق شهری و گیربکس تقویت شده برای دربی استفاده می شود که به گشتاور پایدار و ساختار تغذیه مستقیم نیاز دارد. چرخ دنده, یاتاقان و محور خروجی در این مدل باید بار لنگه عریض و تغییر جهت مکرر را تحمل کنند. توان مناسب زمانی مفید است که گیربکس لقی کنترل شده داشته باشد و پوسته زیر فشار پایه تغییر شکل ندهد. برد فرمان نیز باید زمان موتور را محدود کند تا پس از رسیدن درب به استاپ, گیربکس برای مدت طولانی تحت بار باقی نماند.
کابل کشی این طرح به سطح مقطع مناسب, اتصال ارت و حفاظت در برابر نوسان نیاز دارد. افت ولتاژ باعث افزایش جریان و دمای سیم پیچ می شود و ممکن است حرکت در بخش سنگین مسیر کند گردد. در نصب فضای باز, آب بندی ورودی کابل و پوشش اتصالات اهمیت زیادی دارند. صدای جدید گیربکس, افزایش دمای پوسته یا تأخیر در شروع حرکت باید زود بررسی شود. انتخاب این طرح برای درب کم تردد یا پرتردد به چرخه کاری موتور وابسته است و ولتاژ برق به تنهایی سطح دوام را مشخص نمی کند.

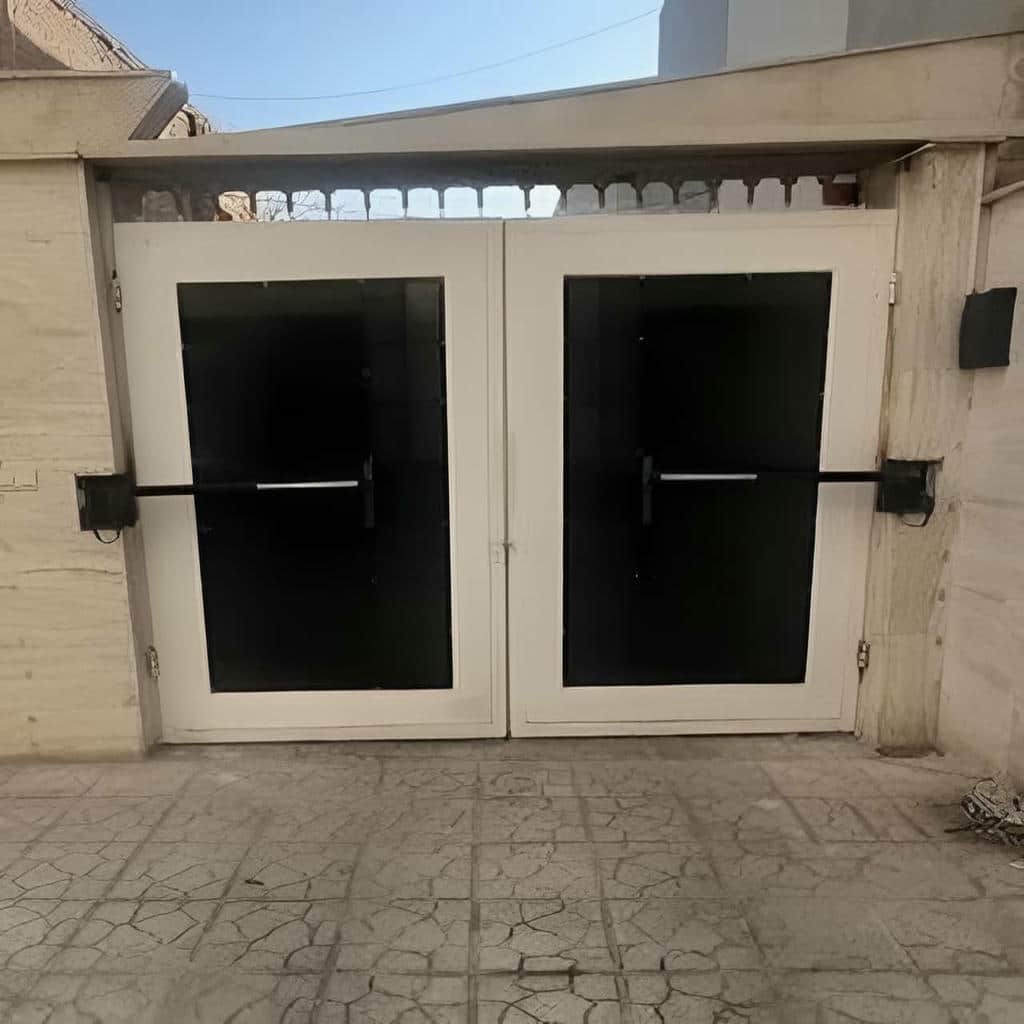

طرح تلسکوپی شفت بلند با بدنه جمع وجور
طرح چهارم از ساختار تلسکوپی استفاده می کند تا کورس بلند را در بدنه ای کوتاه تر فراهم سازد. چند بخش شفت به صورت مرحله ای حرکت می کنند و برای فضایی مناسب اند که بدنه خطی بلند با دیوار یا اجزای داخلی ورودی تداخل دارد. این ساختار می تواند ظاهر منظم تری ایجاد کند, اما کیفیت هدایت هر مرحله و آب بندی میان قطعات اهمیت بیشتری پیدا می کند. اگر یکی از بخش ها در اثر آلودگی یا ناهم راستایی سنگین شود, سرعت حرکت یکنواخت نمی ماند و فشار اضافی به موتور وارد می شود.
سطح شفت های تلسکوپی باید تمیز و مقاوم به خوردگی باشد و بوش ها نباید لقی ضربه ای ایجاد کنند. استفاده از روان کننده نامناسب روی بخش خارجی می تواند گردوغبار را جذب کند و به آب بند آسیب بزند. براکت ها باید راستای حرکت چندمرحله ای را ثابت نگه دارند, زیرا تاب کوچک در این ساختار سریع تر به گیرکردن منجر می شود. انتخاب طرح تلسکوپی باید بر اساس محدودیت واقعی فضا انجام شود و امکان سرویس, بازکردن کاور و تأمین قطعات مصرفی نیز پیش از سفارش بررسی گردد.
- کورس بلند دامنه حرکت را افزایش می دهد اما به تنهایی قدرت موتور را بیشتر نمی کند.
- شفت بلند به براکت هم محور و بوش مقاوم نیاز دارد.
- مدل کم ولتاژ کنترل نرم و باتری پشتیبان را فراهم می کند.
- گیربکس تقویت شده باید همراه چرخه کاری مناسب انتخاب شود.
- ساختار تلسکوپی برای فضای محدود به نگهداری دقیق تری نیاز دارد.
متریال شفت و ساختار گیربکس در عملکرد بلندمدت
کیفیت جک درب پارکینگ لولایی شفت بلند از هماهنگی موتور, چرخ دنده, شفت, بوش و پوسته حاصل می شود. هرچه شفت بلندتر باشد, اثر ناهم محوری و بار جانبی بر آن بیشتر می شود؛ بنابراین قطر, آلیاژ و کیفیت سطح نقش مهمی در جلوگیری از خمش و سایش دارند. گیربکس باید نیروی موتور را با صدای کنترل شده و لقی محدود منتقل کند و یاتاقان ها نیز محور را در راستای ثابت نگه دارند. پوسته و پوشش بدنه از قطعات در برابر رطوبت و خوردگی محافظت می کنند. در کنار متریال داخلی, کیفیت براکت و محل اتصال به ستون تعیین می کنند نیرو بدون پیچش به سازه منتقل شود. ارزیابی فنی باید تمام این مسیر را یکپارچه ببیند و تنها به ظاهر بلند بازو یا عدد توان موتور تکیه نکند.
آلیاژ شفت و مقاومت در برابر خمش
شفت بلند در طول حرکت نیروی کشش و فشار را تحمل می کند و اگر براکت ها هم راستا نباشند, بار خمشی نیز به آن وارد می شود. آلیاژ مناسب باید استحکام کافی و سطح مقاوم در برابر زنگ زدگی داشته باشد. قطر کمتر از نیاز می تواند باعث تغییر شکل جزئی شود که در ابتدا فقط با سنگینی بخشی از کورس دیده می شود, اما به مرور بوش و آب بند را فرسوده می کند. سطح شفت باید بدون خراش عمیق باشد تا هنگام عبور از بوش, اصطکاک و سایش نامتقارن ایجاد نشود.
پوشش سطحی زمانی مؤثر است که در حمل, نصب و نگهداری آسیب نبیند. برخورد ابزار یا جوشکاری نزدیک شفت می تواند سطح را خراش دهد و محل شروع خوردگی ایجاد کند. شفت نباید به عنوان دستگیره برای جابه جایی جک استفاده شود و در بسته بندی نیز باید از تماس با براکت فلزی محافظت گردد. هنگام سرویس, تغییر رنگ, زنگ زدگی, خمیدگی و لقی بررسی می شوند. اگر شفت آسیب دیده باشد, تعویض آب بند بدون اصلاح سطح معمولاً نشتی یا سایش را دوباره ایجاد خواهد کرد.
چرخ دنده و یاتاقان مناسب کورس بلند
گیربکس سرعت موتور را کاهش می دهد و گشتاور لازم را به مکانیزم شفت منتقل می کند. دقت درگیری چرخ دنده ها بر صدا, راندمان و طول عمر اثر دارد. لقی زیاد هنگام تغییر جهت صدای تقه ایجاد می کند و درگیری فشرده نیز دما و مصرف جریان را بالا می برد. متریال چرخ دنده باید بار لحظه ای شروع حرکت و فشار باد را تحمل کند. روان کار داخلی نیز باید در دامنه دمایی محل نصب پایداری خود را حفظ نماید و پس از توقف طولانی از سطح دندانه ها جدا نشود.
یاتاقان ها محور را در راستای دقیق نگه می دارند و مانع انتقال لرزش به پوسته می شوند. اگر براکت یا سطح نصب تاب داشته باشد, پوسته گیربکس تحت تنش قرار می گیرد و یاتاقان یک طرفه فرسوده می شود. نشانه این وضعیت می تواند صدای سایشی, لرزش یا افزایش دمای موضعی باشد. تعویض یاتاقان بدون رفع ناهم راستایی, خرابی را تکرار می کند. پیچ های پایه باید با گشتاور مناسب بسته شوند و سطح اتصال نیز صاف باشد تا پوسته در زمان نصب پیچش پیدا نکند.
بوش, آب بند و هدایت دقیق شفت
بوش شفت را در امتداد محور هدایت می کند و بازی جانبی را محدود نگه می دارد. در جک شفت بلند, کیفیت این قطعه اهمیت بیشتری دارد, زیرا فاصله بلندتر می تواند اثر لقی را در انتهای شفت تشدید کند. فرسودگی بوش معمولاً با صدای ضربه, لرزش و تغییر سرعت در بخشی از مسیر همراه است. متریال بوش باید با سطح شفت و شرایط فضای باز سازگار باشد و بدون جذب آلودگی, حرکت روان ایجاد کند. فشار جانبی دائمی می تواند حتی بوش باکیفیت را زود فرسوده سازد.
آب بند از ورود گردوغبار و رطوبت به بخش داخلی جلوگیری می کند و سطح شفت باید بدون خراش از کنار آن عبور نماید. شست وشوی مستقیم یا استفاده از مواد خورنده می تواند به لبه آب بند آسیب بزند. روان کننده خارجی نامتناسب نیز احتمال جذب آلودگی را افزایش می دهد. در سرویس دوره ای, تمیزی محل ورود شفت, وضعیت بوش و صدای حرکت بررسی می شوند. اگر شفت در بخش مشخصی سنگین می شود, ابتدا هم محوری براکت و سلامت بوش کنترل می گردد و افزایش قدرت موتور راه حل اولیه محسوب نمی شود.
پوسته, رنگ و محافظت از بدنه کشیده
پوسته بلند جک سطح بیشتری در معرض رطوبت, تابش و ضربه دارد و پوشش آن باید مقاومت مناسبی در فضای باز ایجاد کند. رنگ یکنواخت علاوه بر ظاهر, از شروع خوردگی روی بدنه جلوگیری می کند. درزهای کاور, پیچ ها و محل ورود کابل نقاط حساس نفوذ آب هستند. گلند مناسب و مسیر صحیح کابل مانع هدایت آب به داخل می شوند. بدنه نباید در جایی نصب شود که هنگام بازشدن درب به دیوار یا خودرو برخورد کند یا زیر جریان مستقیم آب قرار گیرد.
سرویس پذیری نیز بخشی از طراحی پوسته است. کاور باید بدون آسیب به کابل و آب بندی باز شود و فضای کافی برای دسترسی به موتور و گیربکس وجود داشته باشد. خراش عمیق رنگ باید پیش از گسترش زنگ زدگی ترمیم گردد. پیچ های کاور نباید بیش ازحد سفت شوند, زیرا تغییر شکل لبه می تواند مسیر نفوذ آب بسازد. هنگام انتخاب رنگ و فرم ظاهری, هماهنگی با درب اهمیت دارد, اما مقاومت بدنه و امکان تعمیر باید بر ظاهر صرف اولویت داشته باشند.
- قطر و آلیاژ شفت باید با عرض و وزن لنگه هماهنگ باشند.
- خراش سطح شفت عمر بوش و آب بند را کاهش می دهد.
- چرخ دنده دقیق از صدای ضربه و افزایش دمای گیربکس جلوگیری می کند.
- فشار جانبی عامل اصلی فرسودگی زودرس بوش است.
- پوسته بلند به پوشش مقاوم و آب بندی دقیق نیاز دارد.
اندازه گیری کورس و نصب استاندارد جک شفت بلند
نصب جک شفت بلند باید از اندازه گیری دقیق ستون و مسیر حرکت آغاز شود, زیرا چند سانتی متر خطا در محل براکت می تواند زاویه بازشو و نیروی مؤثر را تغییر دهد. عرض و وزن هر لنگه, عمق ستون, فاصله محور لولا تا لبه داخلی, سطح بادگیر و فضای آزاد پشت درب ثبت می شوند. سپس طول کورس و موقعیت دو پایه بر اساس هندسه واقعی تعیین می گردند. براکت عقب روی بخش مقاوم ستون و براکت جلو روی پروفیل اصلی درب نصب می شود. شفت باید در تمام مسیر بدون فشار جانبی حرکت کند و استاپ مکانیکی پیش از رسیدن آن به محدودیت داخلی, حرکت را متوقف سازد. پس از اجرای مکانیکی, زمان موتور, توقف نرم و هماهنگی لنگه ها تنظیم می شوند تا طول بازو به حرکت کنترل شده تبدیل شود.
محاسبه کورس از روی عمق ستون و زاویه بازشو
عمق ستون فاصله ای ایجاد می کند که بازو باید هنگام چرخش لنگه جبران نماید. هرچه محور لولا عقب تر باشد, مسیر هندسی پیچیده تر می شود و ممکن است کورس بیشتری لازم باشد. زاویه بازشو نیز مقدار حرکت شفت را تغییر می دهد. انتخاب فقط بر اساس عنوان شفت بلند می تواند به بازویی منجر شود که کورس آن همچنان برای پروژه کافی نیست یا بیش ازحد بلند است. اندازه گیری باید با درنظرگرفتن محل واقعی براکت, ضخامت ستون و فضای آزاد پشت درب انجام شود.
نقشه جانمایی پیش از نصب کمک می کند وضعیت بازو در حالت بسته, نیمه باز و کاملاً باز بررسی شود. شفت نباید در هیچ حالت به انتهای داخلی برسد و بهتر است بخشی از دامنه ایمن آن باقی بماند. اگر کورس بیش ازحد باشد, بدنه طولانی تر و فضای نصب بزرگ تری لازم خواهد شد. در ستون بسیار عمیق ممکن است بازوی مفصلی انتخاب منطقی تری باشد. مقایسه باید میان کورس قابل استفاده, نیروی مؤثر و استحکام پایه انجام شود, نه اینکه فقط بیشترین طول موجود انتخاب گردد.

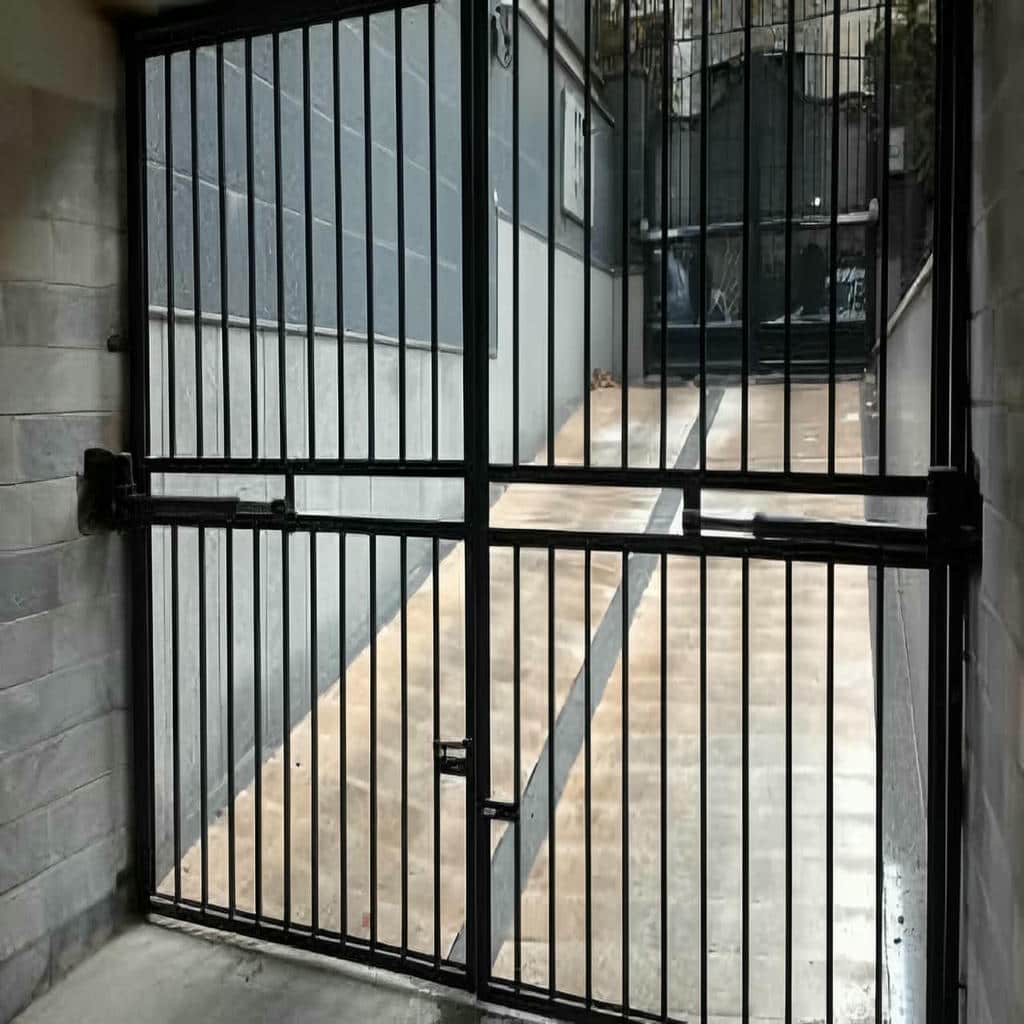

تقویت براکت و اتصال به پروفیل اصلی
براکت عقب نیروی موتور را به ستون منتقل می کند و باید روی بتن, فلز یا صفحه ای مقاوم نصب شود. در ستون فلزی, جوش باید به عضو سازه ای برسد و در ستون بنایی نیز صفحه و انکر متناسب لازم است. براکت جلو روی پروفیل اصلی لنگه نصب می شود؛ اتصال به ورق تزئینی یا بخش نازک تحت نیروی رفت وبرگشتی تغییر شکل می دهد. برای درب سنگین, صفحه تقویتی می تواند تنش را در سطح بزرگ تری پخش کند و از ترک موضعی جلوگیری نماید.
پس از جوشکاری, راستای دو براکت دوباره کنترل می شود, زیرا انقباض فلز می تواند پایه را جابه جا کند. پین ها باید بدون گیرکردن حرکت کنند و در عین حال لقی ضربه ای نداشته باشند. شفت بلند هر انحراف کوچک را برجسته تر می کند و ممکن است در میانه کورس سنگین شود. پیش از رنگ نهایی پایه ها, چند چرخه دستی و موتوری انجام می شود تا موقعیت صحیح تأیید گردد. پوشش ضدخوردگی روی بخش های جوش خورده نیز باید ترمیم شود تا رطوبت از محل اتصال وارد سازه نگردد.
تنظیم زمان موتور و هماهنگی دو لنگه
زمان موتور باید کمی بیشتر از حرکت واقعی تنظیم شود, اما ادامه فرمان پس از برخورد درب با استاپ نباید طولانی باشد. در سیستم دو لنگه, هر بازو ممکن است به دلیل اختلاف وزن, اصطکاک یا زاویه نصب زمان متفاوتی نیاز داشته باشد. برد باید امکان تنظیم مستقل و تأخیر میان دو موتور را فراهم کند. در درب هم پوشان, لنگه ای که روی دیگری قرار می گیرد باید در ترتیب درست باز و بسته شود تا لبه ها یا قفل با یکدیگر برخورد نکنند.
توقف نرم پیش از استاپ فعال می شود تا انرژی حرکتی لنگه کاهش یابد. اگر این نقطه بسیار زود انتخاب شود, حرکت کند و طولانی می شود و اگر دیر باشد, ضربه باقی می ماند. افزایش قدرت موتور برای جبران تنظیم نادرست توصیه نمی شود. چند چرخه با شرایط باد و وزن واقعی انجام می شود تا رفتار دو بازو بررسی گردد. تغییر ناگهانی زمان یک سمت می تواند نشانه افت ولتاژ, فشار قفل, خشکی لولا یا ناهم محوری باشد و باید علت مکانیکی آن مشخص شود.
کابل کشی و آزمون ایمنی پس از اجرا
کابل موتور, فتوسل, فلاشر و قفل باید در لوله محافظ و دور از آب, لبه تیز و کشش مکانیکی اجرا شوند. سطح مقطع سیم با فاصله و جریان موتور هماهنگ می شود تا افت ولتاژ رخ ندهد. تابلو فرمان در محل خشک و قابل دسترس نصب می گردد و ورودی کابل ها با گلند مناسب آب بندی می شوند. کابل متحرک نباید هنگام بازشدن لنگه کشیده شود. اتصال ارت و حفاظت در برابر نوسان نیز برای تجهیزات فضای باز ضروری هستند.
آزمون نهایی باید عملکرد فتوسل, تشخیص مانع, فلاشر, قفل, باتری و خلاص کن دستی را پوشش دهد. فتوسل در چند نقطه مسیر خودرو و عابر بررسی می شود و توقف یا برگشت درب باید قابل پیش بینی باشد. خلاص کن نیز در قطع برق آزمایش می گردد تا فشار مکانیکی مانع استفاده دستی نشود. پس از تحویل, ابعاد براکت, تنظیمات برد و مدل قطعات ثبت می شوند. این اطلاعات در سرویس یا تعویض آینده از انتخاب بازوی ناسازگار و تنظیم دوباره بر پایه حدس جلوگیری می کنند.
- کورس از روی عمق ستون, محل براکت و زاویه بازشو محاسبه شود.
- شفت نباید در حالت باز یا بسته به انتهای داخلی برسد.
- براکت جلو روی پروفیل اصلی و صفحه تقویتی نصب گردد.
- زمان و توقف نرم هر لنگه به صورت مستقل تنظیم شوند.
- آزمون تحویل باید قفل, باتری, فتوسل و خلاص کن را شامل شود.
قیمت, سفارش و خدمات سازه سنتر برای جک شفت بلند
قیمت جک درب پارکینگ لولایی شفت بلند به طول کورس, قطر شفت, ظرفیت گیربکس و امکانات برد فرمان وابسته است. مدل خطی استاندارد, تلسکوپی, هیدرولیکی یا انکودردار از نظر قطعات, شرایط نصب و روش نگهداری یکسان نیست. کیفیت بوش, پوشش شفت, براکت فولادی, قفل برقی و تجهیزات ایمنی نیز سطح سفارش را تغییر می دهند. وضعیت ستون و لنگه بخش دیگری از هزینه اجرا را مشخص می کند؛ ممکن است محل پایه به تقویت, لولا به اصلاح یا مسیر کابل به زیرسازی نیاز داشته باشد. سازه سنتر در بررسی و مقایسه مدل ها, طول ظاهری جک را جدا از ظرفیت واقعی و هندسه نصب ارزیابی نمی کند. این رویکرد کمک می کند سفارش نهایی از نظر زاویه بازشو, دوام شفت, ایمنی و خدمات با پروژه هماهنگ باشد.
عوامل فنی مؤثر بر قیمت جک کورس بلند
طول کورس و قطر شفت نخستین عوامل فنی هستند, زیرا افزایش طول به متریال مقاوم تر, بوش دقیق تر و پوسته بزرگ تر نیاز دارد. نوع گیربکس, توان موتور, ولتاژ کاری و چرخه استفاده نیز سطح محصول را تغییر می دهند. مدل انکودردار, باتری پذیر یا هیدرولیکی قطعات و کنترل متفاوتی دارد. کیفیت پوشش و آب بندی نیز در نصب فضای باز مهم است. مقایسه فقط بر اساس طول بازو یا توان اعلامی نمی تواند تفاوت واقعی دوام و عملکرد را نشان دهد.
متعلقات نصب و ایمنی نیز بر قیمت نهایی اثر دارند. براکت تقویت شده, صفحه پشتیبان, قفل برقی, فتوسل, فلاشر و باتری بخشی از پکیج هستند. اگر ستون یا لولا نیاز به اصلاح داشته باشد, حجم اجرا تغییر می کند. هزینه کمتر در صورت استفاده از پایه ضعیف یا حذف استاپ مکانیکی, انتخاب اقتصادی محسوب نمی شود؛ زیرا می تواند خرابی شفت و گیربکس را افزایش دهد. بررسی ضمانت, دسترسی به بوش و شفت سازگار و کیفیت راه اندازی برای مقایسه حرفه ای ضروری است.
مراحل سفارش و ثبت ابعاد فنی درب
برای سفارش باید عکس داخل درب در حالت باز و بسته, عرض هر لنگه, عمق ستون, محل محور لولا و زاویه مورد نیاز ارائه شود. وزن تقریبی, میزان بادگیری, تعداد تردد و فضای پشت لنگه نیز اهمیت دارند. نیاز به باتری, انکودر, قفل برقی یا مدل تلسکوپی از ابتدا مشخص می شود. این اطلاعات تعیین می کنند چه کورسی لازم است و براکت ها در چه محدوده ای نصب می شوند. سفارش فقط با عنوان شفت بلند, احتمال انتخاب طول نامناسب یا بدنه ناسازگار با محل را افزایش می دهد.
پس از بررسی, فهرست تجهیزات شامل بازوها, برد فرمان, براکت, فتوسل, فلاشر, قفل, ریموت و متعلقات ثبت می شود. سازه سنتر می تواند سازگاری کورس, ولتاژ, برد و تجهیزات ایمنی را پیش از ارسال کنترل کند. ثبت مدل دقیق بازو و ابعاد نصب برای تعمیرات آینده مفید است. زمان اجرا نیز پس از رفع ایراد لولا و آماده شدن محل پایه تعیین می شود. این ترتیب باعث می شود نصاب به جای اصلاح عجولانه در محل, بر اساس اندازه های تأییدشده نصب را انجام دهد.

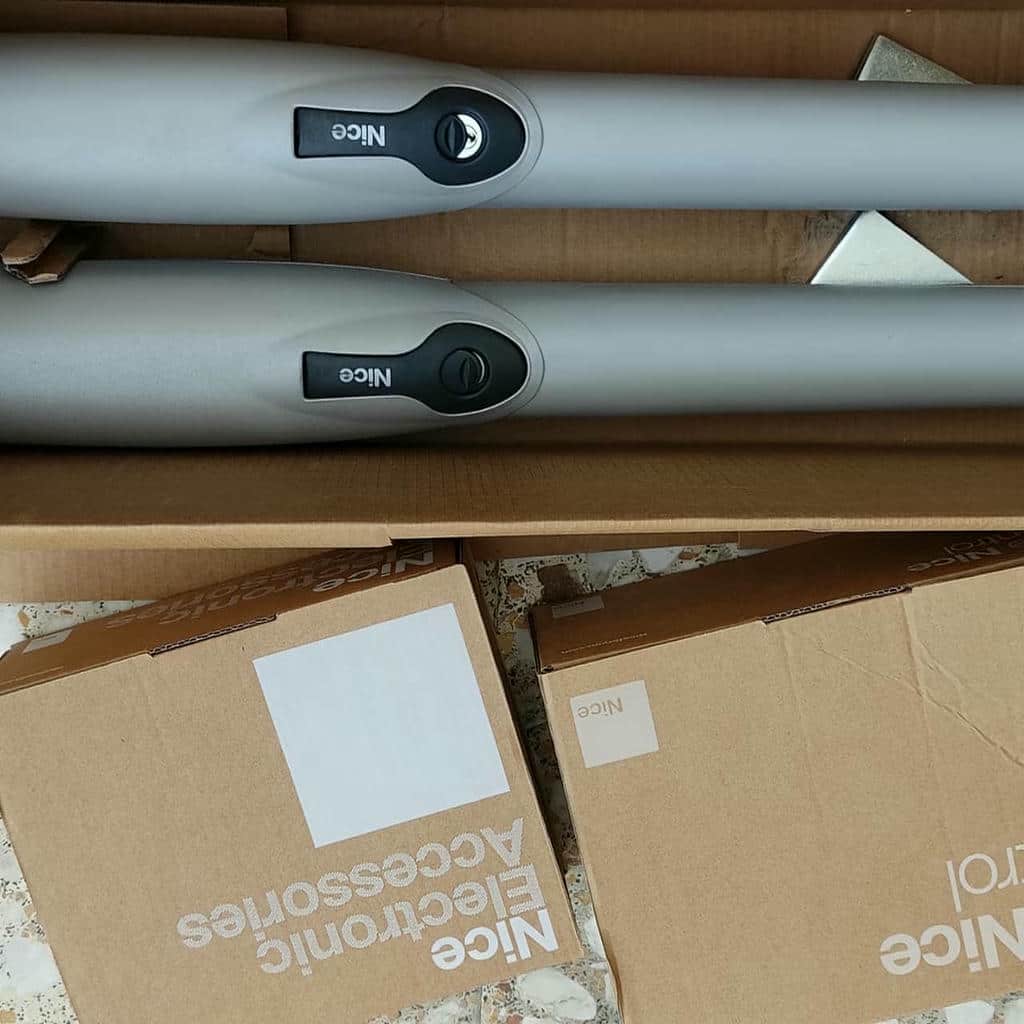

بسته بندی و ارسال بازوی شفت بلند
بدنه بلند باید در بسته بندی مهار شود تا هنگام حمل خم نشود یا شفت تحت ضربه جانبی قرار نگیرد. براکت ها و قطعات فلزی نباید با سطح شفت تماس مستقیم داشته باشند. برد, فتوسل و ریموت نیز در بسته جدا و دارای ضربه گیر نگهداری می شوند. کابل ها نباید زیر فشار قرار گیرند و گلند ورودی نیز از ضربه محافظت شود. برچسب گذاری اقلام کمک می کند بازوها, پایه ها و تجهیزات هر سمت در زمان نصب به درستی شناسایی شوند.
پس از دریافت, راستای بدنه, سطح شفت, پوسته, کابل و پین ها از نظر ضربه یا خراش بررسی می شوند. تغییر شکل جزئی ممکن است در ظاهر کم باشد, اما پس از نصب به سنگینی حرکت یا سایش بوش منجر شود. تجهیزات تا زمان اجرا باید روی سطح صاف و در محیط خشک نگهداری شوند. قرارگرفتن بار سنگین روی بدنه بلند مجاز نیست. کنترل سلامت هنگام تحویل, ایراد حمل را از خطای نصب جدا می کند و مانع راه اندازی قطعه آسیب دیده خواهد شد.

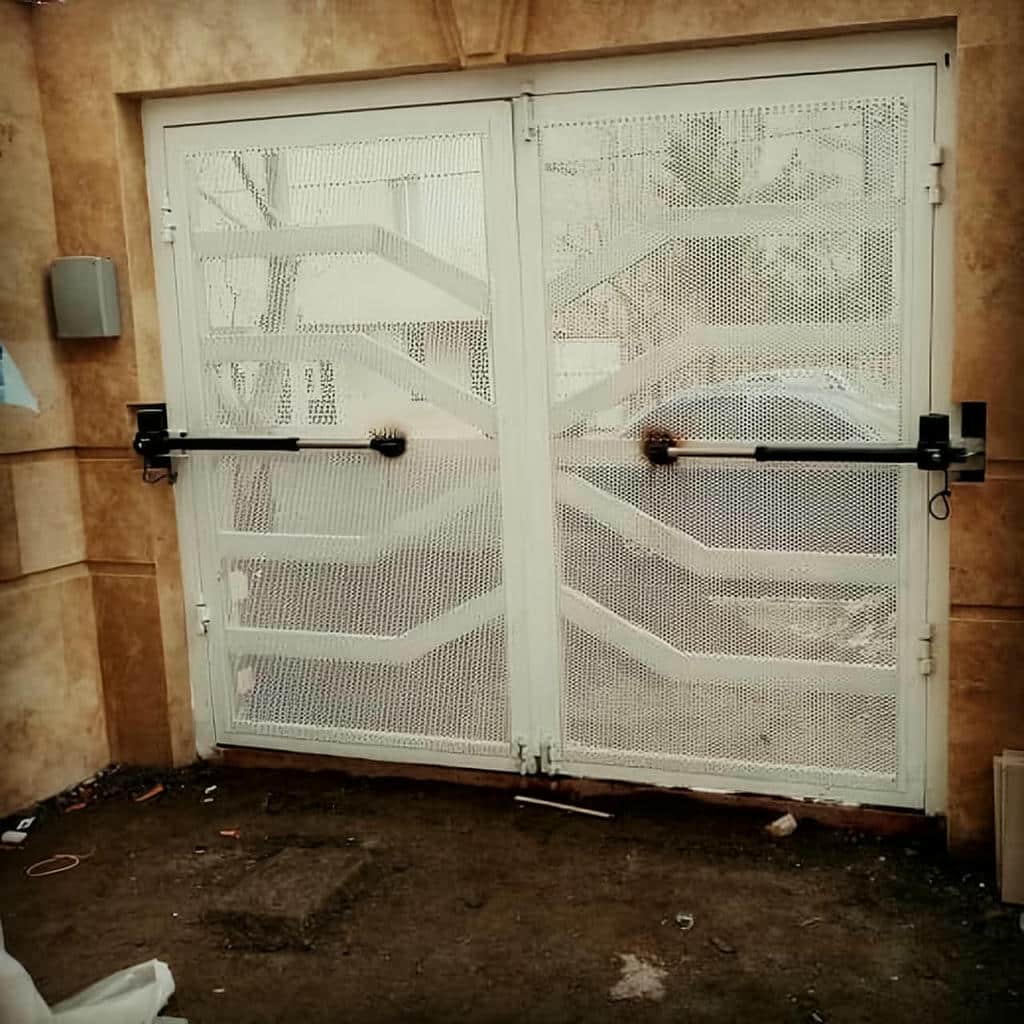

نگهداری و تعمیر تخصصی شفت و گیربکس
نگهداری دوره ای شامل کنترل راستای شفت, لقی بوش, صدای گیربکس, پیچ های براکت و آب بندی پوسته است. تغییر سرعت در بخش مشخصی از کورس می تواند نشانه خمیدگی, فشار جانبی یا فرسودگی بوش باشد. لولا و قفل نیز باید بررسی شوند, زیرا مقاومت آن ها مستقیماً بار بازو را افزایش می دهد. سطح شفت تمیز نگه داشته می شود و از مواد خورنده یا روان کننده نامشخص استفاده نمی گردد. هر خراش یا زنگ زدگی باید پیش از آسیب به آب بند ارزیابی شود.
تعمیر اصولی از حرکت دستی درب و اندازه گیری راستای براکت آغاز می شود. سپس موتور, گیربکس, بوش و شفت بررسی می شوند. تعویض بوش بدون اصلاح براکت خارج از محور, سایش را تکرار می کند و افزایش نیروی برد نیز خمیدگی را پنهان نمی سازد. پس از تعمیر, توقف نرم, زمان دو لنگه, قفل و فتوسل دوباره تنظیم می شوند. چند چرخه کامل برای اطمینان از یکنواختی حرکت لازم است و مشخصات قطعات تعویض شده برای خدمات بعدی ثبت می گردند.
- طول کورس و قطر شفت بر قیمت و دوام محصول اثر دارند.
- تقویت محل براکت بخشی از نصب استاندارد شفت بلند است.
- ثبت عمق ستون از سفارش کورس نامناسب جلوگیری می کند.
- بازوی بلند باید در بسته بندی بدون فشار جانبی مهار شود.
- تعمیر شفت و بوش بدون اصلاح هم محوری پایدار نخواهد بود.
این جک برای لنگه عریض, زاویه بازشوی بیشتر یا ستونی مناسب است که محل براکت به کورس طولانی تری نیاز دارد. بلندبودن شفت به تنهایی دلیل انتخاب نیست و عمق ستون, وزن درب و فضای پشت لنگه باید اندازه گیری شوند. اگر ستون بسیار عمیق باشد, بازوی مفصلی ممکن است هندسه مناسب تری ایجاد کند. انتخاب درست باید نیروی مؤثر, فضای نصب و امکان سرویس را هم زمان پوشش دهد.
طول شفت دامنه جابه جایی را افزایش می دهد, اما قدرت موتور را به صورت خودکار بیشتر نمی کند. گشتاور واقعی به توان موتور, نسبت گیربکس, قطر شفت و زاویه نصب براکت وابسته است. جک کورس بلند با موتور ضعیف یا گیربکس نامتناسب نمی تواند درب سنگین را پایدار حرکت دهد. در مقابل, موتور مناسب نیز اگر براکت خارج از راستا باشد, با فشار جانبی و استهلاک بالا روبه رو می شود.
عرض و وزن هر لنگه, عمق ستون, فاصله محور لولا تا لبه داخلی, زاویه بازشو و فضای پشت درب باید اندازه گیری شوند. محل استاپ, نوع قفل و میزان بادگیری نیز اهمیت دارند. این اطلاعات طول کورس و موقعیت براکت ها را تعیین می کنند. بدون اندازه گیری دقیق ممکن است شفت به انتهای داخلی برسد, زاویه مطلوب ایجاد نشود یا بدنه بلند با دیوار و اجزای درب برخورد کند.
عکس واضح از داخل درب, ابعاد لنگه ها, عمق ستون, وضعیت لولا و تعداد تردد لازم است. نیاز به باتری, انکودر, قفل برقی یا ساختار تلسکوپی نیز باید مشخص شود. این اطلاعات انتخاب موتور, گیربکس, قطر شفت و برد مناسب را دقیق تر می کنند. خرید تنها بر اساس طول ظاهری بازو می تواند به انتخاب مدلی منجر شود که از نظر قدرت یا جانمایی با پروژه سازگار نیست.
طول کورس, قطر و آلیاژ شفت, ظرفیت گیربکس, ولتاژ موتور و امکانات برد از عوامل اصلی هستند. فتوسل, قفل, باتری, براکت تقویت شده و ریموت نیز دامنه سفارش را تغییر می دهند. وضعیت ستون و لولا ممکن است به اصلاح یا زیرسازی نیاز داشته باشد. برای مقایسه صحیح باید پکیج کامل شامل بازو, تجهیزات, نصب, راه اندازی, ضمانت و خدمات بررسی شود.
سنگین شدن بخشی از کورس, صدای سایشی, لرزش, لقی انتهای شفت یا خراش سطح از نشانه های نیاز به بررسی هستند. عیب یابی از هم محوری براکت و حرکت دستی درب آغاز می شود. اگر شفت خم یا بوش فرسوده باشد, افزایش قدرت موتور مشکل را برطرف نمی کند. پس از تعمیر باید راستای پایه, توقف نرم و نقطه استاپ دوباره کنترل شوند تا سایش یک طرفه تکرار نگردد.
جمع بندی
انتخاب میان 13 طرح جک درب پارکینگ لولایی شفت بلند باید با اندازه گیری عمق ستون, عرض لنگه, کورس مورد نیاز و وزن واقعی درب انجام شود. طرح خطی کورس بلند برای بسیاری از لنگه های عریض مناسب است, مدل تلسکوپی محدودیت فضای نصب را کاهش می دهد و نمونه کم ولتاژ کنترل نرم و باتری را فراهم می کند. کیفیت شفت, بوش, چرخ دنده و پوسته تنها زمانی به دوام واقعی منجر می شود که براکت ها هم محور, لولا سالم و استاپ مکانیکی دقیق باشند. بلندبودن بازو نباید جای محاسبه فنی را بگیرد, زیرا کورس نامتناسب می تواند زاویه بازشو را محدود یا فشار جانبی ایجاد کند. نگهداری دوره ای نیز باید خراش شفت, لقی بوش, صدای گیربکس و آب بندی را پوشش دهد. سازه سنتر با بررسی و مقایسه مشخصات, مسیر سفارش را دقیق تر می کند. برای مشاوره, خرید یا استعلام قیمت روز, ابعاد کامل درب را ارائه کنید تا پکیج پیشنهادی از نظر نصب, عملکرد و خدمات قابل اطمنان باشد.
