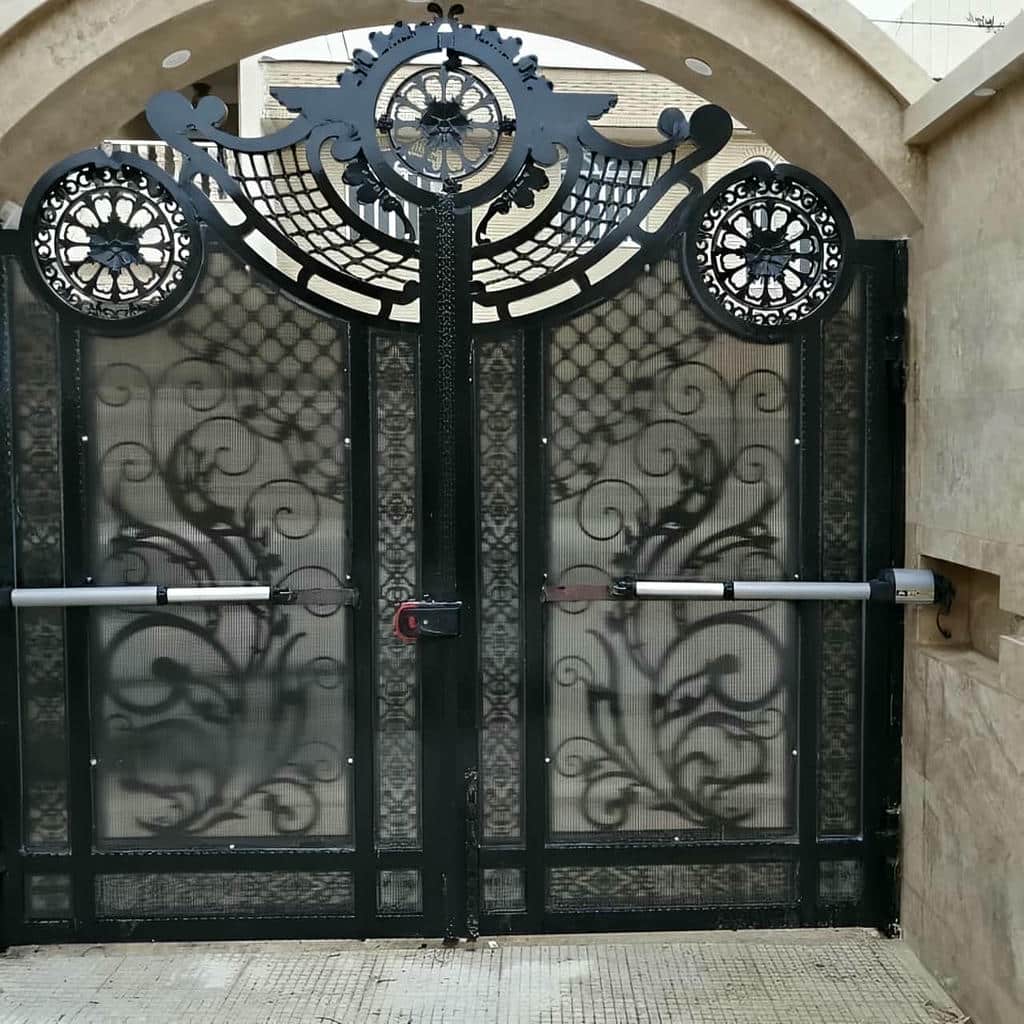

12 مدل درب پارکینگ جک دار بازویی
تطبیق طول کورس بازو با عرض لنگه و نصب براکت روی پروفیل تقویت شده, حرکت درب را نرم می کند و فشار وارد بر گیربکس و لولا را کاهش می دهد. درب پارکینگ جک دار بازویی از سازه فلزی, دو بازوی محرک, برد فرمان, قفل, فتوسل و استاپ مکانیکی تشکیل می شود و عملکرد پایدار آن به هماهنگی همین اجزا وابسته است. در میان 12 مدل کاربردی, تفاوت ها به شکل خطی یا مفصلی بازو, ولتاژ موتور, طول شفت, ظرفیت گیربکس, انکودر, باتری پشتیبان و نوع کنترل حرکت مربوط می شوند. جنس پروفیل, ضخامت ورق, سطح بادگیر, کیفیت لولا, آب بندی پوسته و محل کابل کشی نیز بر دوام سیستم اثر مستقیم دارند. انتخاب نامتناسب ممکن است باعث ضربه در پایان مسیر, ناهماهنگی دو لنگه, خم شدن براکت, داغ شدن موتور یا افزایش صدای چرخ دنده شود. در مقابل, درب پارکینگ جک دار بازویی متناسب با پروژه, ورود خودرو را ایمن تر می کند و سرویس دوره ای ساده تری دارد. معیار خرید باید وزن و عرض هر لنگه, عمق ستون, زاویه بازشو, تعداد تردد و فشار باد را پوشش دهد. قیمت نیز به متریال سازه, مدل جک, برد فرمان, تجهیزات ایمنی, زیرسازی, نصب و خدمات وابسته است. سازه سنتر با برسی داده های واقعی ورودی, مدل مناسب را بر اساس دوام, عملکرد و امکان نگهداری پیشنهاد می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| وزن هر لنگه | وزن پروفیل, ورق, شیشه و تزئینات مقدار گشتاور موتور و ظرفیت لولا و براکت را تعیین می کند. | هر لنگه جداگانه بررسی شود, زیرا وزن دو سمت همیشه برابر نیست. |
| عرض درب | افزایش عرض, مرکز جرم را از محور لولا دور می کند و نیروی بیشتری از جک بازویی می خواهد. | ظرفیت موتور فقط با وزن اسمی درب انتخاب نشود. |
| طول کورس | کورس شفت محل نصب براکت, زاویه بازشو و مقدار نیروی مؤثر بازو را در طول حرکت مشخص می کند. | عمق ستون و فاصله محور لولا پیش از سفارش اندازه گیری شوند. |
| ساختار گیربکس | جنس چرخ دنده, بوش و یاتاقان بر صدا, لقی, انتقال گشتاور و دوام مکانیزم اثر مستقیم دارد. | گیربکس با وزن درب و تعداد تردد هماهنگ انتخاب شود. |
| نوع موتور | موتور کم ولتاژ کنترل نرم و باتری را ساده تر می کند و موتور برق شهری ساختار تغذیه متفاوتی دارد. | نیاز به برق اضطراری و سطح کنترل سرعت در تصمیم لحاظ گردد. |

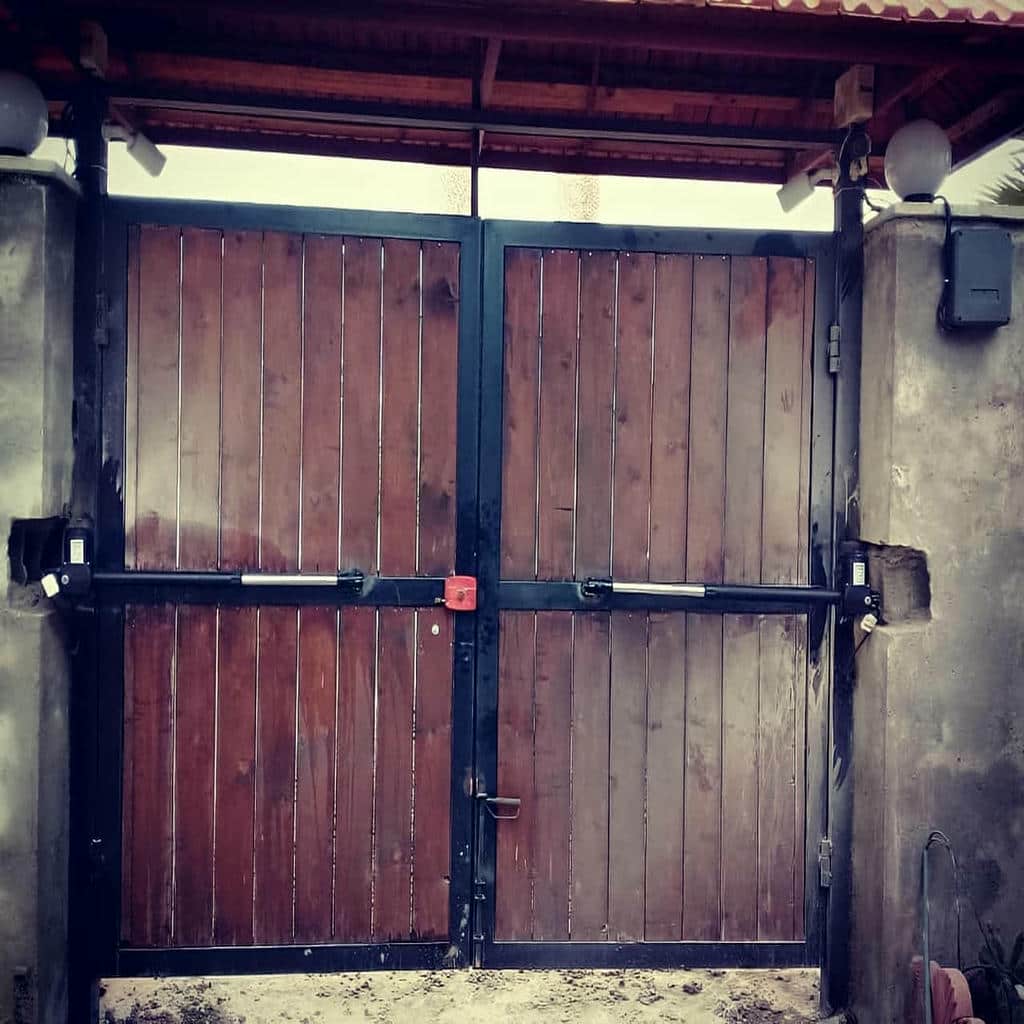

| براکت نصب | براکت فولادی هم محور نیرو را میان بازو, ستون و فریم منتقل می کند و از خمش شفت جلوگیری می نماید. | اتصال براکت به ورق تزئینی یا پروفیل نازک مناسب نیست. |
| قفل و استاپ | قفل برقی و استاپ مکانیکی فشار سکون و ضربه انتهای مسیر را از روی گیربکس کاهش می دهند. | درب عریض یا بادگیر به قفل و استاپ مقاوم نیاز دارد. |
| ایمنی حرکت | فتوسل, فلاشر, تشخیص مانع و خلاص کن دستی خطر برخورد و اختلال دسترسی را محدود می کنند. | عملکرد تجهیزات پس از تنظیم نهایی موتور آزمایش شود. |
| نگهداری دوره ای | کنترل لولا, پیچ براکت, صدای گیربکس, کابل و سنسورها از خرابی ناگهانی جلوگیری می کند. | تغییر صدا, سرعت یا نقطه توقف سریع بررسی گردد. |
اطلاعات تماس
شناخت فنی 12 مدل جک بازویی پارکینگ
مدل های جک بازویی را باید بر اساس هندسه ستون, وزن لنگه, میزان تردد و سطح کنترل حرکت دسته بندی کرد. بازوی خطی برای ستون معمولی و انتقال مستقیم نیرو مناسب است, اما ستون عریض ممکن است به مدل مفصلی نیاز داشته باشد. موتور کم ولتاژ امکان توقف نرم و باتری را فراهم می کند, در حالی که نمونه برق شهری ساختار تغذیه مستقیم تری دارد. کورس کوتاه برای لنگه های کوچک تر و کورس بلند برای عرض بیشتر یا زاویه بازشوی متفاوت کاربرد دارد. سازه سنتر هنگام مقایسه مدل ها, توان درج شده روی موتور را جدا از گیربکس, شفت, براکت و وضعیت لولا بررسی نمی کند. این روش باعث می شود هر قابلیت در جای درست استفاده شود و موتور مجبور نباشد ضعف سازه, قفل یا نصب نادرست را جبران کند.
مدل خطی استاندارد, کم ولتاژ و برق شهری

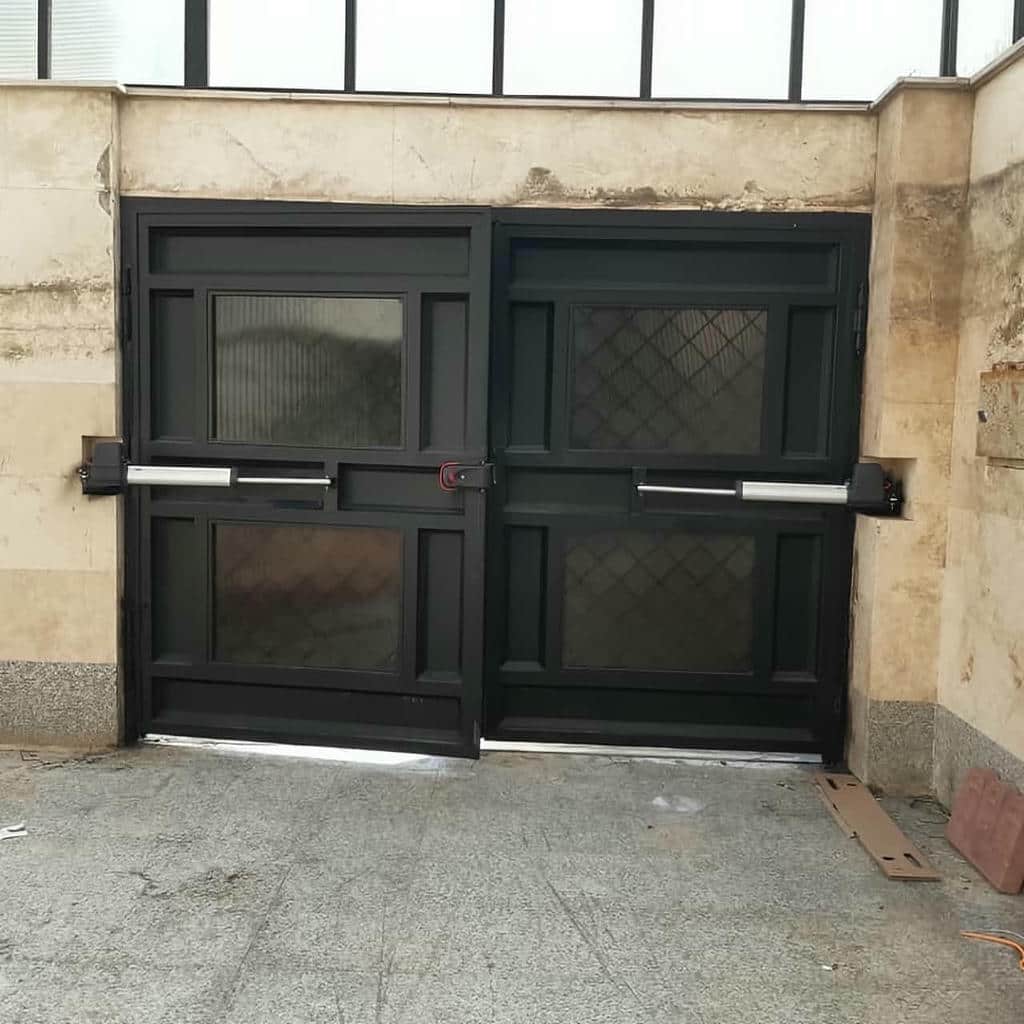

مدل نخست جک خطی استاندارد است که حرکت چرخشی موتور را از طریق گیربکس و پیچ انتقال به حرکت رفت وبرگشتی شفت تبدیل می کند. این مدل برای ستونی مناسب است که محور لولا نزدیک لبه داخلی قرار دارد و فضای کافی پشت لنگه موجود است. انتقال مستقیم نیرو, دسترسی ساده به براکت و تعمیرپذیری مناسب از مزیت های آن محسوب می شوند. محل دو پایه باید دقیق محاسبه شود تا شفت پیش از رسیدن درب به استاپ به انتهای کورس نرسد و در میانه حرکت نیز تحت فشار جانبی قرار نگیرد.

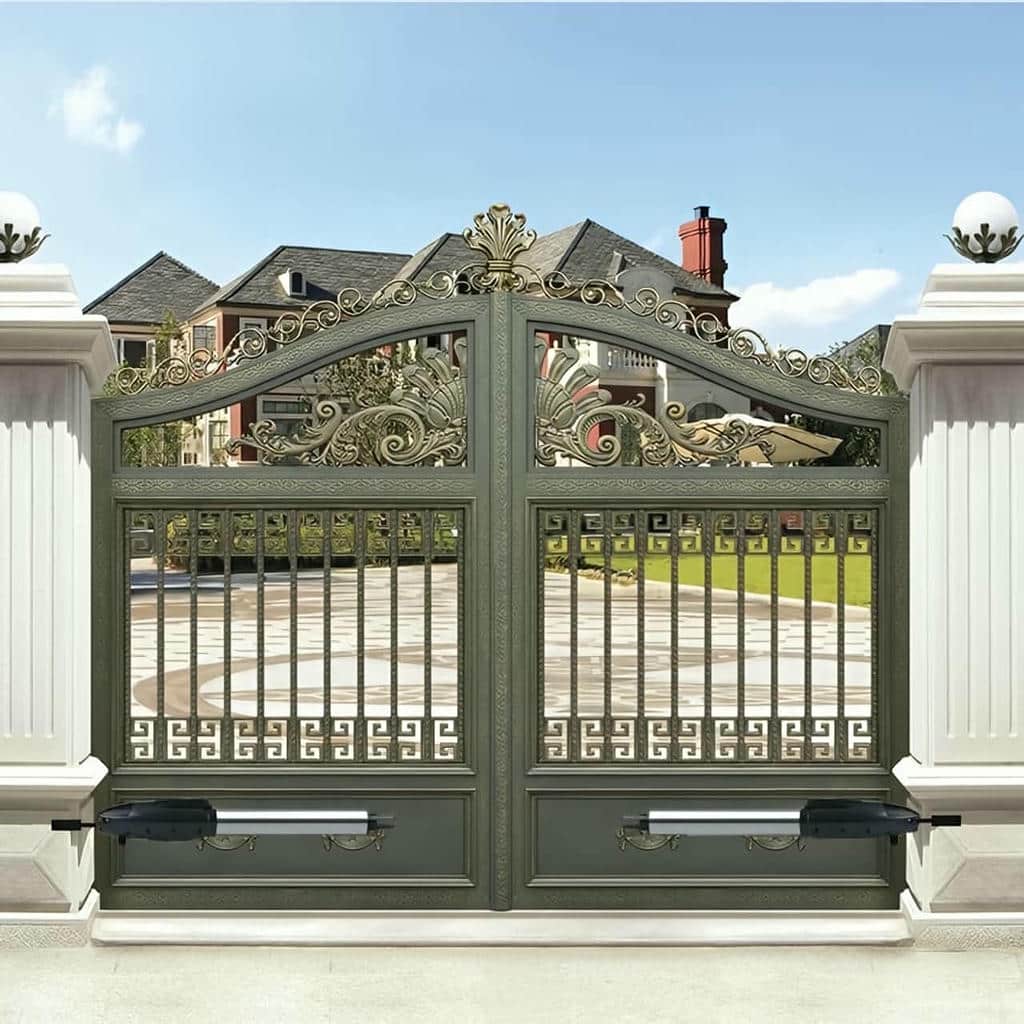

مدل دوم از موتور کم ولتاژ بهره می برد و شروع نرم, کاهش سرعت و باتری پشتیبان را ساده تر می کند. مدل سوم با برق شهری کار می کند و مدار تغذیه مستقیم تری دارد. انتخاب میان این دو به وزن درب, نیاز به حرکت اضطراری, امکانات برد و شرایط کابل کشی وابسته است. افت ولتاژ در هر ساختار می تواند حرکت را کند و دمای موتور را افزایش دهد. کیفیت سیم پیچ, یاتاقان و حفاظت حرارتی باید همراه ولتاژ بررسی شود و هیچ کدام به تنهایی نشانه دوام بالاتر نیستند.
مدل کورس کوتاه, کورس بلند و تلسکوپی
مدل چهارم کورس کوتاه دارد و برای لنگه ای مناسب است که عرض محدود, ستون کم عمق و زاویه بازشوی متعارف دارد. بدنه جمع وجور این مدل فضای کمتری اشغال می کند, اما محل براکت باید دقیق باشد تا دامنه حرکت کافی ایجاد شود. اگر فاصله پایه ها اشتباه انتخاب گردد, بازو پیش از بازشدن کامل درب به محدودیت داخلی می رسد. کورس کوتاه نباید صرفاً به دلیل ظاهر کوچک انتخاب شود و هندسه واقعی درب باید مبنای تصمیم قرار گیرد.

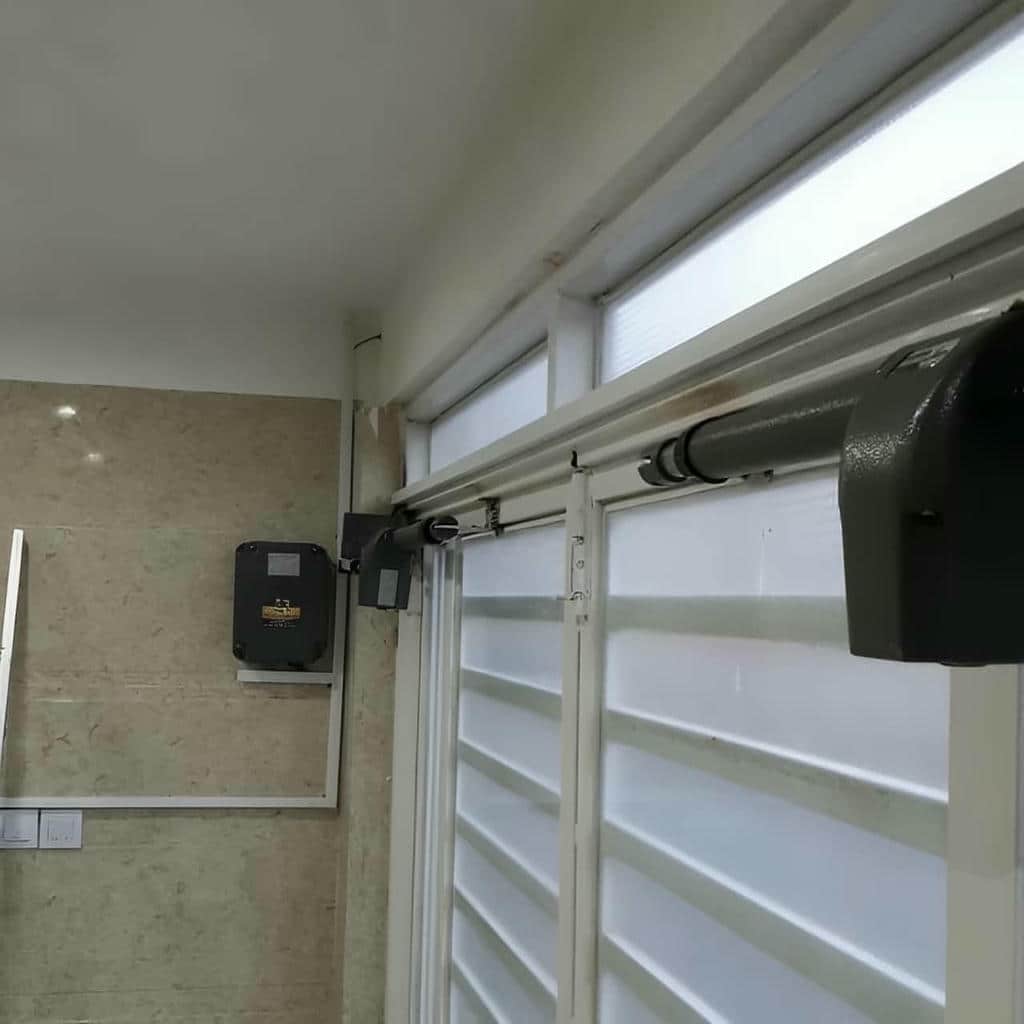

مدل پنجم کورس بلند دارد و برای لنگه عریض یا ستون عمیق تر استفاده می شود. مدل ششم تلسکوپی است و با چند بخش متحرک, کورس مناسب را در بدنه کوتاه تری ایجاد می کند. شفت بلند به قطر و بوش مقاوم نیاز دارد, زیرا ناهم محوری فشار خمشی بیشتری ایجاد می کند. مدل تلسکوپی نیز نسبت به آلودگی و خراش سطح حساس تر است. هر دو ساختار باید با فضای پشت درب, امکان بازکردن کاور و برنامه سرویس دوره ای هماهنگ شوند.
مدل مفصلی, انکودردار و گیربکس تقویت شده
مدل هفتم بازوی مفصلی دارد و برای ستونی مناسب است که محور لولا از لبه داخلی فاصله گرفته است. مفصل ها نیرو را دور ستون منتقل می کنند و از ساخت پایه بلند برای بازوی خطی جلوگیری می نمایند. کیفیت پین, بوش و صفحه موتور در این مدل اهمیت زیادی دارد, زیرا لقی مفصل هنگام تغییر جهت به شکل صدای تقه ظاهر می شود. پایه باید گشتاور پیچشی بازو را تحمل کند و مسیر حرکت مفصل نیز نباید با دیوار, خودرو یا تجهیزات ورودی تداخل داشته باشد.

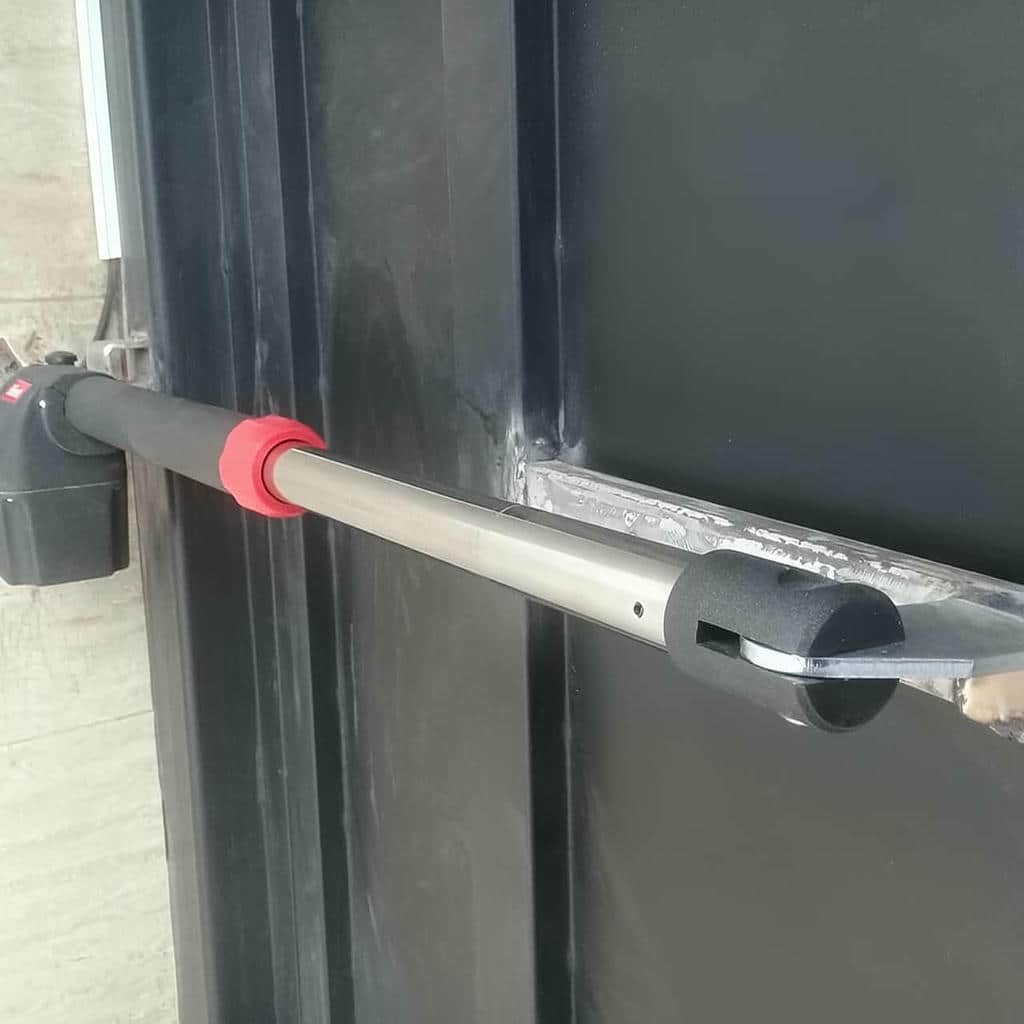

مدل هشتم انکودردار است و اطلاعات موقعیت یا سرعت را به برد ارسال می کند تا توقف و کاهش سرعت دقیق تر شوند. مدل نهم گیربکس تقویت شده دارد و برای درب سنگین تر یا لنگه ای با گشتاور شروع بالاتر مناسب است. انکودر جای فتوسل را نمی گیرد و گیربکس قوی نیز جای لولای سالم را پر نمی کند. کابل حسگر, جنس چرخ دنده, یاتاقان و راستای شفت باید بررسی شوند تا قابلیت الکترونیکی و ظرفیت مکانیکی به عملکرد پایدار منجر گردند.
مدل باتری پذیر, هوشمند و بازوی مخفی
مدل دهم باتری پذیر است و در زمان قطع برق امکان چند حرکت ضروری را فراهم می کند. ظرفیت باتری باید با مصرف موتور, وزن لنگه و تعداد فرمان مورد انتظار هماهنگ باشد. باتری بدون آزمون دوره ای قابل اتکا نیست و کاهش ظرفیت آن ممکن است فقط هنگام قطع برق آشکار شود. محل نصب منبع تغذیه باید خشک, قابل تهویه و قابل دسترس باشد. شارژر و اتصالات نیز باید از نوسان و خوردگی محافظت شوند.
مدل یازدهم به کنترل تلفنی یا سامانه دسترسی متصل می شود و مدل دوازدهم از بازوی مخفی یا مکانیزم زیرسطحی بهره می برد. کنترل هوشمند مدیریت فرمان را ساده تر می کند, اما امنیت ارتباط و امکان بازکردن دستی باید حفظ شوند. بازوی مخفی ظاهر داخلی درب را یکپارچه نگه می دارد, ولی به فونداسیون, زهکشی و دسترسی تعمیر نیاز دارد. امکانات پیشرفته زمانی مفید هستند که سازه, لولا, قفل و کابل کشی نیز با همان دقت اجرا شده باشند.
- مدل خطی برای ستون معمولی و مسیر انتقال مستقیم مناسب است.
- موتور کم ولتاژ امکان توقف نرم و باتری را فراهم می کند.
- کورس بلند به شفت و براکت مقاوم تر نیاز دارد.
- بازوی مفصلی محدودیت ستون عریض را بهتر مدیریت می کند.
- انکودر همراه فتوسل و استاپ مکانیکی استفاده شود.
- مدل مخفی بدون زهکشی و دسترسی تعمیر انتخاب مناسبی نیست.
ساختار گیربکس و فریم در دوام جک بازویی
دوام درب پارکینگ جک دار بازویی از هماهنگی فریم, لولا, براکت, گیربکس, شفت و برد فرمان حاصل می شود. پروفیل باید وزن ورق و تزئینات را بدون تاب تحمل کند و لولا نیز بار عمودی را به ستون انتقال دهد. بازو برای چرخاندن لنگه طراحی شده است و نباید افتادگی یا تماس درب با کف را جبران کند. گیربکس زمانی با صدای کنترل شده کار می کند که چرخ دنده ها لقی مناسب داشته باشند و شفت نیز در راستای صحیح حرکت نماید. پوسته موتور, رنگ فریم و مسیر کابل از قطعات در برابر رطوبت و خوردگی محافظت می کنند. ارزیابی کیفیت باید مسیر کامل نیرو را از موتور تا ستون ببیند, زیرا ضعف یک براکت یا لولای خارج از محور می تواند حتی موتور مناسب را دچار استهلاک زودرس کند.
پروفیل, ورق و تقویت محل براکت
ابعاد پروفیل بر اساس عرض, ارتفاع, وزن پوشش و فشار باد انتخاب می شود. مقطع ضعیف ممکن است در طول زمان خم شود و فاصله لنگه از کف یا سمت مقابل را تغییر دهد. این تغییر, قفل را تحت فشار قرار می دهد و موتور برای شروع حرکت جریان بیشتری مصرف می کند. ورق یکپارچه حریم بصری ایجاد می کند, اما وزن و بادگیری را افزایش می دهد. در طرح مشبک, فشار باد کمتر است, ولی اتصالات تزئینی باید بدون لرزش و با جوش مناسب به فریم متصل شوند.
محل براکت جلو باید از ابتدا در فریم تقویت شود. اتصال بازو به ورق تزئینی یا قوطی نازک, نیروی رفت وبرگشتی را تحمل نمی کند و به مرور تغییر شکل می دهد. صفحه پشتیبان می تواند تنش را در سطح بزرگ تری پخش کند. ترتیب جوشکاری نیز باید طوری باشد که حرارت, فریم را تاب ندهد. پس از تکمیل سازه, قطرها, تراز و فاصله دو لنگه بررسی می شوند و سپس رنگ نهایی اجرا می گردد تا اصلاحات بعدی به پوشش آسیب نزند.
چرخ دنده, یاتاقان و انتقال گشتاور
چرخ دنده های گیربکس سرعت موتور را کاهش می دهند و گشتاور لازم را تولید می کنند. دقت درگیری دندانه ها بر صدا, راندمان و عمر قطعات اثر دارد. لقی زیاد هنگام تغییر جهت ضربه ایجاد می کند و درگیری فشرده نیز اصطکاک و دمای گیربکس را بالا می برد. متریال چرخ دنده باید فشار شروع حرکت و بار ناشی از باد را تحمل کند. روان کار داخلی نیز باید در تغییرات دمایی ویژگی خود را حفظ نماید و از سطح دندانه ها کنار نرود.
یاتاقان ها محور موتور و چرخ دنده را در راستای ثابت نگه می دارند. پایه کج یا پوسته نصب شده روی سطح ناصاف می تواند بار جانبی به یاتاقان وارد کند. نشانه این وضعیت صدای سایشی, لرزش یا افزایش دمای موضعی است. تعویض یاتاقان بدون اصلاح راستای جک, خرابی را تکرار می کند. پیچ های پایه باید یکنواخت بسته شوند و براکت نیز نباید پوسته را تحت پیچش قرار دهد. تغییر صدا بهتر است پیش از قفل شدن کامل گیربکس بررسی شود.
شفت, بوش و آب بندی پوسته
شفت نیروی کشش و فشار را به لنگه منتقل می کند و باید قطر و آلیاژ متناسب داشته باشد. خمش جزئی می تواند بوش را یک طرفه فرسوده کند و حرکت را در بخش مشخصی از کورس سنگین سازد. سطح شفت باید صاف و مقاوم به خوردگی باشد. خراش یا زنگ زدگی به آب بند آسیب می زند و آلودگی را به بخش داخلی هدایت می کند. براکت جلو و عقب نیز باید هم محور باشند تا شفت در زمان حرکت تحت فشار جانبی دائمی قرار نگیرد.
بوش بازی جانبی را محدود می کند و شفت را در مسیر مشخص نگه می دارد. فرسودگی آن با لرزش, صدای ضربه و تغییر سرعت همراه است. آب بندی پوسته و محل ورود کابل از نفوذ آب و گردوغبار جلوگیری می کند. استفاده از روغن چسبنده روی شفت خارجی ممکن است آلودگی جذب کند و سایش را افزایش دهد. موتور نباید زیر جریان مستقیم آب یا در محل تجمع رطوبت نصب شود و پیچ های کاور نیز باید بدون تغییر شکل لبه ها بسته شوند.
- پروفیل فریم باید وزن و فشار باد را بدون تاب تحمل کند.
- محل براکت با صفحه فولادی تقویت شود.
- لقی چرخ دنده و راستای یاتاقان بر صدای گیربکس اثر دارند.
- شفت خراش دار عمر بوش و آب بند را کاهش می دهد.
- پوسته موتور و ورودی کابل در برابر رطوبت محافظت شوند.
محاسبه ابعاد و نصب استاندارد جک پارکینگ
نصب استاندارد از اندازه گیری دهانه, عرض هر لنگه, عمق ستون و فضای چرخش آغاز می شود. وزن نهایی درب, سطح بادگیر, محل لولا و زاویه بازشو تعیین می کنند چه موتور و چه طول کورسی مناسب است. سپس وضعیت ستون, کف, قفل و مسیر کابل بررسی می شود تا زیرسازی پیش از نصب آماده گردد. هر لنگه باید بدون موتور با دست روان حرکت کند و در هیچ بخش مسیر به زمین یا نما برخورد نداشته باشد. براکت ها بر اساس هندسه لولا نصب می شوند و استاپ مکانیکی نقاط انتهایی را تعیین می کند. پس از اجرای بخش مکانیکی, برد با نیروی متوسط راه اندازی می شود و زمان, توقف نرم, تأخیر دو لنگه و واکنش به مانع تنظیم می گردند. این ترتیب مانع می شود تنظیمات الکترونیکی برای پنهان کردن نقص سازه ای استفاده شوند.
اندازه گیری وزن, عرض و عمق ستون
وزن هر لنگه از پروفیل, ورق, شیشه, تزئینات و قفل تأثیر می گیرد. دو سمت مشابه ممکن است به دلیل تفاوت جزئی در ساخت, وزن یکسانی نداشته باشند. عرض نیز اهمیت مستقل دارد, زیرا هرچه مرکز جرم از محور لولا دورتر باشد, گشتاور بیشتری برای شروع حرکت لازم است. در نتیجه موتور فقط با عدد وزن انتخاب نمی شود. ارتفاع و سطح پوشیده نیز فشار باد را تغییر می دهند و باید در کنار مقاومت لولا و فریم بررسی گردند.
عمق ستون فاصله محور لولا تا محل نصب براکت را مشخص می کند. ستون کم عمق معمولاً برای جک خطی مناسب است, اما ستون عریض می تواند زاویه انتقال نیرو را نامطلوب کند. ساخت پایه بیش ازحد بلند برای جبران عمق, مقاومت براکت را کاهش می دهد و فشار خمشی ایجاد می کند. در این شرایط بازوی مفصلی بررسی می شود. اندازه ها باید در حالت واقعی نصب ثبت شوند و وجود دستگیره, دیوار جانبی یا برجستگی های درب نیز در تعیین فضای بازو لحاظ گردد.
جانمایی براکت و کنترل کورس بازو
محل براکت عقب نسبت به محور لولا, مقدار گشتاور و زاویه بازشدن را تعیین می کند. فاصله بسیار کم ممکن است زاویه را محدود کند و فاصله زیاد نیز شفت را پیش از رسیدن درب به استاپ به انتهای کورس برساند. براکت جلو روی پروفیل تقویت شده نصب می شود. پیش از جوش نهایی, بازو در حالت بسته, نیمه باز و کاملاً باز بررسی می گردد تا پوسته یا شفت با اجزای درب و دیوار تماس نداشته باشد.
پس از جوشکاری, راستای دو پایه دوباره کنترل می شود, زیرا انقباض فلز می تواند براکت را جابه جا کند. پین ها باید بدون گیرکردن حرکت کنند و لقی ضربه ای نیز نداشته باشند. استاپ مکانیکی باید پیش از محدودیت داخلی بازو, حرکت لنگه را متوقف سازد. در درب دو لنگه, محل قفل و هم پوشانی نیز بر موقعیت توقف اثر دارند. ثبت ابعاد براکت و کورس مفید است و تعویض بازو یا تعمیرات آینده را دقیق تر می کند.
سیم کشی, برنامه ریزی برد و آزمون ایمنی
کابل موتور باید سطح مقطع متناسب با جریان و فاصله داشته باشد تا افت ولتاژ باعث کاهش گشتاور نشود. سیم فتوسل, فلاشر, قفل و فرمان در لوله محافظ عبور می کند و از بخش متحرک, لبه تیز و محل تجمع آب دور می ماند. جعبه برد در محل خشک و قابل دسترس نصب می شود. ورودی کابل ها با گلند آب بندی می شوند و اتصال ارت و حفاظت در برابر نوسان نیز برای تجهیزات فضای باز در نظر گرفته می گردند.

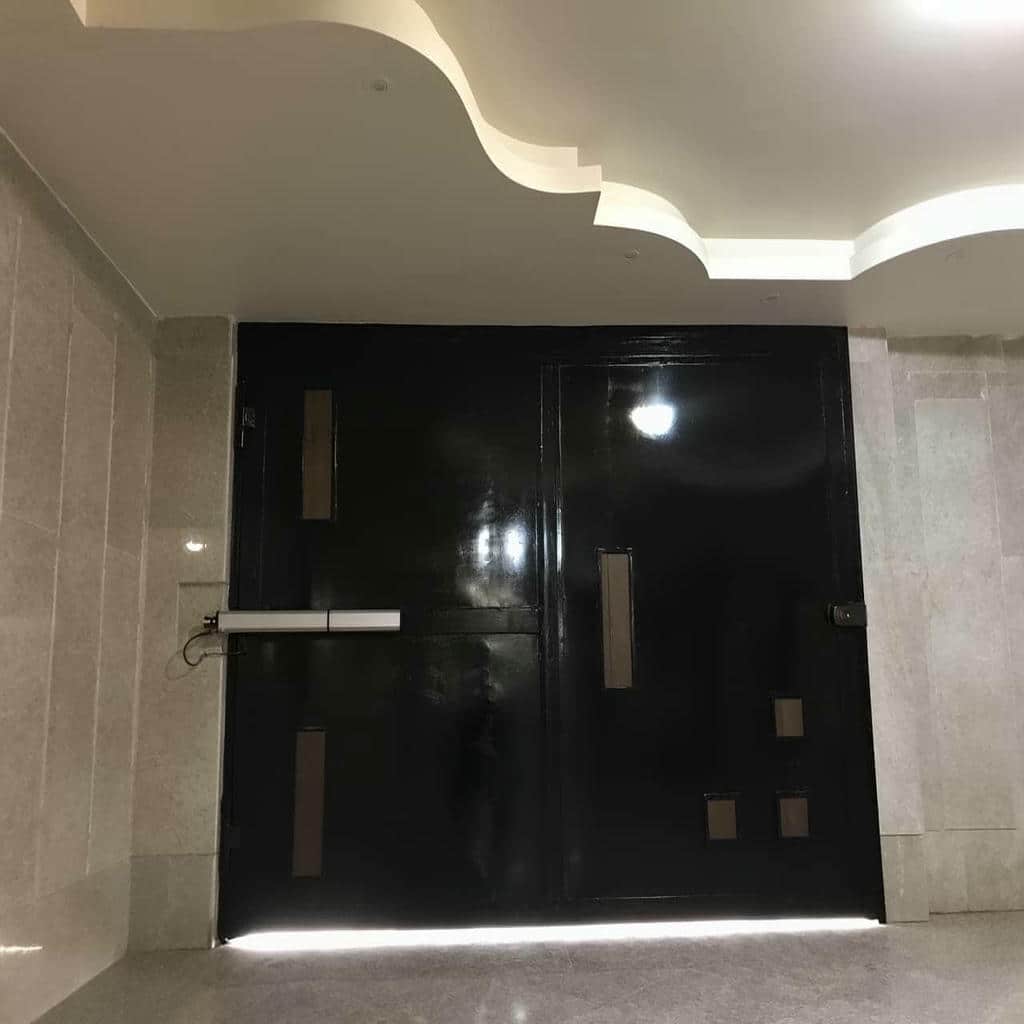

برد ابتدا با نیروی متوسط تنظیم می شود. تأخیر دو موتور با هم پوشانی لنگه ها و قفل هماهنگ می گردد و توقف نرم پیش از استاپ فعال می شود. فتوسل, فلاشر, خلاص کن, باتری و قفل جداگانه آزمایش می شوند. اگر یک لنگه کندتر حرکت کند, ابتدا لولا, کابل, براکت و قفل همان سمت بررسی می شوند. افزایش قدرت نخستین راه حل نیست, زیرا ممکن است فشار برخورد و استهلاک را بیشتر کند. تحویل فنی باید شامل چند چرخه کامل و آزمون قطع برق باشد.
- وزن و عرض هر لنگه جداگانه ثبت شوند.
- عمق ستون نوع بازوی خطی یا مفصلی را تعیین می کند.
- براکت پیش از جوش نهایی در تمام کورس آزمایش شود.
- استاپ مکانیکی پیش از انتهای داخلی شفت عمل کند.
- آزمون تحویل شامل فتوسل, قفل و قطع برق باشد.
قیمت, سفارش و خدمات سازه سنتر برای درب جک دار
قیمت درب پارکینگ جک دار بازویی از ترکیب ابعاد فریم, مقدار پوشش, ظرفیت موتور و سطح کنترل الکترونیکی شکل می گیرد. مدل خطی, مفصلی, کورس بلند, انکودردار یا مخفی از نظر قطعات, نصب و نگهداری یکسان نیست. جنس پروفیل, ضخامت ورق, کیفیت رنگ, متریال گیربکس, باتری و تجهیزات ایمنی نیز دامنه سفارش را تغییر می دهند. شرایط محل اجرا بخش دیگری از هزینه است؛ ممکن است ستون به تقویت, لولا به اصلاح یا مسیر کابل به زیرسازی جدید نیاز داشته باشد. سازه سنتر برای خرید آنلاین, فقط نام مدل و توان موتور را نمایش نمی دهد و اطلاعات فنی لازم برای تطبیق محصول با درب را نیز در نظر می گیرد. این رویکرد احتمال سفارش بازویی را که از نظر کورس, براکت یا ظرفیت با پروژه ناسازگار است کاهش می دهد.
عوامل فنی مؤثر بر قیمت پکیج
ابعاد درب, جنس پروفیل, ضخامت پوشش و مقدار تزئینات بر وزن سازه و هزینه ساخت اثر دارند. درب ورق دار نسبت به نمونه مشبک بادگیری بیشتری دارد و ممکن است به موتور, قفل و لولای مقاوم تری نیاز پیدا کند. در بخش مکانیزم, نوع گیربکس, ولتاژ موتور, طول کورس و وجود انکودر سطح محصول را تغییر می دهند. کیفیت شفت, بوش و آب بندی نیز در فاصله میان سرویس ها و دوام کلی مؤثر است.
تجهیزات همراه و وضعیت نصب نیز قیمت نهایی را تغییر می دهند. فتوسل, فلاشر, باتری, قفل برقی, ریموت و کنترل هوشمند بخشی از پکیج هستند. ساخت براکت اختصاصی, تقویت ستون, اصلاح لولا و اجرای کابل کشی به متریال و زمان نیاز دارند. پیشنهاد ارزان تر با براکت ضعیف یا تجهیزات ناقص الزاماً اقتصادی نیست. مقایسه حرفه ای باید موتور, متعلقات, نصب, راه اندازی, ضمانت و خدمات را در یک سطح قرار دهد.
فرایند خرید آنلاین و ثبت اطلاعات فنی
برای خرید آنلاین باید عرض و وزن تقریبی هر لنگه, عمق ستون, زاویه بازشو و تعداد تردد ثبت شوند. عکس داخل درب در حالت باز و بسته, محل برق, نوع قفل و میزان بادگیری نیز به انتخاب دقیق کمک می کنند. نیاز به باتری, بازوی مفصلی, انکودر یا کنترل تلفنی از ابتدا اعلام می شود. انتخاب فقط بر اساس عنوان محصول یا ظاهر پوسته ممکن است به خرید مدلی منجر شود که کورس یا ظرفیت مناسبی برای ورودی ندارد.

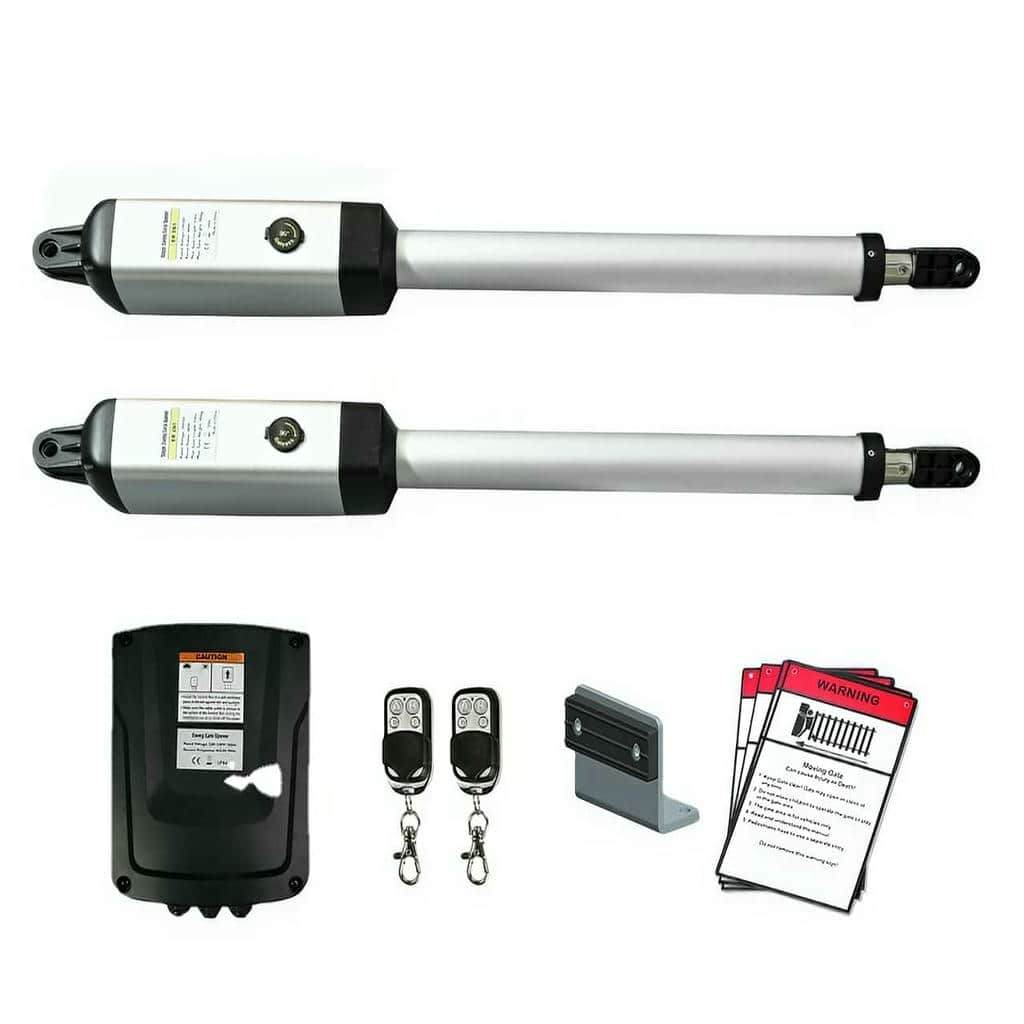

پس از دریافت اطلاعات, فهرست تجهیزات شامل دو بازو, برد فرمان, براکت, فتوسل, فلاشر, قفل, ریموت و متعلقات مشخص می شود. تطبیق ولتاژ موتور, امکانات برد و نوع سنسورها پیش از ارسال اهمیت دارد. مدل دقیق قطعات و ابعاد پایه بهتر است در مشخصات سفارش ثبت شوند. این اطلاعات در نصب, تأمین قطعه و تعمیر آینده کاربرد دارند و از اختلاف میان محصول انتخاب شده و نیاز واقعی درب جلوگیری می کنند.
بسته بندی, ارسال و کنترل تجهیزات
بازوها باید در بسته بندی به گونه ای مهار شوند که شفت تحت فشار جانبی قرار نگیرد. براکت ها, پین ها و قطعات فولادی نباید با پوسته موتور یا سطح شفت تماس مستقیم داشته باشند. برد, فتوسل و ریموت در بسته جدا و دارای ضربه گیر نگهداری می شوند. کابل ها نیز نباید زیر وزن قطعات قرار گیرند. برچسب گذاری اقلام هر سمت به کنترل محتویات و مونتاژ صحیح در زمان نصب کمک می کند.
پس از دریافت, پوسته, شفت, کابل, پین و براکت از نظر ضربه, خراش یا تغییر شکل بررسی می شوند. تجهیزات تا زمان نصب باید در محیط خشک و روی سطح مناسب نگهداری گردند. قرارگرفتن بار روی بازو یا تابلو فرمان مجاز نیست. کنترل سلامت هنگام تحویل, آسیب حمل را از خطای نصب جدا می کند. قطعه دارای شفت خمیده یا پوسته آسیب دیده نباید پیش از ارزیابی فنی راه اندازی شود.
نگهداری و تعمیر تخصصی بازوها
نگهداری دوره ای شامل کنترل لولا, پیچ براکت, صدای گیربکس, قفل, فتوسل و آب بندی است. تغییر سرعت, ضربه در توقف یا صدای تقه می تواند نشانه لقی بوش, فشار قفل یا ناهم محوری باشد. سطح شفت تمیز نگه داشته می شود و باتری و خلاص کن دستی نیز دوره ای آزمایش می گردند. ترک رنگ کنار جوش براکت باید جدی گرفته شود, زیرا ممکن است حرکت پایه را نشان دهد.
تعمیر اصولی از حرکت دستی و وضعیت سازه آغاز می شود و سپس موتور, گیربکس, برد و سنسورها بررسی می شوند. تعویض قطعه بدون رفع لولای افتاده یا براکت کج, خرابی را تکرار می کند. پس از تعمیر, زمان دو موتور, توقف نرم, قفل و واکنش فتوسل دوباره تنظیم می شوند. چند چرخه کامل برای تأیید یکنواختی حرکت لازم است و مشخصات قطعات تعویض شده برای خدمات بعدی ثبت می گردند.
- متریال فریم و نوع بازو بر قیمت سفارش اثر دارند.
- اطلاعات دقیق درب پیش از خرید آنلاین ثبت شود.
- برد و سنسورها جدا از براکت های فلزی بسته بندی گردند.
- مدل قطعات و ابعاد پایه برای خدمات آینده ثبت شوند.
- تعمیر باید علت مکانیکی و الکتریکی را هم زمان بررسی کند.
جک خطی برای ستونی مناسب است که محور لولا نزدیک لبه داخلی قرار دارد و فضای کافی برای بدنه بازو وجود دارد. فاصله براکت ها باید اجازه دهد شفت در کل مسیر نیروی مؤثر تولید کند. در ستون عریض, ساخت پایه بلند ممکن است فشار جانبی ایجاد کند و بازوی مفصلی گزینه مناسب تری باشد. عمق ستون, عرض لنگه و زاویه بازشو باید پیش از انتخاب اندازه گیری شوند.
کورس بلند مقدار جابه جایی شفت را افزایش می دهد و برای هندسه خاص ستون یا لنگه عریض کاربرد دارد, اما توان موتور را بیشتر نمی کند. قدرت واقعی به موتور, گیربکس, زاویه براکت و وزن درب وابسته است. بازوی بلند با گیربکس ضعیف نمی تواند بار سنگین را پایدار حرکت دهد. همچنین شفت بلند به هم محوری دقیق تر و بوش مقاوم تری نیاز دارد تا دچار خمش و سایش نشود.
براکت عقب روی بخش مقاوم ستون و براکت جلو روی پروفیل اصلی لنگه نصب می شود. محل پایه ها بر اساس محور لولا, طول کورس و زاویه بازشو تعیین می گردد. پیش از جوش نهایی, جک در حالت بسته و باز آزمایش می شود. دو براکت باید هم محور باشند تا شفت تحت فشار جانبی قرار نگیرد. اتصال به ورق تزئینی یا پروفیل نازک برای تحمل نیروی رفت وبرگشتی مناسب نیست.
عرض و وزن تقریبی هر لنگه, عمق ستون, تعداد تردد, زاویه بازشو و نوع قفل باید ارائه شوند. عکس فضای داخلی, محل نصب موتور و وضعیت لولا نیز اهمیت دارد. نیاز به باتری, انکودر, بازوی مفصلی یا کنترل تلفنی از ابتدا مشخص می شود. این اطلاعات انتخاب موتور, گیربکس, کورس و تجهیزات ایمنی را دقیق تر می کنند و احتمال سفارش مدل ناسازگار را کاهش می دهند.
ابعاد و متریال فریم, ضخامت ورق, وزن لنگه و نوع پوشش از عوامل سازه ای هستند. نوع موتور, گیربکس, طول کورس, انکودر, باتری, قفل و فتوسل نیز دامنه سفارش را تغییر می دهند. وضعیت ستون, لولا و کابل کشی ممکن است به تقویت یا اصلاح نیاز داشته باشد. برای مقایسه دقیق باید پکیج کامل شامل تجهیزات, نصب, راه اندازی, ضمانت و خدمات بررسی شود.
افزایش صدا, کندشدن یک لنگه, ضربه انتهایی, بسته نشدن کامل یا خطای فتوسل نشانه نیاز به بررسی هستند. عیب یابی از لولا, براکت, قفل و استاپ آغاز می شود و سپس موتور, گیربکس و برد کنترل می گردند. ادامه کار با پایه لق یا شفت ناهم محور می تواند قطعات داخلی را آسیب بزند. پس از تعمیر, توقف نرم, ترتیب لنگه ها و تجهیزات ایمنی دوباره آزمایش می شوند.
جمع بندی
انتخاب میان 12 مدل درب پارکینگ جک دار بازویی باید با بررسی وزن و عرض هر لنگه, عمق ستون, کورس شفت, نوع گیربکس و سطح ایمنی انجام شود. بازوی خطی برای ستون معمولی مناسب است, مدل مفصلی محدودیت ستون عریض را بهتر مدیریت می کند و نمونه کم ولتاژ امکان توقف نرم و باتری را فراهم می سازد. کیفیت فریم, لولا, چرخ دنده, شفت و براکت تنها زمانی به دوام واقعی منجر می شود که سازه تراز, استاپ دقیق و قفل با برد هماهنگ باشد. فتوسل, خلاص کن دستی و باتری نیز باید پس از نصب در شرایط واقعی آزمایش شوند. نگهداری منظم از افزایش صدا, لقی پایه و خرابی ناگهانی جلوگیری می کند. سازه سنتر با تطبیق مشخصات فنی و جزئیات اجرا, خرید آنلاین و سفارش تجهیزات را دقیق تر می سازد. برای دریافت مشاوره یا استعلام قیمت روز, ابعاد و تصاویر کامل ورودی را ارائه کنید تا پکیج پیشنهادی از نظر عملکرد, نصب و خدمات قابل اطمنان باشد.
