12 طرح درب برقی ویلایی دو لنگه
هماهنگی وزن هر لنگه با ظرفیت موتور و اجرای براکت روی پروفیل تقویت شده, حرکت درب را نرم می کند و فشار مخرب روی لولا, گیربکس و قفل را کاهش می دهد. درب برقی ویلایی دو لنگه مجموعه ای از سازه فلزی, بازوهای محرک, برد فرمان, فتوسل, قفل و استاپ مکانیکی است که باید به صورت یک سیستم واحد طراحی شود. در میان 12 طرح کاربردی, تفاوت ها فقط به نمای کلاسیک, مدرن, مشبک یا ورق دار محدود نیستند و نوع پروفیل, عرض لنگه, کورس بازو, ولتاژ موتور, ساختار گیربکس و روش کنترل موقعیت نیز عملکرد روزانه را تغییر می دهند. انتخاب نامتناسب ممکن است باعث ناهماهنگی دو لنگه, ضربه هنگام بسته شدن, افزایش صدای موتور, افتادگی فریم یا شکست محل نصب براکت شود. در مقابل, درب برقی ویلایی دو لنگه متناسب با پروژه, عبور خودرو را ایمن تر می کند و نگهداری قابل پیش بینی تری دارد. معیار انتخاب باید وزن و عرض هر لنگه, عمق ستون, فشار باد, زاویه بازشو, تعداد تردد, جنس درب و محل نصب تجهیزات را پوشش دهد. قیمت نهایی نیز به متریال سازه, نوع موتور, قطعات ایمنی, رنگ, زیرسازی, نصب و خدمات وابسته است. سازه سنتر با برسی این داده ها, طرحی را پیشنهاد می دهد که ظاهر ویلایی را با دوام فنی و اجرای درست هماهنگ کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| وزن هر لنگه | وزن پروفیل, ورق, شیشه و تزئینات, گشتاور موتور و ظرفیت لولا را تعیین می کند و باید برای هر سمت جداگانه محاسبه شود. | اختلاف وزن دو لنگه در تنظیم زمان و نیروی برد فرمان لحاظ شود. |
| عرض لنگه | افزایش عرض, مرکز جرم را از محور لولا دور می کند و گشتاور بیشتری از بازوی محرک می خواهد. | ظرفیت موتور فقط بر اساس وزن اسمی انتخاب نشود. |
| جنس فریم | پروفیل فولادی با مقطع مناسب از تاب برداشتن لنگه جلوگیری می کند و محل مطمئنی برای اتصال لولا و براکت می سازد. | ضخامت پروفیل با ابعاد, نوع پوشش و فشار باد هماهنگ باشد. |
| نوع بازو | بازوی خطی, مفصلی یا زیرسطحی مسیر انتقال نیرو و فضای مورد نیاز نصب را تغییر می دهد. | عمق ستون و فاصله محور لولا پیش از سفارش اندازه گیری شود. |
| برد فرمان | برد فرمان زمان حرکت, تأخیر دو لنگه, توقف نرم, تشخیص مانع و بسته شدن خودکار را کنترل می کند. | تنظیم مستقل موتور راست و چپ برای درب دو لنگه ضروری است. |
| قفل و استاپ | قفل برقی و استاپ مکانیکی بار نگهدارندگی و ضربه انتهای مسیر را از روی گیربکس کاهش می دهند. | درب عریض یا بادگیر نباید فقط به قفل داخلی موتور متکی باشد. |
| پوشش و رنگ | رنگ کوره ای یا پوشش مقاوم, پروفیل و نقاط جوش را در برابر خوردگی, رطوبت و تابش محافظت می کند. | محل برش و جوش پس از نصب دوباره پوشش داده شود. |
| ایمنی حرکت | فتوسل, فلاشر, خلاص کن دستی و تشخیص مانع احتمال برخورد با خودرو یا عابر را کاهش می دهند. | آزمون ایمنی پس از تنظیم نهایی نیرو و سرعت انجام شود. |
| نگهداری | کنترل لولا, پیچ براکت, صدای گیربکس, قفل و کابل کشی از خرابی ناگهانی و تعمیرات گسترده جلوگیری می کند. | هر تغییر در سرعت یا ترتیب بسته شدن سریع بررسی شود. |
اطلاعات تماس
شناخت فنی 12 طرح درب برقی ویلایی دو لنگه
طرح های درب برقی دو لنگه باید با توجه به وزن سازه, فرم نما و شرایط حرکت مقایسه شوند. مدل های مشبک فشار باد کمتری دریافت می کنند, در حالی که نمونه های ورق دار حریم بصری بیشتری می سازند اما به موتور و لولای مقاوم تری نیاز دارند. طرح کلاسیک معمولاً جزئیات تزئینی و وزن بالاتری دارد و مدل مدرن با خطوط ساده تر می تواند بار سازه را کاهش دهد. تفاوت میان بازوی خطی, مفصلی و زیرسطحی نیز بر ظاهر داخلی و فضای نصب اثر می گذارد. سازه سنتر هنگام بررسی طرح ها, شکل ظاهری را از عملکرد مکانیکی جدا نمی کند و ظرفیت موتور, محل لولا, استحکام ستون و امکان تعمیر را هم زمان می سنجد تا درب پس از اجرا فقط زیبا نباشد و حرکت پایدار نیز داشته باشد.

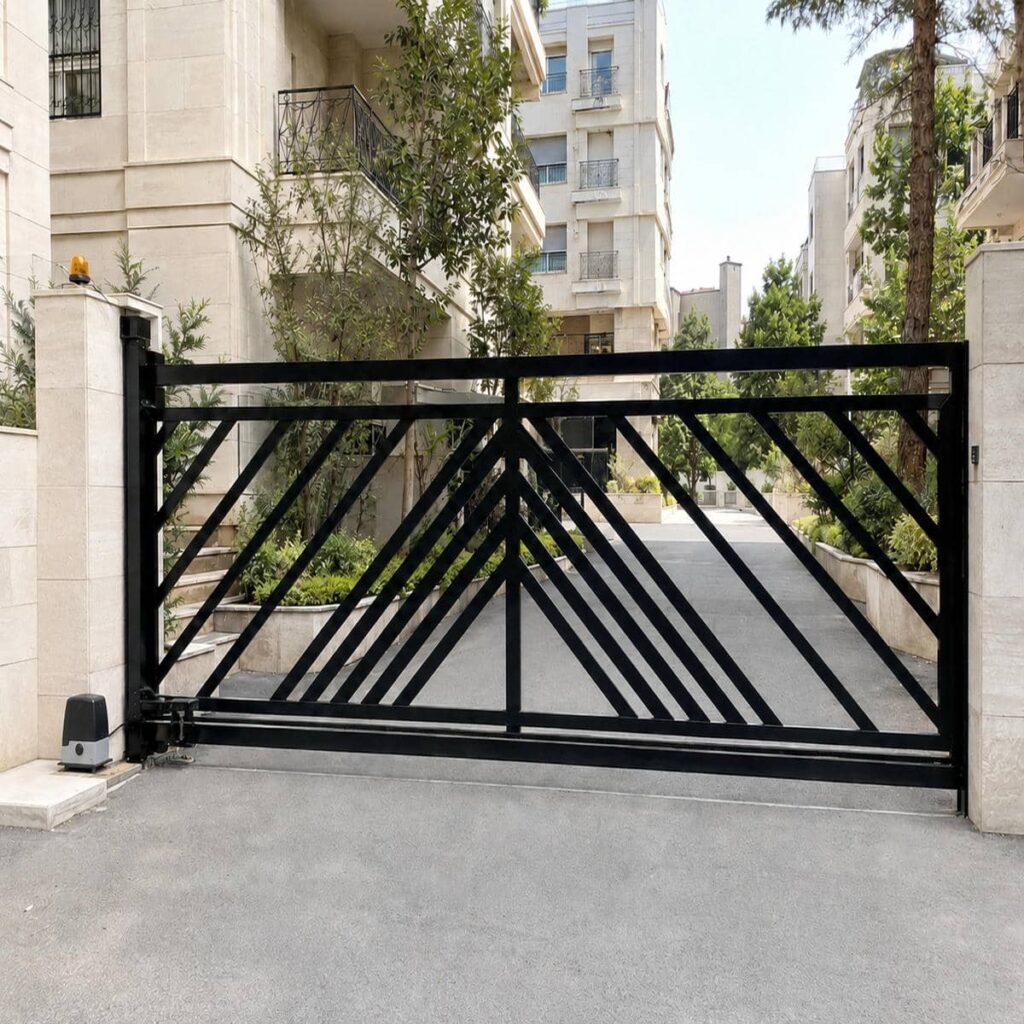

طرح مدرن مشبک و مدرن ورق دار
طرح نخست با پروفیل های افقی یا عمودی و فاصله های منظم ساخته می شود و ظاهر مدرن و سبک تری ایجاد می کند. عبور هوا از میان شبکه ها فشار باد را کاهش می دهد و موتور در زمان شروع حرکت بار کمتری احساس می کند. با این حال, فاصله پروفیل ها و کیفیت جوش باید طوری باشد که فریم در طول زمان تاب برندارد. محل اتصال براکت نیز باید روی عضو اصلی سازه قرار گیرد و نباید به تیغه تزئینی یا بخش نازک متصل شود. رنگ یکنواخت و پوشش دقیق محل جوش, دوام نمای ساده این مدل را افزایش می دهد.
طرح دوم با ورق صاف, پنل فلزی یا صفحات ترکیبی پوشانده می شود و حریم بیشتری برای فضای ویلا فراهم می کند. سطح بسته, فشار باد را افزایش می دهد و به همین دلیل ظرفیت موتور, تعداد لولا و استحکام ستون باید دقیق تر انتخاب شوند. ورق نباید فقط در لبه ها مهار شود, زیرا لرزش آن هنگام حرکت صدا ایجاد می کند. استفاده از قوطی های تقویتی پشت پنل, پایداری سطح را بیشتر می سازد. در این مدل, قفل برقی و استاپ مقاوم اهمیت بالاتری دارند تا فشار باد در حالت بسته مستقیماً به گیربکس منتقل نشود.
طرح کلاسیک فرفورژه و کلاسیک ترکیبی
طرح سوم از قطعات فرفورژه, قوس ها و جزئیات برجسته استفاده می کند و برای نمای ویلایی کلاسیک مناسب است. این تزئینات وزن هر لنگه را افزایش می دهند و ممکن است مرکز جرم را از محور لولا دور کنند. محاسبه موتور باید بر اساس وزن واقعی پس از تکمیل تزئینات انجام شود, نه وزن اولیه فریم. جوش قطعات دکوراتیو باید بدون ایجاد تاب در پروفیل اجرا شود. همچنین نقاط فرورفته و اتصال های متعدد به پوشش ضدخوردگی کامل نیاز دارند, زیرا تجمع رطوبت در این بخش ها می تواند زنگ زدگی موضعی ایجاد کند.
طرح چهارم ظاهر کلاسیک را با پنل ساده یا قطعات برش خورده ترکیب می کند تا وزن و شلوغی بصری کنترل شود. استفاده محدود از تزئینات, امکان طراحی فریم مقاوم تر و نگهداری آسان تر را فراهم می سازد. محل قرارگیری پنل باید با مسیر براکت و حرکت بازو تداخل نداشته باشد. اگر سطح داخلی درب دارای برجستگی باشد, فضای لازم برای جک خطی در حالت باز و بسته بررسی می شود. این طرح می تواند میان ظاهر سنتی و عملکرد فنی تعادل ایجاد کند, به شرط آنکه تزئینات پس از محاسبه سازه به فریم افزوده شوند.
طرح مینیمال, شیشه خور و ترکیب فلز با چوب
طرح پنجم با خطوط محدود, قاب های یکدست و جزئیات کم ساخته می شود و ظاهر مینیمال دارد. سادگی فرم به معنای ساده بودن محاسبات نیست, زیرا سطح های بزرگ و بدون شکست می توانند فشار باد قابل توجهی ایجاد کنند. پروفیل پیرامونی باید در برابر خمش مقاوم باشد و محل لولا با صفحه تقویتی پشتیبانی شود. پوشش رنگ در این مدل بیشتر دیده می شود و هر موج, جوش یا خراش روی سطح ساده نمایان خواهد بود. اجرای دقیق فریم و تنظیم فاصله دو لنگه برای حفظ کیفیت ظاهری ضروری است.
طرح ششم از شیشه ایمن در قاب فلزی استفاده می کند و طرح هفتم فلز را با چوب یا پوشش مشابه ترکیب می نماید. وزن شیشه, نوع نگهدارنده و امکان تعویض آن باید در طراحی لحاظ شوند. در ترکیب چوب و فلز نیز انبساط, رطوبت و تفاوت رفتار دو متریال اهمیت دارند. اتصالات نباید حرکت طبیعی پوشش را محدود کنند یا به فریم فشار وارد سازند. موتور و لولا بر اساس وزن نهایی انتخاب می شوند و کابل کشی نیز باید دور از لبه شیشه و نقاط نفوذ آب اجرا گردد.
طرح قوس دار, نامتقارن, زیرسطحی و هوشمند
طرح هشتم دارای بالای قوس دار است و ارتفاع متغیر فریم, توزیع وزن را تغییر می دهد. طرح نهم لنگه های نامتقارن دارد و ممکن است یک سمت برای عبور روزانه و سمت دیگر برای بازشدن کامل استفاده شود. در این ساختار, ظرفیت و زمان هر موتور باید مستقل تنظیم گردد. طرح دهم از بازوی مفصلی برای ستون عریض استفاده می کند و طرح یازدهم مکانیزم زیرسطحی دارد تا بازو از نمای داخلی حذف شود. هر دو مدل به زیرسازی و جانمایی دقیق نیاز دارند.
طرح دوازدهم به کنترل هوشمند, باتری پشتیبان, انکودر یا سامانه دسترسی متصل می شود. این امکانات می توانند حرکت, توقف و فرمان پذیری را دقیق تر کنند, اما جایگزین فریم تراز و لولای سالم نیستند. کابل حسگر و منبع تغذیه باید در برابر رطوبت و نوسان محافظت شوند. در مدل زیرسطحی نیز زهکشی محفظه اهمیت دارد, زیرا تجمع آب می تواند یاتاقان و اتصالات را فرسوده سازد. انتخاب امکانات باید بر اساس نیاز واقعی, امکان سرویس و سطح استفاده روزانه انجام گیرد.
- طرح مشبک فشار باد کمتری به موتور وارد می کند.
- مدل ورق دار به فریم و قفل مقاوم تری نیاز دارد.
- تزئینات کلاسیک باید در محاسبه وزن نهایی لحاظ شوند.
- شیشه و چوب به اتصالات سازگار با رفتار متریال نیاز دارند.
- مدل زیرسطحی بدون زهکشی دقیق دوام مطلوبی نخواهد داشت.
ساختار فریم و اجزای مؤثر بر دوام حرکتی
دوام درب برقی ویلایی دو لنگه از هماهنگی فریم فلزی, لولا, براکت, موتور و برد فرمان به دست می آید. پروفیل باید وزن ورق و تزئینات را بدون تاب تحمل کند و لولا نیز بار عمودی هر لنگه را به ستون منتقل نماید. بازوی برقی برای چرخاندن درب طراحی شده و نباید وزن افتادگی یا اصطکاک ناشی از اجرای نادرست را جبران کند. گیربکس و شفت زمانی عمر مناسبی دارند که براکت ها هم محور باشند و قفل بدون فشار باز شود. رنگ, آب بندی و کابل کشی نیز اجزای فلزی و الکتریکی را در برابر شرایط محیطی محافظت می کنند. کنترل کیفیت باید تمام مسیر نیرو را از موتور تا ستون بررسی کند, زیرا ضعف یک اتصال می تواند عملکرد کل مجموعه را مختل سازد.
پروفیل سازه ای و جلوگیری از تاب لنگه
ابعاد پروفیل بر اساس عرض, ارتفاع, وزن پوشش و محل لولا انتخاب می شود. مقطع ضعیف ممکن است در میانه لنگه خمش ایجاد کند و فاصله درب با کف یا لنگه مقابل را تغییر دهد. این تغییر باعث فشار روی قفل و افزایش مقاومت حرکت می شود. شبکه داخلی فریم باید نیرو را از نقاط نصب تزئینات به لولا منتقل کند. جوش ها نیز بهتر است با ترتیب کنترل شده اجرا شوند تا حرارت, سازه را تاب ندهد. پس از تکمیل فریم, قطرها و تراز لنگه پیش از رنگ بررسی می شوند.
ورق یا پنل باید در چند نقطه به فریم مهار شود تا در برابر باد و لرزش صدا تولید نکند. اتصال بسیار صلب در سطح گسترده ممکن است تنش حرارتی ایجاد کند, بنابراین روش نصب با نوع متریال هماهنگ می شود. در طرح مشبک, فاصله پروفیل ها باید هم ظاهر را حفظ کند و هم سختی کافی ایجاد نماید. محل براکت جک از ابتدا در طراحی فریم پیش بینی می شود و صفحه تقویتی پشت آن قرار می گیرد. اضافه کردن براکت پس از ساخت بدون تقویت مناسب می تواند پروفیل را زیر بار خم کند.
لولا, محور چرخش و قفل مکانیکی
لولاها وزن عمودی لنگه را تحمل می کنند و محور آن ها باید کاملاً هم راستا باشد. اختلاف محور باعث سایش پین, حرکت سنگین و افزایش جریان موتور می شود. تعداد و ابعاد لولا با وزن و ارتفاع درب هماهنگ می گردند. ستون نیز باید توان تحمل نیروی برشی و گشتاور لنگه را داشته باشد. پیش از نصب موتور, هر لنگه به صورت دستی در کل زاویه بازشو حرکت داده می شود تا گیرکردن, افتادگی یا تماس با کف مشخص گردد.
قفل برقی دو لنگه را در وضعیت بسته تثبیت می کند و فشار باد را از روی گیربکس کاهش می دهد. زبانه باید بدون فشار جانبی وارد مقابل قفل شود و زمان آزادسازی آن با شروع موتور هماهنگ باشد. استاپ مکانیکی نیز نقاط نهایی باز و بسته را مشخص می کند تا بازو به انتهای کورس داخلی ضربه نزند. اگر لنگه ها هم پوشانی دارند, ترتیب حرکت باید طوری تنظیم شود که برخورد ایجاد نشود. قفل و استاپ بخشی از سازوکار حرکتی هستند و نباید به عنوان تجهیزات فرعی دیده شوند.

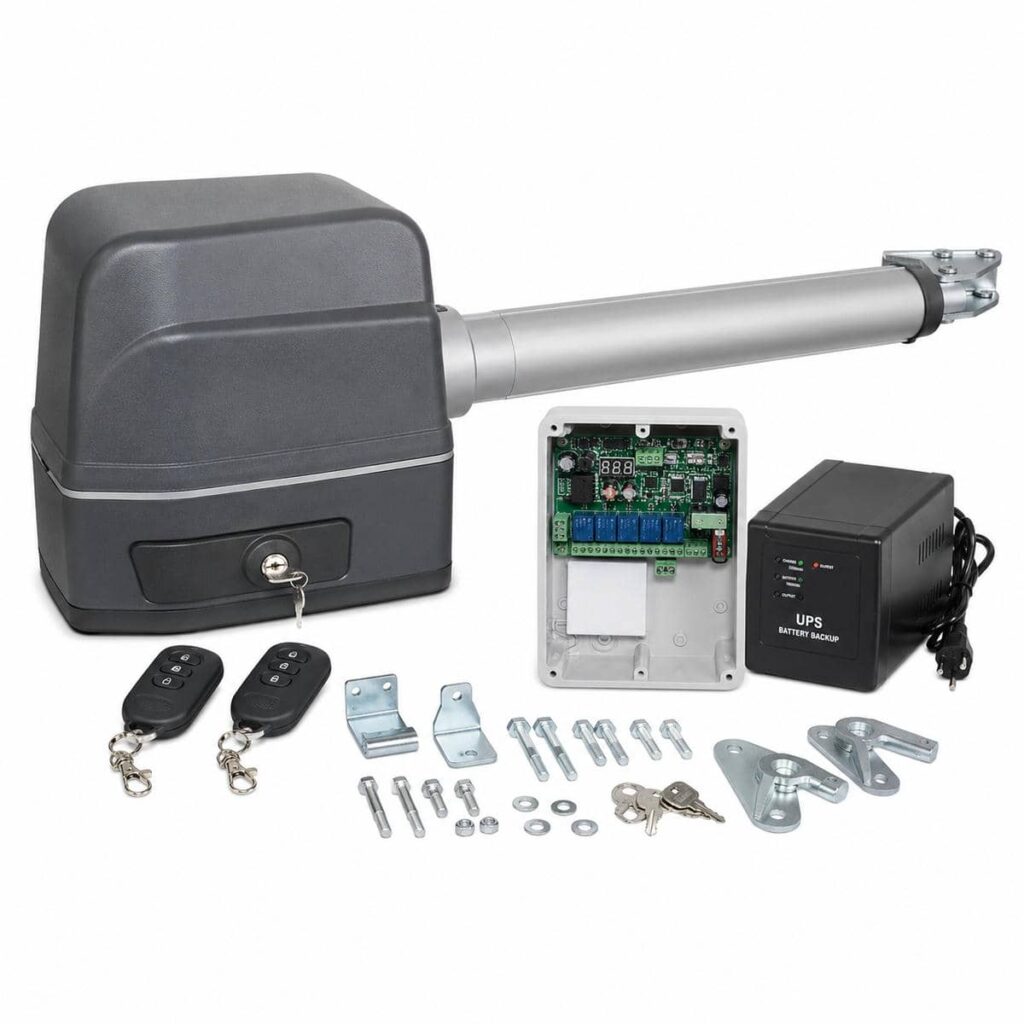

گیربکس, شفت و براکت بازوی محرک
گیربکس سرعت موتور را کاهش می دهد و گشتاور لازم برای حرکت درب را تولید می کند. جنس چرخ دنده, دقت درگیری و کیفیت یاتاقان بر صدا و عمر کاری اثر دارند. لقی زیاد هنگام تغییر جهت ضربه ایجاد می کند و فشار بیش ازحد میان دندانه ها نیز دمای گیربکس را بالا می برد. شفت باید در برابر خمش و خوردگی مقاوم باشد. خراش یا زنگ زدگی سطح می تواند بوش و آب بند را فرسوده کند و حرکت بخشی از کورس را سنگین سازد.
براکت عقب روی قسمت مقاوم ستون و براکت جلو روی عضو اصلی فریم نصب می شود. فاصله این دو پایه طول کورس و زاویه انتقال نیرو را تعیین می کند. ناهم محوری باعث بار جانبی روی شفت و سایش یک طرفه بوش می شود. پیش از جوش نهایی, بازو در وضعیت باز و بسته آزمایش می گردد. پس از جوشکاری نیز راستا دوباره کنترل می شود, زیرا انقباض فلز ممکن است پایه را جابه جا کند. پین ها باید بدون گیرکردن حرکت کنند و در عین حال لقی ضربه ای نداشته باشند.
پوشش رنگ و حفاظت تجهیزات برقی
رنگ کوره ای یا پوشش مقاوم از فریم در برابر خوردگی و تابش محافظت می کند. آماده سازی سطح, پاک کردن چربی و پوشش کامل محل جوش بر ماندگاری رنگ اثر دارند. پس از نصب براکت یا سوراخ کاری, بخش های آسیب دیده دوباره پوشش داده می شوند. در طرح های ساده, کیفیت رنگ بیشتر دیده می شود و موج سطح یا اختلاف رنگ به سرعت مشخص خواهد شد. محل های پنهان پشت تزئینات نیز نباید بدون پوشش باقی بمانند.
پوسته موتور, برد فرمان و جعبه اتصالات باید در برابر رطوبت و گردوغبار محافظت شوند. کابل ها با گلند مناسب وارد محفظه می شوند و در مسیر حرکت لنگه قرار نمی گیرند. اتصال ارت و حفاظت در برابر نوسان برای تجهیزات فضای باز اهمیت دارند. فتوسل و فلاشر نیز باید روی پایه محکم نصب شوند تا تغییر زاویه یا لرزش عملکرد آن ها را مختل نکند. امکان دسترسی به برد برای سرویس باید حفظ شود و محفظه در محل تجمع آب قرار نگیرد.
- پروفیل باید وزن پوشش را بدون تغییر شکل تحمل کند.
- محور لولاها پیش از نصب موتور کنترل شود.
- قفل و استاپ فشار سکون و ضربه را از گیربکس کم می کنند.
- براکت روی صفحه تقویتی و در راستای شفت نصب گردد.
- پوشش نقاط جوش و ورودی کابل پس از اجرا بازبینی شود.
اندازه گیری و نصب استاندارد درب برقی دو لنگه
اجرای استاندارد از ثبت ابعاد دهانه, فضای چرخش و وضعیت ستون ها آغاز می شود. عرض و وزن هر لنگه, ارتفاع, عمق ستون, فشار باد و زاویه مورد نیاز تعیین می کنند چه نوع بازو و چه ظرفیت موتوری مناسب است. سپس تراز کف, محل قفل, مسیر کابل و نقاط نصب فتوسل بررسی می شوند. لنگه ها باید پیش از اتصال موتور با دست روان حرکت کنند و در هیچ بخش مسیر به زمین یا نما برخورد نداشته باشند. براکت ها بر اساس کورس و محور لولا نصب می شوند و استاپ های مکانیکی نقاط نهایی را مشخص می کنند. پس از اجرای سازه, برد با نیروی متوسط راه اندازی می شود و زمان, تأخیر, توقف نرم و واکنش به مانع تنظیم می گردند تا حرکت دو سمت هماهنگ و ایمن باشد.
اندازه گیری دهانه و تعیین ابعاد لنگه ها
عرض مفید عبور باید پس از درنظرگرفتن ستون, لولا, قفل و هم پوشانی لنگه ها محاسبه شود. تقسیم دهانه به دو بخش برابر همیشه بهترین راه حل نیست و ممکن است به دلیل محل عبور روزانه یا محدودیت ستون, یک لنگه کمی متفاوت طراحی شود. ارتفاع نیز بر وزن و فشار باد اثر دارد. اندازه ها در چند نقطه گرفته می شوند, زیرا ستون یا کف ممکن است کاملاً شاقول و تراز نباشند. اختلاف ها پیش از ساخت در نقشه اجرایی اصلاح یا مدیریت می شوند.
فضای داخلی باید امکان چرخش کامل هر دو لنگه را فراهم کند. پله, باغچه, خودرو, دیوار جانبی یا تجهیزات تأسیساتی ممکن است مسیر حرکت را محدود کنند. درب نباید پس از بازشدن, مسیر عابر یا دسترسی به تابلو برق را مسدود نماید. محل بازوی خطی یا مفصلی نیز به فضای آزاد نیاز دارد. ثبت دقیق این شرایط پیش از تولید, احتمال تغییر ابعاد, جابه جایی لولا یا کاهش زاویه بازشو را پس از نصب کمتر می کند.
انتخاب موتور بر اساس وزن و بادگیری
وزن از پروفیل, ورق, شیشه, تزئینات و قفل حاصل می شود و برای هر لنگه جداگانه محاسبه می گردد. عرض لنگه نیز گشتاور را تغییر می دهد, زیرا مرکز جرم در فاصله بیشتری از لولا قرار می گیرد. موتور باید حاشیه ظرفیت منطقی داشته باشد, اما انتخاب نمونه بسیار قدرتمند برای جبران فریم سنگین یا لولای معیوب روش درستی نیست. حرکت دستی روان, شرط اصلی نصب جک برقی است و هر مقاومت مکانیکی پیش از انتخاب نهایی برطرف می شود.
سطح ورق دار در برابر باد بار بیشتری ایجاد می کند و ممکن است در زمان حرکت یا توقف به بازو فشار وارد سازد. مدل مشبک این فشار را کاهش می دهد, اما وزن تزئینات همچنان باید محاسبه شود. در ورودی بادگیر, قفل برقی و استاپ مقاوم اهمیت بیشتری دارند. تنظیم نیروی برد باید به اندازه ای باشد که درب در شرایط عادی حرکت کند و در برابر مانع واکنش ایمن نشان دهد. افزایش بیش ازحد نیرو, خطر برخورد و استهلاک قطعات را بیشتر می کند.

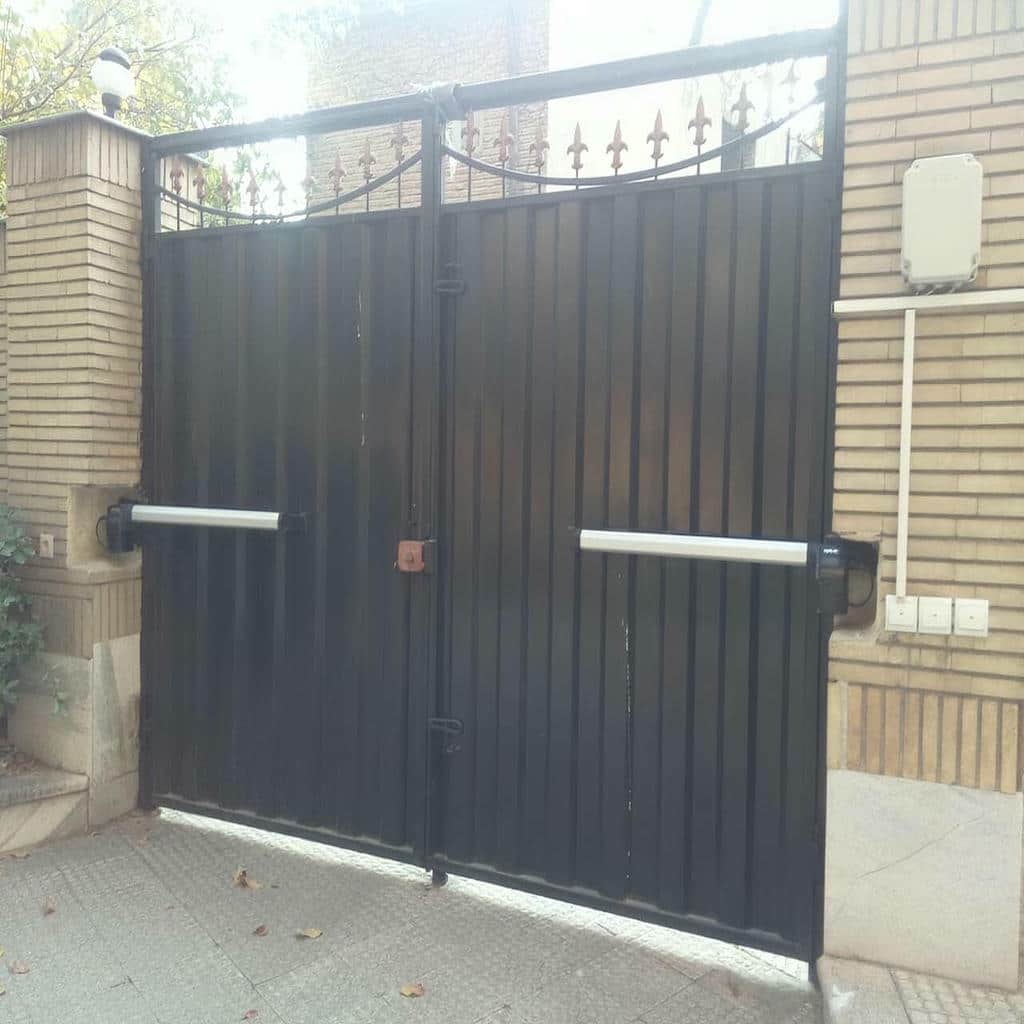

نصب براکت و هماهنگ سازی دو بازو
محل براکت عقب نسبت به محور لولا, زاویه و نیروی مؤثر بازو را تعیین می کند. نصب بسیار نزدیک می تواند زاویه بازشو را محدود کند و فاصله زیاد ممکن است شفت را پیش از رسیدن درب به استاپ به انتهای کورس برساند. براکت جلو روی پروفیل تقویت شده نصب می شود. پیش از جوش نهایی, جک در سه وضعیت بسته, نیمه باز و باز کامل بررسی می گردد تا با دیوار, دستگیره یا تزئینات تماس نداشته باشد.
دو موتور ممکن است زمان حرکت یکسانی نداشته باشند, زیرا وزن, اصطکاک و زاویه نصب دو لنگه متفاوت است. برد فرمان باید زمان و تأخیر هر سمت را مستقل تنظیم کند. در درب هم پوشان, لنگه زیرین زودتر باز و دیرتر بسته می شود. کاهش سرعت پیش از استاپ فعال می گردد تا ضربه محدود شود. اگر یک سمت کندتر است, ابتدا لولا, براکت, قفل و کابل همان طرف بررسی می شوند و افزایش قدرت برد آخرین گزینه خواهد بود.
آزمون فتوسل و رفع خطاهای اولیه
فتوسل ها در ارتفاعی نصب می شوند که خودرو, موتورسیکلت و عابر را تشخیص دهند. در دهانه عریض یا مسیر دارای نقطه کور, استفاده از سنسور تکمیلی می تواند ایمنی را بیشتر کند. فلاشر پیش از حرکت هشدار می دهد و خلاص کن دستی نیز در قطع برق امکان بازکردن کنترل شده را فراهم می سازد. باتری پشتیبان, قفل و سامانه کنترل دسترسی نیز جداگانه آزمایش می شوند. آزمون باید پس از تنظیم نهایی نیرو انجام شود تا واکنش واقعی سیستم مشخص گردد.
اگر درب در شروع حرکت مکث دارد, فشار قفل, افت ولتاژ, خشکی لولا و راستای براکت بررسی می شوند. ضربه انتهای مسیر معمولاً از تنظیم دیرهنگام توقف نرم یا نبود استاپ مناسب ناشی می شود. صدای سایشی می تواند به ناهم محوری شفت یا بوش مربوط باشد. پاک کردن خطای برد بدون رفع علت مکانیکی راه حل پایدار نیست. پس از هر اصلاح, چند چرخه کامل انجام می شود و تنظیمات نهایی برای سرویس آینده ثبت می گردند.
- ابعاد دهانه در چند ارتفاع و نقطه کنترل شوند.
- فضای چرخش لنگه و بازو پیش از ساخت بررسی گردد.
- وزن, عرض و بادگیری هم زمان در انتخاب موتور اثر دارند.
- دو بازو بر اساس شرایط واقعی هر لنگه تنظیم شوند.
- آزمون تحویل شامل فتوسل, قفل و حالت قطع برق باشد.
قیمت, سفارش و خدمات سازه سنتر برای درب ویلایی
قیمت درب برقی ویلایی دو لنگه از ترکیب ابعاد سازه, نوع پروفیل, مقدار پوشش و ظرفیت تجهیزات حرکتی شکل می گیرد. طرح مشبک, ورق دار, کلاسیک, شیشه خور یا زیرسطحی از نظر وزن, تولید, نصب و نگهداری شرایط یکسانی ندارند. نوع بازو, طول کورس, جنس گیربکس, انکودر, باتری, فتوسل و قفل نیز سطح سفارش را تغییر می دهند. وضعیت ستون و کف بخش دیگری از هزینه اجرا است؛ ممکن است محل لولا به تقویت, مسیر کابل به زیرسازی یا سطح فلزی به آماده سازی ویژه نیاز داشته باشد. سازه سنتر برای انتخاب هوشمندانه, طراحی ظاهری را با ظرفیت فنی و امکان خدمات هماهنگ می کند. این رویکرد کمک می کند هزینه سفارش به دوام واقعی تبدیل شود و تغییرات ناگهانی در مرحله نصب کاهش یابد.
عوامل فنی مؤثر بر قیمت نهایی
عرض و ارتفاع لنگه ها, ابعاد پروفیل, ضخامت ورق و میزان تزئینات بر وزن و هزینه ساخت اثر دارند. طرح کلاسیک یا شیشه خور به اتصالات و جزئیات بیشتری نیاز دارد, در حالی که مدل مینیمال ممکن است سطح های بزرگ تر و حساس تری به تاب داشته باشد. نوع پوشش و روش آماده سازی سطح نیز بر دوام رنگ اثر می گذارند. مقایسه دو طرح باید بر اساس وزن نهایی, کیفیت جوش, پروفیل و پوشش انجام شود, نه فقط شکل نمای بیرونی.
موتور, برد, قفل, باتری و تجهیزات ایمنی بخش دیگر قیمت را تشکیل می دهند. بازوی مفصلی یا زیرسطحی شرایط نصب متفاوتی از مدل خطی دارد. اصلاح ستون, تقویت محل لولا, ساخت براکت و کابل کشی نیز به متریال و زمان نیاز دارند. پیشنهاد ارزان تر در صورت استفاده از فریم ضعیف یا حذف تجهیزات ایمنی الزاماً اقتصادی نیست. مقایسه حرفه ای باید ساخت, رنگ, موتور, نصب, ضمانت و خدمات را در سطح یکسان پوشش دهد.
مراحل سفارش و آماده سازی اطلاعات پروژه
برای سفارش باید عرض و ارتفاع دهانه, تعداد و اندازه لنگه ها, عمق ستون, فضای چرخش و تعداد تردد ارائه شوند. نوع طرح, میزان پوشیدگی, رنگ, جنس تزئینات و نیاز به حریم بصری نیز مشخص می شوند. عکس داخل و بیرون ورودی به بررسی محل لولا, قفل, موتور و کابل کمک می کند. نیاز به باتری, انکودر, بازوی مفصلی یا زیرسطحی از ابتدا ثبت می شود تا طراحی سازه و تجهیزات با یکدیگر هماهنگ باشند.

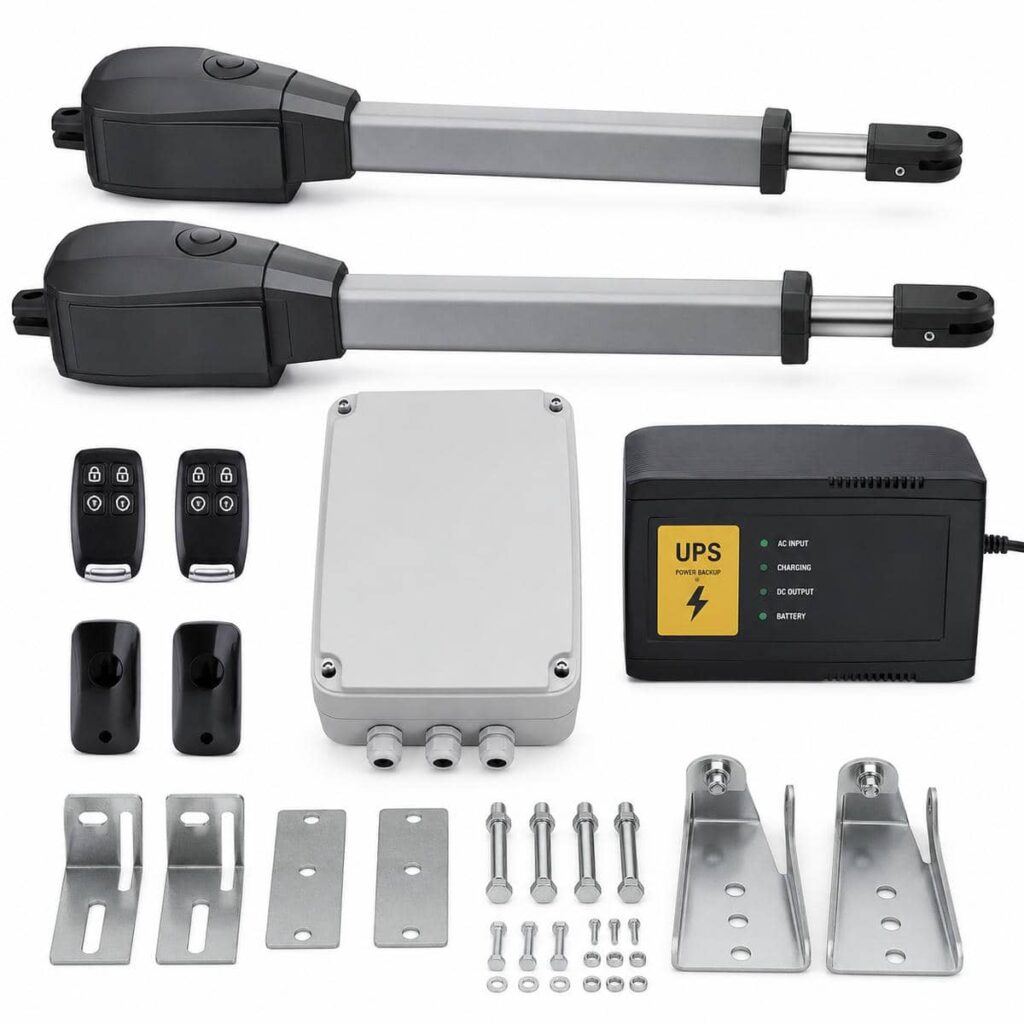

پس از بررسی, فهرست سفارش شامل فریم, پوشش, لولا, بازوها, برد, براکت, فتوسل, قفل, فلاشر و متعلقات تنظیم می شود. سازه سنتر می تواند وزن تقریبی و سازگاری آن با ظرفیت موتور را پیش از تولید کنترل کند. مدل قطعات, رنگ و ابعاد نصب بهتر است در مشخصات سفارش درج شوند. این اطلاعات در تعمیر و تأمین قطعه آینده مفید هستند و از اختلاف میان طرح مورد انتظار و محصول نهایی جلوگیری می کنند.
بسته بندی و ارسال لنگه ها و تجهیزات
لنگه ها باید در بسته بندی به گونه ای مهار شوند که فریم در حمل تاب برندارد و سطوح رنگ شده با قطعات فلزی تماس مستقیم نداشته باشند. گوشه ها و تزئینات برجسته به محافظ نیاز دارند. بازوها, برد و فتوسل جدا از براکت های سنگین بسته بندی می شوند و شفت زیر فشار جانبی قرار نمی گیرد. قطعات هر سمت بهتر است برچسب گذاری شوند تا مونتاژ و کنترل اقلام هنگام نصب ساده تر باشد.
پس از دریافت, فریم, رنگ, لولا, شفت, پوسته موتور و قطعات کنترلی از نظر ضربه یا تغییر شکل بررسی می شوند. لنگه ها تا زمان نصب باید عمودی و با تکیه گاه مناسب نگهداری شوند تا وزن آن ها باعث تاب نشود. تجهیزات برقی نیز در محیط خشک باقی می مانند. کنترل سلامت هنگام تحویل, آسیب حمل را از خطای نصب جدا می کند و مانع اجرای قطعه ای می شود که پیش از نصب نیاز به اصلاح دارد.
نگهداری و تعمیر تخصصی درب دو لنگه
نگهداری دوره ای شامل بررسی لولا, پیچ براکت, قفل, استاپ, صدای گیربکس, رنگ و عملکرد فتوسل است. افتادگی لنگه, ترک رنگ کنار جوش یا تغییر فاصله دو بخش می تواند نشانه حرکت سازه باشد. شفت بازو تمیز نگه داشته می شود و کابل ها از نظر آسیب یا نفوذ آب بررسی می گردند. باتری و خلاص کن دستی نیز باید دوره ای آزمایش شوند تا در شرایط اضطراری قابل استفاده باشند.
تعمیر اصولی از حرکت دستی و تراز لنگه آغاز می شود و سپس موتور, گیربکس, برد و سنسورها بررسی می شوند. تعویض قطعه بدون اصلاح لولای افتاده, براکت خارج از راستا یا قفل تحت فشار, خرابی را تکرار می کند. پس از تعمیر, زمان دو بازو, توقف نرم, قفل و واکنش فتوسل دوباره تنظیم می شوند. چند چرخه کامل برای تأیید عملکرد لازم است و علت خرابی همراه قطعات تعویض شده ثبت می گردد.
- ابعاد, پروفیل و مقدار پوشش بر قیمت سازه اثر دارند.
- طراحی ظاهری باید پیش از انتخاب ظرفیت موتور نهایی شود.
- اطلاعات کامل ستون و فضای چرخش در سفارش ثبت گردد.
- بازو و برد جدا از لنگه و براکت بسته بندی شوند.
- تعمیر باید نقص سازه ای و الکتریکی را هم زمان بررسی کند.

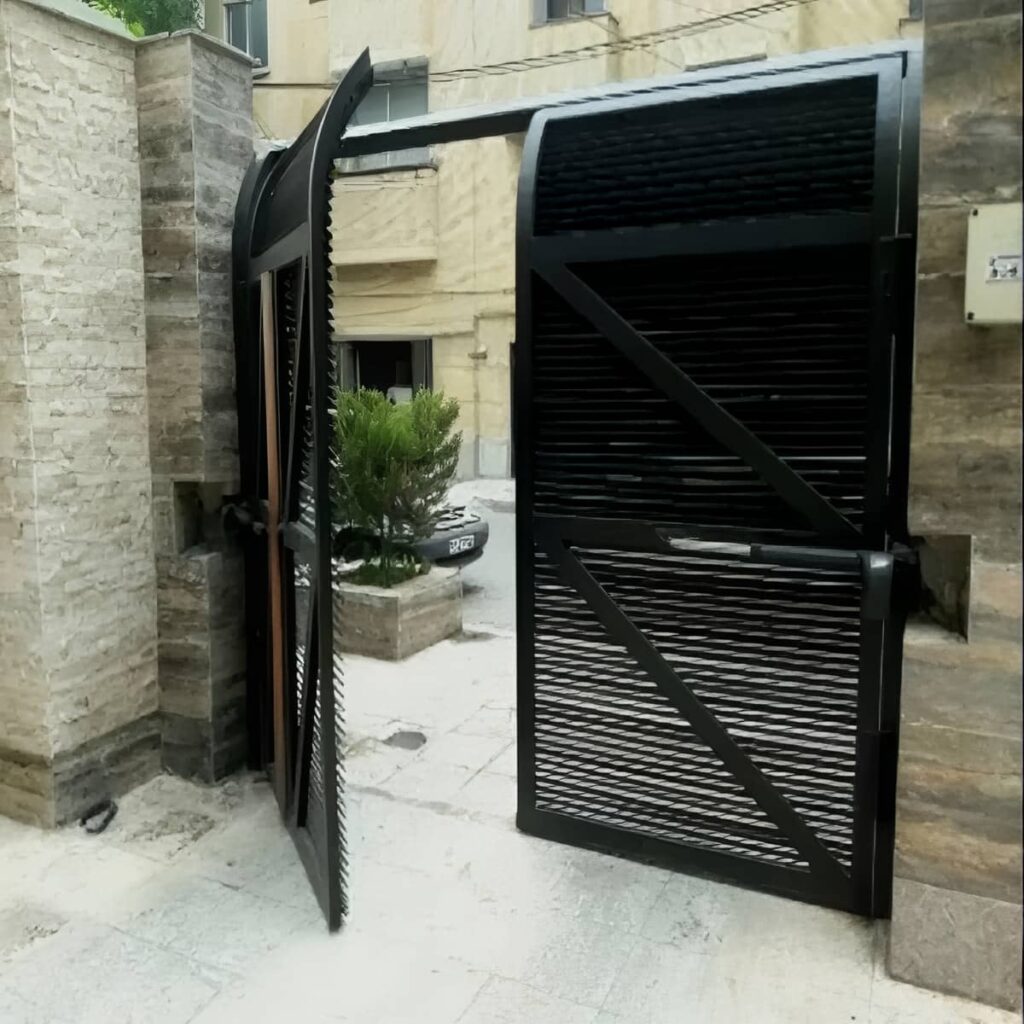

بازوی خطی برای ستونی مناسب است که محور لولا نزدیک لبه داخلی قرار دارد و فضای کافی پشت لنگه وجود دارد. بازوی مفصلی برای ستون عریض یا لولای عقب نشسته, مسیر انتقال نیروی بهتری ایجاد می کند. انتخاب باید بر اساس عمق ستون, وزن لنگه, زاویه بازشو و فضای داخلی انجام شود. استفاده از جک خطی روی ستون نامناسب ممکن است به پایه بلند, کاهش کورس مفید و فشار جانبی شفت منجر گردد.
پروفیل فولادی با مقطع متناسب, انتخاب رایج برای فریم است و باید وزن ورق, تزئینات و فشار باد را تحمل کند. ابعاد پروفیل به عرض و ارتفاع هر لنگه وابسته است. در طرح های ورق دار یا شیشه خور, شبکه تقویتی داخلی اهمیت بیشتری دارد. کیفیت جوش و پوشش ضدخوردگی نیز به اندازه جنس پروفیل مهم هستند, زیرا فریم ضعیف یا تاب دار عملکرد موتور و قفل را مختل می کند.
عرض و ارتفاع دهانه, ابعاد هر لنگه, عمق ستون, فاصله محور لولا, زاویه بازشو و فضای چرخش باید اندازه گیری شوند. وزن تقریبی, نوع پوشش, فشار باد و محل قفل نیز اهمیت دارند. این اطلاعات نوع موتور, کورس بازو و موقعیت براکت را مشخص می کنند. بدون اندازه گیری دقیق ممکن است درب به مانع برخورد کند, زاویه کامل ایجاد نشود یا شفت در انتهای کورس تحت فشار قرار گیرد.
ابعاد دهانه, عکس ورودی, طرح ظاهری, میزان پوشیدگی, رنگ و تعداد تردد باید ارائه شوند. وضعیت ستون, کف, مسیر کابل و فضای داخلی نیز بررسی می شوند. نیاز به بازوی مفصلی, مدل زیرسطحی, باتری, قفل برقی یا کنترل هوشمند از ابتدا اعلام می گردد. این اطلاعات باعث می شوند ساخت فریم, انتخاب موتور و تجهیزات ایمنی هماهنگ انجام شوند و اصلاحات پرهزینه پس از تولید کاهش یابند.
ابعاد, نوع پروفیل, ضخامت ورق, مقدار تزئینات, شیشه و پوشش رنگ از عوامل بخش سازه هستند. نوع موتور, گیربکس, برد فرمان, باتری, فتوسل و قفل نیز دامنه سفارش را تغییر می دهند. شرایط ستون, لولا و کابل کشی ممکن است به تقویت یا اصلاح نیاز داشته باشد. برای مقایسه دقیق باید ساخت, تجهیزات, نصب, ضمانت, بسته بندی و خدمات در یک سطح بررسی شوند.
افزایش صدا, کندشدن یک سمت, ناهماهنگی بسته شدن, ضربه انتهایی یا خطای فتوسل نشانه نیاز به بررسی هستند. عیب یابی باید از لولا, فریم, براکت, قفل و استاپ آغاز شود و سپس موتور و برد کنترل گردند. ادامه استفاده از لنگه افتاده یا پایه لق می تواند گیربکس و شفت را آسیب بزند. پس از تعمیر, ترتیب حرکت, توقف نرم, قفل و تمام تجهیزات ایمنی دوباره آزمایش می شوند.
جمع بندی
انتخاب میان 12 طرح درب برقی ویلایی دو لنگه باید با بررسی وزن و عرض هر لنگه, عمق ستون, نوع پروفیل, فشار باد و روش نصب انجام شود. طرح مشبک بار باد را کاهش می دهد, مدل ورق دار حریم بیشتری ایجاد می کند و نمونه کلاسیک یا شیشه خور به محاسبه دقیق وزن و اتصالات نیاز دارد. کیفیت فریم, لولا, گیربکس, شفت و براکت تنها زمانی به دوام واقعی منجر می شود که سازه تراز, استاپ مکانیکی دقیق و قفل با برد هماهنگ باشد. فتوسل, باتری و خلاص کن دستی نیز باید پس از اجرا در شرایط واقعی آزمایش شوند. نگهداری منظم از افتادگی, خوردگی, افزایش صدا و خرابی ناگهانی جلوگیری می کند. سازه سنتر با هماهنگ کردن طراحی ظاهری, ظرفیت موتور و جزئیات نصب, مسیر انتخاب و سفارش را دقیق تر می سازد. برای مشاوره, ثبت سفارش یا استعلام قیمت روز, تصاویر و ابعاد کامل ورودی را ارائه کنید تا پکیج پیشنهادی از نظر زیبایی, عملکرد و خدمات قابل اطمنان باشد.
