13 طرح درب اتوماتیک ریلی حیاط
انتخاب ریل فولادی تراز و چرخ یاتاقانی متناسب با وزن لنگه, حرکت درب را روان می کند و فشار وارد بر موتور و گیربکس را کاهش می دهد. درب اتوماتیک ریلی حیاط به فضای چرخش لنگه نیاز ندارد و با حرکت افقی, عرض مفید ورودی را بدون اشغال عمق حیاط مدیریت می کند. تفاوت 13 طرح این محصول فقط در نمای مدرن, کلاسیک, مشبک یا ورق دار خلاصه نمی شود؛ نوع فریم, وزن نهایی, ریل زمینی یا کنسولی, توان موتور, ریل دنده ای, چرخ, انکودر و تجهیزات ایمنی نیز نتیجه اجرا را تغییر می دهند. اگر زیرسازی نشست کند, ریل تاب داشته باشد یا فاصله پینیون درست تنظیم نشود, موتور برای جبران مقاومت مکانیکی جریان بیشتری مصرف می کند و استهلاک افزایش می یابد. درب اتوماتیک ریلی حیاط مناسب باید با عرض دهانه, فضای عقب نشینی, شیب کف, فشار باد, تعداد تردد و روش تخلیه آب هماهنگ باشد. کیفیت رنگ, جنس پروفیل, دسترسی به خلاص کن و امکان تعمیر نیز در انتخاب حرفه ای اهمیت دارند. قیمت نهایی به ابعاد, متریال, موتور, زیرسازی, سنسورها, نصب و خدمات وابسته است. سازه سنتر با برسی حرکت دستی, وضعیت کف و ظرفیت واقعی تجهیزات, مدلی را پیشنهاد می دهد که ظاهر درب با دوام فنی و نگهداری منطقی هماهنگ باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| وزن لنگه | وزن پروفیل, ورق, شیشه و تزئینات, ظرفیت موتور, تعداد چرخ ها و استحکام فونداسیون را تعیین می کند. | وزن همراه طول لنگه و مقاومت حرکت دستی ارزیابی شود. |
| نوع ریل | ریل زمینی بار را از طریق چرخ به کف منتقل می کند و سیستم کنسولی وزن را روی کالسکه های جانبی نگه می دارد. | شرایط کف, تخلیه آب و فضای جانبی پیش از انتخاب بررسی شوند. |
| فریم سازه | پروفیل فولادی با مقطع مناسب از خمش لنگه جلوگیری می کند و راستای چرخ, ریل دنده ای و رولر را ثابت نگه می دارد. | ابعاد پروفیل با وزن پوشش و فشار باد هماهنگ باشد. |
| موتور و گیربکس | توان موتور و جنس چرخ دنده بر گشتاور شروع حرکت, سرعت, صدا و دوام در ترددهای متوالی اثر مستقیم دارند. | ظرفیت اسمی بدون بررسی شیب و اصطکاک مسیر کافی نیست. |
| ریل دنده ای | ریل دنده ای فولادی یا پلیمری نیروی پینیون را به لنگه منتقل می کند و فاصله نصب آن بر سایش و صدا مؤثر است. | وزن درب نباید روی پینیون یا دندانه های موتور قرار گیرد. |
| چرخ و یاتاقان | چرخ شیاردار و یاتاقان سالم, وزن را روی ریل توزیع می کنند و مقاومت حرکت دستی را پایین نگه می دارند. | قطر و تعداد چرخ با طول و وزن نهایی تطبیق داده شود. |
| کنترل حرکت | لیمیت سوئیچ یا انکودر, نقطه توقف, کاهش سرعت و تغییر بار را برای برد فرمان مشخص می کند. | کنترل موقعیت همراه استاپ فیزیکی و فتوسل استفاده شود. |
| ایمنی مسیر | فتوسل, لبه ایمنی, فلاشر و تشخیص مانع احتمال برخورد لنگه متحرک با خودرو یا عابر را کاهش می دهند. | تمام نقاط کور مسیر با سنسور متناسب پوشش داده شوند. |
| نگهداری | پاک سازی ریل, کنترل چرخ, پیچ ها, پینیون, کابل و سنسورها از افزایش فشار موتور و خرابی ناگهانی جلوگیری می کند. | تغییر صدا یا سرعت حرکت باید سریع عیب یابی شود. |
اطلاعات تماس
شناخت فنی 13 طرح درب ریلی اتوماتیک حیاط
طرح های درب ریلی باید بر اساس روش تحمل وزن, فرم سازه و سطح کنترل موتور مقایسه شوند. مدل زمینی برای بسیاری از حیاط ها اجرای ساده تری دارد, اما مسیر آن به نظافت و زیرسازی دقیق نیازمند است. سیستم کنسولی, ریل کف را حذف می کند و برای ورودی دارای آب, گردوغبار یا عبور سنگین مزیت دارد, ولی فضای جانبی و فونداسیون بزرگ تری می خواهد. طرح های مشبک, ورق دار, کلاسیک و مینیمال نیز از نظر وزن و فشار باد یکسان نیستند. سازه سنتر در ارزیابی هر مدل, ظاهر را همراه با وزن, فضای عقب نشینی, کیفیت چرخ و امکان دسترسی به موتور بررسی می کند تا طرح انتخاب شده فقط در نمای اولیه مناسب نباشد و در استفاده روزانه نیز حرکت پایدار داشته باشد.
طرح زمینی مشبک, ورق دار و نیمه پوشیده
طرح نخست با فریم مشبک و ریل زمینی ساخته می شود و به دلیل عبور هوا, فشار باد کمتری به لنگه و رولر راهنما وارد می کند. وزن پایین تر می تواند ظرفیت متعادل تری برای موتور و چرخ ایجاد کند, اما فاصله پروفیل ها باید سختی فریم را حفظ نماید. ریل فولادی در کف نصب می شود و چرخ های شیاردار وزن درب را تحمل می کنند. مسیر باید مستقیم, تراز و بدون برجستگی جوش باشد تا چرخ هنگام عبور ضربه نخورد و موتور مجبور به جبران ناهمواری نشود.
طرح دوم ورق دار است و حریم بصری بیشتری ایجاد می کند, اما وزن و سطح بادگیر آن بالاتر می رود. طرح سوم به صورت نیمه پوشیده ساخته می شود تا میان عبور هوا و حفظ حریم تعادل برقرار گردد. در هر دو مدل, شبکه داخلی فریم باید مانع لرزش پنل شود و رولرهای بالا نیز فشار جانبی ناشی از باد را کنترل کنند. قفل انتهایی یا گیره نگهدارنده می تواند در وضعیت بسته, بار سکون را از روی گیربکس کم کند. ظرفیت موتور پس از محاسبه وزن نهایی پوشش انتخاب می شود.
طرح کنسولی مدرن, صنعتی و دهانه عریض
طرح چهارم کنسولی مدرن است و بدون ریل کف, لنگه را روی کالسکه های جانبی حرکت می دهد. این ساختار برای حیاطی مناسب است که شست وشوی مداوم, شن, برگ یا عبور خودرو می تواند عملکرد ریل زمینی را مختل کند. تیر کنسولی به بخش پایینی فریم متصل می شود و کالسکه ها وزن و گشتاور لنگه معلق را تحمل می کنند. نبود تماس مستقیم با کف, حرکت را از ناهمواری مسیر مستقل تر می کند, اما تراز فونداسیون و کیفیت رولرهای داخلی اهمیت بیشتری پیدا می کنند.
طرح پنجم برای تردد بالاتر و فریم صنعتی طراحی می شود و طرح ششم دهانه عریض را با بخش تعادل بلندتر مدیریت می کند. افزایش طول لنگه, گشتاور بیشتری روی کالسکه و فونداسیون ایجاد می نماید؛ بنابراین پروفیل, تیر کنسولی و فاصله دو کالسکه باید مهندسی شوند. موتور فقط نیروی افقی را تأمین می کند و نباید وزن عمودی درب را تحمل کند. نشست پایه یا شل شدن پیچ ها فاصله لنگه از کف را تغییر می دهد و به رولر بالا فشار وارد می کند. بازدید دوره ای پایه در این مدل ضروری است.
طرح کلاسیک, مینیمال و ترکیبی
طرح هفتم نمای کلاسیک دارد و از قوس, قطعات فرفورژه یا تزئینات برجسته استفاده می کند. این جزئیات وزن فریم را افزایش می دهند و باید پیش از انتخاب موتور در محاسبات قرار گیرند. نقاط اتصال متعدد نیز به پوشش ضدخوردگی کامل نیاز دارند. طرح هشتم مینیمال است و با خطوط ساده و سطح های بزرگ اجرا می شود. در این مدل, هر موج یا تاب فریم بیشتر دیده می شود و کیفیت جوش, تراز پروفیل و یکنواختی رنگ اهمیت بالاتری دارند.
طرح نهم فلز را با چوب, شیشه ایمن یا پنل های دکوراتیو ترکیب می کند. تفاوت رفتار متریال ها در برابر رطوبت و تغییر دما باید در روش اتصال لحاظ شود. شیشه یا پنل نباید تنش سازه ای فریم را تحمل کند و امکان تعویض آن نیز باید حفظ شود. وزن نهایی این اجزا بر تعداد چرخ, ظرفیت یاتاقان و موتور اثر می گذارد. کابل و ریل دنده ای باید دور از لبه های تیز و محل نفوذ آب اجرا شوند تا جزئیات ظاهری به دوام مکانیکی و برقی آسیب نزنند.
طرح سریع, هوشمند, انکودردار و باتری پذیر
طرح دهم برای حرکت سریع تر طراحی می شود و زمان بازماندن ورودی را کاهش می دهد. افزایش سرعت فقط با موتور قوی تر به دست نمی آید و به کنترل شتاب, کاهش سرعت و ریل دقیق نیاز دارد. طرح یازدهم به کنترل تلفنی یا سامانه دسترسی متصل می شود و مدیریت فرمان را ساده تر می کند. امنیت ارتباط, امکان استفاده از ریموت و دسترسی به خلاص کن دستی باید هم زمان حفظ شوند تا خرابی ارتباط, ورود و خروج را متوقف نکند.
طرح دوازدهم انکودردار است و موقعیت یا سرعت موتور را به برد گزارش می دهد تا نقطه توقف و واکنش به افزایش بار دقیق تر شوند. طرح سیزدهم باتری پشتیبان و تجهیزات ایمنی تکمیلی دارد و در قطع برق امکان حرکت محدود را فراهم می کند. انکودر جای فتوسل را نمی گیرد و باتری نیز بدون آزمون دوره ای قابل اتکا نیست. این قابلیت ها زمانی نتیجه مطلوب دارند که ریل, چرخ, فریم و ریل دنده ای بدون مقاومت اضافی کار کنند و تنظیمات برد بر اساس شرایط واقعی انجام شده باشند.
- طرح زمینی به ریل تراز و نظافت منظم نیاز دارد.
- مدل کنسولی مسیر عبور را از ریل کف بی نیاز می کند.
- فریم ورق دار به موتور و رولر مقاوم تری نیاز دارد.
- تزئینات کلاسیک باید در وزن نهایی لحاظ شوند.
- سرعت بالا بدون کنترل شتاب و توقف نرم ایمن نیست.
- انکودر و باتری باید همراه سنسورهای مستقل استفاده شوند.
ساختار فنی ریل و اجزای انتقال حرکت
حرکت پایدار درب اتوماتیک ریلی حیاط از هماهنگی ریل, چرخ, فریم, ریل دنده ای, پینیون و گیربکس به دست می آید. وزن لنگه باید به طور کامل روی چرخ های زمینی یا کالسکه کنسولی قرار گیرد و موتور فقط نیروی افقی حرکت را تأمین کند. اگر ریل نشست داشته باشد, چرخ فرسوده شود یا ریل دنده ای به پینیون فشار وارد کند, جریان موتور بالا می رود و صدای گیربکس افزایش می یابد. فریم نیز باید در طول حرکت شکل خود را حفظ کند تا فاصله آن با رولرهای بالا ثابت بماند. کیفیت پوسته موتور و کابل کشی از مدار در برابر رطوبت محافظت می کند. بررسی فنی باید از حرکت دستی آغاز شود, زیرا تنظیم الکترونیکی نمی تواند نقص مکانیکی مسیر را به صورت پایدار برطرف نماید.
ریل زمینی, فونداسیون و تخلیه آب
ریل زمینی باید روی فونداسیونی نصب شود که وزن درب و بار عبور خودرو را بدون نشست تحمل کند. راستای افقی ریل در چند نقطه کنترل می شود و اتصال قطعات نباید پله یا انحراف ایجاد نماید. هر اختلاف ارتفاع, وزن را به صورت نامتعادل میان چرخ ها توزیع می کند و ممکن است یاتاقان یک سمت زودتر فرسوده شود. جوش ها پس از اجرا صاف می شوند و قسمت های برش خورده نیز با پوشش مقاوم محافظت می گردند تا خوردگی از محل اتصال آغاز نشود.
شیب اطراف مسیر باید آب را از ریل دور کند و کانال تخلیه نیز نباید زیرسازی را ضعیف سازد. تجمع گل و شن, مقاومت حرکت را افزایش می دهد و تنظیم تشخیص مانع را مختل می کند. استفاده از روغن روی سطح ریل معمولاً آلودگی بیشتری جذب می کند و روش مناسبی برای کاهش صدا نیست. در سرویس دوره ای, ترک کف, شل شدن پیچ ها, نشست و وضعیت تخلیه آب بررسی می شوند. اگر ریل از تراز خارج شده باشد, افزایش توان موتور فقط فشار روی گیربکس و چرخ را بیشتر خواهد کرد.
چرخ, یاتاقان و رولر هدایت کننده
چرخ شیاردار باید با مقطع ریل هماهنگ باشد و سطح تماس یکنواختی ایجاد کند. قطر چرخ بر عبور از ناهمواری های کوچک و فشار وارد بر یاتاقان اثر دارد. چرخ کوچک زیر بار زیاد, حساسیت بیشتری به آلودگی و نقص مسیر نشان می دهد. یاتاقان سالم باید بدون صدا و لقی حرکت کند. اگر لنگه هنگام حرکت دستی در نقاط مشخص سنگین شود, ابتدا چرخ, راستای ریل و خمش فریم بررسی می شوند و تعویض موتور در اولویت قرار نمی گیرد.
رولرهای بالایی درب را در راستای عمودی نگه می دارند و مانع لرزش یا خروج آن از مسیر می شوند. فاصله رولرها نباید اصطکاک دائمی ایجاد کند یا آزادی جانبی زیادی باقی بگذارد. سطح رولر باید به رنگ فریم آسیب نزند و پایه آن روی ستون مقاوم نصب شود. در مدل کنسولی, رولر انتهایی و کالسکه ها نیز باید هم راستا باشند. کنترل لقی, خوردگی و پیچ های نگهدارنده از تغییر زاویه لنگه و برخورد آن با سازه جلوگیری می کند.
ریل دنده ای, پینیون و گیربکس موتور
پینیون خروجی گیربکس با ریل دنده ای درگیر می شود و نیروی چرخشی را به حرکت خطی تبدیل می کند. فاصله میان دندانه ها باید در تمام مسیر یکنواخت باشد. اگر ریل دنده ای بیش ازحد پایین نصب شود, وزن درب روی پینیون قرار می گیرد و یاتاقان خروجی آسیب می بیند. فاصله زیاد نیز موجب پرش, صدای ضربه و سایش ناقص دندانه ها می شود. پایه های ریل دنده ای باید روی پروفیل مقاوم نصب شوند و زیر فشار موتور خم نشوند.
گیربکس سرعت موتور را کاهش می دهد و گشتاور لازم را تولید می کند. جنس چرخ دنده, کیفیت روان کار و دقت یاتاقان بر صدا و دوام اثر دارند. صفحه موتور باید تراز باشد و امکان تنظیم محدود ارتفاع را فراهم کند. پس از تنظیم فاصله پینیون, پیچ های پایه قفل می شوند و درب در تمام طول حرکت آزمایش می گردد. تغییر صدای گیربکس در یک نقطه خاص معمولاً به اختلاف ارتفاع ریل دنده ای یا خمش فریم مربوط است و باید پیش از آسیب جدی اصلاح شود.
- ریل زمینی روی فونداسیون بدون نشست نصب شود.
- وزن درب فقط روی چرخ یا کالسکه تحمل گردد.
- رولر بالا باید لقی را بدون اصطکاک اضافی کنترل کند.
- ریل دنده ای در تمام مسیر موازی پینیون باقی بماند.
- افزایش صدای موضعی نشانه نیاز به کنترل راستا است.
اندازه گیری و اجرای استاندارد درب ریلی حیاط
اجرای استاندارد از اندازه گیری عرض دهانه, ارتفاع, فضای جانبی و وضعیت کف آغاز می شود. طول لنگه باید عرض مفید عبور, هم پوشانی ستون و محل قفل را پوشش دهد و در مدل کنسولی, بخش تعادل نیز به آن افزوده می شود. وزن, سطح بادگیر, تعداد تردد و شیب مسیر ظرفیت موتور و نوع چرخ را مشخص می کنند. سپس فونداسیون, محل موتور, مسیر کابل و موقعیت فتوسل طراحی می شوند. لنگه باید پیش از نصب موتور با دست روان حرکت کند و در هیچ نقطه ای گیر نداشته باشد. پس از نصب مکانیکی, برد فرمان, نقاط توقف, کاهش سرعت و تشخیص مانع تنظیم می شوند. اجرای دقیق سبب می شود توان موتور صرف حرکت مفید شود و برای بالا بردن لنگه یا عبور از ریل معیوب هدر نرود.
محاسبه دهانه و فضای عقب نشینی
عرض مفید دهانه باید پس از کسر ستون, پوشش ها و محل توقف درب محاسبه شود. لنگه معمولاً بخشی از ستون مقابل را می پوشاند تا شکاف امنیتی باقی نماند. فضای عقب نشینی باید طول کامل لنگه, استاپ, موتور و دسترسی تعمیر را در خود جای دهد. در مدل کنسولی, بخش تعادل به فضای بیشتری نیاز دارد. اندازه گیری فقط از لبه ظاهری ستون می تواند باعث کمبود طول یا کاهش عرض عبور شود و بهتر است نقشه اجرایی بر اساس نقاط سازه ای تهیه گردد.
مسیر جانبی نباید با پله, باغچه, لوله, دیوار یا تجهیزات تأسیساتی تداخل داشته باشد. قسمت بالای درب نیز به فضای آزاد برای رولر راهنما نیاز دارد. فاصله ایمن میان لنگه متحرک و دیوار باید از گیرکردن دست یا اجسام جلوگیری کند. در فریم های بلند, خمش و تغییرات حرارتی نیز در نظر گرفته می شوند. ثبت دقیق ابعاد پیش از ساخت, احتمال جابه جایی موتور, برش مجدد فریم یا محدودشدن حرکت را در زمان نصب کاهش می دهد.

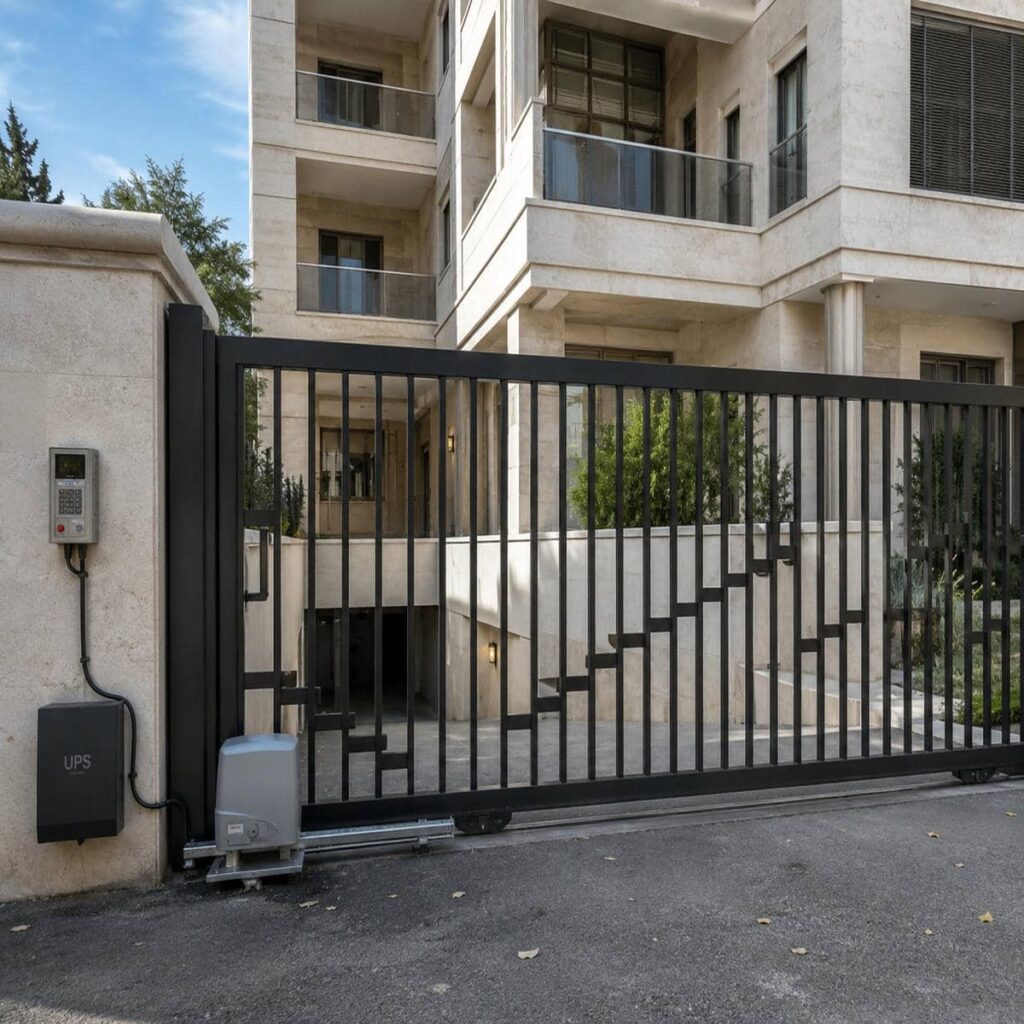

زیرسازی موتور و نصب ریل دنده ای
پایه موتور باید روی فونداسیون مقاوم, تراز و بالاتر از سطح تجمع آب نصب شود. صفحه زیر موتور امکان تنظیم ارتفاع و فاصله پینیون را فراهم می کند و نباید هنگام سفت شدن پیچ ها تاب بردارد. مسیر برق, فتوسل و فرمان پیش از تکمیل کف در لوله محافظ اجرا می شود. کابل ها از بخش متحرک و لبه تیز دور می مانند. موتور نیز در موقعیتی قرار می گیرد که در معرض ضربه خودرو یا جریان مستقیم آب نباشد.
ریل دنده ای به صورت مرحله ای روی فریم نصب می شود و لنگه با دست حرکت داده می شود تا فاصله دندانه ها کنترل گردد. محل اتصال باید عضو مقاومی از فریم باشد. قطعات ریل در محل اتصال نباید اختلاف گام یا ارتفاع ایجاد کنند. پس از نصب کامل, وزن درب دوباره کنترل می شود تا روی پینیون قرار نگرفته باشد. پوشش محافظ بخش های جوش خورده ترمیم می گردد و چند چرخه حرکت برای بررسی صدا و یکنواختی درگیری انجام می شود.
تنظیم توقف و آزمون تجهیزات ایمنی
نقطه باز و بسته با لیمیت سوئیچ, آهنربا یا انکودر تعیین می شود. توقف نرم باید پیش از برخورد با استاپ فعال گردد تا انرژی لنگه کاهش یابد. استاپ فیزیکی همچنان برای محدودکردن حرکت اضطراری لازم است. در وضعیت بسته, قفل یا گیره انتهایی باید بدون فشار جانبی درگیر شود. اگر درب پس از توقف جابه جا می شود, محل استاپ, بادگیری و تنظیم گیربکس بررسی می شوند و زمان موتور نباید بی دلیل افزایش یابد.
فتوسل ها باید خودرو, موتورسیکلت و عابر را در مسیر واقعی تشخیص دهند. در نقاط کور می توان از سنسور یا لبه ایمنی تکمیلی استفاده کرد. فلاشر پیش از حرکت هشدار می دهد و خلاص کن دستی در قطع برق امکان جابه جایی کنترل شده را فراهم می سازد. آزمون تحویل شامل چند چرخه متوالی, مانع کنترل شده, قطع برق و عملکرد باتری است. تنظیمات برد, مدل موتور و فاصله پینیون ثبت می شوند تا تعمیر و سرویس آینده بر اساس اطلاعات دقیق انجام گیرد.
- فضای جانبی باید طول لنگه و تجهیزات را کامل پوشش دهد.
- پایه موتور بالاتر از سطح تجمع آب اجرا شود.
- ریل دنده ای مرحله ای و با فاصله یکنواخت نصب گردد.
- استاپ فیزیکی مکمل کنترل الکترونیکی توقف است.
- تحویل فنی شامل فتوسل, خلاص کن و قطع برق باشد.
قیمت, سفارش و خدمات سازه سنتر برای درب ریلی
قیمت درب اتوماتیک ریلی حیاط از ترکیب ابعاد فریم, نوع ریل, میزان پوشش و ظرفیت تجهیزات حرکتی شکل می گیرد. طرح زمینی, کنسولی, مشبک, ورق دار یا هوشمند از نظر متریال, زیرسازی و نگهداری شرایط یکسانی ندارد. کیفیت پروفیل, چرخ, یاتاقان, ریل دنده ای, گیربکس, انکودر و فتوسل نیز دامنه سفارش را تغییر می دهد. وضعیت کف بخش دیگری از هزینه اجرا را مشخص می کند؛ ممکن است مسیر به بتن ریزی, تخلیه آب یا اصلاح شیب نیاز داشته باشد. سازه سنتر در بررسی و مقایسه مدل ها, ظاهر درب را همراه با وزن, فضای عقب نشینی و امکان سرویس ارزیابی می کند. این رویکرد باعث می شود هزینه سفارش به عملکرد پایدار تبدیل شود و تغییرات ناگهانی پس از تولید کاهش پیدا کند.
عوامل فنی مؤثر بر قیمت سفارش
عرض و ارتفاع لنگه, ابعاد پروفیل, ضخامت ورق و مقدار تزئینات بر وزن و هزینه ساخت اثر دارند. طرح ورق دار نسبت به مدل مشبک فشار باد بیشتری ایجاد می کند و به فریم, چرخ و موتور مقاوم تری نیاز دارد. سیستم کنسولی نیز تیر, کالسکه و فونداسیون متفاوتی از ریل زمینی می خواهد. نوع رنگ و آماده سازی سطح نیز در دوام سازه و فاصله میان تعمیرات مؤثر است.
توان موتور, متریال گیربکس, انکودر, باتری, فتوسل و کنترل دسترسی بخش دیگر قیمت را تشکیل می دهند. اصلاح کف, ساخت فونداسیون, نصب کانال تخلیه و کابل کشی محافظت شده نیز به متریال و زمان نیاز دارند. پیشنهاد ارزان تر در صورت استفاده از چرخ نامتناسب, ریل ضعیف یا تجهیزات ایمنی ناقص الزاماً اقتصادی نیست. مقایسه حرفه ای باید سازه, موتور, زیرسازی, نصب, ضمانت و خدمات را در یک سطح قرار دهد.
فرآیند سفارش و آماده سازی مشخصات
برای سفارش باید عرض و ارتفاع دهانه, طول فضای جانبی, وضعیت کف, شیب و تعداد تردد ارائه شوند. نوع طرح ظاهری, میزان پوشیدگی, رنگ و نیاز به حریم نیز باید مشخص گردند. عکس مسیر عقب نشینی, ستون ها و محل احتمالی موتور به انتخاب ریل زمینی یا کنسولی کمک می کند. نیاز به باتری, انکودر, کنترل تلفنی یا سرعت بالاتر از ابتدا ثبت می شود تا طراحی مکانیکی و برقی هماهنگ انجام گیرد.
پس از بررسی, فهرست سفارش شامل لنگه, ریل, چرخ, موتور, برد, ریل دنده ای, فتوسل, فلاشر و متعلقات تعیین می شود. سازه سنتر می تواند سازگاری وزن درب, ظرفیت گیربکس و زیرسازی را پیش از تولید کنترل کند. ثبت مدل موتور, چرخ و سنسورها برای تعمیر آینده مفید است. زمان نصب نیز پس از آماده شدن فونداسیون و مسیر کابل مشخص می شود تا اجرا بر اساس اندازه های تأییدشده و بدون تغییرات عجولانه انجام گیرد.
ارسال, نگهداری و تعمیر تخصصی
لنگه باید در بسته بندی به گونه ای مهار شود که فریم در حمل تاب برندارد و پوشش رنگ با قطعات فلزی تماس مستقیم نداشته باشد. ریل, ریل دنده ای و براکت ها جدا بسته بندی می شوند و موتور و برد نیز به محافظ ضربه و رطوبت نیاز دارند. چرخ ها نباید زیر بار جانبی قرار گیرند. برچسب گذاری اجزا, کنترل محتویات و ترتیب نصب را ساده تر می کند و احتمال استفاده اشتباه از قطعات را کاهش می دهد.
نگهداری دوره ای شامل پاک سازی ریل, کنترل چرخ, یاتاقان, رولر, فاصله پینیون و عملکرد سنسورها است. تعمیر اصولی از حرکت دستی آغاز می شود و سپس مسیر, موتور و برد بررسی می گردند. تعویض گیربکس بدون اصلاح ریل تاب دار یا چرخ فرسوده, خرابی را تکرار می کند. پس از تعمیر, توقف نرم, فتوسل, خلاص کن و باتری دوباره آزمایش می شوند. علت ایراد و قطعات تعویض شده نیز ثبت می گردند تا برنامه نگهداری بعدی دقیق تر باشد.
- ابعاد, پوشش و نوع ریل بر قیمت نهایی اثر دارند.
- اطلاعات کف و فضای جانبی پیش از سفارش ثبت شوند.
- موتور و برد جدا از قطعات فلزی بسته بندی گردند.
- نظافت ریل و کنترل چرخ بخش اصلی نگهداری است.
- تعمیر باید علت مکانیکی فشار وارد بر موتور را مشخص کند.
مدل زمینی ساختار ساده تر و دسترسی تعمیر مناسبی دارد, اما ریل آن به نظافت و تخلیه آب منظم نیازمند است. مدل کنسولی ریل کف را حذف می کند و برای مسیر دارای آلودگی, رطوبت یا عبور سنگین مناسب تر است, ولی فضای جانبی و فونداسیون بزرگ تری می خواهد. انتخاب نهایی باید بر اساس وضعیت کف, وزن لنگه, طول عقب نشینی و امکان نگهداری انجام شود.
ظرفیت موتور به وزن و طول لنگه, شیب مسیر, مقاومت چرخ ها, فشار باد و تعداد تردد وابسته است. وزن اسمی به تنهایی کافی نیست, زیرا ریل ناهموار یا یاتاقان فرسوده بار بیشتری ایجاد می کند. موتور باید حاشیه منطقی داشته باشد, اما قدرت زیاد نباید برای جبران زیرسازی معیوب استفاده شود. کیفیت گیربکس, برد فرمان و توقف نرم نیز در انتخاب اهمیت دارند.
ریل دنده ای باید در تمام مسیر با پینیون درگیری یکنواخت داشته باشد, اما وزن لنگه روی موتور قرار نگیرد. فاصله کم به یاتاقان خروجی فشار وارد می کند و فاصله زیاد باعث پرش و سایش دندانه ها می شود. نصب به صورت مرحله ای انجام می گیرد و درب با دست حرکت داده می شود تا ارتفاع قطعات کنترل گردد. پایه ریل نیز باید روی پروفیل مقاوم فریم متصل شود.
عرض و ارتفاع دهانه, فضای جانبی, وضعیت کف, شیب مسیر و تعداد تردد باید مشخص شوند. عکس ستون ها, محل موتور و مسیر عقب نشینی نیز اهمیت دارد. نوع طرح, میزان پوشیدگی, رنگ و نیاز به مدل کنسولی, باتری یا انکودر از ابتدا اعلام می شوند. این اطلاعات انتخاب متریال, چرخ, موتور و تجهیزات ایمنی را دقیق تر می کنند و از تغییرات پرهزینه پس از ساخت جلوگیری خواهند کرد.
ابعاد فریم, جنس پروفیل, ضخامت ورق, نوع رنگ و ساختار زمینی یا کنسولی از عوامل اصلی هستند. توان موتور, گیربکس, انکودر, باتری, فتوسل و کنترل دسترسی نیز دامنه سفارش را تغییر می دهند. شرایط فونداسیون, تخلیه آب و کابل کشی ممکن است به اجرای جدید نیاز داشته باشند. مقایسه دقیق باید سازه, موتور, زیرسازی, نصب, ضمانت و خدمات را پوشش دهد.
افزایش صدا, کندشدن حرکت, لرزش لنگه, پرش پینیون, توقف نامنظم یا خطای سنسور نشانه نیاز به بررسی هستند. عیب یابی از ریل, چرخ, یاتاقان و حرکت دستی آغاز می شود و سپس موتور و برد کنترل می گردند. ادامه کار با ریل تاب دار می تواند گیربکس را آسیب بزند. پس از تعمیر نیز فاصله ریل دنده ای, توقف نرم و تجهیزات ایمنی دوباره آزمایش می شوند.
جمع بندی
انتخاب میان 13 طرح درب اتوماتیک ریلی حیاط باید با بررسی وزن لنگه, فضای عقب نشینی, نوع ریل, کیفیت چرخ و ظرفیت موتور انجام شود. مدل زمینی برای بسیاری از ورودی ها ساختار عملی و قابل سرویس دارد, در حالی که سیستم کنسولی مسیر عبور را بدون ریل کف نگه می دارد. طرح مشبک فشار باد را کاهش می دهد و مدل ورق دار به فریم و گیربکس مقاوم تری نیاز پیدا می کند. کیفیت ریل, یاتاقان, ریل دنده ای, پینیون و زیرسازی تنها زمانی به دوام واقعی منجر می شود که مسیر تراز و تخلیه آب درست باشد. انکودر, فتوسل, باتری و خلاص کن نیز باید پس از نصب در شرایط واقعی آزمایش شوند. سازه سنتر با بررسی و مقایسه جزئیات سازه ای و حرکتی, انتخاب و سفارش را دقیق تر می سازد. برای دریافت مشاوره یا استعلام قیمت روز, ابعاد و تصاویر کامل ورودی را ارائه کنید تا پکیج پیشنهادی از نظر عملکرد, نصب و خدمات قابل اطمنان باشد.
