12 مدل حفاظ پنجره متحرک کشویی
انتخاب ظرفیت چرخ و راستای ریل مستقیماً تعیین می کند که حفاظ پنجره پس از نصب روان حرکت کند یا در استفاده روزانه دچار گیرکردن و افتادگی شود. حفاظ پنجره متحرک کشویی از چهارچوب ثابت, لنگه متحرک, پروفیل های داخلی, ریل, چرخ, استاپر, قطعه ضدخروج و قفل تشکیل می شود و عملکرد صحیح آن به هماهنگی این اجزا وابسته است. مدل های تک لنگه, دولنگه, تلسکوپی, دو ریل, آکاردئونی, شبکه عمودی, شبکه مربعی, لوزی, پنل دار, مینیمال, ریل بالا و ریل پایین از نظر وزن, مسیر حرکت, فضای جمع شدن و نیاز نگهداری تفاوت دارند. حفاظ پنجره متحرک کشویی باید براساس عرض بازشو, عمق محل نصب, نوع دیوار, موقعیت دستگیره, پرده, توری و جهت حرکت پنجره طراحی شود. انتخاب ریل ضعیف, چرخ نامتناسب یا چهارچوب تاب دار می تواند باعث خروج لنگه از مسیر, سخت بسته شدن قفل یا تماس حفاظ با قاب پنجره شود. مقطع پروفیل, کیفیت جوش, فاصله شبکه, پوشش ضدزنگ و رنگ کوره ای نیز بر امنیت و دوام اثر می گذارند. عوامل قیمت به ابعاد, تعداد لنگه ها, یراق آلات, نوع ریل, متریال, بسته بندی و شرایط نصب وابسته هستند. سازه سنتر با بررسی مسیر حرکتی و هماهنگگی ساختار با محل نصب, امکان انتخاب مدلی را فراهم می کند که امنیت, حرکت نرم و سرویس پذیری مناسبی داشته باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| نوع مسیر حرکتی | ریل تک مسیر, دو ریل یا ساختار تلسکوپی مشخص می کند لنگه ها چگونه حرکت کنند و در حالت باز چه فضایی اشغال شود. | مسیر باید براساس عرض دیوار جانبی و عمق قابل استفاده انتخاب شود. |
| ظرفیت چرخ | چرخ بلبرینگی متناسب با وزن, اصطکاک حرکت را کاهش می دهد و از سایش نامتقارن ریل جلوگیری می کند. | وزن چهارچوب, شبکه, قفل و پوشش باید در انتخاب چرخ محاسبه شود. |
| مقطع پروفیل | پروفیل مناسب سختی لنگه متحرک را حفظ می کند و مانع پیچش قاب هنگام حرکت یا بسته شدن قفل می شود. | برای لنگه های عریض از پل تقویتی یا تقسیم دهانه استفاده شود. |
| ریل باربر | ریل پایین وزن لنگه را تحمل می کند, درحالی که ریل بالا بار را به شاسی فوقانی انتقال می دهد. | ظرفیت بستر نصب باید پیش از انتخاب موقعیت ریل بررسی شود. |
| قفل و زبانه | قفل لنگه را در حالت بسته مهار می کند و باید روی بخش سخت چهارچوب با زبانه کاملاً درگیر نصب شود. | بدنه قفل نباید از بیرون شبکه دسترسی مستقیم داشته باشد. |
| استاپر مسیر | استاپر از برخورد شدید لنگه با انتهای ریل جلوگیری می کند و محل توقف مناسب برای عملکرد قفل را تثبیت می نماید. | استاپر باید پس از نصب قابل تنظیم و مقاوم در برابر ضربه باشد. |
| قطعه ضدخروج | قطعه ضدخروج مانع بلند شدن لنگه و جدا شدن چرخ از مسیر تحت فشار یا نیروی اهرمی می شود. | فاصله قطعه با ریل باید کم باشد, اما حرکت آزاد لنگه را محدود نکند. |
| پوشش محافظ | ضدزنگ و رنگ کوره ای از جوش ها, محل برش, چهارچوب و پروفیل در برابر رطوبت و تغییرات دما محافظت می کنند. | سطح تماس چرخ و ریل باید بدون رنگ اضافی و آلودگی باقی بماند. |
| نگهداری دوره ای | تمیزکاری ریل, تنظیم چرخ, کنترل قفل و بازبینی مهارها از افزایش اصطکاک و افت عملکرد جلوگیری می کند. | صدای غیرعادی یا حرکت سنگین باید پیش از آسیب گسترده بررسی شود. |
شناخت مدل های متحرک و تفاوت عملکرد کشویی
مدل کشویی برای پنجره هایی کاربرد دارد که حفاظ باید در مواقع مشخص باز شود, اما فضای کافی برای چرخش لنگه لولایی وجود ندارد. در این ساختار, قاب در امتداد ریل حرکت می کند و کنار پنجره یا پشت لنگه دیگر قرار می گیرد. تعداد لنگه ها, محل ریل و طول مسیر جمع شدن باید پیش از طراحی مشخص شوند, زیرا هر مدل فضای متفاوتی نیاز دارد. تک لنگه برای بازشوهای محدود ساده تر است, دولنگه وزن را تقسیم می کند و مدل تلسکوپی چند قاب را در فضای جانبی کمتری جمع می نماید. طرح شبکه داخلی نیز بر وزن متحرک و ظرفیت چرخ اثر می گذارد. انتخاب مدل مناسب باید با دفعات استفاده, سطح امنیت, امکان نظافت ریل و محدودیت های معماری هماهنگ باشد تا حرکت حفاظ در طول زمان پایدار بماند.

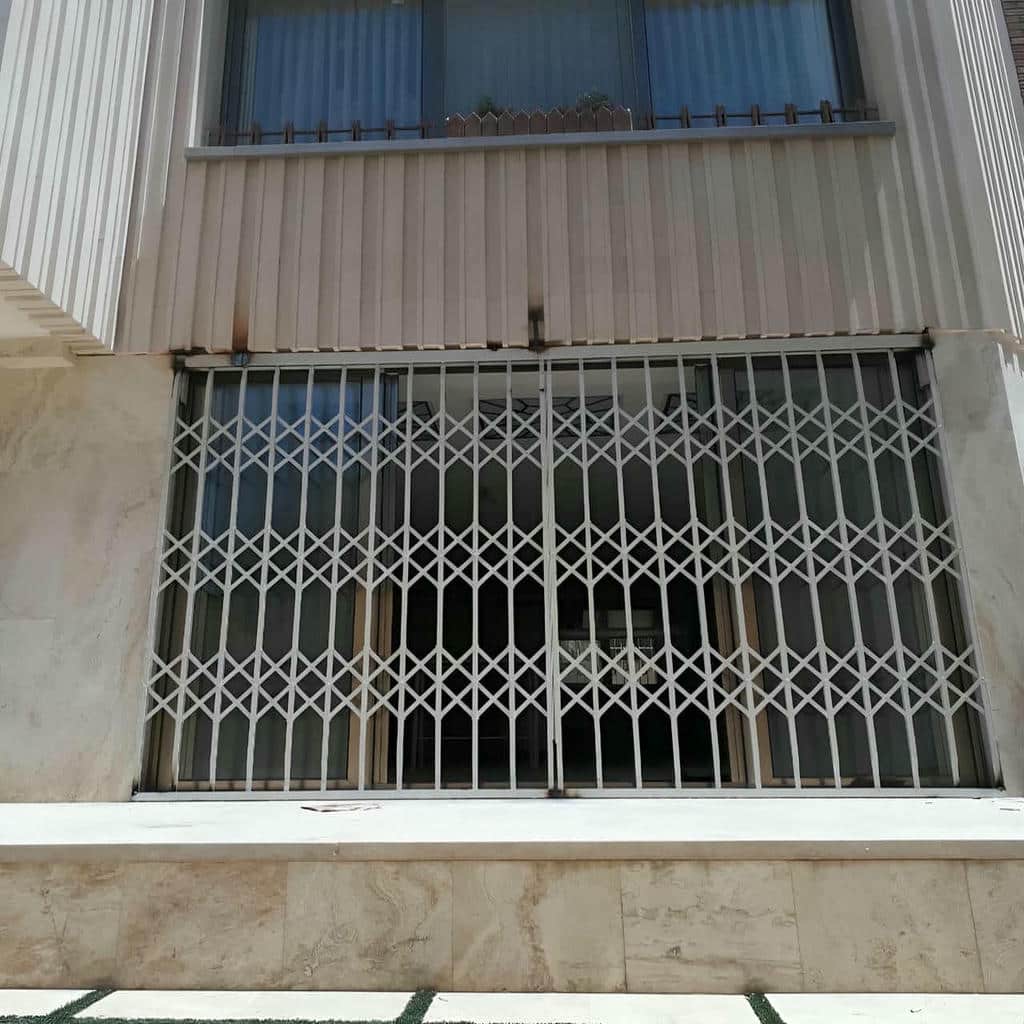

مدل تک لنگه جانبی با مسیر ساده و کنترل پذیر
مدل تک لنگه از یک چهارچوب متحرک یکپارچه تشکیل می شود که کل عرض پنجره را پوشش می دهد و هنگام باز شدن به یک سمت حرکت می کند. این ساختار تعداد کمتری چرخ, اتصال و قطعه قفل دارد و به همین دلیل تنظیم و نگهداری آن نسبت به مدل های چندلنگه ساده تر است. کنار پنجره باید فضای کافی برای قرار گرفتن کامل قاب وجود داشته باشد. اگر عرض لنگه زیاد باشد, وزن و گشتاور قاب افزایش می یابد و احتمال پیچش یا فشار نامتوازن بر چرخ های ابتدا و انتهای مسیر بیشتر می شود. استفاده از پل میانی و پروفیل پیرامونی مناسب, شکل هندسی قاب را در طول حرکت حفظ می کند.
ریل این مدل باید در تمام مسیر مستقیم و تراز باشد, زیرا یک لنگه بزرگ نسبت به انحراف موضعی حساس تر است. قفل معمولاً در انتهای مسیر بسته نصب می شود و استاپر باید قاب را دقیقاً در موقعیتی نگه دارد که زبانه بدون فشار اضافی درگیر شود. فضای میان لنگه و دیوار نیز نباید آن قدر زیاد باشد که امکان دسترسی به قفل ایجاد کند. مدل تک لنگه برای پنجره های متوسط و دیوار جانبی آزاد مناسب است, اما در دهانه های بسیار عریض بهتر است وزن میان چند بخش تقسیم شود.
مدل دولنگه متقارن برای تقسیم وزن و مسیر حرکت
مدل دولنگه از دو قاب متحرک تشکیل می شود که می توانند از مرکز به دو طرف یا از طرفین به مرکز حرکت کنند. تقسیم وزن باعث کاهش بار هر چرخ و محدود شدن عرض هر لنگه می شود. این ویژگی پیچش چهارچوب را کاهش می دهد و حمل یا نصب قطعات را نیز آسان تر می کند. برای عملکرد صحیح, هر دو مسیر باید در یک تراز قرار داشته باشند و لنگه ها هنگام بسته شدن دقیقاً مقابل یکدیگر برسند. اختلاف ارتفاع یا تاب ریل باعث می شود فاصله مرکزی نامنظم شود و قفل نتواند دو بخش را به طور کامل مهار کند.
قفل مرکزی می تواند روی یکی از لنگه ها قرار گیرد و بخش دوم را نیز درگیر کند, اما محل اتصال باید در برابر فشار و اهرم مقاوم باشد. استفاده از زبانه بالا و پایین یا نقاط مهار مکمل, حرکت جانبی لنگه ها را در حالت بسته کاهش می دهد. فضای جمع شدن در دو سمت توزیع می شود و برای پنجره هایی مناسب است که در هر طرف فضای محدود اما قابل استفاده دارند. در زمان اندازه گیری باید محل پرده, دستگیره و تجهیزات اطراف هر دو سمت بررسی شود تا هیچ لنگه ای در انتهای مسیر با مانع برخورد نکند.
مدل تلسکوپی برای جمع شدن چند لنگه در فضای محدود
در مدل تلسکوپی, چند قاب باریک هنگام باز شدن پشت یکدیگر قرار می گیرند و نسبت به یک لنگه یکپارچه فضای جانبی کمتری اشغال می کنند. هر لنگه می تواند روی مسیر مستقل حرکت کند یا با رابط مکانیکی به لنگه بعدی متصل شود. مزیت اصلی این ساختار, پوشش بازشوهای عریض در شرایطی است که طول آزاد کنار پنجره محدود است. با افزایش تعداد لنگه ها, تعداد چرخ ها, استاپرها و نقاط تنظیم نیز بیشتر می شود و تراز دقیق ریل ها اهمیت بالاتری پیدا می کند.
فاصله میان لنگه ها باید به اندازه ای باشد که قاب ها بدون تماس حرکت کنند, اما شکاف امنیتی ایجاد نشود. اگر ریل ها موازی نباشند, قاب ها در بخشی از مسیر به یکدیگر برخورد می کنند و رنگ یا چرخ آسیب می بیند. قفل باید تمام مجموعه را در حالت بسته مهار کند و قطعه ضدخروج برای هر مسیر در نظر گرفته شود. این مدل برای دهانه های بزرگ و پروژه هایی مناسب است که به بازشدن گسترده نیاز دارند, ولی سرویس دوره ای آن نسبت به مدل تک لنگه دقیق تر و زمان برتر است.
- مدل تک لنگه برای مسیر جانبی آزاد و بازشوهای متوسط مناسب است.
- دولنگه متقارن وزن را میان دو قاب تقسیم می کند.
- مدل تلسکوپی در فضای جانبی محدود جمع شدن فشرده تری دارد.
- هرچه تعداد لنگه ها بیشتر شود, نیاز به رگلاژ دقیق تر افزایش می یابد.
- قفل و استاپر باید با محل نهایی توقف لنگه هماهنگ باشند.
ساختار فنی ریل, چرخ و چهارچوب متحرک
عملکرد نرم حفاظ کشویی به تناسب میان وزن قاب, ظرفیت چرخ و دقت ریل وابسته است. افزایش ضخامت پروفیل بدون تقویت مسیر حرکتی می تواند وزن مرده را بالا ببرد و عمر بلبرینگ ها را کاهش دهد. چهارچوب متحرک باید در طول حرکت تخت و گونیا باقی بماند, زیرا پیچش جزئی نیز موقعیت چرخ, قفل و قطعه راهنما را تغییر می دهد. محل نصب چرخ ها باید تقویت شود تا وزن در گوشه های قاب تمرکز مخرب ایجاد نکند. ریل نیز باید سطح پیوسته و بدون برآمدگی داشته باشد؛ اتصال نامناسب دو قطعه ریل در هر بار عبور چرخ ضربه ایجاد می کند. جنس یراق آلات, امکان تنظیم ارتفاع, محافظت در برابر گردوغبار و دسترسی برای تعمیر از معیارهای مهم کیفیت هستند. تمام اجزای حرکتی بهتر است پیش از رنگ و پس از مونتاژ نهایی آزمایش شوند.
مدل ریل پایین باربر برای لنگه های سنگین
در مدل ریل پایین, وزن لنگه از طریق چرخ ها به مسیر زیرین منتقل می شود و بخش بالا وظیفه هدایت و جلوگیری از واژگونی قاب را بر عهده دارد. این ساختار برای حفاظ های سنگین, شبکه های متراکم و پنجره های عریض عملکرد قابل پیش بینی تری دارد. ریل باید روی زیرسازی مقاوم و تراز نصب شود تا فشار میان چرخ ها به صورت یکنواخت توزیع گردد. اگر مسیر در یک نقطه پایین تر باشد, لنگه تمایل به حرکت خودکار پیدا می کند و در بخش شیب دار فشار بیشتری به چرخ وارد می شود.
مهم ترین نیاز نگهداری ریل پایین, پاک کردن گردوغبار, سنگ ریزه و آب جمع شده است. ذرات کوچک می توانند سطح چرخ را ساییده یا حرکت را ضربه ای کنند. شکل ریل باید مسیر تخلیه رطوبت داشته باشد و امکان دسترسی برای نظافت حفظ شود. چرخ ها بهتر است قابلیت تنظیم ارتفاع داشته باشند تا افت جزئی پس از نصب جبران شود. استفاده از روغن غلیظ روی مسیر آلوده مناسب نیست, زیرا آلودگی بیشتری جذب می کند و سطح حرکت را چسبناک نگه می دارد.
مدل ریل بالا آویز با راهنمای کنترل کننده پایین
مدل آویز وزن لنگه را از ریل و شاسی بالایی دریافت می کند و در بخش پایین تنها یک راهنما برای کنترل نوسان و حفظ راستا دارد. نبود ریل باربر روی کف, نظافت بازشو را ساده تر می کند و مانع ایجاد برجستگی در بخش زیرین می شود. بااین حال تیر یا شاسی بالای پنجره باید ظرفیت وزن حفاظ و نیروی ناشی از شروع و توقف حرکت را داشته باشد. اتصال ریل بالا به اندود, سنگ نما یا مصالح ضعیف می تواند تحت بار متناوب شل شود.
راهنمای پایین باید لنگه را در صفحه حرکت نگه دارد, بدون آنکه اصطکاک زیادی ایجاد کند. فاصله بیش از حد موجب نوسان قاب می شود و فاصله کم ممکن است در اثر تاب جزئی, حرکت را سنگین کند. چرخ های آویز باید در برابر خروج از ریل محافظت شوند و استاپر انتهایی ضربه لنگه را کنترل کند. این مدل برای محل هایی مناسب است که زیر پنجره باید آزاد بماند, اما اجرای آن به زیرسازی فوقانی دقیق تر و کنترل منظم پیچ ها و اتصالات نیاز دارد.
مدل دو ریل موازی با عبور لنگه ها از کنار یکدیگر
در ساختار دو ریل, دو لنگه در مسیرهای موازی حرکت می کنند و می توانند هنگام باز شدن روی هم قرار گیرند. این مدل در جایی کاربرد دارد که عمق کافی وجود دارد, اما طول دیوار جانبی برای کنار رفتن کامل دو قاب محدود است. فاصله میان ریل ها باید در تمام طول ثابت باشد و هرگونه انحراف باعث تماس چهارچوب ها می شود. سطح لنگه ها نیز باید تخت بماند تا قطعات تزئینی یا دستگیره ها هنگام عبور با قاب مجاور برخورد نکنند.
هر ریل به استاپر و قطعه ضدخروج مستقل نیاز دارد. قفل می تواند دو لنگه را در موقعیت بسته به یکدیگر یا به قاب ثابت متصل کند. محل هم پوشانی باید طوری طراحی شود که شکاف مستقیم برای دسترسی به قفل باقی نماند. نظافت مسیر داخلی دشوارتر از مدل تک ریل است و باید پیش از نصب امکان دسترسی ابزار در نظر گرفته شود. مدل دو ریل برای پنجره های عریض و فضاهای دارای عمق مناسب انتخاب خوبی است, مشروط بر اینکه موازی بودن مسیرها با دقت اجرایی بالا حفظ شود.
- ریل پایین برای انتقال مستقیم وزن لنگه های سنگین مناسب است.
- ریل بالا به شاسی مقاوم و راهنمای پایین دقیق نیاز دارد.
- محل نصب چرخ باید در چهارچوب تقویت شود.
- دو ریل موازی باید در تمام مسیر فاصله ثابت داشته باشند.
- سطح تماس چرخ و ریل باید تمیز و بدون برآمدگی باشد.
انتخاب طرح شبکه و اجرای استاندارد حفاظ کشویی
طرح داخلی حفاظ علاوه بر ظاهر, وزن متحرک و رفتار قاب را تعیین می کند. شبکه عمودی وزن کمتری دارد و برای مدل های پرتردد مناسب است, درحالی که شبکه مربعی یا لوزی با افزایش تعداد گره ها, سختی بیشتری ایجاد می کند اما بار چرخ ها را نیز بالا می برد. پنل فلزی می تواند دید و دسترسی را محدود کند, ولی اثر باد و وزن سطحی بیشتری دارد. انتخاب طرح باید پس از اندازه گیری دقیق عرض, ارتفاع, عمق و فضای جانبی انجام شود. موقعیت دستگیره پنجره, توری, پرده, لبه نما و محل توقف حفاظ در حالت باز باید روی نقشه اجرایی ثبت گردد. نصب صحیح نیز نیازمند بستر مقاوم, ریل تراز, چهارچوب بدون تاب و آزمون کامل حرکت است. اصلاح گسترده پس از رنگ می تواند پوشش را آسیب بزند و تراز اجزای حرکتی را تغییر دهد.
مدل شبکه عمودی با وزن کنترل شده
شبکه عمودی از اعضایی تشکیل می شود که در امتداد ارتفاع لنگه قرار دارند و با یک یا چند پل افقی مهار می شوند. این آرایش مسیر تکیه افقی کمتری ایجاد می کند و نسبت به شبکه های متراکم وزن پایین تری دارد. برای لنگه های بلند, پل میانی طول آزاد پروفیل ها را کاهش می دهد و از لرزش شبکه هنگام حرکت جلوگیری می کند. فاصله اعضا باید براساس سطح امنیت و محل دستگیره تعیین شود تا عبور دست یا ابزار ممکن نباشد.
چهارچوب پیرامونی باید سختی کافی داشته باشد, زیرا کم بودن وزن شبکه به تنهایی مانع پیچش قاب نمی شود. اتصال اعضای عمودی به قاب باید یکنواخت باشد و جوش بیش از حد در یک سمت می تواند لنگه را تاب دهد. این مدل برای حفاظ هایی که روزانه باز و بسته می شوند مناسب است, چون وزن کنترل شده فشار کمتری به چرخ ها وارد می کند. طراحی ساده آن همچنین نظافت, ترمیم رنگ و بررسی اتصالات را آسان تر می سازد.
مدل شبکه مربعی و لوزی برای سختی بیشتر قاب
شبکه مربعی با تقاطع پروفیل های عمودی و افقی, طول آزاد اعضا را کاهش می دهد و تغییر شکل سطح حفاظ را محدود می کند. هر تقاطع یک نقطه جوش ایجاد می کند و باید از نظر نفوذ, پرداخت و پوشش رنگ کنترل شود. خانه های بسیار کوچک وزن و اصطکاک سیستم را افزایش می دهند, درحالی که خانه های بزرگ تر ممکن است سطح دسترسی نامناسب ایجاد کنند. اندازه شبکه باید روی ابعاد واقعی لنگه تقسیم شود تا حاشیه ها نامنظم نباشند و مرکز ثقل قاب به یک سمت متمایل نشود.
مدل لوزی از اعضای مورب استفاده می کند و در برابر تغییر شکل جانبی عملکرد مناسبی دارد. زاویه برش و تقارن شبکه اهمیت زیادی دارد, زیرا خطای هندسی می تواند قاب را از صفحه خارج کند. در حفاظ متحرک, کوچک ترین تاب ممکن است موجب تماس با ریل راهنما یا لنگه مجاور شود. جوشکاری باید مرحله ای و متقارن انجام گیرد تا حرارت در یک سمت متمرکز نشود. این دو مدل برای سطح امنیت بالاتر مناسب هستند, اما چرخ و ریل باید براساس وزن واقعی شبکه انتخاب شوند.
مدل پنل دار و مینیمال با کنترل دید
مدل پنل دار از ترکیب چهارچوب فلزی با ورق مشبک, صفحه برش خورده یا پنل محدودکننده دید ساخته می شود. پنل می تواند اطراف قفل و دستگیره را بسته تر کند و دسترسی مستقیم را کاهش دهد. وزن ورق, سطح در معرض باد و محل اتصال آن به قاب باید در طراحی لحاظ شوند. پنل بزرگ بدون تقویت ممکن است در هنگام حرکت لرزش ایجاد کند یا تحت فشار باد به چهارچوب تنش وارد نماید. سوراخ ها نیز باید امکان تهویه و تخلیه آب را حفظ کنند.
مدل مینیمال با تعداد محدود پروفیل و سطح ساده برای نماهای معاصر مناسب است. هر عضو در این ساختار باید نقش فنی مشخصی داشته باشد, زیرا حذف خطوط اضافی فاصله آزاد را افزایش می دهد. دقت برش, فاصله گذاری و تراز در طرح مینیمال بیشتر دیده می شود و خطای کوچک ظاهر محصول را تحت تأثیر قرار می دهد. رنگ یکدست, پوشاندن یراق آلات و ترمیم دقیق محل نصب به حفظ ظاهر کمک می کنند. انتخاب این مدل باید میان وزن کم, امنیت و هماهنگی با پنجره تعادل ایجاد کند.
- شبکه عمودی وزن متحرک را کنترل و نظافت را ساده می کند.
- شبکه مربعی سختی را افزایش می دهد, اما تعداد جوش بیشتری دارد.
- طرح لوزی به کنترل تاب و برش دقیق نیاز دارد.
- پنل فلزی باید با اثر باد و ظرفیت چرخ هماهنگ شود.
- طرح مینیمال نباید با فاصله های ناایمن اجرا شود.
قیمت, سفارش و نگهداری در خدمات سازه سنتر

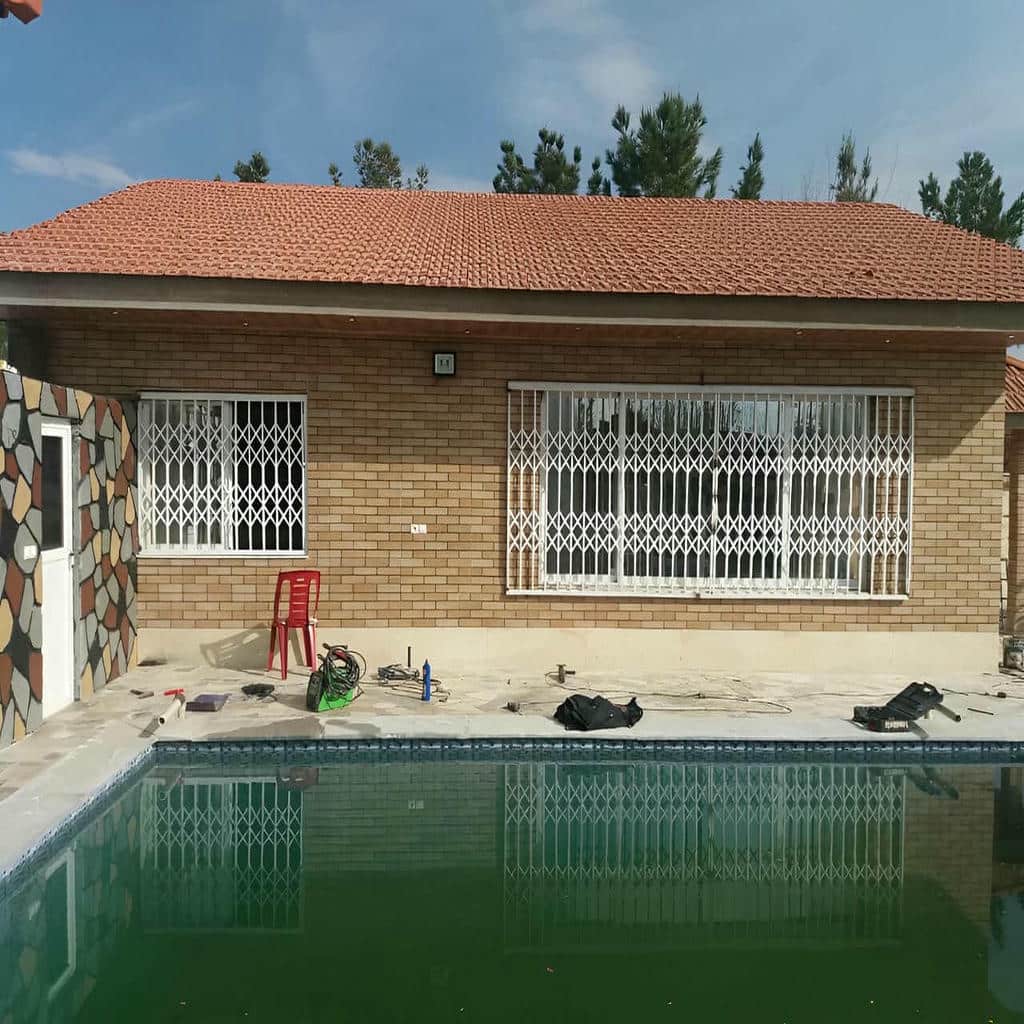

قیمت حفاظ کشویی از مجموعه مشخصات فنی آن شکل می گیرد و مساحت پنجره به تنهایی معیار دقیقی برای مقایسه نیست. تعداد لنگه ها, مقطع پروفیل, تراکم شبکه, نوع ریل, ظرفیت چرخ, مدل قفل و روش مهار بر مصرف متریال و زمان ساخت اثر دارند. مدل تلسکوپی یا دو ریل یراق آلات بیشتری نسبت به تک لنگه دارد, درحالی که پنل دار به تقویت قاب و کنترل وزن نیازمند است. آماده سازی سطح, ضدزنگ, رنگ کوره ای, بسته بندی و شرایط ارسال نیز در سفارش مؤثر هستند. سازه سنتر با ثبت ابعاد, طول مسیر, نوع دیوار و دفعات استفاده, ساختار مناسب را پیش از تولید مشخص می کند. نگهداری نیز بخشی از تصمیم خرید است؛ مدلی که دسترسی مناسبی برای نظافت ریل و تعویض چرخ ندارد, در بلندمدت هزینه و زمان سرویس بیشتری ایجاد می کند.
عوامل فنی مؤثر بر قیمت بدون مقایسه سطحی
وزن لنگه بر انتخاب ریل و چرخ اثر مستقیم دارد. شبکه متراکم, پروفیل ضخیم یا پنل فلزی وزن را افزایش می دهند و ممکن است به چرخ های بیشتر یا شاسی قوی تر نیاز داشته باشند. مدل تک لنگه قطعات کمتری دارد, اما اگر عریض باشد باید چهارچوب و ریل آن تقویت شوند. مدل دولنگه وزن را تقسیم می کند, ولی قفل مرکزی و دو مجموعه یراق آلات دارد. تلسکوپی و دو ریل نیز به مسیرهای دقیق و قطعات ضدخروج مستقل نیازمند هستند.
نوع پوشش, کیفیت جوش, قابلیت تنظیم چرخ و جنس قفل نیز در برآورد اثر دارند. نصب روی نمای حساس یا دیوار کم مقاومت ممکن است به شاسی واسط و صفحات اتصال بزرگ تر نیاز داشته باشد. حمل ریل بلند و لنگه های رنگ شده به بسته بندی محافظ نیاز دارد تا مسیر خم نشود و گوشه های قاب آسیب نبینند. مقایسه پیشنهادها زمانی معتبر است که ظرفیت چرخ, نوع ریل, تعداد مهار, پوشش و خدمات نصب در همه گزینه ها مشخص و یکسان باشند.

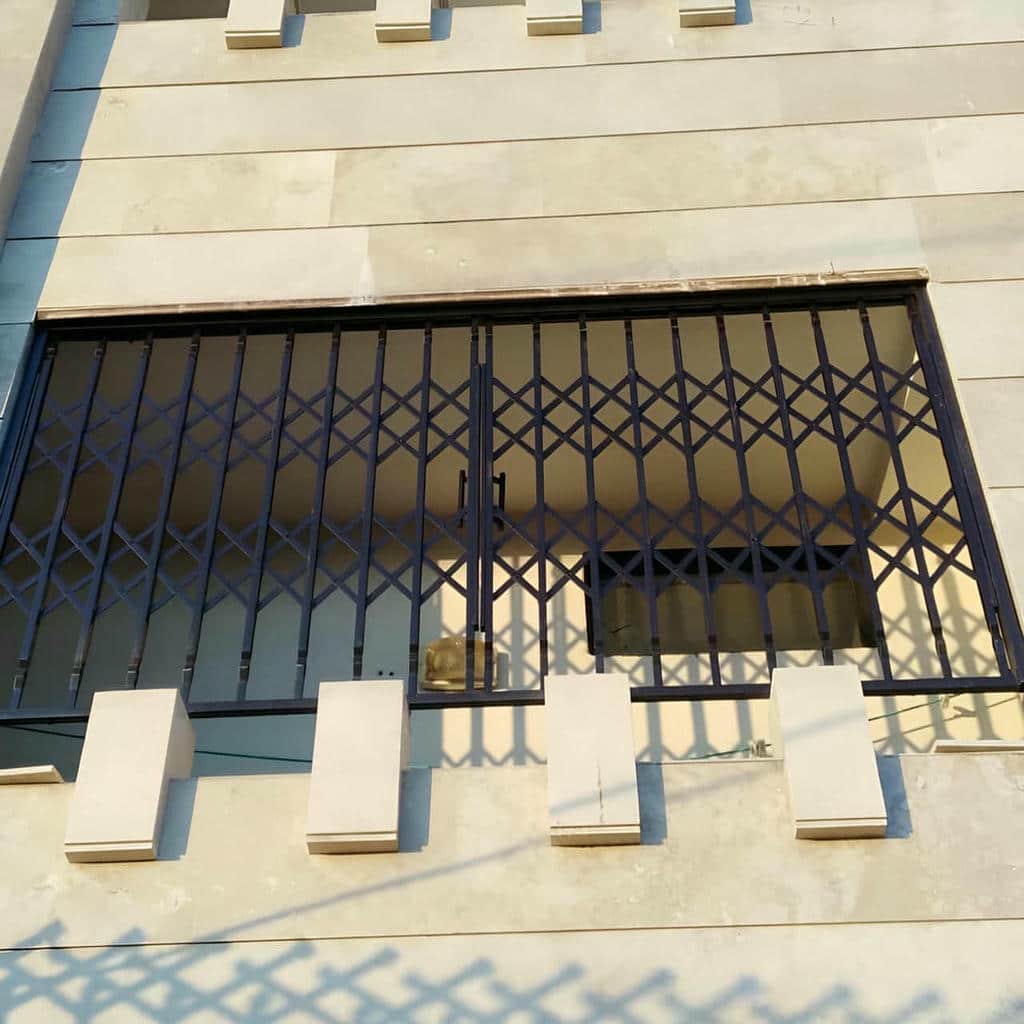

مراحل سفارش و آماده سازی نقشه حرکتی
سفارش با ثبت عرض, ارتفاع, عمق محل نصب و طول فضای جانبی آغاز می شود. نوع پنجره, مسیر باز شدن لنگه, محل دستگیره, پرده و توری نیز باید مشخص گردند. سپس مدل تک لنگه, دولنگه, تلسکوپی, دو ریل, شبکه ای یا پنل دار انتخاب می شود. نقشه اجرایی باید موقعیت ریل, محل توقف, جهت حرکت, نوع قفل, استاپر و نقاط مهار را نشان دهد. این اطلاعات از تغییر مسیر یا اصلاح ابعاد پس از ساخت جلوگیری می کنند.
در سفارش چند پنجره, هر بازشو باید اندازه و کد مستقل داشته باشد, زیرا اختلاف کوچک در تراز دیوار یا طول فضای جانبی بر عملکرد ریل اثر می گذارد. رنگ, نوع ضدزنگ, بسته بندی و نحوه ارسال نیز پیش از تولید تأیید می شوند. سازه سنتر می تواند در مرحله کنترل نهایی, گونیا بودن قاب, روانی چرخ, عملکرد قفل و سلامت پوشش را بررسی کند. آزمایش حرکت در کارگاه کمک می کند ایرادهای مربوط به تاب, استاپر یا یراق آلات پیش از نصب شناسایی شوند.
تمیزکاری, رگلاژ و تعمیر اجزای متحرک
ریل پایین باید به صورت منظم از گردوغبار, سنگ ریزه و ذرات ساختمانی پاک شود. حرکت سنگین یا صدای ضربه ای معمولاً نشانه آلودگی مسیر, آسیب چرخ یا اختلاف تراز است. پیش از روان کاری, ریل و محور چرخ باید تمیز شوند؛ افزودن روغن به مسیر آلوده فقط گردوغبار بیشتری جذب می کند. چرخ های تنظیم شونده در صورت افت لنگه رگلاژ می شوند تا فاصله قاب با ریل و قفل دوباره یکنواخت گردد.
قفل, استاپر و قطعه ضدخروج نیز باید دوره ای کنترل شوند. سخت بسته شدن قفل ممکن است ناشی از افت چرخ یا جابه جایی چهارچوب باشد و نباید با فشار بیشتر پنهان شود. خراش رنگ در محل تماس یا نصب باید تمیز و با ضدزنگ و رنگ سازگار ترمیم گردد. خدمات تعمیر می تواند شامل تعویض بلبرینگ, تنظیم ارتفاع, اصلاح استاپر, تقویت مهار و ترمیم پوشش باشد. رسیدگی سریع از آسیب بیشتر به ریل و چهارچوب جلوگیری می کند.
- قیمت باید براساس وزن, یراق آلات و روش نصب مقایسه شود.
- مسیر کامل حرکت پیش از ساخت روی نقشه مشخص گردد.
- ریل و قاب برای ارسال به بسته بندی محافظ نیاز دارند.
- تمیزکاری ریل پیش از روان کاری ضروری است.
- افت لنگه و سختی قفل باید با رگلاژ فنی رفع شوند.
برای دهانه عریض, مدل دولنگه یا تلسکوپی معمولاً وزن را بهتر تقسیم می کند و از ساخت یک قاب بسیار سنگین جلوگیری می نماید. مدل دو ریل نیز در صورت وجود عمق کافی می تواند مناسب باشد. انتخاب نهایی به طول دیوار جانبی, وزن شبکه, نوع قفل و دفعات استفاده وابسته است. اگر فضای کنار پنجره محدود باشد, مدل تلسکوپی جمع شدن فشرده تری دارد, اما به ریل و رگلاژ دقیق تری نیاز خواهد داشت.
ریل پایین وزن حفاظ را مستقیم تحمل می کند و برای لنگه های سنگین عملکرد قابل کنترل تری دارد, اما باید مرتب تمیز شود. ریل بالا کف بازشو را آزاد نگه می دارد و آلودگی کمتری در مسیر باربر جمع می شود, ولی شاسی فوقانی باید مقاومت کافی داشته باشد. انتخاب میان این دو به وزن لنگه, جنس دیوار, فضای نصب و امکان سرویس وابسته است. در هر دو مدل, قطعه ضدخروج و استاپر ایمن ضروری هستند.
قیمت به ابعاد, تعداد لنگه ها, مقطع پروفیل, تراکم شبکه, نوع ریل, ظرفیت چرخ و مدل قفل وابسته است. طرح های تلسکوپی, دو ریل و پنل دار قطعات و مراحل تنظیم بیشتری دارند. نوع ضدزنگ, رنگ کوره ای, شاسی واسط, بسته بندی و شرایط نصب نیز بر مشخصات سفارش اثر می گذارند. برای مقایسه دقیق باید ظرفیت یراق آلات, تعداد مهارها, کیفیت جوش و خدمات نصب در پیشنهادهای مختلف یکسان باشند.
عرض و ارتفاع بازشو, عمق محل نصب و طول فضای جانبی باید در چند نقطه اندازه گیری شوند. نوع پنجره, جهت حرکت لنگه, محل دستگیره, پرده, توری و برجستگی های اطراف نیز اهمیت دارند. در مدل تلسکوپی یا دو ریل, فضای لازم برای قرار گرفتن قاب ها پشت یکدیگر ثبت می شود. تصویر کامل محل نصب به تعیین نقاط مهار کمک می کند. طرح نهایی باید جهت حرکت, محل توقف, قفل و نوع ریل را مشخص سازد.
تجمع آلودگی در ریل, فرسودگی بلبرینگ, افت چرخ, تاب چهارچوب یا تغییر تراز مسیر از دلایل رایج هستند. ابتدا ریل باید تمیز و از نظر مانع بررسی شود. سپس سلامت چرخ, ارتفاع قاب و موازی بودن مسیر کنترل می گردد. استفاده از روان کار روی ریل کثیف راه حل مناسبی نیست. اگر حرکت همراه با صدا یا ضربه باشد, ادامه استفاده می تواند به ریل و قفل آسیب بیشتری وارد کند و تعمیر باید سریع انجام شود.
چهارچوب باید گونیا و بدون تاب باشد و لنگه با نیروی یکنواخت در تمام مسیر حرکت کند. ریل نباید موج, شکست یا اتصال برجسته داشته باشد. ظرفیت چرخ باید با وزن حفاظ هماهنگ و امکان تنظیم ارتفاع فراهم باشد. قفل, استاپر و قطعه ضدخروج نیز باید زیر بار واقعی آزمایش شوند. کیفیت جوش, یکنواختی رنگ, تعداد مهارها و دسترسی برای نظافت یا تعویض چرخ از معیارهای مهم خرید هستند.
جمع بندی
انتخاب میان 12 مدل حفاظ پنجره متحرک کشویی باید بر پایه عرض بازشو, وزن لنگه, طول مسیر و ظرفیت محل نصب انجام شود. مدل تک لنگه ساده و کم قطعه است, دولنگه وزن را تقسیم می کند و تلسکوپی یا دو ریل برای فضاهای محدود انعطاف بیشتری دارند. ریل پایین برای انتقال مستقیم بار مناسب است و ریل بالا کف بازشو را آزاد نگه می دارد, اما به شاسی مقاوم نیاز دارد. شبکه عمودی وزن را کنترل می کند, شبکه مربعی و لوزی سختی بیشتری ایجاد می کنند و پنل فلزی دید و دسترسی را محدود می سازد. کیفیت نهایی به پروفیل گونیا, چرخ بلبرینگی, ریل تراز, قفل محافظت شده, استاپر, ضدزنگ و رنگ کوره ای وابسته است. برسیی مسیر حرکت و فضای جمع شدن پیش از تولید, از گیرکردن یا اصلاح پرهزینه جلوگیری می کند. برای مشاوره تخصصی, سفارش یا استعلام قیمت روز می توان ابعاد و تصاویر محل نصب را در اختیار سازه سنتر قرار داد تا جزئیات ساخت, یراق آلات و اجرا با شرایط واقعی پروژه هماهنگ شوند.
