11 طرح حفاظ پنجره ثابت پیچ و رولپلاک
انتخاب عمق مهار و مقطع پروفیل مناسب باعث می شود وزن حفاظ و فشار واردشده به جای سنگ نما, به بخش مقاوم دیوار منتقل شود. حفاظ پنجره ثابت پیچ و رولپلاک برای نصب روی بازشوهایی کاربرد دارد که جوشکاری در محل امکان پذیر نیست یا کارفرما به اتصال بازشدنی و کم تخریب نیاز دارد. در این روش, چهارچوب حفاظ با صفحه یا گوشواره اتصال روی دیوار قرار می گیرد و پیچ, رولپلاک یا انکر متناسب با جنس بستر, مجموعه را ثابت نگه می دارد. مدل های عمودی, افقی, مربعی, لوزی, قاب دوبل, پنل دار, فرفورژه, مینیمال, قوس دار, شبکه ترکیبی و تقویت شده از نظر وزن, تعداد نقاط مهار, نورگیری و مقاومت متفاوت هستند. حفاظ پنجره ثابت پیچ و رولپلاک نباید فقط روی اندود, سنگ نازک یا مصالح پوک بسته شود؛ زیرا اتصال سطحی ممکن است زیر نیروی اهرمی لق شود و به نما آسیب برساند. ضخامت پروفیل, کیفیت جوش, تعداد صفحات اتصال, فاصله شبکه, پوشش ضدزنگ و رنگ کوره ای از معیارهای فنی سفارش هستند. انتخاب اشتباه می تواند باعث تاب چهارچوب, ترک اطراف سوراخ, کاهش ایمنی یا ناهماهنگگی با قاب پنجره شود. قیمت نهایی نیز به ابعاد, متریال, طرح, نوع پیچ و رولپلاک, شرایط نصب, بسته بندی و خدمات اجرایی وابسته است. سازه سنتر با بررسی جنس دیوار و محل مهار, امکان انتخاب مدلی را فراهم می کند که ظاهر مناسب را با اتصال پایدار و نگهداری منطقی ترکیب کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| جنس بستر نصب | بتن, آجر, بلوک و سنگ نما ظرفیت یکسانی برای نگهداری پیچ و رولپلاک ندارند و نوع اتصال باید با ساختار دیوار هماهنگ شود. | مهار باید از پوشش ظاهری عبور کند و به بخش مقاوم بستر برسد. |
| عمق مهار | عمق مناسب باعث می شود نیروی کششی و برشی در حجم کافی از مصالح توزیع شود و اتصال زیر فشار سطحی لق نشود. | عمق سوراخ براساس نوع رولپلاک, ضخامت صفحه و جنس دیوار تعیین شود. |
| مقطع پروفیل | مقطع متناسب از خمش اعضای عمودی و افقی جلوگیری می کند و سختی چهارچوب حفاظ ثابت را افزایش می دهد. | برای دهانه های عریض از پل تقویتی یا قاب دوبل استفاده شود. |
| صفحه اتصال | صفحه یا گوشواره نصب نیرو را میان پیچ و چهارچوب توزیع می کند و مانع تمرکز تنش در یک نقطه جوش می شود. | صفحه باید کاملاً روی بستر بنشیند و با فشار پیچ خم نشود. |
| فاصله نقاط نصب | توزیع یکنواخت مهارها در پیرامون قاب, حرکت گوشه ها و لرزش بخش میانی حفاظ را محدود می کند. | اتصال فقط در چهار گوشه برای پنجره های عریض کافی نیست. |
| کیفیت جوش | جوش کامل میان پروفیل و صفحه اتصال, نیروی پیچ را بدون گسیختگی به چهارچوب منتقل می کند. | محل جوش نباید حفره, بریدگی یا سایش بیش از حد داشته باشد. |
| پوشش سطح | ضدزنگ و رنگ کوره ای از پروفیل, جوش و لبه سوراخ ها در برابر رطوبت و تغییرات دما محافظت می کنند. | آسیب رنگ پس از سوراخ کاری یا نصب باید ترمیم شود. |
| ایمنی پیچ ها | پوشش سر پیچ یا استفاده از موقعیت پنهان, دسترسی مستقیم به اتصال و امکان باز کردن آن از بیرون را کاهش می دهد. | سر پیچ ها نباید از میان شبکه به آسانی قابل دسترسی باشند. |
| نگهداری | بازبینی لقی, ترک اطراف مهار, سلامت رنگ و وضعیت جوش از افت تدریجی عملکرد حفاظ جلوگیری می کند. | هر حرکت غیرعادی باید پیش از گسترش آسیب بررسی و تعمیر شود. |
اطلاعات تماس
کاربرد و عملکرد فنی حفاظ ثابت با اتصال پیچ و رولپلاک
اتصال پیچ و رولپلاک زمانی کاربردی است که نصب باید بدون جوشکاری مستقیم روی سازه انجام شود و امکان باز کردن کنترل شده حفاظ در آینده نیز وجود داشته باشد. این روش برای پنجره های ساختمان مسکونی, اداری, انباری, راه پله و فضاهای دارای نمای تکمیل شده قابل استفاده است, اما کیفیت آن به جنس دیوار و اجرای سوراخ کاری وابسته خواهد بود. پیچ فقط زمانی نیروی حفاظ را مهار می کند که رولپلاک یا انکر در بستر سالم قرار گرفته باشد. اگر سوراخ در بند ضعیف, لبه شکسته یا سنگ نما ایجاد شود, افزایش تعداد پیچ الزاماً اتصال مطمئن تری نمی سازد. طراحی باید وزن حفاظ, نیروی کششی, فشار جانبی و فاصله چهارچوب تا دیوار را هم زمان در نظر بگیرد. مزیت اصلی این روش, نصب تمیز و امکان کنترل هر نقطه اتصال است, مشروط بر آنکه صفحات نصب و مهارها به درستی توزیع شوند.
طرح عمودی ساده برای انتقال مستقیم نیرو
طرح عمودی از چند پروفیل قائم تشکیل می شود که میان اعضای بالا و پایین یا داخل چهارچوب پیرامونی جوش می خورند. این چیدمان ظاهر ساده ای دارد و برای پنجره های بلند یا بازشوهایی که نورگیری اهمیت دارد مناسب است. پروفیل های عمودی باید در فاصله یکنواخت قرار گیرند تا هم دسترسی محدود شود و هم وزن اضافی به چهارچوب تحمیل نگردد. در ارتفاع زیاد, یک پل افقی میانی طول آزاد اعضا را کاهش می دهد و مانع لرزش آن ها تحت فشار می شود. محل پل بهتر است با تقسیمات قاب پنجره هماهنگ باشد.
در این مدل, صفحات پیچ و رولپلاک باید در امتداد اعضای اصلی چهارچوب قرار گیرند تا نیرو به بخش سخت قاب منتقل شود. اتصال صفحه روی پروفیل نازک یا جوش سطحی می تواند زیر کشش باز شود. در پنجره های عریض, نصب صفحه میانی روی ضلع بالا و پایین به کاهش حرکت مرکز قاب کمک می کند. خطوط عمودی نباید مسیر مستقیمی برای دسترسی به دستگیره پنجره باقی بگذارند. سادگی طرح باعث می شود کیفیت تراز, جوش و فاصله گذاری سریع تر دیده شود و اجرای نامنظم با رنگ یا تزئینات پنهان نماند.
طرح افقی تقویت شده برای بازشوهای عریض
مدل افقی از اعضایی تشکیل می شود که در امتداد عرض پنجره قرار می گیرند و با ستون های عمودی میانی به چهارچوب متصل می شوند. این طرح می تواند با خطوط نمای ساختمان هماهنگ شود, اما پروفیل افقی بلند در برابر خمش حساس تر است. ستون های میانی طول آزاد را کاهش می دهند و فشار را به ضلع بالا و پایین منتقل می کنند. فاصله خطوط باید به گونه ای باشد که امکان تکیه یا عبور دست ایجاد نشود. استفاده از اعضای افقی بدون تقویت عمودی, به ویژه در دهانه های بزرگ, می تواند باعث تغییر شکل تدریجی شود.
صفحات اتصال جانبی در این طرح نیروی بیشتری از امتداد اعضای افقی دریافت می کنند و باید به بستر مقاوم برسند. اگر دیوار کناری نازک یا لبه سنگ شکننده باشد, نصب شاسی واسط یا انتقال مهار به بالا و پایین بازشو منطقی تر است. تعداد پیچ ها باید براساس طول قاب توزیع شود و تمرکز همه اتصالات نزدیک گوشه ها مناسب نیست. پس از نصب, فشار کنترل شده به مرکز شبکه نشان می دهد که قاب یا صفحات میانی حرکت دارند یا خیر. هر لرزش محسوس باید پیش از تحویل اصلاح شود.
طرح شبکه مربعی برای توزیع فشار در سطح حفاظ
شبکه مربعی از تقاطع پروفیل های عمودی و افقی ساخته می شود و با تقسیم سطح به خانه های منظم, طول آزاد اعضا را کاهش می دهد. هر گره بخشی از فشار را به خطوط مجاور منتقل می کند و سختی کلی حفاظ افزایش می یابد. اندازه خانه ها باید با ابعاد واقعی پنجره هماهنگ باشد تا حاشیه های نامتقارن یا فواصل بسیار باز ایجاد نشوند. شبکه متراکم وزن و تعداد جوش بیشتری دارد و به صفحات اتصال قوی تر نیازمند است. افزایش تراکم بدون تقویت چهارچوب ممکن است فقط بار وارد بر پیچ ها را بیشتر کند.
چهارچوب این مدل باید در تمام پیرامون به صورت یکنواخت مهار شود, زیرا شبکه سخت نیروی بیشتری به قاب انتقال می دهد. اگر فقط چند پیچ محدود استفاده شود, حرکت از شبکه به همان نقاط متمرکز خواهد شد. صفحه اتصال باید سطح کافی برای توزیع نیرو داشته باشد و فاصله پیچ از لبه دیوار نیز کنترل شود. جوش گره ها پس از ساخت باید از نظر نفوذ و تاب برداشتن بررسی شود. این طرح برای نقاط دارای دسترسی مستقیم مناسب است, اما فاصله آن تا شیشه باید امکان نظافت و تعمیر پنجره را حفظ کند.
- مدل عمودی برای ظاهر ساده و وزن کنترل شده مناسب است.
- طرح افقی در دهانه های بزرگ به ستون میانی نیاز دارد.
- شبکه مربعی نیرو را میان گره های بیشتری توزیع می کند.
- صفحات نصب باید روی بخش سخت چهارچوب قرار گیرند.
- تعداد مهارها باید با عرض و وزن حفاظ هماهنگ شود.
متریال, صفحات مهار و کیفیت اتصال ثابت
استحکام حفاظ ثابت تنها با انتخاب پروفیل سنگین تأمین نمی شود, زیرا وزن بیشتر بدون مهار مناسب می تواند فشار وارد بر دیوار و صفحات نصب را افزایش دهد. پروفیل, چهارچوب, گوشواره, پیچ, رولپلاک, جوش و پوشش باید به صورت یک زنجیره پیوسته عمل کنند. ضعیف ترین عضو این زنجیره عملکرد کل حفاظ را محدود می کند. برای مثال, صفحه ضخیم روی دیوار پوک یا پیچ مقاوم درون رولپلاک نامتناسب نتیجه مطمئنی ایجاد نمی کند. پیش از تولید باید طول آزاد اعضا, وزن شبکه, جنس دیوار و محل قرارگیری پیچ ها مشخص شود. در مرحله نصب نیز قطر و عمق سوراخ, پاک سازی گرد حفاری و نشستن کامل صفحه روی سطح اهمیت دارد. کنترل فنی این مراحل باعث می شود اتصال بدون اعمال فشار اضافی به نما و چهارچوب پنجره پایدار باقی بماند.
طرح لوزی و رفتار اتصالات مورب
طرح لوزی با پروفیل ها یا میلگردهای مورب ساخته می شود و فشار جانبی را در امتداد قطرها به چهارچوب منتقل می کند. زاویه لوزی بر طول اعضا, تعداد تقاطع ها و اندازه فضای آزاد اثر دارد. برش های مورب باید دقیق باشند تا قطعات بدون شکاف بزرگ به یکدیگر برسند. پر کردن فاصله با حجم زیاد جوش می تواند حرارت اضافی ایجاد کند و شبکه را از صفحه خارج سازد. در حفاظ ثابت, تاب شبکه باعث می شود برخی صفحات اتصال زودتر از بقیه با دیوار تماس پیدا کنند و تراز نصب دشوار شود.
نیروی اعضای مورب در گوشه ها و اضلاع چهارچوب جمع می شود, بنابراین جوش و صفحه اتصال این نواحی باید ظرفیت کافی داشته باشند. استفاده از پیچ نزدیک گوشه مصالح شکننده می تواند ترک ایجاد کند و بهتر است فاصله لبه رعایت شود. اگر پنجره عریض باشد, افزودن قاب میانی مسیر انتقال نیرو را کوتاه تر می کند. طرح لوزی از نظر بصری پویا است و برای نماهای مدرن یا تلفیقی مناسب خواهد بود, اما اندازه خانه ها نباید امکان دسترسی به پیچ های نصب یا دستگیره پنجره را فراهم کند.
طرح قاب دوبل برای افزایش سختی پیرامونی
قاب دوبل از دو چهارچوب مرتبط یا یک چهارچوب اصلی همراه با کلاف تقویتی تشکیل می شود. این مدل برای حفاظ های سنگین, پنجره های عریض و دیوارهایی مناسب است که نیرو باید در سطح بیشتری توزیع شود. فاصله میان دو قاب امکان پنهان کردن صفحات اتصال یا ایجاد حریم میان حفاظ و پنجره را فراهم می کند. بااین حال وزن افزایش یافته باید در انتخاب پیچ, رولپلاک و تعداد مهارها لحاظ شود. قاب دوبل سنگین با اتصال سطحی می تواند خطر بیشتری از یک حفاظ سبک و درست مهار ایجاد کند.
دو چهارچوب باید در نقاط کافی به یکدیگر متصل شوند تا تحت فشار مستقل حرکت نکنند. اگر اتصال فقط در گوشه ها باشد, بخش میانی در برابر پیچش آزاد می ماند. صفحات پیچ و رولپلاک می توانند میان دو قاب قرار گیرند تا دسترسی به سر پیچ محدود شود. هنگام نصب, هر دو قاب باید هم زمان تراز باشند و نباید با سفت کردن نامتقارن پیچ ها تغییر شکل پیدا کنند. کنترل قطرهای چهارچوب پیش و پس از نصب نشان می دهد قاب گونیا باقی مانده است یا خیر.

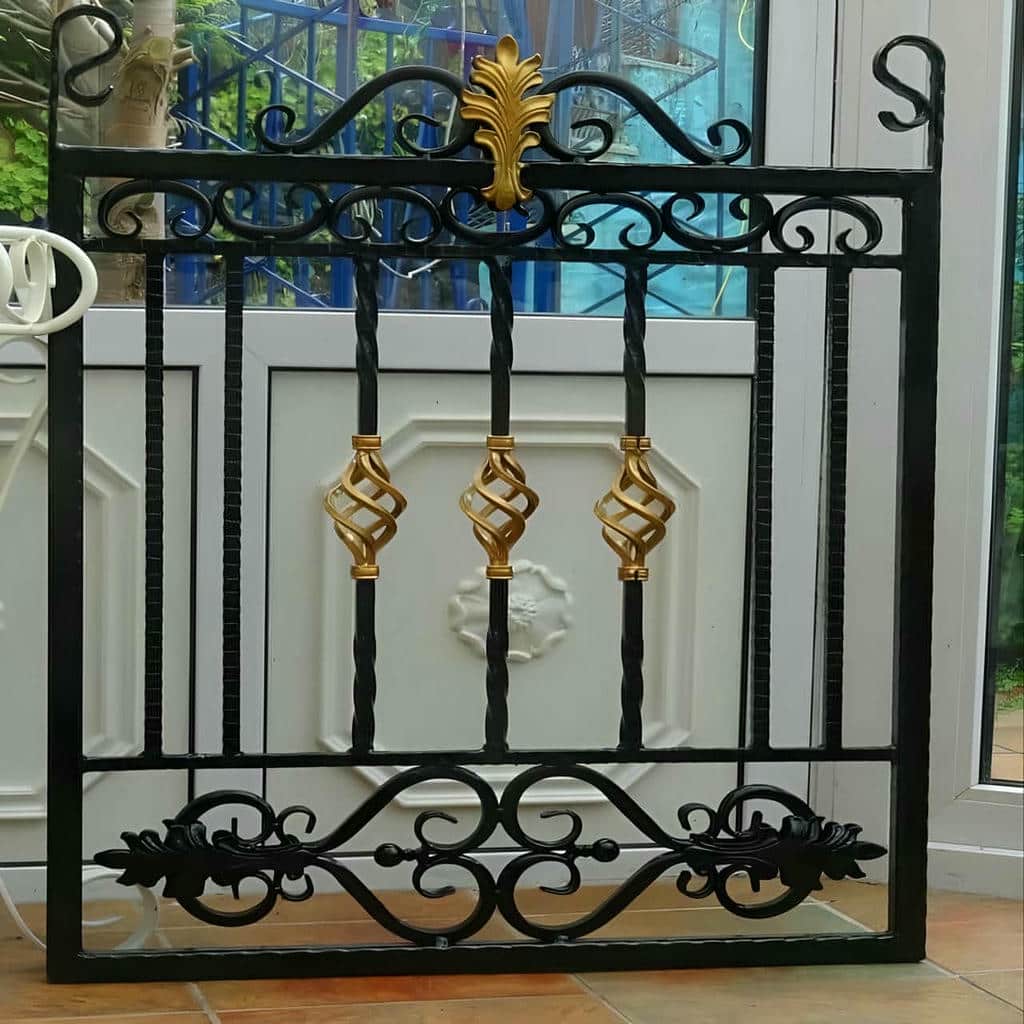

طرح فرفورژه قاب دار با اجزای تزئینی
مدل فرفورژه از گل, پیچک, حلقه یا قطعات فرم داده شده درون یک چهارچوب باربر استفاده می کند. اجزای تزئینی نباید جای اعضای اصلی مقاوم را بگیرند و وزن آن ها باید به پروفیل های باربر منتقل شود. تراکم زیاد فرفورژه تعداد نقاط جوش و وزن حفاظ را افزایش می دهد, بنابراین صفحه اتصال و پیچ ها باید متناسب انتخاب شوند. قطعات برجسته نیز فاصله حفاظ تا دیوار یا شیشه را تغییر می دهند و ممکن است نیروی اهرمی بیشتری روی مهارها ایجاد کنند.
خم کاری و جوشکاری قطعات فرفورژه باید پیش از رنگ کنترل شود تا ترک, لبه تیز یا حفره پنهان باقی نماند. محل اتصال گل ها و برگ ها بیشتر در معرض تجمع رطوبت است و به پوشش کامل ضدزنگ نیاز دارد. در نصب پیچ و رولپلاک, سر پیچ ها بهتر است پشت اجزای مقاوم یا پوشش محافظ قرار گیرند, اما دسترسی سرویس کاملاً حذف نشود. طرح نهایی باید میان زیبایی, نورگیری, وزن و قابلیت نظافت تعادل ایجاد کند و با سبک نمای ساختمان هماهنگ باشد.
- وزن بیشتر بدون مهار قوی تر به معنای امنیت بالاتر نیست.
- اتصال های مورب طرح لوزی باید به گوشه های مقاوم قاب برسند.
- قاب دوبل به تعداد و عمق مهار بیشتری نیاز دارد.
- اجزای فرفورژه باید درون ساختار باربر قرار گیرند.
- صفحات نصب پنهان باید همچنان امکان کنترل و تعمیر داشته باشند.
اندازه گیری, سوراخ کاری و نصب استاندارد حفاظ ثابت
اندازه گیری این نوع حفاظ باید علاوه بر عرض و ارتفاع پنجره, محل دقیق بستر مقاوم و ضخامت لایه های نما را مشخص کند. بازشوی ظاهری ممکن است با محل واقعی دیوار باربر یا کلاف سازه ای تفاوت داشته باشد. سنگ, آجرنما, اندود و عایق نمی توانند همیشه نیروی کششی پیچ را تحمل کنند و گاهی مهار باید از آن ها عبور کند. فاصله حفاظ از شیشه, مسیر حرکت لنگه, محل دستگیره, توری و پرده نیز باید ثبت شود. سوراخ کاری بدون نقشه می تواند به قاب پنجره, تأسیسات پنهان یا لبه شکننده مصالح آسیب بزند. اندازه گیری صحیح باعث می شود صفحات اتصال در کارگاه روی محل درست جوش بخورند و نیاز به اصلاح یا جوشکاری پس از رنگ کاهش یابد. نصب استاندارد با کنترل تراز, عمق سوراخ, پاک سازی مسیر و سفت کردن مرحله ای پیچ ها تکمیل می شود.
طرح مینیمال با صفحات اتصال پنهان
طرح مینیمال از خطوط محدود, چهارچوب ساده و جزئیات ظاهری کم استفاده می کند. در این مدل, صفحات اتصال می توانند پشت قاب یا درون پروفیل تقویتی قرار گیرند تا سر پیچ ها کمتر دیده شوند. پنهان بودن اتصال نباید باعث کاهش سطح صفحه یا دشوار شدن نصب شود. تکنسین باید فضای کافی برای قرار دادن ابزار, سفت کردن پیچ و کنترل نشست کامل صفحه داشته باشد. هر خطا در تراز یا فاصله گذاری در طرح ساده سریع تر دیده می شود و نمی توان آن را پشت تزئینات پنهان کرد.
فاصله پروفیل های مینیمال باید از نظر امنیت بررسی شود, زیرا کاهش تعداد اعضا می تواند فضای آزاد بیشتری ایجاد کند. برای جبران, مقطع پروفیل یا تعداد تکیه گاه ها باید متناسب انتخاب شود. صفحات پنهان بهتر است در چند ضلع توزیع شوند تا فشار فقط روی گوشه ها متمرکز نگردد. پس از نصب, پوشش روی سر پیچ و محل دسترسی اجرا می شود, اما قابلیت بازبینی آینده باید حفظ شود. این مدل برای نماهای مدرن مناسب است و با رنگ هماهنگ با قاب پنجره, ظاهر یکپارچه تری ایجاد می کند.
طرح پنل دار برای کنترل دید و دسترسی
مدل پنل دار از ورق مشبک, صفحه برش خورده یا پنل محدودکننده دید درون چهارچوب استفاده می کند. پنل می تواند اطراف دستگیره یا قسمت پایین پنجره را بسته تر کند و دسترسی مستقیم را کاهش دهد. سطح بسته وزن و نیروی باد بیشتری به چهارچوب وارد می کند, بنابراین تعداد صفحات اتصال و ظرفیت پیچ ها باید افزایش پیدا کند. سوراخ های پنل باید امکان تهویه و تخلیه آب را حفظ کنند و لبه برش ها بدون تیزی یا پلیسه تحویل شوند.
محل مهار در این مدل بهتر است نزدیک اعضای تقویتی قرار گیرد تا فشار پنل از مسیر کوتاه تری به دیوار منتقل شود. اگر صفحه بزرگ باشد, قاب میانی از لرزش و صدای ناشی از باد جلوگیری می کند. فاصله پنل تا شیشه نیز باید برای نظافت کافی باشد, زیرا سطح بسته گردوغبار بیشتری در فضای پشت خود نگه می دارد. رنگ پشت پنل و گوشه های اتصال باید کامل باشد. نصب نامتوازن می تواند پنل را تحت تنش قرار دهد و به تاب یا جدا شدن جوش ها منجر شود.
طرح قوس دار و شبکه ترکیبی برای نماهای کلاسیک
طرح قوس دار از عضو منحنی در بالا یا مرکز چهارچوب استفاده می کند و می تواند با پنجره های سرقوس یا قاب های کلاسیک هماهنگ شود. شعاع قوس باید براساس اندازه واقعی پنجره تعیین گردد تا فاصله آن با نما در دو طرف یکسان بماند. خم کاری نامناسب ممکن است مقطع را ضعیف کند یا قاب را از صفحه خارج سازد. شبکه ترکیبی می تواند خطوط عمودی, افقی و قوس را در یک ساختار واحد قرار دهد, اما هر عضو باید مسیر انتقال نیروی مشخصی داشته باشد.
در مدل قوس دار, صفحات اتصال معمولاً روی اضلاع مستقیم یا نقاط تقویت شده نصب می شوند؛ زیرا قرار دادن صفحه روی عضو منحنی می تواند نشستن کامل آن روی دیوار را دشوار کند. بخش بالایی قوس نباید فقط به پوشش نما متصل باشد. اگر فضای مناسبی برای پیچ بالا وجود ندارد, شاسی یا گوشواره امتدادی می تواند نیرو را به محل مقاوم منتقل کند. پس از نصب, تقارن قوس, فاصله با قاب پنجره و تراز بخش پایین کنترل می شود تا حفاظ بدون تنش روی بستر قرار گرفته باشد.
- محل بستر مقاوم باید پیش از تعیین صفحات نصب شناسایی شود.
- سوراخ کاری نباید به قاب پنجره یا تأسیسات پنهان آسیب بزند.
- طرح پنل دار به مهار بیشتر و کنترل نیروی باد نیاز دارد.
- صفحات پنهان باید امکان نصب و بازبینی فنی داشته باشند.
- پیچ ها باید به صورت مرحله ای و متقارن سفت شوند.
قیمت, سفارش, نگهداری و خدمات سازه سنتر
قیمت حفاظ ثابت پیچ و رولپلاک از ترکیب ابعاد, وزن پروفیل, تراکم شبکه, تعداد صفحات اتصال و نوع مهار تعیین می شود. دو حفاظ هم اندازه ممکن است به دلیل تفاوت در جنس دیوار, ضخامت لایه نما یا نیاز به شاسی واسط, شرایط اجرای متفاوتی داشته باشند. مدل مربعی و لوزی جوش و متریال بیشتری مصرف می کند, درحالی که پنل دار به تقویت قاب و مهار نیروی باد نیاز دارد. طرح فرفورژه نیز برش, خم کاری و پرداخت بیشتری دارد. نوع ضدزنگ, رنگ کوره ای, پوشش سر پیچ, بسته بندی و دسترسی محل نصب از عوامل دیگر هستند. سازه سنتر پیش از تولید, اطلاعات دیوار, ابعاد و موقعیت صفحات را ثبت می کند تا اتصال متناسب با شرایط واقعی ساخته شود. نگهداری دوره ای نیز باید در انتخاب مدل لحاظ گردد, زیرا دسترسی به پیچ ها و امکان ترمیم پوشش بر هزینه خدمات آینده اثر می گذارد.
عوامل فنی مؤثر بر قیمت اتصال و ساخت
مقطع پروفیل و تعداد اعضای شبکه بر وزن حفاظ اثر می گذارند و وزن بیشتر به صفحات بزرگ تر یا نقاط مهار بیشتری نیاز دارد. قاب دوبل, پل تقویتی و پنل فلزی نیز مصرف متریال را افزایش می دهند. نوع پیچ و رولپلاک باید براساس جنس دیوار تعیین شود و استفاده از اتصال نامناسب برای کاهش هزینه می تواند ایمنی کل محصول را محدود کند. در بستر ضعیف ممکن است به شاسی واسط یا انتقال مهار به نقاط دیگری از بازشو نیاز باشد.
آماده سازی سطح, کیفیت جوش, ضدزنگ و رنگ کوره ای نیز بخشی از مشخصات سفارش هستند. نصب روی نمای حساس به سوراخ کاری دقیق تر, ابزار مناسب و زمان بیشتری نیاز دارد. حمل حفاظ بزرگ باید با بسته بندی محافظ انجام شود تا قاب تاب برندارد و رنگ صفحات آسیب نبیند. مقایسه پیشنهادها زمانی معتبر است که نوع پروفیل, تعداد مهارها, جنس پیچ, پوشش و خدمات نصب یکسان باشند. بهترین قیمت باید در کنار دوام اتصال و کیفیت اجرا ارزیابی شود.
مراحل سفارش و تعیین نقشه نقاط مهار
ثبت سفارش با دریافت عرض, ارتفاع, تصویر پنجره و اطلاعات جنس دیوار آغاز می شود. سپس محل نصب داخل بازشو یا روی نما, فاصله حفاظ تا شیشه و موقعیت دستگیره مشخص خواهد شد. طرح عمودی, افقی, مربعی, لوزی, فرفورژه, پنل دار یا مینیمال براساس نیاز انتخاب می شود. نقشه اجرایی باید محل صفحات اتصال, تعداد پیچ ها و بخش های تقویتی چهارچوب را نشان دهد تا ساخت و نصب از یک مبنا پیروی کنند.
در سفارش چند پنجره, هر بازشو باید کد و اندازه مستقل داشته باشد, زیرا اختلاف کوچک در نما یا بستر می تواند محل مهار را تغییر دهد. رنگ, نوع پوشش, شیوه بسته بندی و شرایط ارسال نیز پیش از تولید تأیید می شوند. سازه سنتر می تواند پیش از تحویل, گونیا بودن قاب, کیفیت جوش, سلامت صفحات و یکنواختی رنگ را کنترل کند. این بررسی باعث می شود اصلاحات اصلی در کارگاه انجام شوند و سوراخ کاری یا جوشکاری اضافی در محل کاهش پیدا کند.
کنترل لقی, ترمیم رنگ و تعمیر اتصال
حفاظ ثابت قطعه متحرک ندارد, اما نقاط پیچ و رولپلاک باید دوره ای از نظر لقی, ترک اطراف سوراخ و تغییر وضعیت صفحه بررسی شوند. حرکت جزئی قاب ممکن است ناشی از شل شدن پیچ, خرد شدن بستر یا خم شدن صفحه باشد. سفت کردن بیش از حد بدون بررسی علت می تواند مصالح اطراف را بیشتر آسیب بزند. ابتدا وضعیت دیوار و رولپلاک کنترل می شود و سپس تعمیر یا جایگزینی اتصال انجام خواهد شد.
خراش رنگ, به ویژه اطراف پیچ ها و صفحات نزدیک دیوار, باید پیش از گسترش زنگ زدگی ترمیم شود. سطح آسیب دیده تمیز می شود و پس از اجرای ضدزنگ, رنگ سازگار روی آن قرار می گیرد. اگر جوش صفحه ترک خورده باشد, باز کردن حفاظ و تعمیر کارگاهی نتیجه مطمئن تری از جوش سطحی روی نمای ساختمان دارد. خدمات نگهداری می تواند شامل تعویض پیچ, اصلاح صفحه, تقویت مهار, ترمیم جوش و بازسازی پوشش باشد.
- قیمت باید همراه با نوع مهار و جنس بستر مقایسه شود.
- نقشه نقاط پیچ پیش از تولید و سوراخ کاری تأیید گردد.
- حفاظ بزرگ برای ارسال به بسته بندی ضدتاب نیاز دارد.
- لقی اتصال نباید فقط با سفت کردن بیشتر پیچ پنهان شود.
- رنگ اطراف صفحات و سر پیچ ها به بازبینی دوره ای نیاز دارد.
ایمنی این روش به جنس دیوار, نوع پیچ, عمق مهار, تعداد نقاط اتصال و کیفیت صفحات نصب وابسته است. پیچ و رولپلاک روی بستر سالم می تواند اتصال پایداری ایجاد کند, اما نصب سطحی روی اندود, سنگ نازک یا مصالح پوک مناسب نیست. مهار باید به بخش مقاوم برسد و نیرو در چند نقطه پیرامون قاب توزیع شود. وزن حفاظ و نیروی اهرمی نیز باید پیش از تعیین نوع اتصال بررسی شوند.
خیر, ساختار بتن, آجر توپر, آجر سوراخ دار و بلوک سبک متفاوت است و اتصال یکسان در همه آن ها عملکرد مشابهی ندارد. قطر, طول و شکل رولپلاک باید با بستر هماهنگ باشد. در مصالح توخالی ممکن است نوع مهار یا محل سوراخ تغییر کند. سوراخ کاری نزدیک لبه و بند ضعیف نیز ظرفیت اتصال را کاهش می دهد. بازدید محل نصب برای تعیین نوع پیچ و روش توزیع صفحات ضروری است.
قیمت به ابعاد, مقطع پروفیل, تراکم طرح, وزن چهارچوب, تعداد صفحات و نوع اتصال وابسته است. مدل قاب دوبل, فرفورژه یا پنل دار متریال و زمان ساخت بیشتری نیاز دارد. جنس دیوار, ضخامت نما, دسترسی محل نصب, نیاز به شاسی واسط, پوشش ضدزنگ و رنگ نیز بر سفارش اثر می گذارند. مقایسه صحیح باید براساس مشخصات کامل ساخت و نصب انجام شود, نه فقط مساحت پنجره.
عرض و ارتفاع بازشو باید در چند نقطه ثبت شود و تصویر پنجره و دیوار اطراف ارائه گردد. جنس بستر, ضخامت نما, محل دستگیره, توری, پرده و جهت باز شدن پنجره نیز اهمیت دارند. طرح موردنظر, رنگ, فاصله حفاظ تا شیشه و سطح امنیت باید مشخص شوند. این اطلاعات محل صفحات, تعداد مهار و ساختار تقویتی را تعیین می کنند و احتمال اصلاح حفاظ در زمان نصب را کاهش می دهند.
چهارچوب باید تراز, گونیا و بدون حرکت محسوس باشد. صفحات اتصال باید کامل روی سطح بنشینند و با فشار پیچ خم نشده باشند. ترک اطراف سوراخ, فاصله پشت صفحه یا لق بودن سر پیچ نشانه اجرای نامناسب است. اتصال ها باید در پیرامون قاب توزیع شوند و بخش میانی در دهانه های بزرگ آزاد نماند. سر پیچ ها نیز بهتر است از بیرون قابل دسترسی مستقیم نباشند و محل نصب پس از اجرا ترمیم رنگ شود.
این حفاظ از نظر فنی قابلیت باز شدن دارد, اما نصب مجدد به سلامت پیچ, رولپلاک, صفحه و بستر قبلی وابسته است. خارج کردن پیچ ممکن است رولپلاک یا سوراخ دیوار را فرسوده کند و استفاده دوباره از همان اتصال همیشه مناسب نیست. پیش از نصب مجدد باید محل مهار بررسی و در صورت نیاز سوراخ یا رولپلاک جایگزین شود. باز کردن غیراصولی نیز می تواند رنگ, صفحه اتصال یا نمای اطراف را آسیب بزند.
جمع بندی
انتخاب میان 11 طرح حفاظ پنجره ثابت پیچ و رولپلاک باید با توجه به وزن حفاظ, جنس دیوار, عمق مهار و محل واقعی تکیه گاه انجام شود. طرح عمودی وزن کنترل شده ای دارد, شبکه مربعی و لوزی سختی سطح را افزایش می دهند و قاب دوبل برای دهانه های عریض توزیع نیروی بهتری ایجاد می کند. مدل فرفورژه, پنل دار, مینیمال و قوس دار نیز باید درون چهارچوبی مقاوم و متناسب با ظرفیت مهار ساخته شوند. کیفیت نهایی به مقطع پروفیل, جوش کامل, صفحه اتصال, پیچ مناسب, رولپلاک هماهنگ با بستر, ضدزنگ و رنگ کوره ای وابسته است. برسیی جنس دیوار و ضخامت نما پیش از ساخت, از اتصال سطحی, ترک مصالح و اصلاح پرهزینه جلوگیری می کند. نگهداری نیز شامل کنترل لقی, سلامت جوش و ترمیم رنگ اطراف صفحات است. برای دریافت مشاوره, انتخاب طرح, ثبت سفارش یا استعلام قیمت روز می توان تصاویر و ابعاد محل نصب را در اختیار سازه سنتر قرار داد تا ساختار حفاظ و نقاط مهار با شرایط واقعی پروژه هماهنگ شوند.
