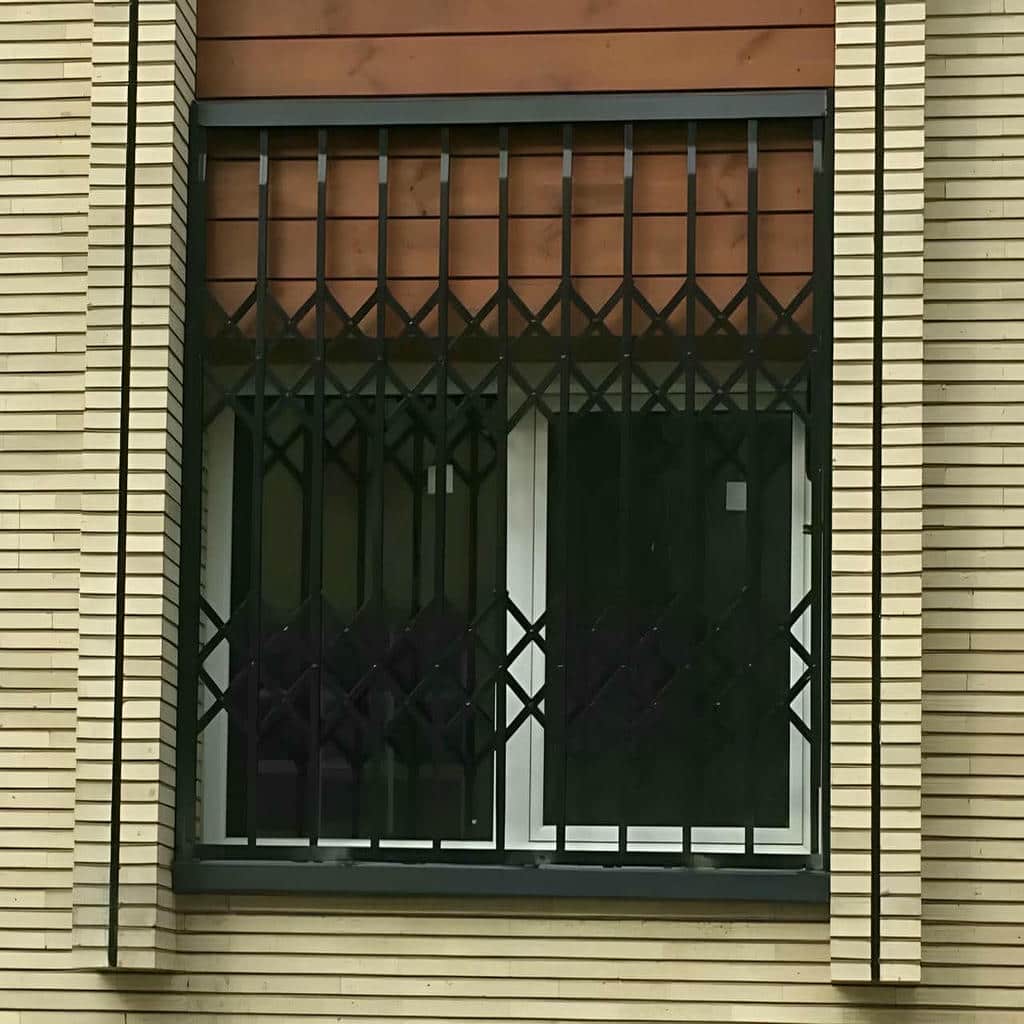

13 طرح حفاظ پنجره ریلی بازشو
انتخاب نوع ریل و ظرفیت چرخ ها مستقیماً تعیین می کند که حفاظ در استفاده روزانه روان حرکت کند یا پس از مدتی دچار افتادگی, گیرکردن و لقی شود. حفاظ پنجره ریلی بازشو از یک چهارچوب ثابت, لنگه متحرک, ریل, چرخ, محدودکننده مسیر و قفل تشکیل می شود و هماهنگی این اجزا بر امنیت و دوام آن اثر مستقیم دارد. در مدل های تک لنگه, دولنگه, تلسکوپی, جمع شونده, شبکه ای و پنل دار, مسیر انتقال وزن و فضای لازم برای کنار رفتن حفاظ یکسان نیست. ریل پایین وزن را بهتر تحمل می کند, اما به نظافت منظم نیاز دارد؛ ریل بالا کف بازشو را آزاد نگه می دارد, ولی شاسی فوقانی باید ظرفیت بار کافی داشته باشد. حفاظ پنجره ریلی بازشو باید با ابعاد پنجره, نوع دیوار, محل دستگیره, پرده, توری و مسیر حرکت لنگه اصلی هماهنگ شود. انتخاب اشتباه می تواند به خروج چرخ از مسیر, تماس حفاظ با قاب پنجره, دسترسی آسان به قفل یا فرسایش زودهنگام پوشش منجر شود. مقطع پروفیل, فاصله شبکه, کیفیت جوش, نوع قفل, رنگ کوره ای و روش نصب از معیارهای فنی سفارش هستند. عوامل قیمت نیز به متریال, تعداد لنگه ها, نوع ریل, یراق آلات, ابعاد, بسته بندی و شرایط اجرا وابسته اند. سازه سنتر با ارزیابی محل نصب و هماهنگگی جزئیات حرکتی, امکان سفارش مدلی را فراهم می کند که امنیت, روانی حرکت و قابلیت نگهداری را هم زمان حفظ کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| نوع ریل | ریل پایین وزن لنگه را مستقیماً تحمل می کند, درحالی که ریل بالا به شاسی فوقانی مقاوم و اتصالات دقیق تری نیاز دارد. | نوع ریل باید با وزن حفاظ, فضای بازشو و امکان نظافت مسیر هماهنگ شود. |
| چرخ و بلبرینگ | چرخ بلبرینگی با ظرفیت مناسب, اصطکاک را کاهش می دهد و از حرکت ضربه ای یا گیرکردن لنگه جلوگیری می کند. | ظرفیت چرخ باید بر پایه وزن واقعی چهارچوب, شبکه و یراق آلات تعیین شود. |
| چهارچوب ثابت | چهارچوب ثابت نیروهای ریل و قفل را دریافت می کند و آن ها را از طریق صفحات اتصال به دیوار یا شاسی منتقل می نماید. | قاب باید گونیا, بدون تاب و در امتداد کامل مسیر حرکت نصب شود. |
| مقطع پروفیل | پروفیل متناسب از خمش لنگه متحرک جلوگیری می کند و باعث می شود فاصله آن با ریل و قفل ثابت باقی بماند. | در دهانه های عریض از پل تقویتی یا تقسیم لنگه استفاده شود. |

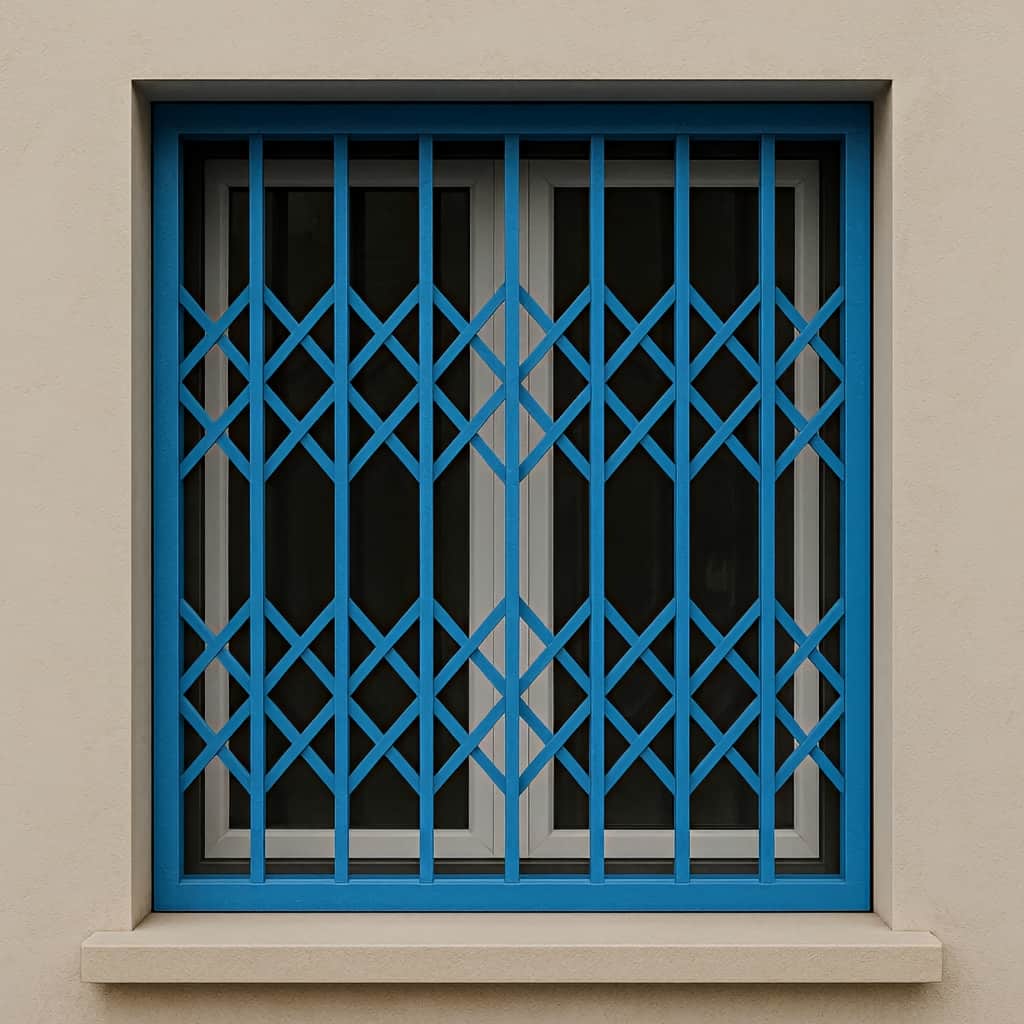

| قفل ریلی | قفل انتهایی یا مرکزی, لنگه را در حالت بسته مهار می کند و باید در برابر دسترسی مستقیم از بیرون محافظت شود. | محل قفل باید روی بخش سخت چهارچوب قرار گیرد و زبانه آن کامل درگیر شود. |
| محدودکننده مسیر | استاپر و قطعه ضدخروج مانع برخورد شدید لنگه با قاب و بلند شدن چرخ از روی ریل می شوند. | محدودکننده باید قابل تنظیم باشد و پس از نصب زیر بار واقعی آزمایش شود. |
| فاصله شبکه | فاصله میان پروفیل ها بر نورگیری, دید, وزن لنگه و امکان دسترسی به دستگیره پنجره اثر دارد. | شبکه باید مانع عبور دست یا ابزار شود, بدون آنکه حرکت حفاظ سنگین گردد. |
| پوشش سطح | ضدزنگ و رنگ کوره ای از پروفیل, جوش, لبه ریل و محل برش در برابر رطوبت و سایش محافظت می کنند. | سطوح تماس چرخ و ریل باید تمیز و عاری از رنگ اضافی باقی بمانند. |
| نگهداری | تمیزکاری ریل, کنترل چرخ, تنظیم قفل و بازبینی مهارها از افزایش اصطکاک و افت عملکرد جلوگیری می کند. | هر صدای غیرعادی یا حرکت سنگین باید پیش از آسیب به یراق آلات بررسی شود. |
کاربرد و تفاوت عملکردی طرح های حفاظ پنجره ریلی
حفاظ ریلی برای پنجره هایی مناسب است که دسترسی دوره ای به شیشه, توری یا فضای بیرونی لازم است, اما فضای داخلی اجازه باز شدن لولایی را نمی دهد. لنگه در امتداد دیوار یا کنار پنجره حرکت می کند و به همین دلیل مسیر جانبی آزاد, طول ریل و محل توقف آن باید پیش از طراحی مشخص شوند. تعداد لنگه ها بر وزن هر بخش, عرض مسیر جمع شدن و موقعیت قفل اثر دارد. مدل تک لنگه ساختار ساده تری دارد, درحالی که نوع دولنگه یا تلسکوپی برای دهانه های عریض مناسب تر است. تفاوت طرح ها تنها در ظاهر شبکه نیست؛ نوع تکیه گاه, تعداد چرخ ها, مسیر حرکت و محل انتقال نیرو نیز تغییر می کند. انتخاب مدل باید با سطح امنیت, تعداد دفعات استفاده, عرض پنجره و امکان سرویس ریل هماهنگ باشد تا حفاظ پس از نصب نیز روان و قابل کنترل باقی بماند.

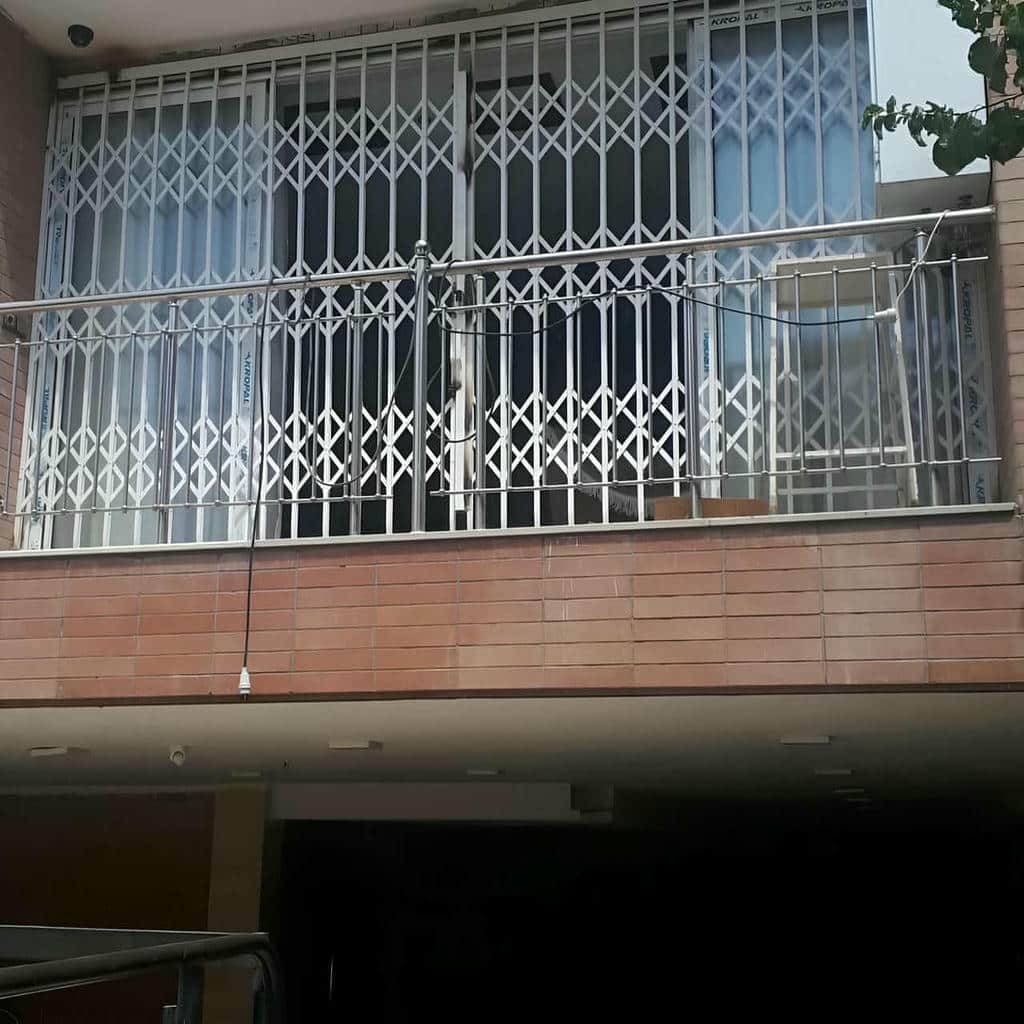

طرح تک لنگه جانبی و مدل دولنگه متقارن
طرح تک لنگه جانبی از یک قاب متحرک تشکیل می شود که تمام عرض بازشو را می پوشاند و هنگام باز شدن به یک سمت حرکت می کند. این مدل قطعات متحرک کمتری دارد و تنظیم چرخ و قفل آن ساده تر است, اما کنار پنجره باید فضایی تقریباً متناسب با عرض لنگه وجود داشته باشد. وزن کامل شبکه روی یک مجموعه چرخ قرار می گیرد, بنابراین ظرفیت ریل و چرخ اهمیت زیادی دارد. اگر لنگه بیش از حد عریض ساخته شود, احتمال پیچش قاب و فشار نامتوازن بر چرخ های ابتدا و انتهای مسیر افزایش پیدا می کند.

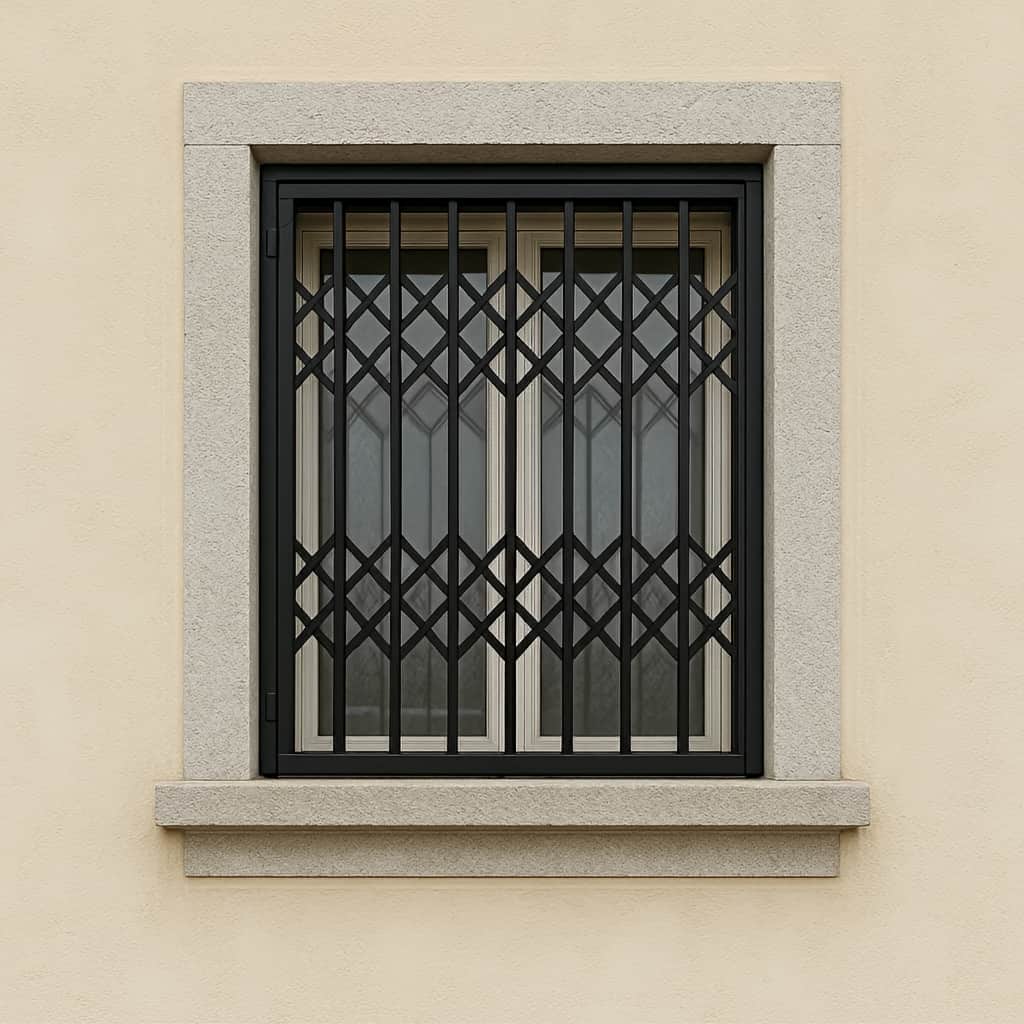

مدل دولنگه متقارن از دو بخش تشکیل می شود که از مرکز به طرفین یا از دو طرف به مرکز حرکت می کنند. تقسیم وزن میان دو لنگه باعث می شود هر بخش سبک تر باشد و فضای جمع شدن در دو سوی پنجره توزیع شود. قفل مرکزی باید دو لنگه را هم زمان مهار کند و محل اتصال آن در برابر اهرم مقاوم باشد. هم راستایی دو ریل یا دو بخش مسیر نیز ضروری است؛ زیرا اختلاف ارتفاع موجب می شود لنگه ها در مرکز به درستی مقابل یکدیگر قرار نگیرند و زبانه قفل کامل درگیر نشود.

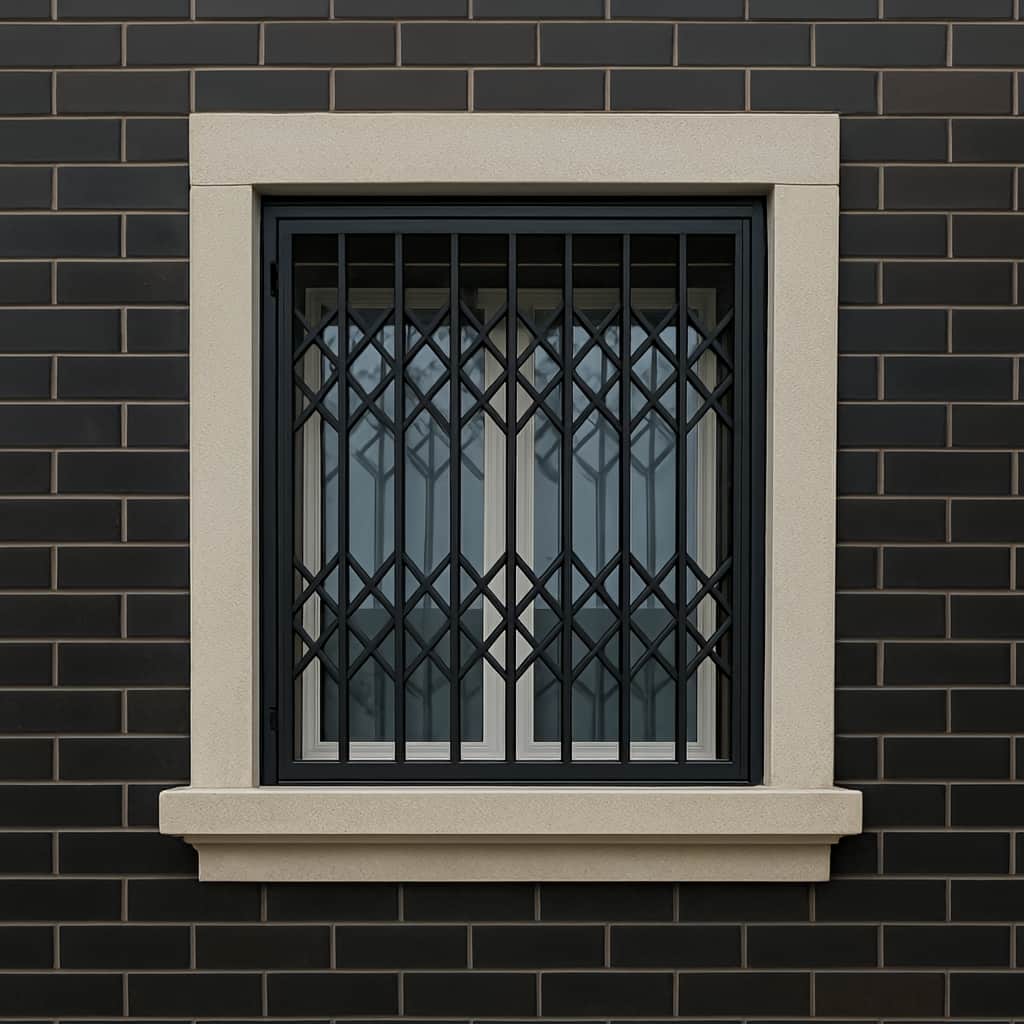

طرح تلسکوپی و مدل دو ریل موازی
در طرح تلسکوپی, چند لنگه هنگام باز شدن پشت یکدیگر جمع می شوند و فضای جانبی کمتری نسبت به یک لنگه بزرگ اشغال می کنند. حرکت این لنگه ها می تواند مستقل یا با رابط های مکانیکی هماهنگ شود. مزیت اصلی, پوشش دهانه عریض در فضایی محدود است, اما تعداد چرخ, ریل و نقاط تنظیم افزایش می یابد. هر لنگه باید به اندازه کافی سخت باشد تا هنگام حرکت به بخش مجاور برخورد نکند. فاصله میان قاب ها نیز باید کنترل شود تا دست یا ابزار از شکاف میان لنگه ها عبور نکند.
مدل دو ریل موازی امکان می دهد دو لنگه در مسیرهای جداگانه از کنار یکدیگر عبور کنند. این ساختار برای پنجره هایی مناسب است که عرض آزاد کنار بازشو محدود است, اما عمق کافی برای نصب دو مسیر وجود دارد. ریل ها باید کاملاً موازی باشند و اختلاف فاصله آن ها در طول مسیر می تواند باعث گیرکردن یا تماس قاب ها شود. محدودکننده های ابتدا و انتها نیز باید محل توقف هر لنگه را دقیق تعیین کنند. تعداد بیشتر اجزای متحرک, نیاز به نظافت و تنظیم دوره ای را افزایش می دهد.
طرح ریل بالا و مدل ریل پایین باربر

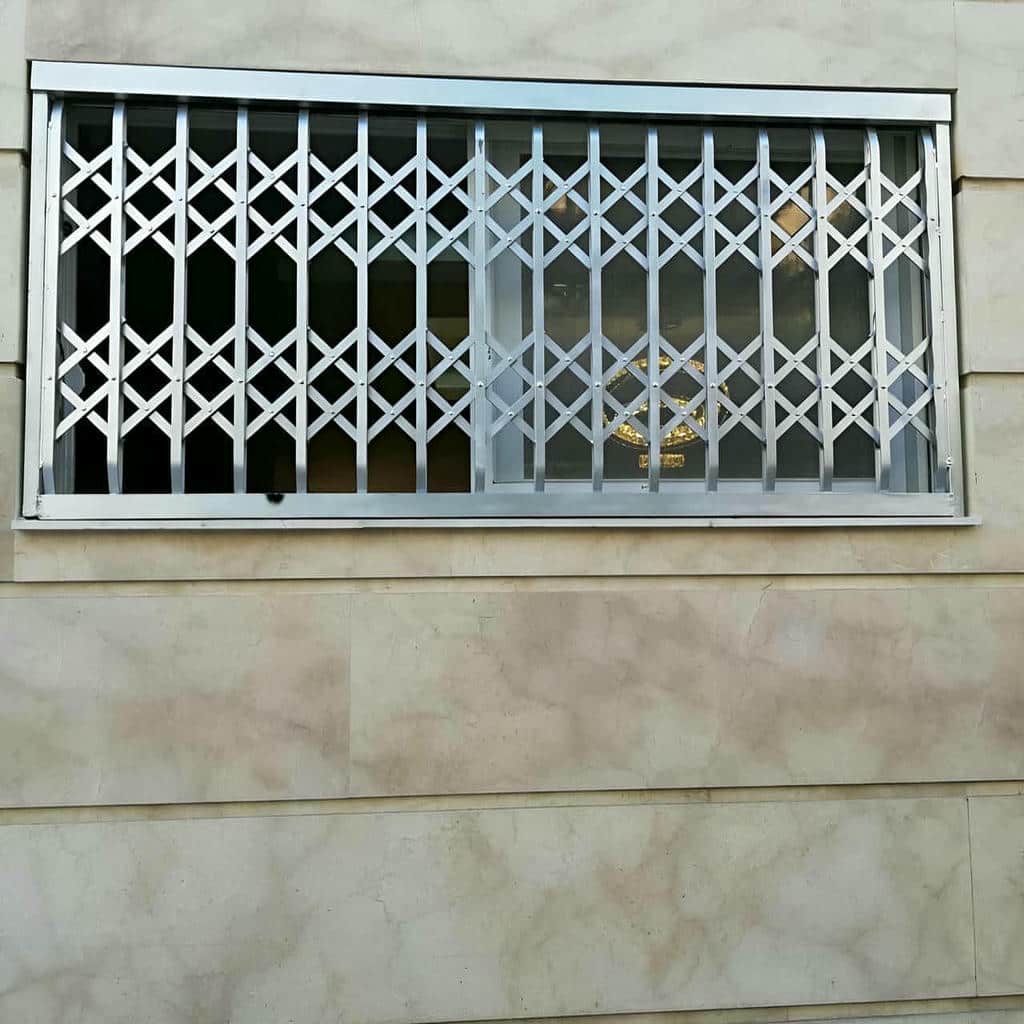

در مدل ریل بالا, وزن لنگه از بخش فوقانی آویزان می شود و پایین حفاظ تنها با راهنمای حرکتی کنترل می گردد. این ساختار کف بازشو را آزاد نگه می دارد و تجمع گردوغبار در ریل پایین را کاهش می دهد. بااین حال تیر, شاسی یا دیوار بالای پنجره باید ظرفیت وزن حفاظ و نیروی حرکت را داشته باشد. اتصالات فوقانی نباید فقط به اندود یا پوشش نما متکی باشند. راهنمای پایین نیز باید مانع نوسان لنگه شود, بدون آنکه حرکت را سخت یا مسیر نظافت را مسدود کند.

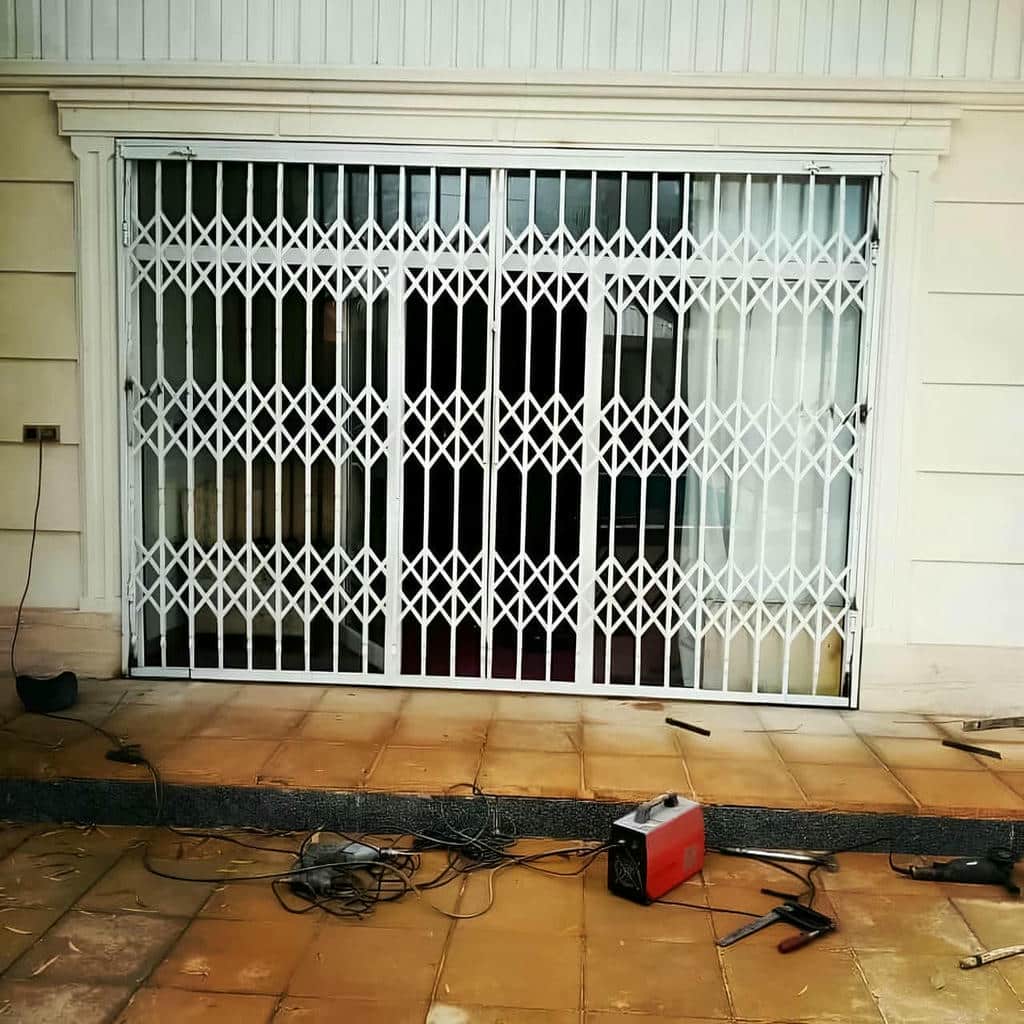

مدل ریل پایین باربر وزن حفاظ را روی مسیر زیرین منتقل می کند و در دهانه های سنگین عملکرد قابل پیش بینی تری دارد. چرخ ها درون یا روی ریل حرکت می کنند و بخش بالا معمولاً وظیفه هدایت و جلوگیری از واژگونی را بر عهده دارد. مهم ترین مسئله این مدل, جمع شدن گردوغبار, آب یا ذرات ساختمانی در مسیر است. شکل ریل باید امکان تخلیه و پاک سازی داشته باشد. نصب ناتراز باعث می شود لنگه به یک سمت حرکت خودکار داشته باشد یا در بخش هایی از مسیر به نیروی بیشتری نیاز پیدا کند.
- مدل تک لنگه به فضای جانبی معادل مسیر حرکت نیاز دارد.
- دولنگه متقارن وزن و فضای جمع شدن را میان دو سمت تقسیم می کند.
- طرح تلسکوپی برای دهانه عریض و فضای جانبی محدود مناسب است.

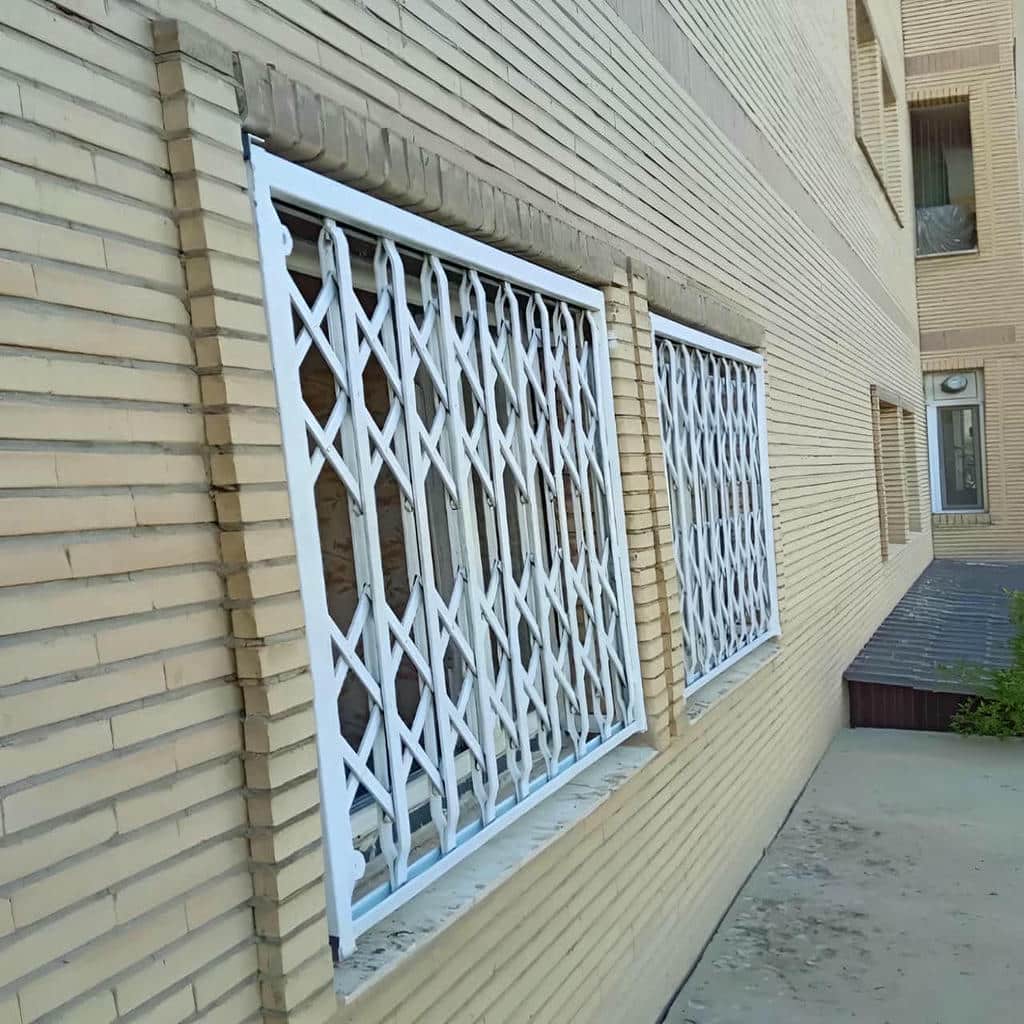

- ریل بالا به شاسی فوقانی مقاوم و راهنمای پایین دقیق نیاز دارد.
- ریل پایین باربر باید قابلیت نظافت و تخلیه رطوبت داشته باشد.
ساختار پروفیل, ریل و یراق آلات حرکتی حفاظ بازشو
دوام یک حفاظ ریلی به هماهنگی میان وزن لنگه, سختی چهارچوب, ظرفیت چرخ و دقت نصب مسیر وابسته است. افزایش ضخامت پروفیل بدون تقویت ریل یا صفحات اتصال می تواند فقط وزن متحرک را بالا ببرد و استهلاک را بیشتر کند. قاب باید در هنگام حرکت شکل خود را حفظ کند, زیرا پیچش کوچک نیز فاصله چرخ ها, موقعیت قفل و تماس با ریل راهنما را تغییر می دهد. ریل باید صاف, پیوسته و عاری از تاب باشد و محل جوش یا اتصال قطعات آن نباید ضربه ای در مسیر چرخ ایجاد کند. یراق آلات نیز باید برای شرایط بیرونی و تماس با گردوغبار انتخاب شوند. پس از ساخت, حرکت لنگه باید پیش از رنگ و پس از مونتاژ نهایی آزمایش شود تا ایرادهای مربوط به وزن, تراز یا اصطکاک پیش از نصب شناسایی شوند.
طرح شبکه عمودی با قاب سبک و مهار میانی
شبکه عمودی از پروفیل هایی تشکیل می شود که در امتداد ارتفاع لنگه قرار می گیرند و با یک یا چند پل افقی مهار می شوند. این آرایش وزن را نسبت به شبکه های متراکم کنترل می کند و مسیر افقی مناسبی برای تکیه ایجاد نمی نماید. در لنگه های بلند, پل میانی از خمش پروفیل ها و پیچش قاب جلوگیری می کند. محل پل باید با تقسیمات پنجره هماهنگ شود تا دید و دسترسی به دستگیره محدود نشود. فاصله اعضا نیز باید امنیت را حفظ کند, بدون آنکه وزن متحرک بیش از نیاز افزایش یابد.
قاب سبک به معنای استفاده از مقطع ضعیف نیست, بلکه وزن باید با تقسیم سازه ای مناسب کنترل شود. پروفیل پیرامونی باید فشار چرخ ها و قفل را تحمل کند و در گوشه ها اتصال کامل داشته باشد. اگر لنگه در زمان حرکت تاب بردارد, چرخ ها با زاویه نامناسب روی ریل قرار می گیرند و فرسایش نامتقارن ایجاد می شود. شبکه عمودی برای طرح تک لنگه و دولنگه کاربرد زیادی دارد و امکان رنگ آمیزی و نظافت ساده تری نسبت به مدل های تزئینی پیچیده فراهم می کند.
طرح شبکه مربعی و مدل لوزی تقویت شده
شبکه مربعی از تقاطع اعضای عمودی و افقی ساخته می شود و با کاهش طول آزاد پروفیل ها, سختی لنگه را افزایش می دهد. هر تقاطع به عنوان یک گره عمل می کند, اما تعداد بیشتر جوش ها وزن و زمان ساخت را نیز بالا می برد. اندازه خانه ها باید براساس ابعاد واقعی قاب تعیین شود تا در حاشیه ها تقسیم نامنظم ایجاد نشود. شبکه بسیار متراکم ممکن است حرکت حفاظ را سنگین کند و فشار بیشتری به چرخ ها وارد نماید, بنابراین تراکم باید با ظرفیت یراق آلات هماهنگ باشد.
مدل لوزی با اعضای مورب ساخته می شود و در برابر تغییر شکل جانبی رفتار مناسبی دارد. زاویه لوزی بر طول قطعات, تعداد گره ها و وزن لنگه اثر می گذارد. برش مورب باید دقیق باشد تا شکاف بزرگ در محل اتصال ایجاد نشود. جوشکاری نامتقارن می تواند قاب را تاب دهد و باعث شود چرخ ها هم راستا باقی نمانند. در مدل ریلی, کنترل تخت بودن شبکه اهمیت بیشتری از حفاظ ثابت دارد, زیرا هر انحراف در حین حرکت با ریل یا لنگه مجاور تماس پیدا می کند.

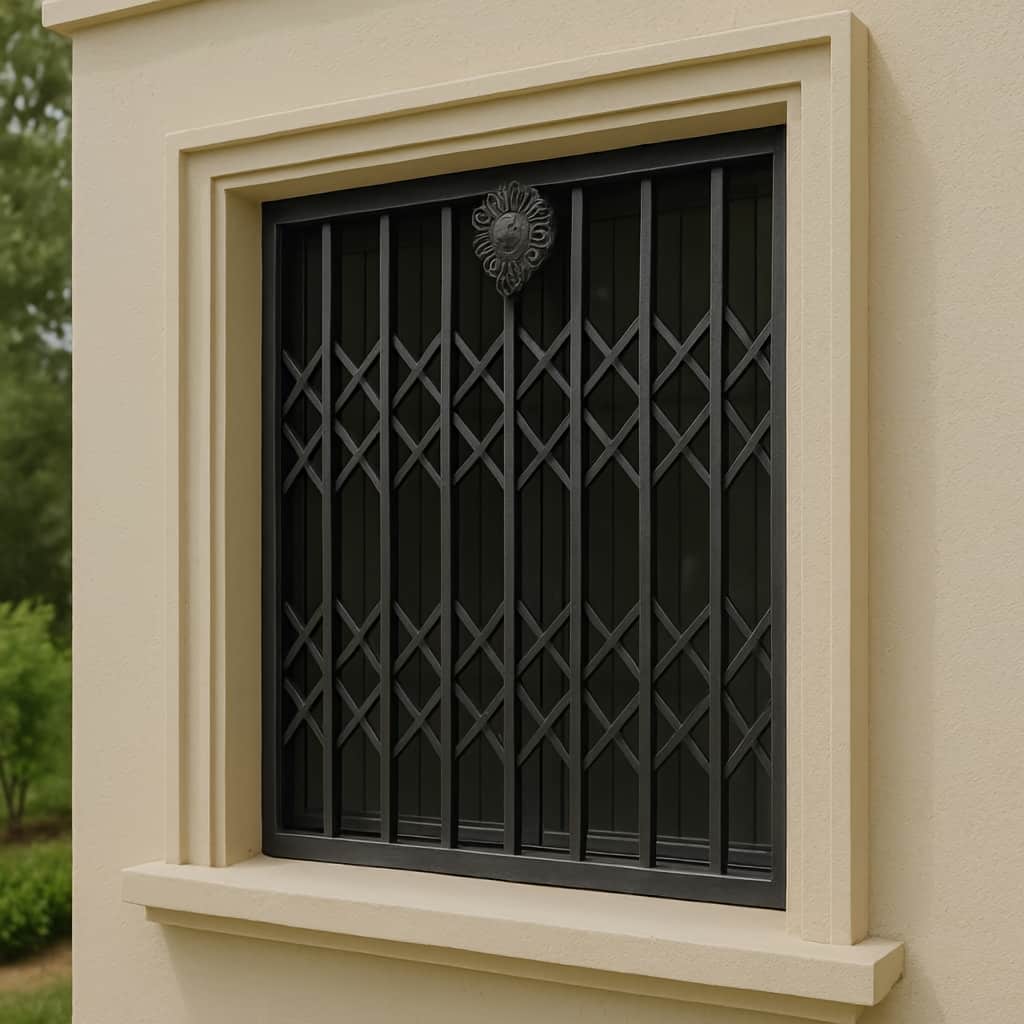

چرخ بلبرینگی, استاپر و قطعه ضدخروج
چرخ بلبرینگی باید ظرفیت وزن لنگه را همراه با حاشیه مناسب تحمل کند و محور آن در برابر گردوغبار و رطوبت محافظت شود. قطر چرخ بر روانی عبور از ناهمواری های کوچک اثر دارد و چرخ بسیار کوچک نسبت به آلودگی مسیر حساس تر است. محل نصب چرخ روی قاب باید تقویت شود, زیرا وزن در چند نقطه محدود متمرکز می گردد. امکان تنظیم ارتفاع نیز کمک می کند افت جزئی یا اختلاف تراز پس از نصب اصلاح شود, بدون آنکه چهارچوب برش بخورد.
استاپر از برخورد شدید لنگه با انتهای قاب جلوگیری می کند و محل توقف را برای درگیری دقیق قفل تعیین می نماید. قطعه ضدخروج نیز مانع بلند شدن قاب و خارج کردن چرخ از مسیر می شود. این قطعه باید فاصله ای محدود با ریل داشته باشد تا حرکت آزاد بماند, اما امکان بالا بردن لنگه فراهم نشود. در مدل ریل بالا, راهنمای پایین همین نقش را در برابر نوسان و خروج جانبی ایفا می کند. تمام این قطعات باید پس از نصب و زیر وزن واقعی آزمایش شوند.
- وزن لنگه باید با ظرفیت واقعی چرخ و ریل هماهنگ باشد.
- شبکه متراکم بدون یراق آلات قوی باعث استهلاک سریع می شود.
- محل نصب چرخ روی چهارچوب به تقویت موضعی نیاز دارد.
- استاپر باید از ضربه جلوگیری کند و محل بسته شدن را ثابت نگه دارد.
- قطعه ضدخروج مانع بلند کردن لنگه از روی مسیر می شود.
اندازه گیری, انتخاب طرح و نصب دقیق مسیر ریلی
اندازه گیری حفاظ ریلی باید علاوه بر عرض و ارتفاع بازشو, طول مسیر جانبی, عمق نصب, محل توقف و فضای دسترسی به قفل را مشخص کند. وجود ناودان, قاب پنجره, پرده, توری, دستگیره یا برجستگی نما می تواند مسیر حرکت لنگه را محدود سازد. دیوار کنار پنجره نیز باید به اندازه کافی صاف باشد تا قاب هنگام جمع شدن با سطح تماس پیدا نکند. در مدل تلسکوپی یا دو ریل, عمق بیشتری برای قرارگیری لنگه ها لازم است. محل نصب باید قبل از تولید از نظر تراز, مقاومت بستر و امکان مهار ریل بررسی شود. اصلاح ریل پس از رنگ و مونتاژ می تواند پوشش را تخریب کند و هم راستایی چرخ ها را بر هم بزند. طراحی اجرایی باید مسیر کامل باز و بسته شدن را نشان دهد, نه فقط وضعیت بسته حفاظ را.
طرح جمع شونده آکاردئونی روی ریل هدایت شده
مدل جمع شونده آکاردئونی از مجموعه ای از اعضای متصل تشکیل می شود که هنگام باز شدن در کنار یکدیگر جمع می شوند. این مدل فضای جانبی کمتری نسبت به لنگه یکپارچه نیاز دارد و برای بازشوهایی مناسب است که امکان حرکت کامل یک قاب بزرگ وجود ندارد. اتصالات مفصلی باید بدون لقی اضافی حرکت کنند و در حالت بسته, ساختار را به شبکه ای پیوسته تبدیل نمایند. ریل بالا یا پایین وظیفه هدایت مجموعه را بر عهده دارد و باید در تمام طول مسیر تراز باشد.
تعداد زیاد مفصل ها باعث می شود نگهداری این مدل حساس تر باشد. لقی هر اتصال اگر کنترل نشود, در مجموع حرکت جانبی قابل توجهی ایجاد می کند و قفل را از محل اصلی خارج می سازد. طراحی شبکه نیز باید مانع دسترسی از میان قطعات متحرک شود. هنگام جمع شدن, اعضا نباید روی یکدیگر فشار نامتعارف وارد کنند یا رنگ را بسایند. قفل انتهایی باید مجموعه را در حالت بسته فشرده نگه دارد, اما نباید برای جبران رگلاژ نادرست با فشار زیاد بسته شود.
طرح پنل دار و مدل مینیمال ریلی
طرح پنل دار از ترکیب چهارچوب فلزی با ورق مشبک, صفحه برش خورده یا پنل محدودکننده دید ساخته می شود. این ساختار می تواند اطراف دستگیره و بخش های در دسترس را بسته تر کند, اما وزن صفحه باید در انتخاب چرخ و ریل لحاظ شود. پنل بزرگ در فضای بیرونی نیروی باد بیشتری به قاب وارد می کند و ممکن است حرکت لنگه را تحت تأثیر قرار دهد. سوراخ ها یا برش های پنل باید امکان تهویه و تخلیه آب را حفظ کنند و لبه آن ها بدون گوشه تیز پرداخت شوند.
مدل مینیمال با تعداد محدود خطوط و قاب ساده ساخته می شود و برای نماهای معاصر مناسب است. در این طرح, هر انحراف یا اختلاف فاصله سریع تر دیده می شود, بنابراین برش و مونتاژ باید دقیق باشد. وزن کمتر می تواند حرکت روان تری ایجاد کند, اما فاصله های آزاد نباید امنیت را کاهش دهند. محل قفل و چرخ بهتر است درون قاب یا پشت پوشش قرار گیرد تا ظاهر یکپارچه حفظ شود. رنگ یکنواخت و ترمیم محل نصب نیز در کیفیت نهایی این مدل نقش زیادی دارد.

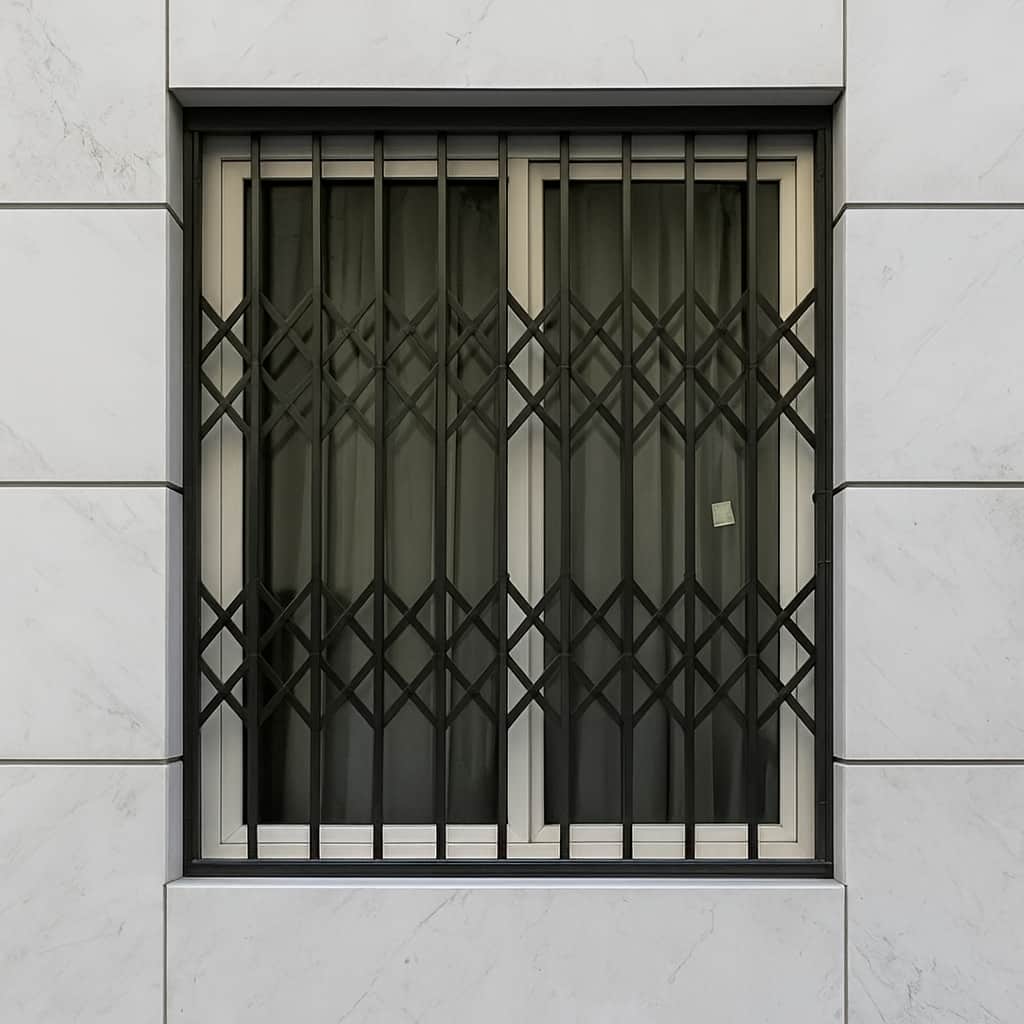

نصب ریل, رگلاژ چرخ و آزمون حرکت
ریل باید روی خطی کاملاً تراز و مستقیم نصب شود. اتصال آن به سطح موج دار یا دیوار ناصاف بدون زیرسازی مناسب باعث ایجاد پیچش می شود و چرخ در بخش های مختلف مسیر فشار متفاوتی تحمل می کند. صفحات مهار باید به بستر مقاوم برسند و فقط به سنگ, اندود یا قاب ظریف پنجره متصل نباشند. در ریل پایین, مسیر تخلیه آب و امکان نظافت باید حفظ شود. در ریل بالا نیز شاسی باید بار عمودی و نیروی افقی ناشی از حرکت را تحمل کند.
پس از قرار گرفتن لنگه, ارتفاع چرخ ها تنظیم می شود تا فاصله قاب با ریل و چهارچوب ثابت یکنواخت باشد. لنگه باید بدون حرکت خودکار به طرفین و بدون صدای ضربه ای جابه جا شود. سپس استاپر, قطعه ضدخروج و قفل تنظیم می گردند. آزمون نهایی باید شامل چند بار باز و بسته شدن کامل, فشار کنترل شده به مرکز قاب و بررسی تماس با پنجره یا دیوار باشد. خراش های ایجادشده هنگام نصب نیز باید با ضدزنگ و رنگ سازگار ترمیم شوند.
- طول مسیر جانبی باید پیش از انتخاب مدل ریلی اندازه گیری شود.
- مدل آکاردئونی به کنترل لقی مفصل ها و رگلاژ منظم نیاز دارد.
- پنل فلزی وزن و نیروی باد وارد بر لنگه را افزایش می دهد.
- ریل نباید با فشار پیچ روی سطح ناصاف تغییر شکل پیدا کند.
- آزمون حرکت باید در تمام طول مسیر و زیر وزن واقعی انجام شود.
قیمت, سفارش, نگهداری و خدمات سازه سنتر
قیمت حفاظ ریلی از ترکیب ابعاد, تعداد لنگه ها, وزن شبکه, نوع ریل, ظرفیت چرخ و جزئیات قفل تعیین می شود و مساحت پنجره به تنهایی معیار کاملی نیست. یک مدل تک لنگه ساده ممکن است به دلیل عرض زیاد به پروفیل و چرخ قوی تری نیاز داشته باشد, درحالی که مدل چندلنگه وزن را تقسیم می کند اما تعداد ریل و یراق آلات بیشتری دارد. طرح تلسکوپی, آکاردئونی یا دو ریل موازی نیز مراحل مونتاژ و تنظیم متفاوتی ایجاد می کند. شرایط دیوار, طول مسیر جانبی, دسترسی محل نصب, رنگ, بسته بندی و ارسال بر مشخصات سفارش اثر دارند. سازه سنتر اطلاعات حرکتی و سازه ای را پیش از تولید ثبت می کند تا برآورد بر پایه مسیر واقعی, وزن لنگه و روش مهار انجام شود. انتخاب مدلی که قابلیت سرویس و نظافت داشته باشد, هزینه های نگهداری آینده را نیز کنترل می کند.

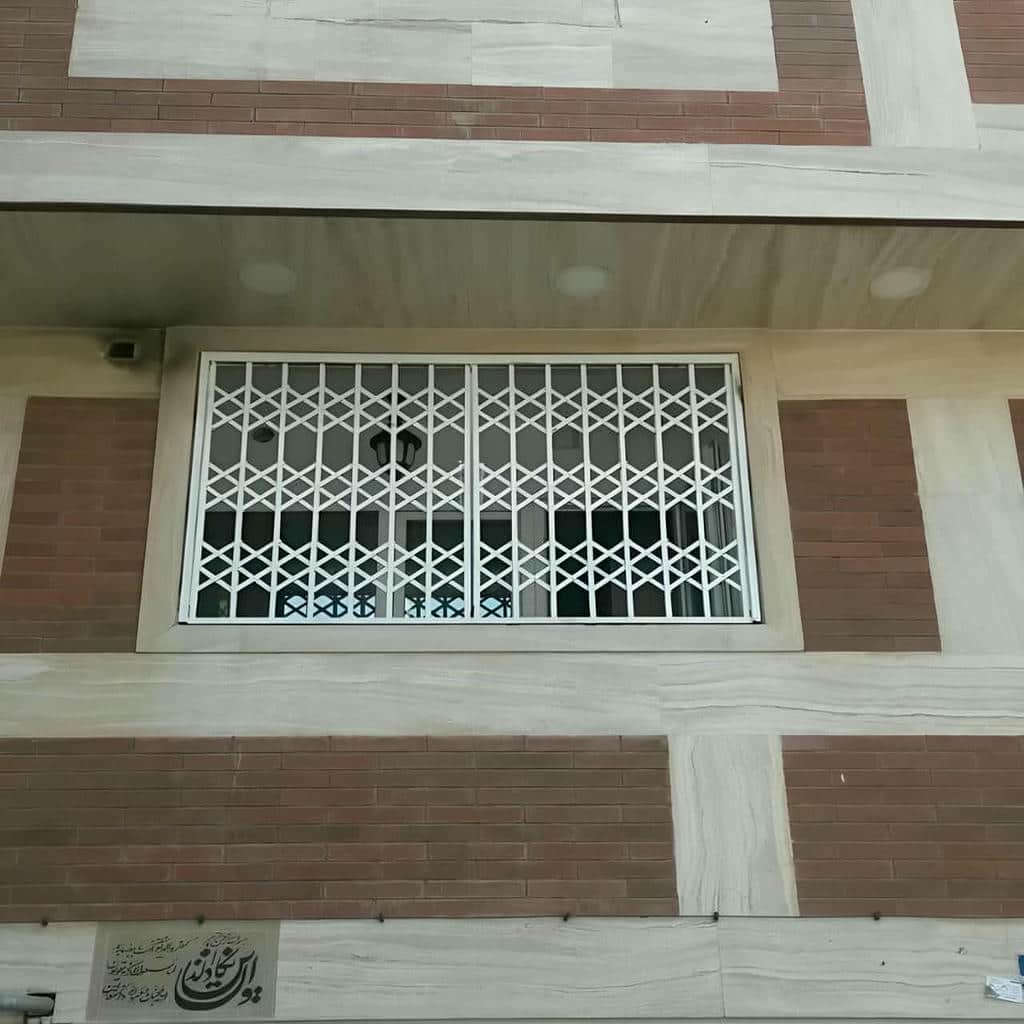

عوامل فنی مؤثر بر قیمت حفاظ ریلی
مقطع پروفیل و تعداد اعضای شبکه بر وزن لنگه اثر می گذارند و وزن نیز نوع ریل, قطر چرخ و تعداد یراق آلات را تعیین می کند. مدل های شبکه مربعی یا لوزی جوش های بیشتری دارند, درحالی که پنل دار به ورق, برش و تقویت قاب نیازمند است. نوع ریل بالا یا پایین, تعداد مسیرها, قابلیت تنظیم چرخ و وجود قطعه ضدخروج نیز در مشخصات ساخت اثر دارند. مدل قفل دار مرکزی یا تلسکوپی به قطعات دقیق تری برای هماهنگی لنگه ها نیاز دارد.
کیفیت آماده سازی سطح, ضدزنگ, رنگ کوره ای و بسته بندی محافظ از عوامل دیگر هستند. ریل و چرخ باید هنگام حمل در برابر ضربه و تغییر شکل محافظت شوند, زیرا انحراف کوچک مسیر می تواند حرکت را مختل کند. نصب روی نمای حساس یا دیوار کم مقاومت ممکن است به شاسی و صفحات اتصال بزرگ تر نیاز داشته باشد. مقایسه پیشنهادها فقط زمانی معتبر است که نوع پروفیل, ظرفیت یراق آلات, تعداد مهار, پوشش و خدمات نصب در همه آن ها یکسان باشد.

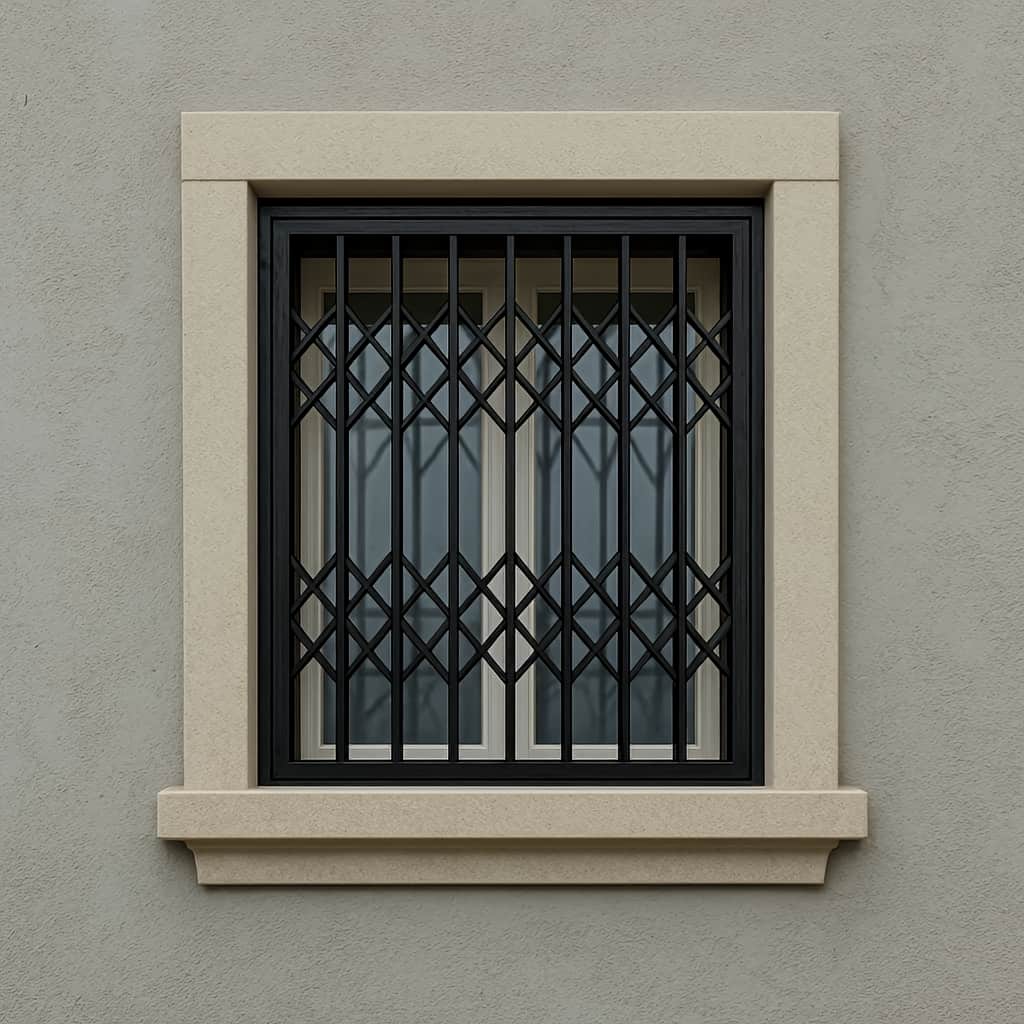

ثبت سفارش و تأیید مسیر حرکت پیش از تولید
ثبت سفارش با اندازه گیری عرض, ارتفاع, عمق و فضای جانبی آغاز می شود. نوع پنجره, جهت حرکت لنگه اصلی, محل دستگیره, توری و پرده نیز باید مشخص شوند. سپس طرح تک لنگه, دولنگه, تلسکوپی, آکاردئونی, پنل دار یا شبکه ای انتخاب می شود. نقشه اجرایی باید موقعیت ریل, محل توقف, جهت جمع شدن, نوع قفل و نقاط مهار را نشان دهد. تأیید این اطلاعات از تغییر مسیر یا کوتاه کردن لنگه پس از ساخت جلوگیری می کند.
در پروژه ای با چند پنجره, هر بازشو باید کد و اندازه مستقل داشته باشد, زیرا اختلاف کوچک در تراز یا طول دیوار جانبی بر عملکرد ریل اثر می گذارد. رنگ, نوع پوشش, نحوه بسته بندی و شرایط ارسال نیز پیش از تولید ثبت می شوند. سازه سنتر می تواند پیش از تحویل, حرکت لنگه, عملکرد قفل, هم راستایی چرخ و سلامت رنگ را بررسی کند. این کنترل باعث می شود تنظیمات اصلی در کارگاه انجام شوند و زمان نصب به اصلاحات محدودتری نیاز داشته باشد.

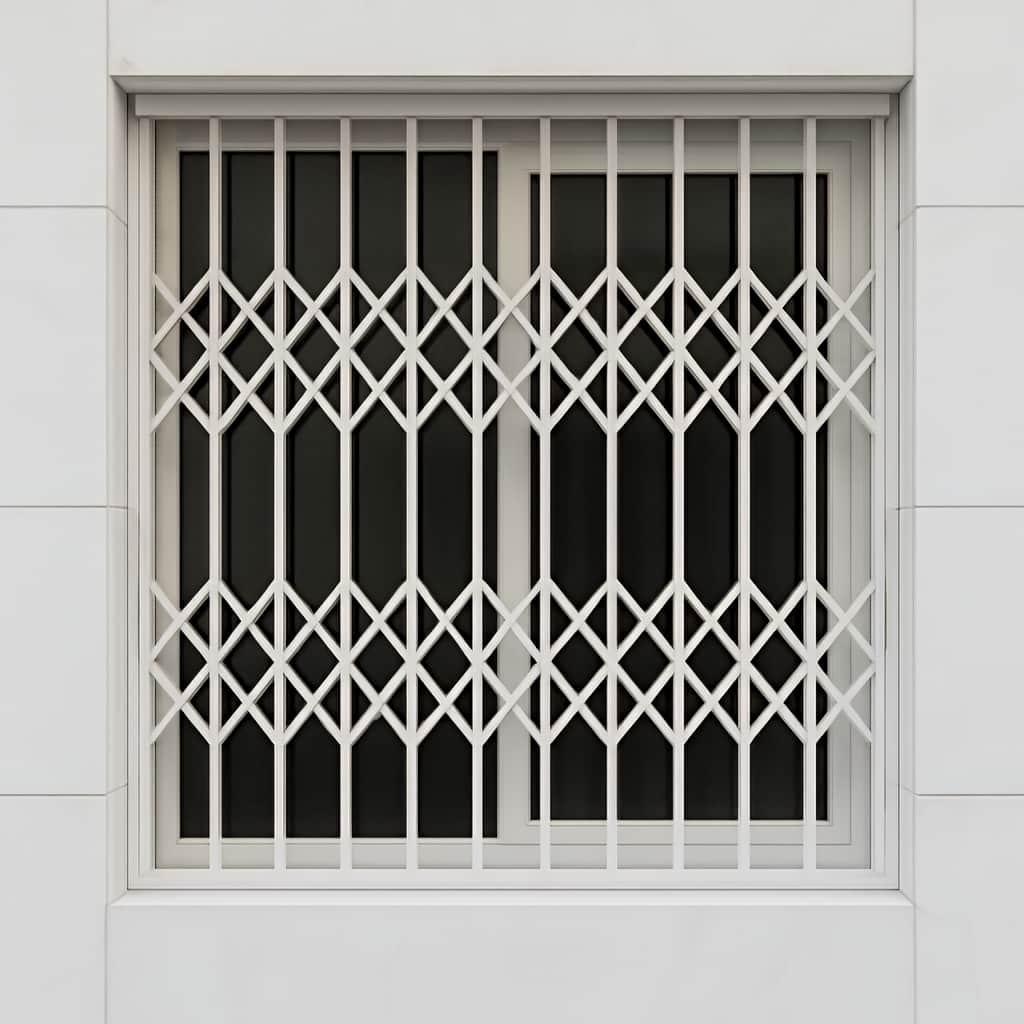

تمیزکاری ریل, تعمیر چرخ و نگهداری قفل
ریل پایین باید از گردوغبار, سنگ ریزه, مو و بقایای ساختمانی پاک شود, زیرا ذرات کوچک می توانند حرکت چرخ را سنگین کنند یا سطح آن را بسایند. استفاده از روغن غلیظ روی مسیر آلوده مناسب نیست, چون گردوغبار بیشتری جذب می کند. ابتدا ریل و چرخ تمیز می شوند و سپس در صورت نیاز, روان کار سازگار روی بخش بلبرینگ استفاده خواهد شد. هرگونه تغییر صدا, حرکت ضربه ای یا تمایل لنگه به یک سمت باید زود بررسی شود.
قفل, استاپر و قطعه ضدخروج نیز به بازبینی دوره ای نیاز دارند. سخت بسته شدن قفل ممکن است ناشی از افت چرخ, تغییر تراز ریل یا جابه جایی چهارچوب باشد و نباید فقط با فشار بیشتر جبران شود. ترک پوشش یا خراش روی لبه ها باید پیش از شروع خوردگی ترمیم گردد. خدمات فنی می تواند شامل تعویض چرخ, تنظیم ارتفاع, اصلاح استاپر, رگلاژ قفل و ترمیم رنگ باشد. تعمیر زودهنگام از آسیب گسترده تر به ریل و قاب جلوگیری می کند.
- قیمت باید بر پایه وزن واقعی, نوع ریل و ظرفیت چرخ مقایسه شود.
- مسیر حرکت و محل جمع شدن لنگه پیش از تولید تأیید گردد.
- ریل و یراق آلات هنگام ارسال به بسته بندی مقاوم نیاز دارند.
- تمیزکاری منظم مسیر از استهلاک چرخ جلوگیری می کند.
- صدای غیرعادی یا سختی حرکت باید سریع بررسی شود.
ریل پایین وزن لنگه را مستقیم تحمل می کند و برای حفاظ های سنگین انتخاب قابل کنترل تری است, اما باید مرتب تمیز شود. ریل بالا کف بازشو را آزاد نگه می دارد و آلودگی کمتری در مسیر جمع می شود, ولی شاسی فوقانی باید ظرفیت کافی داشته باشد. انتخاب نهایی به وزن حفاظ, جنس دیوار, فضای نصب و امکان دسترسی برای سرویس وابسته است. در هر دو مدل, قطعه راهنما و ضدخروج برای کنترل ایمن لنگه ضروری خواهد بود.
در دهانه عریض, مدل دولنگه یا تلسکوپی معمولاً وزن را بهتر تقسیم می کند و از ساخت یک لنگه بسیار سنگین جلوگیری می نماید. مدل دو ریل موازی نیز در صورت وجود عمق کافی می تواند مناسب باشد. انتخاب باید بر پایه طول مسیر جانبی, وزن شبکه و محل قفل انجام شود. اگر فضای کنار پنجره محدود باشد, طرح آکاردئونی یا تلسکوپی جمع شونده کاربرد بیشتری دارد, اما تعداد یراق آلات و نیاز به تنظیم دوره ای آن نیز افزایش پیدا می کند.
قیمت به ابعاد, مقطع پروفیل, نوع شبکه, تعداد لنگه ها, مدل ریل, ظرفیت چرخ و نوع قفل وابسته است. طرح های تلسکوپی, آکاردئونی و دو ریل قطعات حرکتی بیشتری دارند و مراحل تنظیم آن ها متفاوت است. رنگ, ضدزنگ, بسته بندی, شاسی واسط و شرایط نصب نیز بر سفارش اثر می گذارند. برای مقایسه دقیق باید ظرفیت یراق آلات, تعداد مهارها و کیفیت پوشش پیشنهادها یکسان باشند و فقط مساحت پنجره ملاک قرار نگیرد.
عرض و ارتفاع بازشو, عمق محل نصب و طول فضای جانبی باید اندازه گیری شوند. نوع پنجره, جهت باز شدن لنگه, محل دستگیره, پرده و توری نیز اهمیت دارد. در مدل تلسکوپی یا دو ریل, فضای لازم برای قرار گرفتن چند قاب پشت یکدیگر ثبت می شود. تصویر کامل دیوار اطراف پنجره به تعیین مسیر و نقاط مهار کمک می کند. نقشه نهایی باید جهت حرکت, محل توقف, نوع قفل و موقعیت ریل را پیش از ساخت مشخص سازد.
تجمع گردوغبار در ریل, فرسودگی بلبرینگ, افت چرخ, تغییر تراز مسیر یا فشار چهارچوب از دلایل رایج هستند. ابتدا ریل باید تمیز و از نظر وجود مانع بررسی شود. اگر حرکت همچنان سنگین باشد, ارتفاع چرخ ها, سلامت محور و موازی بودن قاب کنترل می گردد. استفاده از روان کار روی ریل کثیف مشکل را برطرف نمی کند و ممکن است آلودگی بیشتری جذب کند. تنظیم زودهنگام از آسیب به چرخ, قفل و چهارچوب جلوگیری خواهد کرد.
چهارچوب باید گونیا و بدون تاب باشد و لنگه در تمام مسیر با نیروی یکنواخت حرکت کند. ریل نباید موج, شکست یا اتصال برجسته داشته باشد. چرخ ها باید متناسب با وزن انتخاب شده و امکان تنظیم داشته باشند. عملکرد قفل, استاپر و قطعه ضدخروج نیز باید زیر بار واقعی آزمایش شود. جوش ها, پوشش ضدزنگ, رنگ و محل مهار از دیگر معیارهای کنترل هستند. مشخصات فنی یراق آلات بهتر است پیش از خرید در شرح سفارش ثبت شوند.
جمع بندی
انتخاب میان 13 طرح حفاظ پنجره ریلی بازشو باید بر پایه وزن لنگه, طول مسیر, فضای جانبی و ظرفیت محل مهار انجام شود. مدل تک لنگه ساختار ساده تری دارد, طرح دولنگه وزن را تقسیم می کند و نمونه تلسکوپی یا آکاردئونی برای فضای جمع شدن محدود مناسب است. ریل بالا کف را آزاد نگه می دارد, درحالی که ریل پایین باربر برای شبکه های سنگین عملکرد قابل پیش بینی تری ارائه می دهد. کیفیت نهایی به پروفیل گونیا, چرخ بلبرینگی, ریل تراز, استاپر, قطعه ضدخروج, قفل محافظت شده و پوشش ضدزنگ وابسته است. برسیی دقیق مسیر حرکت, محل دستگیره و تداخل احتمالی با پنجره پیش از تولید, از گیرکردن یا اصلاح پرهزینه هنگام نصب جلوگیری می کند. نگهداری نیز شامل تمیزکاری ریل, تنظیم چرخ, کنترل قفل و ترمیم خراش های رنگ است. برای دریافت مشاوره تخصصی, انتخاب طرح, ثبت سفارش یا استعلام قیمت روز می توان ابعاد و تصاویر محل نصب را در اختیار سازه سنتر قرار داد تا نوع ریل, ساختار قاب و جزئیات اجرا با شرایط واقعی پروژه تطبیق داده شوند.
