12 مدل جک درب پارکینگ ایتالیایی هیدرولیک
انتخاب سیلندر هیدرولیک متناسب با وزن لنگه و تنظیم صحیح فشار روغن, حرکت درب را یکنواخت می کند و بار ضربه ای وارد بر لولا و پایه را کاهش می دهد. جک درب پارکینگ ایتالیایی هیدرولیک از موتور الکتریکی, پمپ, مخزن روغن, شیرهای کنترلی, سیلندر, شفت و برد فرمان تشکیل می شود و کیفیت هماهنگی این اجزا, دوام واقعی سیستم را تعیین می کند. در میان 12 مدل قابل استفاده, تفاوت ها فقط به قدرت موتور محدود نیستند و نوع قفل هیدرولیکی, طول کورس, ظرفیت تردد, سرعت حرکت, جنس شفت, کنترل فشار و امکان نصب روی ستون های متفاوت نیز اهمیت دارند. مدل مناسب می تواند درب سنگین را بدون لرزش محسوس حرکت دهد, فشار انتهای مسیر را مدیریت کند و در ساعات پرتردد دمای پایدارتری داشته باشد. در مقابل, انتخاب اشتباه باعث نشتی روغن, افت فشار, بسته نشدن کامل, ضربه به استاپ یا فرسودگی زودهنگام آب بندها می شود. معیار سفارش جک درب پارکینگ ایتالیایی هیدرولیک باید وزن و عرض هر لنگه, زاویه بازشو, چرخه کاری, عمق ستون و وضعیت لولا را پوشش دهد. قیمت نهایی نیز به ساختار سیلندر, کیفیت متریال, برد فرمان, تجهیزات ایمنی, شرایط نصب و خدمات نگهداری وابسته است. سازه سنتر با برسی مشخصات پروژه, هماهنگی میان ظرفیت هیدرولیک و بار واقعی درب را مبنای پیشنهاد فنی قرار می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| نوع مدار هیدرولیک | مدار شامل پمپ, مخزن روغن, شیر کنترل و سیلندر است و کیفیت هماهنگی آن ها بر ثبات فشار و نرمی حرکت اثر مستقیم دارد. | مدل باید با وزن درب و تعداد چرخه های متوالی هماهنگ باشد. |
| طول کورس سیلندر | کورس شفت تعیین می کند بازو چه دامنه حرکتی ایجاد کند و براکت ها در چه فاصله ای از محور لولا نصب شوند. | لنگه عریض یا زاویه بازشوی بیشتر به محاسبه دقیق کورس نیاز دارد. |
| نوع قفل | قفل هیدرولیکی در حالت باز, بسته یا هر دو جهت می تواند حرکت ناخواسته لنگه را پس از توقف محدود کند. | نوع قفل باید با فشار باد, عرض لنگه و سطح امنیت پروژه هماهنگ شود. |
| چرخه کاری | ظرفیت حرارتی موتور, پمپ و روغن مشخص می کند جک چند حرکت متوالی را بدون افت فشار یا افزایش دمای نامناسب تحمل کند. | تردد ساعات شلوغ مهم تر از میانگین روزانه است. |
| جنس شفت | شفت مقاوم در برابر خوردگی و خمش, فشار سیلندر را به براکت منتقل می کند و سلامت سطح آن بر دوام آب بند اثر دارد. | قطر و پوشش شفت باید متناسب با بار مکانیکی انتخاب شوند. |
| آب بندی سیلندر | اورینگ, کاسه نمد و آب بندهای داخلی از خروج روغن و ورود رطوبت یا آلودگی به مدار جلوگیری می کنند. | دسترسی به کیت آب بندی سازگار برای تعمیرات آینده اهمیت دارد. |
| برد فرمان | برد زمان حرکت, تأخیر دو لنگه, توقف, قفل برقی و ورودی فتوسل را مدیریت می کند و باید با موتور هیدرولیک سازگار باشد. | امکان تنظیم مستقل هر بازو برای درب دو لنگه ضروری است. |
| براکت و نصب | براکت فولادی هم محور باعث می شود سیلندر بدون بار جانبی کار کند و فشار روغن به نیروی مفید تبدیل شود. | پایه نباید روی ورق تزئینی یا ستون ضعیف نصب شود. |
| نگهداری مدار | کنترل نشتی, سطح روغن, صدای پمپ, وضعیت شفت و سلامت اتصالات از افت عملکرد و تعمیرات سنگین جلوگیری می کند. | برنامه بازدید باید با تردد و شرایط محیطی تنظیم شود. |
اطلاعات تماس
شناخت فنی 12 مدل جک هیدرولیک ایتالیایی
جک های هیدرولیک ایتالیایی را باید بر اساس نوع سیلندر, شیوه قفل شدن, طول کورس و چرخه کاری دسته بندی کرد. برخی مدل ها برای ورودی مسکونی با تردد کنترل شده طراحی می شوند و برخی دیگر توان تحمل حرکت های متوالی, لنگه های عریض یا فشار باد بیشتر را دارند. تفاوت ظاهری پوسته همیشه نشان دهنده تفاوت واقعی عملکرد نیست؛ زیرا کیفیت پمپ, شیر بای پس, آب بند, شفت و روغن نقش مهم تری در رفتار سیستم دارند. مدل دارای قفل دوطرفه می تواند لنگه را در هر دو انتها ثابت تر نگه دارد, در حالی که نمونه بدون قفل به قفل برقی مستقل نیاز دارد. سازه سنتر در مقایسه مدل ها, ظرفیت اسمی را همراه هندسه نصب و الگوی تردد بررسی می کند تا انتخاب از نظر دوام, سرویس و ایمنی قابل دفاع باشد.
مدل هیدرولیک مسکونی با قفل بسته

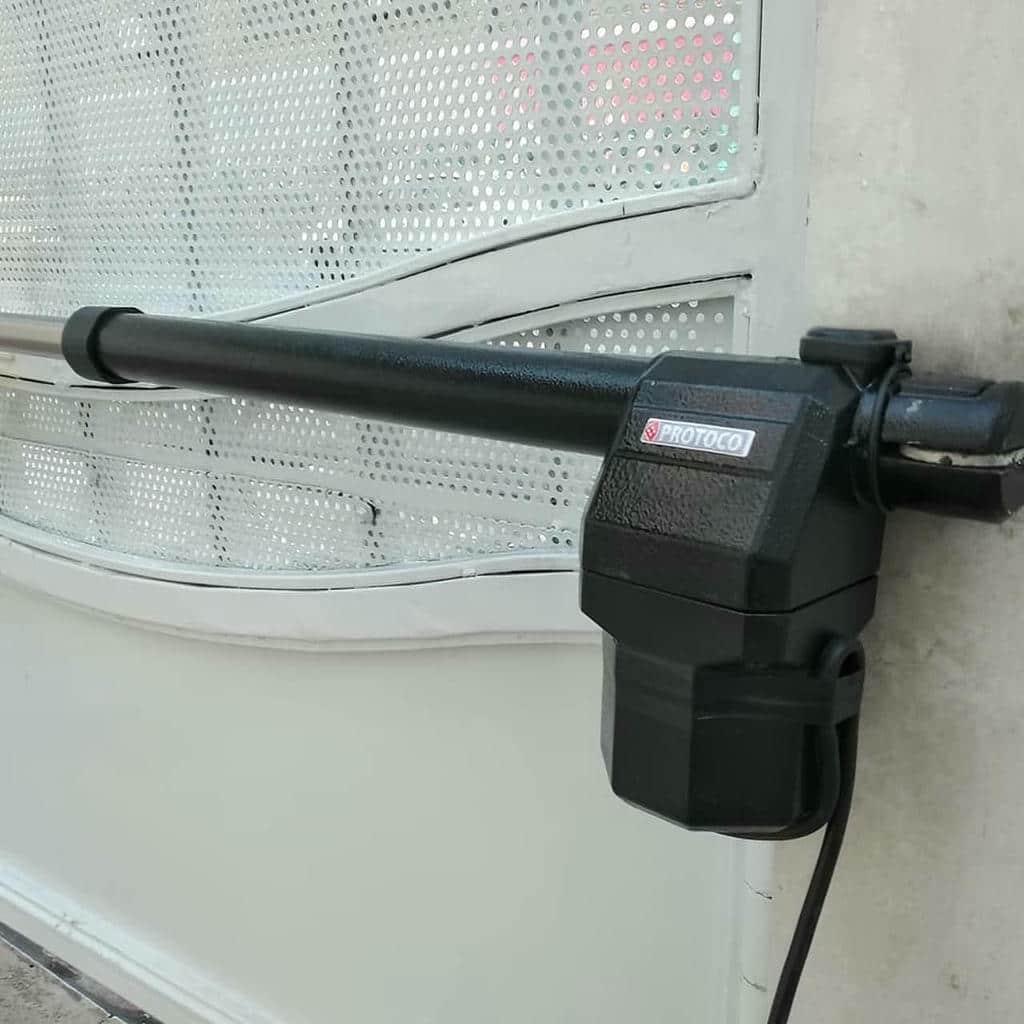

مدل نخست برای درب های مسکونی با وزن متوسط و تردد روزانه کنترل شده طراحی می شود. قفل هیدرولیکی در حالت بسته, حرکت ناخواسته لنگه را پس از توقف محدود می کند و در بسیاری از پروژه ها فشار وارد بر قفل مکانیکی را کاهش می دهد. موتور و پمپ در هر فرمان, روغن را به سمت مناسب سیلندر هدایت می کنند و شفت با سرعت یکنواخت حرکت می کند. عملکرد نرم این مدل به تنظیم فشار, سلامت لولا و محل درست براکت وابسته است. اگر لنگه خارج از تراز باشد, افزایش فشار به جای رفع ایراد, استهلاک آب بند و پمپ را بیشتر می کند.
کاربرد این مدل بیشتر در ورودی هایی است که زمان میان دو فرمان اجازه خنک شدن موتور و روغن را می دهد. کیفیت شیرهای داخلی باید مانع برگشت ناخواسته روغن شود و نقطه بسته شدن نیز با استاپ مکانیکی ثابت گردد. قفل هیدرولیکی نباید به عنوان تنها راهکار امنیتی برای لنگه بسیار عریض یا محیط بادگیر در نظر گرفته شود. در این شرایط, قفل برقی یا مهار مکانیکی مکمل می تواند فشار سکون را از روی مدار کم کند. بازدید دوره ای باید نشتی جزئی, تغییر سرعت و صدای پمپ را بررسی کند تا افت فشار پیش از گسترش خرابی شناسایی شود.
مدل قفل باز و مدل قفل دوطرفه
مدل دوم دارای قفل هیدرولیکی در حالت باز است و برای پروژه ای کاربرد دارد که تثبیت لنگه پس از بازشدن اهمیت بیشتری دارد. این ساختار می تواند از حرکت درب بر اثر شیب, باد یا وزن نامتقارن جلوگیری کند, اما بسته شدن ایمن همچنان به قفل یا استاپ مناسب نیاز دارد. محل نصب براکت باید به گونه ای باشد که شفت در حالت باز به انتهای مکانیکی خود ضربه نزند. تنظیم شیر فشار نیز باید متناسب با وزن لنگه انجام شود؛ زیرا فشار بیش ازحد, توقف خشن و فشار کمتر از نیاز, حرکت ناپایدار ایجاد می کند.

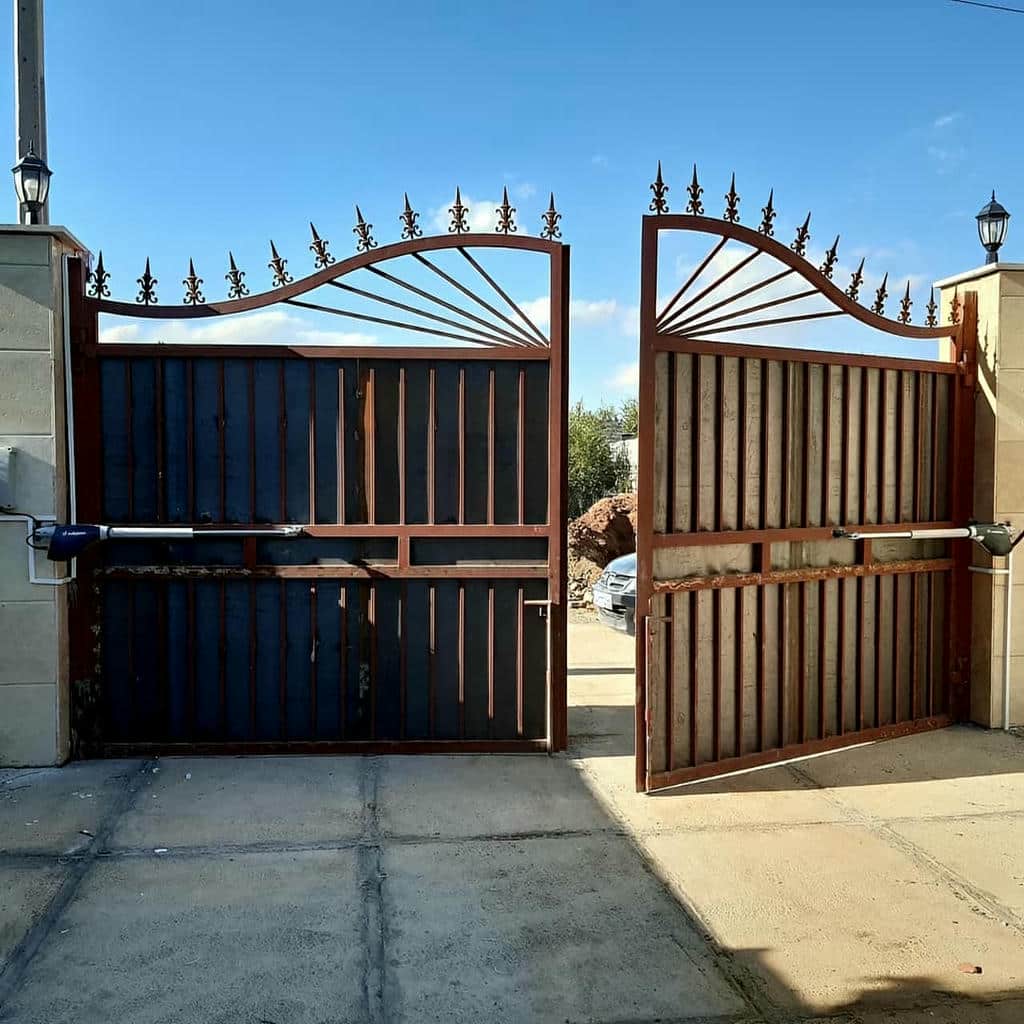

مدل سوم قفل دوطرفه دارد و در حالت باز و بسته, جریان برگشتی روغن را محدود می کند. این ساختار برای درب هایی مناسب است که در هر دو انتهای حرکت به پایداری بیشتری نیاز دارند. بااین حال, در زمان قطع برق باید مکانیزم خلاص کن به درستی عمل کند تا کاربر بتواند فشار مدار را آزاد و لنگه را دستی جابه جا کند. کیفیت شیر خلاص کن, آب بندی و دسترسی آن در استفاده واقعی اهمیت دارد. نصب این مدل باید همراه استاپ مکانیکی انجام شود تا فشار دائمی در پایان کورس روی پیستون و آب بند باقی نماند.
مدل بدون قفل و مدل مجهز به قفل برقی
مدل چهارم ساختار برگشت پذیر یا بدون قفل هیدرولیکی دارد و پس از توقف, مقاومت محدودی در برابر حرکت دستی ایجاد می کند. این مدل برای پروژه هایی مناسب است که قفل برقی مستقل, کنترل تثبیت لنگه را بر عهده می گیرد. مزیت آن کاهش فشار سکون روی مدار و امکان حرکت روان تر در برخی شرایط است, اما هماهنگی برد فرمان با قفل اهمیت زیادی دارد. قفل باید پیش از شروع حرکت آزاد شود و پس از بسته شدن کامل درگیر گردد. تأخیر اشتباه می تواند باعث ضربه به زبانه یا افزایش جریان موتور شود.
مدل پنجم به صورت پکیج همراه قفل برقی انتخاب می شود و برای لنگه های عریض, درب های بادگیر یا ورودی های امنیتی کاربرد دارد. در این ساختار, سیلندر وظیفه حرکت و قفل وظیفه نگهداری نهایی را بر عهده دارد. تقسیم وظیفه باعث می شود فشار کمتری در حالت سکون روی شیرها و آب بندها باقی بماند. محل نصب قفل باید هم راستا باشد و زبانه بدون فشار جانبی درگیر شود. برد نیز باید زمان آزادسازی و درگیری را قابل تنظیم کند. نگهداری دوره ای شامل کنترل قفل, کابل, شیر خلاص کن و فشار مدار است.
مدل کورس کوتاه و مدل کورس بلند
مدل ششم کورس کوتاه دارد و برای لنگه های کوچک تر یا ستون هایی مناسب است که هندسه نصب مستقیم و فضای محدودی دارند. بدنه جمع وجورتر می تواند ظاهر مرتب تری ایجاد کند, اما محل براکت باید با دقت بیشتری تعیین شود. اگر فاصله پایه ها اشتباه باشد, زاویه بازشو کاهش می یابد یا پیستون پیش از رسیدن درب به استاپ به انتهای سیلندر می رسد. کورس کوتاه نباید فقط به دلیل ابعاد ظاهری انتخاب شود و محاسبه عرض لنگه, زاویه و فاصله محور لولا همچنان ضروری است.

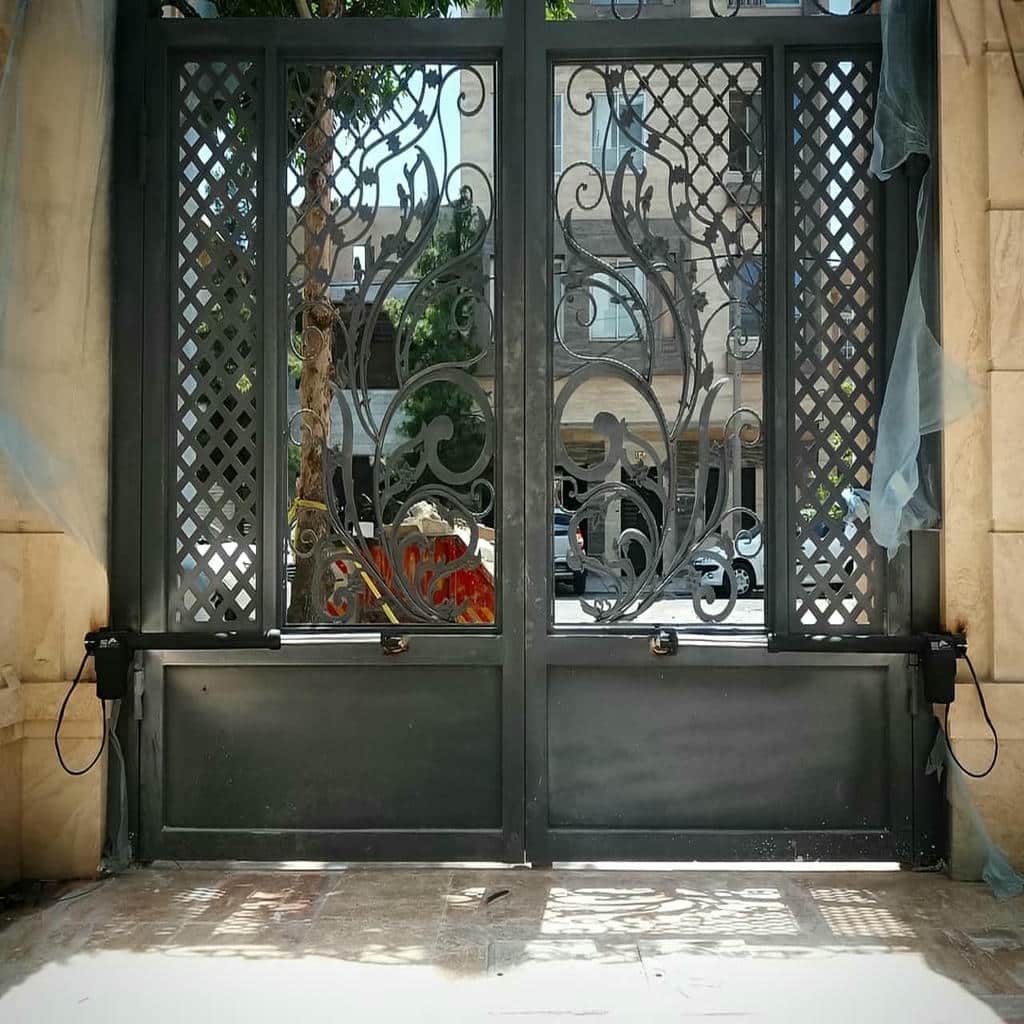

مدل هفتم کورس بلند دارد و برای لنگه عریض تر, ستون عمیق تر یا زاویه بازشوی بیشتر استفاده می شود. طول شفت بالاتر دامنه حرکت را افزایش می دهد, اما مقاومت شفت در برابر خمش و کیفیت بوش راهنما اهمیت بیشتری پیدا می کند. بدنه بلند باید فضای آزاد کافی داشته باشد و در حالت باز با دیوار یا تجهیزات جانبی برخورد نکند. کورس بیشتر به معنای تحمل وزن بالاتر نیست؛ فشار مدار, قطر پیستون و ظرفیت پمپ باید جداگانه بررسی شوند. نصب هم محور از ایجاد سایش یک طرفه روی آب بند جلوگیری می کند.
مدل پرتردد و مدل صنعتی سنگین

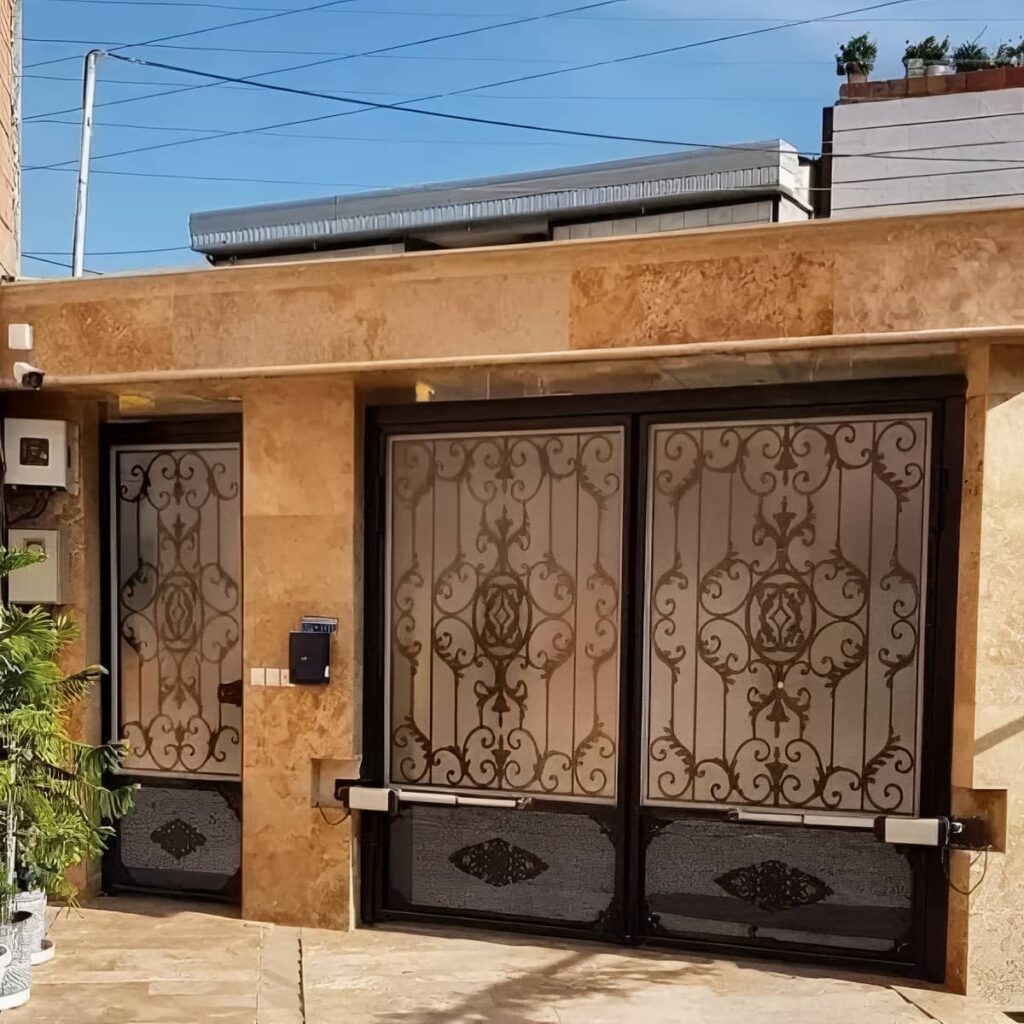

مدل هشتم برای تردد بالا طراحی می شود و موتور, پمپ و مدار روغن آن تحمل حرارتی بیشتری دارند. تفاوت این مدل با نمونه مسکونی فقط در قدرت نیست؛ حجم روغن, کیفیت شیرها, دفع گرما و توان کارکرد متوالی نیز مهم هستند. این ساختار برای مجتمع ها و ورودی هایی مناسب است که در ساعات شلوغ, فرمان های پشت سرهم دریافت می کنند. ظرفیت باید بر اساس چرخه واقعی انتخاب شود, زیرا موتور قدرتمند با مخزن کوچک یا تهویه ناکافی همچنان می تواند داغ شود و فشار مدار کاهش یابد.

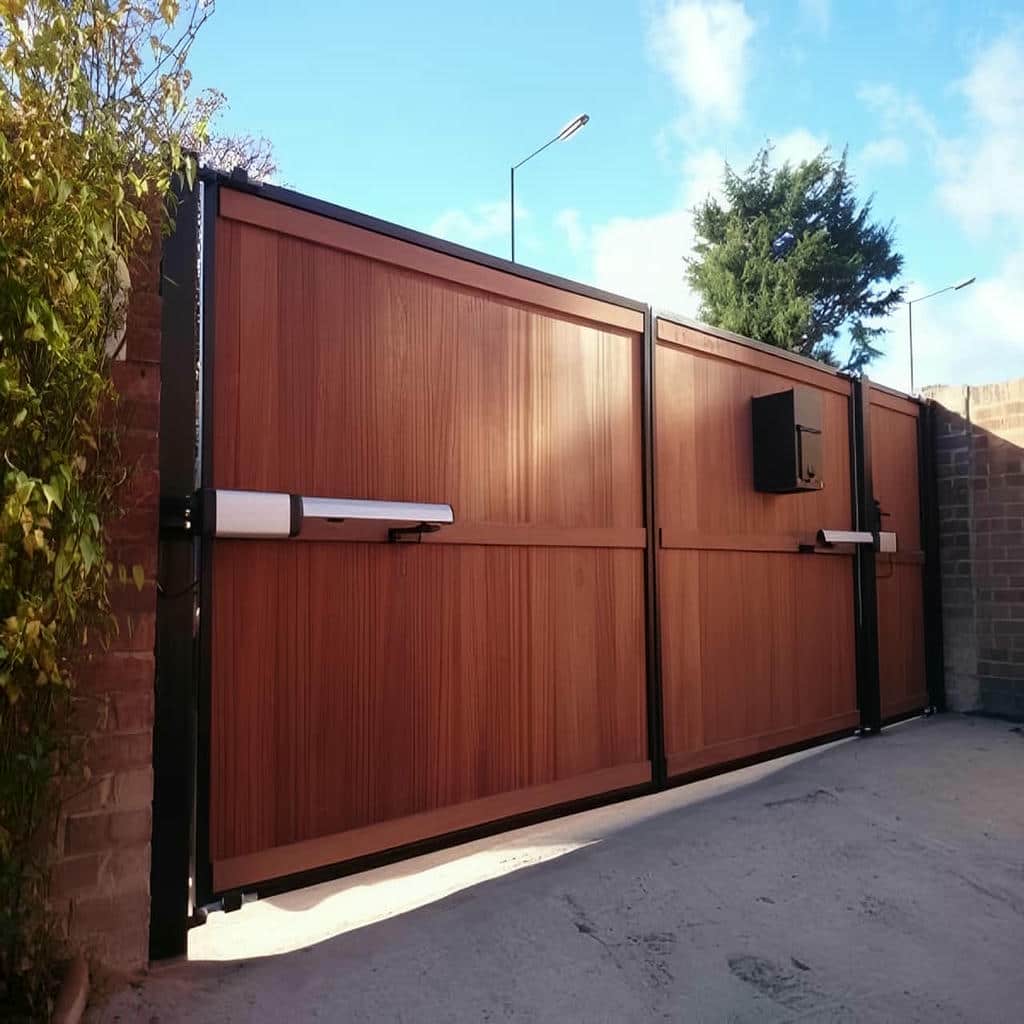

مدل نهم صنعتی سنگین است و برای لنگه های بزرگ, وزن بالا یا شرایط بهره برداری سخت استفاده می شود. قطر سیلندر, شفت, براکت و پین ها در این مدل باید توان تحمل بارهای لحظه ای و فشار باد را داشته باشند. نصب روی ستون ضعیف یا لولای فرسوده می تواند تمام مزیت ظرفیت بالا را از بین ببرد. مدار صنعتی به روغن مناسب, کنترل نشتی و سرویس منظم نیاز دارد. در پروژه های سنگین, استاپ مقاوم, قفل مکمل و حفاظت الکتریکی نیز باید هم زمان طراحی شوند تا فشار نهایی فقط بر سیلندر وارد نشود.
مدل زیرسطحی و مدل کنترل شونده با انکودر
مدل دهم زیرسطحی است و مکانیزم هیدرولیک را نزدیک محور لولا و داخل محفظه ای در کف قرار می دهد. این ساختار ظاهر درب را بدون بازوی نمایان حفظ می کند و انتقال نیرو را مستقیماً در محور انجام می دهد. زیرسازی, تخلیه آب و پوشش ضدخوردگی در این مدل بسیار مهم هستند. نفوذ رطوبت می تواند روغن, آب بند و قطعات فلزی را تحت تأثیر قرار دهد. محفظه باید امکان سرویس و بازکردن مجموعه را فراهم کند و نشست فونداسیون نیز نباید راستای محور را تغییر دهد.
مدل یازدهم از انکودر یا حسگر موقعیت برای کنترل دقیق تر حرکت استفاده می کند. برد با دریافت داده سرعت یا موقعیت می تواند نقطه کاهش سرعت را بهتر مدیریت و افزایش ناگهانی مقاومت را تشخیص دهد. این قابلیت در کنار فشار هیدرولیک, حرکت نرم تری ایجاد می کند, اما جای فتوسل را نمی گیرد. کابل حسگر باید از نویز و رطوبت محافظت شود و تنظیمات پس از نصب واقعی انجام گیرند. مدل دوازدهم ترکیبی از کنترل موقعیت, چرخه کاری بالا و قفل هیدرولیکی است که برای پروژه های نیازمند کنترل دقیق و دوام بیشتر سفارش داده می شود.
- قفل بسته برای تثبیت لنگه در انتهای بسته شدن کاربرد دارد.
- قفل دوطرفه حرکت ناخواسته در هر دو انتهای مسیر را محدود می کند.
- مدل بدون قفل باید با قفل برقی و زمان بندی درست هماهنگ شود.
- کورس سیلندر باید از روی هندسه واقعی ستون و لنگه انتخاب شود.
- مدل پرتردد به ظرفیت حرارتی و حجم روغن مناسب نیاز دارد.
- جک زیرسطحی بدون تخلیه آب و فونداسیون دقیق دوام مطلوبی ندارد.
ساختار مدار روغن و متریال مؤثر بر دوام
دوام جک هیدرولیک از ثبات فشار, کیفیت روغن و سلامت اجزای آب بندی حاصل می شود. موتور الکتریکی پمپ را می چرخاند و پمپ, روغن را از مخزن به مسیر مورد نیاز هدایت می کند. شیرهای کنترل, جهت و فشار جریان را تنظیم می کنند و پیستون با دریافت این فشار, شفت را حرکت می دهد. هرگونه نشتی, آلودگی روغن یا خرابی شیر می تواند سرعت و نیروی دو جهت را متفاوت کند. جنس بدنه سیلندر, پوشش شفت و کیفیت اورینگ ها نیز بر مقاومت در برابر خوردگی و سایش اثر دارند. در مدل های ایتالیایی, دقت ساخت می تواند عملکرد یکنواختی ایجاد کند, اما نتیجه نهایی همچنان به نصب, روغن سازگار و سرویس درست وابسته است. بررسی دوره ای مدار از تعویض زودهنگام مجموعه جلوگیری می کند.
پمپ, مخزن روغن و شیر کنترل فشار
پمپ باید دبی و فشار متناسب با قطر سیلندر و وزن درب تولید کند. فشار بالا بدون دبی کافی, حرکت کند ایجاد می کند و دبی زیاد همراه با توقف نامناسب می تواند حرکت را خشن سازد. مخزن روغن نیز باید حجم کافی برای جبران تغییرات دما و جابه جایی پیستون داشته باشد. اگر سطح روغن پایین باشد, پمپ هوا می کشد و صدای غیرعادی یا حرکت منقطع ظاهر می شود. روغن نامناسب نیز می تواند ویسکوزیته مدار را تغییر دهد و در دمای پایین یا بالا عملکرد متفاوتی ایجاد کند.
شیر کنترل فشار وظیفه محدودکردن نیروی مدار و محافظت از اجزا را بر عهده دارد. تنظیم بسیار بالا, فشار برخورد را افزایش می دهد و می تواند آب بند یا براکت را تحت تنش قرار دهد. تنظیم پایین نیز باعث توقف در برابر باد یا اصطکاک طبیعی لولا می شود. شیر بای پس و خلاص کن باید بدون نشتی داخلی عمل کنند و در حالت اضطراری به راحتی در دسترس باشند. هر تغییر در سرعت یا توان دو جهت می تواند نشانه آلودگی شیر, افت فشار پمپ یا خرابی آب بند داخلی باشد و باید مرحله ای بررسی شود.
سیلندر, پیستون و جنس شفت هیدرولیک
سیلندر باید سطح داخلی دقیق و مقاومی داشته باشد تا پیستون بدون گیرکردن حرکت کند. خراش, خوردگی یا آلودگی داخل سیلندر می تواند به آب بند آسیب بزند و باعث عبور داخلی روغن شود. در این حالت, جک ظاهراً نشتی بیرونی ندارد اما نیروی لازم را تولید نمی کند یا لنگه پس از توقف جابه جا می شود. جنس بدنه و روش اتصال سرسیلندر نیز بر تحمل فشار اثر دارند. در مدل های سنگین, ضخامت دیواره و استحکام اتصالات باید با فشار کاری مدار هماهنگ باشند.
شفت در تماس مستقیم با آب بند خارجی قرار دارد و سلامت سطح آن برای جلوگیری از نشتی ضروری است. زنگ زدگی, خراش یا خم شدن شفت می تواند کاسه نمد را تخریب کند. پوشش مقاوم و تمیز نگه داشتن سطح شفت, عمر آب بند را افزایش می دهد. براکت های خارج از راستا بار جانبی به شفت وارد می کنند و باعث سایش نامتقارن بوش می شوند. نشانه این مشکل, تفاوت سرعت در بخش های کورس یا نشتی تدریجی از سر سیلندر است. نصب دقیق از بسیاری از تعمیرات ظاهراً هیدرولیکی جلوگیری می کند.
آب بند, روغن و مقاومت در برابر شرایط محیطی
اورینگ ها و کاسه نمدها باید با نوع روغن, دمای کاری و فشار مدار سازگار باشند. متریال ضعیف ممکن است در گرما نرم, در سرما سخت یا در تماس با روغن نامناسب متورم شود. خرابی آب بند فقط با خروج روغن مشخص نمی شود و گاهی افت فشار داخلی یا کاهش قدرت نیز نشانه آن است. هنگام تعمیر باید کیت آب بندی متناسب با مدل سیلندر استفاده شود. نصب اشتباه اورینگ یا آسیب زدن لبه آن هنگام مونتاژ می تواند نشتی را بلافاصله یا پس از چند چرخه ایجاد کند.
روغن هیدرولیک علاوه بر انتقال نیرو, روان کاری و خنک کاری مدار را انجام می دهد. آلودگی, رطوبت یا ترکیب چند روغن ناسازگار می تواند شیرها و آب بندها را آسیب بزند. پوسته و ورودی کابل نیز باید از نفوذ آب محافظت شوند, به ویژه در مدل های زیرسطحی یا نصب های بدون سایبان. تغییر رنگ یا بوی روغن می تواند نشانه افزایش دما یا آلودگی باشد. تعویض روغن باید بر اساس وضعیت مدار و توصیه فنی انجام شود و تخلیه هوا پس از سرویس نیز برای حرکت یکنواخت ضروری است.
برد فرمان و کنترل فشار در حرکت دو لنگه
برد فرمان مستقیماً فشار روغن را تولید نمی کند, اما زمان روشن بودن موتور و ترتیب حرکت بازوها را مدیریت می نماید. اگر زمان حرکت بیش ازحد طولانی تنظیم شود, موتور پس از رسیدن درب به استاپ همچنان پمپ را تحت فشار نگه می دارد. این وضعیت دما را بالا می برد و به شیر اطمینان فشار وارد می کند. زمان باید کمی بیشتر از حرکت واقعی باشد و توقف مکانیکی نیز دقیق تنظیم شود. در درب دو لنگه, تأخیر باز و بسته باید با هم پوشانی لنگه ها و قفل هماهنگ باشد.
در مدل های دارای انکودر یا کنترل موقعیت, برد می تواند کاهش سرعت و توقف را دقیق تر مدیریت کند. بااین حال, تنظیم نیروی هیدرولیک باید مستقل و متناسب انجام شود. فتوسل, فلاشر و لبه ایمنی نیز باید با ورودی های برد سازگار باشند. در صورت تشخیص مانع, سیستم باید توقف یا برگشت کنترل شده داشته باشد. آزمون نهایی باید هم عملکرد الکترونیکی و هم رفتار فشار را بررسی کند. تغییر سرعت یک بازو یا تأخیر غیرعادی می تواند ناشی از برد, شیر یا افت فشار باشد و نباید بدون عیب یابی قطعه تعویض شود.
- دبی پمپ و فشار مدار باید با قطر سیلندر هماهنگ باشند.
- آلودگی روغن می تواند شیرها و آب بندهای داخلی را فرسوده کند.
- شفت خراش دار یا خارج از راستا عامل مهم نشتی سیلندر است.
- زمان طولانی موتور پس از توقف, دمای مدار را افزایش می دهد.
- تعمیر موفق به کیت آب بندی سازگار و هواگیری صحیح نیاز دارد.
اندازه گیری و نصب استاندارد جک هیدرولیک
نصب جک هیدرولیک باید از بررسی مکانیکی درب آغاز شود, زیرا افزایش فشار روغن نمی تواند لولای فرسوده, ستون ضعیف یا لنگه خارج از تراز را بدون آسیب جبران کند. وزن و عرض هر لنگه, عمق ستون, زاویه بازشو و میزان فشار باد باید مشخص شوند. سپس کورس سیلندر و موقعیت براکت ها از روی هندسه واقعی محاسبه می شوند. براکت عقب باید روی بخش مقاوم ستون نصب شود و براکت جلو نیز به پروفیل سازه ای لنگه متصل گردد. مسیر شفت باید در تمام کورس هم راستا باشد تا آب بند تحت فشار جانبی قرار نگیرد. بعد از اجرای مکانیکی, فشار, زمان موتور, تأخیر لنگه ها و تجهیزات ایمنی تنظیم می شوند. نصب دقیق, نشتی و استهلاک را کاهش می دهد و ظرفیت هیدرولیک را به حرکت کنترل شده تبدیل می کند.
محاسبه وزن لنگه و نیروی مورد نیاز سیلندر
وزن درب از ابعاد پروفیل, ضخامت ورق, تزئینات و تجهیزات نصب شده تأثیر می گیرد. عرض لنگه نیز گشتاور وارد بر لولا را تعیین می کند؛ بنابراین دو درب هم وزن با عرض متفاوت, نیروی یکسانی نیاز ندارند. حرکت دستی باید پیش از نصب روان باشد و در هیچ بخش مسیر گیر نکند. اگر لنگه افتادگی یا لولا اصطکاک غیرعادی داشته باشد, فشار سیلندر به طور مصنوعی افزایش می یابد. اصلاح مکانیکی پیش از انتخاب جک, عمر پمپ, روغن و آب بندها را بیشتر می کند.
فشار باد روی درب های ورق دار می تواند بار لحظه ای بالایی ایجاد کند. جهت بازشو, محل نصب و میزان بسته بودن سطح باید در ارزیابی لحاظ شوند. قطر پیستون و فشار کاری مدار تعیین می کنند سیلندر چه نیروی خطی تولید کند, اما زاویه براکت نیز مشخص می کند چه مقدار از این نیرو به گشتاور مفید تبدیل شود. انتخاب با حاشیه منطقی ضروری است, ولی فشار بیش ازحد نباید جای طراحی درست را بگیرد. قفل برقی و استاپ مقاوم می توانند بار نگهدارندگی نهایی را از روی مدار کاهش دهند.

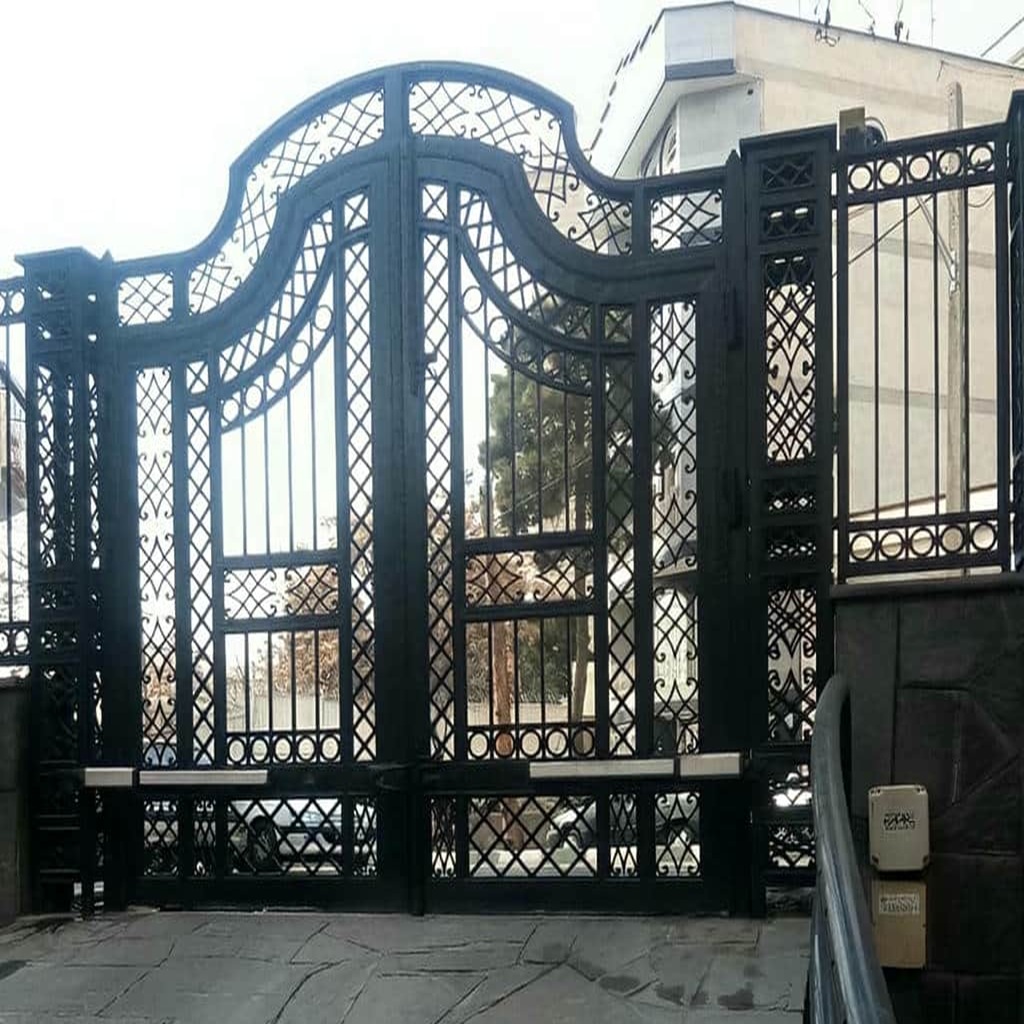

جانمایی براکت و حفظ راستای سیلندر
براکت عقب باید در فاصله ای از محور لولا نصب شود که شفت در تمام مسیر زاویه مؤثر داشته باشد. اگر پایه بیش ازحد نزدیک باشد, زاویه بازشو محدود می شود و اگر بیش ازحد دور باشد, فشار جانبی یا کمبود کورس ایجاد خواهد شد. پیش از جوش نهایی, سیلندر در حالت باز و بسته آزمایش می شود تا پیستون به انتهای داخلی خود نرسد. محل اتصال باید توان تحمل نیروی کشش و فشار متوالی را داشته باشد و در درب سنگین از صفحه تقویتی استفاده شود.
هم محوری براکت جلو و عقب برای سلامت شفت و آب بند حیاتی است. اختلاف ارتفاع یا زاویه باعث می شود پیستون به دیواره سیلندر فشار جانبی وارد کند. پس از جوشکاری, راستا باید دوباره کنترل شود, زیرا انقباض فلز ممکن است پایه را جابه جا کند. پین ها باید بدون گیرکردن حرکت کنند و لقی ضربه ای نیز نداشته باشند. استاپ مکانیکی در حالت باز و بسته نصب می شود تا سیلندر وظیفه توقف دائمی را بر عهده نگیرد. این جزئیات از نشتی و سایش زودرس جلوگیری می کنند.
تنظیم فشار, زمان حرکت و خلاص کن اضطراری
تنظیم فشار باید از سطح کنترل شده آغاز شود و فقط تا مقدار لازم برای حرکت پایدار افزایش یابد. فشار بالا می تواند مانع را با نیروی بیشتری فشرده کند و براکت یا لولا را تحت تنش قرار دهد. فشار پایین نیز باعث توقف در برابر باد یا بسته نشدن کامل می شود. زمان موتور باید با کورس واقعی هماهنگ باشد و پس از رسیدن درب به استاپ, پمپ برای مدت طولانی تحت بار نماند. در سیستم دو لنگه, هر بازو ممکن است تنظیم متفاوتی نیاز داشته باشد.
خلاص کن اضطراری باید در قطع برق یا خرابی برد امکان آزادسازی فشار و حرکت دستی درب را فراهم کند. محل دسترسی آن باید امن و قابل استفاده باشد و کاربر نحوه بازکردن صحیح را بداند. سفت کردن یا بازکردن بیش ازحد شیر خلاص کن می تواند نشتی یا افت فشار ایجاد کند. پس از استفاده دستی, شیر باید به وضعیت درست بازگردد. تست دوره ای خلاص کن ضروری است, زیرا رسوب, خوردگی یا استفاده نشدن طولانی ممکن است حرکت آن را دشوار کند. باتری پشتیبان نیز در صورت وجود باید جداگانه آزمایش شود.
تست فتوسل و عیب یابی ایرادهای اولیه
فتوسل باید مسیر واقعی خودرو و عابر را پوشش دهد و با بسته شدن درب, فرمان توقف یا برگشت مناسب ایجاد کند. فلاشر شروع حرکت را اعلام می کند و لبه ایمنی می تواند برخورد مستقیم را سریع تر تشخیص دهد. سیم کشی تجهیزات باید در لوله محافظ و دور از آب اجرا شود. پس از راه اندازی, چند چرخه کامل با شرایط مختلف انجام می شود تا نقطه توقف, تأخیر لنگه ها و رفتار سیستم در برابر مانع بررسی شوند. تست فقط با ریموت برای تأیید ایمنی کافی نیست.
اگر یک بازو کندتر حرکت کند, ابتدا لولا, براکت و راستای شفت بررسی می شوند. سپس سطح روغن, نشتی, شیر و موتور ارزیابی می گردند. صدای پمپ همراه حرکت منقطع می تواند نشانه ورود هوا یا کمبود روغن باشد. جابه جایی لنگه پس از توقف نیز احتمال نشتی داخلی یا ضعف قفل هیدرولیکی را مطرح می کند. عیب یابی باید مرحله ای باشد و تعویض مستقیم سیلندر یا برد بدون تعیین علت, هزینه و احتمال تکرار خرابی را افزایش می دهد. پس از تعمیر, فشار و ایمنی دوباره تنظیم می شوند.
- وزن و عرض لنگه باید همراه فشار باد محاسبه شوند.
- براکت خارج از راستا به شفت و آب بند آسیب می زند.
- استاپ مکانیکی فشار انتهای کورس را از روی سیلندر کم می کند.
- فشار مدار فقط تا مقدار لازم برای حرکت پایدار افزایش یابد.
- خلاص کن و تجهیزات ایمنی باید پیش از تحویل آزمایش شوند.
قیمت, سفارش و خدمات سازه سنتر با تضمین کیفیت
قیمت جک درب پارکینگ ایتالیایی هیدرولیک از ترکیب نوع قفل, طول کورس, ظرفیت تردد و کیفیت مدار روغن شکل می گیرد. مدل مسکونی قفل دار از نظر پمپ, سیلندر و چرخه کاری با نمونه صنعتی یا زیرسطحی یکسان نیست. متریال شفت, کیفیت آب بند, حجم روغن, امکانات برد و نوع تجهیزات ایمنی نیز سطح سفارش را تغییر می دهند. وضعیت محل اجرا بخش دیگری از هزینه است؛ زیرا ممکن است ستون به تقویت, لولا به اصلاح یا قفل برقی به زیرسازی نیاز داشته باشد. سازه سنتر برای ارائه پیشنهاد, اطلاعات فنی درب و شرایط بهره برداری را بررسی می کند تا ظرفیت محصول و خدمات نصب با پروژه هماهنگ باشند. این روش از انتخاب مدل گران اما نامتناسب یا نمونه ضعیف و پرهزینه در نگهداری جلوگیری می کند.
عوامل مؤثر بر قیمت مدل هیدرولیکی
نوع قفل هیدرولیکی, قطر سیلندر, طول کورس و چرخه کاری از عوامل اصلی هستند. مدل دارای قفل دوطرفه, انکودر یا ساختار زیرسطحی قطعات و طراحی متفاوتی دارد. کیفیت پمپ, شیر, شفت و کیت آب بندی نیز بر دوام و هزینه تولید اثر می گذارند. موتور و برد باید از نظر ولتاژ و زمان کار با مدار هماهنگ باشند. مقایسه دو جک فقط با قدرت اعلامی دقیق نیست و باید ظرفیت واقعی, تجهیزات همراه و نوع خدمات نیز در یک سطح بررسی شوند.
شرایط نصب نیز بر قیمت نهایی اثر دارد. ساخت براکت اختصاصی, تقویت ستون, اصلاح لولا, نصب قفل برقی و کابل کشی محافظت شده حجم کار را تغییر می دهند. فتوسل, فلاشر, باتری, ریموت و کنترل دسترسی نیز بخشی از پکیج هستند. بسته بندی باید از شفت, سیلندر و برد در برابر ضربه محافظت کند. هزینه کمتر در صورتی که شامل تجهیزات ناقص, نصب بدون محاسبه یا نبود قطعه یدکی باشد, الزاماً انتخاب اقتصادی محسوب نمی شود و ممکن است هزینه تعمیرات بعدی را افزایش دهد.
مراحل سفارش بر اساس اطلاعات فنی درب
برای سفارش باید عکس داخل درب, عرض و وزن تقریبی هر لنگه, عمق ستون, زاویه بازشو و تعداد تردد ارائه شود. وضعیت لولا, محل برق, میزان بادگیری و نوع قفل نیز اهمیت دارند. نیاز به جک زیرسطحی, قفل دوطرفه, باتری یا کنترل هوشمند باید از ابتدا مشخص شود. این اطلاعات امکان انتخاب قطر سیلندر, طول کورس, نوع قفل و چرخه کاری را فراهم می کنند. اعلام صرف نام برند یا کشور سازنده, برای تعیین سازگاری فنی کافی نیست.

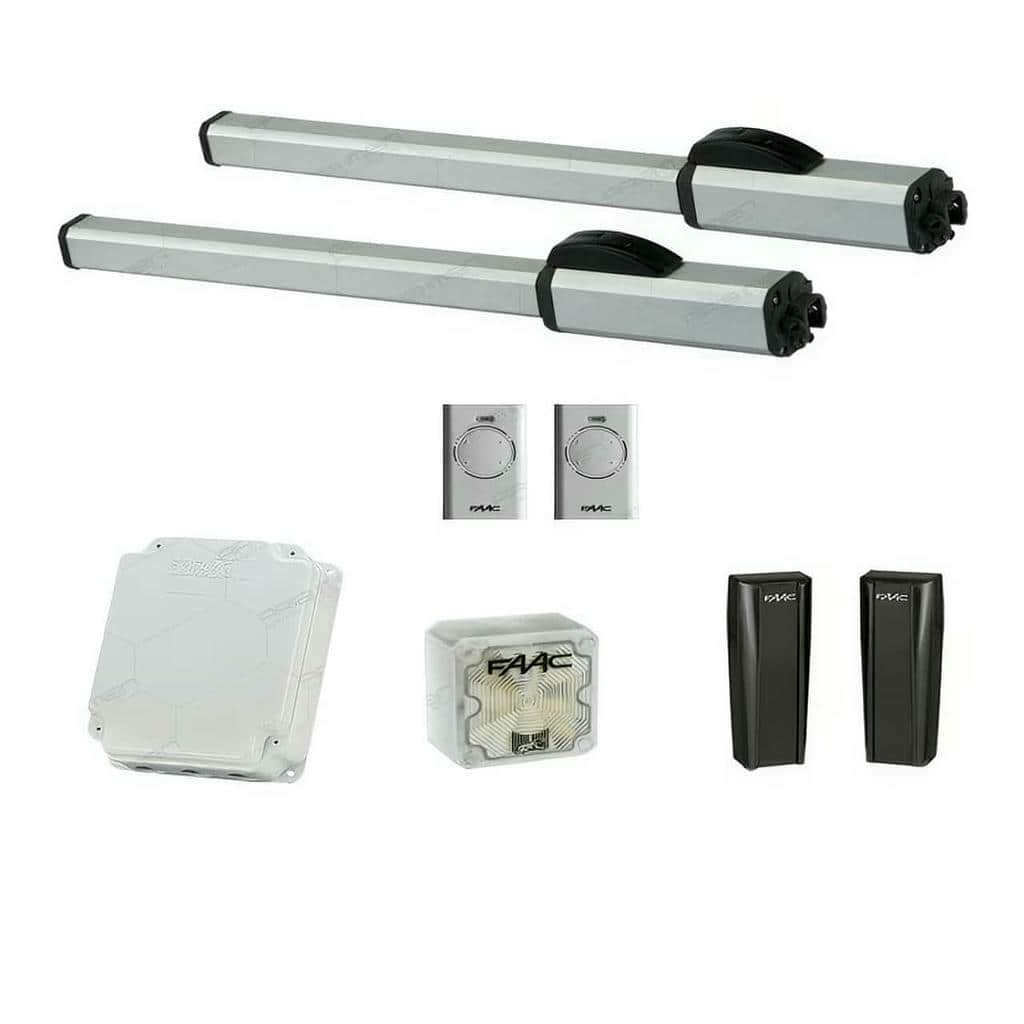

پس از انتخاب, فهرست تجهیزات شامل دو بازو, برد فرمان, محفظه کنترل, فتوسل, فلاشر, ریموت, براکت و متعلقات ثبت می شود. مدل دقیق سیلندر, نوع روغن و مشخصات کیت آب بندی نیز بهتر است در مدارک سفارش درج شوند. این اطلاعات تأمین قطعه و تعمیر آینده را ساده تر می کنند. زمان نصب باید پس از رفع ایراد لولا, آماده شدن ستون و تکمیل مسیر برق تعیین شود. کنترل اقلام پیش از ارسال, احتمال کمبود براکت یا ناسازگاری برد با موتور را کاهش می دهد.
بسته بندی و ارسال تجهیزات هیدرولیک
سیلندر هیدرولیک باید در بسته بندی به گونه ای مهار شود که شفت تحت ضربه یا فشار جانبی قرار نگیرد. براکت ها و قطعات فلزی سنگین نباید با پوسته یا شفت تماس مستقیم داشته باشند. برد فرمان, فتوسل و ریموت نیز در بسته جداگانه و دارای ضربه گیر نگهداری می شوند. درپوش های مسیر روغن و شیرها باید بسته باشند تا آلودگی وارد مدار نشود. برچسب گذاری قطعات, کنترل محتویات و نصب را سریع تر می کند و احتمال جابه جایی بازوی راست و چپ را کاهش می دهد.
پس از دریافت, سطح شفت, بدنه سیلندر, شیر خلاص کن, کابل و براکت از نظر ضربه, خراش یا نشتی بررسی می شوند. تجهیزات نباید تا زمان نصب در فضای مرطوب یا زیر بار نگهداری شوند. اگر پوسته یا پوشش شفت آسیب دیده باشد, باید پیش از اجرا ارزیابی شود تا خوردگی از محل خراش آغاز نگردد. حمل نامناسب ممکن است شفت را اندکی خم کند و این ایراد پس از نصب به شکل نشتی یا حرکت سنگین ظاهر شود. کنترل اولیه, مشکل حمل را از خطای نصب جدا می کند.

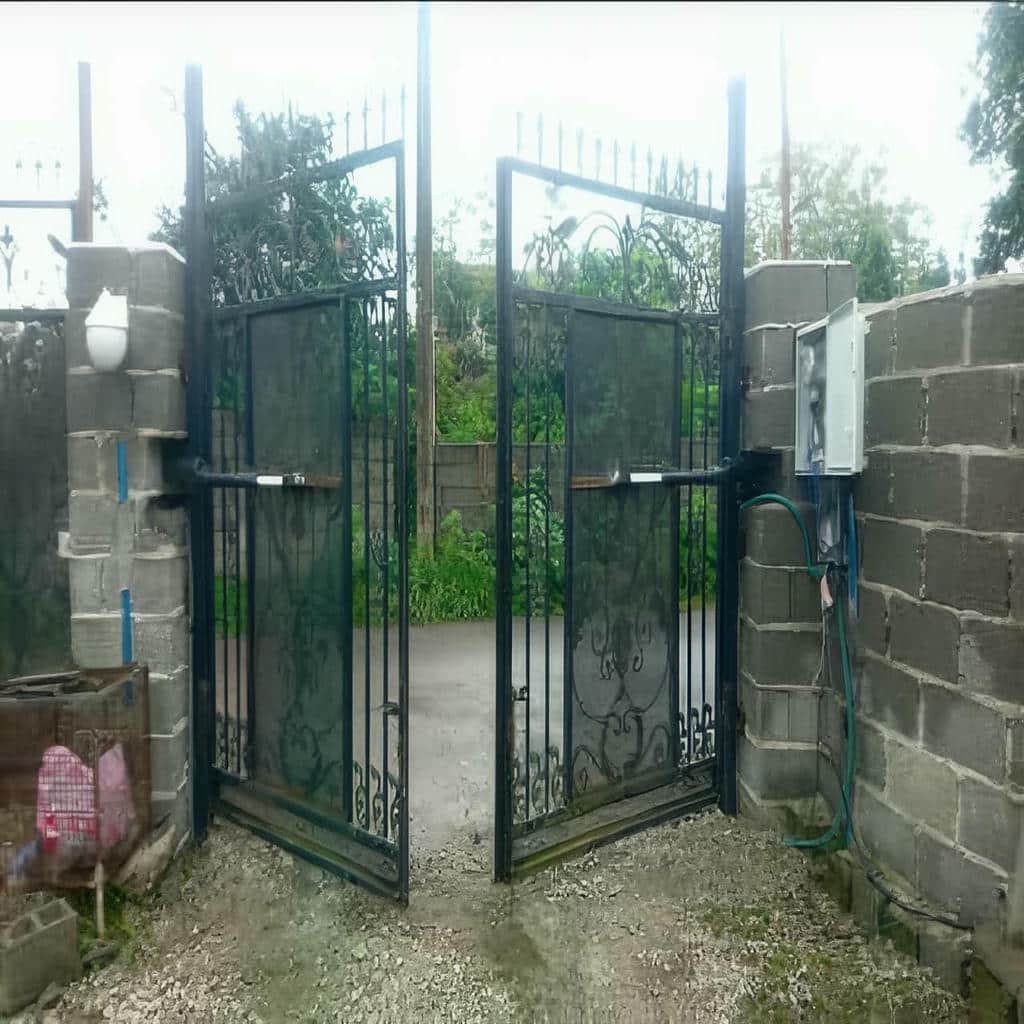

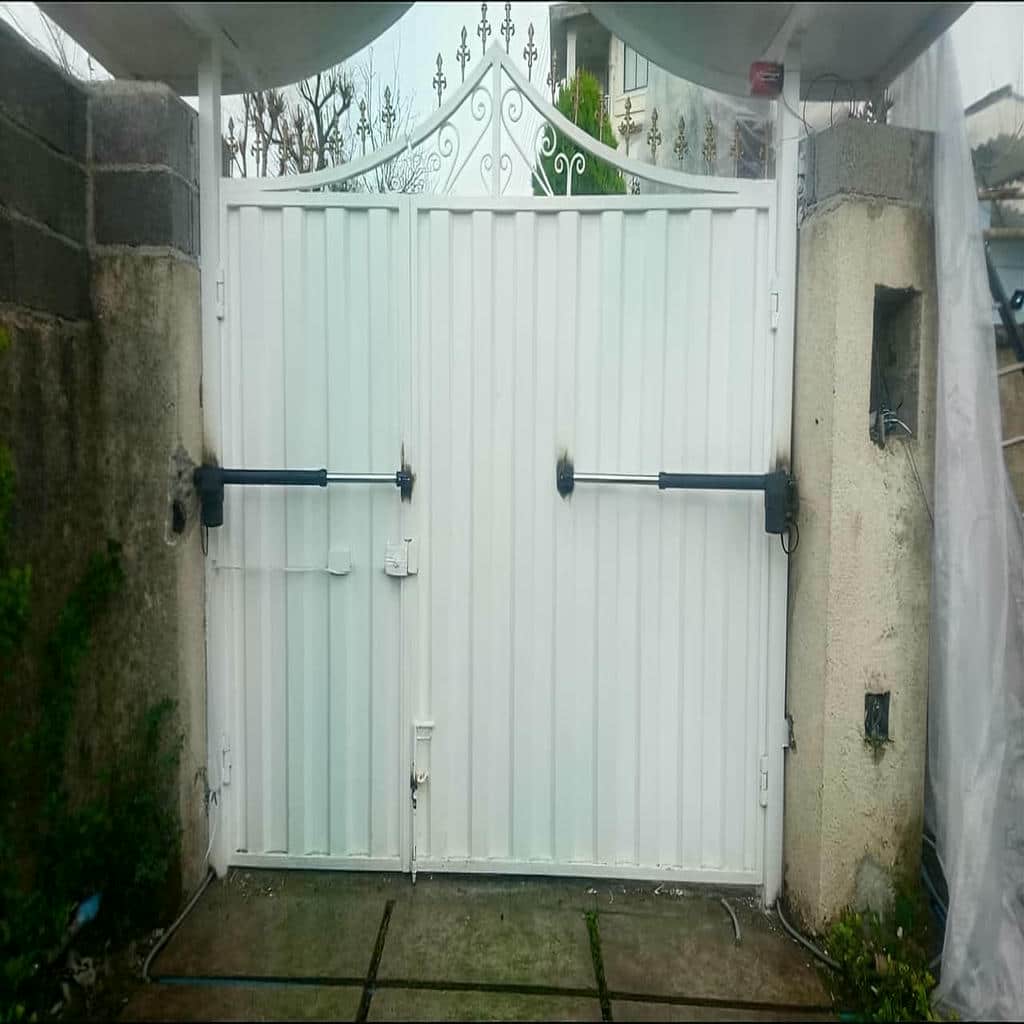

نگهداری و تعمیر تخصصی مدار هیدرولیک
نگهداری دوره ای باید نشتی, سطح روغن, صدای پمپ, سرعت بازو و وضعیت شفت را پوشش دهد. تغییر سرعت میان باز و بسته شدن می تواند نشانه افت فشار یا محدودیت شیر باشد. لولا, براکت و استاپ نیز باید بررسی شوند, زیرا فشار جانبی به شفت مستقیماً عمر آب بند را کاهش می دهد. تمیز نگه داشتن سطح شفت و جلوگیری از تماس مواد خورنده اهمیت دارد. زمان سرویس باید با تردد, دما و شرایط محیطی هماهنگ باشد.
تعمیر تخصصی از تشخیص محل افت فشار آغاز می شود. ابتدا حرکت مکانیکی درب و براکت ها بررسی می شوند و سپس پمپ, شیر, سیلندر و برد آزمایش می گردند. تعویض آب بند بدون رفع خراش شفت یا ناهم محوری, نشتی را تکرار می کند. پس از بازکردن مدار, روغن مناسب و هواگیری کامل ضروری است. در پایان, فشار, زمان حرکت, قفل و تجهیزات ایمنی دوباره تنظیم می شوند. گزارش قطعات تعویض شده و علت خرابی, نگهداری آینده را دقیق تر و قابل پیگیری می کند.
- نوع قفل, کورس و چرخه کاری بر قیمت سفارش اثر دارند.
- مشخصات دقیق درب از انتخاب سیلندر نامتناسب جلوگیری می کند.
- شفت و برد باید جدا از قطعات سنگین بسته بندی شوند.
- کیت آب بندی و نوع روغن برای خدمات آینده ثبت شوند.
- تعمیر باید علت افت فشار را پیش از تعویض قطعه مشخص کند.
مدل قفل دار با محدودکردن برگشت روغن, لنگه را پس از توقف در وضعیت مشخص نگه می دارد. مدل بدون قفل مقاومت کمتری در برابر حرکت دستی دارد و معمولاً همراه قفل برقی استفاده می شود. انتخاب به عرض درب, فشار باد, سطح امنیت و نحوه خلاص کردن اضطراری بستگی دارد. حتی در مدل قفل دار, استاپ مکانیکی و در برخی پروژه ها قفل مکمل برای کاهش فشار سکون روی مدار توصیه می شود.
مدل پرتردد برای ورودی هایی مناسب است که در ساعات شلوغ, حرکت های متوالی و فاصله استراحت کمی دارند. در این شرایط, ظرفیت حرارتی موتور, حجم روغن, کیفیت پمپ و توان دفع گرما اهمیت پیدا می کنند. وزن بالا به تنهایی دلیل انتخاب مدل پرتردد نیست و چرخه واقعی استفاده باید بررسی شود. استفاده از مدل مسکونی در تردد سنگین می تواند دمای روغن را افزایش دهد و باعث افت فشار یا کاهش عمر آب بندها شود.
عرض و وزن هر لنگه, فاصله محور لولا تا لبه ستون, عمق ستون, زاویه بازشو و فضای پشت درب باید اندازه گیری شوند. میزان پرشدگی سطح و فشار باد نیز مهم هستند. این اطلاعات طول کورس, قطر سیلندر و محل براکت را مشخص می کنند. بدون اندازه گیری دقیق, شفت ممکن است به انتهای داخلی برسد, زاویه مطلوب ایجاد نشود یا فشار جانبی به آب بند و بوش وارد گردد.
عکس درب در حالت باز و بسته, ابعاد لنگه ها, جنس سازه, عمق ستون و تعداد تردد لازم است. نوع قفل, محل برق, شرایط باد و نیاز به باتری یا کنترل هوشمند نیز باید اعلام شوند. این اطلاعات به انتخاب نوع قفل هیدرولیکی, کورس و چرخه کاری کمک می کنند. خرید فقط بر اساس نام کشور سازنده یا قدرت اعلامی می تواند به ناسازگاری سیلندر با هندسه درب منجر شود.
نوع قفل, طول کورس, قطر سیلندر, چرخه کاری, کیفیت پمپ و امکانات برد از عوامل اصلی هستند. تجهیزات جانبی مانند فتوسل, فلاشر, قفل برقی, باتری و ریموت نیز بر سفارش اثر دارند. شرایط اجرا شامل تقویت ستون, اصلاح لولا, ساخت براکت و کابل کشی می تواند دامنه خدمات را تغییر دهد. برای مقایسه صحیح باید پکیج کامل تجهیزات, نصب, ضمانت, قطعات مصرفی و پشتیبانی در سطح مشابه بررسی شود.
ابتدا محل نشتی, سلامت شفت, راستای براکت و فشار مدار بررسی می شوند. نشتی ممکن است از آب بند خارجی, اتصال روغن یا خراش شفت ناشی شود. تعویض کاسه نمد بدون رفع خمیدگی یا ناهم محوری, مشکل را تکرار می کند. پس از بازکردن سیلندر باید کیت آب بندی سازگار نصب, روغن مناسب استفاده و مدار هواگیری شود. در پایان نیز فشار و نقطه توقف دوباره تنظیم و سیستم در چند چرخه آزمایش می گردد.
جمع بندی
انتخاب میان 12 مدل جک درب پارکینگ ایتالیایی هیدرولیک باید با بررسی وزن و عرض لنگه, کورس سیلندر, نوع قفل, چرخه کاری و شرایط نصب انجام شود. مدل قفل دار برای تثبیت لنگه مناسب است, نمونه بدون قفل با قفل برقی هماهنگ می شود و مدل پرتردد برای حرکت های متوالی به ظرفیت حرارتی بیشتری نیاز دارد. کیفیت پمپ, روغن, شفت, آب بند و شیرهای کنترل تنها زمانی به دوام واقعی منجر می شود که براکت هم محور, لولا سالم و استاپ مکانیکی دقیق باشد. نشتی, تغییر سرعت یا صدای غیرعادی باید زود بررسی شوند تا آسیب محدود به خرابی گسترده تبدیل نشود. نگهداری دوره ای نیز باید سطح روغن, خلاص کن, فتوسل و فشار مدار را پوشش دهد. سازه سنتر با تطبیق مشخصات فنی و شرایط اجرا, انتخاب و سفارش تجهیزات را دقیق تر می کند. برای مشاوره, سفارش یا استعلام قیمت روز, اطلاعات کامل درب را ارائه کنید تا پکیج پیشنهادی از نظر دوام, نصب, ایمنی و خدمات قابل اطمنان باشد.
