9 طرح ریل درب اتوماتیک شیشه ای کشویی
انتخاب مقطع آلومینیومی و ضخامت جداره مناسب باعث می شود ریل درب اتوماتیک شیشه ای کشویی وزن پنل ها را بدون خمش تحمل کند و حرکت هنگرها در استفاده روزانه یکنواخت باقی بماند. سطح داخلی ریل باید صاف, تراز و متناسب با قطر چرخ باشد؛ زیرا کوچک ترین پیچش یا ناهمواری می تواند اصطکاک را افزایش دهد و موتور را وادار کند برای جابه جایی شیشه جریان بیشتری مصرف کند. ریل درب اتوماتیک شیشه ای کشویی در طرح های تک مسیر, دولنگه, تلسکوپی, کم ارتفاع, تقویت شده, منحنی, روکار, توکار و دارای کاور یکپارچه قابل تولید است. هر طرح از نظر ظرفیت وزنی, طول دهانه, محل اتصال اپراتور و دسترسی سرویس تفاوت دارد. برسی ناقص شاسی, ضخامت پروفیل, محل پیچ ها یا فاصله هنگرها ممکن است باعث افت ریل, صدای چرخ, لرزش شیشه و بسته نشدن دقیق درب شود. جنس آلومینیوم, هندسه مقطع, کیفیت اکستروژن, پوشش سطح, استوپر, تسمه, کاور و نحوه اتصال به زیرسازی از معیارهای اصلی انتخاب هستند. قیمت نهایی نیز به طول ریل, وزن پروفیل, مدل بازشو, ماشین کاری, تجهیزات همراه و شرایط نصب وابسته است. سازه سنتر با بررسی وزن شیشه و چرخه تردد, مشخصات سفارش را طوری تنظیم می کند که دوام مکانیکی, حرکت نرم و امکان نگهداری آسان در یک مجموعه هماهنگ حفظ شوند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| مقطع ریل | هندسه مقطع آلومینیومی سختی ریل را تعیین می کند و بر مقاومت آن در برابر خمش ناشی از وزن شیشه و اپراتور اثر دارد. | مقطع بر اساس طول آزاد دهانه و مجموع وزن لنگه ها انتخاب شود. |
| ضخامت جداره | ضخامت جداره در محل حرکت چرخ و اتصال پیچ ها باید فشار مکانیکی و لرزش چرخه های مداوم را بدون تغییر شکل تحمل کند. | ضخامت فقط با توجه به ظاهر باریک یا پهن ریل تعیین نگردد. |
| کیفیت اکستروژن | اکستروژن دقیق سطح داخلی یکنواختی ایجاد می کند و مانع جهش, صدای نامنظم یا افزایش اصطکاک هنگر در طول مسیر می شود. | سطح مسیر چرخ از نظر موج, پلیسه و اختلاف ابعاد کنترل گردد. |
| شاسی زیرسازی | شاسی مقاوم وزن ریل و شیشه را به سازه منتقل می کند و از افت تدریجی یا تغییر تراز اپراتور جلوگیری می نماید. | ریل به سقف کاذب یا پوشش تزئینی سبک متصل نشود. |
| هنگر و چرخ | چرخ هنگر باید با عرض و شکل مسیر ریل هماهنگ باشد تا بار پنل را بدون لقی و تماس جانبی جابه جا کند. | ظرفیت هنگر با وزن واقعی شیشه و فریم تطبیق داده شود. |
| ریل تلسکوپی | ریل چندمسیره امکان حرکت هم زمان چند پنل را فراهم می کند و به موازی بودن دقیق مسیرها و تنظیم مکانیزم انتقال نیاز دارد. | فاصله مسیرها با ضخامت فریم و هم پوشانی پنل ها هماهنگ گردد. |
| استوپر انتهایی | استوپر محل پایان حرکت را محدود می کند و از برخورد هنگر با انتهای ریل یا خروج چرخ از مسیر جلوگیری می نماید. | موقعیت استوپر پس از تنظیم نرم افزاری نقطه توقف کنترل شود. |
| کاور و دسترسی | کاور از موتور, تسمه و ریل محافظت می کند, اما باید امکان دسترسی سریع برای رگلاژ, تمیزکاری و تعمیر را باقی بگذارد. | بازشدن کاور بدون تخریب سقف یا نمای اطراف امکان پذیر باشد. |
| نگهداری مسیر | پاک سازی سطح ریل و کنترل پیچ ها, چرخ ها و تراز از افزایش صدا, حرکت سنگین و خطای مانع جلوگیری می کند. | فاصله سرویس با میزان تردد و گردوغبار محیط تنظیم شود. |
اطلاعات تماس
کاربرد و تفاوت فنی طرح های ریل کشویی
طرح ریل باید با تعداد لنگه ها, مسیر جمع شدن شیشه و محدودیت بالای دهانه هماهنگ شود. ریل تک مسیر برای پنل متحرک ساده کاربرد دارد و ریل دولنگه حرکت متقارن دو شیشه را پشتیبانی می کند. مدل تلسکوپی چند مسیر موازی ایجاد می کند تا پنل ها پشت یکدیگر جمع شوند و عرض مفید بیشتری فراهم گردد. ریل کم ارتفاع برای فضایی مناسب است که فاصله سقف تا دهانه محدود باشد, اما کاهش ارتفاع نباید سختی مقطع را از بین ببرد. مدل تقویت شده برای پنل های سنگین یا تردد مداوم به کار می رود و نمونه منحنی باید مطابق شعاع معماری ساخته شود. مزیت هر طرح فقط زمانی حفظ می شود که طول دهانه, وزن شیشه, نوع هنگر و نحوه زیرسازی به صورت هم زمان بررسی شوند.

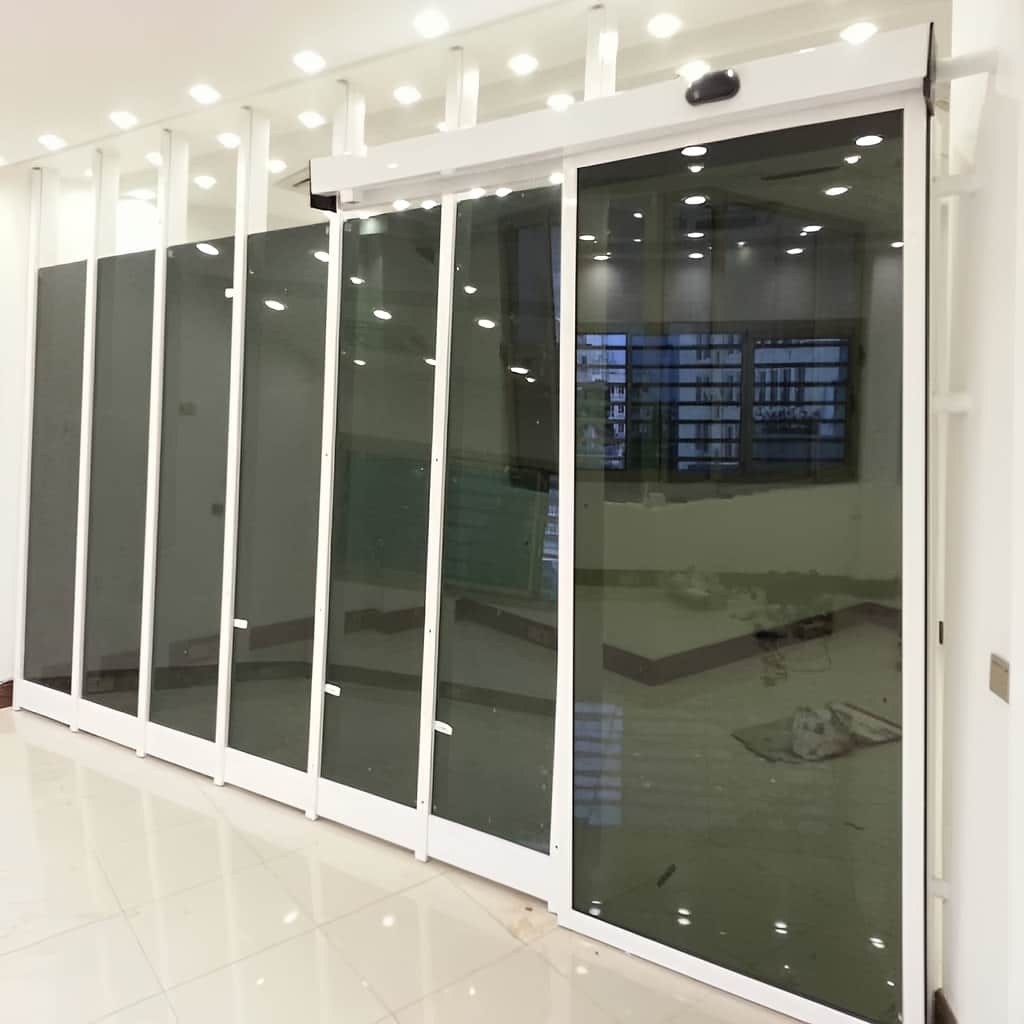

ریل تک مسیر برای درب تک لنگه
ریل تک مسیر یک پنل متحرک را به یک سمت هدایت می کند و ساختار ساده تری نسبت به مدل های چندمسیره دارد. طول ریل باید علاوه بر عرض دهانه, فضای کامل جمع شدن شیشه و محدوده توقف هنگر را پوشش دهد. اگر طول کمتر از نیاز باشد, پنل به طور کامل کنار نمی رود و عرض عبور کاهش می یابد. وزن لنگه, ضخامت شیشه و نوع فریم نیز تعیین می کنند که مقطع ریل و ظرفیت چرخ چه میزان باشد.
در مدل تک لنگه, فشار وزن روی دو هنگر همان پنل متمرکز است و فاصله آن ها باید به درستی تعیین شود. هنگرهای نزدیک به مرکز, نوسان لبه های شیشه را افزایش می دهند و فاصله بیش از حد نیز ممکن است با استوپر یا محل اتصال تسمه تداخل ایجاد کند. راهنمای کف باید پنل عریض را بدون اصطکاک اضافی کنترل کند. حرکت دستی پیش از روشن کردن موتور نشان می دهد که ریل و هنگر بدون مقاومت غیرعادی تنظیم شده اند.

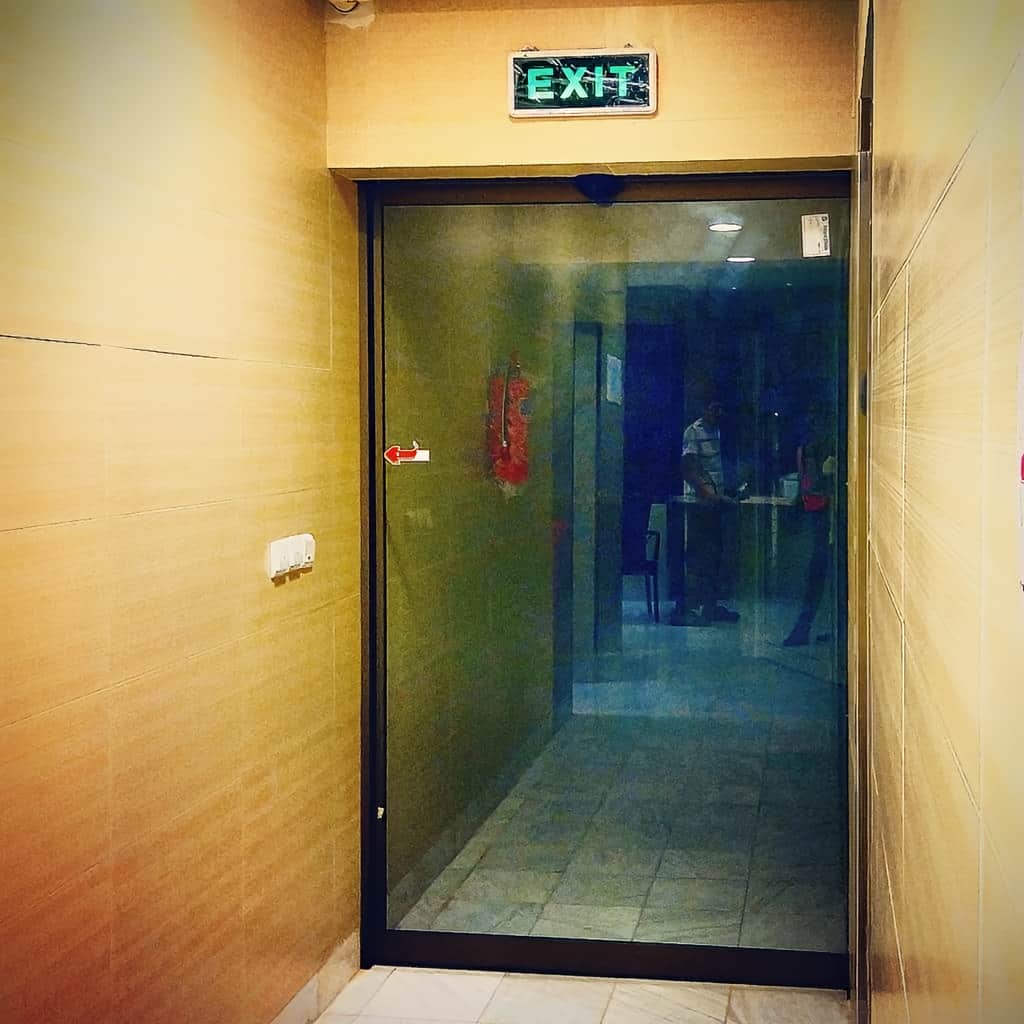

ریل دولنگه برای حرکت متقارن
در مدل دولنگه, دو پنل از مرکز به طرفین حرکت می کنند و هر سمت به مسیر آزاد کافی نیاز دارد. ریل باید در تمام طول دهانه تراز باشد تا وزن دو لنگه به شکل یکسان جابه جا شود. اگر یک سمت افت داشته باشد, همان پنل سریع تر حرکت می کند یا در حالت بسته از مرکز فاصله می گیرد. اتصال تسمه, محل هنگرها و استوپرهای دو طرف نیز باید نسبت به خط مرکزی کاملاً متقارن تنظیم شوند.
اختلاف وزن دو پنل می تواند حتی روی ریل سالم نیز رفتار نامنظم ایجاد کند. استفاده از شیشه, فریم یا قفل متفاوت در یک سمت باید در تنظیم کنترلر لحاظ شود. با این حال, نرم افزار نباید برای جبران افت ریل یا خرابی چرخ استفاده گردد. ابتدا حرکت مکانیکی دو پنل بدون موتور بررسی می شود و سپس سرعت و کاهش حرکت تنظیم خواهد شد. این ترتیب از فشار نامتعادل به تسمه, موتور و یاتاقان جلوگیری می کند.

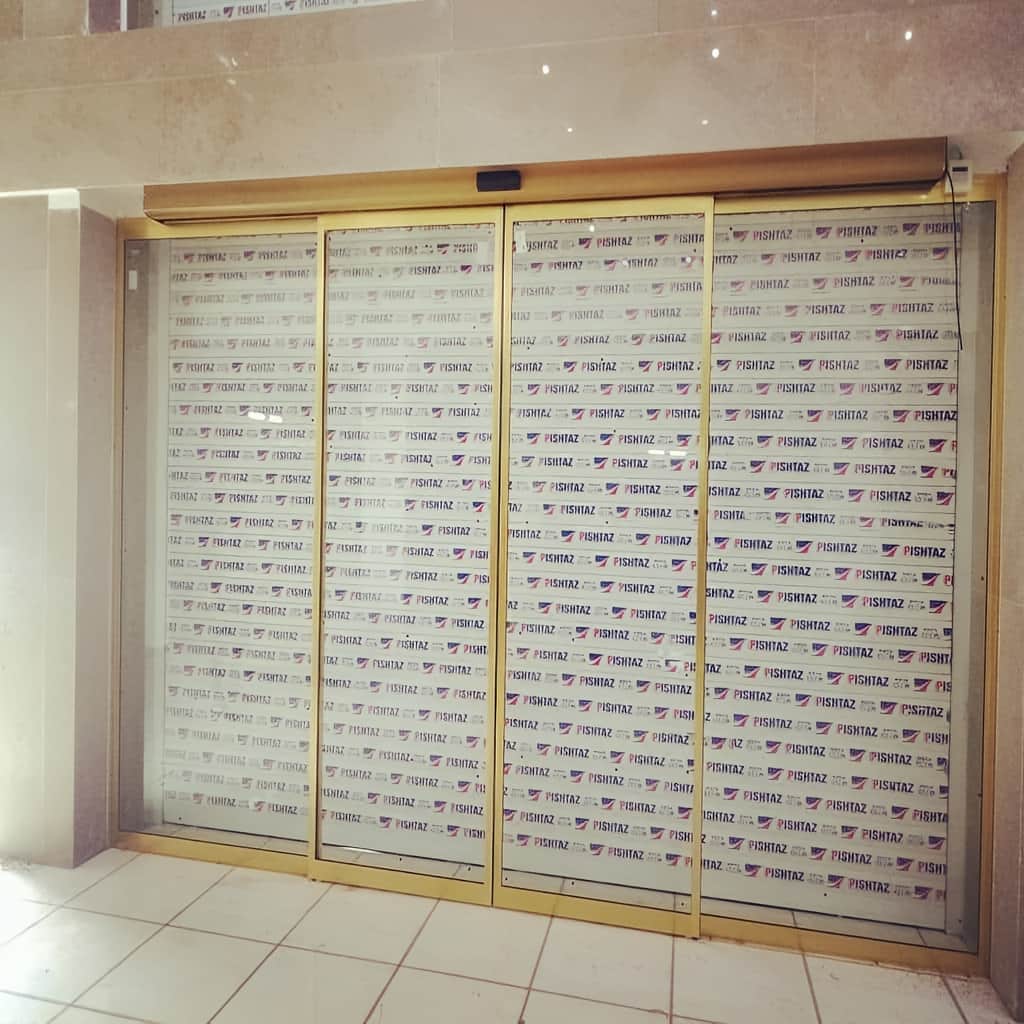

ریل تلسکوپی برای افزایش عرض مفید
ریل تلسکوپی از چند مسیر موازی تشکیل می شود و پنل های متحرک را هنگام بازشدن پشت یکدیگر قرار می دهد. این طرح در دهانه ای کاربرد دارد که فضای جانبی محدود است, اما مسیر عبور وسیع تری مورد نیاز خواهد بود. فاصله مسیرها باید با ضخامت فریم و گیره ها هماهنگ باشد تا شیشه ها در زمان هم پوشانی با یکدیگر تماس پیدا نکنند. موازی بودن کامل ریل ها نیز برای جلوگیری از حرکت مورب ضروری است.
مکانیزم هماهنگ کننده پنل اصلی و فرعی, پیچیدگی نگهداری را افزایش می دهد. اگر کابل یا تسمه رابط شل شود, یک لنگه از دیگری عقب می ماند و بسته شدن مجموعه نامنظم خواهد شد. دسترسی به چرخ ها, اتصالات و مسیرهای داخلی باید از طریق کاور حفظ شود. انتخاب این مدل زمانی توجیه دارد که افزایش عرض مفید برای تردد واقعاً ضروری باشد و فضای کافی برای سرویس دوره ای نیز در نظر گرفته شود.
- طول ریل تک مسیر با فضای کامل جمع شدن پنل محاسبه شود.
- خط مرکزی مدل دولنگه پیش از نصب استوپر مشخص گردد.
- وزن دو پنل دولنگه تا حد امکان متعادل باقی بماند.
- مسیرهای تلسکوپی کاملاً موازی و هم سطح نصب شوند.
- فاصله ریل ها با ضخامت فریم و یراق هماهنگ گردد.
- دسترسی سرویس برای تمام هنگرها حفظ شود.
ساختار آلومینیوم و اجزای مؤثر بر دوام ریل
دوام ریل از کیفیت آلیاژ, طراحی سطح مقطع و یکنواختی مسیر چرخ به دست می آید. آلومینیوم به دلیل وزن مناسب و قابلیت اکستروژن برای ساخت مسیرهای دقیق کاربرد دارد, اما پروفیل ضعیف یا دارای موج می تواند حرکت هنگر را مختل کند. بخش بالایی ریل محل اتصال به شاسی است و باید فشار پیچ ها را بدون له شدگی تحمل نماید. بخش داخلی نیز مسیر چرخ را شکل می دهد و هر پلیسه یا تغییر ابعاد در آن باعث صدا و لرزش می شود. کاور, استوپر, تسمه و پایه موتور نیز با ریل در ارتباط هستند و محل نصب آن ها باید از ابتدا در نقشه مقطع دیده شود. کیفیت فنی تنها با ضخامت بیشتر حاصل نمی شود و توزیع درست متریال در سطح مقطع اهمیت بیشتری دارد.

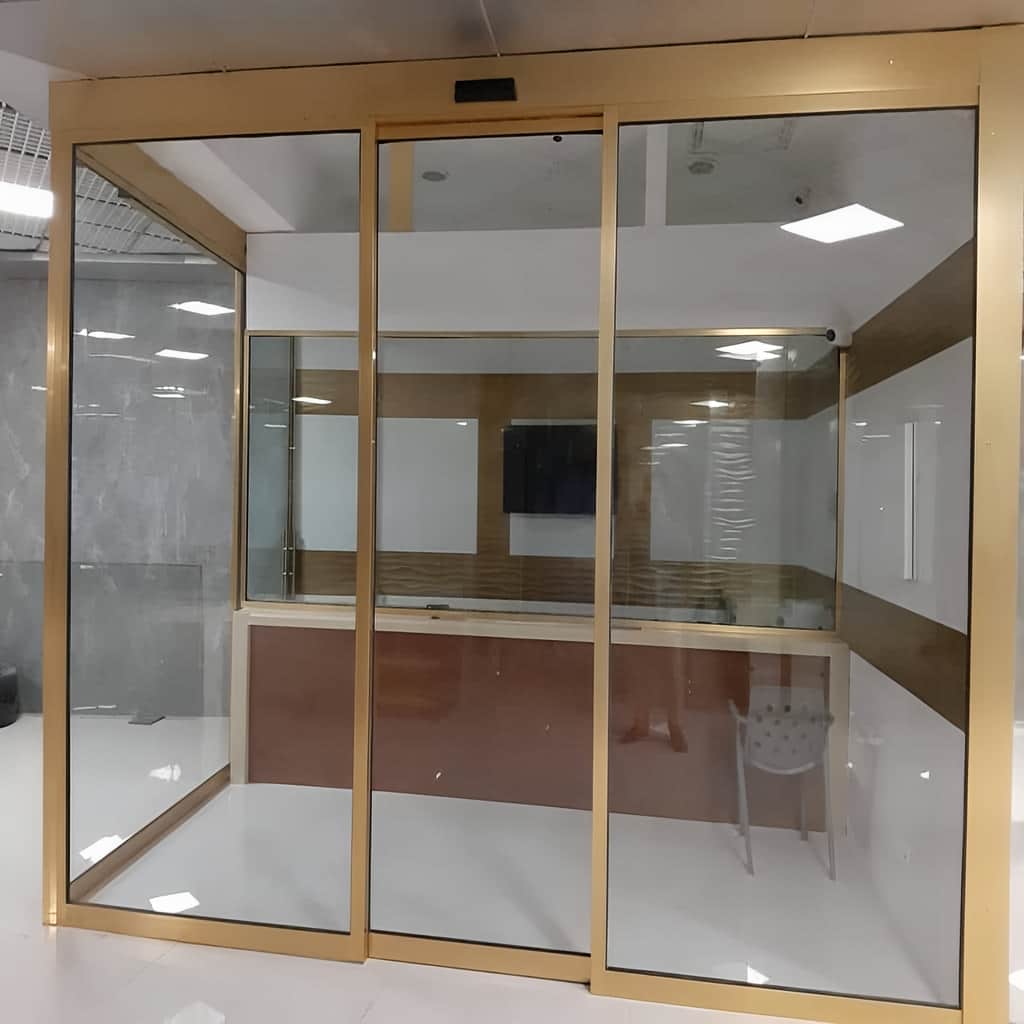

آلیاژ و طراحی سطح مقطع
آلیاژ مورد استفاده باید سختی کافی برای تحمل وزن شیشه و قابلیت ماشین کاری مناسب برای سوراخ کاری و برش داشته باشد. پروفیل بسیار نرم در محل پیچ ها تغییر شکل می دهد و پس از مدتی اتصال ریل به شاسی شل می شود. سطح مقطع نیز باید طوری طراحی گردد که نیرو در بخش های مقاوم توزیع شود. وجود دیواره های تقویتی داخلی می تواند سختی خمشی را افزایش دهد, بدون آنکه وزن پروفیل به طور غیرضروری زیاد شود.
در ریل های بلند, خمش میان نقاط اتصال اهمیت بیشتری دارد. فاصله پیچ ها و شکل مقطع باید با طول دهانه و بار پنل هماهنگ باشند. استفاده از پروفیل باریک برای شیشه سنگین ممکن است باعث افت تدریجی شود, حتی اگر در زمان نصب ظاهراً تراز باشد. انتخاب باید با محاسبه وزن و شرایط تردد انجام گیرد. مقطع مناسب همچنین فضای کافی برای عبور تسمه, کابل و حرکت هنگر فراهم می کند.
مسیر چرخ و کیفیت سطح داخلی
سطحی که چرخ روی آن حرکت می کند باید یکنواخت, بدون پلیسه و فاقد موج طولی باشد. هر ناهمواری کوچک در چرخه های مداوم به صدای تکرارشونده تبدیل می شود و بلبرینگ را تحت ضربه قرار می دهد. عرض مسیر باید با چرخ هماهنگ باشد تا تماس جانبی یا لقی بیش از حد ایجاد نشود. کیفیت اکستروژن و نگهداری صحیح ریل در حمل, هر دو بر سلامت این سطح اثر دارند.
ریل نباید هنگام بسته بندی خم شود یا در اثر ضربه موضعی تغییر شکل پیدا کند. تاب جزئی در پروفیل بلند ممکن است پس از نصب باعث سنگینی یک بخش مسیر گردد. پیش از مونتاژ, حرکت آزمایشی هنگر در تمام طول انجام می شود. استفاده از روغن یا گریس روی مسیر معمولاً راه حل مناسبی برای صدای ناشی از ناهمواری نیست؛ زیرا گردوغبار را جذب می کند و مشکل اصلی را پنهان نگه می دارد.

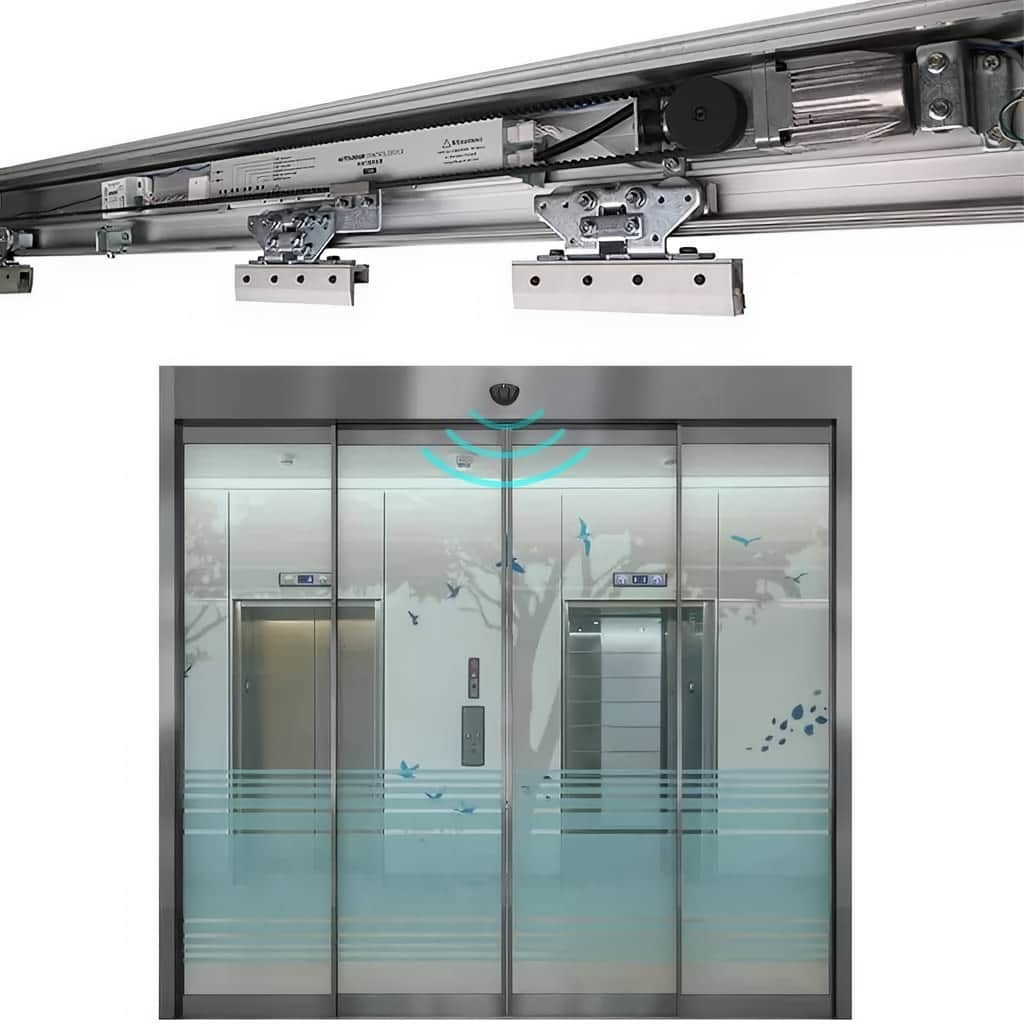

استوپر, تسمه و پایه موتور
استوپر انتهایی از خروج هنگر و برخورد آن با دیواره ریل جلوگیری می کند. این قطعه باید روی بخش مقاوم نصب شود و توان تحمل ضربه احتمالی را داشته باشد. نقطه توقف اصلی بهتر است با کاهش سرعت کنترلر تعیین شود و استوپر نقش محدودکننده ایمنی را ایفا کند. اگر پنل در هر چرخه با استوپر برخورد کند, تنظیمات اپراتور یا محل اتصال تسمه نیاز به اصلاح دارد.
تسمه باید در امتداد مستقیم و بدون تماس با بدنه ریل حرکت کند. پایه موتور و پولی برگشت نیز باید هم راستا باشند تا تسمه از مسیر خود منحرف نشود. انحراف باعث ساییدگی لبه تسمه و ایجاد صدای نامنظم می شود. محل پایه ها باید در نقشه سوراخ کاری مشخص گردد و پیچ ها روی جداره تقویت شده بسته شوند. پس از کشش تسمه, تراز ریل و حرکت آزاد هنگر دوباره کنترل خواهند شد.
- آلیاژ با سختی و قابلیت ماشین کاری مناسب انتخاب شود.
- سطح مقطع در محل اتصال پیچ ها تقویت کافی داشته باشد.
- مسیر چرخ پیش از نصب از نظر موج و پلیسه کنترل گردد.
- ریل بلند در بسته بندی از خمش و ضربه محافظت شود.
- استوپر نقش محدودکننده داشته باشد, نه محل توقف روزانه.
- موتور و پولی برگشت در یک راستا نصب شوند.
اندازه گیری, نصب و رفع خطاهای مسیر حرکت
نصب ریل با تعیین خط تراز و بررسی استحکام زیرسازی آغاز می شود. عرض دهانه, فضای جمع شدن پنل, محل موتور, مسیر کابل و دسترسی کاور باید پیش از برش نهایی مشخص شوند. شاسی باید در تمام طول اپراتور پیوسته باشد و اختلاف سطح آن با لقمه گذاری اصولی اصلاح گردد. پیچ ها به ترتیب و بدون ایجاد کشش موضعی بسته می شوند تا پروفیل تاب برندارد. پس از نصب, هنگرها بدون شیشه روی مسیر حرکت داده می شوند و سپس پنل ها آویزان خواهند شد. ارتفاع لنگه, فاصله از کف, راهنمای پایین و کشش تسمه در مرحله بعد تنظیم می شوند. اگر حرکت در نقطه ای سنگین باشد, علت باید در تراز, چرخ یا راهنما پیدا شود و افزایش قدرت موتور جایگزین اصلاح مکانیکی نگردد.
برداشت طول و تعیین محل اتصال ها
طول ریل فقط برابر عرض دهانه نیست و باید فضای حرکت, پنل ثابت, استوپر و محل تجهیزات داخلی را نیز شامل شود. در مدل تک لنگه, طول جمع شدن پنل و در مدل دولنگه, فضای دو سمت جداگانه محاسبه می شوند. محل موتور, کنترلر, پولی و باتری نیز روی نقشه مشخص خواهد شد. اگر تجهیزات در بخش نامناسب قرار گیرند, دسترسی سرویس دشوار یا مسیر تسمه محدود می شود.
نقاط اتصال ریل به شاسی باید با فاصله ای انتخاب شوند که خمش میان آن ها ایجاد نشود. در محل وزن بیشتر یا اتصال موتور, تقویت اضافی قابل بررسی است. سوراخ کاری بهتر است پیش از نصب و مطابق نقشه انجام شود تا پلیسه وارد مسیر چرخ نشود. پس از برش, لبه ها صاف می شوند و قطعات انتهایی نصب خواهند شد. اندازه گیری دوباره پیش از بالا بردن ریل, از خطای طول و دوباره کاری جلوگیری می کند.

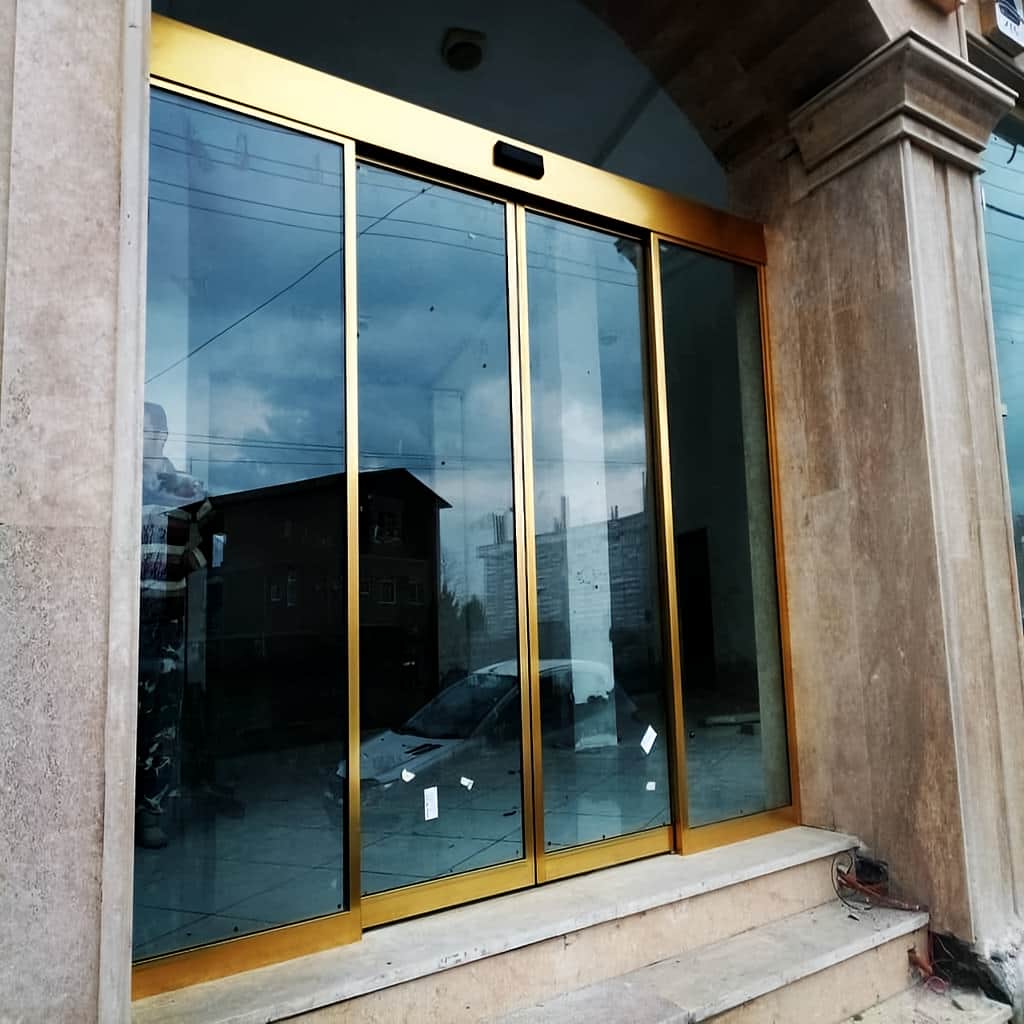

ترازکردن ریل روی شاسی مقاوم
شاسی باید از نظر افقی و پیچش کنترل شود, زیرا ریل نمی تواند ضعف سازه زیرین را جبران کند. ابتدا ریل با اتصال موقت در جای خود قرار می گیرد و تراز در چند نقطه بررسی می شود. سپس پیچ ها از مرکز به طرفین و به صورت مرحله ای محکم خواهند شد. بستن ناگهانی یک پیچ روی سطح ناصاف می تواند پروفیل را به شکل شاسی درآورد و مسیر چرخ را موج دار کند.
پس از اتصال نهایی, هنگر بدون بار در تمام طول حرکت داده می شود. اگر در نقطه ای سرعت تغییر کند یا چرخ گیر داشته باشد, تراز و سطح داخلی بررسی خواهد شد. سپس شیشه نصب می شود و رفتار ریل زیر بار واقعی دوباره کنترل می گردد. افتی که فقط پس از آویختن پنل ظاهر می شود, نشانه ضعف شاسی, فاصله زیاد پیچ ها یا ظرفیت ناکافی مقطع است و باید پیش از راه اندازی اصلاح شود.
عیب یابی صدا, لرزش و حرکت سنگین
صدای تکرارشونده در فاصله های منظم معمولاً به چرخ آسیب دیده یا ناهمواری موضعی ریل مربوط است. صدای سایشی می تواند از تماس تسمه, کاور یا راهنمای کف ایجاد شود. لرزش شیشه نیز به لقی هنگر, فاصله نامناسب چرخ یا ضعف راهنما مرتبط است. عیب یابی باید با حرکت آهسته دستی انجام شود تا محل دقیق صدا مشخص گردد و تعویض موتور بدون بررسی مسیر انجام نشود.
حرکت سنگین در کل مسیر ممکن است از کشش زیاد تسمه, چرخ نامناسب یا فشار جانبی راهنما ناشی شود. سنگینی در یک نقطه بیشتر به تراز یا تغییر شکل موضعی ریل ارتباط دارد. جریان مصرفی موتور می تواند برای مقایسه بخش های مسیر استفاده شود. پس از رفع ایراد, سرعت, کاهش حرکت و نقطه توقف دوباره تنظیم می شوند. آزمون نهایی با وزن واقعی و چند چرخه پیوسته, پایداری اصلاحات را مشخص می کند.
- طول ریل با فضای حرکت و تجهیزات داخلی محاسبه شود.
- سوراخ کاری بدون ورود پلیسه به مسیر چرخ انجام گیرد.
- شاسی پیش از نصب ریل کاملاً تراز و مقاوم باشد.
- پیچ ها به صورت مرحله ای و از مرکز به طرفین بسته شوند.
- حرکت ریل پیش و پس از نصب شیشه آزمایش گردد.
- علت صدا پیش از تغییر تنظیم موتور مشخص شود.
قیمت, سفارش و خدمات ریل در سازه سنتر
قیمت ریل درب اتوماتیک شیشه ای کشویی به طول پروفیل, وزن آلومینیوم, طراحی مقطع و تعداد مسیرها وابسته است. مدل تک مسیر, دولنگه, تلسکوپی, منحنی یا تقویت شده از نظر مصرف متریال و ماشین کاری یکسان نیستند. کاور, استوپر, پایه موتور, پولی, هنگر و تسمه نیز ممکن است به صورت مجموعه کامل سفارش داده شوند. وضعیت شاسی, ارتفاع نصب و دشواری دسترسی, حجم عملیات اجرا را تغییر می دهند. سازه سنتر پیش از برآورد نهایی, وزن شیشه و چرخه کاری را بررسی می کند تا ریل ضعیف یا بیش از حد سنگین انتخاب نشود. تضمین کیفیت در این بخش به معنی کنترل مقطع, سطح مسیر, تراز و هماهنگی قطعات است؛ زیرا کاهش هزینه بدون حفظ این موارد می تواند تعمیرات آینده را افزایش دهد.

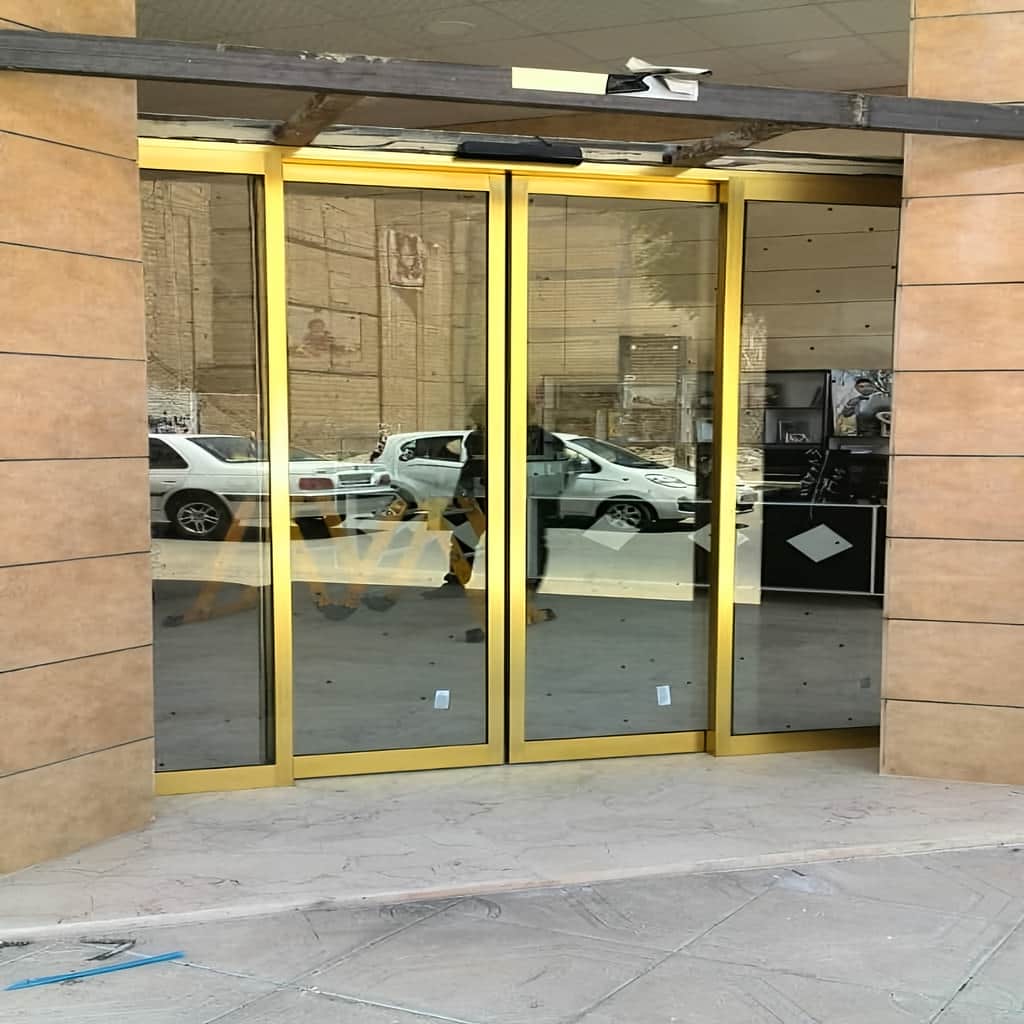

عوامل فنی مؤثر بر قیمت ریل
وزن هر متر پروفیل, ضخامت جداره, طول نهایی و پیچیدگی سطح مقطع از عوامل اصلی هستند. ریل تلسکوپی مسیرهای بیشتری دارد و مدل منحنی به ساخت دقیق تری نیازمند است. پروفیل تقویت شده نیز برای وزن بالاتر یا طول آزاد بیشتر طراحی می شود. مقایسه قیمت باید با ظرفیت وزنی و کیفیت سطح داخلی یکسان انجام شود, زیرا دو ریل با ظاهر مشابه ممکن است سختی متفاوتی داشته باشند.
نوع کاور, تعداد هنگرها, استوپر, تسمه و متعلقات نصب نیز مشخصات سفارش را تغییر می دهند. برش, سوراخ کاری و آماده سازی محل موتور بخشی از فرایند ساخت هستند. بسته بندی ریل بلند باید از تاب برداشتن و ضربه جلوگیری کند. پیشنهاد ارزان تر در صورت کاهش ضخامت یا حذف متعلقات ضروری ممکن است هزینه نصب و تعمیر را بیشتر کند. ارزیابی فنی باید مجموعه کامل قطعات را پوشش دهد.

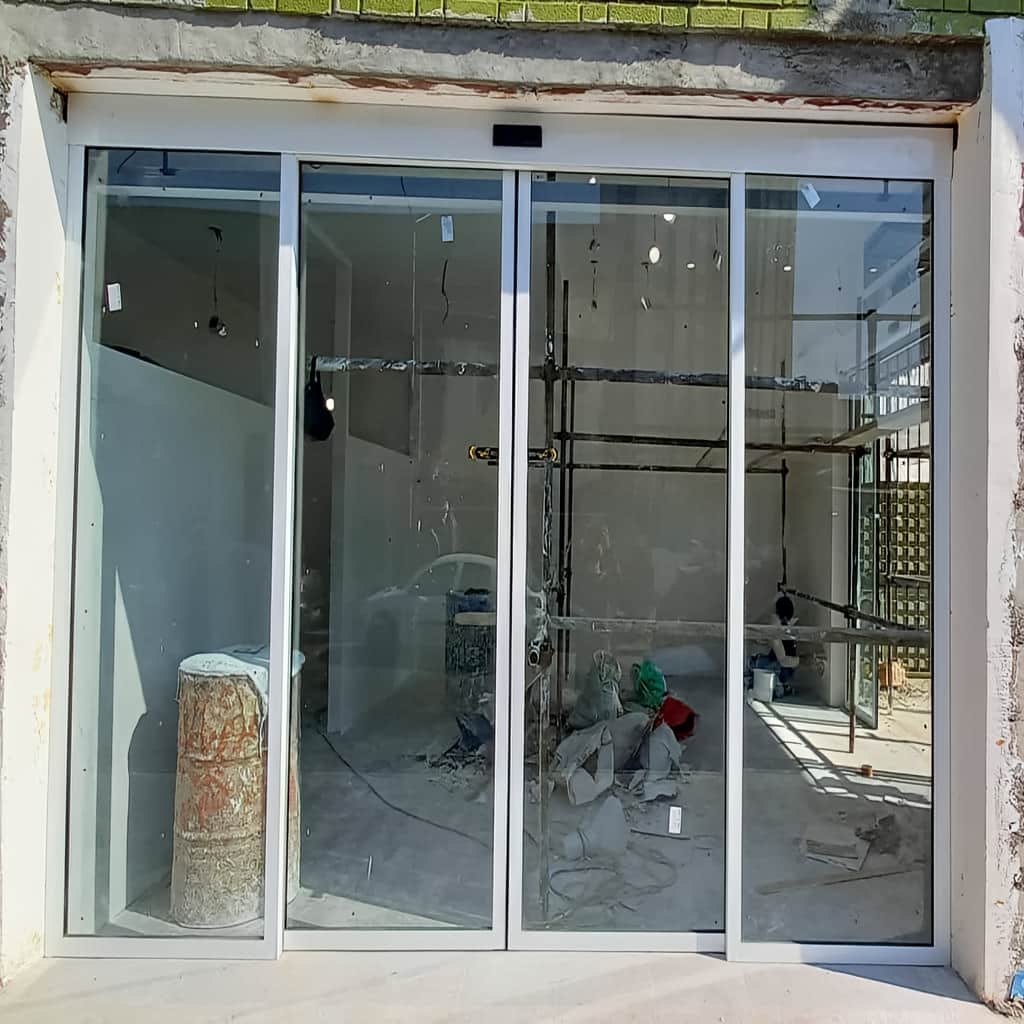

مراحل سفارش و آماده سازی ریل
سفارش با دریافت عرض دهانه, تعداد لنگه ها, نوع شیشه و میزان تردد آغاز می شود. تصاویر محل نصب و اطلاعات فضای جانبی نیز برای تعیین طول و مدل ریل لازم هستند. سپس نوع تک مسیر, دولنگه یا تلسکوپی, ظرفیت هنگر و تجهیزات جانبی مشخص می شوند. بازدید فنی برای کنترل شاسی, ارتفاع کاور و مسیر کابل انجام خواهد شد و ابعاد نهایی پس از این مرحله تأیید می گردند.
سازه سنتر نقشه برش, محل سوراخ ها, پایه موتور و استوپرها را پیش از آماده سازی ثبت می کند. ریل پس از برش از نظر سلامت مسیر و راست بودن کنترل می شود و سپس در بسته بندی محافظ قرار می گیرد. هنگام نصب, تراز شاسی و حرکت هنگر بررسی خواهد شد. تحویل نهایی شامل رگلاژ شیشه, تنظیم تسمه و آزمون چند چرخه است تا مجموعه فقط از نظر ظاهری ارزیابی نشود.
نگهداری, تعمیر و خدمات پس از نصب
ریل به تمیزکاری منظم و بازبینی اتصالات نیاز دارد, به ویژه در محیطی که گردوغبار یا ذرات ریز وارد کاور می شوند. صدای جدید, حرکت سنگین, لرزش یا تغییر فاصله شیشه از کف باید سریع بررسی شوند. آلودگی مسیر, فرسودگی چرخ یا شل شدن پیچ ها از علت های رایج هستند. استفاده از روغن بدون بررسی فنی ممکن است گردوغبار بیشتری جذب کند و حرکت را در آینده دشوارتر سازد.
خدمات فنی سازه سنتر تراز ریل, سلامت هنگر, کشش تسمه و وضعیت راهنمای کف را به صورت هماهنگ کنترل می کند. اگر پروفیل دچار تغییر شکل موضعی شده باشد, تعمیر باید با توجه به شدت آسیب انجام شود و در برخی موارد تعویض بخش یا کل ریل ایمن تر است. ثبت نوع مقطع و طول اولیه, تأمین قطعه جایگزین را ساده تر می سازد. پس از تعمیر, تنظیمات کنترلر و نقطه توقف نیز دوباره آزمایش خواهند شد.
- قیمت با طول, وزن و ظرفیت واقعی پروفیل بررسی شود.
- ریل های مختلف با کیفیت سطح داخلی یکسان مقایسه گردند.
- شاسی و ارتفاع کاور پیش از سفارش نهایی کنترل شوند.
- محل موتور و استوپر در نقشه ساخت ثبت گردد.
- ریل بلند در بسته بندی مقاوم به خمش ارسال شود.
- سرویس ریل همراه با هنگر و تسمه انجام گیرد.
ریل تک مسیر برای درب تک لنگه مناسب است, به شرط آنکه طول آن فضای کامل جمع شدن پنل و محل توقف هنگر را پوشش دهد. مقطع و ضخامت ریل باید بر اساس وزن شیشه, فریم و یراق انتخاب شوند. فضای جانبی و محل پنل ثابت نیز بر طول نهایی اثر دارند. حرکت دستی هنگر پیش از راه اندازی نشان می دهد مسیر بدون تاب و مقاومت اضافی نصب شده است.
ریل تلسکوپی چند مسیر موازی دارد و چند پنل متحرک را پشت یکدیگر جمع می کند. این ساختار در فضای جانبی محدود, عرض عبور بیشتری فراهم می سازد, اما قطعات و تنظیمات پیچیده تری دارد. مسیرها باید کاملاً موازی باشند و مکانیزم هماهنگ کننده پنل ها به سرویس دوره ای نیاز دارد. مدل معمولی مسیر ساده تری دارد و برای تک لنگه یا دولنگه استاندارد استفاده می شود.
آلودگی مسیر, چرخ فرسوده, پلیسه, موج پروفیل, لقی هنگر یا تماس تسمه با بدنه می تواند صدا ایجاد کند. نوع صدا و محل تکرار آن به تشخیص علت کمک می نماید. روغن کاری خودسرانه همیشه مناسب نیست و ممکن است ذرات بیشتری جذب کند. عیب یابی با حرکت دستی پنل و بررسی مرحله ای چرخ, ریل, راهنمای کف و تسمه انجام می شود.
طول ریل, وزن پروفیل, ضخامت جداره, تعداد مسیرها, نوع مقطع و کیفیت اکستروژن بر قیمت اثر دارند. مدل تلسکوپی, منحنی یا تقویت شده ساخت متفاوتی نسبت به ریل ساده دارد. کاور, هنگر, تسمه, استوپر و ماشین کاری نیز بخشی از سفارش هستند. برآورد دقیق پس از مشخص شدن وزن شیشه, نوع بازشو و شرایط زیرسازی امکان پذیر است.
عرض دهانه, تعداد لنگه ها, ضخامت و وزن شیشه, فضای جانبی و نوع اپراتور اطلاعات اولیه هستند. تصاویر محل نصب و وضعیت شاسی نیز باید ارائه شوند. نیاز به ریل تک مسیر, دولنگه یا تلسکوپی پس از بررسی مسیر حرکت مشخص می شود. اندازه گیری نهایی برای تعیین طول, محل سوراخ ها و موقعیت تجهیزات ضروری است و از دوباره کاری هنگام نصب جلوگیری می کند.
تاب برداشتن, افت موضعی, ترک اتصال, ساییدگی شدید مسیر یا حرکت سنگین مداوم از نشانه های نیاز به بررسی هستند. آلودگی و پیچ شل معمولاً قابل رفع اند, اما تغییر شکل جدی پروفیل ممکن است تعویض را ضروری کند. ادامه استفاده از ریل آسیب دیده فشار موتور و چرخ ها را افزایش می دهد. پس از تعمیر یا تعویض, تراز, تسمه و تنظیمات توقف دوباره کنترل می شوند.
جمع بندی
ریل درب اتوماتیک شیشه ای کشویی باید بر اساس طول دهانه, وزن پنل ها و مدل بازشو طراحی شود تا مسیر هنگر در تمام چرخه حرکت ثابت و کم اصطکاک باقی بماند. آلیاژ مناسب, ضخامت جداره کافی و اکستروژن یکنواخت از تغییر شکل و ایجاد صدا جلوگیری می کنند. ریل تک مسیر برای پنل ساده, مدل دولنگه برای حرکت متقارن و ریل تلسکوپی برای افزایش عرض مفید قابل بررسی هستند. شاسی مقاوم, اتصال مرحله ای پیچ ها, استوپر صحیح و راهنمای کف دقیق نیز در دوام مجموعه نقش دارند. برنامه ریزیی نگهداری مسیر, چرخ ها, تسمه و اتصالات باعث می شود افت یا مقاومت غیرعادی پیش از آسیب موتور شناسایی گردد. سازه سنتر با بررسی ظرفیت وزنی, نقشه دهانه و شرایط نصب, امکان انتخاب ریل هماهنگ با اپراتور را فراهم می سازد. برای دریافت مشاوره, سفارش یا استعلام قیمت روز می توان ابعاد اولیه, تصاویر محل نصب و مشخصات شیشه را ارائه کرد تا پیشنهاد فنی همراه با تضمین کیفیت آماده شود.
