14 طرح درب اتوماتیک شیشه ای تک لنگه لولایی
تنظیم زاویه بازشو و انتخاب بازوی محرک متناسب با وزن شیشه سکوریت باعث می شود درب اتوماتیک شیشه ای تک لنگه لولایی بدون ضربه حرکت کند و فشار اضافی به لولا یا اپراتور وارد نشود. این درب برخلاف مدل کشویی به فضای جانبی برای جمع شدن پنل نیاز ندارد, اما شعاع حرکت لنگه باید پیش از اجرا با مسیر عبور کاربران, مبلمان و اختلاف سطح کف هماهنگ شود. درب اتوماتیک شیشه ای تک لنگه لولایی می تواند با بازوی فشاری, بازوی کششی, اپراتور روکار, اپراتور مخفی, شیشه فریم لس, فریم آلومینیومی, شیشه مات یا کنترل دسترسی طراحی شود و هر ترکیب رفتار مکانیکی متفاوتی دارد. برسی ناقص جهت بازشو, وزن لنگه, موقعیت لولا و سرعت بسته شدن ممکن است باعث برخورد شیشه با مانع, افتادگی تدریجی یا افزایش استهلاک گیربکس شود. شیشه سکوریت یا لمینت, لولای محوری, بازوی انتقال, سنسور حرکت, حسگر ایمنی, قفل و باتری پشتیبان باید به صورت یک سامانه هماهنگ انتخاب شوند. کاربرد این مدل در ورودی اداری, فروشگاهی, درمانی, لابی و مسیرهای کنترل شده است. قیمت نهایی به ابعاد, نوع شیشه, توان اپراتور, یراق, تجهیزات کنترلی و جزئیات نصب وابسته خواهد بود. سازه سنتر با تحلیل فنی دهانه و مسیر حرکت, سفارش را طوری تنظیم می کند که دسترسی روان, ایمنی عبور و دوام قطعات در کنار ظاهر شفاف حفظ شوند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| جهت بازشو | بازشدن لنگه به داخل یا بیرون, شعاع حرکت, محل توقف و نحوه قرارگیری بازوی محرک را تعیین می کند. | جهت حرکت با مسیر خروج, چیدمان داخلی و فضای آزاد دهانه هماهنگ شود. |
| وزن لنگه | ابعاد شیشه, ضخامت پنل, فریم و یراق وزن نهایی را می سازند و ظرفیت اپراتور باید بر اساس همین بار تعیین شود. | تنها وزن خام شیشه معیار انتخاب موتور قرار نگیرد. |
| نوع اپراتور | اپراتور روکار یا مخفی, گشتاور لازم را تولید می کند و سرعت, شتاب و بسته شدن کنترل شده لنگه را مدیریت می نماید. | توان و چرخه کاری با حجم تردد و عرض درب تطبیق داده شود. |
| بازوی انتقال | بازوی فشاری یا کششی نیروی موتور را به لنگه منتقل می کند و هندسه آن بر زاویه بازشو و نرمی حرکت اثر دارد. | نوع بازو بر اساس سمت نصب اپراتور و جهت حرکت انتخاب گردد. |
| لولا و محور | لولا یا پاشنه محوری وزن شیشه را تحمل می کند و هرگونه لقی در آن باعث افتادگی و تغییر فاصله لنگه از کف می شود. | ظرفیت یراق با وزن واقعی و تعداد چرخه های روزانه هماهنگ باشد. |
| نوع شیشه | شیشه سکوریت یا لمینت باید ضخامت و لبه پردازی متناسبی داشته باشد تا نیروهای ناشی از حرکت لولایی را تحمل کند. | محل سوراخ کاری و اتصال یراق پیش از تولید نهایی تأیید شود. |
| سنسور ایمنی | حسگر ایمنی حضور کاربر را در شعاع حرکت تشخیص می دهد و مانع برخورد لنگه با فرد یا وسیله می شود. | دو سمت مسیر حرکت بدون نقطه کور تحت پوشش قرار گیرند. |
| زیرسازی نصب | چهارچوب, دیوار یا سقف محل اپراتور باید گشتاور و لرزش ناشی از شروع و توقف درب را بدون تغییر شکل تحمل کند. | اتصال اپراتور به پوشش تزئینی سبک یا سطح ناپایدار انجام نشود. |
| نگهداری فنی | بازبینی لولا, بازو, پیچ ها, سنسورها و تنظیم سرعت از ایجاد صدا, افتادگی و بسته شدن خشن جلوگیری می کند. | فاصله سرویس بر اساس وزن لنگه و میزان تردد تعیین گردد. |
اطلاعات تماس
کاربرد و مزیت اجرایی درب تک لنگه لولایی
مدل تک لنگه لولایی در دهانه ای کاربرد دارد که نصب ریل کشویی یا ایجاد فضای جانبی امکان پذیر نیست و لنگه باید روی محور مشخصی بچرخد. این ساختار می تواند ورودی موجود را با تغییرات محدود به سیستم اتوماتیک تبدیل کند, به شرط آنکه چهارچوب و لولا توان تحمل وزن شیشه و گشتاور اپراتور را داشته باشند. بازشدن به داخل یا بیرون, نوع بازوی انتقال و محل قرارگیری موتور را تغییر می دهد. در محیط پرتردد, سرعت پاسخ و چرخه کاری اهمیت بیشتری دارد و در فضای درمانی یا اداری, حرکت آرام و نیروی محدود در اولویت قرار می گیرد. مزیت اصلی این مدل, استفاده از عرض کامل دهانه و امکان کنترل خودکار یک لنگه است, اما ایمنی آن به بررسی دقیق شعاع حرکت وابسته خواهد بود.
بازشدن به داخل برای کنترل مسیر ورودی
در طرح بازشو به داخل, لنگه پس از دریافت فرمان وارد فضای داخلی می شود و اپراتور باید در سمتی نصب گردد که هندسه بازو با جهت حرکت هماهنگ باشد. این حالت برای ورودی هایی مناسب است که بیرون ساختمان فضای محدود یا مسیر عبور پیاده وجود دارد. با این حال, مبلمان, کانتر, دیوار جانبی و تجهیزات نزدیک درب نباید در شعاع حرکت قرار گیرند. محل توقف نهایی نیز باید طوری تنظیم شود که لنگه بیش از زاویه لازم باز نشود و فشار ناگهانی به بازو وارد نکند.
سنسور باید کاربر را پیش از رسیدن به لنگه شناسایی کند و حسگر ایمنی فضای پشت شیشه را نیز پوشش دهد. اگر فردی در سمت داخلی و نزدیک مسیر چرخش ایستاده باشد, فرمان بازشدن نباید باعث برخورد شود. در محیط کوچک, کاهش سرعت بازشدن می تواند ایمنی را بیشتر کند, اما سرعت بسیار پایین عبور را مختل خواهد کرد. تنظیم درست میان گشتاور, سرعت و زمان مکث باعث می شود درب پس از عبور کامل کاربر بسته شود و جریان هوای محیط نیز بی دلیل افزایش پیدا نکند.
بازشدن به بیرون برای آزاد نگه داشتن فضای داخلی
بازشدن به بیرون زمانی بررسی می شود که فضای داخلی محدود باشد یا مسیر عملکرد درب نباید با چیدمان داخل تداخل پیدا کند. در این حالت, محدوده بیرونی باید برای چرخش کامل لنگه آزاد بماند و احتمال حضور عابر, پله یا اختلاف سطح کنترل شود. نیروی باد نیز می تواند بر لنگه ای که رو به فضای باز حرکت می کند اثر بیشتری بگذارد. بنابراین ظرفیت اپراتور و استحکام بازو باید فقط بر اساس وزن شیشه تعیین نشود و شرایط محیطی نیز در محاسبه وارد گردد.
اپراتور باید بتواند در برابر فشار باد, حرکت کنترل شده ای ایجاد کند, اما افزایش بیش از حد نیرو ممکن است ایمنی تماس را کاهش دهد. حسگر ایمنی بیرونی باید مسیر کامل لبه شیشه را پوشش دهد و در زمان حضور فرد, حرکت را متوقف کند. محل نصب تابلو, گلدان یا تجهیزات کنار ورودی نیز پس از اجرا نباید تغییر کند, زیرا هر مانع جدید می تواند در شعاع بازشو قرار گیرد. ثبت محدوده عملکرد روی نقشه بهره برداری, از تغییرات نامناسب بعدی جلوگیری می کند.

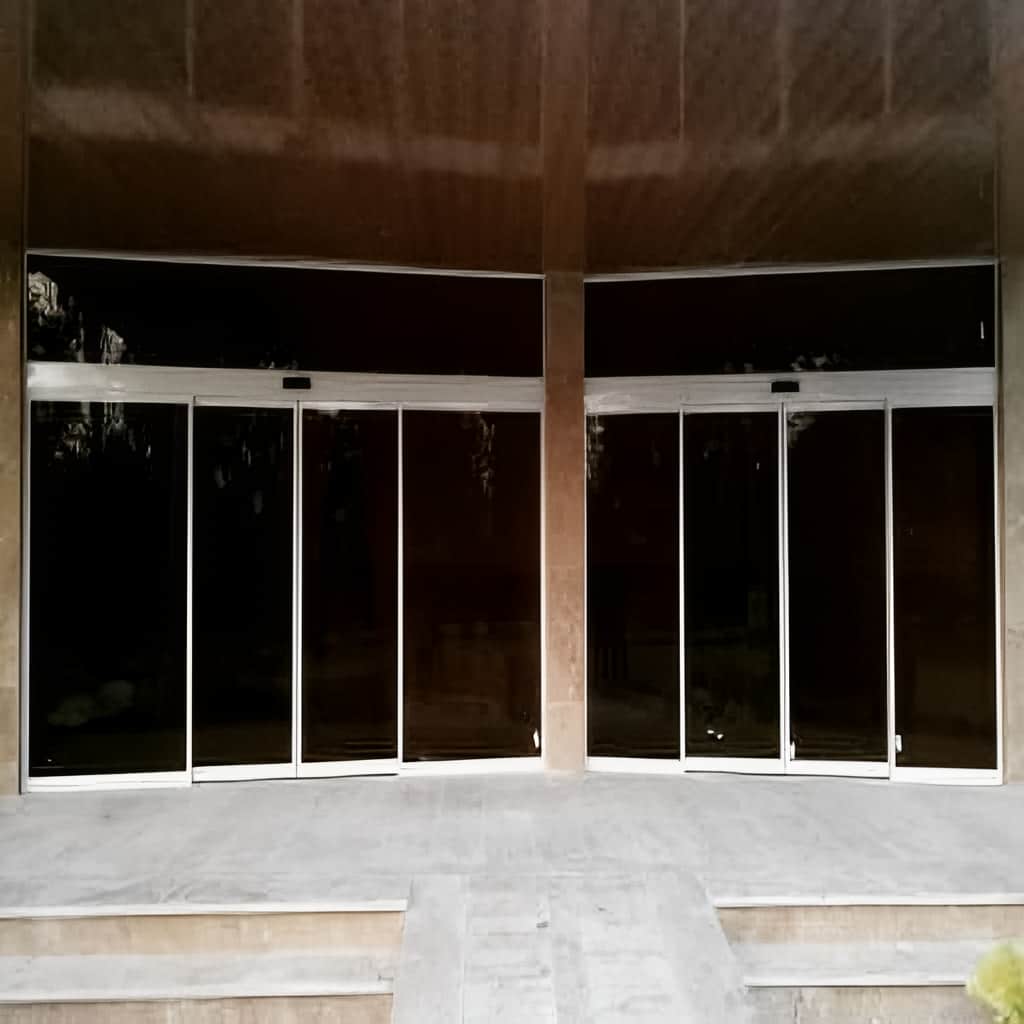

مدل کم انرژی برای عبور آرام و کنترل شده
اپراتور کم انرژی برای فضایی مناسب است که تردد متوسط دارد و حرکت آرام تر نسبت به بازشدن سریع اهمیت بیشتری پیدا می کند. در این تنظیم, سرعت و نیروی لنگه محدود می شوند تا احتمال آسیب در تماس ناخواسته کاهش یابد. این مدل در ورودی داخلی, راهروی اداری, مرکز درمانی و مسیر دسترسی کنترل شده قابل استفاده است. وزن شیشه همچنان باید در محدوده مجاز اپراتور باشد؛ زیرا کاهش سرعت نمی تواند ضعف موتور یا لولای نامتناسب را جبران کند.
عملکرد کم انرژی به تنظیم شتاب, سرعت نهایی, زمان مکث و نیروی بسته شدن وابسته است. درب باید به اندازه کافی نیرو داشته باشد تا قفل یا نوار پیرامونی را در انتهای حرکت درگیر کند, اما نباید با ضربه بسته شود. اگر مقاومت لولا زیاد باشد, افزایش نیروی کنترلر ممکن است حرکت را خشن تر کند. ابتدا باید محور, لولا و تراز لنگه اصلاح شوند و سپس تنظیمات الکترونیکی انجام گیرند. آزمون با کاربران مختلف, رفتار واقعی سیستم را بهتر نشان می دهد.
- جهت بازشو با مسیر عبور و چیدمان محیط هماهنگ شود.
- شعاع کامل حرکت پیش از نصب روی کف و نقشه کنترل گردد.
- شرایط باد در بازشوی بیرونی در ظرفیت اپراتور لحاظ شود.
- حسگر ایمنی هر دو سمت لنگه را پوشش دهد.
- تنظیم کم انرژی با وزن شیشه و مقاومت لولا تطبیق داده شود.
- محدوده حرکت پس از نصب با مانع جدید اشغال نشود.
ساختار اپراتور, لولا و شیشه متحرک
حرکت لولایی از تبدیل گشتاور موتور به چرخش کنترل شده لنگه به دست می آید. اپراتور نیرو را تولید می کند, بازوی انتقال آن را به شیشه می رساند و لولا یا محور وزن پنل را نگه می دارد. اگر یکی از این اجزا متناسب نباشد, موتور مجبور می شود مقاومت اضافی را جبران کند و حرکت درب به تدریج کند یا خشن خواهد شد. شیشه سکوریت, فریم آلومینیومی یا یراق فریم لس نیز وزن و مرکز ثقل متفاوتی ایجاد می کنند. محل نصب اپراتور باید توان تحمل گشتاور رفت وبرگشتی را داشته باشد و پیچ ها نباید روی پوشش سبک مهار شوند. دوام واقعی زمانی ایجاد می شود که اجزای مکانیکی و تنظیمات کنترلر بر اساس وزن و هندسه همان لنگه انتخاب شوند.

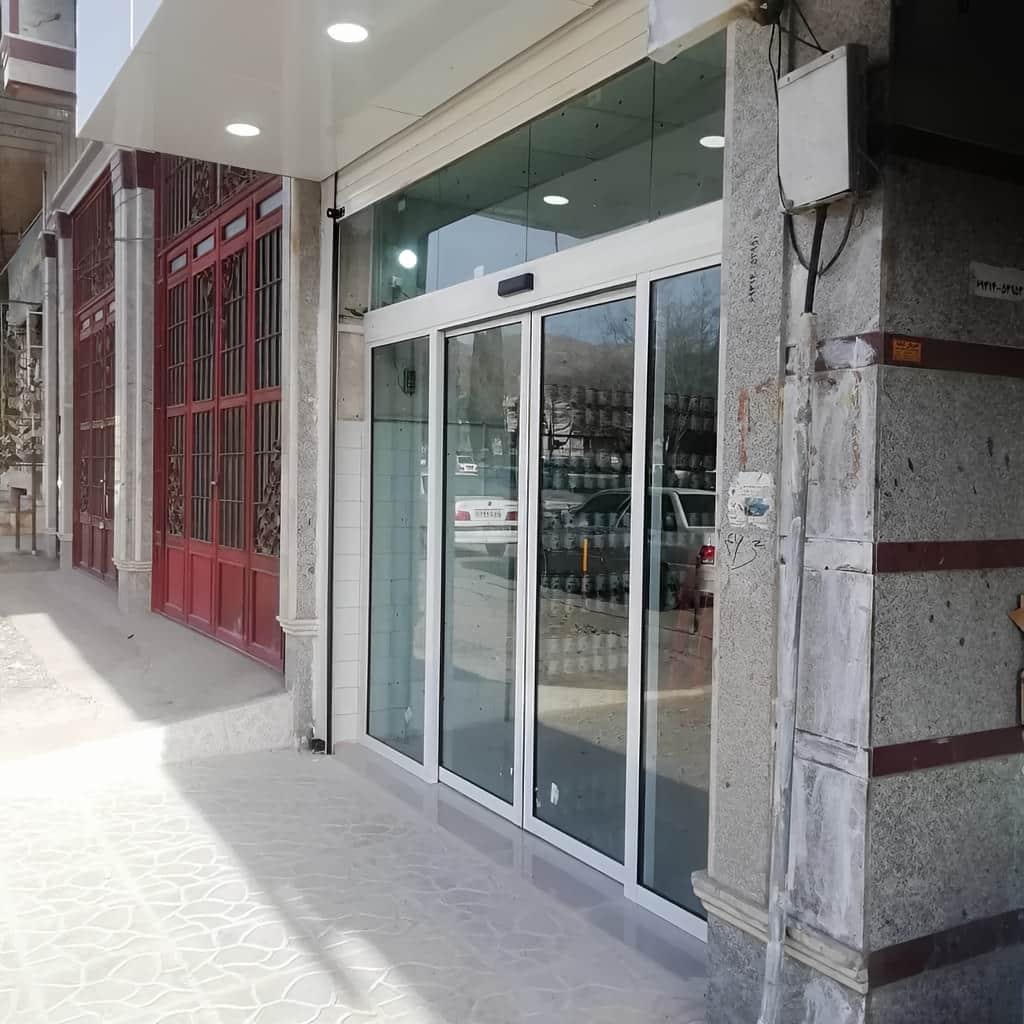

اپراتور روکار و مخفی با انتقال گشتاور
اپراتور روکار روی قسمت بالای چهارچوب یا دیوار نصب می شود و دسترسی مناسبی برای تنظیم و تعمیر دارد. این مدل برای تبدیل درب موجود یا پروژه ای که امکان ایجاد فضای مخفی ندارد, کاربردی است. محل پایه باید کاملاً محکم باشد و محور خروجی موتور با هندسه بازو هماهنگ قرار گیرد. نصب کج یا فاصله نامناسب پایه ها باعث می شود بازو در بخشی از حرکت تحت فشار جانبی قرار گیرد و صدای نامنظم یا لقی زودهنگام ایجاد شود.

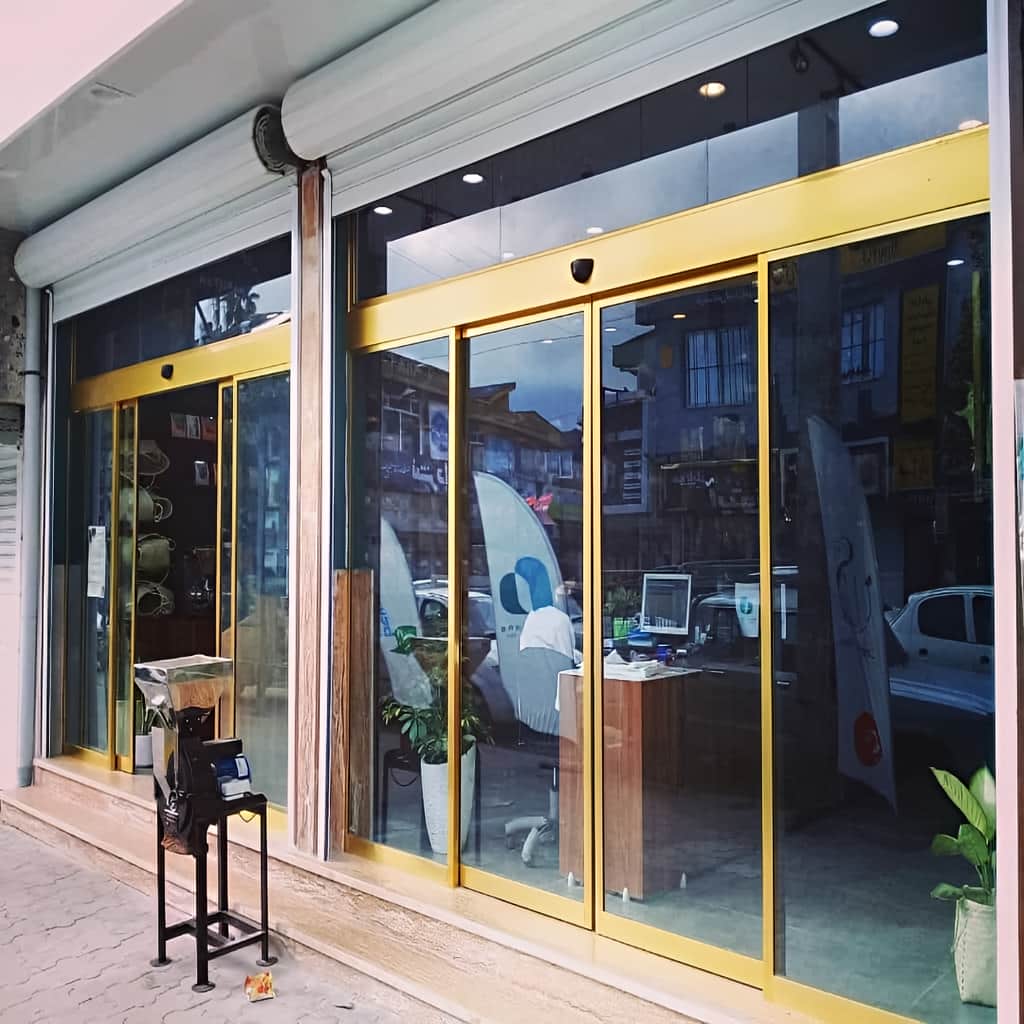

اپراتور مخفی داخل سقف, کف یا چهارچوب قرار می گیرد و ظاهر یکپارچه تری ایجاد می کند, اما دسترسی سرویس باید از ابتدا طراحی شود. پوشاندن کامل دستگاه بدون دریچه بازدید, تعمیر آینده را دشوار می سازد. فضای نصب باید برای موتور, کنترلر و کابل ها کافی باشد و رطوبت یا گردوغبار به قطعات نفوذ نکند. در مدل مخفی, هم راستایی محور اپراتور با محور چرخش لنگه اهمیت بیشتری دارد؛ زیرا انحراف کوچک می تواند نیرو را نامتقارن منتقل کند.
بازوی فشاری و کششی بر اساس جهت حرکت
بازوی فشاری معمولاً در سمتی قرار می گیرد که اپراتور با هل دادن لنگه, آن را باز می کند. طول بازو و زاویه اتصال باید مطابق نقشه نصب باشد تا گشتاور در تمام مسیر به صورت پیوسته منتقل شود. اگر بازو بیش از حد کوتاه یا بلند تنظیم شود, در ابتدای حرکت نیروی کافی ایجاد نمی شود یا در انتهای مسیر به نقطه نامناسب می رسد. پایه اتصال روی لنگه نیز باید به بخش مقاوم فریم یا یراق اختصاصی متصل گردد.
بازوی کششی در چیدمانی استفاده می شود که موتور با کشیدن بازو, لنگه را حرکت می دهد. این مدل می تواند ظاهر جمع وجورتری داشته باشد, اما انتخاب آن به سمت نصب و جهت بازشو وابسته است. لقی مفصل ها باعث تأخیر در شروع و ضربه هنگام تغییر جهت می شود. روغن کاری یا سرویس نیز باید مطابق ساختار قطعه انجام گیرد و استفاده از مواد نامناسب نباید گردوغبار جذب کند. تنظیم مکانیکی بازو پیش از افزایش نیروی موتور ضروری است.
شیشه, فریم و لولای متناسب با وزن
شیشه سکوریت برای بسیاری از درب های لولایی استفاده می شود و تمام سوراخ کاری های یراق باید پیش از فرایند نهایی انجام شوند. شیشه لمینت نیز می تواند پیوستگی بیشتری پس از آسیب حفظ کند, اما وزن بالاتری دارد. در مدل فریم لس, یراق از نقاط محدود به پنل متصل می شود و کیفیت واشر, پیچ و لبه پردازی اهمیت دارد. مدل فریم دار نیرو را در سطح وسیع تری توزیع می کند و از لبه شیشه محافظت بیشتری خواهد کرد.
لولا یا پاشنه باید وزن پنل و تعداد چرخه های روزانه را تحمل کند. لقی محور باعث افتادگی لبه آزاد و تماس آن با کف یا چهارچوب می شود. مرکز ثقل لنگه نیز بر گشتاور مورد نیاز اپراتور اثر دارد؛ هرچه پنل عریض تر باشد, موتور برای شروع حرکت نیروی بیشتری لازم دارد. انتخاب اپراتور تنها بر اساس وزن کافی نیست و عرض لنگه نیز باید بررسی شود. رگلاژ لولا باید پیش از تنظیم سرعت و نیروی کنترلر تکمیل گردد.
- پایه اپراتور روی سطح مقاوم و بدون انعطاف نصب شود.
- محور مدل مخفی با محور چرخش لنگه هم راستا باشد.
- نوع بازو با سمت نصب و جهت بازشو تطبیق داده شود.
- اتصال بازو روی بخش مقاوم فریم یا یراق انجام گیرد.
- وزن و عرض شیشه هم زمان در انتخاب موتور لحاظ شوند.
- لقی لولا پیش از تغییر تنظیمات کنترلر برطرف گردد.
اندازه گیری, نصب و تنظیم ایمنی حرکت لولایی
اندازه گیری این درب باید علاوه بر عرض و ارتفاع, شعاع حرکت, محور لولا, محل اپراتور و موانع اطراف را ثبت کند. لنگه در طول بازشدن فضای قوسی شکلی را اشغال می کند و هر پله, ستون, مبلمان یا تجهیزات ثابت در این محدوده می تواند عملکرد را مختل سازد. چهارچوب باید گونیا باشد و محور لولا در تمام ارتفاع تغییر نکند. محل نصب اپراتور نیز باید استحکام کافی برای تحمل گشتاور تکرارشونده داشته باشد. کابل برق, سنسور, قفل و شستی خروج پیش از تکمیل پوشش معماری اجرا می شوند. پس از نصب, زاویه بازشو, سرعت, نیروی حرکت, زمان مکث و واکنش حسگرها تنظیم خواهند شد تا درب در شرایط واقعی بدون برخورد و توقف نامنظم کار کند.
محاسبه شعاع بازشو و فضای ایمن حرکت
شعاع حرکت بر اساس عرض لنگه و محل محور تعیین می شود. لبه آزاد درب بیشترین مسیر را طی می کند و باید در تمام زاویه بازشو فضای کافی داشته باشد. اندازه گیری فقط در حالت بسته نمی تواند تداخل با دیوار, سقف, دستگیره یا کف را نشان دهد. بهتر است مسیر لبه روی نقشه و کف علامت گذاری شود تا محل نصب تجهیزات پیرامونی پیش از اجرا اصلاح گردد. اختلاف سطح نیز ممکن است باعث تماس بخش پایین شیشه در میانه حرکت شود.
جهت ورود کاربر باید با شعاع بازشو هماهنگ باشد. اگر فرد در مسیر حرکت لنگه قرار گیرد, حتی سنسور فعال نیز ممکن است زمان کافی برای توقف نداشته باشد. موقعیت حسگر باید نزدیک شدن از زاویه های مختلف را پوشش دهد. در فضای محدود, کاهش زاویه نهایی یا استفاده از تنظیم کم انرژی قابل بررسی است, اما عرض عبور نباید بیش از حد محدود شود. آزمون با مسیر واقعی کاربران, از تصمیم گیری صرف بر اساس نقشه دقیق تر خواهد بود.
تقویت چهارچوب و نصب دقیق اپراتور
چهارچوب باید وزن لنگه و نیروی اپراتور را بدون پیچش تحمل کند. اگر موتور روی بخش ضعیف نصب شود, هر چرخه باعث حرکت جزئی پایه و تغییر هندسه بازو خواهد شد. این تغییر به مرور پیچ ها را شل می کند و صدای ضربه ایجاد می نماید. در مدل شیشه ای فریم لس, اتصالات یراق به شیشه نیز باید مطابق نقشه تولید قرار گیرند. سوراخ کاری پس از سکوریت امکان پذیر نیست و خطای ابعادی می تواند پنل را غیرقابل استفاده کند.
پایه بازو روی لنگه باید در فاصله مشخصی از محور نصب شود تا گشتاور مناسب ایجاد گردد. جابه جایی خودسرانه محل پایه, دامنه حرکت و نیروی لازم را تغییر می دهد. کابل ها نیز باید از مفصل ها و بخش های متحرک فاصله داشته باشند. در اپراتور مخفی, دریچه دسترسی برای کنترل پیچ ها و اتصالات ضروری است. پس از نصب مکانیکی, حرکت دستی لنگه بررسی می شود؛ اگر درب بدون موتور سنگین یا نامتعادل باشد, ابتدا لولا و تراز اصلاح خواهند شد.
تنظیم سرعت, سنسور و خروج اضطراری
کنترلر باید سرعت بازشدن, کاهش سرعت, زاویه توقف و زمان مکث را جداگانه مدیریت کند. لنگه نباید در ابتدای حرکت جهش داشته باشد یا در انتها به استوپر ضربه بزند. نیروی بسته شدن باید برای درگیرشدن قفل یا نوار کافی باشد, اما فشار بیش از حد ایمنی تماس را کاهش می دهد. تنظیم پس از نصب کامل شیشه و یراق انجام می شود, زیرا وزن و اصطکاک واقعی بر رفتار موتور اثر مستقیم دارند.
حسگر ایمنی باید سمت فشار و سمت کشش لنگه را پوشش دهد. آزمون با فرد ایستاده, وسیله کوتاه و ورود از زاویه جانبی انجام می شود. هنگام قطع برق, رفتار درب باید مطابق سناریوی پروژه باشد و امکان خروج دستی حفظ گردد. باتری پشتیبان, قفل و شستی اضطراری نیز جداگانه آزمایش می شوند. ثبت تنظیمات نهایی کمک می کند پس از تعمیر, سرعت و زاویه استاندارد بدون تغییر در الزامات ایمنی بازیابی شوند.
- شعاع کامل لنگه پیش از نصب روی نقشه کنترل شود.
- تداخل با کف, دیوار و تجهیزات پیرامونی بررسی گردد.
- چهارچوب برای تحمل گشتاور اپراتور تقویت شود.
- حرکت دستی پیش از اتصال نهایی موتور آزمایش گردد.
- سرعت و نیروی بسته شدن با وزن واقعی تنظیم شوند.
- خروج دستی و عملکرد باتری پیش از تحویل کنترل گردند.

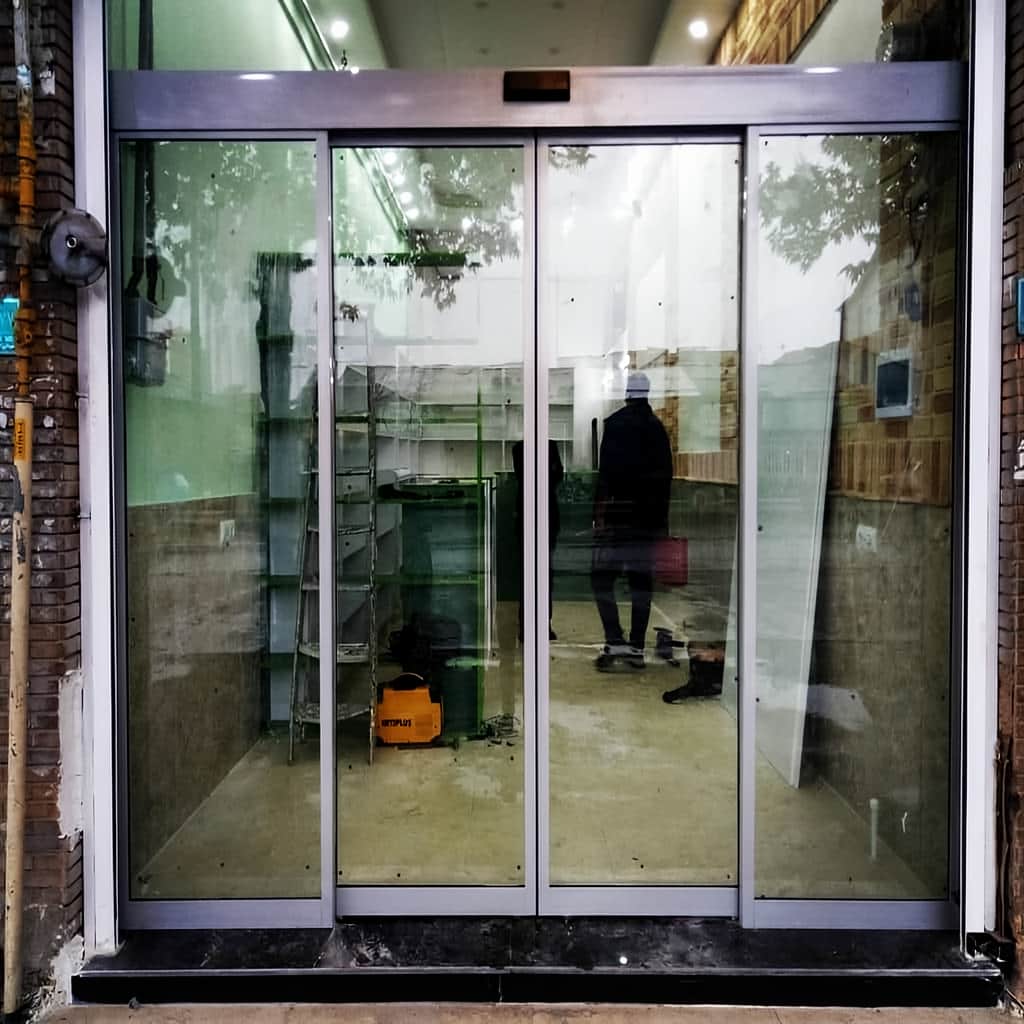

قیمت, سفارش و خدمات فنی سازه سنتر
قیمت درب اتوماتیک شیشه ای تک لنگه لولایی از ترکیب وزن لنگه, عرض پنل, نوع اپراتور و جزئیات یراق شکل می گیرد. شیشه سکوریت یا لمینت, مدل فریم دار یا فریم لس, بازوی فشاری یا کششی و نصب روکار یا مخفی مشخصات متفاوتی ایجاد می کنند. سنسورهای ایمنی, قفل, باتری و کنترل دسترسی نیز بر تجهیزات سفارش اثر دارند. وضعیت چهارچوب, محل کابل کشی, جهت بازشو و دشواری دسترسی می تواند حجم اجرا را تغییر دهد. سازه سنتر پیش از برآورد نهایی, شعاع حرکت, وزن شیشه و چرخه کاری را بررسی می کند تا اپراتور و لولا متناسب انتخاب شوند. این روش کمک می کند هزینه اولیه با دوام, قابلیت تعمیر و ایمنی بهره برداری در تعادل قرار گیرد.
عوامل فنی مؤثر بر قیمت نهایی
عرض, ارتفاع و ضخامت شیشه وزن و گشتاور لنگه را تعیین می کنند. پنل عریض حتی با وزن مشابه, نیروی بیشتری روی محور و اپراتور ایجاد می کند. نوع فریم, یراق, لولا و کیفیت لبه پردازی نیز در ساخت اثر دارند. اپراتور روکار معمولاً نصب مستقیم تری دارد, در حالی که مدل مخفی به فضای سازه ای و دسترسی سرویس نیازمند است. مقایسه پیشنهادها باید با مشخصات یکسان شیشه, موتور و یراق انجام شود.
حسگرهای دوطرفه, قفل الکترومکانیکی, باتری و سامانه کنترل دسترسی نیز مشخصات سفارش را تغییر می دهند. اگر چهارچوب ضعیف باشد, تقویت زیرسازی پیش از نصب ضروری خواهد بود. کابل کشی ناموجود یا مسیر دشوار حمل شیشه نیز عملیات تکمیلی ایجاد می کند. پیشنهاد ارزان تر ممکن است با اپراتور کم ظرفیت یا حذف حسگر ضروری ارائه شده باشد. ارزیابی فنی مانع می شود کاهش هزینه اولیه به افت ایمنی و تعمیرات بیشتر منجر گردد.
مراحل خرید آنلاین و تأیید مشخصات
خرید آنلاین با ارسال تصاویر دهانه, عرض و ارتفاع تقریبی, جهت بازشو و نوع کاربری آغاز می شود. باید محل لولا, فضای داخلی و بیرونی, وجود پله یا مانع و میزان تردد مشخص گردد. نوع شیشه, فریم, اپراتور روکار یا مخفی و تجهیزات کنترلی نیز در پیشنهاد اولیه بررسی می شوند. این اطلاعات برای مقایسه گزینه ها مفید هستند, اما پیش از تولید شیشه و نصب موتور, برداشت ابعاد نهایی ضرورت دارد.
در بازدید فنی, محور چرخش, شعاع حرکت, استحکام چهارچوب و مسیر برق ثبت می شوند. سپس نقشه محل اپراتور, پایه بازو, لولا و سنسورها آماده خواهد شد. رفتار درب هنگام قطع برق و نحوه خروج دستی نیز پیش از سفارش تأیید می گردد. بسته بندی شیشه باید از لبه ها و یراق محافظت کند. تحویل نهایی شامل تنظیم زاویه, سرعت, نیروی حرکت و آزمون تجهیزات ایمنی است.
نگهداری, تعمیر و پیگیری عملکرد
سرویس دوره ای شامل بررسی لولا, مفصل بازو, پیچ های پایه, سنسورها, باتری و تنظیمات کنترلر است. افزایش صدا, افتادگی لبه آزاد, حرکت سنگین یا بسته نشدن کامل می تواند نشانه لقی محور یا تغییر هندسه بازو باشد. افزایش نیروی موتور بدون رفع مشکل مکانیکی راه حل مناسبی نیست و فشار بیشتری به گیربکس وارد می کند. ابتدا حرکت دستی و وضعیت لولا بررسی می شود و سپس تنظیمات الکترونیکی ارزیابی خواهند شد.
خدمات فنی سازه سنتر با ثبت وزن شیشه, نوع بازو و تنظیمات اولیه می تواند عیب یابی را سریع تر انجام دهد. پس از تغییر چیدمان یا نصب مانع جدید, میدان حسگرها باید دوباره کنترل شود. قفل, باتری و خروج دستی نیز به آزمون دوره ای نیاز دارند. نگهداری پیشگیرانه باعث می شود افتادگی جزئی یا لقی مفصل پیش از ایجاد ضربه و توقف کامل شناسایی شود و عمر اپراتور, لولا و یراق افزایش یابد.
- قیمت بر اساس وزن, عرض و گشتاور واقعی لنگه بررسی شود.
- پیشنهادها با اپراتور و تجهیزات ایمنی هم سطح مقایسه گردند.
- خرید آنلاین با تصاویر و جهت دقیق بازشو آغاز شود.
- نقشه محل اپراتور و پایه بازو پیش از اجرا تأیید گردد.
- تنظیمات و مشخصات یراق هنگام تحویل ثبت شوند.
- سرویس لولا و بازو هم زمان با کنترل موتور انجام گیرد.
مدل تک لنگه لولایی برای دهانه ای مناسب است که فضای جانبی لازم برای حرکت کشویی وجود ندارد, اما شعاع کافی برای چرخش لنگه فراهم است. جهت بازشو, موقعیت مبلمان, اختلاف سطح و مسیر کاربران باید بررسی شوند. عرض و وزن شیشه نیز بر ظرفیت اپراتور اثر دارند. اگر شعاع حرکت با مسیر عبور تداخل داشته باشد, تغییر جهت بازشو یا استفاده از مدل دیگری باید پیش از تولید ارزیابی شود.
انتخاب بازو به سمت نصب اپراتور و جهت بازشدن لنگه وابسته است. بازوی فشاری با هل دادن و بازوی کششی با کشیدن لنگه حرکت را ایجاد می کند. هیچ کدام به صورت عمومی برتر نیستند و هندسه نصب باید تعیین کننده باشد. طول بازو, فاصله پایه از محور و زاویه مفصل ها بر گشتاور اثر دارند. نصب بازوی نامناسب می تواند حرکت را سنگین کند و فشار اضافی به موتور وارد سازد.
شیشه سکوریت و لمینت بر اساس ابعاد, وزن, نوع فریم و سطح ایمنی قابل بررسی هستند. در مدل فریم لس, محل سوراخ کاری و کیفیت یراق اهمیت بیشتری دارد و در مدل فریم دار, پروفیل از لبه شیشه محافظت می کند. وزن و عرض پنل باید هم زمان در انتخاب اپراتور و لولا لحاظ شوند. تمام برش ها و سوراخ ها پیش از تولید نهایی شیشه تأیید خواهند شد.
ابعاد و نوع شیشه, عرض لنگه, فریم, لولا, اپراتور روکار یا مخفی, نوع بازو, سنسورها, قفل و باتری بر قیمت اثر دارند. وضعیت چهارچوب, مسیر کابل و دشواری نصب نیز حجم اجرا را تغییر می دهد. دو درب با ظاهر مشابه ممکن است از نظر توان موتور و کیفیت یراق تفاوت زیادی داشته باشند. برآورد دقیق پس از بررسی وزن, شعاع حرکت و شرایط بهره برداری انجام می شود.
تصاویر کامل دهانه, ابعاد تقریبی, جهت بازشو, محل لولا, نوع کاربری و میزان تردد اطلاعات اولیه هستند. باید فضای دو سمت درب و موانع موجود در شعاع حرکت نیز مشخص شوند. نوع شیشه, فریم, قفل و تجهیزات کنترلی در پیشنهاد اولیه بررسی می شوند. بازدید فنی پیش از تولید برای کنترل چهارچوب, محور چرخش و مسیر برق ضروری است و از تغییرات ناگهانی هنگام نصب جلوگیری می کند.
افزایش صدا, افتادگی لبه آزاد, بسته نشدن کامل, حرکت ضربه ای یا واکنش نامنظم سنسور از علائم نیاز به بررسی هستند. علت ممکن است لقی لولا, شل شدن پایه بازو, اصطکاک کف یا تنظیم نامناسب کنترلر باشد. افزایش نیروی موتور بدون رفع ایراد مکانیکی می تواند خرابی را بیشتر کند. عیب یابی باید از حرکت دستی, محور و مفصل ها آغاز شود و سپس بخش الکترونیکی بررسی گردد.
جمع بندی
درب اتوماتیک شیشه ای تک لنگه لولایی برای عملکرد پایدار به هماهنگی وزن شیشه, عرض پنل, لولا, بازوی انتقال و ظرفیت اپراتور نیاز دارد. جهت بازشو باید با مسیر کاربران و شعاع آزاد محیط هماهنگ باشد و حسگرهای ایمنی نیز هر دو سمت لنگه را پوشش دهند. اپراتور روکار دسترسی ساده تری برای سرویس دارد, در حالی که مدل مخفی ظاهر یکپارچه تری ایجاد می کند و به زیرسازی دقیق نیازمند است. شیشه سکوریت یا لمینت, یراق فریم دار یا فریم لس و نوع قفل باید پیش از تولید نهایی مشخص شوند. برنامه ریزیی نگهداری لولا, مفصل بازو, پیچ های پایه, سنسور و باتری از افتادگی و بسته شدن خشن جلوگیری می کند. سازه سنتر با بررسی گشتاور لنگه, چهارچوب و شرایط تردد, امکان انتخاب اپراتور و یراق هماهنگ را فراهم می سازد. برای دریافت مشاوره, خرید آنلاین, ثبت سفارش یا استعلام قیمت روز می توان تصاویر دهانه, ابعاد اولیه و جهت بازشو را ارائه کرد تا پیشنهاد فنی متناسب آماده شود.
