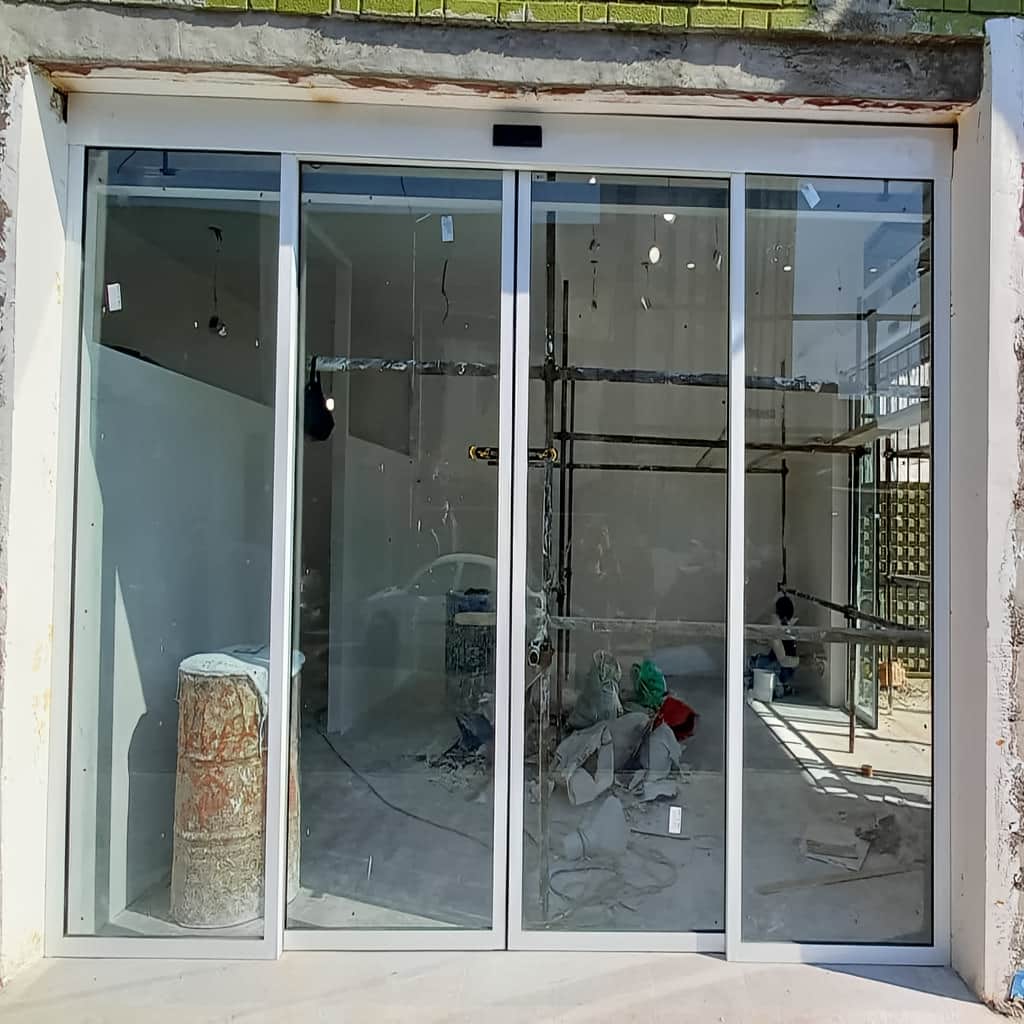

10 طرح درب اتوماتیک شیشه ای اداری کارتخوان
هماهنگی نوع کارتخوان با قفل الکترومکانیکی و ظرفیت اپراتور باعث می شود درب اتوماتیک شیشه ای اداری کارتخوان ورود کارکنان را بدون تأخیر کنترل کند و در استفاده روزانه فرسوده نشود. این سیستم باید پس از تأیید کارت, ابتدا قفل را آزاد کند و سپس فرمان حرکت را به کنترلر درب بفرستد؛ زیرا جابه جایی شیشه پیش از آزادشدن قفل, فشار نامناسبی به موتور, تسمه و اتصالات وارد می کند. درب اتوماتیک شیشه ای اداری کارتخوان می تواند به صورت کشویی تک لنگه, دولنگه, تلسکوپی, لولایی, فریم لس یا فریم دار اجرا شود و هر طرح به فضای نصب, سطح امنیت و حجم تردد متفاوتی نیاز دارد. شیشه سکوریت, پروفیل آلومینیومی, سنسور ایمنی, کارتخوان, کنترلر دسترسی, شستی خروج, منبع تغذیه و باتری پشتیبان اجزایی هستند که باید از نظر ولتاژ, منطق فرمان و ظرفیت کاری هماهنگ باشند. برسی ناقص مسیر کابل, جهت خروج اضطراری یا وضعیت درب هنگام قطع برق می تواند امنیت یا امکان تخلیه را مختل کند. عوامل مؤثر بر قیمت شامل ابعاد, مدل بازشو, نوع کارتخوان, ظرفیت ثبت کاربران, قفل, اپراتور, شیشه و جزئیات نصب هستند. سازه سنتر با بررسی ساختار ورودی و سیاست دسترسی مجموعه, سفارش را طوری تنظیم می کند که کنترل تردد, دوام مکانیکی و نگهداری فنی در یک سامانه منسجم قرار گیرند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| نوع کارتخوان | کارتخوان فرمان مجاز یا غیرمجاز را به کنترلر دسترسی ارسال می کند و سرعت پاسخ آن بر زمان بازشدن درب اداری اثر می گذارد. | نوع کارت, ظرفیت کاربر و روش ثبت گزارش با سیاست مجموعه هماهنگ شود. |
| کنترلر دسترسی | کنترلر اطلاعات کاربران را پردازش می کند و از طریق خروجی رله, قفل و اپراتور درب شیشه ای را به ترتیب فعال می سازد. | تعداد ورودی, خروجی و قابلیت ثبت رویداد پیش از خرید بررسی شود. |
| قفل الکترومکانیکی | قفل مسیر حرکت شیشه را در حالت بسته ایمن نگه می دارد و باید پیش از شروع حرکت اپراتور به طور کامل آزاد شود. | نوع قفل با مدل کشویی یا لولایی و منطق قطع برق تطبیق داده شود. |
| اپراتور درب | موتور, کنترلر, تسمه و ریل اپراتور حرکت شیشه را انجام می دهند و ظرفیت آن ها باید با وزن لنگه و تردد اداری متناسب باشد. | توان موتور فقط بر اساس عرض دهانه تعیین نشود و وزن واقعی شیشه محاسبه گردد. |
| شیشه سکوریت | شیشه سکوریت نمای شفاف ایجاد می کند و ضخامت آن بر وزن لنگه, ظرفیت هنگر و انتخاب یراق آلات اثر مستقیم دارد. | ضخامت شیشه با ارتفاع, عرض, نوع فریم و محل اتصالات هماهنگ شود. |
| سنسور ایمنی | سنسور ایمنی حضور فرد یا وسیله را در مسیر بسته شدن تشخیص می دهد و از برخورد لنگه با کاربر جلوگیری می کند. | تمام عرض عبور و لبه های متحرک بدون نقطه کور پوشش داده شوند. |
| شستی خروج | شستی خروج از سمت داخل, بدون نیاز به کارت فرمان بازشدن صادر می کند و مسیر خروج کارکنان را ساده و قابل کنترل نگه می دارد. | محل نصب باید قابل دسترسی باشد و با مسیر تخلیه تداخل نداشته باشد. |
| برق اضطراری | باتری پشتیبان و منبع تغذیه پایدار عملکرد کنترلر, قفل و اپراتور را هنگام افت یا قطع برق مدیریت می کنند. | وضعیت باز یا بسته ماندن درب در قطع برق پیش از اجرا مشخص شود. |
| نگهداری سامانه | کنترل ریل, قفل, کارتخوان, کابل ها و گزارش خطا از توقف ناگهانی و بازشدن نامنظم درب جلوگیری می کند. | برنامه سرویس مکانیکی و کنترل دسترسی به صورت هماهنگ تنظیم شود. |
اطلاعات تماس
کاربرد و منطق عملکرد درب اتوماتیک اداری کارتخوان
درب اتوماتیک اداری کارتخوان فقط یک ورودی شیشه ای مجهز به کارت نیست, بلکه از دو سامانه وابسته تشکیل می شود: بخش کنترل دسترسی هویت کاربر را بررسی می کند و بخش اپراتور حرکت مکانیکی درب را انجام می دهد. ارتباط این دو سامانه باید با ترتیب زمانی مشخص برقرار شود. پس از خواندن کارت, کنترلر ابتدا مجوز را ارزیابی می کند, قفل را آزاد می سازد و سپس خروجی بازشدن را فعال می کند. در سمت خروج نیز شستی, حسگر یا کارتخوان دوم می تواند فرمان مناسب را صادر کند. این ساختار برای دفتر اداری, اتاق مدیریت, بخش بایگانی, فضای مالی و محدوده کارکنان کاربرد دارد. مزیت اصلی آن ثبت ورود, محدودکردن دسترسی و حذف بازکردن دستی است, اما سطح امنیت به نوع قفل, تنظیم نرم افزار و نحوه سیم کشی وابسته خواهد بود.
کنترل ورود کارکنان با ثبت رویداد
کارتخوان شناسه ذخیره شده روی کارت یا تگ را دریافت می کند و آن را برای تصمیم گیری به کنترلر می فرستد. کنترلر بر اساس فهرست کاربران, ساعت مجاز و سطح دسترسی مشخص می کند که فرمان بازشدن صادر شود یا خیر. در سامانه هایی که حافظه ثبت رویداد دارند, زمان ورود, شناسه کاربر و وضعیت مجاز یا غیرمجاز ذخیره می شود. این اطلاعات برای مدیریت دسترسی مفید است, اما باید ظرفیت حافظه و روش انتقال گزارش پیش از انتخاب تجهیزات مشخص شوند.
سرعت پاسخ نیز اهمیت عملی دارد. اگر ارتباط کارتخوان با کنترلر کند باشد یا قفل با تأخیر آزاد شود, کاربر چند بار کارت را نزدیک می کند و فرمان های تکراری ایجاد می شوند. تنظیم مدت فعال بودن رله باید به اندازه ای باشد که قفل آزاد شود و اپراتور چرخه حرکت را آغاز کند. زمان بسیار کوتاه می تواند درب را پیش از عبور کامل دوباره قفل کند و زمان بیش از حد طولانی, سطح کنترل دسترسی را کاهش می دهد.
تفکیک ورودی عمومی و بخش اداری
در بسیاری از مجموعه ها, ورودی اصلی برای مراجعه کنندگان آزاد است, اما بخش اداری داخلی باید فقط برای کارکنان مجاز باز شود. درب شیشه ای کارتخوان در این نقطه می تواند شفافیت معماری را حفظ کند و هم زمان مرز دسترسی ایجاد نماید. مدل کشویی برای مسیر مستقیم مناسب است و مدل لولایی در دهانه ای کاربرد دارد که فضای جانبی کافی برای حرکت شیشه وجود ندارد. انتخاب نوع درب باید با عرض راهرو و مسیر رفت وآمد هماهنگ شود.
در بخش هایی مانند بایگانی, امور مالی یا اتاق سرور, سیاست دسترسی ممکن است سخت گیرانه تر باشد. در این شرایط, کارتخوان می تواند با رمز, اثر انگشت یا مجوز چندمرحله ای ترکیب شود. با این حال, افزایش روش های شناسایی بدون طراحی درست خروج اضطراری منطقی نیست. افراد داخل بخش باید در شرایط خطر بتوانند از مسیر تعیین شده خارج شوند. نوع قفل و منطق کنترلر باید میان امنیت ورود و ایمنی خروج تعادل برقرار کند.
ده طرح اجرایی برای ساختارهای اداری مختلف
طرح های قابل اجرا شامل کشویی تک لنگه فریم دار, کشویی تک لنگه فریم لس, کشویی دولنگه, تلسکوپی, لولایی تک لنگه, لولایی دولنگه, شیشه مات, شیشه شفاف, مدل دارای کارتخوان دوطرفه و مدل ترکیبی کارتخوان با رمز یا اثر انگشت هستند. این طرح ها فقط از نظر ظاهر متفاوت نیستند؛ هرکدام به اپراتور, قفل, کابل کشی و منطق فرمان مخصوصی نیاز دارند. برای نمونه, قفل درب کشویی با قفل مناسب درب لولایی ساختار یکسانی ندارد.
شیشه مات برای اتاقی مناسب است که حفظ حریم دید اهمیت دارد, در حالی که شیشه شفاف ارتباط بصری راهرو و فضای اداری را حفظ می کند. مدل دولنگه عرض عبور بیشتری فراهم می سازد و مدل تلسکوپی برای دهانه محدود قابل بررسی است. کارتخوان دوطرفه امکان ثبت ورود و خروج را ایجاد می کند, اما به کنترلر دارای ورودی کافی نیاز دارد. انتخاب نهایی باید با فضای نصب, سطح امنیت, تعداد کاربران و برنامه نگهداری هماهنگ شود.
- نوع کنترل دسترسی بر اساس تعداد کاربران و سطح امنیت تعیین شود.
- قفل پیش از صدور فرمان حرکت اپراتور آزاد گردد.
- مدل بازشو با عرض راهرو و فضای جانبی هماهنگ شود.
- خروج اضطراری مستقل از خطای کارتخوان قابل انجام باشد.
- زمان فعال بودن رله با چرخه کامل عبور تنظیم شود.
- ثبت رویداد و ظرفیت حافظه کنترلر پیش از انتخاب بررسی گردد.
ساختار کارتخوان, قفل و اپراتور شیشه ای
عملکرد قابل اعتماد این درب به هماهنگی لایه کنترل دسترسی با اجزای مکانیکی وابسته است. کارتخوان فقط اطلاعات کارت را دریافت می کند و تصمیم اصلی معمولاً در کنترلر انجام می شود. کنترلر خروجی قفل و فرمان بازشدن اپراتور را مدیریت می کند و منبع تغذیه باید جریان کافی برای هر دو بخش فراهم سازد. در قسمت مکانیکی, موتور, تسمه, ریل, هنگر یا بازوی لولایی وزن شیشه را جابه جا می کنند. اگر قفل به موقع آزاد نشود, موتور با مانع ثابت روبه رو می شود و احتمال ثبت خطا یا استهلاک قطعات افزایش می یابد. سنسور ایمنی نیز باید مستقل از مجوز کارت عمل کند؛ یعنی حتی پس از تأیید دسترسی, حضور فرد در مسیر بسته شدن را تشخیص دهد. طراحی صحیح, ارتباط میان امنیت, حرکت نرم و خروج ایمن را برقرار می کند.
ارتباط کارتخوان و کنترلر دسترسی
کارتخوان می تواند اطلاعات را از طریق رابط سیمی به کنترلر منتقل کند. نوع رابط باید با ورودی کنترلر سازگار باشد و کابل در مسیر جدا از سیم های قدرت قرار گیرد تا نویز الکتریکی کاهش پیدا کند. فاصله کارتخوان تا کنترلر, کیفیت کابل و نحوه اتصال شیلد بر پایداری ارتباط اثر دارند. نصب کابل در کنار موتور یا منبع تغذیه بدون جداسازی مناسب ممکن است باعث خواندن نامنظم کارت یا قطع موقت ارتباط شود.
کنترلر باید تعداد کارتخوان های مورد نیاز, خروجی رله, ورودی شستی خروج و ورودی سنسور وضعیت درب را پشتیبانی کند. سنسور وضعیت مشخص می کند که درب واقعاً بسته شده است یا خیر. این قابلیت می تواند بازماندن غیرمجاز یا بسته نشدن کامل را گزارش کند. اگر قرار است ورود و خروج هر دو ثبت شوند, باید برای هر سمت کارتخوان یا روش ثبت جداگانه در نظر گرفته شود و ظرفیت نرم افزار نیز با این ساختار هماهنگ باشد.

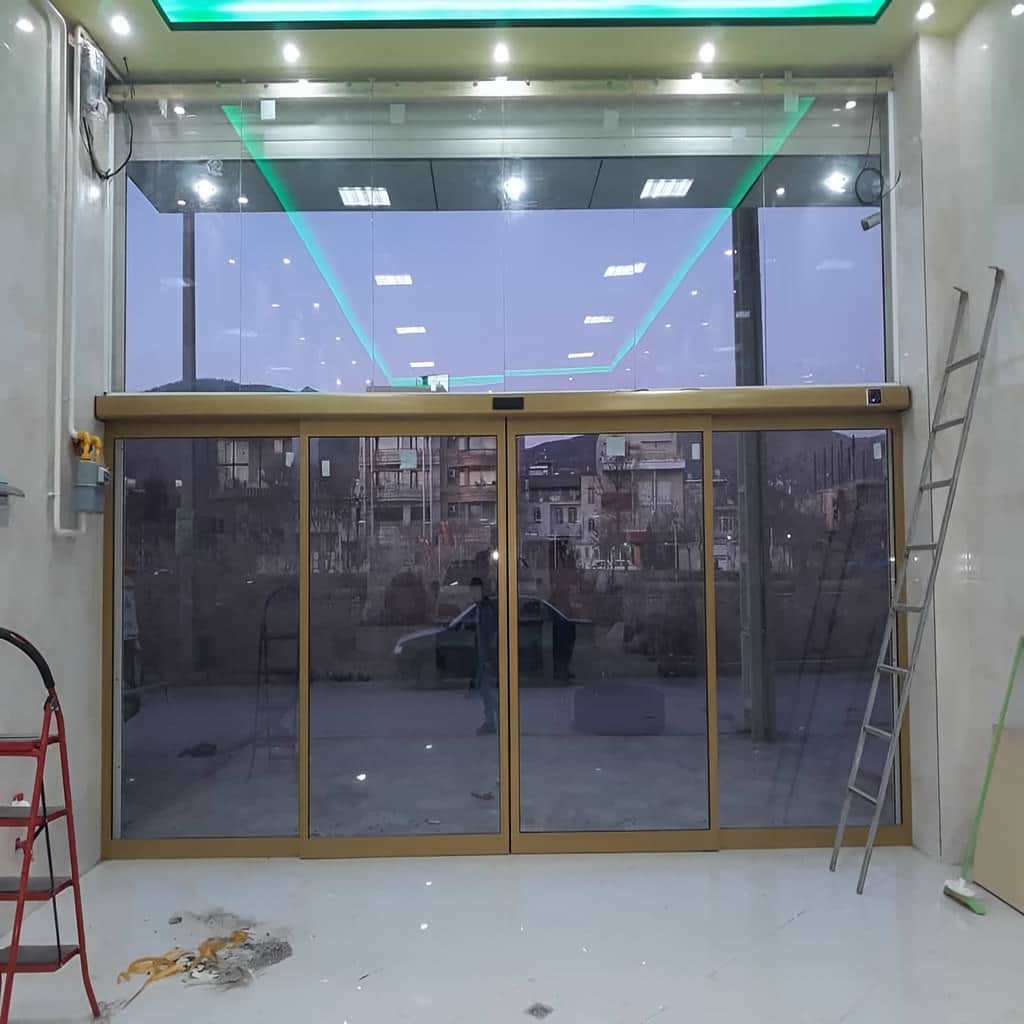

قفل مناسب برای درب کشویی یا لولایی
قفل الکترومکانیکی در مدل کشویی معمولاً حرکت لنگه یا مکانیزم اپراتور را در حالت بسته محدود می کند. در درب لولایی ممکن است از قفل برقی, مگنت یا یراق مخصوص استفاده شود. انتخاب قفل باید بر اساس وزن لنگه, جهت بازشو, سطح امنیت و رفتار مورد انتظار در قطع برق انجام شود. قفل نامتناسب ممکن است به طور کامل آزاد نشود یا در زمان بسته شدن با لنگه هم راستا نباشد.
منطق ایمنی قفل اهمیت زیادی دارد. بعضی قفل ها با قطع برق آزاد می شوند و برخی در حالت بی برق بسته می مانند. انتخاب میان این دو وضعیت باید با الزامات خروج, محل نصب و سیاست امنیتی مجموعه هماهنگ شود. در مسیرهای تخلیه, قفل نباید مانع خروج افراد شود. همچنین تأخیر کوتاهی میان آزادشدن قفل و حرکت اپراتور لازم است تا زبانه یا مگنت از درگیری خارج شود و موتور تحت فشار قرار نگیرد.
اپراتور و شیشه متناسب با تردد اداری
اپراتور کشویی باید بر اساس وزن شیشه, عرض لنگه و تعداد چرخه های روزانه انتخاب شود. موتور نیروی حرکت را تولید می کند, تسمه آن را انتقال می دهد و هنگرها وزن شیشه را روی ریل نگه می دارند. در مدل لولایی, بازوی اتوماتیک گشتاور لازم را ایجاد می کند و لولا وزن لنگه را تحمل می نماید. در هر دو مدل, استفاده از موتور قوی برای جبران نصب مکانیکی ضعیف راه حل مناسبی نیست.

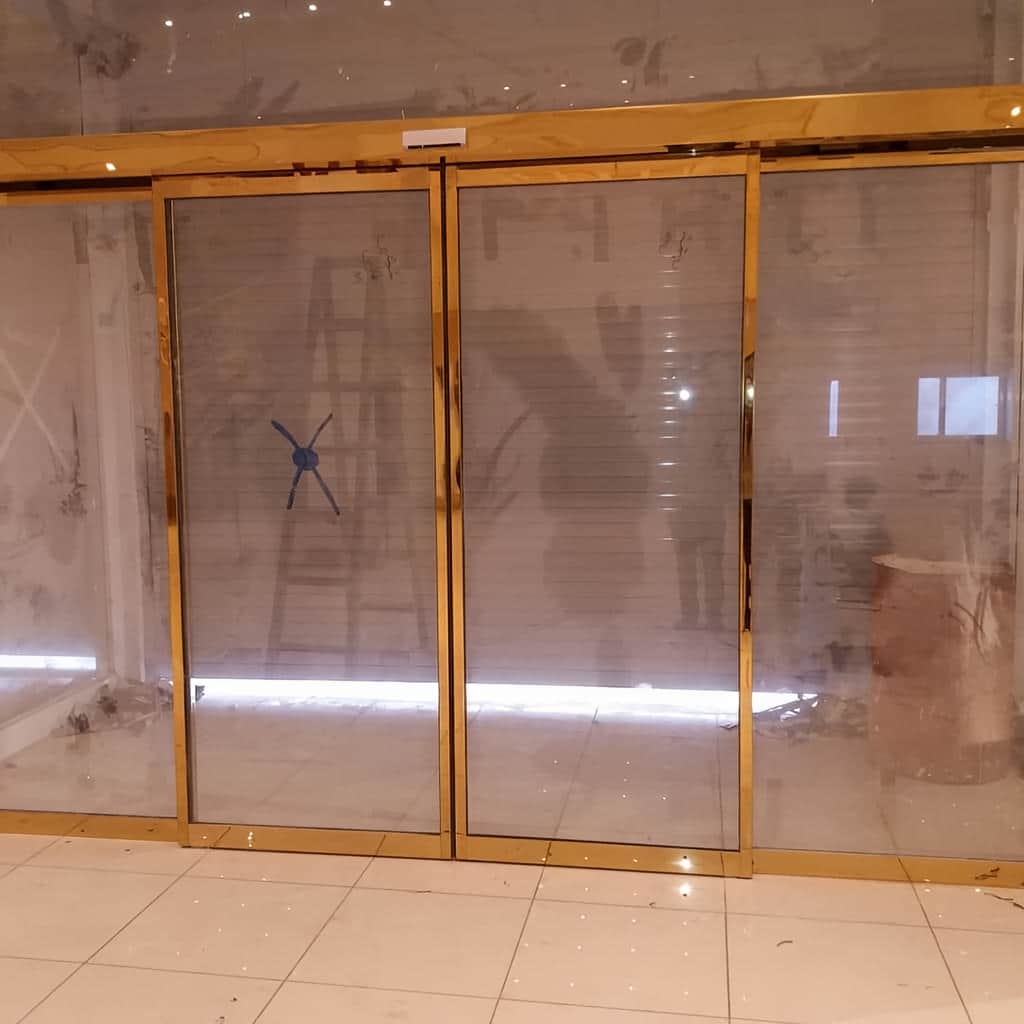

شیشه سکوریت می تواند به صورت فریم دار یا فریم لس اجرا شود. فریم آلومینیومی از لبه محافظت می کند و محل مناسبی برای نصب برخی یراق آلات فراهم می سازد. مدل فریم لس ظاهر شفاف تری دارد, اما اتصالات آن باید با دقت بیشتری انتخاب شوند. وزن نهایی شیشه پیش از تعیین ظرفیت اپراتور محاسبه می شود. سرعت و نقطه توقف نیز پس از نصب با وزن واقعی تنظیم خواهند شد.
- رابط کارتخوان و ورودی کنترلر از نظر فنی سازگار باشند.
- کابل فرمان از مسیر قدرت و موتور تفکیک شود.
- کنترلر ورودی لازم برای شستی و سنسور وضعیت را داشته باشد.
- نوع قفل با مدل بازشو و رفتار قطع برق هماهنگ گردد.
- اپراتور بر اساس وزن شیشه و تعداد تردد انتخاب شود.
- سنسور ایمنی مستقل از مجوز کارت عملکرد خود را حفظ کند.

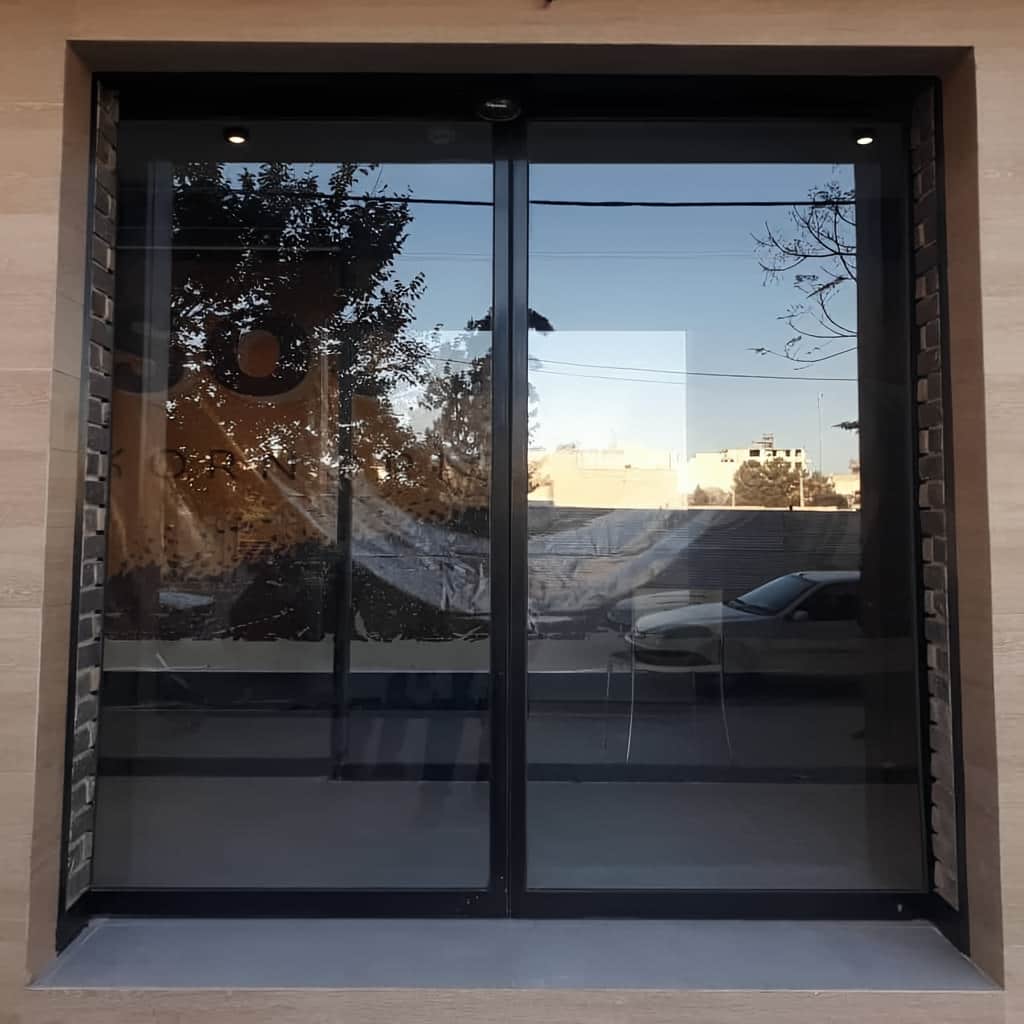

اندازه گیری, کابل کشی و نصب استاندارد سامانه
نصب درب اداری کارتخوان از دو مسیر موازی تشکیل می شود: مسیر مکانیکی شامل دهانه, شیشه, ریل یا لولا است و مسیر کنترلی شامل کارتخوان, قفل, منبع تغذیه و کابل فرمان می شود. اگر یکی از این دو مسیر بدون توجه به دیگری اجرا شود, احتمال اصلاحات بعدی افزایش می یابد. محل کارتخوان باید پیش از ساخت شیشه و نصب فریم مشخص شود تا کابل از مسیر ایمن و مخفی عبور کند. دهانه نیز از نظر عرض, ارتفاع, فضای جانبی, تراز کف و استحکام زیرسازی اندازه گیری می شود. جای کنترلر باید برای سرویس قابل دسترسی باشد و منبع تغذیه در محیط محافظت شده نصب گردد. هماهنگی نقشه برق با نقشه مکانیکی باعث می شود قفل, سنسور و اپراتور بدون کابل نمایان یا اتصال موقت راه اندازی شوند.
اندازه گیری دهانه و تعیین مدل بازشو
عرض مفید عبور پس از کسر پنل ثابت, هم پوشانی, فریم و فضای توقف محاسبه می شود. در مدل کشویی, فضای جانبی باید برای جمع شدن کامل لنگه وجود داشته باشد. اگر راهرو باریک باشد, مدل تلسکوپی یا لولایی ممکن است کارایی بیشتری ایجاد کند. ارتفاع دهانه نیز همراه با فضای اپراتور و کاور بررسی می شود. ثبت اندازه در چند نقطه, انحراف کف یا دیوار را مشخص می کند.
محل قرارگیری کارتخوان باید با جهت نزدیک شدن کاربر هماهنگ باشد. نصب آن در گوشه دور, پشت مانع یا روی سطح فلزی نامناسب می تواند استفاده را دشوار کند. فاصله تا لبه درب باید طوری باشد که کاربر پس از ارائه کارت, در مسیر حرکت شیشه قرار نگیرد. در مدل لولایی, کارتخوان نباید داخل قوس بازشو نصب شود. طراحی محل استفاده از کارت بخشی از اندازه گیری اجرایی محسوب می شود.
مسیر کابل و تغذیه تجهیزات
کابل کارتخوان, شستی خروج, قفل و سنسور وضعیت باید به محل کنترلر هدایت شوند. مسیر بهتر است داخل فریم, داکت یا زیرسازی محفوظ اجرا شود و امکان دسترسی برای تعمیر باقی بماند. استفاده از اتصال های موقت یا عبور سیم از کنار لبه شیشه, احتمال قطعی و آسیب را افزایش می دهد. کابل ارتباطی نیز نباید در فاصله طولانی کنار سیم موتور یا برق اصلی قرار گیرد.
منبع تغذیه باید جریان مورد نیاز قفل, کارتخوان و کنترلر را بدون افت ولتاژ تأمین کند. اپراتور درب ممکن است ورودی برق مستقل داشته باشد و فرمان آن فقط از طریق رله دریافت شود. اتصال مستقیم تجهیزات بدون بررسی ولتاژ و نوع خروجی می تواند به کنترلر آسیب بزند. باتری پشتیبان نیز باید برای مدت و سناریوی مورد نیاز انتخاب شود و عملکرد آن در قطع برق واقعی آزمایش گردد.
تنظیم توالی فرمان و آزمون ایمنی
پس از نصب, ابتدا قفل و کنترلر بدون حرکت درب آزمایش می شوند. کارت مجاز باید قفل را آزاد کند و کارت غیرمجاز نباید خروجی ایجاد نماید. سپس فرمان اپراتور به مدار افزوده می شود و تأخیر میان آزادشدن قفل و شروع حرکت تنظیم می گردد. در پایان چرخه, درب باید کامل بسته شود و قفل پس از قرارگیری صحیح لنگه فعال گردد. قفل شدن زودهنگام می تواند به شیشه یا موتور فشار وارد کند.
آزمون کامل شامل کارت مجاز, کارت مسدود, شستی خروج, قطع شبکه, قطع برق, حضور مانع و بازماندن درب است. سنسور ایمنی باید حتی در صورت مجازبودن کارت, از بسته شدن روی فرد جلوگیری کند. وضعیت اضطراری نیز باید مطابق طراحی عمل نماید. ثبت نتیجه آزمون و تنظیمات کنترلر, نگهداری بعدی را ساده تر می کند. تحویل سامانه بدون آزمایش سناریوهای خطا, تنها بازشدن عادی را تأیید می کند و برای بهره برداری اداری کافی نیست.
- مدل بازشو پس از محاسبه عرض مفید انتخاب شود.
- کارتخوان خارج از مسیر حرکت شیشه نصب گردد.
- کابل فرمان از سیم برق موتور جدا نگه داشته شود.
- منبع تغذیه بر اساس جریان مجموع تجهیزات انتخاب شود.
- توالی آزادشدن قفل و حرکت اپراتور تنظیم گردد.
- قطع برق و خروج اضطراری پیش از تحویل آزمایش شوند.

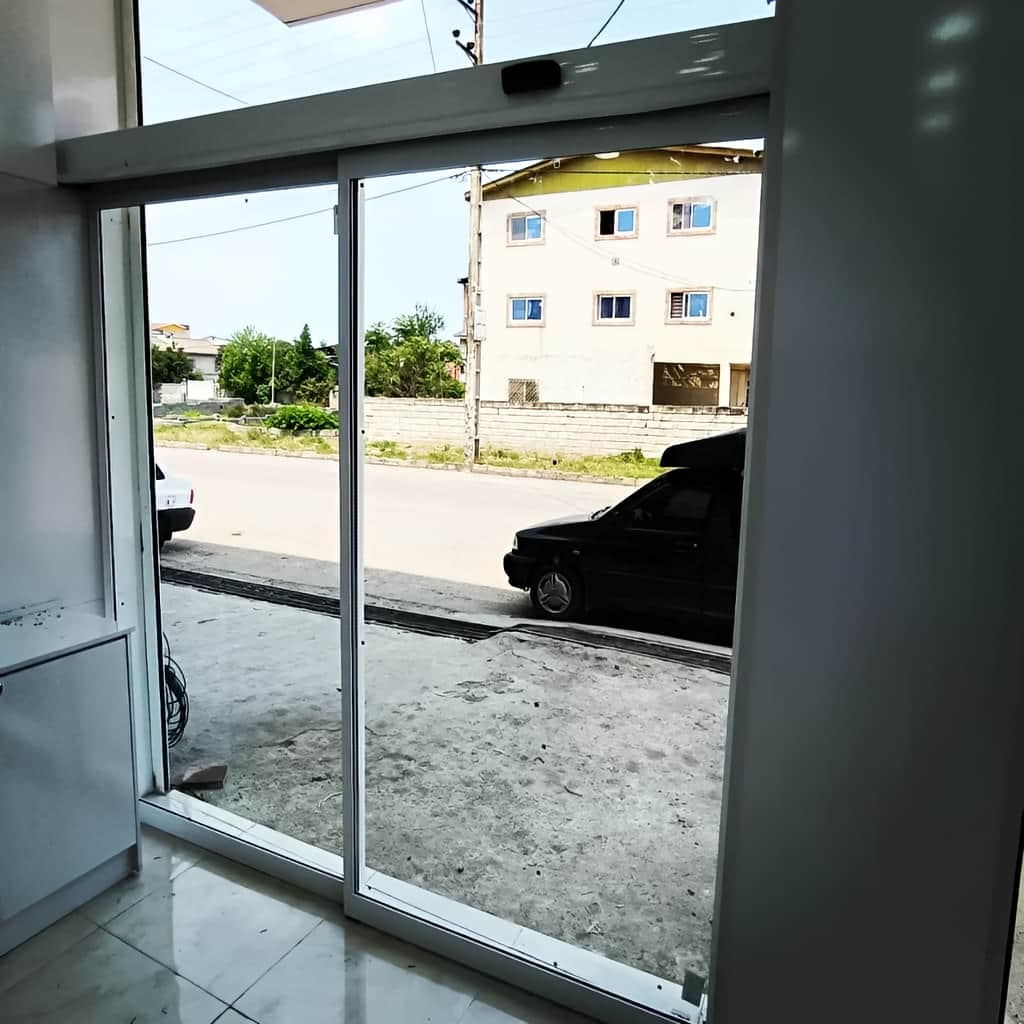

قیمت, سفارش و خدمات سازه سنتر
قیمت درب اتوماتیک شیشه ای اداری کارتخوان به ترکیب تجهیزات کنترل دسترسی و ساختار مکانیکی درب وابسته است. مدل کشویی, لولایی یا تلسکوپی, ابعاد شیشه, نوع فریم, ظرفیت موتور و کیفیت یراق آلات بخش مکانیکی سفارش را شکل می دهند. در بخش کنترلی نیز نوع کارتخوان, ظرفیت کنترلر, تعداد کاربران, قابلیت گزارش گیری, قفل, شستی خروج, سنسور وضعیت و باتری پشتیبان مؤثر هستند. شرایط کابل کشی, استحکام زیرسازی و نیاز به اتصال با سامانه های داخلی مجموعه نیز حجم اجرا را تغییر می دهد. سازه سنتر پیش از برآورد نهایی, سیاست دسترسی و شرایط دهانه را هم زمان بررسی می کند تا تجهیزات ناسازگار انتخاب نشوند. این روش باعث می شود هزینه اولیه با دوام, سطح امنیت و قابلیت نگهداری سامانه متعادل باشد.
عوامل فنی مؤثر بر قیمت نهایی
ابعاد شیشه بر وزن لنگه و ظرفیت اپراتور اثر می گذارد. مدل دولنگه یا تلسکوپی نیز به قطعات حرکتی بیشتری نسبت به مدل تک لنگه نیاز دارد. نوع فریم, ضخامت شیشه و زیرسازی ریل از دیگر عوامل مکانیکی هستند. در بخش دسترسی, کارتخوان ساده با سامانه دارای گزارش گیری, ارتباط شبکه یا شناسایی چندمرحله ای مشخصات متفاوتی دارد. انتخاب باید مطابق نیاز واقعی انجام شود و نه صرفاً بر اساس تعداد قابلیت ها.
نوع قفل و منبع تغذیه نیز در برآورد اهمیت دارند. قفل باید با درب و منطق ایمنی سازگار باشد و منبع تغذیه ظرفیت کافی برای کارکرد پایدار داشته باشد. اگر کابل کشی آماده نباشد یا کنترلر باید به شبکه داخلی متصل شود, اجرای زیرساخت بخشی از سفارش خواهد بود. مقایسه پیشنهادها باید با فهرست تجهیزات یکسان انجام شود؛ زیرا حذف سنسور وضعیت یا باتری می تواند مبلغ را تغییر دهد, اما عملکرد نهایی را نیز محدود می کند.
مراحل سفارش و تأیید نقشه اجرایی
ثبت سفارش با دریافت ابعاد تقریبی, تصویر دهانه, تعداد کاربران و روش مطلوب ورود آغاز می شود. سپس مدل بازشو, نوع کارتخوان, محل شستی خروج و وضعیت مورد انتظار هنگام قطع برق تعیین می گردد. بازدید فنی برای اندازه گیری نهایی, بررسی زیرسازی و مشخص کردن مسیر کابل انجام می شود. این اطلاعات مبنای انتخاب اپراتور, تولید شیشه و طراحی مدار کنترل قرار می گیرند.
پیش از اجرا باید نقشه اتصال کارتخوان, کنترلر, قفل و اپراتور تأیید شود. محل نصب تجهیزات, رنگ فریم, نوع شیشه و دسترسی سرویس نیز ثبت می شوند. اگر سامانه با شبکه, حضور و غیاب یا سیستم دیگری ارتباط دارد, مسئولیت و روش اتصال باید روشن باشد. مشخص بودن این جزئیات از تغییرات ناگهانی هنگام نصب جلوگیری می کند و امکان آزمون مرحله ای سامانه را فراهم می سازد.
نگهداری و پشتیبانی کنترل دسترسی
سرویس دوره ای فقط به تمیزکاری ریل محدود نمی شود. کارتخوان, قفل, منبع تغذیه, باتری, شستی خروج و گزارش خطا نیز باید بررسی شوند. کندشدن بازشدن ممکن است ناشی از افت ولتاژ قفل باشد, نه خرابی موتور. همچنین بسته نشدن کامل شیشه می تواند مانع فعال شدن قفل شود. عیب یابی باید ارتباط میان بخش مکانیکی و کنترلی را در نظر بگیرد.
خدمات فنی سازه سنتر با ثبت مدل تجهیزات, تنظیمات رله و سوابق تعمیر می تواند تشخیص خطا را سریع تر کند. فهرست کاربران و نسخه پشتیبان تنظیمات کنترلر نیز باید مطابق سیاست مجموعه نگهداری شود. پس از تغییر چیدمان یا تعویض شیشه, محل کارتخوان و سنسور ممکن است نیاز به تنظیم داشته باشد. آزمایش منظم قطع برق و شستی خروج, اطمینان می دهد که امنیت ورود به مانع ایمنی خروج تبدیل نمی شود.
- قیمت بر اساس تجهیزات مکانیکی و کنترلی کامل بررسی شود.
- تعداد کاربران و نیاز گزارش گیری پیش از سفارش مشخص گردد.
- نقشه ارتباط قفل و اپراتور قبل از اجرا تأیید شود.
- مسیر کابل و محل کنترلر برای سرویس قابل دسترسی باشد.
- تنظیمات و فهرست کاربران به صورت ایمن پشتیبان گیری شوند.
- خروج اضطراری و عملکرد باتری به طور دوره ای آزمایش گردد.
کارتخوان اطلاعات کارت را به کنترلر دسترسی می فرستد. کنترلر پس از تأیید کاربر, خروجی رله را فعال می کند تا ابتدا قفل آزاد شود و سپس فرمان بازشدن به اپراتور برسد. ترتیب این دو فرمان اهمیت دارد؛ زیرا حرکت درب در حالت قفل به موتور و یراق فشار وارد می کند. مدت فعال بودن خروجی نیز باید با زمان عبور و چرخه کامل باز و بسته شدن هماهنگ شود.
انتخاب به محل نصب, مسیر خروج و سیاست امنیتی بستگی دارد. در بعضی مسیرها لازم است قفل هنگام قطع برق آزاد شود تا خروج افراد محدود نشود. در بخش های امنیتی ممکن است بسته ماندن اهمیت بیشتری داشته باشد, اما مسیر تخلیه باید جداگانه تأمین شود. این تصمیم نباید فقط بر اساس نوع قفل گرفته شود و لازم است وضعیت اپراتور, باتری پشتیبان و سناریوی اضطراری نیز هم زمان بررسی شوند.
کارتخوان فقط مجوز ورود را بررسی می کند و جایگزین سنسور ایمنی نیست. پس از تأیید کارت, ممکن است فرد, وسیله یا مانعی در مسیر بسته شدن قرار داشته باشد. سنسور ایمنی این حضور را تشخیص می دهد و حرکت درب را متوقف یا معکوس می کند. حذف سنسور می تواند خطر برخورد ایجاد کند. کنترل دسترسی و ایمنی حرکت دو وظیفه جدا دارند و باید در کنار یکدیگر اجرا شوند.
مدل بازشو, ابعاد شیشه, نوع فریم, ظرفیت اپراتور, کارتخوان, کنترلر, قفل, باتری و سنسورها بر قیمت اثر دارند. تعداد کاربران, گزارش گیری و اتصال شبکه نیز مشخصات بخش کنترلی را تغییر می دهند. وضعیت زیرسازی و مسیر کابل ممکن است اجرای تکمیلی لازم داشته باشد. برآورد دقیق پس از اندازه گیری دهانه و تعیین سیاست دسترسی انجام می شود و مقایسه باید بر اساس تجهیزات هم سطح باشد.
ابعاد تقریبی دهانه, تصاویر ورودی, مدل بازشوی مورد نظر, تعداد کاربران و سطح امنیت اطلاعات اولیه هستند. باید مشخص شود ورود با کارت انجام می شود یا ترکیب کارت با رمز و اثر انگشت لازم است. وضعیت خروج, قطع برق, گزارش گیری و اتصال شبکه نیز اهمیت دارد. بازدید فنی برای ثبت ابعاد, بررسی شاسی و تعیین مسیر کابل, انتخاب اپراتور و کنترلر را دقیق تر می کند.
خوانده نشدن کارت, تأخیر در آزادشدن قفل, بازشدن ناقص, بسته نشدن شیشه یا ثبت خطای مکرر از علائم نیاز به بررسی هستند. علت ممکن است از کابل, منبع تغذیه, قفل, کنترلر یا بخش مکانیکی درب باشد. تعویض موتور بدون بررسی مدار فرمان منطقی نیست. عیب یابی باید توالی کارتخوان تا قفل و اپراتور را مرحله به مرحله آزمایش کند تا قطعه سالم بدون دلیل تعویض نشود.
جمع بندی
درب اتوماتیک شیشه ای اداری کارتخوان باید به صورت یک سامانه یکپارچه طراحی شود, زیرا کارتخوان, کنترلر, قفل, اپراتور و سنسور ایمنی به ترتیب مشخصی با یکدیگر کار می کنند. انتخاب مدل کشویی, تلسکوپی یا لولایی به عرض دهانه, فضای جانبی و مسیر عبور وابسته است و نوع شیشه سکوریت و فریم نیز بر وزن و ظرفیت موتور اثر دارد. در بخش کنترل دسترسی, تعداد کاربران, گزارش گیری, شستی خروج, سنسور وضعیت و رفتار قفل در قطع برق باید پیش از سفارش تعیین شوند. کابل کشی استاندارد و منبع تغذیه متناسب, از تأخیر فرمان و خطاهای نامنظم جلوگیری می کنند. برنامه ریزیی سرویس مکانیکی و بررسی دوره ای باتری و قفل نیز دوام سامانه را افزایش می دهد. سازه سنتر با ارزیابی فنی ورودی و سیاست دسترسی, امکان انتخاب تجهیزات سازگار و اجرای منظم تر را فراهم می کند. برای دریافت مشاوره تخصصی, ثبت سفارش یا استعلام قیمت روز می توان تصاویر دهانه, تعداد کاربران و نیازهای کنترلی مجموعه را ارائه کرد تا پیشنهاد اجرایی دقیق تری آماده شود.
