13 طرح حفاظ پنجره قوسی کتیبه دار
تنظیم دقیق شعاع قوس و ارتفاع کتیبه باعث می شود حفاظ پس از نصب با فرم پنجره هماهنگ بماند و وزن تزئینات نیز بدون تغییر شکل به چهارچوب منتقل شود. حفاظ پنجره قوسی کتیبه دار از قاب پیرامونی, عضو منحنی, بخش کتیبه, میله های باربر, قطعات تزئینی و صفحات مهار تشکیل می شود و تناسب هر جزء بر دوام و ظاهر نهایی اثر دارد. طرح های نیم دایره, قوس کم خیز, رومی, فرفورژه, گل مرکزی, خورشیدی, شبکه ای, لیزری, میله عمودی, قاب دوبل, برجسته, بازشو و ترکیبی از نظر وزن, نورگیری, تعداد جوش و روش نصب متفاوت هستند. حفاظ پنجره قوسی کتیبه دار نباید فقط از روی تصویر انتخاب شود؛ شعاع واقعی پنجره, جنس دیوار, ضخامت پروفیل, محل دستگیره و ظرفیت نقاط اتصال باید برسی شوند. اگر کتیبه سنگین روی قاب سبک قرار گیرد یا قوس فقط به قطعات تزئینی متصل شود, احتمال تاب چهارچوب و افتادگی بخش بالایی افزایش می یابد. کیفیت خم کاری, تقارن اجزا, پوشش ضدزنگ, رنگ کوره ای, بسته بندی و امکان نظافت نیز از معیارهای اصلی سفارش هستند. قیمت نهایی به ابعاد, متریال, پیچیدگی کتیبه, تعداد قطعات, نوع یراق آلات و شرایط اجرا وابسته است. سازه سنتر با کنترل فنی نقشه و محل مهار, امکان سفارش مدلی را فراهم می کند که زیبایی قوس, امنیت پنجره و نگهداری منطقی را هم زمان حفظ کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| شعاع قوس | شعاع قوس تعیین می کند عضو منحنی چگونه با فرم پنجره, قاب نما و ارتفاع کتیبه هماهنگ شود و نیرو را به اضلاع منتقل کند. | قوس باید از روی اندازه واقعی بازشو ترسیم شود. |
| ارتفاع کتیبه | ارتفاع کتیبه بر نسبت بخش تزئینی به شبکه اصلی, میزان نورگیری و مرکز ثقل حفاظ اثر مستقیم دارد. | کتیبه بزرگ برای پنجره کوتاه ظاهر سنگین ایجاد می کند. |
| مقطع چهارچوب | ضخامت و ابعاد پروفیل چهارچوب باید وزن قوس, میله ها و قطعات فرفورژه را بدون تاب تحمل کنند. | مقطع قاب با وزن واقعی تزئینات هماهنگ شود. |
| ساختار کتیبه | گل نرده, شبکه, پنل لیزری یا خطوط خورشیدی باید به اعضای باربر متصل شوند و مسیر انتقال نیرو را قطع نکنند. | قطعه تزئینی نباید جای پل تقویتی را بگیرد. |
| خم کاری قوس | خم کاری یکنواخت از نازک شدن موضعی پروفیل, شکست فرم و اختلاف دو سمت قوس جلوگیری می کند. | استفاده از شابلون, تقارن منحنی را حفظ می کند. |
| کیفیت جوش | جوش کامل میان قوس, کتیبه, میله ها و چهارچوب باعث پیوستگی ساختار و کاهش لرزش اجزا می شود. | جوش سطحی نباید با رنگ یا بتونه پنهان شود. |
| روش مهار | صفحات اتصال, پیچ یا انکر باید بار حفاظ را از قاب به بخش مقاوم دیوار یا شاسی منتقل کنند. | مهار فقط روی سنگ یا اندود نازک کافی نیست. |
| پوشش محافظ | ضدزنگ و رنگ کوره ای از محل برش, خم, جوش و لبه قطعات کتیبه در برابر رطوبت محافظت می کنند. | پشت تزئینات نیز باید پوشش کامل داشته باشد. |
| نگهداری | کنترل رنگ, قوس, جوش, صفحات نصب و قطعات متحرک از گسترش خوردگی و ایجاد لقی جلوگیری می کند. | هر خراش یا حرکت غیرعادی زود تعمیر شود. |
اطلاعات تماس
کاربرد و عملکرد فنی حفاظ قوسی کتیبه دار
قوس و کتیبه علاوه بر ایجاد فرم معماری, بر نحوه توزیع وزن و فشار در حفاظ اثر می گذارند. بخش منحنی اگر به درستی به اضلاع و میله های اصلی متصل شود, نیروی واردشده را به چهارچوب منتقل می کند؛ اما اتصال آن فقط به گل نرده ها باعث تمرکز فشار در نقاط تزئینی خواهد شد. این محصول برای پنجره های سرقوس, قاب های کلاسیک, نماهای رومی و حتی بازشوهای مستطیلی دارای تاج تزئینی قابل استفاده است. تفاوت کاربرد مدل ها به ارتفاع پنجره, میزان نور, سبک نما و سطح دسترسی وابسته است. کتیبه کم تراکم برای حفظ دید مناسب تر است و طرح متراکم, پوشش بصری و امنیت بیشتری ایجاد می کند. انتخاب صحیح زمانی شکل می گیرد که ظاهر کتیبه با ساختار باربر و روش نصب هماهنگ باشد.
طرح نیم دایره برای پنجره های سرقوس کامل
طرح نیم دایره برای پنجره هایی مناسب است که بخش بالایی آن ها قوس کامل یا نزدیک به نیم دایره دارد. در این مدل, مرکز قوس باید دقیقاً روی محور پنجره قرار گیرد تا فاصله دو طرف با قاب نما برابر باشد. میله های شعاعی یا قطعات کتیبه از مرکز یا خط پایه قوس به پیرامون متصل می شوند و علاوه بر زیبایی, سختی بخش بالایی را افزایش می دهند. اگر تعداد میله های شعاعی کم باشد, قسمت میانی قوس ممکن است تحت فشار حرکت کند و اگر بسیار متراکم باشد, نور بخش بالایی کاهش پیدا می کند.
ساخت این مدل به شابلون دقیق نیاز دارد تا خم دو سمت قوس یکنواخت باقی بماند. خط پایه کتیبه بهتر است به صورت یک پل مقاوم اجرا شود و وزن قطعات بالایی را به اضلاع منتقل کند. اتصال هر عضو شعاعی باید پیش از رنگ از نظر جوش و تقارن کنترل شود. در نصب, محور قوس حفاظ با محور پنجره تطبیق داده می شود و نباید برای جبران اختلاف ابعاد, قاب با فشار روی بازشو خم گردد. فاصله مناسب از شیشه نیز امکان نظافت بخش منحنی را حفظ می کند.

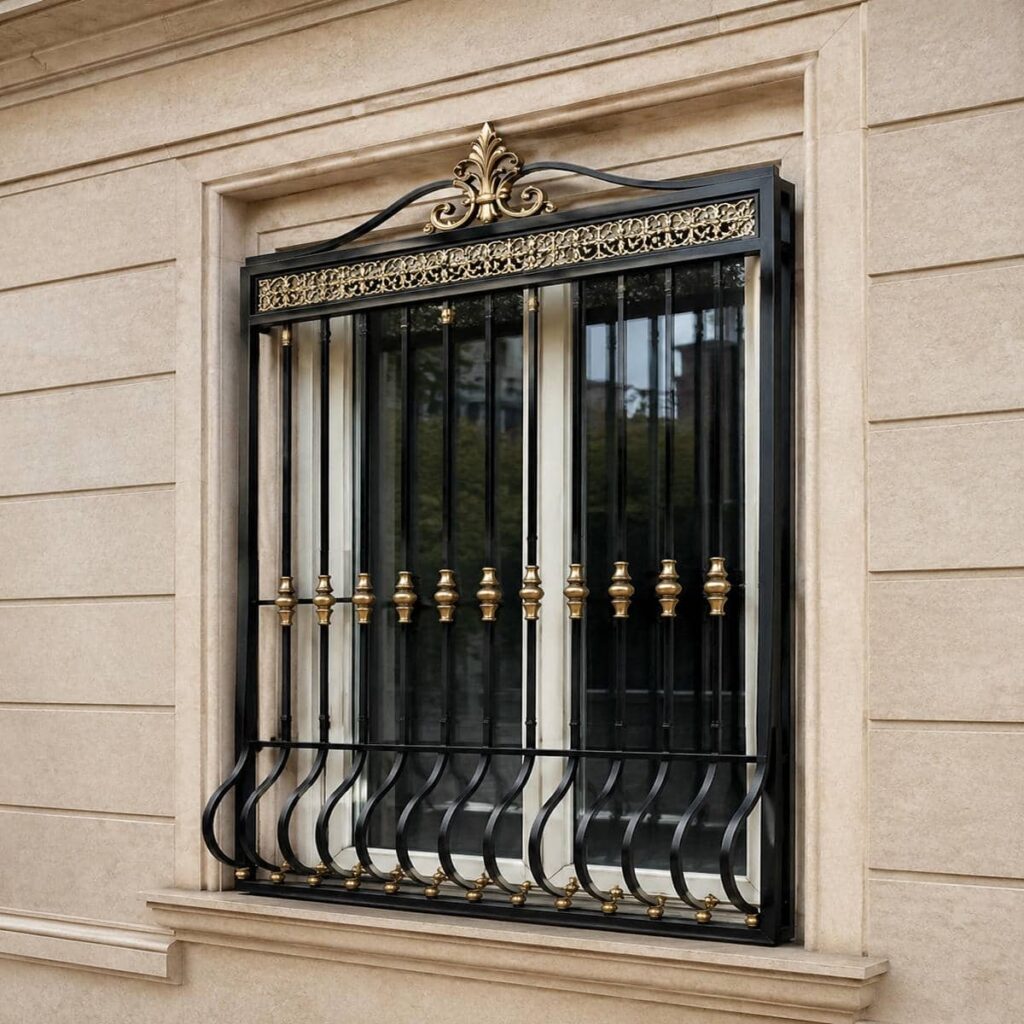

طرح قوس کم خیز برای بازشوهای عریض
قوس کم خیز انحنای ملایمی دارد و برای پنجره های عریض یا نماهایی مناسب است که تاج بلند و برجسته نمی خواهند. این فرم ارتفاع کتیبه را کنترل می کند و اجازه می دهد بخش بیشتری از پنجره برای نورگیری باز بماند. با افزایش عرض دهانه, طول آزاد عضو منحنی بیشتر می شود و به همین دلیل مقطع پروفیل و تعداد رابط ها اهمیت بالاتری پیدا می کنند. یک پل افقی در خط شروع قوس می تواند وزن کتیبه را جمع کند و از لرزش بخش مرکزی جلوگیری نماید.
خم کاری قوس کم خیز باید تدریجی باشد, زیرا کوچک ترین شکست در منحنی روی دهانه عریض به وضوح دیده می شود. استفاده از چند خم موضعی به جای فرم دهی پیوسته, ظاهر قوس را چندضلعی نشان می دهد و تنش را در نقاط محدود متمرکز می کند. قطعات کتیبه بهتر است به صورت متقارن از مرکز به دو طرف چیده شوند. در حمل نیز باید زیر بخش مرکزی تکیه گاه مناسبی قرار گیرد تا وزن قاب موجب افتادگی قوس پیش از نصب نشود.

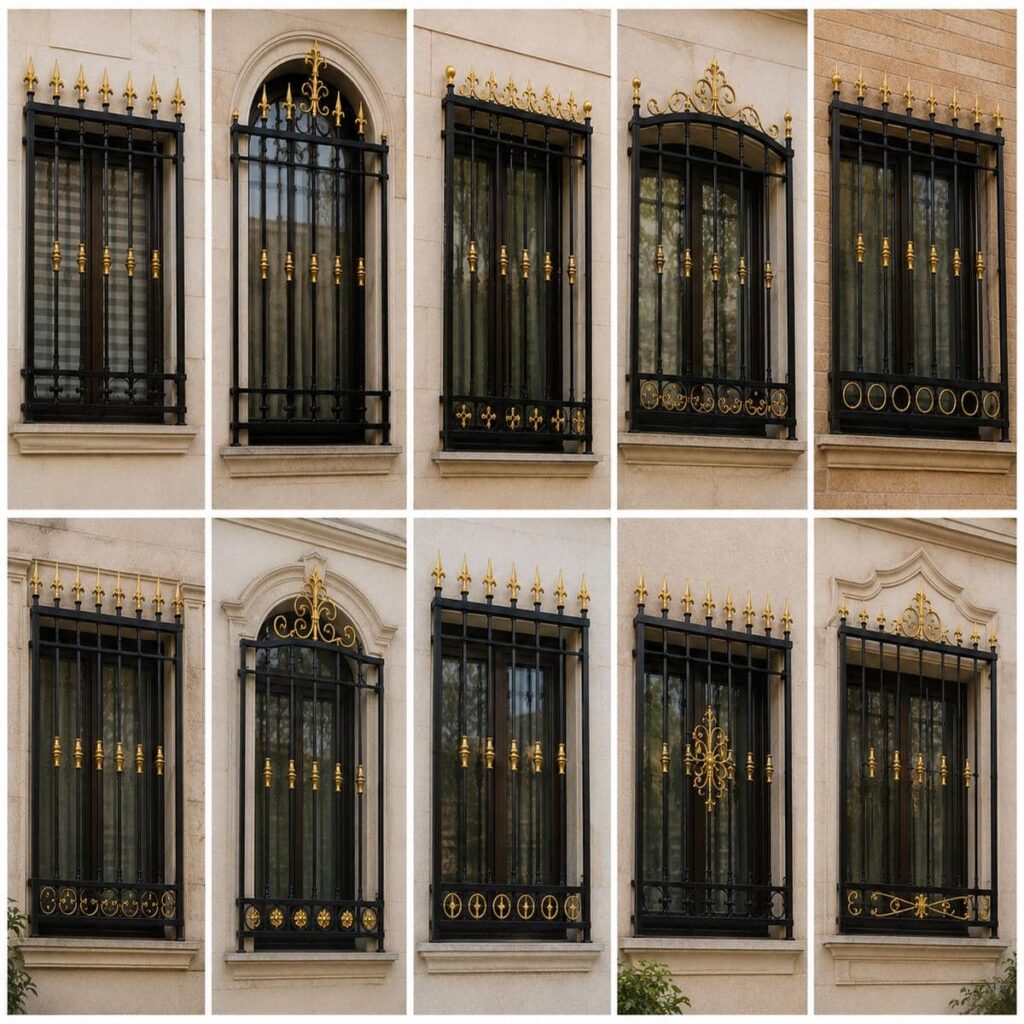

طرح رومی برای هماهنگی با قاب های کلاسیک
طرح رومی از قوس متقارن, گل مرکزی, پیچک, سرستون یا نقوش کلاسیک استفاده می کند. این مدل برای نماهایی مناسب است که ستون, قاب ابزارخورده یا خطوط منحنی در آن ها تکرار شده اند. ابعاد گل مرکزی و سرستون باید با عرض پنجره تناسب داشته باشند؛ تزئینات بزرگ روی بازشوی کوچک نور را محدود می کنند و مرکز ثقل حفاظ را بالا می برند. چهارچوب و پل زیر کتیبه باید وزن این قطعات را تحمل کنند و نقش های تزئینی فقط مکمل ساختار باشند.
قطعات برجسته رومی به دلیل داشتن گوشه و هم پوشانی بیشتر, به پوشش دهی و بسته بندی دقیق تری نیاز دارند. پشت گل ها و زیر پیچک ها باید ضدزنگ و رنگ کامل دریافت کنند تا رطوبت در نقاط پنهان باعث خوردگی نشود. اتصال سرستون یا تاج باید در چند نقطه به قاب برسد و نباید روی یک جوش کوچک متکی باشد. هنگام نصب نیز فاصله قطعات برجسته تا سنگ نما کنترل می شود تا تماس و سایش رنگ ایجاد نگردد.
- قوس کامل باید روی محور واقعی پنجره قرار گیرد.
- قوس کم خیز برای بازشوهای عریض و نورگیری بیشتر مناسب است.
- کتیبه رومی به چهارچوب و پل باربر قوی نیاز دارد.
- تزئینات نباید جای اعضای مقاوم را بگیرند.
- فاصله حفاظ از شیشه باید امکان نظافت را حفظ کند.
متریال, ساخت کتیبه و دوام چهارچوب قوسی
کیفیت حفاظ قوسی از هماهنگی میان پروفیل, میلگرد, تسمه, ورق و شیوه اتصال آن ها شکل می گیرد. چهارچوب پیرامونی و پل زیر کتیبه وظیفه باربری دارند, درحالی که گل نرده, پنل یا قطعات خم کاری شده بیشتر برای تکمیل ظاهر استفاده می شوند. انتخاب متریال باید براساس عرض پنجره, وزن بخش بالایی و فاصله نقاط مهار انجام شود. افزایش تزئینات بدون تقویت قاب, نیروی خمشی بیشتری به اضلاع وارد می کند. ترتیب جوشکاری نیز مهم است؛ تمرکز حرارت در یک سمت می تواند قوس را از محور خارج کند یا چهارچوب را تاب دهد. پس از مونتاژ, تقارن, قطرهای قاب, صافی کتیبه و کیفیت جوش کنترل می شوند. سپس آماده سازی سطح و رنگ کوره ای تمام لبه ها, محل خم و نقاط پنهان را محافظت می کنند.

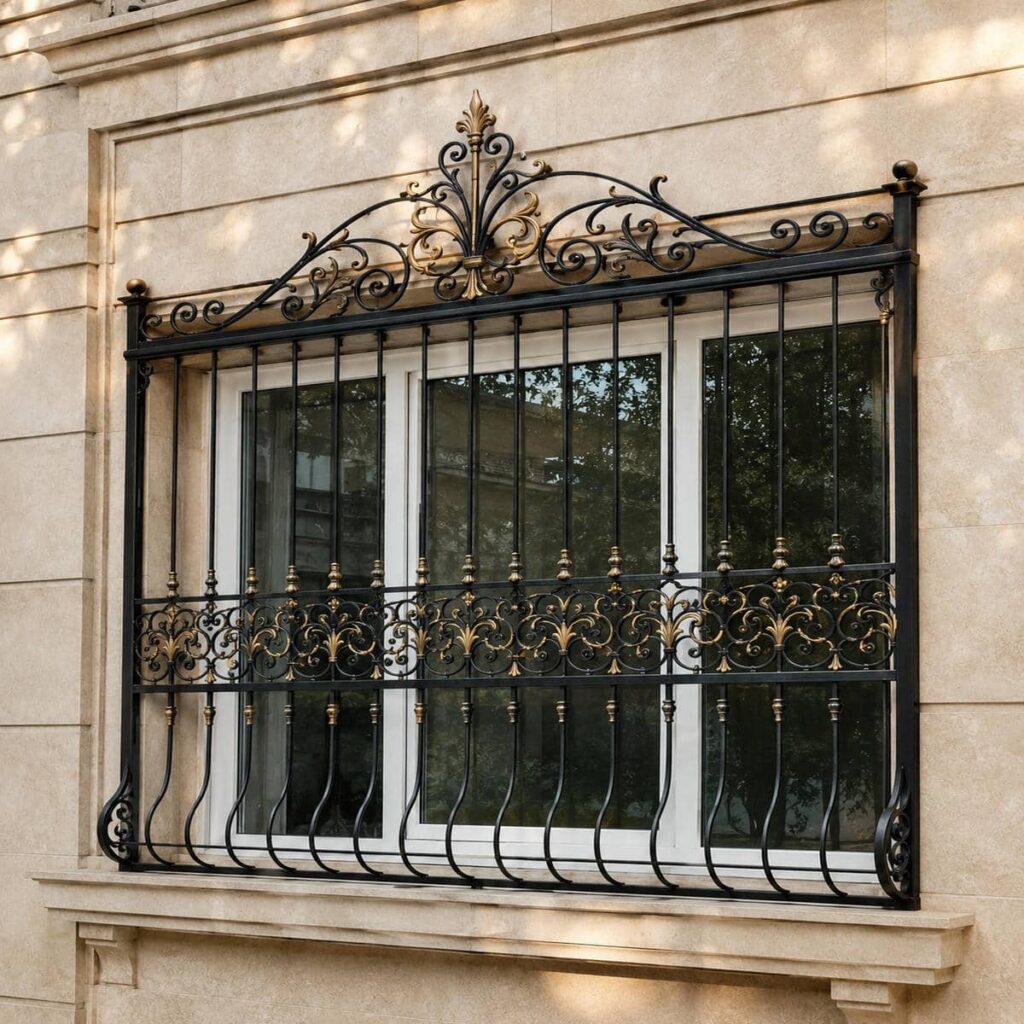

طرح گل مرکزی با پل باربر زیر کتیبه
در این طرح, یک گل یا نشان اصلی در مرکز کتیبه قرار می گیرد و خطوط منحنی یا میله ها از دو طرف به آن می رسند. گل مرکزی باید با محور قوس و محور پنجره هم راستا باشد تا ترکیب نهایی متقارن دیده شود. وزن قطعه نباید فقط روی میله های باریک اطراف قرار گیرد؛ پل افقی یا قاب داخلی باید آن را تحمل کند. اندازه گل نیز باید طوری انتخاب شود که فاصله های اطراف بیش از حد بسته یا نامنظم نشوند.
اتصال گل مرکزی به چند نقطه از پل و قوس, حرکت مستقل آن را کاهش می دهد. اگر قطعه از چند لایه فلز تشکیل شده باشد, فضای میان لایه ها باید برای خروج رطوبت و نفوذ رنگ کافی باشد. لبه های برجسته نیز پس از جوش پرداخت می شوند تا پرده یا ابزار نظافت به آن ها گیر نکند. در بسته بندی, نباید فشار تسمه یا پوشش مستقیماً روی گل قرار گیرد؛ زیرا تغییر شکل قطعه مرکزی, تقارن کل کتیبه را بر هم می زند.
طرح خورشیدی با میله های شعاعی تقویت شده
طرح خورشیدی از یک مرکز مشخص و مجموعه ای از میله های شعاعی تشکیل می شود که به قوس بیرونی متصل هستند. این آرایش برای کتیبه های نیم دایره یا قوس بلند مناسب است و نیرو را از مرکز به پیرامون توزیع می کند. فاصله زاویه ای میله ها باید یکنواخت باشد تا هم ظاهر منظم ایجاد شود و هم بخش های آزاد بزرگ باقی نمانند. مرکز طرح می تواند یک حلقه یا قطعه فلزی مقاوم باشد که تمام میله ها به آن متصل شوند.
جوشکاری میله های شعاعی باید به صورت متقارن انجام شود تا حرارت, مرکز طرح را جابه جا نکند. محل اتصال میله به قوس نباید بسیار نزدیک به یکدیگر باشد, زیرا تجمع جوش می تواند فرم منحنی را تغییر دهد. اگر میله ها بلند هستند, مقطع آن ها باید در برابر خمش کافی باشد. طرح خورشیدی با رنگ دوگانه یا کوره ای ساده قابل اجرا است, اما پوشش داخل حلقه مرکزی و پشت اتصال ها باید کامل بررسی شود.
طرح کتیبه لیزری با ورق برش خورده
کتیبه لیزری از ورقی تشکیل می شود که نقوش هندسی, اسلیمی یا اختصاصی روی آن برش خورده اند و داخل قاب قوسی نصب می شود. ضخامت ورق, درصد سطح باز و عرض نوارهای باقی مانده باید با ابعاد کتیبه هماهنگ باشند. ورق بسیار نازک در قوس عریض ممکن است بلرزد و ورق سنگین نیز بار بیشتری به چهارچوب وارد می کند. حاشیه پیرامونی پنل باید پیوسته باقی بماند تا نیرو را به قاب انتقال دهد.
اتصال ورق به قاب باید با توزیع حرارت انجام شود, زیرا جوش طولانی و پیوسته می تواند پنل را موج دار کند. لبه های برش پس از تولید از پلیسه و سرباره پاک می شوند و داخل نقوش نیز رنگ کامل دریافت می کند. در طرح های متراکم, فاصله پنل تا شیشه برای نظافت اهمیت بیشتری دارد. اگر پنل بخش بزرگی از کتیبه را می پوشاند, اثر آن بر نورگیری و نیروی باد نیز باید در انتخاب چهارچوب و صفحات مهار در نظر گرفته شود.
- گل مرکزی باید روی پل باربر قرار گیرد.
- میله های خورشیدی به اتصال متقارن و یکنواخت نیاز دارند.
- پنل لیزری باید حاشیه پیوسته و مقاوم داشته باشد.
- ترتیب جوشکاری از تاب قوس و چهارچوب جلوگیری می کند.
- پوشش رنگ باید به پشت و داخل تزئینات برسد.

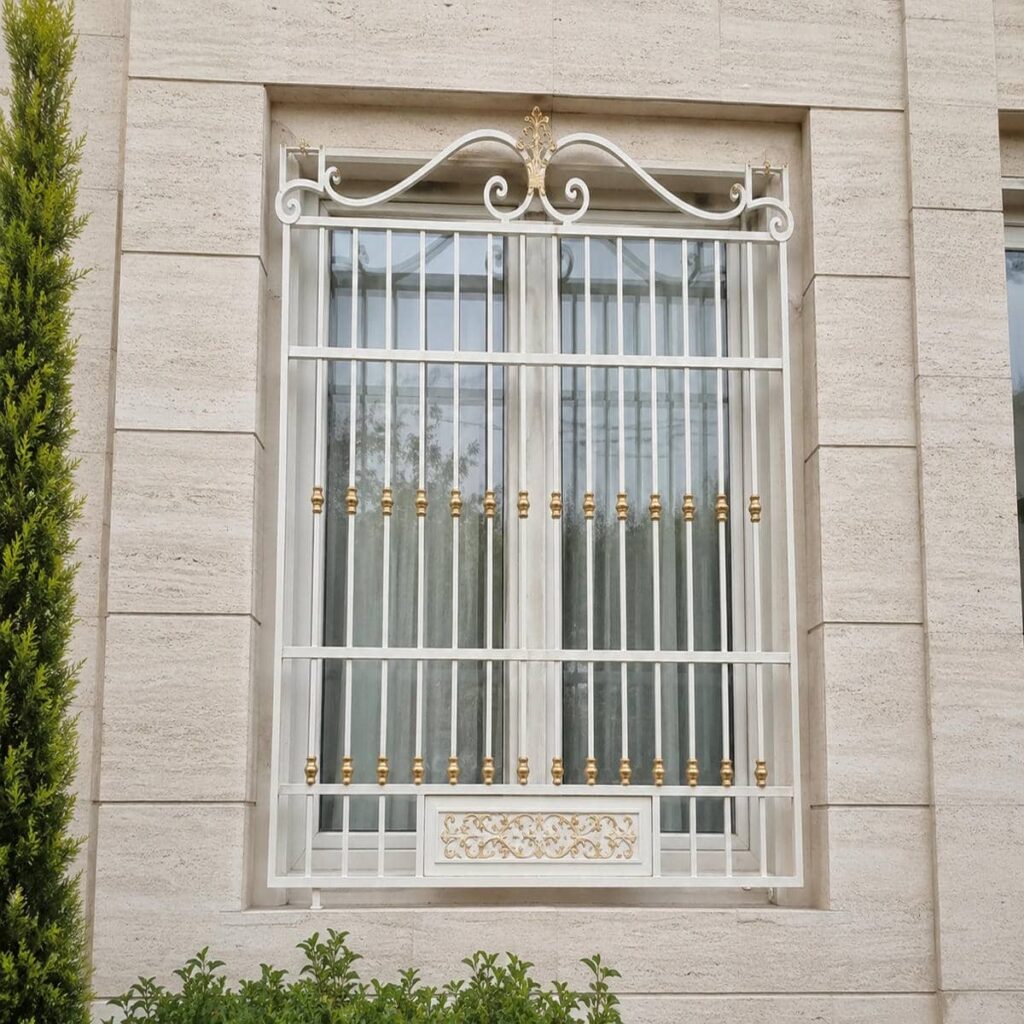

انتخاب طرح, اندازه گیری و نصب استاندارد حفاظ قوسی
اندازه گیری حفاظ کتیبه دار فقط ثبت عرض و ارتفاع نیست و باید شکل واقعی منحنی, نقطه شروع قوس و عمق قاب را نیز مشخص کند. برای قوس نامنظم, ساخت شابلون یا برداشت چند نقطه از منحنی باعث می شود فرم حفاظ با پنجره تطبیق دقیق تری داشته باشد. جنس دیوار و نمای اطراف تعیین می کند صفحات نصب, پیچ, انکر یا شاسی واسط چگونه طراحی شوند. محل دستگیره, جهت باز شدن پنجره, توری و پرده نیز باید پیش از ساخت ثبت شوند. صفحات اتصال بهتر است در کارگاه و پیش از رنگ روی قاب نصب شوند تا جوشکاری کنار پنجره کاهش یابد. هنگام اجرا, حفاظ بدون تنش روی بستر قرار می گیرد و پیچ ها به صورت مرحله ای سفت می شوند تا قوس و کتیبه از محور خارج نشوند.
طرح شبکه ای برای کتیبه های عریض و مقاوم
طرح شبکه ای از تقسیم کتیبه به خانه های منظم یا نیمه منظم تشکیل می شود و برای بازشوهای عریض مناسب است. تقاطع اعضای افقی و عمودی طول آزاد هر قطعه را کاهش می دهد و سختی بخش بالایی را افزایش می دهد. اندازه خانه ها باید با شعاع قوس تطبیق پیدا کند تا ردیف های کناری بسیار باریک یا نامتقارن نشوند. شبکه متراکم وزن و تعداد جوش بیشتری دارد و چهارچوب باید ظرفیت انتقال این بار را داشته باشد.
گره های شبکه بهتر است روی خطوط مشخص و با جوش های کنترل شده ساخته شوند. تجمع حرارت در یک قسمت می تواند سطح کتیبه را تاب دهد یا فرم قوس را تغییر دهد. در پنجره های عریض, رابط های کتیبه باید مستقیماً به پل زیرین و قوس متصل شوند. محل صفحات مهار نیز نزدیک به نقاط انتقال نیرو انتخاب می شود. این مدل برای کاربری هایی مناسب است که امنیت و مقاومت اهمیت بیشتری از باز بودن کامل بخش بالایی دارند.
طرح قاب دوبل برای کتیبه های سنگین
قاب دوبل از یک چهارچوب اصلی و یک کلاف تقویتی داخلی یا پشتی تشکیل می شود. این ساختار برای کتیبه های فرفورژه سنگین, پنل های لیزری بزرگ یا قوس های عریض کاربرد دارد. قاب دوم بدون افزایش تراکم ظاهری می تواند سختی مجموعه را بیشتر کند و صفحات اتصال را در موقعیت مناسب قرار دهد. فاصله دو قاب و تعداد رابط های میان آن ها باید یکنواخت باشد تا مجموعه تحت فشار پیچش پیدا نکند.
افزایش وزن قاب دوبل باید در انتخاب بستر نصب و تعداد مهارها لحاظ شود. چهارچوب سنگین روی اتصال سطحی عملکرد مناسبی ندارد و ممکن است به سنگ یا اندود آسیب بزند. پیش از نصب, قطرهای قاب, تخت بودن مجموعه و تقارن قوس بررسی می شوند. هنگام سفت کردن پیچ ها نباید از نیروی اتصال برای کشیدن حفاظ روی سطح ناهموار استفاده شود. زیرسازی صحیح باعث می شود قاب بدون تنش و با فرم اصلی خود نصب گردد.
طرح بازشو با کتیبه ثابت و لنگه متحرک
در این مدل, کتیبه قوسی به صورت ثابت روی بخش بالایی قرار می گیرد و قسمت مستطیلی پایین به شکل لنگه بازشو ساخته می شود. ثابت ماندن کتیبه باعث می شود وزن تزئینات به لولا منتقل نشود و عملکرد لنگه روان تر باقی بماند. خط جداکننده میان کتیبه و لنگه باید یک پل باربر مقاوم باشد. ابعاد لنگه, وزن شبکه و فاصله مرکز ثقل از محور لولا در انتخاب یراق آلات اهمیت دارند.
قفل باید در سمت داخلی یا پشت صفحه محافظ قرار گیرد و دسترسی مستقیم از بیرون نداشته باشد. محور لولاها پیش از رنگ کنترل می شود و فاصله لنگه تا قاب در تمام اضلاع یکنواخت باقی می ماند. تماس لنگه با پل زیر کتیبه می تواند رنگ را بساید و قفل را از تنظیم خارج کند. پس از نصب, حرکت, درگیری زبانه, افتادگی و عملکرد لولاها زیر وزن واقعی آزمایش می شوند. این مدل دسترسی برای نظافت و تعمیر پنجره را ساده تر می کند.
- شکل واقعی قوس باید با شابلون یا برداشت دقیق ثبت شود.
- طرح شبکه ای برای کتیبه عریض سختی بیشتری ایجاد می کند.
- قاب دوبل به بستر و مهار مقاوم نیاز دارد.
- صفحات نصب پیش از رنگ روی چهارچوب قرار گیرند.
- در مدل بازشو بهتر است کتیبه ثابت باقی بماند.

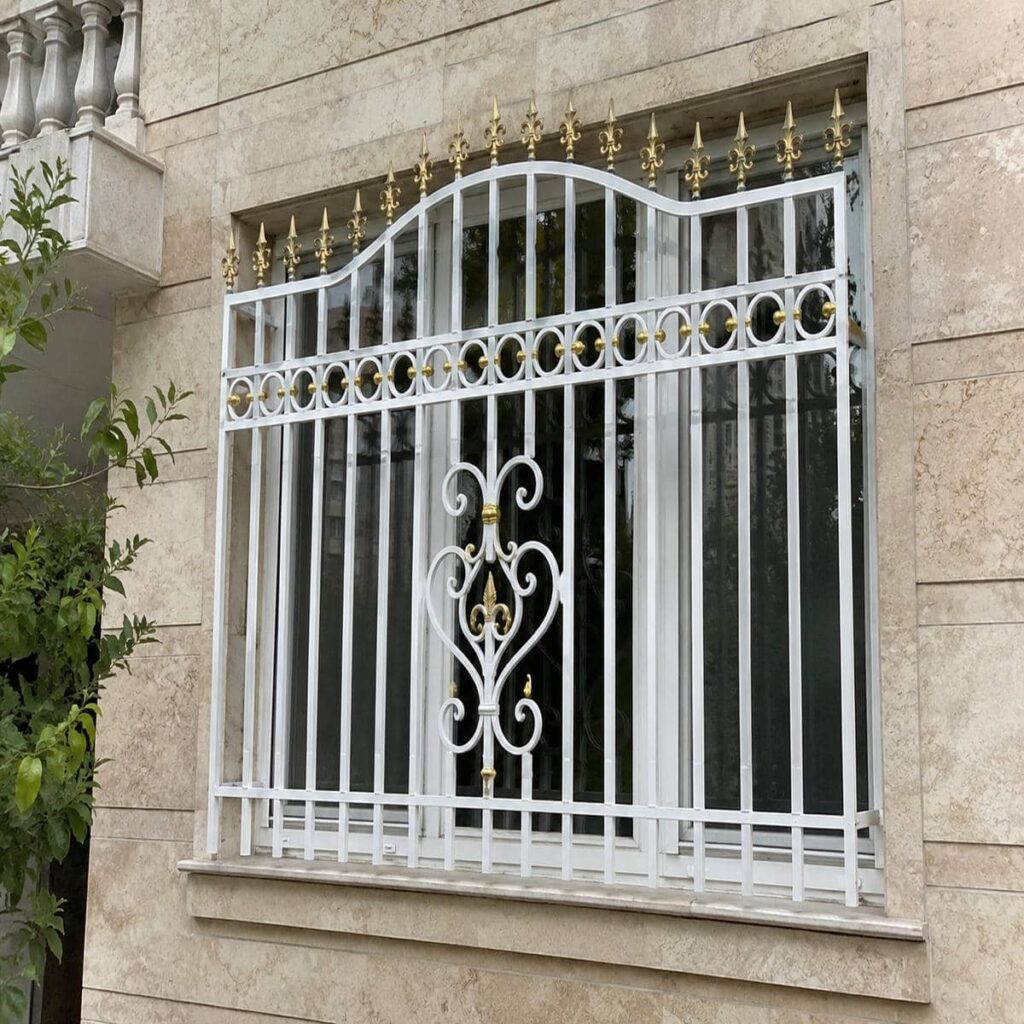

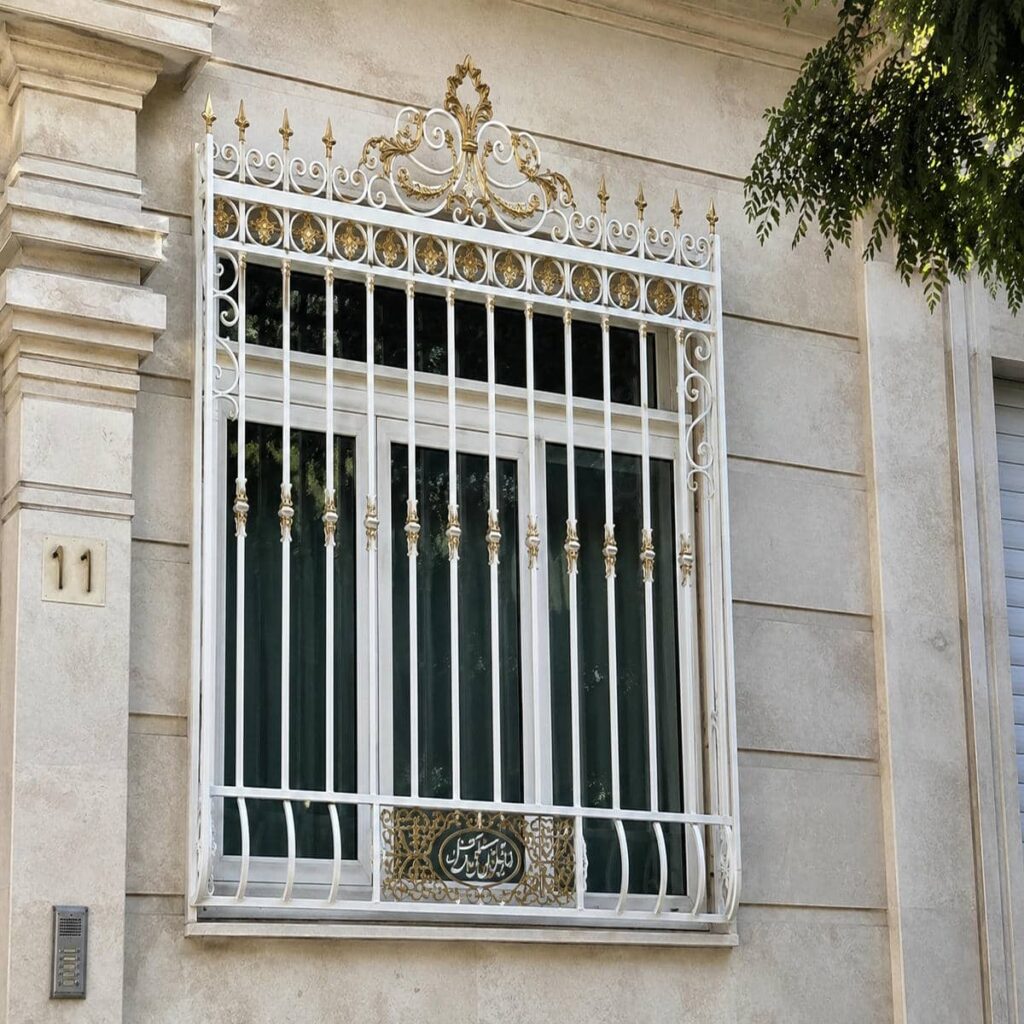

قیمت, سفارش و نگهداری با خدمات سازه سنتر
قیمت حفاظ قوسی کتیبه دار از ترکیب ابعاد, شعاع منحنی, وزن متریال و پیچیدگی بخش تزئینی به دست می آید. قوس کم خیز ساده, مراحل ساخت کمتری نسبت به کتیبه رومی, خورشیدی, لیزری یا فرفورژه دارد. تعداد قطعات, میزان خم کاری, ساخت شابلون, مقطع چهارچوب و نوع پوشش نیز زمان تولید را تغییر می دهند. مدل قاب دوبل یا بازشو به متریال, لولا, قفل و کنترل بیشتری نیاز دارد. جنس دیوار, دسترسی محل نصب, بسته بندی و ارسال از عوامل دیگر هستند. سازه سنتر با ثبت ابعاد, الگوی قوس و نقاط مهار, مشخصات سفارش را پیش از تولید تعیین می کند. نگهداری درست نیز از افتادگی تزئینات, زنگ زدگی محل جوش و تغییر عملکرد قفل جلوگیری خواهد کرد.
عوامل فنی مؤثر بر قیمت و کیفیت ساخت
عرض و ارتفاع حفاظ, میزان خیز قوس و ابعاد کتیبه بر مقدار پروفیل و زمان خم کاری اثر دارند. طرح گل مرکزی, خورشیدی, رومی یا لیزری هرکدام فرآیند ساخت متفاوتی ایجاد می کنند. افزایش تعداد قطعات تزئینی, جوشکاری, پرداخت و کنترل بیشتری نیاز دارد. ضخامت پروفیل و نوع قاب نیز باید با وزن کتیبه هماهنگ باشند؛ کاهش متریال در عضو باربر می تواند دوام مجموعه را کم کند.
نوع ضدزنگ, رنگ کوره ای, بسته بندی و روش نصب نیز باید در مقایسه پیشنهادها لحاظ شوند. ساخت ارزان تر ممکن است با حذف پل تقویتی, کاهش نقاط مهار یا استفاده از قوس نامتناسب انجام شود. مقایسه صحیح زمانی ممکن است که مقطع پروفیل, نوع کتیبه, تعداد اجزا, پوشش و خدمات اجرا در تمام گزینه ها مشخص باشند. قیمت مناسب باید نتیجه طراحی بهینه باشد, نه حذف مراحل ضروری ساخت و کنترل کیفیت.
مراحل سفارش و تأیید نقشه قوس و کتیبه
سفارش با دریافت ابعاد, تصویر پنجره, فرم نما و جنس دیوار آغاز می شود. سپس طرح نیم دایره, کم خیز, رومی, گل مرکزی, خورشیدی, شبکه ای, لیزری, قاب دوبل یا بازشو انتخاب می گردد. شعاع قوس, ارتفاع کتیبه, محل پل, تعداد میله ها, رنگ و صفحات اتصال باید روی نقشه مشخص شوند. تأیید طرح روی ابعاد واقعی از نامتناسب شدن گل ها یا تغییر فرم قوس جلوگیری می کند.
در پروژه ای با چند پنجره, هر بازشو باید کد و اندازه مستقل داشته باشد, زیرا اختلاف جزئی در شعاع یا ارتفاع می تواند بر ساخت اثر بگذارد. سازه سنتر می تواند پیش از ارسال, تقارن قوس, گونیا بودن قاب, کیفیت جوش, سلامت پوشش و عملکرد قفل را کنترل کند. بسته بندی نیز با تکیه گاه و فاصله گذار انجام می شود تا فشار حمل روی مرکز قوس یا قطعات برجسته متمرکز نگردد.

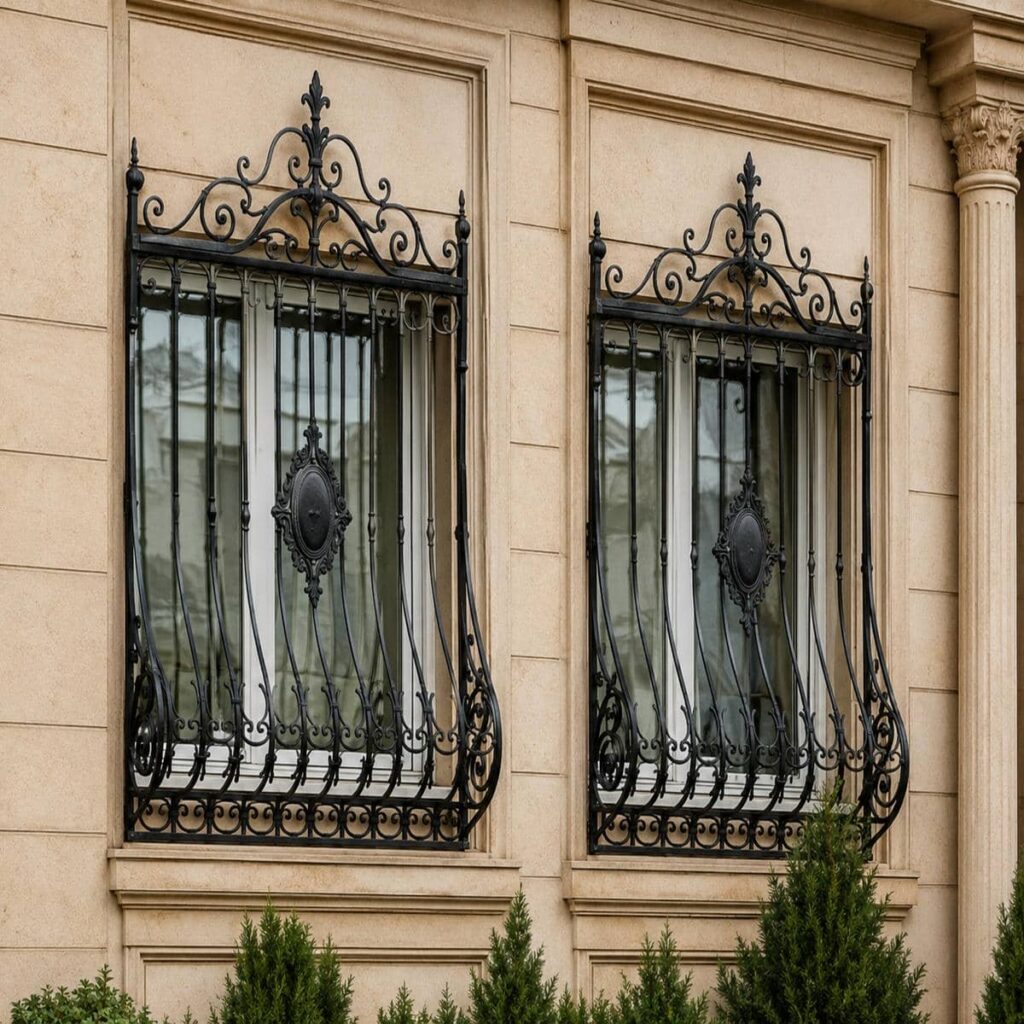

نگهداری قوس, کتیبه و نقاط مهار
قوس و قطعات کتیبه به دلیل داشتن گوشه, خم و هم پوشانی, گردوغبار و رطوبت بیشتری نسبت به شبکه ساده نگه می دارند. نظافت باید با ابزار نرم و شوینده ملایم انجام شود تا پوشش خراش نبیند. پشت گل ها, زیر قوس, محل اتصال میله ها و صفحات نصب باید دوره ای بررسی شوند. اگر آهن در اثر ضربه نمایان شود, بخش آسیب دیده پس از تمیزکاری با ضدزنگ و رنگ سازگار ترمیم می شود.
حرکت غیرعادی کتیبه, ترک جوش یا تغییر شکل قوس باید سریع بررسی شود, زیرا ادامه فشار می تواند آسیب را به چهارچوب منتقل کند. در مدل بازشو, لولا, قفل و فاصله لنگه از پل بالایی نیز کنترل می شوند. خدمات فنی می تواند شامل رگلاژ, تقویت مهار, ترمیم جوش و بازسازی پوشش باشد. رسیدگی زودهنگام باعث می شود فرم قوس, تقارن کتیبه و عملکرد امنیتی حفاظ برای مدت بیشتری حفظ شوند.
- قیمت براساس شعاع قوس و ساختار واقعی کتیبه مقایسه شود.
- نقشه اجرایی پیش از خم کاری و تولید تأیید گردد.
- بسته بندی باید زیر قوس و قطعات برجسته را محافظت کند.
- جوش ها و صفحات مهار به بازبینی دوره ای نیاز دارند.
- خراش رنگ باید پیش از گسترش خوردگی ترمیم شود.
برای پنجره مستطیلی می توان کتیبه قوسی را به صورت تاج بالای شبکه اصلی طراحی کرد. قوس کم خیز معمولاً ارتفاع کمتری می گیرد و برای بازشوهای عریض مناسب است. قوس نیم دایره یا رومی نیز در صورت وجود فضای کافی قابل اجرا خواهد بود. انتخاب فرم باید با عرض پنجره, ارتفاع نما و محل مهار هماهنگ شود تا کتیبه سنگین یا نامتناسب دیده نشود.
کتیبه در صورت اتصال صحیح می تواند بخش بالایی حفاظ را تقویت کند, اما وزن و ارتفاع آن نیروی بیشتری به چهارچوب وارد می کنند. پل زیر کتیبه, قوس و اضلاع باید مسیر پیوسته ای برای انتقال نیرو بسازند. قطعات تزئینی به تنهایی عضو باربر محسوب نمی شوند. اگر کتیبه بزرگ باشد, استفاده از مقطع قوی تر, رابط اضافی یا قاب دوبل می تواند تغییر شکل و لرزش را کاهش دهد.
قیمت به ابعاد, شعاع قوس, ارتفاع کتیبه, مقطع پروفیل و تعداد قطعات تزئینی وابسته است. طرح رومی, فرفورژه, خورشیدی یا لیزری مراحل متفاوتی برای خم کاری, جوش و پرداخت دارند. مدل قاب دوبل یا بازشو نیز متریال و یراق آلات بیشتری نیاز دارد. نوع رنگ, بسته بندی, جنس دیوار و شرایط نصب از عوامل دیگر هستند و باید همراه با مشخصات فنی مقایسه شوند.
عرض و ارتفاع بازشو, نقطه شروع قوس, ارتفاع کتیبه و عمق محل نصب باید ثبت شوند. در قوس های موجود, برداشت چند نقطه یا شابلون به ساخت دقیق تر کمک می کند. تصویر نما, جنس دیوار, محل دستگیره و جهت باز شدن پنجره نیز اهمیت دارند. این اطلاعات محل پل ها, صفحات مهار و فاصله حفاظ تا شیشه را مشخص می کنند و نیاز به اصلاح هنگام نصب را کاهش می دهند.

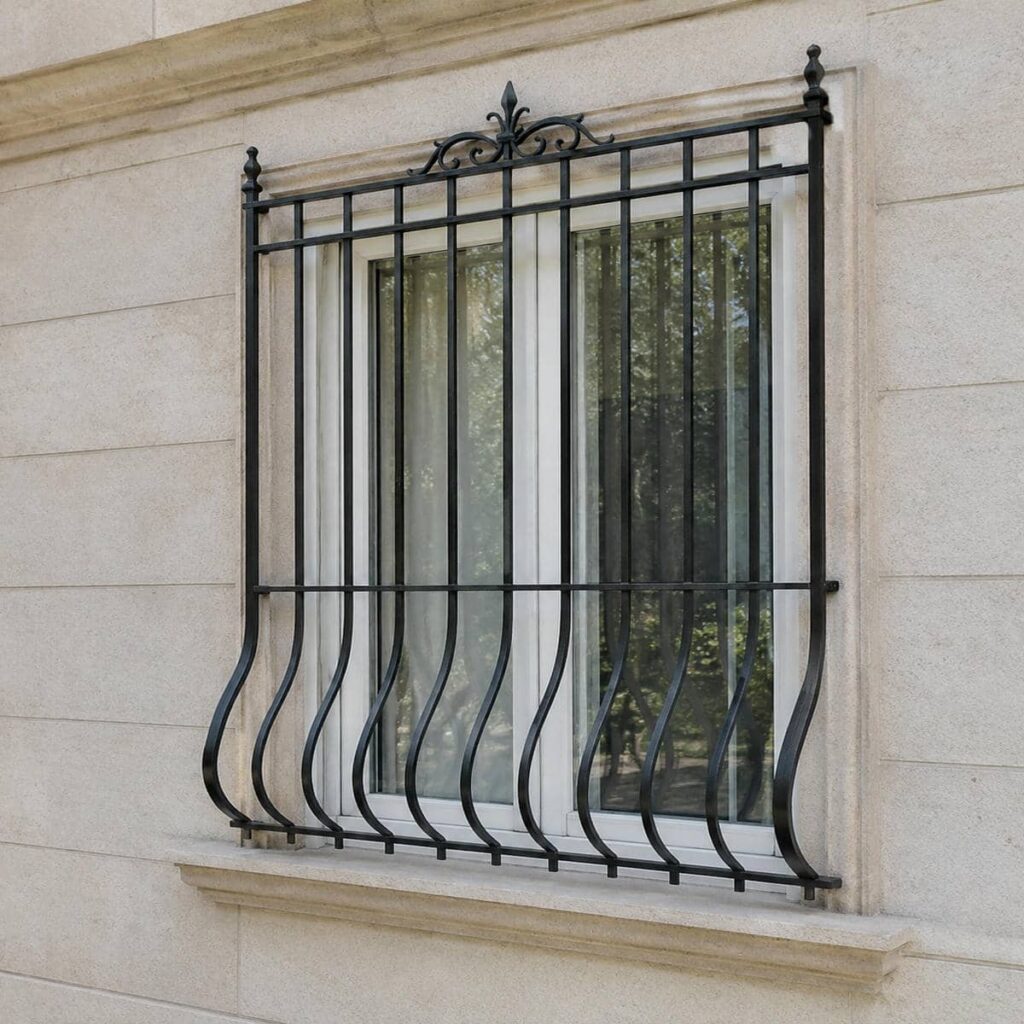

پیچ یا انکر باید از لایه سنگ عبور کند و به دیوار, کلاف یا شاسی مقاوم برسد. صفحات اتصال نباید فقط روی سنگ نازک تکیه داشته باشند. سوراخ کاری با فاصله مناسب از لبه انجام می شود و پیچ ها مرحله ای سفت می شوند تا قاب تاب برندارد. پس از نصب, تقارن قوس, تراز پل زیر کتیبه و سلامت رنگ کنترل می شوند و خراش احتمالی با پوشش سازگار ترمیم خواهد شد.
قوس باید یکنواخت و دو سمت کتیبه متقارن باشند. گل ها, میله ها و قطعات تزئینی نباید حرکت مستقل یا جوش سطحی داشته باشند. چهارچوب باید گونیا و بدون تاب باشد و پل زیر کتیبه وزن اجزای بالایی را تحمل کند. رنگ باید داخل خم ها, پشت تزئینات و محل جوش را پوشانده باشد. نوع صفحات نصب و تعداد مهارها نیز باید با وزن واقعی حفاظ هماهنگ شوند.
جمع بندی
انتخاب میان 13 طرح حفاظ پنجره قوسی کتیبه دار باید براساس شکل بازشو, ارتفاع کتیبه, وزن تزئینات و ظرفیت محل مهار انجام شود. قوس نیم دایره برای پنجره سرقوس مناسب است, مدل کم خیز روی دهانه عریض تعادل بیشتری دارد و طرح رومی یا گل مرکزی ظاهر کلاسیک تری ایجاد می کند. نمونه خورشیدی, لیزری, شبکه ای, قاب دوبل و بازشو نیز هرکدام شرایط متفاوتی برای خم کاری, نورگیری, جوش و نصب دارند. کیفیت نهایی به پروفیل مناسب, پل باربر, تقارن قوس, پوشش ضدزنگ, رنگ کوره ای و صفحات اتصال مقاوم وابسته است. هماهنگگی دقیق کتیبه با محور پنجره مانع ظاهر نامتعادل و تمرکز وزن در یک سمت می شود. نگهداری شامل نظافت پشت تزئینات, کنترل جوش, ترمیم خراش و بازبینی مهارها است. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز می توان ابعاد و تصویر پنجره را در اختیار سازه سنتر قرار داد تا نقشه قوس, متریال و روش اجرا با شرایط واقعی پروژه هماهنگ شوند.
