11 مدل حفاظ آکاردئونی کم جا راهرو
انتخاب عرض تسمه و ظرفیت ریل در حفاظ آکاردئونی کم جا راهرو مستقیماً بر میزان فضای اشغال شده, روانی حرکت و دوام شبکه در استفاده روزانه اثر می گذارد. اگر تراکم لوزی ها بدون توجه به وزن نهایی افزایش پیدا کند, چرخ ها زیر بار بیشتری قرار می گیرند و شبکه هنگام بازشدن با اصطکاک یا ضربه حرکت می کند. حفاظ آکاردئونی کم جا راهرو برای ورودی واحد, انباری, راهروی داخلی و دهانه هایی مناسب است که امکان گردش یک لنگه فلزی وجود ندارد یا باید مسیر عبور آزاد باقی بماند. مدل های ساده, سه گل, چهارگل, پنج گل, تسمه پهن, تسمه عمودی, کم دید, قفل مخفی, دوطرفه, قاب دار و سفارشی از نظر تراکم, وزن, ظاهر و حجم جمع شدن تفاوت دارند. معیار انتخاب باید ابعاد دهانه, ضخامت فولاد, کیفیت پرچ, نوع ریل, ظرفیت چرخ, مدل قفل, رنگ ضدزنگ و شرایط زیرسازی را هم زمان بررسی کند. انتخاب نادرست ممکن است عرض مفید راهرو را کاهش دهد, قفل را از محور خارج کند یا باعث افتادگی شبکه شود. قیمت نیز به ابعاد, متریال, تعداد اتصالات, یراق آلات, بسته بندی و جزئیات نصب وابسته است. سازه سنتر با ایجاد هماهگی میان وزن شبکه, فضای جمع شدن و مسیر حرکت, امکان سفارش حفاظ آکاردئونی کم جا راهرو را متناسب با تردد, سطح حفاظت و محدودیت واقعی دهانه فراهم می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| عرض تسمه فولادی | عرض تسمه میزان پوشیدگی شبکه, مقاومت خمشی و حجم نهایی حفاظ در حالت جمع شده را تغییر می دهد. | تسمه پهن را فقط پس از محاسبه عرض مفید راهرو انتخاب کنید. |
| تراکم لوزی ها | افزایش تعداد لوزی و پرچ, فاصله خالی شبکه را کم می کند اما وزن و اصطکاک حرکتی را نیز افزایش می دهد. | تراکم را با ظرفیت ریل و تعداد چرخ هماهنگ سازید. |
| مقطع ریل | ریل تقویت شده وزن شبکه را در طول دهانه توزیع می کند و از خمش مسیر یا گیرکردن چرخ جلوگیری می سازد. | مقطع ریل را بر اساس وزن واقعی مدل نهایی تعیین کنید. |
| چرخ بلبرینگی | چرخ بلبرینگی اصطکاک را کاهش می دهد و حرکت حفاظ آکاردئونی را در تردد مکرر یکنواخت نگه می دارد. | قطر و تعداد چرخ را با عرض و ارتفاع شبکه تطبیق دهید. |
| پرچ حرکتی | پرچ هم محور به تسمه ها اجازه می دهد بدون لقی اضافی باز و بسته شوند و فرم لوزی ها حفظ گردد. | پرچ بسیار سفت یا شل را نشانه مونتاژ نامناسب بدانید. |
| قفل و قفل خور | قفل مخفی یا کتابی در صورت نصب روی پروفیل تقویتی, شبکه را بدون فشار جانبی داخل قاب مهار می کند. | عمق درگیری زبانه و دسترسی آسان کاربر را کنترل کنید. |
| راهنمای پایین | راهنمای کف یا قطعه هدایت کننده, نوسان جانبی شبکه را محدود می کند و مسیر رسیدن به قفل را ثابت نگه می دارد. | راهنما نباید به مانعی برای رفت وآمد در راهرو تبدیل شود. |
| پوشش سطح | آستر ضدزنگ و رنگ کوره ای یا صنعتی از تسمه, نقاط جوش و لبه های برش در برابر رطوبت و سایش محافظت می کند. | پوشش قسمت های پنهان و محل اتصال پرچ ها را نیز بررسی کنید. |
| فضای جمع شدن | شبکه فشرده بخشی از دهانه را اشغال می کند و بر عرض عبور, محل دستگیره و نحوه استفاده روزانه اثر می گذارد. | حجم جمع شده را پیش از تایید ابعاد نهایی محاسبه کنید. |
اطلاعات تماس
عملکرد فنی حفاظ آکاردئونی در راهروی کم عرض
حفاظ آکاردئونی کم جا راهرو با حرکت خطی و جمع شدن شبکه روی پرچ ها, نیاز به شعاع گردش لنگه معمولی را حذف می کند. این ویژگی در راهروهایی اهمیت دارد که بازشدن یک درب فلزی می تواند مسیر تردد را مسدود کند یا با دیوار و تجهیزات اطراف برخورد داشته باشد. شبکه در حالت باز به یک سمت یا دو سمت جمع می شود و میزان فضای اشغال شده آن به عرض تسمه, تعداد لوزی و ضخامت پروفیل انتهایی بستگی دارد. کم جا بودن واقعی زمانی حاصل می شود که حجم شبکه فشرده پیش از ساخت محاسبه شده باشد. همچنین ریل, چرخ, پرچ و قفل باید به صورت هماهنگ انتخاب شوند تا حرکت نرم و استفاده روزانه بدون فشار باقی بماند.
حذف شعاع بازشو و آزاد نگه داشتن مسیر عبور
ساختار آکاردئونی به جای چرخش در مقابل دهانه, در امتداد ریل حرکت می کند و هنگام بازشدن روی خود جمع می شود. این روش برای راهروی باریک, ورودی انباری یا فاصله نزدیک میان دو درب کاربردی است. کاربر برای بازکردن حفاظ به فضای خالی مقابل آن نیاز ندارد و شبکه در حاشیه دهانه قرار می گیرد. با این حال, دیوار یا ستون کنار ورودی باید فضای کافی برای قرارگیری تسمه های فشرده داشته باشد و دستگیره درب اصلی نیز در مسیر آن ها نباشد.
اگر فضای یک سمت راهرو محدود باشد, مدل دوطرفه می تواند حجم شبکه را میان دو جهت تقسیم کند. این مدل عرض کمتری در هر سمت اشغال می کند, اما به قفل میانی و تنظیم دقیق دو بخش نیاز دارد. مسیر خروج نباید با پروفیل انتهایی یا شبکه جمع شده محدود شود. انتخاب جهت بازشو باید پیش از تولید انجام گیرد, زیرا محل چرخ ها, قفل خور, توقف گاه و حتی آرایش تسمه ها به سمت حرکت وابسته است.
تفاوت یازده مدل در تراکم و حجم جمع شدن

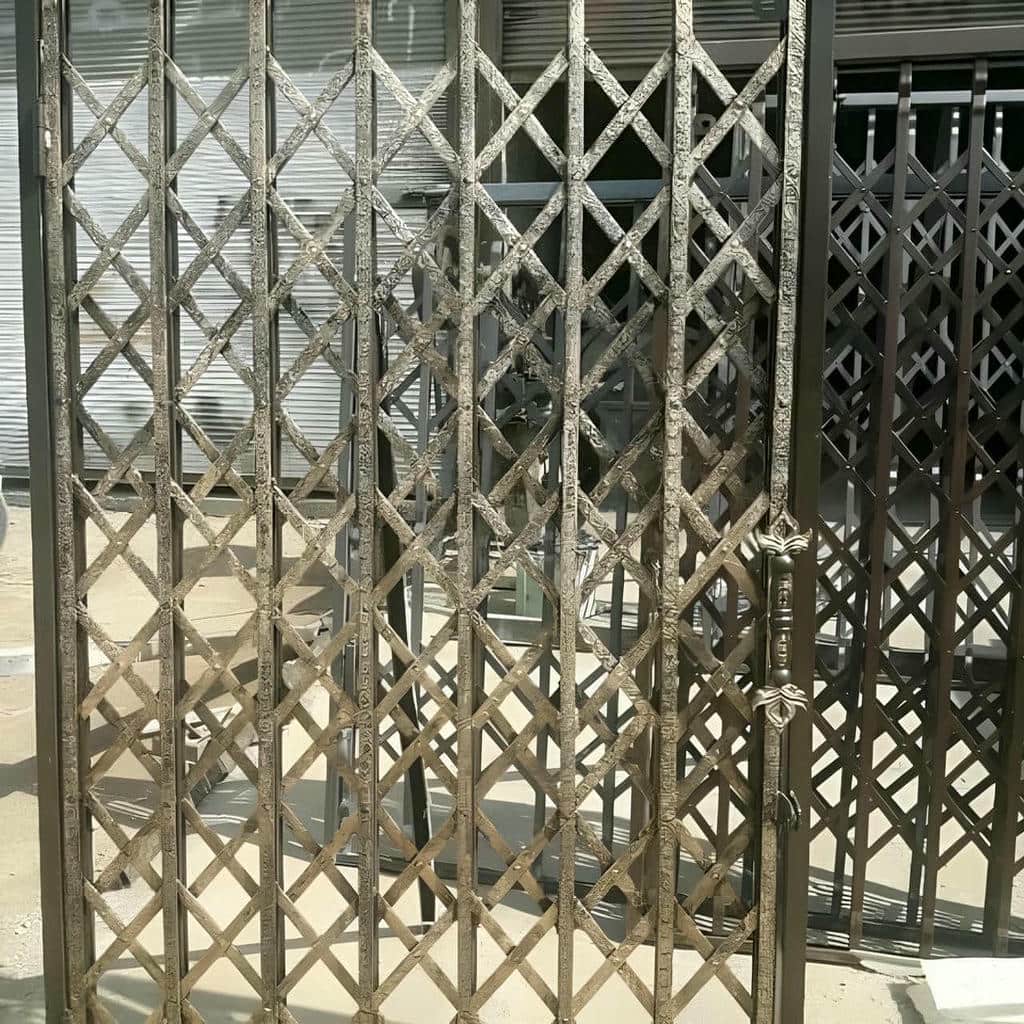

مدل ساده لوزی وزن کمتری دارد و برای راهرویی مناسب است که حرکت سبک و اشغال کمتر دهانه اولویت دارد. مدل سه گل و چهارگل تعداد تقاطع های بیشتری ایجاد می کنند و فضای خالی را کاهش می دهند. مدل پنج گل تراکم بالاتری دارد, اما وزن و تعداد پرچ آن نیز بیشتر است. طرح تسمه پهن پوشش بصری بیشتری ایجاد می کند و نسبت به مدل باریک به ریل و چرخ قوی تری نیاز خواهد داشت.
مدل تسمه عمودی از نوسان جانبی شبکه می کاهد و طرح کم دید حریم بیشتری فراهم می کند. قفل مخفی بدنه قفل را پشت پوشش فولادی قرار می دهد و مدل دوطرفه در دو جهت جمع می شود. طرح قاب دار, خطوط پیرامونی منظم تری ایجاد می کند و نمونه سفارشی می تواند چند ویژگی را ترکیب نماید. تفاوت مدل ها باید از نظر وزن, عرض عبور, تعمیرپذیری و میزان تردد بررسی شود, نه اینکه انتخاب فقط بر پایه ظاهر انجام گیرد.
تاثیر تردد روزانه بر انتخاب مدل حفاظ
در راهروی پرتردد, حرکت یکنواخت شبکه و دوام قطعات متحرک اهمیت بیشتری از افزایش بی محاسبه تراکم دارد. هر بار باز و بسته شدن, نیرو را از دستگیره به پرچ ها, چرخ ها و ریل منتقل می کند. اگر چرخ زیر بار نامتناسب باشد یا ریل شیب داشته باشد, شبکه با ضربه حرکت می کند و قفل به تدریج از محور خارج می شود. حفاظ استاندارد باید با نیروی متعارف حرکت کند و در حالت نیمه باز خودبه خود به یک سمت کشیده نشود.
در فضای کم تردد می توان طرح متراکم تری انتخاب کرد, اما نگهداری و حجم جمع شدن همچنان باید در نظر گرفته شوند. مدل کم دید گردوغبار بیشتری روی سطوح نگه می دارد و تسمه پهن نیز هنگام فشرده شدن فضای بیشتری اشغال می کند. ارتفاع قفل, شکل دستگیره و نیروی لازم برای حرکت باید با کاربران هماهنگ باشند. حفاظی که برای استفاده روزانه نیاز به کشیدن شدید یا بالا بردن شبکه دارد, از نظر رگلاژ یا انتخاب قطعات ایراد دارد.
- فضای آزاد کنار دهانه را پیش از انتخاب مدل اندازه گیری کنید.
- تراکم شبکه را با میزان تردد و ظرفیت ریل هماهنگ سازید.
- عرض عبور را پس از جمع شدن کامل حفاظ محاسبه کنید.
- جهت بازشو را پیش از ساخت قطعی نمایید.
- حرکت شبکه را در حالت نیمه باز نیز آزمایش کنید.
ساختار تسمه ریل و پرچ در حفاظ راهرو
دوام حفاظ آکاردئونی از هماهنگی اجزای حرکتی و ثابت به دست می آید و افزایش ضخامت یک قطعه به تنهایی کیفیت را تضمین نمی کند. تسمه فولادی باید بدون تاب و خوردگی باشد, سوراخ های پرچ باید با فاصله منظم ایجاد شوند و ریل نیز وزن کامل شبکه را بدون خمش تحمل کند. چرخ ها بار را در چند نقطه انتقال می دهند و راهنمای پایین از نوسان جانبی جلوگیری می کند. پیش از رنگ آمیزی, شبکه باید چند بار در تمام مسیر حرکت داده شود تا نقاط گیر, صدای ضربه یا اختلاف هندسه لوزی ها مشخص گردد. پوشش سطح از فولاد محافظت می کند, اما خطای مونتاژ, ریل ناتراز یا پرچ خارج از محور را اصلاح نخواهد کرد.
عرض و ضخامت تسمه فولادی
عرض تسمه بر میزان پوشیدگی, مقاومت خمشی و حجم شبکه در حالت جمع شده اثر دارد. تسمه پهن تر سطح بیشتری از دهانه را می پوشاند, اما وزن و اصطکاک میان قطعات را افزایش می دهد. ضخامت نیز باید با فاصله پرچ ها و طول آزاد تسمه هماهنگ باشد. تسمه عریض و نازک ممکن است میان اتصال ها موج بردارد, در حالی که ضخامت بیش از نیاز, بار اضافی به چرخ و زیرسازی وارد می کند.
سطح تسمه باید پیش از برش از نظر زنگ زدگی, پوسته و تاب کنترل شود. لبه های برش خورده نیز نباید پلیسه داشته باشند, زیرا پلیسه هنگام جمع شدن به قطعه مجاور ساییده می شود و رنگ را از بین می برد. استفاده از الگوی ثابت برای سوراخ کاری باعث می شود لوزی ها در بالا و پایین شبکه شکل یکسانی داشته باشند. نظم ظاهری در این بخش نتیجه دقت فنی در برش و مونتاژ است.

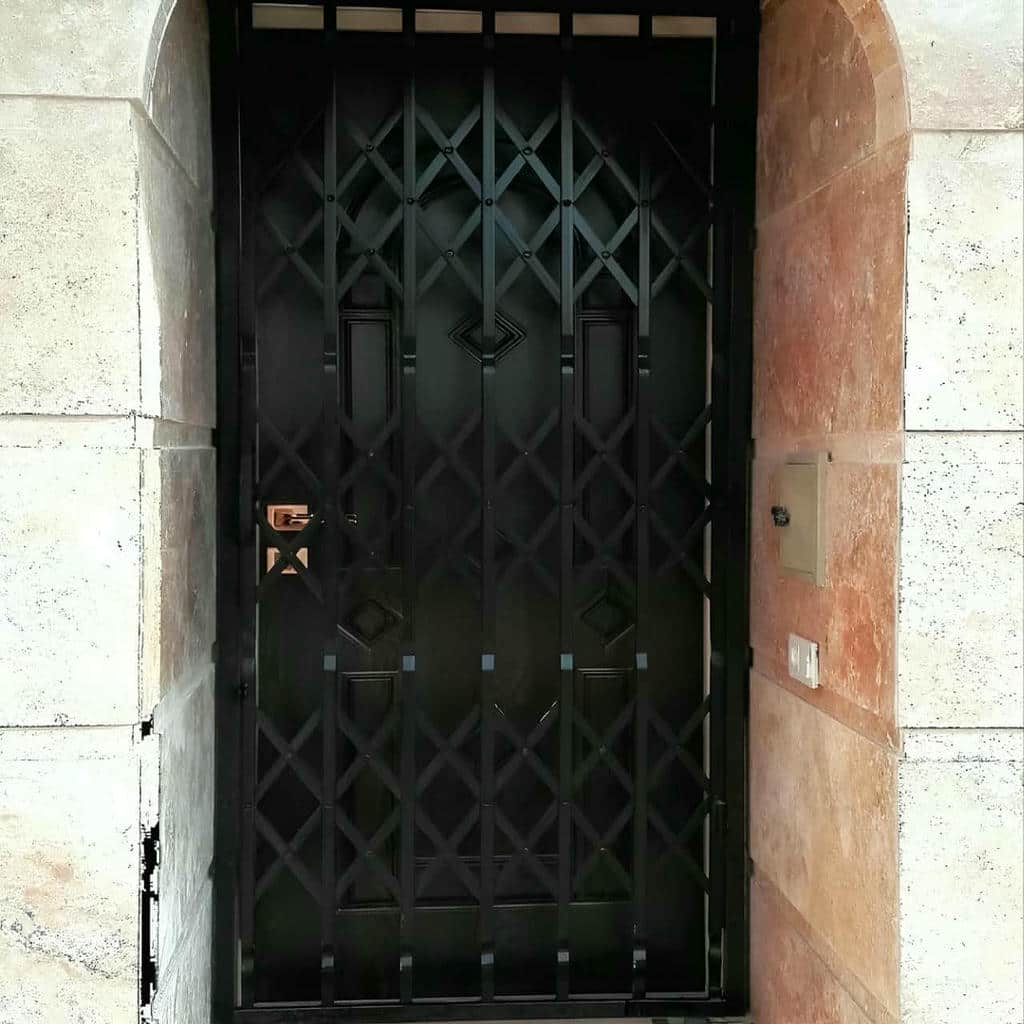

ریل و چرخ متناسب با وزن شبکه
ریل وظیفه انتقال وزن شبکه به چارچوب یا زیرسازی بالای دهانه را دارد. اگر مقطع ریل ضعیف باشد یا فاصله نقاط اتصال زیاد انتخاب شود, بخش میانی مسیر تحت بار خم می شود. خمش کوچک نیز می تواند حرکت چرخ را کند و ارتفاع قفل را تغییر دهد. مدل های پنج گل, تسمه پهن و کم دید به دلیل وزن بیشتر, ریل تقویت شده و تعداد مهار بیشتری نیاز دارند.
چرخ بلبرینگی اصطکاک را کاهش می دهد, اما قطر چرخ و کیفیت اتصال پایه آن نیز مهم هستند. چرخ کوچک زیر بار بالا سریع تر فرسوده می شود و به ناهمواری ریل حساس تر است. تعداد چرخ ها باید با عرض شبکه و محل تمرکز جرم هماهنگ گردد. قفل مخفی یا عضو عمودی ممکن است وزن بیشتری در یک سمت ایجاد کند و جانمایی چرخ را تغییر دهد. تمام چرخ ها باید پس از نصب در یک ارتفاع رگلاژ شوند.

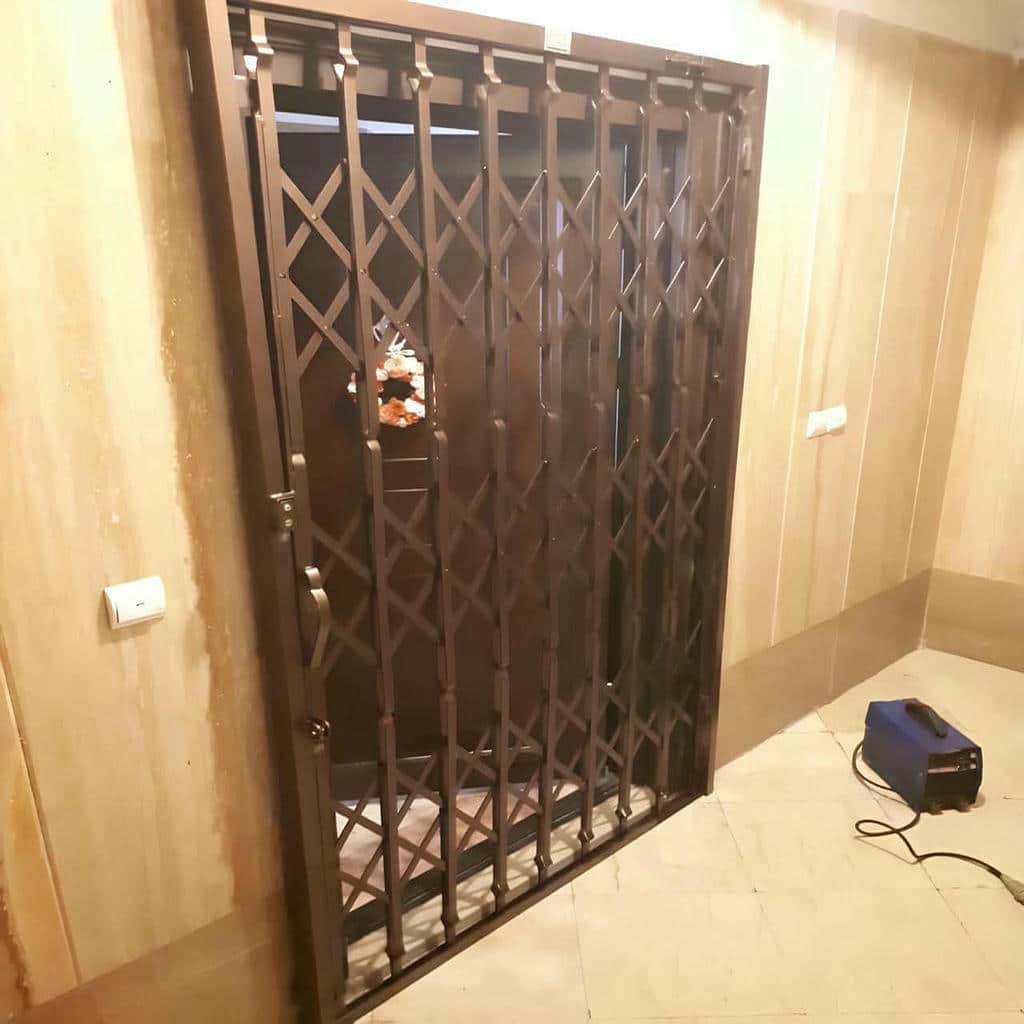

پرچ کاری دقیق و ثبات هندسه لوزی
پرچ ها نقش مفصل حرکتی را دارند و باید تسمه ها را بدون لقی اضافی به هم متصل کنند. اگر پرچ بیش از حد فشرده شود, اصطکاک بالا می رود و جمع شدن شبکه دشوار می شود. پرچ شل نیز صدای ضربه, نوسان جانبی و تغییر شکل لوزی ها را ایجاد می کند. قطر پرچ و سوراخ باید با ضخامت تسمه متناسب باشد تا اطراف اتصال در اثر استفاده مکرر کشیده نشود.
بهتر است پس از نصب هر چند ردیف پرچ, شبکه باز و بسته شود تا خطای محور یا تاب تسمه در همان مرحله شناسایی گردد. بررسی تنها در پایان مونتاژ, یافتن محل اصلی گیر را دشوار می کند. پس از رنگ آمیزی نیز حرکت دوباره آزمایش می شود, زیرا تجمع پوشش میان دو تسمه می تواند مفصل را سفت کند. روان کاری نباید جایگزین اصلاح پرچ یا برطرف کردن خطای سوراخ کاری شود.
- عرض تسمه را با فضای جمع شدن راهرو تطبیق دهید.
- تاب و پلیسه متریال را پیش از مونتاژ برطرف کنید.
- مقطع ریل را بر اساس وزن مدل نهایی انتخاب کنید.
- تعداد چرخ ها را با توزیع واقعی جرم هماهنگ سازید.
- پرچ ها را در چند مرحله از ساخت آزمایش کنید.
اندازه گیری و نصب کم جا در مسیر راهرو
اندازه گیری حفاظ آکاردئونی کم جا راهرو فقط به ثبت عرض و ارتفاع محدود نمی شود و باید فضای جمع شدن, موقعیت دستگیره, جهت حرکت و وضعیت زیرسازی را نیز مشخص کند. عرض دهانه در قسمت بالا, میانه و پایین اندازه گیری می شود و ارتفاع نیز در چند نقطه ثبت می گردد. اختلاف اعداد می تواند نشانه تاب چارچوب, شیب کف یا خروج دیوار از شاقول باشد. ریل ابتدا به صورت موقت روی محل قرار می گیرد و پس از کنترل تراز, اتصال های آن مرحله ای تثبیت می شوند. سپس شبکه روی چرخ ها نصب می گردد و راهنمای پایین, توقف گاه و قفل خور با وزن واقعی تنظیم می شوند. نصب صحیح باید حرکت بدون ضربه, عرض عبور کافی و دسترسی روان به قفل را تضمین کند.
محاسبه عرض مفید پس از جمع شدن حفاظ
شبکه آکاردئونی در حالت باز مجموعه ای فشرده از تسمه, پرچ و پروفیل انتهایی ایجاد می کند. این مجموعه بخشی از عرض خام دهانه را اشغال می نماید و باید پیش از سفارش محاسبه شود. مقدار اشغال به عرض تسمه, تعداد لوزی و تراکم مدل وابسته است. در یک راهروی باریک, حتی اختلاف محدود در حجم جمع شدن می تواند عبور وسایل یا رفت وآمد روزانه را تحت تاثیر قرار دهد.
مدل دوطرفه حجم شبکه را میان دو سمت تقسیم می کند, اما قفل میانی و پروفیل های انتهایی همچنان بخشی از دهانه را می گیرند. محل جمع شدن نباید با درب اصلی, دستگیره, جاکفشی یا دیوار برجسته برخورد کند. تصاویر واضح از دو سمت دهانه برای تعیین جهت مناسب ضروری هستند. تایید ابعاد بدون محاسبه حجم فشرده, ممکن است پس از نصب به مسیر عبور محدود و استفاده دشوار منجر شود.
نصب ریل تراز روی زیرسازی مقاوم
زیرسازی بالای دهانه باید توان تحمل وزن ثابت شبکه و ضربه های ناشی از حرکت را داشته باشد. اتصال ریل به گچ یا پوشش نازک, پایداری لازم را ایجاد نمی کند و ممکن است به مرور افتادگی به وجود آورد. اگر چارچوب موجود مقاومت کافی نداشته باشد, پروفیل یا صفحه تقویتی پیش از نصب اضافه می شود. نقاط مهار نیز در طول ریل توزیع می گردند تا وزن فقط در دو انتهای مسیر متمرکز نشود.
ریل به صورت مرحله ای نصب می شود و پس از هر اتصال, خط تراز دوباره بررسی می گردد. جوشکاری متمرکز ممکن است پروفیل را تاب دهد و مسیر چرخ را موج دار کند. پس از سردشدن, داخل ریل از سرباره, پلیسه و زائده پاک می شود و نقاط حرارت دیده پوشش ضدزنگ دریافت می کنند. فشار دادن شبکه برای عبور از نقطه گیر روش درستی نیست و علت باید در مسیر, چرخ یا تراز زیرسازی اصلاح شود.
تنظیم راهنمای پایین و قفل خور
راهنمای پایین از حرکت جانبی شبکه جلوگیری می کند و باعث می شود پروفیل انتهایی در مسیر ثابتی به قفل خور برسد. این قطعه باید ارتفاع و شکل مناسبی داشته باشد تا مانع عبور افراد یا حمل وسایل نشود. فاصله راهنما از شبکه نیز باید به اندازه ای باشد که حرکت آزاد باقی بماند, اما لقی قابل توجه ایجاد نگردد. فشار مداوم به راهنما معمولاً نشانه تنظیم نامناسب چرخ یا ناترازی ریل است.
قفل خور پس از رگلاژ کامل چرخ ها نصب می شود تا زبانه بدون بالا کشیدن یا فشردن شبکه وارد محل خود گردد. توقف گاه انتهایی نیز باید ضربه پایان مسیر را کنترل کند و مانع برخورد شبکه با قاب شود. آزمایش نهایی در حالت کاملاً باز, نیمه باز و بسته انجام می گیرد. حرکت خودکار, صدای ضربه یا تغییر ارتفاع زبانه نشان می دهد یکی از اجزای مسیر نیاز به اصلاح دارد.
- دهانه را در چند ارتفاع و عرض اندازه گیری کنید.
- حجم شبکه جمع شده را از عرض خام کم کنید.
- ریل را فقط روی زیرسازی مقاوم نصب نمایید.
- چرخ ها را پیش از تنظیم قفل خور رگلاژ کنید.
- راهنما و توقف گاه را در تمام مسیر آزمایش کنید.
قیمت سفارش نگهداری و خدمات سازه سنتر
قیمت حفاظ آکاردئونی کم جا راهرو بر اساس مشخصات واقعی هر سفارش تعیین می شود و ظاهر مشابه دو شبکه به معنای یکسان بودن کیفیت ساخت نیست. عرض و ارتفاع دهانه, ضخامت تسمه, تراکم لوزی, نوع ریل, تعداد چرخ, مدل قفل و پوشش رنگ بر مقدار متریال و زمان مونتاژ اثر می گذارند. مدل های پنج گل, تسمه پهن, کم دید یا دوطرفه وزن و جزئیات اجرایی متفاوتی دارند. وضعیت زیرسازی و محدودیت فضای راهرو نیز ممکن است نیاز به پروفیل تقویتی یا راهنمای خاص ایجاد کند. سازه سنتر پیش از تولید, فضای جمع شدن, عرض عبور و سمت حرکت را بررسی می کند تا سفارش نهایی با شرایط واقعی دهانه و میزان تردد هماهنگ باشد.
عوامل فنی موثر بر قیمت ساخت
ابعاد دهانه مقدار تسمه, پروفیل, پرچ و طول ریل را مشخص می کنند. افزایش تراکم شبکه یا استفاده از تسمه پهن, وزن و زمان مونتاژ را بیشتر می سازد و باید با چرخ و ریل مقاوم تر همراه شود. افزودن عضو عمودی, قاب تقویتی یا قفل مخفی نیز قطعات و مراحل ساخت را تغییر می دهد. مقایسه سفارش ها فقط بر اساس وزن آهن نمی تواند کیفیت عملکردی آن ها را مشخص کند.
نوع رنگ, آماده سازی سطح, بسته بندی و شرایط نصب نیز در هزینه نهایی موثر هستند. حذف زنگ, پرداخت لبه ها, اجرای آستر و پوشاندن نقاط جوش زمان بیشتری می خواهد, اما دوام فولاد را افزایش می دهد. اگر زیرسازی به تقویت یا اصلاح تراز نیاز داشته باشد, این مرحله پیش از نصب انجام می شود. استعلام دقیق پس از دریافت اندازه ها, تصاویر و تعیین مدل شبکه امکان پذیر خواهد بود.
مراحل سفارش و کنترل پیش از ارسال
ثبت سفارش با دریافت ابعاد اولیه, تصاویر راهرو, سمت مناسب جمع شدن و سطح پوشیدگی مورد نیاز آغاز می شود. سپس مدل شبکه, ضخامت تسمه, ریل, چرخ, قفل و رنگ تعیین می گردند. سازه سنتر تاثیر هر انتخاب بر وزن, فضای اشغال شده و نگهداری آینده را توضیح می دهد تا تصمیم فقط بر اساس ظاهر گرفته نشود. تمام مشخصات باید پیش از شروع تولید تایید شوند.
پس از مونتاژ, شبکه چند بار در کارگاه باز و بسته می شود تا حرکت پرچ, چرخ, قفل و توقف گاه بررسی گردد. بسته بندی باید از بلبرینگ, لبه های رنگ شده و پروفیل انتهایی در برابر ضربه محافظت کند. در محل نصب, اندازه ها دوباره کنترل و رگلاژ نهایی انجام می شود. تحویل زمانی کامل است که حرکت یکنواخت, عرض عبور کافی و بسته شدن صحیح قفل در حضور کاربر تایید شوند.
نگهداری و تعمیر قطعات متحرک
داخل ریل باید از گردوغبار, شن و ذرات سخت پاک بماند, زیرا این مواد میان چرخ و مسیر قرار می گیرند و اصطکاک را افزایش می دهند. روغن کاری زیاد می تواند آلودگی بیشتری جذب کند. پرچ ها, راهنمای پایین, توقف گاه و قفل خور نیز باید دوره ای از نظر لقی یا تغییر موقعیت بررسی شوند. خراش عمیق رنگ پس از پاک سازی با پوشش سازگار ترمیم می شود تا خوردگی گسترش پیدا نکند.
حرکت سنگین, صدای بلبرینگ, نوسان شبکه یا سخت قفل شدن از نشانه های نیاز به تعمیر هستند. تعویض چرخ بدون اصلاح شیب ریل یا سفت کردن پرچ بدون کنترل محور, مشکل را تکرار می کند. تعمیر هدفمند ابتدا مسیر حرکت, توزیع وزن و وضعیت اتصالات را ارزیابی می کند و سپس رگلاژ, تقویت یا تعویض قطعه انجام می شود. رسیدگی زودهنگام از تغییر شکل شبکه و خرابی گسترده ریل جلوگیری خواهد کرد.
- ابعاد و تصاویر واضح راهرو را برای استعلام ارائه کنید.
- مدل شبکه و جهت حرکت را پیش از تولید تایید نمایید.
- بسته بندی چرخ و لبه های رنگ شده را بررسی کنید.
- ریل و راهنمای پایین را منظم پاک سازی نمایید.
- صدای غیرعادی یا حرکت سنگین را زود تعمیر کنید.
شبکه به جای گردش در مقابل دهانه, در امتداد ریل حرکت می کند و روی پرچ ها جمع می شود. به همین دلیل شعاع بازشدن یک لنگه معمولی را اشغال نمی کند. با این حال, تسمه های فشرده بخشی از عرض دهانه را می گیرند. مقدار این فضا به تراکم شبکه, عرض تسمه و یک طرفه یا دوطرفه بودن مدل بستگی دارد و باید پیش از ساخت محاسبه شود.
مدل ساده یا سه گل معمولاً وزن و حجم جمع شدن کمتری نسبت به مدل پنج گل, تسمه پهن و کم دید دارد. اگر فضای یک سمت محدود باشد, مدل دوطرفه می تواند حجم شبکه را تقسیم کند. انتخاب نهایی به عرض مفید عبور, میزان تردد, سطح حفاظت و مقاومت زیرسازی وابسته است. اندازه گیری دقیق باید پیش از تعیین مدل و جهت حرکت انجام شود.
عرض و ارتفاع دهانه, تصاویر چارچوب, فضای آزاد دو سمت, محل دستگیره و وضعیت زیرسازی بالای ورودی باید مشخص شوند. مدل شبکه, میزان پوشیدگی, نوع قفل و رنگ نیز اهمیت دارند. این اطلاعات برای تعیین طول ریل, تعداد چرخ, حجم جمع شدن و محل قفل خور استفاده می شوند. سفارش با اندازه تقریبی ممکن است باعث کاهش مسیر عبور یا برخورد شبکه با تجهیزات راهرو شود.
قیمت به ابعاد, عرض و ضخامت تسمه, تراکم شبکه, نوع ریل, تعداد چرخ, مدل قفل, پوشش رنگ و شرایط نصب وابسته است. مدل های پنج گل, تسمه پهن, کم دید یا دوطرفه مراحل ساخت متفاوتی دارند. نیاز به تقویت زیرسازی یا اجرای راهنمای پایین نیز بر سفارش اثر می گذارد. برای برآورد دقیق باید ابعاد و تصاویر واقعی دهانه ارائه شوند.
ریل روی زیرسازی مقاوم و در خط تراز قرار می گیرد و اتصال های آن مرحله ای تثبیت می شوند. سپس شبکه روی چرخ ها نصب و ارتفاع آن تنظیم می گردد. راهنمای پایین, توقف گاه و قفل خور پس از رگلاژ چرخ ها قرار می گیرند. حفاظ باید بدون گیر, ضربه یا حرکت خودکار باز و بسته شود و نقاط جوش نیز با ضدزنگ و رنگ مناسب پوشانده شوند.
حرکت سنگین, صدای چرخ, نوسان شبکه, گیرکردن در میانه مسیر یا سخت قفل شدن از نشانه های نیاز به تعمیر هستند. علت ممکن است آلودگی ریل, خرابی بلبرینگ, پرچ معیوب یا تغییر تراز زیرسازی باشد. تعویض یک قطعه بدون بررسی کل مسیر همیشه مشکل را حل نمی کند. تعمیر دقیق ابتدا علت مکانیکی را مشخص می کند و سپس رگلاژ یا تعویض لازم انجام می شود.
جمع بندی
حفاظ آکاردئونی کم جا راهرو باید بر اساس هماهنگی میان تسمه فولادی, پرچ, ریل, چرخ بلبرینگی و قفل ساخته شود. کم جا بودن این محصول زمانی نتیجه مطلوبی دارد که حجم شبکه فشرده پیش از تولید محاسبه و جهت جمع شدن با عرض واقعی راهرو هماهنگ شده باشد. اندازه گیری چندنقطه ای دهانه, بررسی مقاومت زیرسازی و انتخاب ریل متناسب با وزن از خمش مسیر و حرکت نامتقارن جلوگیری می کنند. در مرحله ساخت نیز یکنواختی لوزی ها, آزادی پرچ ها و توزیع بار روی چرخ ها باید پیش از اجرای پوشش نهایی آزمایش شوند. پس از نصب, پاک سازی ریل, کنترل راهنمای پایین و ترمیم خراش رنگ به حفظ دوام کمک می کند. سازه سنتر با برسی ابعاد, مدل شبکه, محل جمع شدن و نوع قفل, امکان سفارش حفاظی متناسب با تردد و محدودیت راهرو را فراهم می سازد. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, اندازه های دقیق و تصاویر روشن دهانه را ارائه کنید تا پیشنهاد ساخت بر اساس سطح حفاظت, عرض عبور و شرایط واقعی اجرا تنظیم شود.
