10 طرح درب ریلی آکاردئونی کم جا
انتخاب مقطع ریل و ظرفیت چرخ در درب ریلی آکاردئونی کم جا مستقیماً بر روانی حرکت, دوام پرچ ها و عرض قابل استفاده ورودی اثر می گذارد. شبکه ای که با تسمه فولادی سنگین ساخته شده باشد, بدون ریل تقویت شده و چرخ بلبرینگی متناسب به مرور افت می کند یا هنگام جمع شدن ضربه می زند. درب ریلی آکاردئونی کم جا برای ورودی واحد, انباری, راهرو و دهانه هایی کاربرد دارد که فضای گردش لنگه معمولی محدود است. طرح های لوزی ساده, سه گل, چهارگل, تسمه پهن, تسمه عمودی, قاب دار, کم دید, قفل مخفی, دوطرفه و سفارشی از نظر تراکم, وزن, ظاهر و حجم جمع شدن تفاوت دارند. معیار انتخاب باید ابعاد دهانه, کیفیت فولاد, فاصله پرچ ها, نوع قفل, ظرفیت ریل, محل توقف گاه و شرایط نگهداری را هم زمان بررسی کند. انتخاب نامتناسب ممکن است باعث کاهش عرض عبور, گیرکردن چرخ, تغییر شکل شبکه یا سخت شدن قفل شود. قیمت نیز به متریال, ابعاد, تعداد اعضای تقویتی, یراق آلات, رنگ, بسته بندی و جزئیات نصب وابسته است. سازه سنتر با ایجاد هماهگی میان وزن شبکه, مسیر حرکت و فضای موجود, امکان سفارش محصولی را فراهم می کند که کم جا بودن آن با امنیت, حرکت روان و تعمیرپذیری مناسب همراه باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| مقطع ریل | ریل تقویت شده وزن شبکه فولادی را در طول دهانه توزیع می کند و از خمش مسیر یا گیرکردن چرخ جلوگیری می سازد. | ضخامت و شکل ریل را بر اساس وزن واقعی طرح نهایی انتخاب کنید. |
| چرخ بلبرینگی | چرخ بلبرینگی اصطکاک را کاهش می دهد و باعث می شود درب ریلی در استفاده مکرر با نیروی یکنواخت حرکت کند. | تعداد چرخ ها را با عرض شبکه و محل تمرکز وزن هماهنگ کنید. |
| تسمه فولادی | عرض و ضخامت تسمه بر مقاومت خمشی, سطح پوشیدگی و حجم جمع شدن شبکه آکاردئونی اثر می گذارد. | تسمه سنگین را بدون بررسی ظرفیت ریل و فضای جمع شدن سفارش ندهید. |
| هندسه لوزی | لوزی های هم اندازه نشان می دهند سوراخ کاری و محور پرچ ها منظم است و شبکه بدون پیچش باز و بسته می شود. | فرم لوزی را در حالت باز, نیمه باز و بسته کنترل کنید. |
| پرچ حرکتی | پرچ هم محور آزادی حرکت کنترل شده ایجاد می کند و از لقی, صدای ضربه و تغییر زاویه تسمه ها جلوگیری می کند. | پرچ بسیار سفت یا بیش از حد شل را نشانه مونتاژ نامناسب بدانید. |
| راهنمای پایین | راهنمای کف یا قطعه هدایت کننده, نوسان جانبی شبکه را محدود می کند و مسیر رسیدن به قفل خور را ثابت نگه می دارد. | راهنما نباید مانع عبور یا محل تجمع آلودگی باشد. |
| قفل و قفل خور | قفل مخفی یا کتابی در صورت نصب روی پروفیل تقویتی, شبکه را بدون فشار جانبی داخل قاب مهار می کند. | عمق درگیری زبانه و دسترسی آسان کاربر را پیش از تحویل بررسی کنید. |
| پوشش سطح | آستر ضدزنگ و رنگ کوره ای یا صنعتی از تسمه, ریل, نقاط جوش و لبه های برش در برابر خوردگی محافظت می کند. | کیفیت زیرسازی و پوشش قسمت های پنهان را نیز کنترل کنید. |
| فضای جمع شدن | تسمه های فشرده بخشی از دهانه را اشغال می کنند و بر عرض مفید عبور و محل دستگیره اثر مستقیم دارند. | حجم شبکه جمع شده را پیش از تایید ابعاد نهایی محاسبه کنید. |
اطلاعات تماس
عملکرد فنی درب ریلی آکاردئونی کم جا
درب ریلی آکاردئونی کم جا با حرکت خطی در امتداد دهانه, نیاز به شعاع گردش یک لنگه معمولی را حذف می کند. شبکه فولادی هنگام بازشدن روی پرچ ها جمع می شود و در یک سمت یا دو سمت قرار می گیرد. این ساختار برای ورودی هایی مناسب است که فضای راهرو محدود است یا بازشدن لنگه با دیوار, وسایل و درب اصلی تداخل دارد. کم جا بودن محصول به معنی حذف کامل فضای اشغال شده نیست, زیرا شبکه فشرده همچنان بخشی از عرض دهانه را می گیرد. هرچه تسمه پهن تر و تراکم بیشتر باشد, حجم جمع شدن و وزن افزایش می یابد. طراحی فنی باید میان امنیت, عرض عبور, نیروی لازم برای حرکت و امکان تعمیر تعادل برقرار کند تا استفاده روزانه ساده باقی بماند.
حذف شعاع گردش و استفاده بهتر از دهانه
ساختار ریلی باعث می شود شبکه به جای چرخش به سمت داخل یا بیرون, در امتداد چارچوب حرکت کند. این ویژگی در راهروی باریک, ورودی انباری و فضای نزدیک به دیوار کاربردی است. کاربر برای بازکردن درب به فضای خالی مقابل دهانه نیاز ندارد و می تواند شبکه را به سمت محل جمع شدن هدایت کند. با این حال, طول آزاد کنار دهانه باید از پیش بررسی شود تا شبکه فشرده با دستگیره, لولا, قرنیز یا تجهیزات اطراف برخورد نداشته باشد.
اگر فضای یک سمت کافی نباشد, طرح دوطرفه می تواند شبکه را میان دو جهت تقسیم کند. این روش حجم جمع شده هر سمت را کاهش می دهد, اما به قفل میانی, توقف گاه هماهنگ و نصب دقیق دو مسیر نیاز دارد. محل بازشدن باید با جهت حرکت درب اصلی و مسیر رفت وآمد سازگار باشد. تصمیم درباره یک طرفه یا دوطرفه بودن پیش از تولید ضروری است, زیرا محل قفل, ریل, چرخ و پروفیل انتهایی بر اساس همین انتخاب تعیین می شوند.
تفاوت ده طرح از نظر وزن و تراکم
طرح لوزی ساده وزن کمتری دارد و برای دهانه ای مناسب است که حرکت سبک و حجم جمع شدن محدود اهمیت دارد. مدل سه گل و چهارگل با افزایش تعداد تقاطع ها, فاصله خالی شبکه را کاهش می دهند و فشار را میان پرچ های بیشتری پخش می کنند. طرح تسمه پهن سطح دید را محدودتر می سازد, اما وزن و اصطکاک بیشتری ایجاد می کند. مدل تسمه عمودی نیز شبکه را در برابر تغییر شکل جانبی تقویت می کند و برای دهانه بلند قابل بررسی است.
طرح قاب دار پیرامون شبکه را منظم تر می کند و مدل کم دید حریم بصری بیشتری ایجاد می سازد. قفل مخفی بدنه قفل را پشت پوشش فولادی قرار می دهد و مدل دوطرفه در دو جهت جمع می شود. طرح سفارشی می تواند چند ویژگی را با توجه به فضای نصب ترکیب کند. هر مدل علاوه بر ظاهر, ظرفیت متفاوتی از ریل و چرخ می خواهد. انتخاب درست باید وزن, تعداد پرچ, عرض عبور و روش نگهداری را همراه با فرم ظاهری مقایسه کند.
هماهنگی با تردد و استفاده روزانه
در ورودی پرتردد, حرکت یکنواخت و دوام قطعات متحرک اهمیت بیشتری پیدا می کند. چرخ نامناسب یا ریل ناتراز در هر بار باز و بسته شدن ضربه ایجاد می کند و این فشار به پرچ, قفل و پروفیل منتقل می شود. شبکه باید با نیروی متعارف حرکت کند و در حالت نیمه باز خودبه خود به یک سمت نرود. حرکت خودکار معمولاً نشانه شیب مسیر است و تغییر ناگهانی سرعت می تواند وجود زائده یا خرابی بلبرینگ را نشان دهد.
تراکم شبکه نیز باید با شرایط استفاده هماهنگ باشد. مدل کم دید یا تسمه پهن پوشش بیشتری ایجاد می کند, اما نظافت آن زمان بیشتری می خواهد و وزن بالاتری دارد. طرح ساده تر حرکت سبک تری فراهم می کند و فضای کمتری در حالت جمع شده اشغال می سازد. ارتفاع قفل, شکل دستگیره و موقعیت توقف شبکه باید برای اعضای خانواده قابل استفاده باشد. عملکرد روزمره نباید به فشار, بلندکردن یا کشیدن شدید درب وابسته شود.
- فضای خطی کنار دهانه را پیش از انتخاب مدل اندازه گیری کنید.
- تراکم شبکه را با ظرفیت ریل و میزان تردد هماهنگ سازید.
- عرض مفید عبور را پس از جمع شدن کامل محاسبه کنید.
- طرح یک طرفه یا دوطرفه را پیش از تولید قطعی کنید.
- حرکت شبکه را در حالت نیمه باز نیز آزمایش کنید.
ساختار ریل پرچ و شبکه فولادی
دوام درب آکاردئونی کم جا به هماهنگی اجزای حرکتی وابسته است و افزایش ضخامت یک قطعه به تنهایی کیفیت را تضمین نمی کند. ریل باید وزن کامل شبکه را بدون خمش منتقل کند, چرخ ها باید بار را یکنواخت تقسیم کنند و پرچ ها نیز حرکت مفصلی تسمه ها را حفظ نمایند. فولاد مورد استفاده باید پیش از برش از نظر تاب, خوردگی و یکنواختی سطح کنترل شود. اختلاف کوچک در سوراخ کاری می تواند هندسه لوزی ها را تغییر دهد و فشار نامتقارن به چرخ ها وارد کند. شبکه باید پیش از رنگ آمیزی چند بار در کل مسیر حرکت داده شود تا نقاط گیر, صدای غیرعادی و تغییر زاویه مشخص شوند. پوشش نهایی از سطح محافظت می کند, اما ایراد هندسی یا مونتاژ نادرست را اصلاح نخواهد کرد.

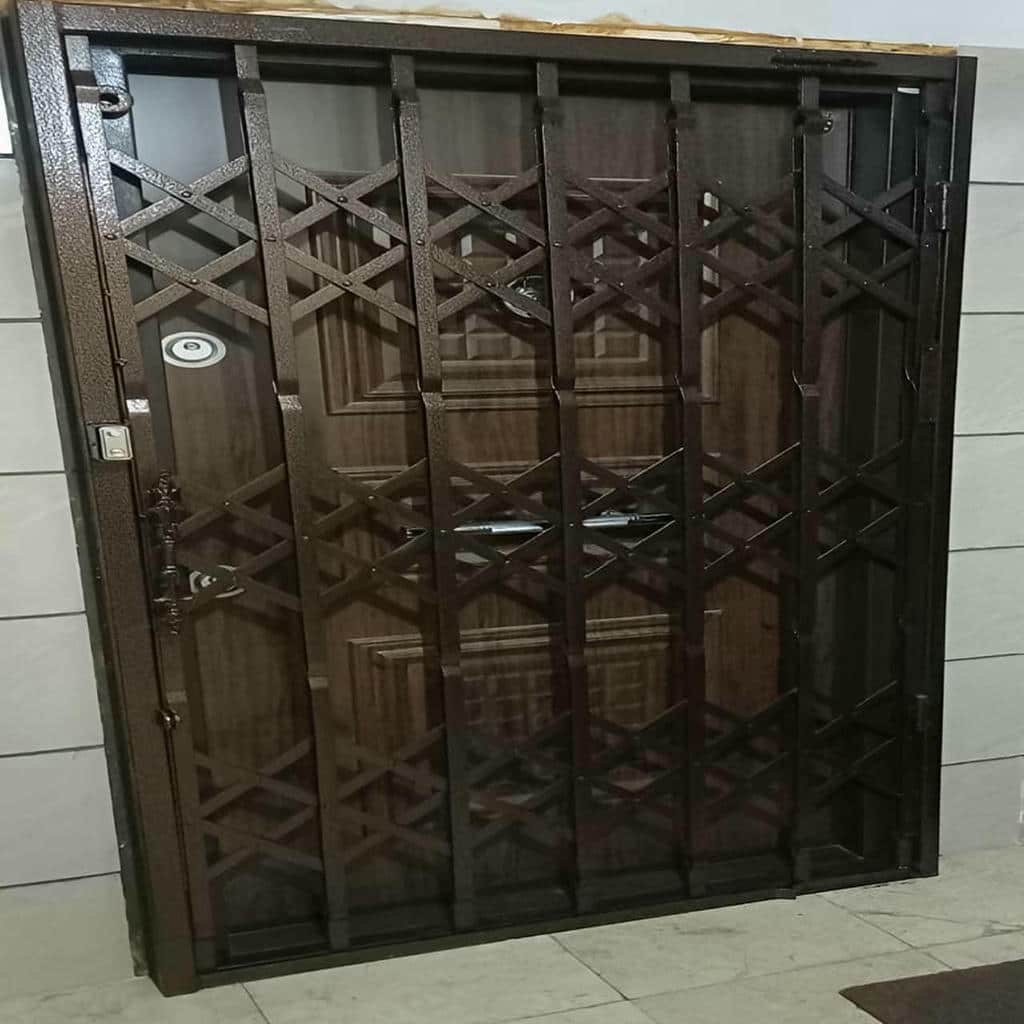

انتخاب ریل متناسب با بار شبکه
ریل مسیر اصلی انتقال وزن است و شکل مقطع آن باید با قطر چرخ و مقدار بار سازگار باشد. اگر ریل نازک یا فاصله نقاط اتصال زیاد باشد, قسمت میانی تحت وزن شبکه خم می شود. این خمش حرکت را سنگین می کند و باعث می شود قفل در ارتفاع صحیح قرار نگیرد. مدل های تسمه پهن, کم دید و چهارگل وزن بیشتری دارند و به ریل مقاوم تر و نقاط مهار نزدیک تر نیاز خواهند داشت.
داخل ریل باید صاف و بدون پلیسه, زائده جوش یا تجمع رنگ باشد. هر برجستگی کوچک به چرخ ضربه می زند و شبکه را از مسیر مستقیم خارج می کند. ریل پیش از نصب نهایی روی خط تراز قرار می گیرد و در چند نقطه اندازه گیری می شود. پس از تثبیت نیز شبکه بدون درگیرکردن قفل در تمام مسیر حرکت داده می شود. یکنواختی سرعت و نبود صدای ضربه, نشانه هماهنگی چرخ با مسیر است.

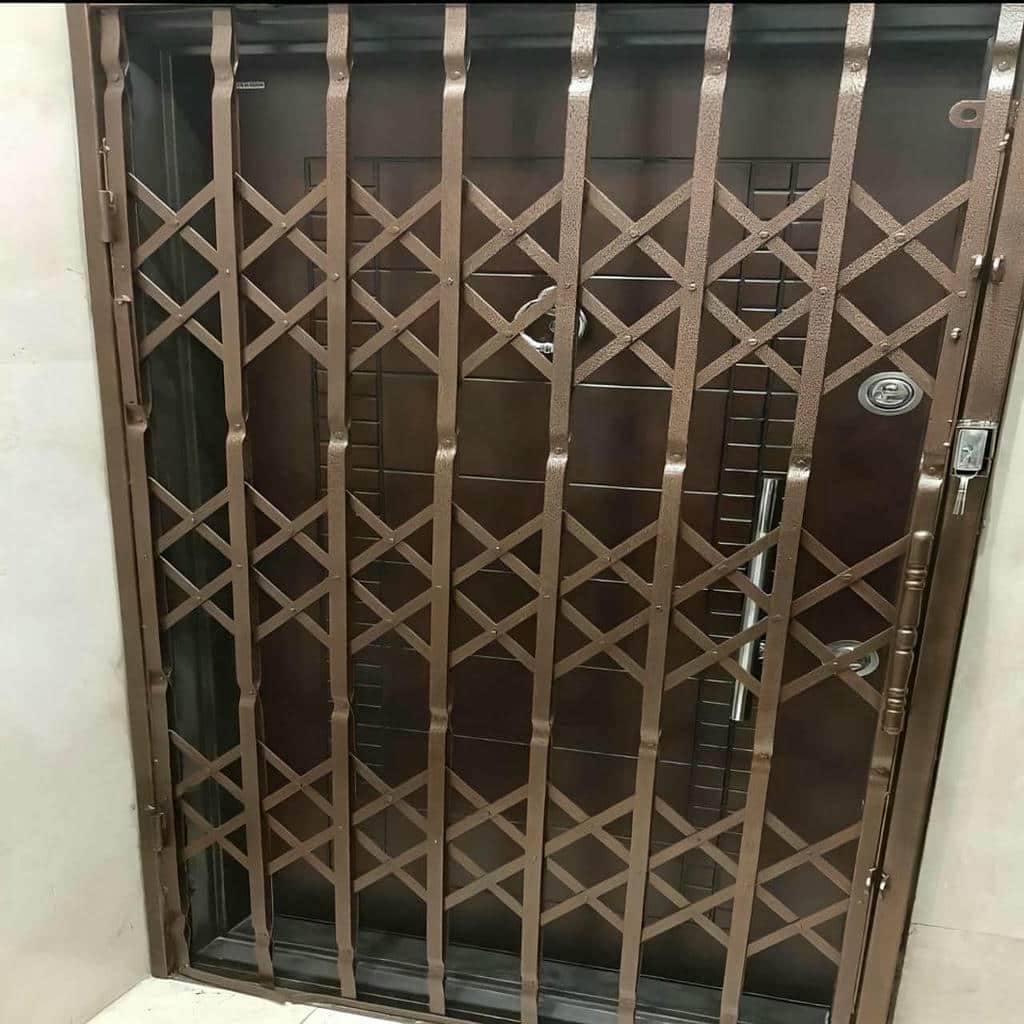

چرخ بلبرینگی و توزیع یکنواخت وزن
چرخ بلبرینگی اصطکاک را کاهش می دهد و به کاربر اجازه می دهد شبکه سنگین را با نیروی کمتری حرکت دهد. قطر چرخ, کیفیت بلبرینگ و نحوه اتصال پایه آن به شبکه اهمیت زیادی دارند. چرخ کوچک زیر بار زیاد سریع تر فرسوده می شود و نسبت به ناهمواری مسیر حساس تر است. تعداد چرخ ها باید بر اساس عرض درب, تراکم شبکه و محل تمرکز وزن تعیین شود, نه صرفاً بر اساس یک الگوی ثابت.
اگر وزن در یک بخش بیشتر باشد, چرخ نزدیک همان ناحیه باید حمایت کافی ایجاد کند. قفل مخفی, قاب تقویتی یا تسمه عمودی می تواند توزیع جرم را تغییر دهد. چرخ ها باید روی یک ارتفاع تنظیم شوند تا پایین شبکه موازی کف باقی بماند. اختلاف ارتفاع باعث کج شدن درب, فشار به راهنمای پایین و خارج شدن زبانه از قفل خور می شود. رگلاژ باید پس از نصب کامل و با وزن واقعی شبکه انجام گیرد.

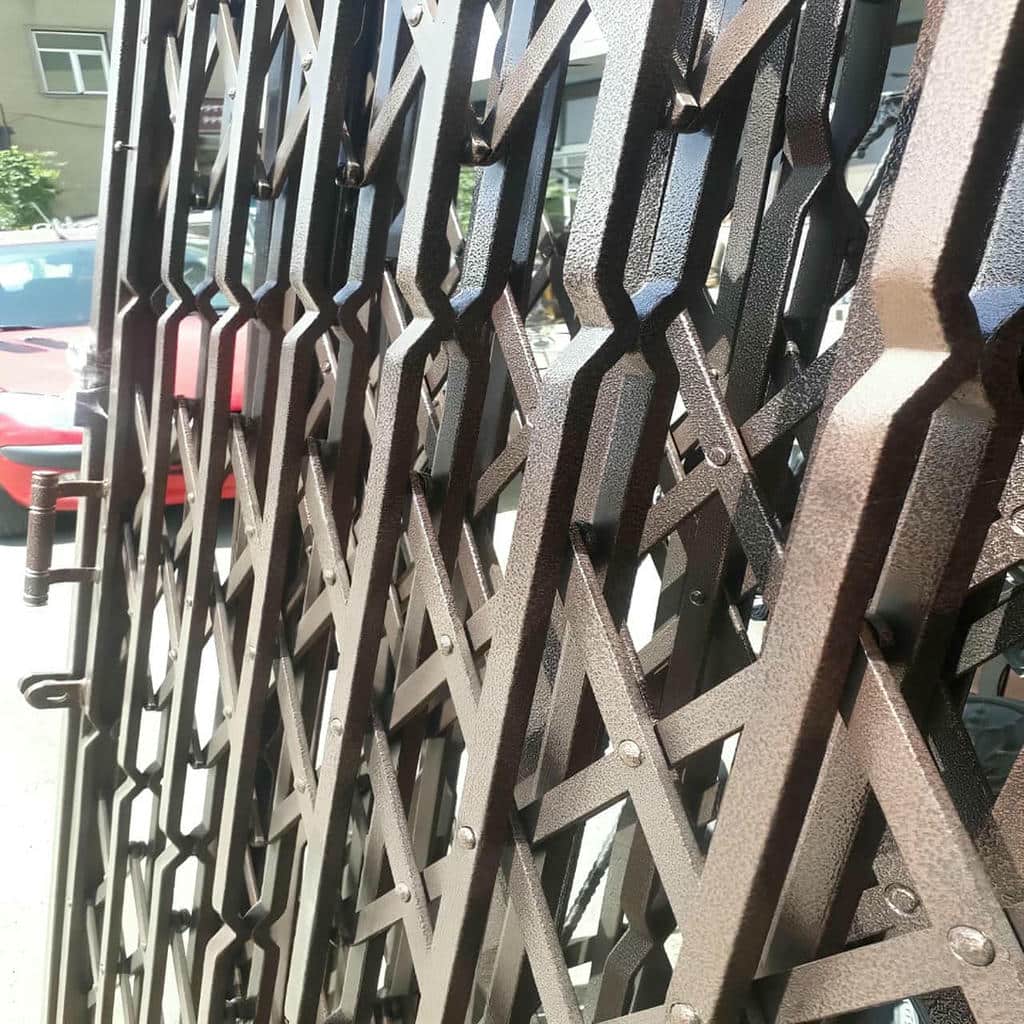

پرچ کاری و حفظ هندسه آکاردئونی
پرچ ها مفصل های شبکه هستند و باید تسمه ها را بدون لقی اضافی به یکدیگر متصل کنند. پرچ بیش از حد فشرده, اصطکاک میان سطوح را افزایش می دهد و حرکت درب را سنگین می کند. پرچ شل نیز صدای ضربه, تغییر زاویه لوزی و نوسان شبکه ایجاد می سازد. قطر سوراخ و پرچ باید با ضخامت تسمه هماهنگ باشد تا اطراف اتصال در اثر فشار مداوم کشیده یا ترک خورده نشود.
فاصله سوراخ کاری باید با الگوی ثابت اجرا شود تا لوزی ها در تمام ارتفاع شکل مشابهی داشته باشند. بهتر است پس از نصب هر چند ردیف پرچ, شبکه باز و بسته شود تا خطای محور پیش از تکمیل مونتاژ مشخص گردد. پس از رنگ آمیزی نیز مفصل ها دوباره آزمایش می شوند, زیرا تجمع پوشش میان تسمه ها می تواند آزادی حرکت را کاهش دهد. روغن کاری نباید جایگزین اصلاح پرچ یا برطرف کردن تاب سازه شود.
- مقطع ریل را بر اساس وزن مدل نهایی انتخاب کنید.
- داخل مسیر را از پلیسه و زائده جوش پاک کنید.
- تعداد چرخ را با توزیع واقعی جرم هماهنگ سازید.
- ارتفاع چرخ ها را پس از نصب کامل رگلاژ کنید.
- پرچ ها را در چند مرحله از مونتاژ آزمایش کنید.
اندازه گیری و نصب کم جا بدون کاهش عبور
اندازه گیری دقیق تعیین می کند درب ریلی آکاردئونی کم جا پس از نصب چه مقدار از دهانه را آزاد نگه دارد و شبکه در کدام سمت بدون برخورد جمع شود. عرض باید در قسمت بالا, میانه و پایین ثبت گردد و ارتفاع نیز در چند موقعیت اندازه گیری شود. اختلاف این مقادیر می تواند از تاب چارچوب, شیب کف یا خروج دیوار از شاقول ناشی شود. علاوه بر ابعاد خام, ضخامت شبکه فشرده, محل دستگیره, جهت بازشدن درب اصلی و وضعیت زیرسازی بالای دهانه باید بررسی شوند. ریل ابتدا به صورت موقت قرار می گیرد و پس از کنترل تراز, اتصال های آن مرحله ای تثبیت می شوند. سپس شبکه روی چرخ ها نصب و راهنمای پایین, توقف گاه و قفل خور با وزن واقعی تنظیم می گردند.
محاسبه فضای واقعی جمع شدن شبکه
حجم جمع شدن به عرض تسمه, تعداد لوزی ها, ضخامت پرچ و تراکم طرح وابسته است. شبکه ای که در تصویر کم حجم دیده می شود ممکن است در دهانه کوچک بخش قابل توجهی از مسیر را اشغال کند. برای محاسبه دقیق باید عرض فشرده نمونه یا مشخصات ساخت در نظر گرفته شود. این مقدار از عرض خام دهانه کم می شود تا مسیر واقعی عبور پس از نصب مشخص گردد و تصمیم درباره جهت جمع شدن بر اساس داده فنی گرفته شود.
در طرح یک طرفه, تمام شبکه در یک سمت قرار می گیرد و فضای بیشتری نیاز دارد. مدل دوطرفه حجم را تقسیم می کند, اما پروفیل انتهایی و قفل میانی بخشی از دهانه را اشغال خواهند کرد. محل جمع شدن نباید با دستگیره درب اصلی, دیوار برجسته یا تجهیزات اطراف تداخل داشته باشد. تصاویر واضح از دو سمت ورودی به تشخیص محدودیت کمک می کنند و احتمال تغییر طرح پس از تولید را کاهش می دهند.

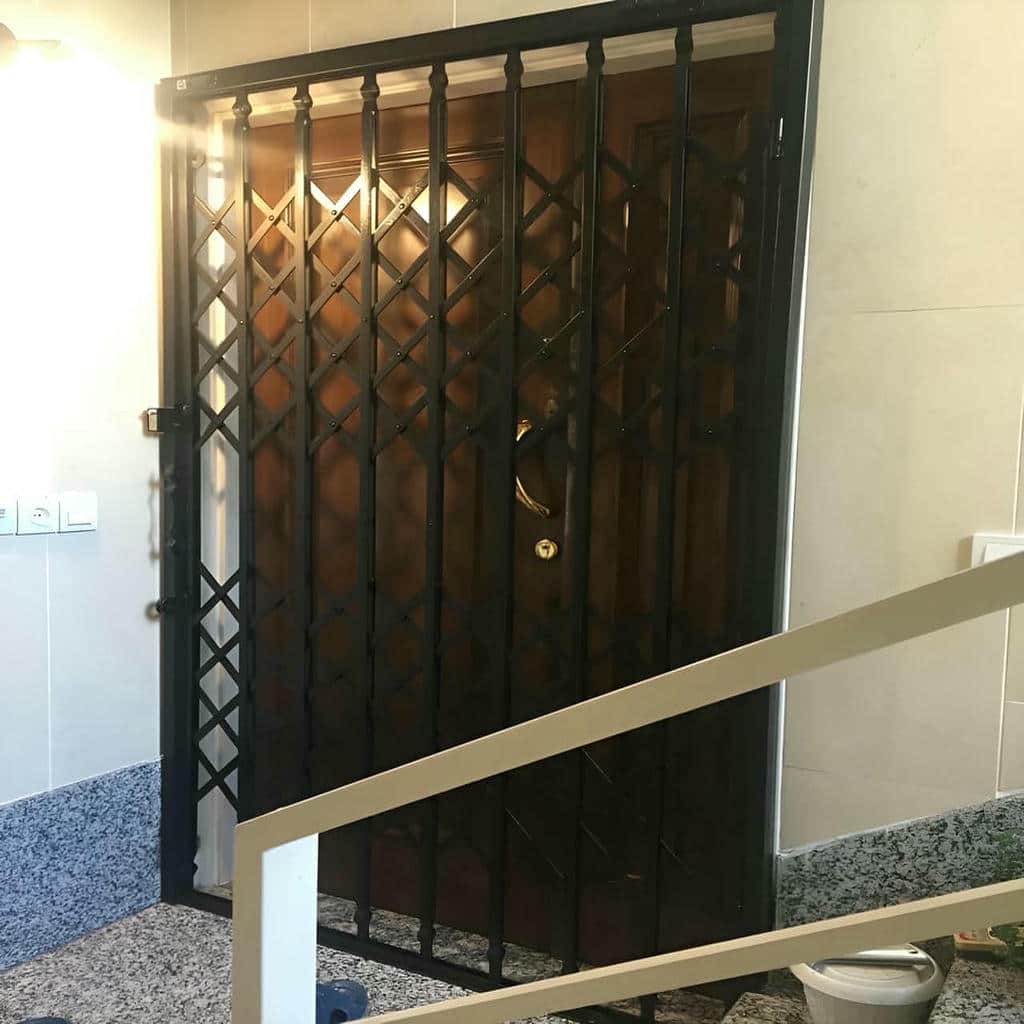

تثبیت ریل روی زیرسازی مقاوم
سطح بالای دهانه باید توان تحمل وزن ثابت شبکه و ضربه های تکراری حرکت را داشته باشد. نصب ریل روی پوشش نازک یا پروفیل ضعیف به مرور افتادگی ایجاد می کند. اگر زیرسازی کافی نباشد, صفحه یا پروفیل پشتیبان پیش از نصب اضافه می شود. نقاط مهار در طول ریل توزیع می شوند تا بار تنها در ابتدا و انتهای مسیر متمرکز نگردد. فاصله زیاد میان اتصال ها احتمال خمش موضعی را افزایش می دهد.
اتصال ریل به صورت مرحله ای انجام می شود و پس از هر مرحله, خط تراز دوباره کنترل می گردد. جوشکاری متمرکز می تواند مسیر را تاب دهد, بنابراین نقاط اتصال به شکل متقارن اجرا می شوند. پس از سردشدن, داخل ریل پاک و بخش های حرارت دیده با ضدزنگ پوشانده می شوند. فشار دادن شبکه برای عبور از محل گیر روش مناسبی نیست؛ علت باید در تراز, سطح مسیر یا تنظیم چرخ شناسایی و اصلاح شود.
رگلاژ قفل راهنما و توقف گاه
راهنمای پایین از نوسان جانبی شبکه جلوگیری می کند و باید بدون ایجاد اصطکاک زیاد, آن را در محور نگه دارد. این قطعه نباید ارتفاعی داشته باشد که مسیر عبور را دشوار کند یا آلودگی زیادی جمع نماید. پس از تنظیم چرخ ها, فاصله شبکه از کف و راهنما در کل دهانه کنترل می شود. اگر شبکه در بخشی به راهنما فشار وارد کند, تراز چرخ یا راستای ریل نیاز به اصلاح دارد.
قفل خور پس از تکمیل رگلاژ نصب می شود تا زبانه بدون بالا کشیدن یا فشردن شبکه درگیر گردد. توقف گاه نیز باید ضربه انتهای مسیر را جذب کند و مانع برخورد شبکه با قاب شود. آزمایش نهایی در حالت باز, نیمه باز و بسته انجام می گیرد. حرکت خودکار, صدای ضربه یا تغییر ارتفاع قفل نشانه نقص است. کاربر باید بتواند قفل را با نیروی متعارف باز و بسته کند.
- عرض دهانه را در چند ارتفاع ثبت کنید.
- حجم شبکه فشرده را از مسیر عبور کم کنید.
- ریل را تنها روی زیرسازی مقاوم نصب کنید.
- چرخ ها را پیش از نصب قفل خور تنظیم کنید.
- راهنما و توقف گاه را در تمام مسیر آزمایش کنید.
قیمت سفارش نگهداری و خدمات سازه سنتر
قیمت درب ریلی آکاردئونی کم جا بر اساس جزئیات واقعی هر سفارش تعیین می شود و شباهت ظاهری دو محصول به معنای یکسان بودن ساختار فنی نیست. ابعاد دهانه, عرض و ضخامت تسمه, تعداد پرچ, تراکم شبکه, نوع ریل, تعداد چرخ, قفل و پوشش رنگ بر مقدار متریال و زمان تولید اثر می گذارند. طرح های تسمه پهن, چهارگل, کم دید یا دوطرفه وزن و مونتاژ متفاوتی دارند و باید با سیستم حرکتی متناسب ساخته شوند. شرایط زیرسازی و محدودیت نصب نیز ممکن است نیاز به پروفیل تقویتی یا اجرای راهنمای خاص ایجاد کند. سازه سنتر پیش از تولید, عرض عبور, فضای جمع شدن و سمت حرکت را بررسی می کند تا سفارش نهایی با استفاده روزانه و ساختار واقعی ورودی هماهنگ باشد.
عوامل فنی موثر بر قیمت نهایی
عرض و ارتفاع دهانه مقدار فولاد, تعداد پرچ و طول ریل را مشخص می کنند. تراکم بیشتر شبکه, استفاده از تسمه پهن یا افزودن عضو عمودی نیز وزن و زمان مونتاژ را افزایش می دهد. این تغییرات باید با چرخ قوی تر و نقاط مهار بیشتر همراه شوند. سنگین کردن شبکه بدون تقویت مسیر حرکت ممکن است هزینه ساخت را بالا ببرد, اما نتیجه اجرایی مناسبی ایجاد نکند و عمر قطعات را کاهش دهد.
نوع قفل, راهنمای پایین, رنگ و شرایط نصب نیز بر فرایند سفارش اثر دارند. قفل مخفی به محفظه فولادی و قفل خور تقویت شده نیاز دارد و مدل دوطرفه به تنظیم دقیق محل اتصال دو شبکه وابسته است. آماده سازی سطح, اجرای ضدزنگ و پوشش کامل نقاط جوش دوام محصول را افزایش می دهد. برآورد قابل اتکا پس از دریافت اندازه ها, تصاویر روشن و مشخص شدن طرح و جهت حرکت امکان پذیر خواهد بود.
مراحل سفارش و کنترل پیش از ارسال
فرایند سفارش با دریافت ابعاد اولیه, تصاویر دهانه, سمت جمع شدن و سطح پوشیدگی مورد نظر آغاز می شود. سپس نوع شبکه, ضخامت تسمه, ریل, چرخ, قفل و رنگ تعیین می گردند. سازه سنتر اثر هر انتخاب بر وزن, عرض عبور و نگهداری آینده را توضیح می دهد تا تصمیم فقط بر اساس ظاهر گرفته نشود. تایید مشخصات فنی پیش از تولید از تغییر ناخواسته محل قفل یا جهت حرکت جلوگیری می کند.
پس از مونتاژ, شبکه چند بار در کارگاه باز و بسته می شود تا عملکرد پرچ, چرخ, قفل و توقف گاه بررسی گردد. بسته بندی باید از بلبرینگ, لبه های رنگ شده و یراق آلات در برابر ضربه محافظت کند. در محل نصب, ابعاد دوباره کنترل و رگلاژ نهایی انجام می شود. تحویل زمانی کامل است که حرکت یکنواخت, بسته شدن قفل و عرض مفید عبور در حضور کاربر تایید شوند.
نگهداری ریل و تعمیر قطعات متحرک
داخل ریل باید از گردوغبار, شن و ذرات سخت پاک بماند, زیرا این مواد میان چرخ و مسیر قرار می گیرند و اصطکاک را افزایش می دهند. استفاده زیاد از روغن می تواند آلودگی بیشتری جذب کند. پرچ ها, راهنمای پایین, توقف گاه و قفل خور نیز باید دوره ای از نظر لقی یا تغییر موقعیت بررسی شوند. خراش عمیق رنگ پس از پاک سازی باید با پوشش سازگار ترمیم شود تا خوردگی به فولاد نرسد.
حرکت سنگین, صدای بلبرینگ, نوسان جانبی یا سخت شدن قفل از نشانه های نیاز به بررسی هستند. تعویض چرخ بدون اصلاح شیب ریل یا سفت کردن پرچ بدون کنترل محور, مشکل را تکرار می کند. تعمیر هدفمند ابتدا مسیر حرکت, توزیع وزن و وضعیت اتصالات را ارزیابی می کند و سپس رگلاژ, تقویت یا تعویض قطعه انجام می شود. رسیدگی زودهنگام از آسیب گسترده به شبکه و افزایش هزینه تعمیر جلوگیری خواهد کرد.
- ابعاد و تصاویر روشن دهانه را برای استعلام ارائه کنید.
- جهت حرکت و طرح شبکه را پیش از تولید تایید کنید.
- کیفیت بسته بندی چرخ و قفل را بررسی کنید.
- ریل و راهنمای پایین را منظم پاک سازی کنید.
- صدای غیرعادی یا حرکت سنگین را زود تعمیر کنید.
این درب به جای چرخش در مقابل دهانه, در امتداد ریل حرکت می کند و تسمه های آن روی پرچ ها جمع می شوند. به همین دلیل به شعاع گردش لنگه نیاز ندارد. با این حال, شبکه فشرده بخشی از عرض ورودی را اشغال می کند. مقدار این فضا به عرض تسمه, تراکم طرح و یک طرفه یا دوطرفه بودن بازشو وابسته است و باید پیش از ساخت محاسبه شود.
طرح لوزی ساده یا سه گل معمولاً وزن و حجم جمع شدن کمتری نسبت به مدل تسمه پهن و کم دید دارد. در دهانه بسیار محدود, مدل دوطرفه نیز می تواند حجم شبکه را میان دو سمت تقسیم کند. انتخاب نهایی به عرض مفید عبور, فضای کنار دهانه, سطح حفاظت و ظرفیت زیرسازی بستگی دارد. اندازه گیری واقعی باید پیش از تعیین طرح و جهت حرکت انجام شود.
عرض و ارتفاع دهانه, تصاویر چارچوب, سمت مناسب جمع شدن, محل دستگیره و وضعیت زیرسازی بالای ورودی باید مشخص شوند. نوع شبکه, میزان پوشیدگی, مدل قفل و رنگ نیز اهمیت دارند. این اطلاعات برای تعیین طول ریل, تعداد چرخ, حجم جمع شدن و محل قفل خور استفاده می شوند. سفارش با اندازه تقریبی ممکن است باعث کاهش مسیر عبور یا برخورد شبکه با تجهیزات اطراف شود.
قیمت به ابعاد, ضخامت تسمه, تراکم شبکه, نوع ریل, تعداد چرخ, مدل قفل, پوشش رنگ و شرایط نصب وابسته است. طرح های تسمه پهن, کم دید, چهارگل یا دوطرفه مراحل ساخت متفاوتی دارند. نیاز به تقویت زیرسازی یا اجرای راهنمای پایین نیز بر سفارش اثر می گذارد. برای برآورد دقیق باید اندازه ها, تصاویر ورودی و مشخصات طرح مورد نظر ارائه شوند.
ریل روی زیرسازی مقاوم و در خط تراز قرار می گیرد و نقاط اتصال آن به صورت مرحله ای تثبیت می شوند. سپس شبکه روی چرخ ها نصب و ارتفاع آن تنظیم می گردد. راهنمای پایین, توقف گاه و قفل خور پس از رگلاژ چرخ ها قرار می گیرند. درب باید بدون گیر, ضربه یا حرکت خودکار باز و بسته شود و نقاط جوش نصب نیز با ضدزنگ و رنگ مناسب پوشانده شوند.
حرکت سنگین, صدای چرخ, نوسان شبکه, گیرکردن در میانه مسیر یا سخت قفل شدن از نشانه های نیاز به تعمیر هستند. علت ممکن است آلودگی ریل, خرابی بلبرینگ, پرچ معیوب یا تغییر تراز زیرسازی باشد. تعویض یک قطعه بدون بررسی کل مسیر همیشه مشکل را حل نمی کند. تعمیر دقیق ابتدا علت مکانیکی را مشخص می کند و سپس رگلاژ یا تعویض لازم انجام می شود.
جمع بندی
درب ریلی آکاردئونی کم جا باید بر اساس هماهنگی میان ریل, چرخ بلبرینگی, تسمه فولادی, پرچ و قفل طراحی شود. کم جا بودن این ساختار زمانی نتیجه مطلوبی می دهد که حجم شبکه جمع شده پیش از تولید محاسبه و جهت حرکت با فضای واقعی ورودی هماهنگ شده باشد. اندازه گیری چندنقطه ای دهانه, کنترل تراز زیرسازی و انتخاب ریل متناسب با وزن از خمش مسیر و حرکت نامتقارن جلوگیری می کنند. در مرحله ساخت نیز هندسه لوزی ها, آزادی پرچ ها و توزیع بار روی چرخ ها باید پیش از اجرای پوشش نهایی آزمایش شوند. پس از نصب, پاک سازی ریل, کنترل راهنمای پایین و ترمیم خراش رنگ به حفظ دوام کمک می کند. سازه سنتر با برسی ابعاد, تراکم طرح, محل جمع شدن و نوع قفل, امکان سفارش محصولی متناسب با استفاده روزانه را فراهم می سازد. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, اندازه های دقیق و تصاویر روشن دهانه را ارائه کنید تا پیشنهاد ساخت بر اساس سطح حفاظت, عرض عبور و شرایط واقعی اجرا تنظیم شود.
