10 مدل راهبند نگهبانی اتاق کنترل
انتخاب نوع پنل فرمان و مسیر کابل کشی در راهبند نگهبانی اتاق کنترل مستقیماً بر سرعت واکنش اپراتور, ایمنی عبور و دوام تجهیزات اثر می گذارد. دستگاهی که بدون توجه به فاصله اتاق نگهبانی, عرض دهانه و تعداد تردد انتخاب شود, ممکن است فرمان را با تأخیر اجرا کند یا در زمان قطع ارتباط از دسترس خارج شود. راهبند نگهبانی اتاق کنترل برای ورودی مجتمع, پارکینگ اداری, کارخانه, انبار, مرکز خدماتی و محوطه های دارای اپراتور ثابت کاربرد دارد و امکان بازکردن, بستن و توقف بازو را از داخل اتاق فراهم می کند. تفاوت مدل های کلیددار, ریموتی, شبکه ای, متصل به پلاک خوان, دارای نمایشگر وضعیت و مجهز به ارتباط اضطراری فقط در شکل پنل نیست؛ نوع کنترلر, سیم فرمان, پروتکل ارتباطی, سنسور ایمنی, موتور و منطق عملکرد هر مدل نیز متفاوت است. انتخاب اشتباه می تواند باعث تداخل فرمان, بسته شدن ناخواسته بازو, قطعی مکرر کابل یا فشار اضافی بر موتور شود. برای سفارش حرفه ای باید محل نصب کابین, فاصله تا اتاق کنترل, مسیر عبور کابل, وضعیت برق اضطراری و نحوه تأیید خودرو بررسی شود تا هماهنکی بخش مکانیکی و فرمان حفظ گردد. عوامل قیمت نیز به نوع موتور, پنل نگهبانی, طول بازو, فتوسل, لوپ دتکتور و پیچیدگی اجرا وابسته اند. سازه سنتر با بررسی این جزئیات, راهبند نگهبانی اتاق کنترل را بر اساس شرایط واقعی پروژه انتخاب می کند تا اپراتور دید, فرمان و کنترل قابل اتکایی داشته باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| نوع پنل فرمان | پنل کلیددار, دکمه ای یا نمایشگردار باید فرمان باز, بسته و توقف را بدون ابهام به کنترلر راهبند منتقل کند. | پنلی انتخاب کنید که وضعیت بازو و خطای احتمالی را برای نگهبان قابل تشخیص سازد. |
| فاصله اتاق کنترل | افزایش فاصله, افت سیگنال و حساسیت کابل فرمان به نویز را بیشتر می کند و ممکن است به رابط تقویتی نیاز داشته باشد. | طول مسیر کابل و نوع ارتباط را پیش از سفارش کنترلر مشخص کنید. |
| نوع موتور | موتور الکترومکانیکی یا هیدرولیکی باید با تعداد تردد, طول بازو و زمان بازماندن ورودی هماهنگ باشد. | ظرفیت محرک را بر اساس شلوغ ترین بازه کاری انتخاب کنید. |
| بازخورد وضعیت | چراغ نشانگر یا نمایشگر پنل به نگهبان اعلام می کند بازو باز, بسته, متوقف یا در حال حرکت است. | در اتاقی که دید مستقیم به راهبند ندارد, بازخورد وضعیت ضروری تر است. |
| سنسور ایمنی | فتوسل و لوپ دتکتور حضور خودرو را تشخیص می دهند و از بسته شدن بازو پس از فرمان نگهبان جلوگیری می کنند. | فرمان دستی را جایگزین تشخیص خودکار مانع ندانید. |
| کابل کشی فرمان | کابل شیلددار و مسیر جدا از برق قدرت, احتمال نویز و فرمان ناخواسته را کاهش می دهد. | کابل فرمان را داخل لوله محافظ و دور از منابع تداخل عبور دهید. |
| کنترل اضطراری | کلید توقف, خلاص کن دستی و برق پشتیبان امکان مدیریت ورودی را هنگام خطا یا قطع برق فراهم می کنند. | نحوه استفاده اضطراری باید برای نگهبان ساده و مشخص باشد. |
| فونداسیون و نصب | فونداسیون تراز و بولت گذاری دقیق, لرزش کابین و تغییر موقعیت بازو را در استفاده مداوم کاهش می دهد. | پیش از نصب, مسیر کابل و محل بازشدن درب سرویس را بررسی کنید. |
| نگهداری دوره ای | بازبینی پنل, کابل, اتصالات, سنسورها و فنر تعادل از قطع فرمان و توقف ناگهانی جلوگیری می کند. | سرویس را بر اساس تعداد سیکل و شرایط محیطی برنامه ریزی کنید. |
اطلاعات تماس
کاربرد فنی راهبند نگهبانی در کنترل ورودی
راهبند نگهبانی اتاق کنترل یک سامانه فرمان پذیر است که میان اپراتور, تجهیزات تشخیص خودرو و مکانیزم حرکت بازو ارتباط ایجاد می کند. نگهبان پس از بررسی مجوز ورود, فرمان را از پنل صادر می کند و کنترلر با توجه به وضعیت سنسورها اجازه حرکت می دهد. مزیت این ساختار آن است که تصمیم انسانی با حفاظت خودکار ترکیب می شود؛ یعنی اپراتور دسترسی را تأیید می کند, اما فتوسل و لوپ دتکتور مانع بسته شدن روی خودرو می شوند. این ترکیب برای ورودی هایی مناسب است که خودروهای مهمان, خدماتی و مجاز الگوی ثابتی ندارند. کیفیت عملکرد به دید نگهبان, سرعت انتقال فرمان, بازخورد وضعیت و زمان بندی بسته شدن وابسته است. اگر اتاق کنترل از مسیر فاصله داشته باشد, دوربین, نمایشگر وضعیت و ارتباط پایدار اهمیت بیشتری پیدا می کنند تا نگهبان بدون حدس زدن وضعیت واقعی بازو تصمیم بگیرد.
کنترل ورود خودروهای مهمان و خدماتی
در ورودی مجتمع یا مرکز اداری, خودروهای مهمان معمولاً شناسه دائمی ندارند و نگهبان باید پس از بررسی مقصد یا هماهنگی داخلی مجوز ورود صادر کند. پنل اتاق کنترل امکان بازکردن راهبند بدون خروج اپراتور از محل را فراهم می کند و زمان توقف خودرو را کاهش می دهد. اگر دوربین یا سیستم ثبت پلاک نیز نصب شده باشد, اپراتور می تواند اطلاعات خودرو را پیش از صدور فرمان بررسی کند و سوابق ورود را نگه دارد.
فرمان بازشدن نباید به تنهایی باعث بسته شدن زمان دار بدون کنترل حضور خودرو شود. ممکن است خودروی مهمان برای دریافت راهنمایی یا تحویل کارت توقف بیشتری داشته باشد. در این حالت لوپ دتکتور باید حضور خودرو را تشخیص دهد و تا خروج کامل آن از محدوده بازو اجازه بسته شدن ندهد. هماهنگی میان پنل نگهبانی, سنسور حضور و تأخیر کنترلر از برخورد بوم با خودرو جلوگیری می کند.
مدیریت ورودی های دارای دید محدود
گاهی اتاق نگهبانی در زاویه ای قرار دارد که اپراتور تمام مسیر بازو یا بخش انتهایی خودرو را نمی بیند. در چنین پروژه ای, اتکا به دید مستقیم کافی نیست و باید از دوربین, چراغ وضعیت یا نمایشگر موقعیت بازو استفاده شود. پنلی که فقط دکمه باز و بسته دارد, به نگهبان نشان نمی دهد فرمان اجرا شده یا دستگاه به دلیل وجود مانع متوقف مانده است. بازخورد وضعیت, تصمیم گیری را دقیق تر و خطای انسانی را کمتر می کند.
محل دوربین باید نقطه توقف خودرو, محدوده حرکت بوم و مسیر خروج را پوشش دهد. تأخیر تصویر یا زاویه نامناسب ممکن است اپراتور را درباره عبور کامل خودرو دچار اشتباه کند. سنسورهای ایمنی همچنان باید مستقل از تصویر عمل کنند تا حتی در صورت قطع دوربین, بازو روی خودرو بسته نشود. طراحی درست باعث می شود اتاق کنترل نقش نظارتی داشته باشد و ایمنی به عملکرد یک ابزار واحد وابسته نماند.
هماهنگی با پلاک خوان و کارت خوان
راهبند نگهبانی می تواند هم زمان فرمان خودکار و دستی دریافت کند. خودروهای ثبت شده از طریق کارت خوان یا پلاک خوان وارد می شوند و نگهبان فقط موارد ناشناس یا استثنایی را بررسی می کند. کنترلر باید ورودی های مختلف را بدون تداخل مدیریت کند و اولویت فرمان ها مشخص باشد. برای نمونه, فرمان توقف اضطراری باید بر فرمان بازشدن خودکار اولویت داشته باشد و حضور مانع نیز حرکت بسته شدن را متوقف کند.
اتصال سامانه ها از طریق رله, ورودی دیجیتال یا ارتباط شبکه انجام می شود. روش ساده رله ای برای فرمان باز مناسب است, اما برای دریافت وضعیت, ثبت خطا و مدیریت پیشرفته ممکن است ارتباط دوطرفه لازم باشد. انتخاب کنترلر قابل توسعه از تعویض کامل برد در آینده جلوگیری می کند. پیش از خرید باید مشخص شود چه تجهیزاتی اکنون نصب می شوند و چه امکاناتی احتمال دارد بعداً به اتاق کنترل اضافه شوند.
- برای خودروهای مهمان, فرمان نگهبانی را با ثبت اطلاعات ورود ترکیب کنید.
- در دید محدود, دوربین و نمایشگر وضعیت بازو را هم زمان به کار ببرید.
- فرمان دستی را زیر نظر فتوسل و لوپ دتکتور اجرا کنید.
- اولویت فرمان توقف, باز و بسته را در کنترلر مشخص سازید.
- کنترلری انتخاب کنید که امکان توسعه کارت خوان و پلاک خوان داشته باشد.
ساختار پنل, کنترلر و اجزای مکانیکی راهبند
عملکرد راهبند اتاق کنترل به هماهنگی پنل فرمان, برد مرکزی, موتور, گیربکس و سنسورهای موقعیت وابسته است. پنل نگهبانی باید فرمان را به صورت پایدار منتقل کند و کنترلر نیز پیش از حرکت, وضعیت ورودی های ایمنی را بررسی نماید. در مدل های ساده, چند کلید و چراغ نشانگر کافی است؛ اما در پروژه های بزرگ تر, نمایش خطا, انتخاب حالت دستی یا خودکار و ثبت رخداد اهمیت پیدا می کند. موتور و گیربکس باید طول بازو و تعداد سیکل را تحمل کنند و فنر تعادل نیز بار مکانیکی را کاهش دهد. اگر پنل دقیق باشد ولی بازو به دلیل تنظیم نامناسب فنر کند حرکت کند, سیستم همچنان عملکرد مطلوبی نخواهد داشت. از طرف دیگر, موتور مناسب با کابل فرمان ضعیف نیز می تواند فرمان های متناوب و نامطمئن ایجاد کند. بنابراین تمام اجزا باید به عنوان یک زنجیره واحد بررسی شوند.
پنل دکمه ای و نمایش وضعیت بازو
پنل پایه معمولاً شامل فرمان باز, بسته و توقف است. تفکیک رنگ یا شکل کلیدها به نگهبان کمک می کند در شرایط سریع فرمان درست را صادر کند. استفاده از کلیدهای مشابه و بدون برچسب می تواند احتمال اشتباه را افزایش دهد. چراغ های وضعیت نیز بهتر است حالت باز, بسته, حرکت و خطا را جداگانه نمایش دهند تا اپراتور بدون مشاهده مستقیم دستگاه از نتیجه فرمان مطلع شود.
پنل باید در ارتفاع مناسب و دور از رطوبت نصب شود و دسترسی افراد غیرمجاز به آن محدود باشد. در برخی پروژه ها استفاده از کلید قفل دار یا سطح دسترسی اپراتوری منطقی است. سیم های داخل پنل باید شماره گذاری شوند تا عیب یابی سریع انجام گیرد. اگر فرمانی عمل نکند, تکنسین باید بتواند میان خرابی کلید, قطعی کابل و ایراد ورودی کنترلر تمایز ایجاد کند.
برد فرمان و منطق ایمنی
برد فرمان ورودی پنل, فتوسل, لوپ دتکتور و تجهیزات کنترل دسترسی را دریافت می کند و بر اساس برنامه تعیین شده موتور را راه اندازی می نماید. قابلیت تنظیم تأخیر بسته شدن, سرعت, توقف نرم و واکنش به مانع, رفتار راهبند را شکل می دهد. در پروژه اتاق کنترل, ورودی توقف اضطراری و فرمان نگهدارنده اهمیت ویژه دارد تا نگهبان بتواند بازو را در وضعیت مشخص متوقف نگه دارد.
منطق نادرست می تواند باعث شود فرمان بسته حتی هنگام حضور خودرو اجرا شود یا راهبند پس از قطع سنسور در وضعیت ناایمن ادامه کار دهد. تمام ورودی ها باید پس از نصب آزمایش شوند و واکنش کنترلر در حالت اتصال کوتاه, قطع سیم و حضور مانع بررسی گردد. تنظیمات نهایی باید ثبت شوند تا پس از تعمیر یا تعویض برد, رفتار سیستم بدون حدس زدن بازیابی شود.

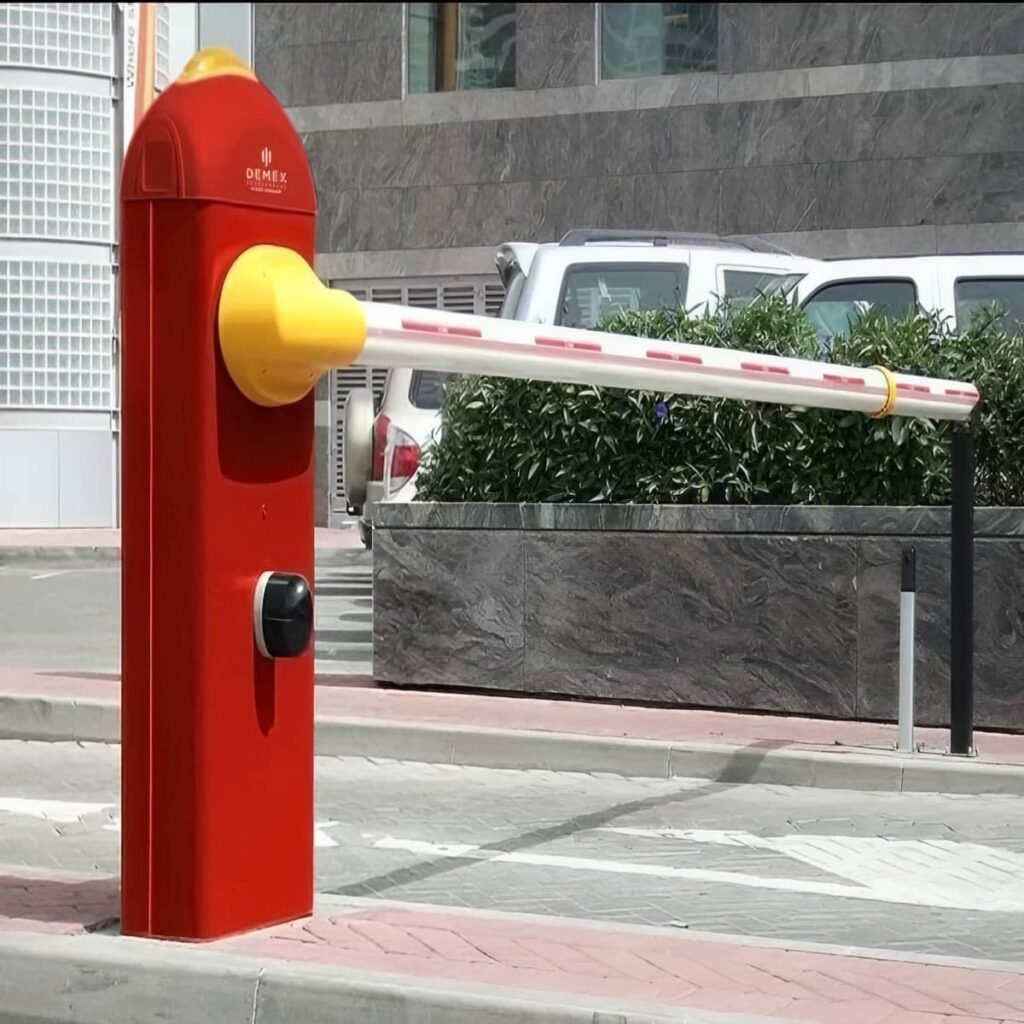

موتور, گیربکس و فنر تعادل
موتور نیروی اولیه را تولید می کند و گیربکس آن را با سرعت و گشتاور مناسب به محور بازو می رساند. طول بوم و تجهیزات نصب شده روی آن, بار مکانیکی را تعیین می کنند. اگر بازو بلندتر یا سنگین تر از ظرفیت دستگاه باشد, جریان موتور افزایش می یابد و چرخ دنده ها تحت فشار قرار می گیرند. کیفیت یاتاقان, روان کاری و توقف نرم بر صدای کارکرد و دوام سیستم اثر مستقیم دارد.
فنر تعادل بخشی از وزن بازو را جبران می کند تا موتور در دو جهت بار متعادل تری تحمل کند. کشش کم, بالا رفتن بوم را سنگین می کند و کشش زیاد, بسته شدن را دشوار می سازد. تنظیم فنر باید پس از نصب تمام چراغ ها, علائم یا پرده های روی بازو انجام شود. در حالت خلاص, بوم باید در زاویه میانی بدون سقوط یا جهش شدید باقی بماند.
- کلیدهای پنل را با عملکرد مشخص و قابل تشخیص نصب کنید.
- چراغ وضعیت را برای نمایش حرکت, توقف و خطا در نظر بگیرید.
- منطق کنترلر را در حالت قطع سنسور و حضور مانع آزمایش کنید.
- توان موتور را با طول و وزن کامل بوم هماهنگ سازید.
- فنر تعادل را پس از تکمیل تجهیزات بازو رگلاژ کنید.
انتخاب مدل و اجرای ارتباط اتاق کنترل
انتخاب مدل مناسب باید از مسیر فرمان آغاز شود؛ زیرا فاصله اتاق کنترل, نوع کابل و نیاز به بازخورد وضعیت, ساختار ارتباطی دستگاه را تعیین می کنند. برای فاصله کوتاه, فرمان رله ای سیمی می تواند ساده و پایدار باشد. در مسیرهای بلند یا محیط های دارای نویز, کابل شیلددار, رابط تقویتی یا ارتباط شبکه انتخاب مطمئن تری است. محل عبور کابل نباید در کنار موتورهای بزرگ, کابل قدرت یا تجهیزات تولیدکننده تداخل قرار گیرد. در مرحله نصب, فونداسیون راهبند, موقعیت پنل, محل دوربین و سنسورها باید هم زمان طراحی شوند. سپس فرمان باز, بسته و توقف در سناریوهای عادی و اضطراری آزمایش می شود. هدف فقط حرکت دادن بوم نیست؛ نگهبان باید بتواند وضعیت را تشخیص دهد, خطا را مدیریت کند و در صورت قطع برق یا ارتباط, ورودی را به شکل ایمن کنترل نماید.
تعیین روش ارتباط سیمی یا شبکه ای
ارتباط سیمی رله ای ساختار ساده ای دارد و برای انتقال فرمان های پایه مناسب است. هر فرمان از طریق یک زوج سیم یا ورودی مشخص به کنترلر می رسد. این روش عیب یابی آسانی دارد, اما برای ارسال اطلاعات کامل وضعیت محدود است. اگر اتاق کنترل به نمایش خطا, شمارش سیکل یا ثبت رخداد نیاز داشته باشد, ارتباط شبکه ای یا ماژول رابط می تواند اطلاعات بیشتری منتقل کند.
انتخاب روش ارتباط باید با زیرساخت پروژه هماهنگ باشد. شبکه ناپایدار یا کابل نامناسب می تواند فرمان را با تأخیر یا قطع همراه کند. در سیستم های حساس, بهتر است توقف اضطراری یا فرمان پایه مسیر مستقل داشته باشد تا خرابی شبکه کل کنترل را از بین نبرد. کابل رزرو نیز برای توسعه آینده پیش بینی شود تا اضافه کردن نمایشگر یا سامانه جدید به تخریب مسیر نیاز نداشته باشد.
کابل کشی مقاوم در برابر نویز و رطوبت
کابل فرمان باید از کابل برق قدرت فاصله داشته باشد و در صورت عبور طولانی از نوع شیلددار انتخاب شود. اتصال صحیح شیلد و ارت از ورود نویز به ورودی کنترلر جلوگیری می کند. لوله محافظ باید در برابر فشار, نفوذ آب و آسیب مکانیکی مقاوم باشد. اتصالات میانی در محوطه باز احتمال خرابی را افزایش می دهند و بهتر است مسیر تا حد امکان یکپارچه اجرا شود.
ورود کابل به کابین و پنل باید با گلند مناسب آب بندی گردد. رطوبت در جعبه اتصال می تواند باعث اکسیدشدن ترمینال و ایجاد فرمان های متناوب شود. شماره گذاری دو سر کابل, ثبت مسیر و تهیه نقشه ساده, زمان تعمیر را کاهش می دهد. پیش از تحویل, پیوستگی سیم, مقاومت عایقی و عملکرد هر فرمان به صورت جداگانه آزمایش می شود.
تست سناریوهای عادی و اضطراری
پس از نصب, نگهبان باید فرمان باز, بسته و توقف را در حالت های مختلف آزمایش کند. حضور خودرو زیر بازو, عبور دنباله ای, توقف طولانی و ورود فرمان هم زمان از پنل و کارت خوان از سناریوهای مهم هستند. کنترلر باید اولویت ها را درست اجرا کند و سنسور ایمنی در هر شرایطی مانع حرکت خطرناک شود. چراغ وضعیت پنل نیز باید با موقعیت واقعی بوم تطابق داشته باشد.
در تست اضطراری, قطع برق, خرابی ارتباط و استفاده از خلاص کن دستی بررسی می شوند. اگر برق پشتیبان وجود دارد, مدت و نحوه انتقال به منبع جایگزین باید مشخص باشد. نگهبان باید بداند در چه شرایطی می تواند بوم را دستی آزاد کند و پس از بازگشت برق چگونه دستگاه را به حالت خودکار برگرداند. آموزش این مراحل بخشی از اجرای استاندارد است, نه یک توضیح جانبی.
- نوع ارتباط را بر اساس فاصله و نیاز به بازخورد انتخاب کنید.
- کابل فرمان را از مسیر برق قدرت جدا نگه دارید.
- ورودی کابل ها و جعبه های اتصال را کامل آب بندی کنید.
- فرمان های هم زمان و حضور مانع را در تست نهایی بررسی کنید.
- روش کار با خلاص کن و برق اضطراری را به نگهبان آموزش دهید.
قیمت, سفارش و خدمات راهبند اتاق کنترل سازه سنتر
قیمت راهبند نگهبانی اتاق کنترل از مجموعه ای از مشخصات مکانیکی, الکتریکی و اجرایی شکل می گیرد. نوع موتور, طول بازو, ظرفیت تردد, مدل پنل و سطح بازخورد وضعیت از عوامل اصلی هستند. سامانه ای که فقط فرمان باز و بسته دریافت می کند با مدلی که نمایشگر خطا, ارتباط شبکه, پلاک خوان و برق اضطراری دارد یکسان نیست. وضعیت فونداسیون, فاصله اتاق کنترل, طول کابل, تعداد دوربین ها و سنسورهای ایمنی نیز بر شرایط اجرا اثر می گذارند. سفارش دقیق باید پس از ثبت مسیر ارتباط, سناریوی ورود و مسئولیت اپراتور انجام شود. سازه سنتر ابتدا مشخص می کند نگهبان چه فرمان هایی نیاز دارد و چه اطلاعاتی باید از دستگاه دریافت کند, سپس موتور, کنترلر و تجهیزات جانبی را با شرایط ورودی هماهنگ می سازد. این روش از خرید تجهیزات اضافی یا انتخاب پنل ناقص جلوگیری می کند.
عوامل مؤثر بر قیمت راهبند نگهبانی
نوع محرک و ظرفیت کاری دستگاه بخش مهمی از قیمت را تعیین می کنند. راهبند دارای موتور قوی تر, گیربکس دقیق و کنترل توقف نرم برای ترددهای سنگین تر طراحی می شود. طول بازو نیز بر توان موتور و ترکیب فنر اثر دارد. کیفیت بدنه, پوشش مقاوم و آب بندی کابین در محیط های مرطوب یا پرگردوغبار اهمیت بیشتری پیدا می کنند و باید در مشخصات سفارش ثبت شوند.
پنل ساده دکمه ای با سامانه دارای نمایشگر, ثبت رخداد و ارتباط شبکه ای تفاوت فنی دارد. فتوسل, لوپ دتکتور, دوربین, پلاک خوان و منبع برق اضطراری نیز تجهیزات و اجرای بیشتری نیاز دارند. مقایسه پیشنهادها باید بر اساس فهرست کامل قطعات, نوع کابل و خدمات نصب انجام شود. پیشنهاد ارزان تر در صورت حذف بازخورد وضعیت یا سنسور ضروری, ممکن است کنترل اتاق نگهبانی را ناقص کند.
مراحل سفارش و ثبت نیازهای اتاق کنترل
برای ثبت سفارش باید عرض دهانه, تعداد تردد, فاصله اتاق کنترل و میزان دید نگهبان مشخص شوند. همچنین باید تعیین شود فرمان فقط دستی است یا کارت خوان و پلاک خوان نیز به سیستم متصل خواهند شد. تصاویر مسیر, محل پنل و نقطه نصب کابین به طراحی کابل کشی و جای گذاری سنسورها کمک می کنند. این اطلاعات انتخاب کنترلر و تعداد ورودی های مورد نیاز را دقیق تر می سازند.
پس از بررسی فنی, نوع پنل, چراغ های وضعیت, تجهیزات ایمنی و روش ارتباط ثبت می شوند. اگر فونداسیون یا مسیر کابل توسط تیم دیگری اجرا می شود, نقشه محل بولت و لوله ها باید پیش از شروع کار تحویل داده شود. زمان آماده سازی زیرساخت و نصب دستگاه نیز باید هماهنگ باشد. شرح سفارش شفاف از تغییرات ناگهانی و اختلاف درباره امکانات سیستم جلوگیری می کند.
نگهداری پنل و تجهیزات فرمان
سرویس راهبند باید پنل اتاق کنترل را نیز پوشش دهد. کلیدها, چراغ های وضعیت, ترمینال ها و کابل ارتباط در اثر استفاده مداوم یا رطوبت ممکن است دچار فرسودگی شوند. فرمان نامنظم, تأخیر در پاسخ یا خاموش شدن نشانگر می تواند از ضعف اتصال ناشی شود. بررسی مسیر فرمان پیش از تعویض برد, از هزینه و تعمیر غیرضروری جلوگیری می کند.
در بخش مکانیکی, فنر, گیربکس, محور و پیچ های پایه بازبینی می شوند. فتوسل و لوپ دتکتور نیز باید تمیز و آزمایش شوند تا فرمان نگهبان در شرایط ناایمن اجرا نشود. فاصله سرویس بر اساس تعداد سیکل واقعی تعیین می شود. ثبت خطاها و زمان وقوع آن ها به تشخیص خرابی متناوب کمک می کند و زمان توقف سیستم را کاهش می دهد.
نصب و پشتیبانی فنی سازه سنتر
نصب حرفه ای شامل ترازکردن کابین, تنظیم بازو, کابل کشی فرمان, برنامه ریزی کنترلر و تست سنسورها است. پنل نگهبانی پس از اتصال باید در تمام حالت ها آزمایش شود و چراغ های وضعیت با موقعیت واقعی بوم تطابق داشته باشند. تست قطع برق, توقف اضطراری و خلاص کردن دستی نیز بخشی از تحویل است. آموزش اپراتور باعث می شود خطای کاربری و دست کاری نادرست تنظیمات کاهش یابد.
در عیب یابی باید مشخص شود ایراد از پنل, کابل, کنترلر یا مکانیزم حرکت ناشی شده است. تعویض مستقیم موتور یا برد بدون بررسی فرمان ورودی می تواند هزینه اضافی ایجاد کند و مشکل را باقی بگذارد. سازه سنتر مسیر ارتباط, سنسورها و بخش مکانیکی را یکپارچه بررسی می کند تا علت اصلی مشخص شود. دسترسی به قطعات و امکان تنظیم مجدد, استمرار عملکرد اتاق کنترل را حفظ می کند.
- قیمت را بر اساس تجهیزات کامل پنل و راهبند مقایسه کنید.
- فاصله اتاق کنترل و نیاز به نمایش وضعیت را پیش از سفارش اعلام کنید.
- هزینه کابل کشی, سنسورها و زیرسازی را در برآورد لحاظ کنید.
- پنل و مکانیزم راهبند را در یک برنامه نگهداری مشترک قرار دهید.
- پیش از تعویض قطعه, مسیر کامل فرمان عیب یابی شود.
حداقل فرمان های باز, بسته و توقف برای کنترل دستی لازم هستند. در پروژه های حساس, چراغ نمایش وضعیت, توقف اضطراری و انتخاب حالت دستی یا خودکار نیز مفید است. اگر نگهبان دید مستقیم به بازو ندارد, نمایش موقعیت و خطا اهمیت بیشتری پیدا می کند. نوع پنل باید با ورودی های کنترلر و سناریوی واقعی تردد هماهنگ باشد تا فرمان ها بدون ابهام اجرا شوند.
فتوسل می تواند مانع موجود در خط دید را تشخیص دهد, اما لوپ دتکتور حضور فلزی خودرو را در کف شناسایی می کند و پوشش ایمنی بیشتری می سازد. فرمان نگهبان ممکن است در لحظه ای صادر شود که بخشی از خودرو هنوز زیر بازو قرار دارد. ترکیب فتوسل و لوپ دتکتور احتمال بسته شدن ناخواسته را کاهش می دهد و برای ورودی های پرتردد توصیه می شود.
نوع موتور, ظرفیت تردد, طول بازو, مدل پنل, نمایش وضعیت و کنترلر بر قیمت اثر دارند. تجهیزات جانبی مانند فتوسل, لوپ دتکتور, پلاک خوان, دوربین و برق اضطراری نیز مشخصات سفارش را تغییر می دهند. فاصله اتاق نگهبانی و پیچیدگی کابل کشی بخشی از شرایط اجرا است. مقایسه باید بر اساس فهرست کامل تجهیزات و خدمات نصب انجام شود.
عرض مسیر, تعداد تردد, فاصله اتاق کنترل, میزان دید نگهبان و روش تأیید خودرو باید مشخص شوند. همچنین باید معلوم باشد کارت خوان, پلاک خوان یا دوربین به سیستم متصل می شوند یا خیر. تصاویر محل نصب و مسیر کابل کشی به تعیین نوع کنترلر و پنل کمک می کنند. ارائه اطلاعات دقیق از تغییر تجهیزات یا اجرای دوباره زیرساخت جلوگیری خواهد کرد.
فاصله قابل اجرا به نوع کابل, سطح نویز محیط و روش ارتباط بستگی دارد. برای مسیرهای کوتاه, فرمان رله ای سیمی معمولاً مناسب است. در فاصله بیشتر ممکن است کابل شیلددار, رابط تقویتی یا ارتباط شبکه ای لازم باشد. مسیر کابل باید از برق قدرت جدا باشد و اتصالات میانی محدود شوند. فاصله باید پیش از انتخاب پنل و کنترلر دقیق اندازه گیری گردد.
در سرویس, کلیدهای پنل, چراغ های وضعیت, کابل فرمان, ترمینال ها و ورودی های کنترلر بررسی می شوند. فتوسل, لوپ دتکتور, فنر تعادل, موتور و گیربکس نیز آزمایش خواهند شد. تأخیر فرمان یا قطع متناوب باید از سمت پنل تا برد ردیابی شود. ثبت تنظیمات و خطاها باعث می شود تعمیر بعدی سریع تر و دقیق تر انجام گیرد.
جمع بندی
راهبند نگهبانی اتاق کنترل باید به گونه ای انتخاب شود که اپراتور بتواند فرمان را سریع صادر کند و هم زمان از وضعیت واقعی بازو مطلع بماند. نوع پنل, فاصله کابل کشی, کنترلر, فتوسل و لوپ دتکتور اجزای جدا از هم نیستند و عملکرد ایمن فقط با هماهنگی آن ها شکل می گیرد. موتور و گیربکس نیز باید با طول بازو و تعداد تردد سازگار باشند تا فرمان صحیح به حرکت کند یا پرتنش منجر نشود. در پروژه های دارای دید محدود, دوربین و نمایشگر وضعیت خطای تصمیم گیری را کاهش می دهند. فونداسیون تراز, آب بندی کابل ها, تنظیم فنر و تست شرایط اضطراری نیز بخش اصلی اجرای استاندارد هستند. مقایسه مدل ها فقط بر اساس ظاهر پنل یا قیمت, ممکن است محدودیت ارتباط یا نبود بازخورد را پنهان کند. سازه سنتر با برسی مسیر فرمان, حجم تردد و نیازهای نگهبان, تجهیزات مناسب را مشخص می کند. برای دریافت مشاوره, سفارش یا استعلام قیمت روز راهبند نگهبانی اتاق کنترل, ابعاد ورودی, فاصله اتاق و روش کنترل دسترسی را ارائه کنید تا انتخاب و نصب بر پایه شرایط واقعی انجام شود.
