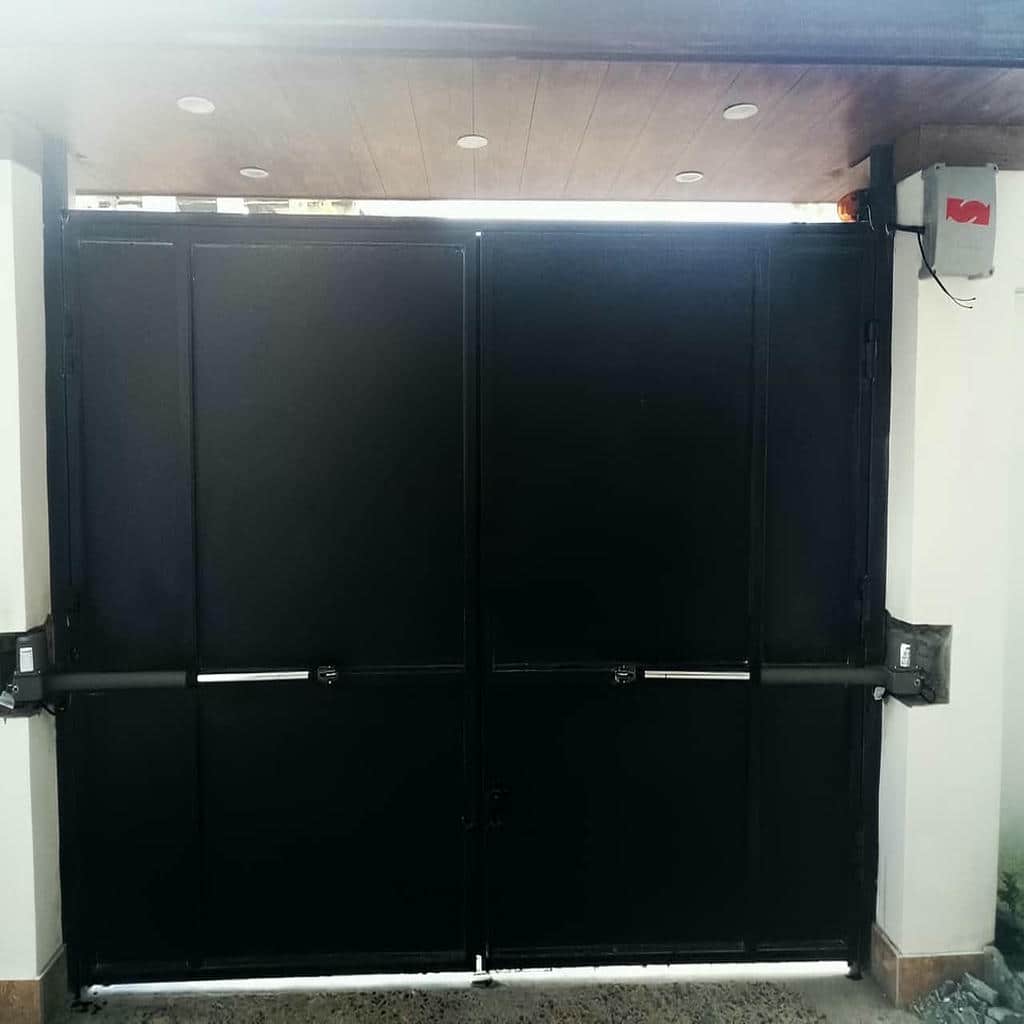

10 طرح جک درب ویلایی بازویی
هماهنگی طول کورس با عرض لنگه و انتخاب گیربکس متناسب با وزن درب, حرکت ورودی ویلا را نرم می کند و فشار فرسایشی روی لولا و براکت را کاهش می دهد. جک درب ویلایی بازویی از موتور, گیربکس, شفت, برد فرمان, پایه فولادی و تجهیزات ایمنی تشکیل می شود و کیفیت عملکرد آن به هماهنگی این اجزا با هندسه واقعی درب وابسته است. در میان 10 طرح کاربردی, تفاوت اصلی به ساختار خطی, مفصلی, تلسکوپی, کم ولتاژ, انکودردار, خودقفل شونده و مدل دارای باتری پشتیبان مربوط می شود. ظاهر پوسته, رنگ بدنه و ابعاد بازو در نمای داخلی ویلا دیده می شوند, اما جنس چرخ دنده, قطر شفت, کیفیت بوش, آب بندی و دقت نصب اثر بیشتری بر دوام دارند. انتخاب نامتناسب ممکن است باعث ضربه در توقف, صدای گیربکس, بسته نشدن کامل, فشار روی قفل یا فرسودگی زودرس لولا شود. جک درب ویلایی بازویی مناسب باید با وزن و عرض هر لنگه, عمق ستون, زاویه بازشو, تعداد تردد و میزان بادگیری سطح هماهنگ باشد. قیمت نهایی نیز به مدل موتور, متریال قطعات, برد فرمان, تجهیزات ایمنی, اصلاح زیرسازی, بسته بندی و خدمات نصب وابسته است. سازه سنتر با برسی این مشخصات, طرحی را پیشنهاد می دهد که میان ظاهر منظم, عملکرد پایدار و نگهداری قابل پیش بینی تعادل ایجاد کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| هندسه بازو | ساختار خطی, مفصلی یا تلسکوپی مسیر انتقال نیرو را تغییر می دهد و بر زاویه بازشو, فضای نصب و فشار جانبی شفت اثر می گذارد. | فاصله محور لولا تا لبه ستون پیش از انتخاب طرح اندازه گیری شود. |
| ظرفیت موتور | گشتاور موتور باید وزن, عرض لنگه, اصطکاک لولا و فشار باد را بدون افزایش جریان یا دمای نامناسب پوشش دهد. | توان اسمی به تنهایی معیار خرید نیست و باید با وضعیت واقعی درب سنجیده شود. |
| طول کورس | کورس شفت محل نصب براکت و دامنه حرکت لنگه را تعیین می کند و در ایجاد زاویه بازشوی کامل نقش دارد. | کورس بلند فقط در صورت هماهنگی با هندسه ستون مزیت ایجاد می کند. |
| متریال گیربکس | جنس چرخ دنده, بوش و یاتاقان بر لقی, صدای کارکرد, انتقال گشتاور و طول عمر مکانیزم اثر مستقیم دارد. | کیفیت قطعات داخلی باید متناسب با وزن درب و شرایط نگهداری باشد. |
| برد فرمان | برد فرمان شروع نرم, توقف تدریجی, هماهنگی لنگه ها, تشخیص مانع و بسته شدن خودکار را مدیریت می کند. | برد باید با ولتاژ موتور, قفل و تجهیزات ایمنی سازگار باشد. |
| براکت نصب | براکت فولادی هم محور نیرو را بدون خم شدن میان موتور, ستون و لنگه منتقل می کند و از بار جانبی جلوگیری می نماید. | پایه روی پروفیل سازه ای نصب شود و به ورق تزئینی متصل نگردد. |
| قفل و ایمنی | قفل برقی, فتوسل, فلاشر, استاپ مکانیکی و خلاص کن دستی امنیت و ایمنی حرکت درب ویلایی را تکمیل می کنند. | نوع قفل با عرض لنگه, فشار باد و ساختار خودقفل شونده هماهنگ شود. |
| مقاومت محیطی | پوشش بدنه, آب بندی ورودی کابل و محافظت شفت از خوردگی, نفوذ رطوبت و خرابی قطعات الکتریکی جلوگیری می کنند. | محل نصب از تجمع آب, ضربه مستقیم و شست وشوی پرفشار دور باشد. |
| نگهداری | کنترل لولا, پیچ براکت, صدای گیربکس, باتری و فتوسل از خرابی ناگهانی و تعمیرات گسترده جلوگیری می کند. | هر تغییر در صدا, سرعت یا نقطه توقف باید زود بررسی شود. |
اطلاعات تماس
شناخت فنی طرح های جک بازویی برای ورودی ویلا
طرح جک بازویی باید با نوع درب, فرم ستون و انتظار کاربر از ظاهر ورودی هماهنگ شود. مدل خطی برای بسیاری از درب های دو لنگه با ستون معمولی مناسب است, اما ستون عریض یا لولای عقب نشسته می تواند استفاده از بازوی مفصلی را ضروری کند. نمونه تلسکوپی فضای کمتری اشغال می کند و مدل زیرسطحی نیز بازو را از نمای درب حذف می نماید. تفاوت فنی طرح ها فقط به شکل بدنه محدود نیست؛ نوع موتور, طول شفت, قابلیت کنترل سرعت, جنس براکت و روش خلاص کردن دستی نیز در رفتار روزانه اثر دارند. سازه سنتر هنگام مقایسه طرح ها, ظاهر را همراه ظرفیت مکانیکی و امکان سرویس بررسی می کند تا مدل انتخابی هم با نمای ویلا هماهنگ باشد و هم فشار واقعی لنگه را بدون استهلاک غیرعادی تحمل کند.

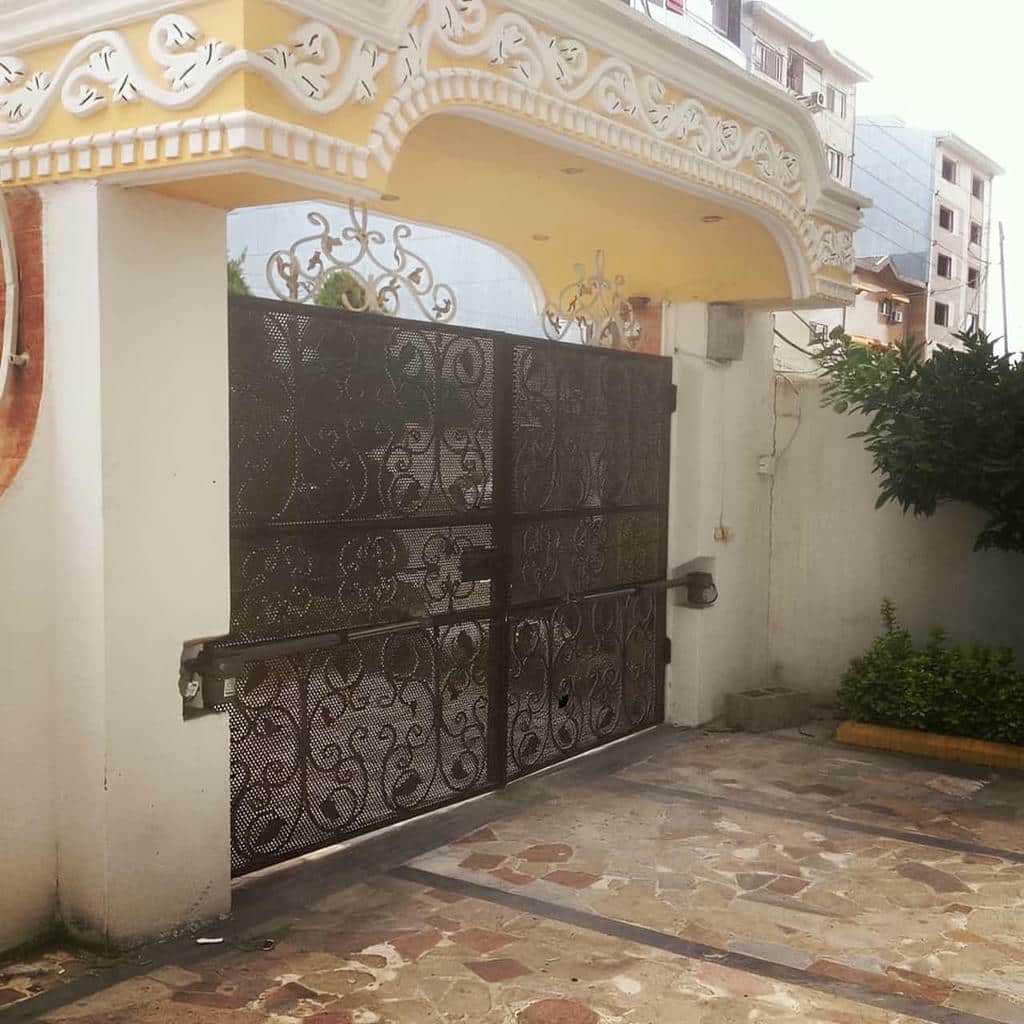

طرح خطی استاندارد برای ستون های معمولی
جک خطی استاندارد نیروی چرخشی موتور را از طریق گیربکس و پیچ انتقال به حرکت رفت وبرگشتی شفت تبدیل می کند. این طرح برای درب هایی مناسب است که محور لولا نزدیک لبه داخلی ستون قرار دارد و فضای کافی برای بدنه بازو وجود دارد. انتقال مستقیم نیرو, دسترسی ساده به براکت و امکان تنظیم دقیق محل پایه از مزیت های آن هستند. اگر طول کورس و فاصله براکت درست محاسبه شوند, لنگه با سرعت یکنواخت حرکت می کند و در انتهای مسیر تحت فشار اضافی قرار نمی گیرد. ساختار خطی همچنین از نظر تعمیر, تعویض بوش و کنترل شفت برای بسیاری از پروژه های ویلایی قابل دسترس است.
محدودیت اصلی این طرح در ستون های عمیق یا لولاهای عقب نشسته ظاهر می شود. ساخت پایه بسیار بلند برای جبران عمق ستون می تواند براکت را ضعیف کند و نیروی خمشی بیشتری به شفت وارد نماید. در چنین حالتی, افزایش توان موتور مشکل هندسی را حل نمی کند و فقط فشار قطعات را بیشتر می سازد. پیش از سفارش باید فاصله محور لولا, عرض لنگه و زاویه بازشو ثبت شوند. بدنه جک نیز نباید در حالت باز با دیوار, دستگیره یا تزئینات درب تماس داشته باشد. اجرای درست باعث می شود ظاهر خطی و ساده این مدل با نمای داخلی ویلا هماهنگ باقی بماند.

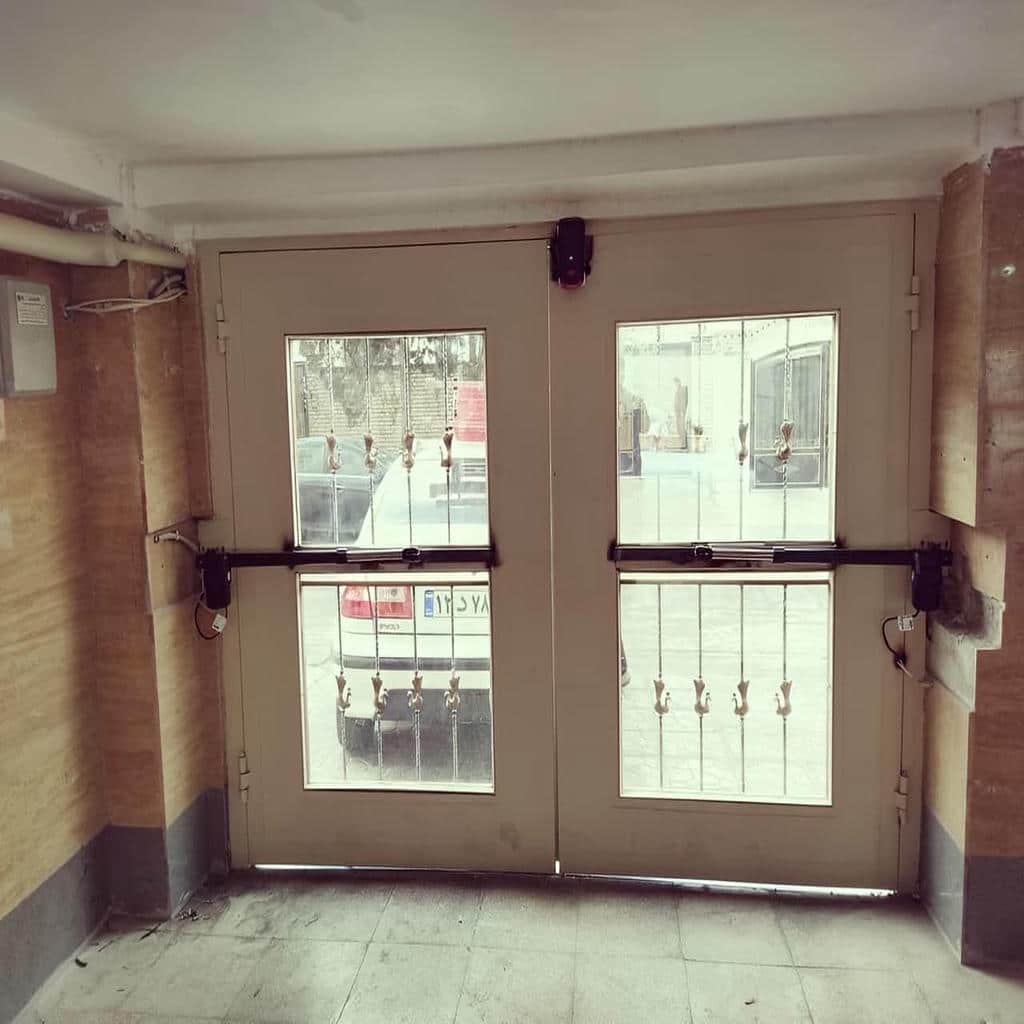

طرح مفصلی برای ستون عریض و لولای عقب نشسته
بازوی مفصلی نیرو را از طریق دو بخش متصل به لنگه منتقل می کند و مسیر حرکت آن می تواند از کنار ستون عریض عبور کند. این طرح برای دربی مناسب است که محور لولا فاصله زیادی از لبه ستون دارد و نصب جک خطی به پایه غیرطبیعی نیاز پیدا می کند. مفصل ها زاویه انتقال نیرو را بهبود می دهند و موتور را در موقعیتی پایدارتر قرار می دهند. کیفیت پین, بوش و بازوی فولادی در این مدل اهمیت زیادی دارد, زیرا لقی هر اتصال هنگام تغییر جهت به شکل صدای تقه یا حرکت نامنظم ظاهر می شود.
بازوی مفصلی فضای بیشتری پشت لنگه اشغال می کند و جانمایی آن باید با مسیر خودرو, دیوار و عرض مفید ورودی هماهنگ باشد. پایه موتور علاوه بر نیروی کشش و فشار, گشتاور پیچشی مفصل را نیز تحمل می کند؛ بنابراین اتصال آن به ستون باید مقاوم باشد. در سرویس دوره ای, پین ها, پیچ ها و بوش ها از نظر لقی بررسی می شوند. روان کاری نیز باید مطابق ساختار مفصل انجام گیرد و استفاده از مواد چسبنده ای که گردوغبار جذب می کنند مناسب نیست. این طرح با نصب دقیق, راهکاری خوانا و فنی برای ستون های دشوار ویلایی فراهم می کند.
طرح تلسکوپی و جمع وجور برای فضای محدود
جک تلسکوپی با استفاده از چند بخش متحرک, کورس مورد نیاز را در بدنه ای کوتاه تر ایجاد می کند. این ویژگی برای ستونی کاربرد دارد که فضای طولی پشت درب محدود است یا کارفرما بدنه جمع وجورتری می خواهد. حرکت چندمرحله ای باید بدون گیرکردن انجام شود و سطح شفت ها در برابر خوردگی و خراش محافظت گردد. آب بند و بوش هر مرحله نیز باید راستای قطعات را حفظ کنند. اگر براکت خارج از محور نصب شود, اصطکاک در یکی از مراحل افزایش می یابد و حرکت در بخش مشخصی از کورس سنگین می شود.
جمع وجوربودن نباید با ظرفیت نامتناسب اشتباه گرفته شود. وزن و عرض لنگه همچنان تعیین می کنند موتور و گیربکس چه گشتاوری تولید کنند. این طرح به نگهداری دقیق تری نیاز دارد, زیرا آلودگی سطح متحرک یا خرابی یک آب بند می تواند عملکرد کل کورس را تغییر دهد. در هنگام نصب, بدنه باید از مسیر آب و ضربه دور باشد و فضای کافی برای بازکردن کاور باقی بماند. انتخاب تلسکوپی زمانی منطقی است که محدودیت فضای نصب واقعی باشد و امکان بازدید دوره ای قطعات نیز از ابتدا پیش بینی شده باشد.
- طرح خطی برای ستون کم عمق و نصب مستقیم مناسب است.
- بازوی مفصلی هندسه ستون عریض را بهتر مدیریت می کند.
- طرح تلسکوپی کورس مناسب را در بدنه کوتاه تر فراهم می سازد.
- ظاهر هر طرح باید همراه با ظرفیت و سرویس پذیری بررسی شود.
- هندسه اشتباه براکت با افزایش توان موتور اصلاح نمی شود.
اثر موتور, گیربکس و پوشش بدنه بر دوام
دوام جک درب ویلایی بازویی از هماهنگی موتور, گیربکس, شفت, بوش و پوسته حاصل می شود. موتور باید گشتاور لازم را بدون جریان غیرعادی تولید کند و گیربکس نیز این نیرو را با لقی کنترل شده به شفت برساند. اگر چرخ دنده ها دقت کافی نداشته باشند, ضربه تغییر جهت و صدای مکانیکی افزایش می یابد. شفت نیز باید در برابر خمش و خوردگی مقاوم باشد و زیر بار جانبی کار نکند. پوسته و پوشش رنگ از مدار و قطعات داخلی در برابر باران, گردوغبار و تابش محافظت می کنند. کیفیت متریال حتی در درب کم تردد اهمیت دارد, زیرا توقف طولانی و رطوبت می توانند به آب بند, روان کار و اتصالات آسیب بزنند. ارزیابی فنی باید این اجزا را همراه امکان تأمین قطعه بررسی کند.

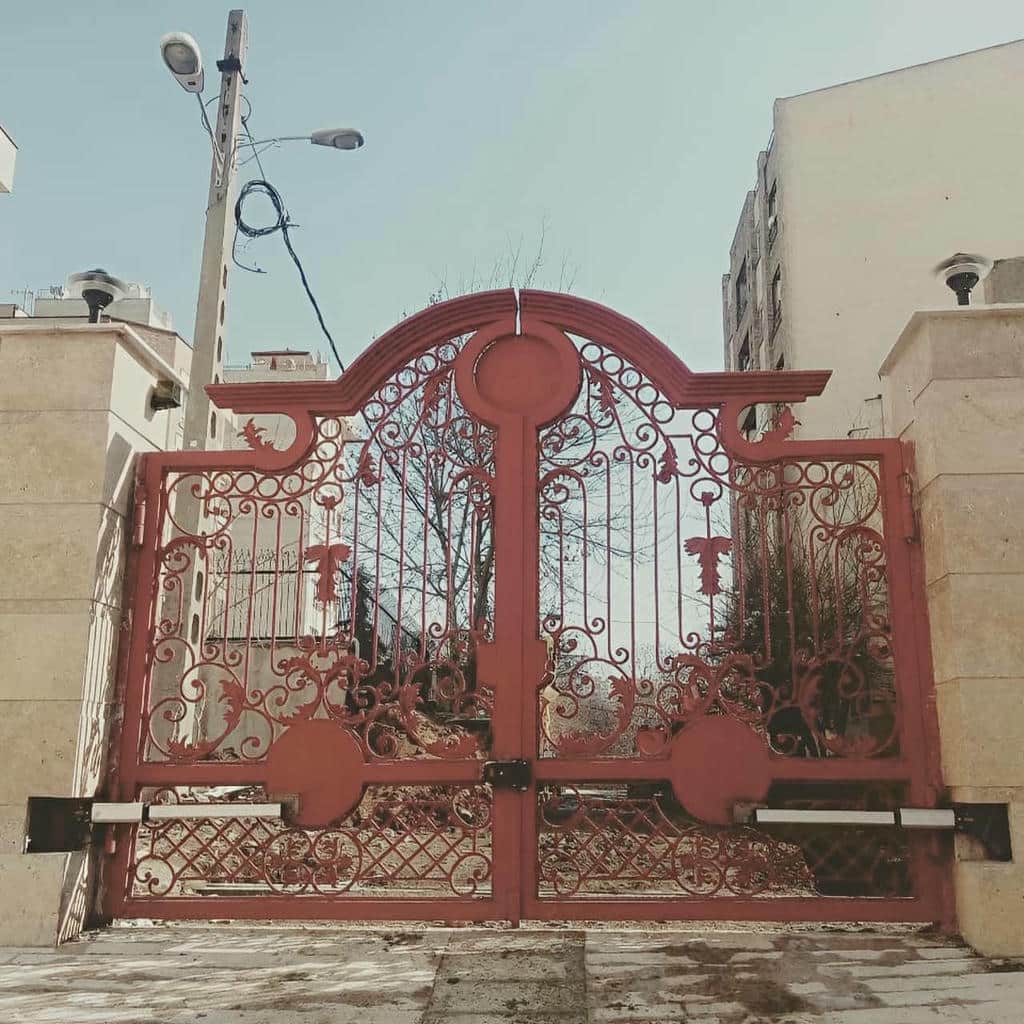

موتور کم ولتاژ و کنترل نرم حرکت

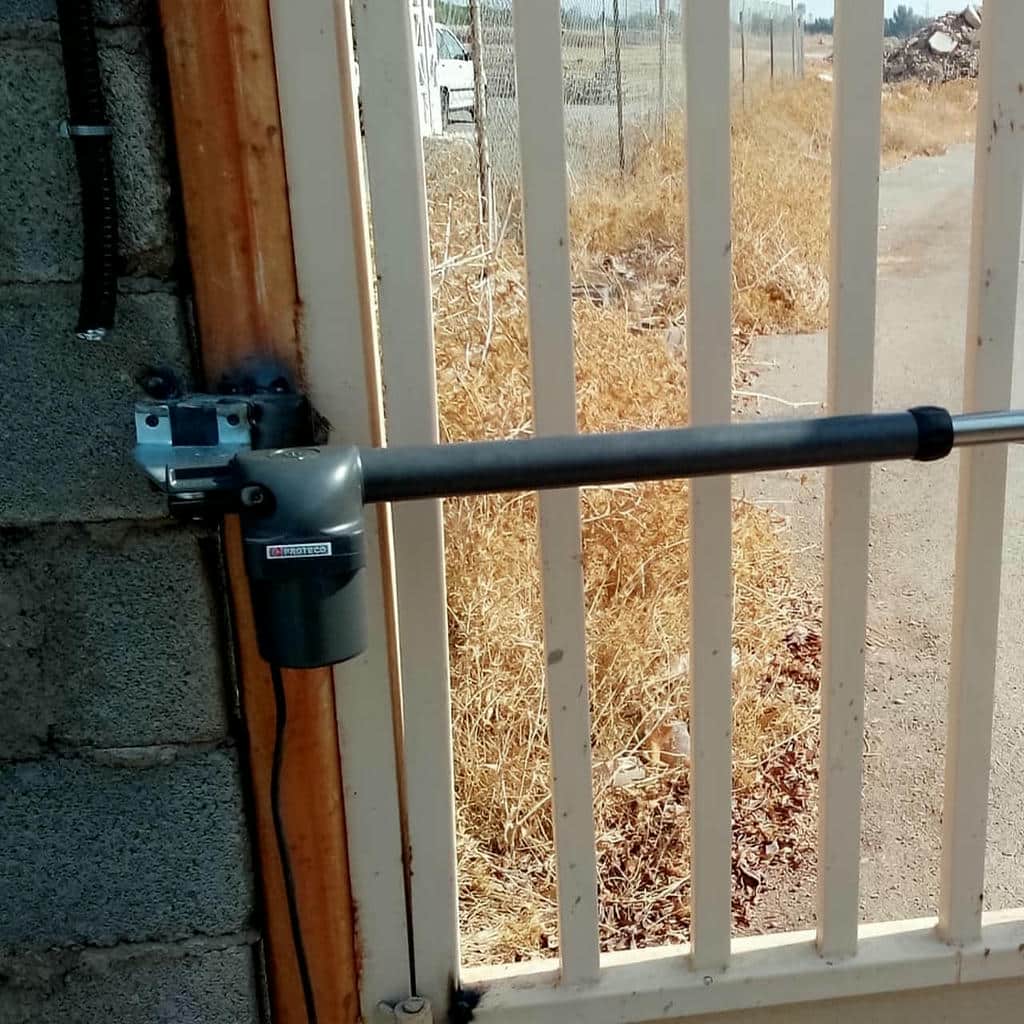

موتور کم ولتاژ به برد فرمان اجازه می دهد جریان و سرعت را با دقت بیشتری کنترل کند. شروع تدریجی از کشیده شدن ناگهانی لنگه جلوگیری می کند و کاهش سرعت در انتهای مسیر نیز ضربه به استاپ و قفل را محدود می سازد. این ساختار معمولاً امکان اتصال باتری پشتیبان را فراهم می کند و برای ویلایی که قطع برق در آن دسترسی خودرو را مختل می سازد مفید است. منبع تغذیه باید توان جریان اولیه موتور را داشته باشد و کابل نیز با فاصله نصب و مصرف واقعی هماهنگ انتخاب شود.
کنترل نرم زمانی نتیجه می دهد که لولا و براکت نیز سالم باشند. برد نمی تواند افتادگی لنگه یا ناهم محوری شفت را بدون افزایش فشار جبران کند. حساسیت تشخیص مانع باید با اصطکاک طبیعی درب تنظیم شود؛ مقدار زیاد باعث توقف کاذب در برابر باد و مقدار کم باعث افزایش فشار برخورد می شود. باتری نیز باید در محفظه خشک و با تهویه مناسب قرار گیرد. آزمایش دوره ای قطع برق ضروری است, زیرا کاهش ظرفیت باتری ممکن است در استفاده عادی دیده نشود و فقط هنگام نیاز واقعی آشکار گردد.
چرخ دنده و شفت مقاوم در انتقال گشتاور

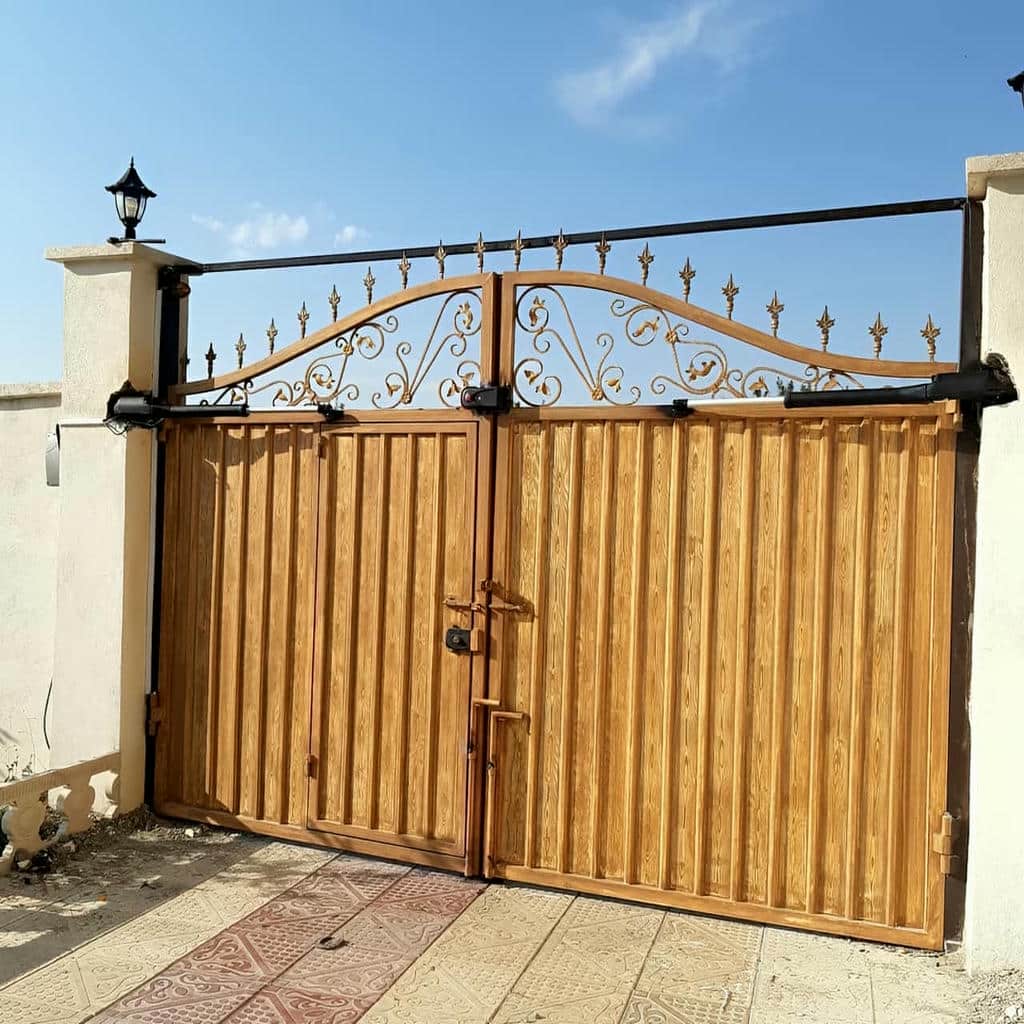

چرخ دنده گیربکس سرعت موتور را کاهش می دهد و گشتاور لازم برای حرکت لنگه را تولید می کند. جنس, سختی سطح و دقت درگیری دندانه ها بر صدا و طول عمر اثر دارند. لقی زیاد هنگام تغییر جهت ضربه ایجاد می کند و درگیری بیش ازحد نیز اصطکاک و دمای قطعات را بالا می برد. یاتاقان ها محور را در راستای ثابت نگه می دارند و مانع حرکت جانبی می شوند. اگر پایه جک تاب داشته باشد, بار نامتقارن به یاتاقان و چرخ دنده وارد می شود و خرابی به تدریج گسترش می یابد.
شفت باید قطر و متریال متناسب با نیروی کشش و فشار داشته باشد. سطح صاف آن حرکت بوش و آب بند را آسان می کند و مقاومت در برابر خوردگی را افزایش می دهد. خراش یا زنگ زدگی می تواند آب بند را تخریب و لقی ایجاد کند. براکت جلو و عقب باید هم محور باشند تا شفت در تمام مسیر بدون فشار جانبی حرکت نماید. در نگهداری, تمیزی سطح و صدای حرکت بررسی می شوند. افزودن روغن نامشخص روی شفت خارجی ممکن است گردوغبار را جذب کند و به جای کاهش اصطکاک, سایش را بیشتر سازد.
پوسته, رنگ و آب بندی مناسب فضای باز
پوسته جک وظیفه دارد موتور, گیربکس و اتصالات را در برابر رطوبت, گردوغبار و ضربه محافظت کند. جنس بدنه باید زیر نیروی پایه تغییر شکل ندهد و پیچ های کاور نیز بدون لقی بسته شوند. رنگ یا پوشش مقاوم از خوردگی سطح جلوگیری می کند و ظاهر جک را با درب ویلایی هماهنگ نگه می دارد. محل ورود کابل, درزهای کاور و اتصال پوسته به پایه از نقاط حساس نفوذ آب هستند و باید با قطعات آب بندی مناسب محافظت شوند.
نصب زیر مسیر مستقیم آب یا شست وشوی پرفشار می تواند عمر قطعات داخلی را کاهش دهد. کابل بهتر است با یک قوس مناسب وارد گلند شود تا آب در امتداد آن به محفظه هدایت نشود. خراش عمیق روی رنگ باید پیش از گسترش زنگ زدگی ترمیم گردد. در مدل زیرسطحی, تخلیه آب و پوشش ضدخوردگی اهمیت بیشتری پیدا می کنند. ظاهر بدنه باید همراه امکان بازکردن برای سرویس بررسی شود؛ کاور زیبا اما دشوار برای تعمیر می تواند زمان و هزینه نگهداری را افزایش دهد.
- موتور کم ولتاژ امکان شروع و توقف نرم را فراهم می کند.
- چرخ دنده دقیق صدای تغییر جهت و لقی را کاهش می دهد.
- شفت خراش دار می تواند بوش و آب بند را فرسوده کند.
- پوسته مقاوم باید هم آب بندی و هم سرویس پذیری مناسبی داشته باشد.
- باتری پشتیبان بدون آزمایش دوره ای قابل اتکا نیست.
اندازه گیری و اجرای استاندارد جک بازویی ویلایی
اجرای درست از بررسی حرکت دستی درب آغاز می شود, زیرا موتور نباید نقص لولا, تاب فریم یا تماس لنگه با زمین را جبران کند. وزن و عرض هر لنگه, میزان پرشدگی سطح, فشار باد و زاویه بازشو باید مشخص شوند. سپس فاصله محور لولا تا لبه ستون و فضای پشت درب اندازه گیری می شود تا نوع بازو و طول کورس تعیین گردند. براکت عقب روی بخش مقاوم ستون و براکت جلو روی پروفیل اصلی لنگه نصب می شود. مسیر کابل باید از رطوبت, لبه تیز و کشش مکانیکی دور باشد. پس از تکمیل بخش مکانیکی, برد فرمان با نیروی متوسط راه اندازی و توقف نرم تنظیم می شود. نصب دقیق سبب می شود ظرفیت موتور به حرکت مفید تبدیل شود و استهلاک گیربکس, لولا و پایه در استفاده روزانه کاهش یابد.
محاسبه وزن, عرض لنگه و فشار باد
وزن لنگه از جنس پروفیل, ضخامت ورق, تزئینات, شیشه و قفل تأثیر می گیرد. هر لنگه باید جداگانه بررسی شود, زیرا اختلاف سازه می تواند بار دو سمت را متفاوت کند. عرض نیز گشتاور لازم را تغییر می دهد؛ هرچه مرکز جرم از محور لولا دورتر باشد, موتور نیروی بیشتری برای شروع حرکت نیاز دارد. درب باید با دست و بدون گیرکردن حرکت کند. افتادگی, لقی لولا یا برخورد با کف پیش از سفارش جک اصلاح می شوند تا موتور در شرایط طبیعی کار کند.
سطح بسته درب در برابر باد مانند یک صفحه عمل می کند و فشار لحظه ای قابل توجهی به بازو وارد می سازد. درب مشبک معمولاً باد کمتری می گیرد, اما ممکن است به دلیل تزئینات فلزی وزن بالاتری داشته باشد. جهت وزش, محل ورودی و حالت بازشدن نیز در انتخاب ظرفیت مؤثر هستند. قفل برقی و استاپ مقاوم می توانند بار نگهدارندگی را از روی گیربکس کم کنند. انتخاب موتور با حاشیه منطقی مفید است, ولی توان بسیار بالا نباید جای اصلاح لولا یا طراحی صحیح براکت را بگیرد.

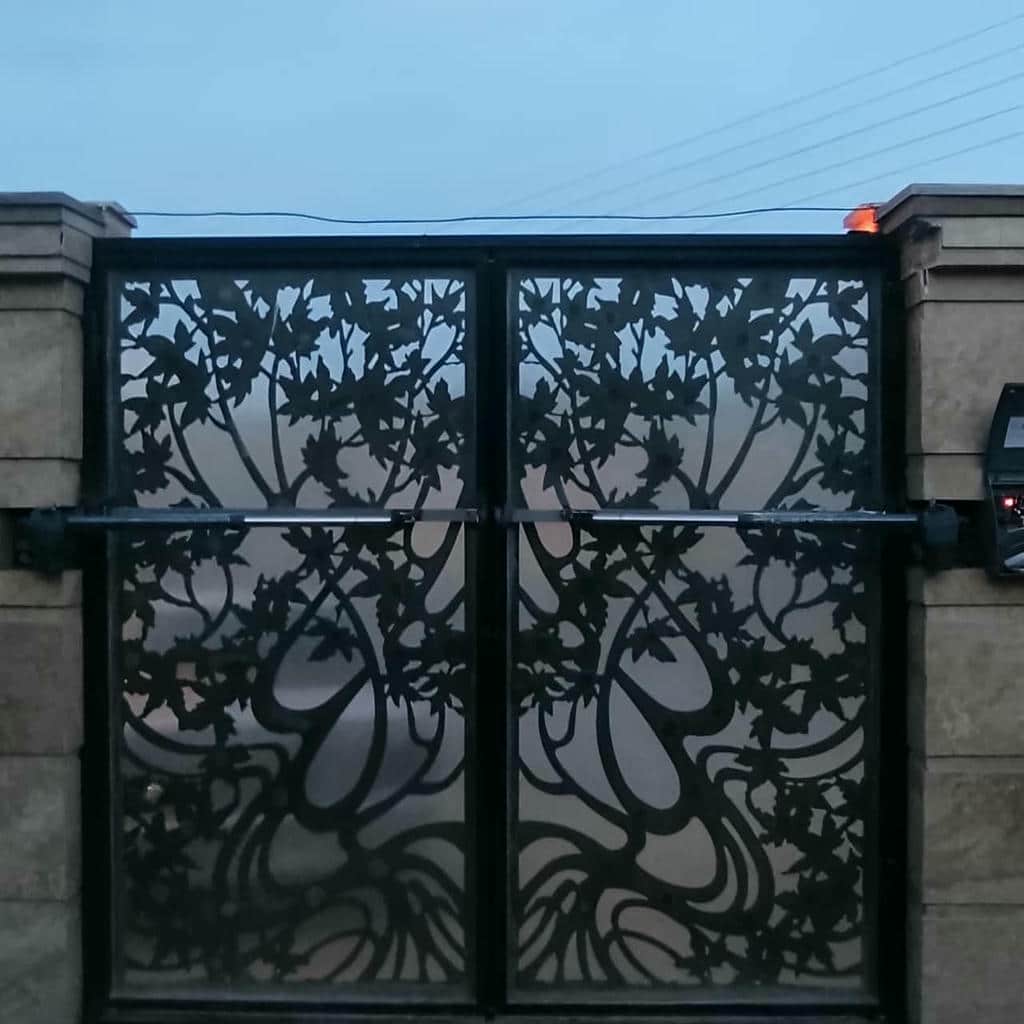

نصب براکت و تنظیم کورس بازو
محل براکت عقب تعیین می کند بازو با چه زاویه ای به لنگه نیرو وارد کند. فاصله کم می تواند زاویه بازشو را محدود کند و فاصله زیاد نیز ممکن است شفت را پیش از رسیدن درب به استاپ به انتهای کورس برساند. پیش از جوش نهایی, بازو در حالت باز و بسته آزمایش می شود. بدنه نباید با دیوار, دستگیره یا اجزای نمای درب تماس داشته باشد. براکت جلو نیز باید روی پروفیل مقاوم نصب شود تا نیروی رفت وبرگشتی باعث خم شدن ورق یا ترک اتصال نشود.
انقباض فلز پس از جوشکاری ممکن است راستای براکت را تغییر دهد, بنابراین هم محوری دوباره کنترل می شود. پین ها باید بدون گیرکردن حرکت کنند و لقی ضربه ای نداشته باشند. استاپ مکانیکی در هر دو انتهای مسیر نصب می شود تا شفت به محدودیت داخلی خود ضربه نزند. اگر ستون عریض باشد, بازوی مفصلی معمولاً از ساخت پایه بلند و ضعیف برای جک خطی نتیجه بهتری دارد. ثبت ابعاد پایه و محل پین برای تعمیر یا تعویض آینده مفید است.
برنامه ریزی برد و آزمون تجهیزات ایمنی
راه اندازی برد با نیروی متوسط و زمان حرکت کنترل شده آغاز می شود. در درب دو لنگه, تأخیر باز و بسته شدن باید با هم پوشانی لنگه ها و قفل هماهنگ باشد. نقطه کاهش سرعت به گونه ای تنظیم می شود که درب پیش از استاپ انرژی حرکتی خود را از دست بدهد. زمان موتور نیز نباید پس از توقف مکانیکی برای مدت طولانی ادامه پیدا کند. افزایش بی دلیل قدرت می تواند ایمنی تشخیص مانع را کاهش و فشار روی براکت را بیشتر کند.

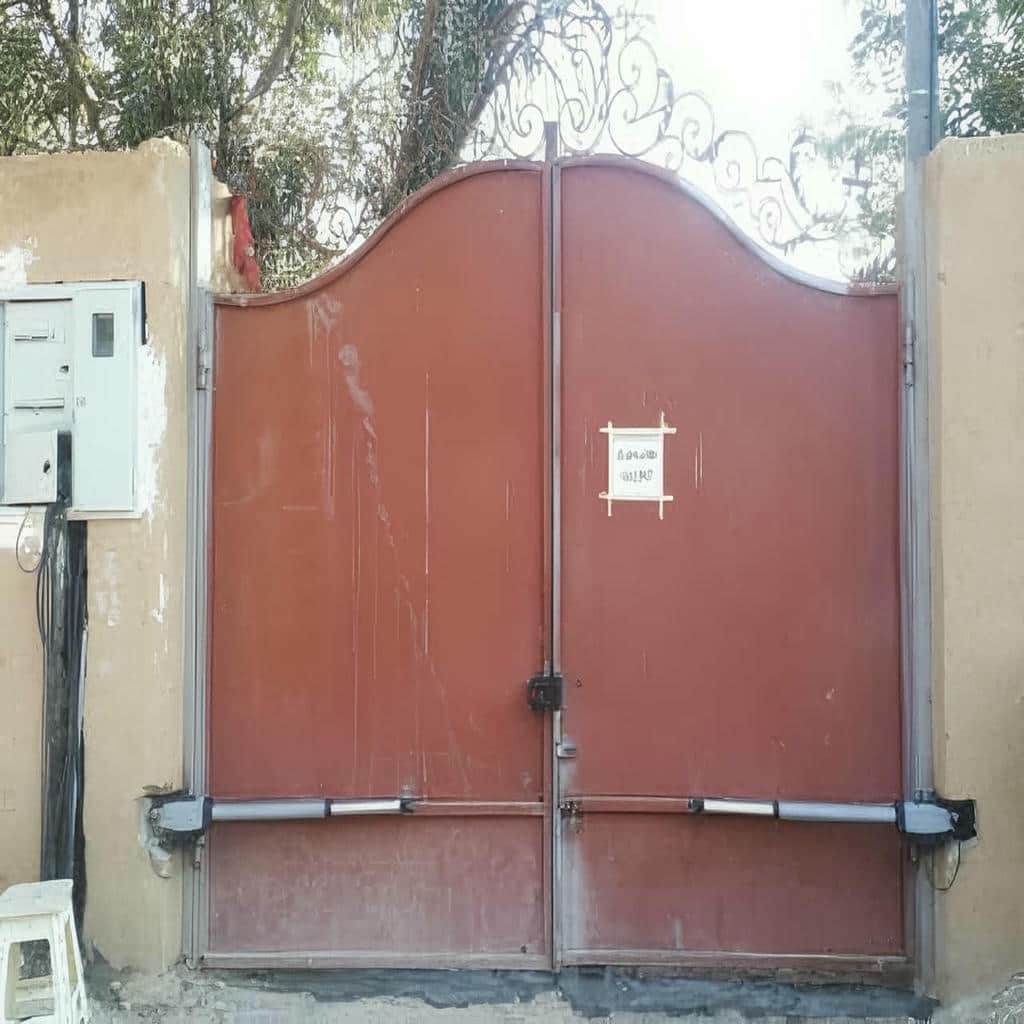

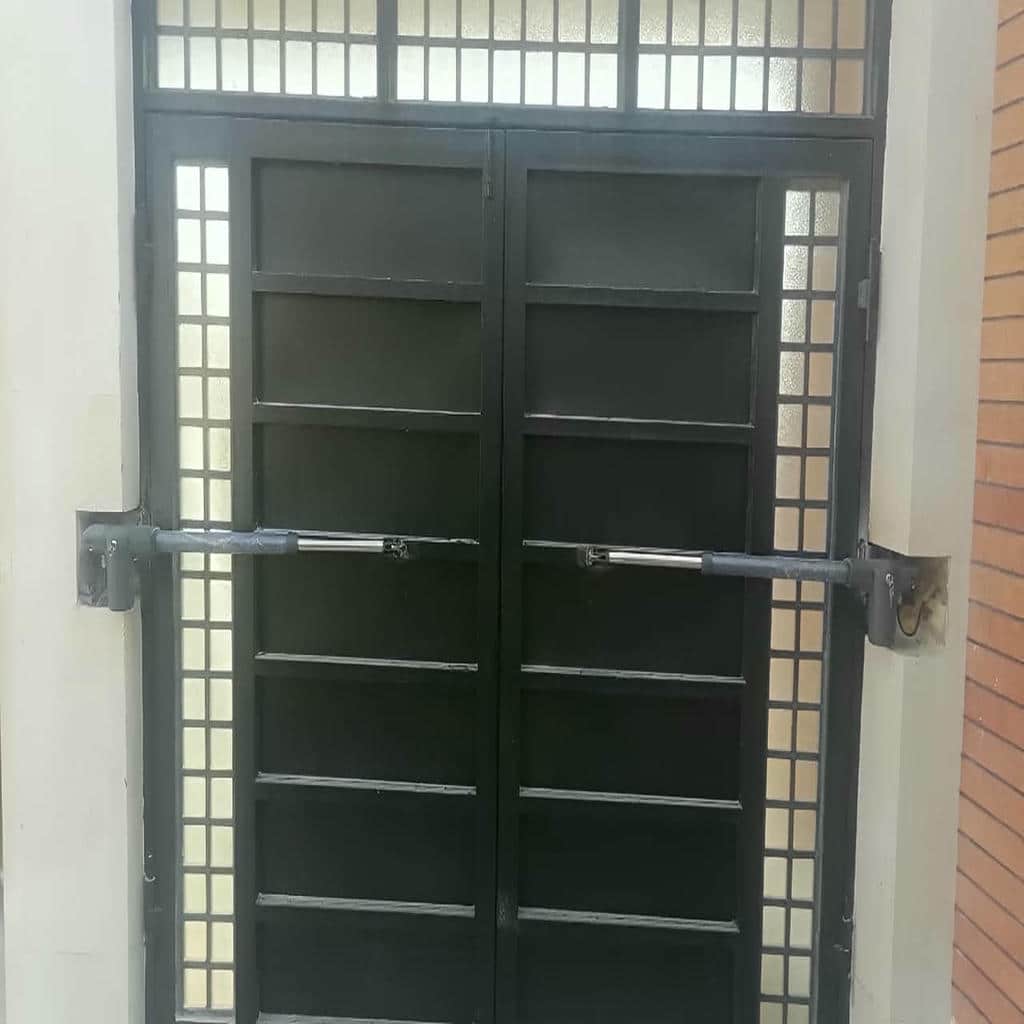

فتوسل, فلاشر, قفل برقی, خلاص کن دستی و باتری باید جداگانه آزمایش شوند. تست فتوسل فقط در یک نقطه کافی نیست و مسیر خودرو و عابر باید پوشش داده شود. هنگام قطع برق نیز بازشدن اضطراری و عملکرد باتری بررسی می گردد. اگر یک لنگه کندتر حرکت کند, ابتدا لولا, براکت و کابل همان سمت کنترل می شوند. پس از تنظیم نهایی, مقادیر برد ثبت می شوند تا در سرویس های بعدی تغییر رفتار سیستم قابل مقایسه باشد و تعمیر بدون حدس انجام گیرد.
- حرکت دستی روان پیش شرط نصب جک بازویی است.
- وزن و عرض هر لنگه باید جداگانه ثبت شوند.
- براکت هم محور از سایش یک طرفه شفت جلوگیری می کند.
- استاپ مکانیکی بار توقف را از روی گیربکس کم می کند.
- آزمون تحویل باید باتری و خلاص کن را نیز پوشش دهد.
قیمت, سفارش و خدمات سازه سنتر برای جک ویلایی
قیمت جک درب ویلایی بازویی از ترکیب نوع بازو, ظرفیت موتور, متریال گیربکس و امکانات برد فرمان شکل می گیرد. طرح خطی, مفصلی, تلسکوپی یا زیرسطحی از نظر ساختار, حجم نصب و روش نگهداری یکسان نیستند. طول کورس, قطر شفت, نوع قفل, باتری پشتیبان و تجهیزات ایمنی نیز سطح سفارش را تغییر می دهند. وضعیت درب بخش دیگری از هزینه اجرا را مشخص می کند؛ ممکن است ستون به تقویت, لولا به اصلاح یا کابل کشی به مسیر محافظ نیاز داشته باشد. سازه سنتر برای تهیه راهنمای خرید, فقط ظاهر یا قدرت اسمی را مقایسه نمی کند و هماهنگی مدل با هندسه درب, دسترسی به قطعات و کیفیت خدمات را نیز می سنجد. سفارش دقیق از خرید مدلی که در زمان نصب به تغییرات پرهزینه نیاز دارد جلوگیری می کند.
عوامل فنی مؤثر بر قیمت و کیفیت سفارش
نوع موتور و گیربکس نخستین عامل فنی است. مدل کم ولتاژ با کنترل نرم, مدل انکودردار با حسگر موقعیت و بازوی مفصلی با اتصالات بیشتر, ساختارهای متفاوتی دارند. طول کورس, جنس شفت, کیفیت بوش و پوشش بدنه نیز بر دوام و هزینه تولید اثر می گذارند. برد دارای تنظیم مستقل دو بازو, تشخیص مانع و اتصال باتری امکانات بیشتری نسبت به کنترلر ساده ارائه می دهد. برای مقایسه صحیح باید مشخصات واقعی و تجهیزات همراه در یک سطح قرار گیرند.
شرایط نصب نیز دامنه هزینه را تغییر می دهد. تقویت ستون, ساخت براکت اختصاصی, اصلاح لولا, نصب قفل برقی و کابل کشی جدید به متریال و زمان نیاز دارند. فتوسل, فلاشر, ریموت و باتری نیز بخشی از پکیج هستند. قیمت کمتر در صورتی که تجهیزات ایمنی ناقص, پایه ضعیف یا خدمات محدود داشته باشد, الزاماً انتخاب اقتصادی محسوب نمی شود. بررسی ضمانت, امکان تأمین قطعه و کیفیت راه اندازی کمک می کند هزینه اولیه به عملکرد پایدار تبدیل شود.
مراحل سفارش و آماده سازی اطلاعات درب
برای سفارش باید عکس داخل درب در حالت باز و بسته, عرض هر لنگه, جنس سازه, عمق ستون و تعداد تردد ارائه شود. وضعیت لولا, محل برق, زاویه بازشو و میزان بادگیری نیز اهمیت دارند. نیاز به باتری, کنترل تلفنی, قفل برقی یا بازوی پنهان از ابتدا مشخص می شود. این اطلاعات امکان انتخاب میان طرح خطی, مفصلی, تلسکوپی و زیرسطحی را فراهم می کنند. اعلام صرف وزن یا نام یک مدل برای تعیین کورس و محل براکت کافی نیست.
پس از بررسی, فهرست تجهیزات شامل بازوها, برد فرمان, محفظه کنترل, براکت, فتوسل, فلاشر, ریموت و متعلقات نصب ثبت می شود. سازه سنتر می تواند سازگاری ولتاژ, طول کورس, سنسورها و قفل را پیش از ارسال کنترل کند. مدل دقیق قطعات و تنظیمات پایه بهتر است در مدارک سفارش درج شوند. این اطلاعات هنگام تأمین قطعه یا تعمیر آینده مفید هستند و از نصب تجهیزات ناسازگار جلوگیری می کنند. زمان اجرا نیز پس از اصلاح لولا و آماده شدن مسیر برق تعیین می شود.
بسته بندی, نگهداری و تعمیر تخصصی
بازو باید در بسته بندی به گونه ای مهار شود که شفت زیر فشار جانبی یا ضربه قرار نگیرد. براکت ها و قطعات فلزی سنگین نباید با پوسته موتور یا برد تماس مستقیم داشته باشند. برد, فتوسل و ریموت در بسته ای جدا و دارای ضربه گیر نگهداری می شوند. پس از دریافت, سطح شفت, پوسته, کابل, پین و براکت از نظر خراش یا تغییر شکل بررسی می گردند. تجهیزات تا زمان نصب باید در محیط خشک و بدون بار اضافی نگهداری شوند.

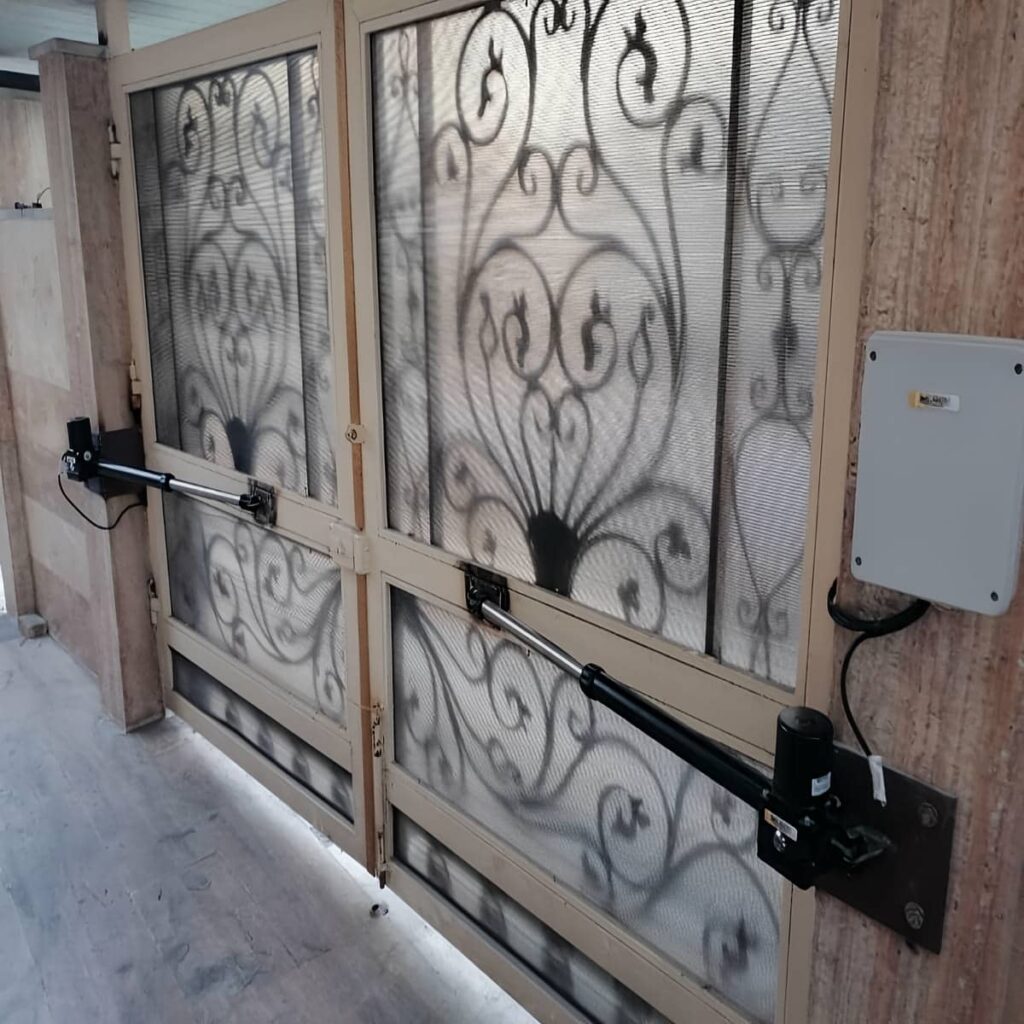

نگهداری دوره ای شامل کنترل لولا, پیچ های براکت, صدای گیربکس, آب بندی و عملکرد فتوسل است. تغییر سرعت یا ضربه در توقف باید زود بررسی شود. تعمیر اصولی از حرکت دستی درب و وضعیت پایه آغاز می شود و سپس برد, موتور و گیربکس آزمایش می گردند. تعویض مستقیم قطعه بدون رفع ناهم محوری یا فشار قفل, خرابی را تکرار می کند. پس از تعمیر, توقف نرم, حساسیت مانع, قفل و خلاص کن دستی دوباره تنظیم می شوند تا عملکرد ایمن و یکنواخت بازگردد.
- نوع بازو و متریال گیربکس بر قیمت سفارش اثر دارند.
- اطلاعات دقیق درب احتمال انتخاب کورس نامناسب را کاهش می دهد.
- برد و سنسورها باید جدا از براکت های فلزی بسته بندی شوند.
- ثبت مدل قطعات پیگیری خدمات آینده را آسان تر می کند.
- تعمیر باید علت مکانیکی و الکتریکی را هم زمان بررسی کند.
مدل خطی برای ستون معمولی و لولایی مناسب است که نزدیک لبه داخلی ستون قرار دارد. بازوی مفصلی در ستون عریض یا لولای عقب نشسته, نیرو را با زاویه مناسب تری منتقل می کند. انتخاب به عمق ستون, عرض لنگه, فضای پشت درب و زاویه بازشو بستگی دارد. نصب جک خطی روی ستون نامناسب می تواند کورس را محدود کرده و فشار جانبی بیشتری به شفت و بوش وارد کند.
ظرفیت از وزن و عرض لنگه, میزان پرشدگی سطح, فشار باد و اصطکاک لولا تأثیر می گیرد. توان موتور به تنهایی کافی نیست, زیرا درب عریض گشتاور بیشتری از درب کوتاه با وزن مشابه ایجاد می کند. حرکت دستی باید روان باشد و نقص لولا پیش از نصب اصلاح شود. انتخاب با حاشیه منطقی مفید است, اما موتور بسیار بزرگ الزاماً حرکت نرم تر یا ایمنی بیشتری فراهم نمی کند.
عرض و وزن هر لنگه, فاصله محور لولا تا لبه ستون, عمق ستون, زاویه بازشو و فضای پشت درب باید اندازه گیری شوند. نوع قفل, محل استاپ و مسیر کابل نیز اهمیت دارند. این اطلاعات نوع بازو, طول کورس و موقعیت براکت را تعیین می کنند. بدون اندازه گیری دقیق ممکن است شفت به انتهای داخلی برسد, زاویه مطلوب ایجاد نشود یا بدنه جک با دیوار و اجزای نما برخورد کند.
عکس درب در حالت باز و بسته, ابعاد هر لنگه, جنس فریم, عمق ستون و تعداد تردد لازم است. وضعیت لولا, محل برق, میزان بادگیری و نیاز به باتری یا کنترل هوشمند نیز باید اعلام شوند. این اطلاعات انتخاب نوع بازو, ظرفیت, کورس و تجهیزات ایمنی را دقیق تر می کنند. خرید فقط بر اساس ظاهر یا توان درج شده ممکن است در زمان نصب به ساخت پایه نامناسب یا تغییر مدل منجر شود.
نوع موتور, ساختار گیربکس, طول کورس, انکودر, باتری و کیفیت پوسته از عوامل اصلی هستند. فتوسل, فلاشر, قفل برقی و ریموت نیز دامنه سفارش را تغییر می دهند. وضعیت درب و ستون ممکن است به اصلاح لولا, تقویت پایه یا کابل کشی نیاز داشته باشد. برای مقایسه صحیح باید پکیج کامل شامل موتور, متعلقات, نصب, ضمانت و خدمات در سطح مشابه بررسی شود.
افزایش صدا, کندشدن حرکت, ضربه در انتهای مسیر, بسته نشدن کامل یا خطای فتوسل نشانه نیاز به بررسی هستند. عیب یابی باید از لولا, براکت, قفل و استاپ آغاز شود و سپس برد, موتور و گیربکس کنترل گردند. بسیاری از ایرادهای ظاهراً الکتریکی از فشار مکانیکی درب ناشی می شوند. پس از تعمیر نیز توقف نرم, حساسیت مانع, باتری و خلاص کن دستی باید دوباره آزمایش شوند.
جمع بندی
انتخاب میان 10 طرح جک درب ویلایی بازویی باید با بررسی وزن و عرض لنگه, عمق ستون, طول کورس, فشار باد و سطح ایمنی انجام شود. طرح خطی برای بسیاری از ورودی های معمول مناسب است, اما ستون عریض یا محدودیت فضا می تواند استفاده از بازوی مفصلی یا مدل تلسکوپی را منطقی کند. کیفیت چرخ دنده, شفت, بوش, پوسته و برد فرمان تنها زمانی به دوام واقعی منجر می شود که لولا سالم, براکت هم محور و استاپ مکانیکی دقیق باشد. باتری, فتوسل, قفل و خلاص کن دستی نیز باید در شرایط واقعی آزمایش شوند. نگهداری منظم از افزایش صدا, خوردگی و خرابی ناگهانی جلوگیری می کند و سرویس پذیری مناسب هزینه بلندمدت را کاهش می دهد. سازه سنتر با تطبیق مشخصات فنی و جزئیات نصب, مسیر انتخاب و سفارش را شفاف تر می سازد. برای دریافت راهنمای خرید, مشاوره یا استعلام قیمت روز, اطلاعات کامل درب را ارائه کنید تا پکیج پیشنهادی از نظر عملکرد, ظاهر و خدمات قابل اطمنان باشد.
