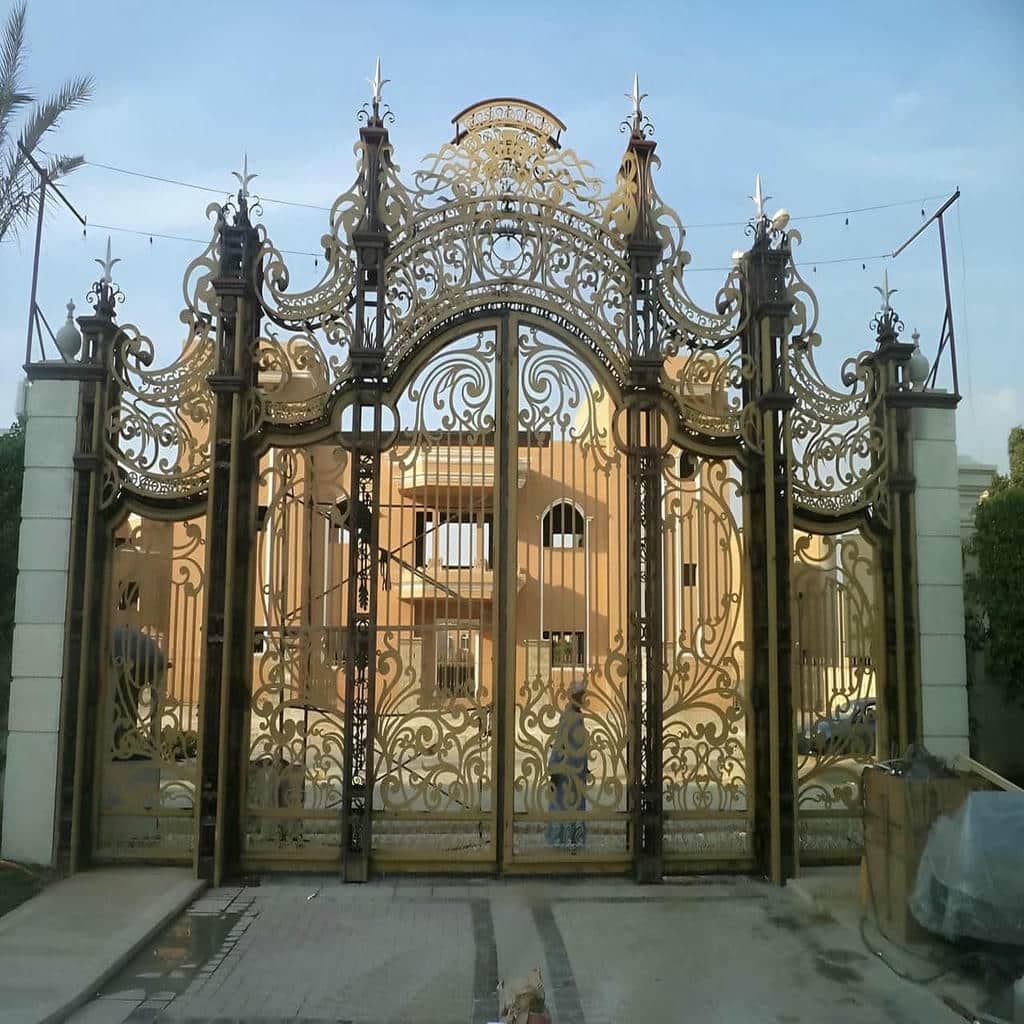

9 نمونه درب ویلایی قاب دار محوطه
هماهنگی ضخامت پروفیل, عمق قاب و محل مهاربند باعث می شود درب ویلایی قاب دار محوطه زیر فشار باد و تردد روزانه شکل هندسی خود را حفظ کند و لنگه بدون گیرکردن حرکت نماید. قاب برجسته, قاب هم سطح, قاب دوبل یا تقسیم بندی چندبخشی فقط ظاهر ورودی را تغییر نمی دهد, بلکه طول آزاد پنل, وزن نهایی, محل اتصال لولا و مسیر تخلیه رطوبت را نیز مشخص می کند. مجموعه 9 نمونه درب ویلایی قاب دار محوطه می تواند شامل مدل مینیمال, کلاسیک, دو لنگه, نفررو, ورق بسته, پنل CNC, فرفورژه, طرح چوب فلزی و نمونه مناسب جک اتوماتیک باشد. تفاوت این مدل ها بر میزان حریم, فشار جانبی, نوع پوشش, روش نظافت و قابلیت تعمیر اثر مستقیم دارد. اگر درب ویلایی قاب دار محوطه بدون برسی گونیا بودن کلاف, عرض مفید, شیب کف, ظرفیت لولا و محل قفل سفارش داده شود, احتمال تاب قاب, افتادگی گوشه آزاد یا ناهماهنگی پنل افزایش می یابد. جنس فولاد, ضخامت ورق, کیفیت جوش, آستر ضدخوردگی, رنگ کوره ای, درزگیر و رگلاژ نهایی معیارهای اصلی انتخاب هستند. قیمت محصول نیز به ابعاد, تعداد قاب ها, نوع پنل, یراق آلات, بسته بندی و شرایط اجرا وابسته است. سازه سنتر با تحلیل دهانه و کاربری محوطه, سفارش را بر پایه دوام و عملکرد واقعی تنظیم می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| قاب پیرامونی | قاب پیرامونی شکل لنگه را ثابت نگه می دارد و نیروی پنل, قفل و دستگیره را به ضلع لولاخور منتقل می کند. | مقطع پروفیل را با عرض, ارتفاع, وزن پنل و دفعات تردد هماهنگ کنید. |
| قاب برجسته | قاب برجسته عمق بصری ایجاد می کند, اما بیرون زدگی آن باید با مسیر حرکت, نظافت و احتمال ضربه سازگار باشد. | ارتفاع قاب را طوری انتخاب کنید که آب و آلودگی در لبه های افقی باقی نماند. |
| تقسیم بندی پنل | تقسیم پنل به بخش های کوچک تر طول آزاد ورق را کاهش می دهد و از موج افتادگی, لرزش و تغییر شکل سطح جلوگیری می کند. | ابعاد هر قاب را بر اساس ضخامت ورق و فاصله مهاربندهای پشتی تعیین نمایید. |
| مهاربند داخلی | مهاربند بار گوشه آزاد را به کلاف منتقل می کند و درب را در برابر افتادگی و پیچش ناشی از وزن پایدار نگه می دارد. | جهت مهاربند باید با مسیر انتقال نیرو و محل لولا هماهنگ باشد. |
| پنل فلزی | ورق بسته حریم بیشتری می سازد, ولی سطح بادگیر و وزن را افزایش می دهد و به جوشکاری مرحله ای نیاز دارد. | ضخامت ورق را همراه با فاصله کلاف ها و ظرفیت یراق آلات بررسی کنید. |
| پنل مشبک | پنل CNC یا فرفورژه بخشی از هوا را عبور می دهد و فشار باد را کاهش می دهد, اما اتصال خطوط آن باید مقاوم باشد. | اندازه حفره ها را با امنیت, حریم و سختی نوارهای باقی مانده تطبیق دهید. |
| لولا و پلیت | لولا وزن لنگه را به پلیت و ستون منتقل می کند و هم محوری آن برای حرکت نرم و حفظ درزهای قاب ضروری است. | ظرفیت لولا و استحکام زیرسازی را بر پایه وزن کامل انتخاب کنید. |
| پوشش و آب بندی | آستر, رنگ کوره ای و درزگیر مناسب از جوش ها, لبه قاب و فضای پشت پنل در برابر رطوبت محافظت می کنند. | پوشش نقاط پنهان و مسیر خروج آب را پیش از مونتاژ نهایی کنترل نمایید. |
| نصب و رگلاژ | شاقول بودن چارچوب و تنظیم طبیعی قفل باعث می شود فاصله قاب ها ثابت بماند و لنگه بدون تماس با کف حرکت کند. | حرکت دستی, فاصله پیرامونی و استوپر را پیش از تحویل آزمایش کنید. |
قاب چگونه کاربری و ظاهر ورودی محوطه را تنظیم می کند
قاب در این نوع درب فقط یک حاشیه تزئینی نیست, بلکه پنل را به بخش های کنترل شده تقسیم می کند و مسیر انتقال نیرو را کوتاه تر می سازد. مدل تک قاب برای طرح های مینیمال و سطح های یکپارچه مناسب است, در حالی که قاب های چندبخشی امکان ترکیب ورق, CNC, شیشه یا طرح چوب را فراهم می کنند. قاب برجسته سایه و عمق بیشتری ایجاد می نماید و قاب هم سطح نظافت ساده تری دارد. در ورودی های پرتردد, عرض مفید, جهت بازشو و محل دستگیره باید با ابعاد قاب هماهنگ باشند. اگر تقسیم بندی فقط بر اساس ظاهر انجام شود, ممکن است پنل های بزرگ, خطوط ضعیف یا بخش های دشوار برای رنگ آمیزی ایجاد شوند. نتیجه مطلوب زمانی به دست می آید که تناسب نما, حریم, وزن, فشار باد و نگهداری در یک طرح واحد بررسی شوند.
قاب تک پنل چگونه نمای مینیمال را پایدار می کند
قاب تک پنل سطحی ساده و خوانا ایجاد می کند و برای نماهایی با خطوط مستقیم مناسب است. در این مدل, پنل مرکزی بخش بزرگی از لنگه را می پوشاند؛ بنابراین فاصله مهاربندهای پشتی و ضخامت ورق اهمیت بیشتری دارند. اگر سطح آزاد بیش از حد بزرگ باشد, ورق در اثر حرارت جوشکاری, فشار باد یا تغییر دما موج برمی دارد. اتصال پنل باید با جوش های کوتاه و متقارن انجام شود تا حرارت در یک سمت متمرکز نگردد. قاب پیرامونی نیز باید روی سطح تراز مونتاژ شود تا پنل برای جا افتادن تحت فشار قرار نگیرد.
در مدل مینیمال, کوچک ترین اختلاف درز یا تاب سطح سریع تر دیده می شود, زیرا تزئینات زیادی برای پوشاندن خطا وجود ندارد. محل دستگیره, قفل و پلاک بهتر است پیش از برش پنل تعیین شود تا پس از رنگ به سوراخ کاری گسترده نیاز نباشد. اگر قاب برجسته است, لبه های افقی باید شیب یا مسیر تخلیه مناسبی داشته باشند تا آب روی آن ها باقی نماند. رنگ مات معمولاً موج های جزئی را کمتر نشان می دهد, ولی کیفیت زیرسازی همچنان ضروری است. نگهداری این مدل با دسترسی ساده به سطح و اتصال ها آسان تر خواهد بود.
قاب چندبخشی چگونه پنل های ترکیبی را هماهنگ می کند
تقسیم لنگه به چند قاب اجازه می دهد متریال های متفاوت بدون تمرکز وزن در یک نقطه کنار هم قرار گیرند. می توان بخش پایین را با ورق بسته برای حریم و مقاومت در برابر ضربه اجرا کرد و قسمت بالا را به پنل مشبک یا شیشه اختصاص داد. هر قاب باید عضو پشتی یا حاشیه مقاومی داشته باشد تا نیروی پنل به کلاف اصلی منتقل شود. مرز میان متریال ها محل حساسی است و اگر فقط با تسمه تزئینی پوشانده شود, در اثر حرکت یا تغییر دما ممکن است صدا, لقی یا بازشدگی ایجاد کند.
در ترکیب CNC و ورق ساده, تراکم طرح باید با ابعاد قاب هماهنگ باشد تا نوارهای باریک در گوشه ها باقی نمانند. در مدل شیشه خور, زهوار و درزگیر باید امکان انبساط و تعویض شیشه را فراهم کنند. پنل طرح چوب نیز به بست های قابل دسترسی و مسیر خروج رطوبت نیاز دارد. قاب چندبخشی زمانی موفق است که هر ماده جزئیات نصب اختصاصی خود را داشته باشد, اما خطوط کلی نما یکپارچه بمانند. وزن هر بخش نیز باید نسبت به محور لولا سنجیده شود تا گوشه آزاد سنگین تر از حد طراحی نشود.
قاب برجسته چگونه عمق و سایه ایجاد می کند
قاب برجسته با ایجاد اختلاف سطح, سایه های مشخصی روی درب می سازد و جزئیات پنل را خواناتر می کند. این بیرون زدگی باید با ضخامت پروفیل و نحوه اتصال هماهنگ باشد تا قاب تحت ضربه یا فشار تغییر شکل ندهد. گوشه های قاب معمولاً محل جوش و پرداخت هستند و کوچک ترین ناهماهنگی در آن ها روی سطح رنگ شده دیده می شود. اتصال های مورب یا فارسی بر باید بدون شکاف مونتاژ شوند و پس از جوشکاری از نظر گونیا بودن کنترل گردند. عمق زیاد نیز وزن و سطح تجمع آلودگی را افزایش می دهد. تناسب عمق قاب با ضخامت پنل, احتمال لرزش و تغییر سایه را نیز کاهش می دهد.
لبه های افقی قاب برجسته می توانند گردوغبار و آب را نگه دارند؛ بنابراین شیب, درپوش و پوشش کامل اهمیت دارند. اگر قاب با پنل داخلی فاصله دارد, فضای پشت آن باید برای رنگ آمیزی و شست وشو قابل دسترسی باشد. در مدل دو لنگه, قاب های دو سمت باید پس از بسته شدن هم ارتفاع بمانند و فاصله مرکزی بخشی از نقشه محسوب شود. استوپر و قفل موقعیت نهایی را ثابت می کنند تا خطوط قاب با گذشت زمان جابه جا نشوند. این جزئیات باعث می شوند عمق ظاهری بدون کاهش دوام اجرا گردد. بازدید دوره ای اتصال ها, هم راستایی قاب و سلامت پوشش را در طول استفاده حفظ می کند.
- ابعاد قاب را با ضخامت پنل و فاصله مهاربندها هماهنگ کنید.
- متریال های ترکیبی را روی اعضای مقاوم و قابل تعمیر نصب نمایید.
- لبه های افقی قاب برجسته را برای خروج آب آماده سازید.
- محل قفل و دستگیره را پیش از تقسیم نهایی پنل مشخص کنید.
- تراز قاب های دو لنگه را پس از رگلاژ دوباره کنترل نمایید.

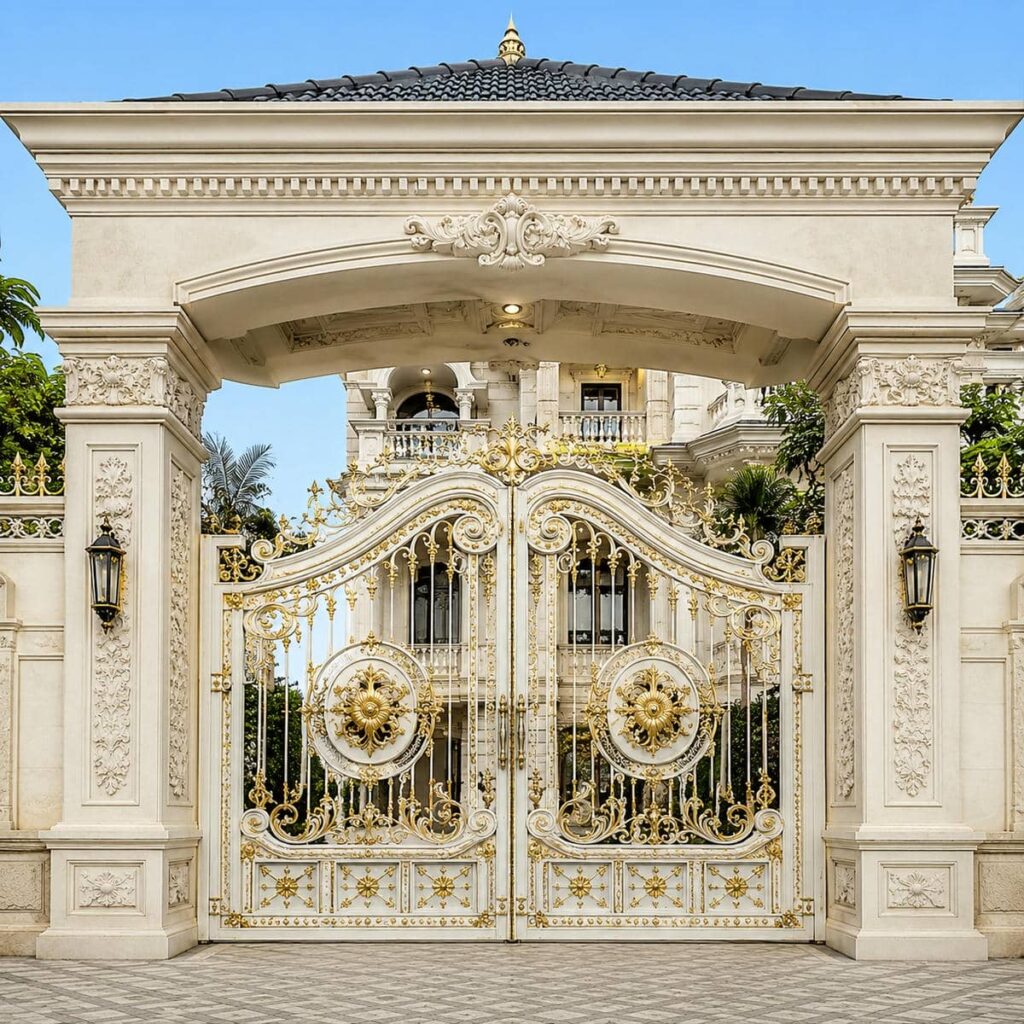

کلاف و پنل چگونه دوام درب قاب دار را می سازند
دوام درب ویلایی قاب دار محوطه به هماهنگی میان کلاف پیرامونی, قاب های داخلی, پنل و یراق آلات وابسته است. کلاف شکل کلی لنگه را نگه می دارد و قاب های میانی طول آزاد پنل را کاهش می دهند. مهاربند نیز نیروی گوشه آزاد را به ضلع لولاخور منتقل می کند تا افتادگی و پیچش محدود شوند. ورق بسته, CNC, فرفورژه, شیشه یا پنل طرح چوب هرکدام وزن و روش اتصال متفاوتی دارند. پوشش باید قبل از بسته شدن نقاط پنهان به پشت پنل و گوشه های قاب برسد. افزایش ضخامت یک قطعه بدون بررسی مسیر بار, فقط وزن را بالا می برد. ساختار مناسب زمانی شکل می گیرد که مقطع پروفیل, فاصله قاب ها, روش جوشکاری, ظرفیت لولا و امکان تعمیر هم زمان طراحی شوند. این هماهنگی همچنین هزینه تعمیرات بعدی و توقف استفاده از ورودی را کاهش می دهد.
کلاف پیرامونی چگونه شکل هندسی لنگه را حفظ می کند
کلاف پیرامونی قاب اصلی لنگه است و تمام پنل ها, دستگیره, قفل و تزئینات به آن وابسته اند. ضلع لولاخور بیشترین بار را دریافت می کند و به تقویت داخلی نیاز دارد. اگر مقطع پروفیل نسبت به عرض و وزن کوچک باشد, گوشه آزاد به مرور پایین می آید و درزها تغییر می کنند. قاب باید روی سطح صاف ساخته شود و قطرهای آن قبل و بعد از جوشکاری اندازه گیری گردند. اختلاف قطر نشانه خروج از گونیا است و پیش از نصب پنل باید اصلاح شود. اتصال پنل نباید برای کشیدن قاب به شکل صحیح استفاده گردد.
در مدل دو لنگه, هر قاب باید علاوه بر گونیا بودن, نسبت به لنگه مقابل هم ارتفاع باشد. محل قفل مرکزی و زبانه زمینی بر خط تقسیم اثر می گذارند و باید از ابتدا در نقشه دیده شوند. در مدل نفررو, دفعات تردد بیشتر است و ضلع قفل و دستگیره تحت نیروی تکراری قرار می گیرد. صفحه تقویتی پشت این قطعات از ترک خوردن یا تغییر شکل پروفیل جلوگیری می کند. اگر قرار است جک یا آرام بند نصب شود, محل پایه نیز باید به کلاف اصلی متصل باشد, نه فقط به قاب تزئینی یا ورق نما.
مهاربند چگونه افتادگی و پیچش را محدود می کند
مهاربند مسیر انتقال بار را از گوشه آزاد به ضلع لولاخور کوتاه می کند. جهت آن باید بر اساس نحوه تکیه گاه و وزن پنل انتخاب شود. عضو مورب ضعیف یا اتصال سطحی نمی تواند قاب عریض را پایدار نگه دارد. در مدل های چندقاب, اعضای عمودی و افقی نیز بخشی از مهاربندی را انجام می دهند, اما نباید بدون محاسبه جایگزین عضو اصلی شوند. محل تقاطع ها باید با جوش مناسب و کمترین تمرکز حرارت اجرا شود. کلاف بندی متعادل وزن را پخش می کند و از لرزش پنل هنگام باز و بسته شدن جلوگیری می نماید. این کنترل پیش از رنگ آمیزی انجام می شود.
جوشکاری ممتد و یک طرفه می تواند قاب را جمع کند و سطح لنگه را تاب دهد. بهتر است اتصال ها مرحله ای, کوتاه و متقارن باشند و سازه تا سرد شدن روی شابلون باقی بماند. پس از مونتاژ, ارتفاع گوشه ها و صفحه کلی لنگه کنترل می شوند. اگر تاب وجود داشته باشد, اصلاح با فشار شدید یا حرارت موضعی ممکن است تنش جدیدی ایجاد کند. تشخیص علت و اصلاح مرحله ساخت نتیجه پایدارتری دارد. قاب های داخلی نیز باید بدون اجبار در محل خود قرار گیرند تا ساختار پس از آزاد شدن مهار تغییر شکل ندهد.
پنل و پوشش چگونه در برابر رطوبت پایدار می مانند
ورق بسته باید روی کلاف های کافی تکیه داشته باشد و با جوش های کنترل شده متصل شود. پنل CNC به پرداخت لبه و تقویت خطوط بلند نیاز دارد. فرفورژه دارای نقاط اتصال متعدد است و رنگ باید به پشت پیچش ها و فرورفتگی ها برسد. شیشه با لقمه و درزگیر در قاب مهار می شود تا تماس مستقیم با فلز نداشته باشد. پنل طرح چوب نیز باید با بست مناسب و فاصله لازم برای تخلیه رطوبت نصب گردد. انتخاب پنل باید همراه با نگهداری آینده و امکان تعویض قطعه انجام شود. محل تماس متریال ها نیز باید از خوردگی گالوانیکی و نفوذ آب محافظت شود.
پیش از رنگ, سطح فولاد از چربی, زنگ, پوسته و پاشش جوش پاک می شود. لبه های تیز پوشش نازک تری نگه می دارند و با پرداخت کنترل شده دوام بیشتری پیدا می کنند. پشت قاب برجسته و فضای میان پنل و کلاف از نقاط کم دسترسی هستند و باید پیش از مونتاژ نهایی پوشش داده شوند. پس از نصب, خراش ها و جوش های جدید با آستر و رنگ سازگار ترمیم خواهند شد. درپوش پروفیل و مسیر تخلیه آب نیز مانع ورود و ماندگاری رطوبت می شوند. ثبت نوع رنگ, تعمیر آینده را هماهنگ تر می کند. کنترل دوره ای درپوش ها و درزها, دوام این حفاظت را در استفاده بیرونی بیشتر می کند.
- مقطع کلاف را بر پایه عرض, وزن و دفعات تردد تعیین کنید.
- قاب را پیش از نصب پنل از نظر گونیا و تاب بررسی نمایید.
- مهاربند را در مسیر واقعی انتقال نیرو قرار دهید.
- روش اتصال هر پنل را با جنس و قابلیت تعمیر آن هماهنگ سازید.
- پشت قاب ها و لبه های برش را پیش از مونتاژ پوشش دهید.
اندازه گیری و نصب چگونه فاصله قاب ها را دقیق نگه می دارند
اندازه گیری درب قاب دار باید عرض و ارتفاع دهانه, شیب کف, وضعیت ستون و فضای حرکت لنگه را پوشش دهد. تقسیم بندی قاب پس از تعیین ابعاد واقعی انجام می شود تا در کناره ها پنل های باریک یا نامتقارن باقی نمانند. در مدل دو لنگه, فاصله مرکزی و محل قفل بخشی از نقشه هستند و در نمونه ریلی, همپوشانی با ستون و طول جانبی باید محاسبه شوند. پلیت, لولا, استوپر و پایه جک پیش از ساخت مشخص می شوند تا با قاب های تزئینی تداخل پیدا نکنند. نصب استاندارد با تثبیت زیرسازی, آویختن لنگه, آزمون حرکت دستی و سپس تنظیم قفل انجام می شود. این ترتیب مانع می شود خطای مکانیکی با فشار روی یراق آلات یا تغییر پنل پنهان بماند. ثبت جزئیات اجرایی پیش از تولید, هماهنگی میان نمای قاب و ساختار زیرسازی را افزایش می دهد.
برداشت ابعاد چگونه تقسیم قاب را تعیین می کند
عرض دهانه در پایین, میانه و بالا اندازه گیری می شود تا انحراف ستون ها مشخص گردد. ارتفاع نیز در چند نقطه ثبت خواهد شد, زیرا کف یا عضو بالایی ممکن است تراز نباشد. کوچک ترین فضای قابل استفاده مبنای طراحی چارچوب قرار می گیرد و سپس تلرانس نصب, ضخامت رنگ و فاصله حرکتی از آن کسر می شود. تقسیم قاب باید بر اساس اندازه نهایی لنگه انجام شود. اگر نقشه پیش از اندازه گیری قطعی ساخته شود, ممکن است قاب های کناری باریک شوند یا خطوط مرکزی نسبت به دهانه جابه جا دیده شوند. این اندازه ها باید روی نقشه ساخت و برگه کنترل تولید ثبت شوند.
در مدل دو لنگه, فاصله بین دو بخش و عرض پروفیل های مرکزی باید از ابتدا محاسبه شوند. در مدل نفررو, محل قفل و دستگیره می تواند یکی از قاب ها را تغییر دهد. شیب کف نیز بر ارتفاع پنل پایین و فاصله لنگه از سطح اثر دارد. اگر درب هنگام باز شدن روی بخش بلندتر کف حرکت کند, گوشه آزاد ممکن است تماس پیدا کند. ثبت شعاع حرکت, محل پله, باغچه و استوپر از اصلاحات پس از رنگ جلوگیری می کند. نقشه نهایی باید نمای قاب ها و جزئیات سازه ای را هم زمان نشان دهد.

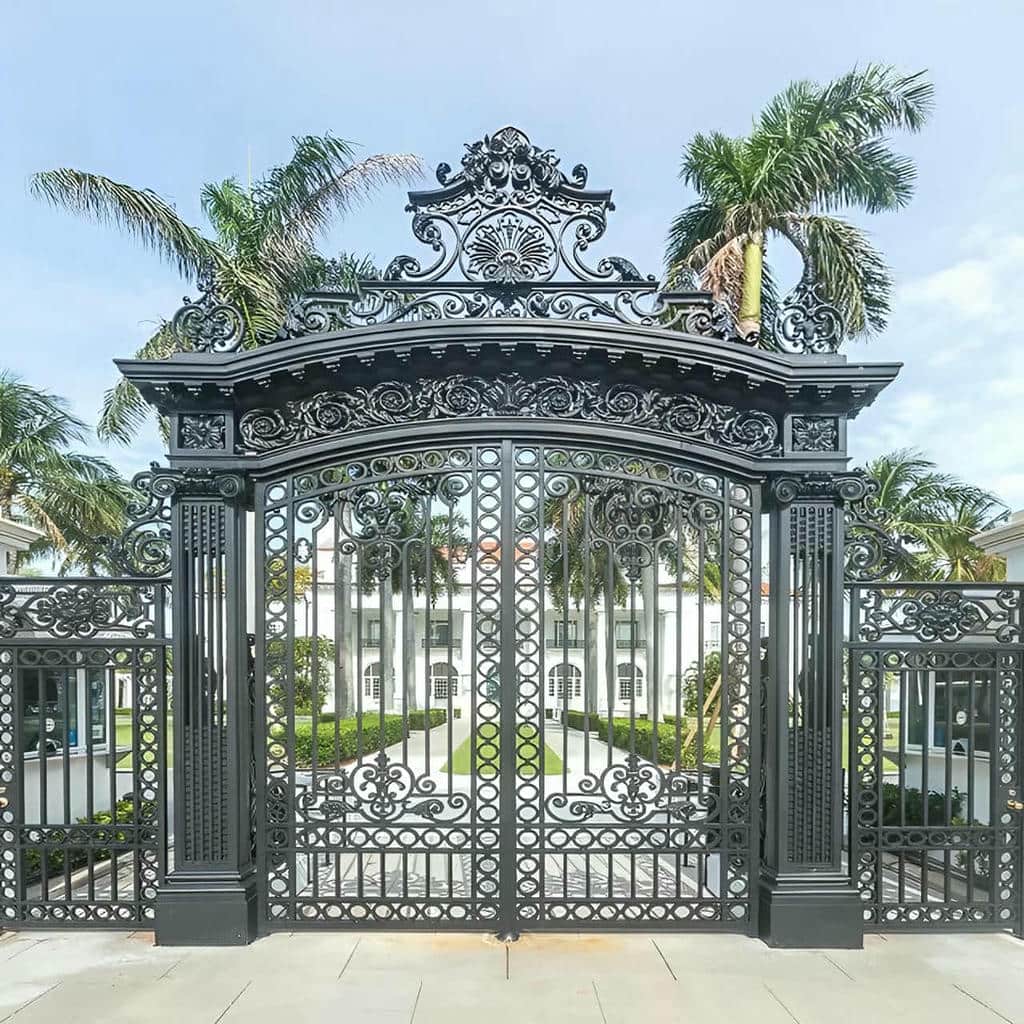

نصب لولا چگونه تراز خطوط قاب را حفظ می کند
لولا باید روی صفحه تقویتی و زیرسازی مقاوم نصب شود. محور لولاهای بالا و پایین در یک خط شاقول قرار می گیرد تا لنگه در تمام زاویه ها حرکت یکنواختی داشته باشد. اختلاف محور باعث اصطکاک و افتادگی می شود و خطوط افقی قاب ها را از تراز خارج می کند. ظرفیت لولا بر اساس وزن کامل لنگه, عرض و دفعات حرکت تعیین خواهد شد. افزودن لولا بدون هم محوری دقیق مشکل را حل نمی کند و ممکن است بار میان نقاط اتصال نامتوازن شود. پیش از نصب, پلیت ها از نظر فاصله و استحکام کنترل می شوند. کیفیت جوش لولا نیز بر پایداری محور و امکان رگلاژ آینده اثر مستقیم دارد.
پس از آویختن لنگه, درب بدون قفل چند بار حرکت داده می شود. فاصله از کف, ستون و لنگه مقابل در تمام مسیر بررسی خواهد شد. اگر برای بسته شدن به بالا کشیدن یا فشار نیاز باشد, ابتدا لولا و قاب اصلاح می شوند. قفل نباید ابزار جبران افتادگی باشد. در مدل دو لنگه, استوپر موقعیت نهایی را ثابت می کند تا قاب های دو سمت هم ارتفاع بمانند. پس از چند چرخه, نشست اولیه اتصال ها و تغییر احتمالی درزها دوباره کنترل می شود و سپس یراق آلات نهایی تنظیم خواهند شد. نتیجه این کنترل باید پیش از نصب قفل و پنل های تکمیلی ثبت شود.
نصب قفل و جک چگونه قاب را از فشار محافظت می کند
قفل, دستگیره و پایه جک باید روی عضو مقاوم نصب شوند. اتصال مستقیم به ورق یا قاب تزئینی می تواند باعث فرورفتگی, ترک جوش یا جابه جایی پنل شود. صفحه پشتی فشار پیچ ها را توزیع می کند و نیروی استفاده را به کلاف انتقال می دهد. محل تجهیزات پیش از رنگ مشخص می شود تا سوراخ کاری و جوشکاری بعدی پوشش را آسیب نزند. اگر تغییر پس از رنگ ضروری باشد, لبه های برش باید بلافاصله پاک سازی و ترمیم شوند. دسترسی سرویس نیز باید بدون باز کردن گسترده پنل ممکن باشد. ضخامت صفحه پشتی نیز باید با نیروی تجهیز و مقطع کلاف تناسب داشته باشد.
در مدل اتوماتیک, حرکت دستی روان پیش شرط نصب موتور است. پایه جک روی پروفیل تقویت شده قرار می گیرد و زاویه آن با عرض و میزان بازشو هماهنگ می شود. کاهش سرعت انتهایی و استوپر مکانیکی از ضربه به قاب و قفل جلوگیری می کنند. موتور نباید برای غلبه بر لولای ناتراز یا تماس با کف انتخاب شود. پس از راه اندازی, چند چرخه کامل اجرا می شود و صدای پنل, دمای موتور, لرزش قاب و محل توقف بررسی خواهند شد. هر تغییر غیرعادی نشانه نیاز به اصلاح مکانیکی یا تنظیم تجهیزات است. تنظیم نهایی باید پس از نصب استوپر و کنترل ایمنی مسیر انجام شود.
- دهانه را در چند نقطه و همراه با شیب کف اندازه گیری کنید.
- تقسیم قاب را پس از تعیین ابعاد واقعی لنگه انجام دهید.
- لولا و پلیت را روی محور شاقول و زیرسازی مقاوم نصب نمایید.
- قفل و جک را به کلاف اصلی و نه پنل تزئینی متصل کنید.
- تراز خطوط قاب را پس از چند چرخه حرکت دوباره بررسی نمایید.
قیمت, سفارش و نگهداری در خدمات سازه سنتر
قیمت درب ویلایی قاب دار محوطه از ترکیب ابعاد, تعداد قاب ها, نوع پنل, ساختار کلاف و یراق آلات شکل می گیرد. مدل تک قاب, چندقاب, دو لنگه, نفررو, CNC, فرفورژه یا طرح چوب از نظر متریال و مراحل ساخت یکسان نیست. قاب برجسته به برش, جوش و پرداخت بیشتری نیاز دارد و مدل هم سطح تلرانس دقیق تری می خواهد. سفارش حرفه ای با اندازه گیری دهانه و انتخاب نوع بازشو آغاز می شود و سپس تقسیم پنل, رنگ, قفل, لولا و تجهیزات اتوماتیک نهایی خواهند شد. سازه سنتر این مشخصات را همراه با دوام, قابلیت تعمیر و شرایط حمل بررسی می کند. نگهداری منظم قاب, پوشش و یراق آلات نیز از افزایش اصطکاک, خوردگی و تغییر درزها جلوگیری خواهد کرد. برنامه کنترل کیفیت نیز باید از تولید تا نصب, شاخص های قابل بررسی و ثبت شده داشته باشد.
چه عوامل فنی قیمت درب قاب دار را تغییر می دهند
ابعاد لنگه مقدار پروفیل, ورق, مهاربند و پوشش را تعیین می کند. افزایش تعداد قاب ها طول برش, تعداد اتصال و زمان پرداخت را بیشتر می سازد. پنل بسته, CNC, شیشه, فرفورژه یا طرح چوب نیز مواد و جزئیات نصب متفاوتی دارند. نوع لولا, قفل, دستگیره, آرام بند یا جک باید در مشخصات سفارش ثبت شود. مقایسه پیشنهادها زمانی معتبر است که ضخامت متریال, نوع پوشش, کیفیت یراق آلات و سطح خدمات یکسان باشند. ظاهر مشابه بدون اطلاعات فنی برابر, مبنای دقیقی برای مقایسه نیست. میزان پرداخت گوشه ها و حفاظت بسته بندی نیز در حجم کار نهایی اثر دارد.
وضعیت محل نصب نیز بر حجم اجرا اثر دارد. ستون ضعیف به پلیت تقویتی نیاز دارد و کف شیب دار می تواند رگلاژ را پیچیده کند. محدودیت حمل, ابعاد بزرگ لنگه, مونتاژ در محل و ترمیم پوشش پس از جوشکاری نیز باید در برنامه دیده شوند. حذف مهاربند, پوشش پشت قاب یا استوپر ممکن است هزینه اولیه را کاهش دهد, اما احتمال تاب, زنگ یا خرابی یراق آلات را افزایش می دهد. قیمت مناسب باید همراه با ساختار مقاوم, جزئیات قابل سرویس و کیفیت اجرای واقعی ارزیابی گردد. شرایط دسترسی برای جوشکاری و رگلاژ نهایی نیز باید پیش از برآورد مشخص شوند.
فرایند سفارش چگونه تقسیم پنل را کنترل می کند
سفارش با ثبت ابعاد اولیه, تصاویر دهانه, نوع بازشو, میزان حریم و سبک نما آغاز می شود. سپس تعداد قاب ها, نوع پنل و رنگ روی نقشه مشخص خواهند شد. محل لولا, قفل, دستگیره, استوپر و تجهیزات اتوماتیک نیز پیش از تولید تعیین می شود. تأیید نقشه مانع ایجاد قاب های نامتقارن, خطوط باریک یا تداخل یراق آلات با پنل می گردد. در مدل دو لنگه, فاصله مرکزی و پیوستگی طرح دو سمت جداگانه کنترل خواهد شد. نمونه رنگ و جزئیات سطح نیز پیش از اجرای نهایی تأیید می شوند. جهت بازشو و شیب کف نیز هم زمان روی همین نقشه اجرایی کنترل می شوند.
پس از تأیید, کلاف روی سطح تراز ساخته و قطرهای آن کنترل می شود. قاب های داخلی و مهاربندها بدون فشار در محل خود مونتاژ خواهند شد. پنل ها از نظر ابعاد, لبه و روش اتصال بررسی می شوند و سپس پوشش اجرا می گردد. پیش از ارسال, حرکت, قفل, کیفیت رنگ و تطابق تقسیم بندی با نقشه کنترل خواهد شد. سازه سنتر با ثبت مشخصات و مراحل تولید, امکان تطبیق محصول تحویلی با سفارش را فراهم می کند. بسته بندی نیز باید قاب های برجسته, گوشه ها و پوشش سطح را از ضربه و ساییدگی محافظت نماید. گزارش کنترل نهایی همراه سفارش, پیگیری خدمات و تعمیر آینده را ساده تر می سازد.
نگهداری چگونه قاب و یراق آلات را پایدار نگه می دارد
بازدید دوره ای باید درز میان قاب و پنل, صدای لولا, عملکرد قفل و فاصله لنگه از کف را پوشش دهد. لقی پنل یا تغییر تراز خطوط می تواند نشانه افتادگی, شل شدن اتصال یا تغییر شکل کلاف باشد. لولا بر اساس نوع یراق روان کاری می شود و پیچ های دستگیره و پایه جک از نظر استحکام بررسی خواهند شد. قاب های برجسته باید از گردوغبار و رطوبت پاک شوند تا آلودگی روی لبه های افقی باقی نماند. رسیدگی زودهنگام از گسترش خرابی جلوگیری می کند. بررسی دوره ای اتصالات داخلی نیز از تبدیل لقی کوچک به خرابی سازه ای جلوگیری می کند.
پوشش سطح از نظر خراش, پوسته شدن و زنگ نقطه ای کنترل می شود. بخش پایین, محل جوش نصب و گوشه قاب ها بیشتر در معرض آسیب هستند. ناحیه معیوب پس از پاک سازی با آستر و رنگ سازگار ترمیم خواهد شد. در مدل شیشه خور, زهوار و درزگیر و در نمونه طرح چوب, بست ها و مسیر تخلیه آب نیز بازدید می شوند. ثبت نوع رنگ, پنل و یراق آلات هنگام سفارش, تهیه قطعه جایگزین را ساده تر می کند. نگهداری منظم ظاهر قاب و عملکرد سازه ای درب را هم زمان حفظ می نماید. در صورت تعمیر, ابتدا علت مکانیکی رفع می شود و سپس پوشش نهایی بازسازی خواهد شد.
- استعلام را با ابعاد, تعداد قاب و نوع پنل دریافت کنید.
- پیشنهادها را بر پایه ضخامت متریال و سطح خدمات مقایسه نمایید.
- نقشه تقسیم بندی و محل یراق آلات را پیش از تولید تأیید کنید.
- قاب, پنل, لولا و پوشش را دوره ای بازدید نمایید.
- لقی, افتادگی یا خراش سطح را پیش از گسترش پیگیری کنید.
قاب برجسته عمق و سایه بیشتری ایجاد می کند و پنل را از نظر بصری تفکیک می نماید, اما لبه های آن به نظافت و پوشش دقیق تری نیاز دارند. قاب هم سطح ظاهر ساده تر و سطح تمیزشونده تری دارد, ولی تلرانس مونتاژ آن باید دقیق باشد تا درزها نامنظم دیده نشوند. انتخاب به سبک نما, شرایط نگهداری, نوع پنل و میزان بیرون زدگی مجاز در مسیر حرکت وابسته است.
انتخاب پنل به حریم, وزن, فشار باد و سبک نما بستگی دارد. ورق بسته حریم بیشتری ایجاد می کند, CNC و فرفورژه هوا را عبور می دهند, شیشه نور بیشتری فراهم می سازد و طرح چوب ظاهر گرم تری دارد. هر پنل به زیرسازی و اتصال مخصوص نیاز دارد. بهترین گزینه پنلی است که با ابعاد قاب, ظرفیت لولا, شرایط نظافت و امکان تعمیر هماهنگ باشد و فقط بر پایه ظاهر انتخاب نشود.
ابتدا دهانه, شیب کف و زیرسازی اندازه گیری می شوند. پلیت یا چارچوب در وضعیت شاقول نصب خواهد شد و سپس لنگه بدون قفل حرکت داده می شود تا فاصله از کف و ستون کنترل گردد. پس از رگلاژ, قفل, استوپر و تجهیزات اتوماتیک تنظیم خواهند شد. در پایان, تراز خطوط قاب, یکنواختی درزها و نقاط آسیب دیده پوشش بررسی و ترمیم می شوند. حرکت دستی و درگیری طبیعی قفل نیز پیش از تحویل دوباره آزمایش می شوند.
قیمت به ابعاد, تعداد قاب ها, مقطع پروفیل, نوع پنل, پوشش و یراق آلات وابسته است. قاب برجسته, پنل ترکیبی, CNC, شیشه یا طرح چوب مراحل ساخت متفاوتی دارند. نوع لولا, قفل, جک, بسته بندی و شرایط نصب نیز بر فرایند اثر می گذارند. برای مقایسه دقیق, ضخامت متریال, کیفیت پوشش و سطح خدمات باید در پیشنهادهای مختلف شفاف و مشابه باشند. شرایط حمل و دسترسی نصب نیز باید در برآورد فنی مشخص باشند.
ابعاد تقریبی دهانه, تصاویر ورودی, نوع بازشو, سبک قاب, میزان حریم و رنگ مورد نظر اطلاعات اولیه هستند. نوع پنل, جهت بازشو, قفل, دستگیره و تجهیزات اتوماتیک نیز باید مشخص شوند. پس از اندازه گیری نهایی, نقشه شامل کلاف, مهاربند, تقسیم قاب ها و محل یراق آلات تأیید خواهد شد. این مرحله احتمال نامتقارن شدن پنل ها و تغییرات پرهزینه هنگام ساخت یا نصب را کاهش می دهد.
ابتدا لولا, پلیت, گونیا بودن کلاف, مهاربند و نقاط اتصال پنل بررسی می شوند. تاب ممکن است از جوشکاری نامتعادل, افتادگی لنگه یا ضعف زیرسازی ناشی شود. سفت کردن پنل بدون رفع علت اصلی راهکار پایداری نیست. پس از اصلاح ساختار, اتصال های معیوب تعمیر و پوشش آسیب دیده ترمیم خواهد شد. اگر پنل تغییر شکل گسترده داشته باشد, تعویض مستقل آن معمولاً نتیجه دقیق تری ایجاد می کند.
جمع بندی
انتخاب از میان 9 نمونه درب ویلایی قاب دار محوطه باید با هماهنگی میان تقسیم بندی پنل, کلاف فولادی و نوع بازشو انجام شود. مدل تک قاب, چندقاب, برجسته, هم سطح, دو لنگه, نفررو, CNC, فرفورژه و طرح چوب از نظر وزن, حریم, پوشش و نگهداری تفاوت دارند. قاب پیرامونی, مهاربند, لولا, پلیت, قفل و استوپر باید نیرو را بدون ایجاد تاب یا افتادگی منتقل کنند. اندازه گیری چندنقطه ای دهانه و کنترل شیب کف نیز از ناهماهنگی درزها و تماس لنگه جلوگیری می کند. سفارش حرفه ای باید بر پایه نقشه تأییدشده, مشخصات متریال, نوع پنل و شرایط نصب انجام شود. سازه سنتر با بررسی این اطلاعات, امکان دریافت پیشنیهاد فنی و استعلام قیمت روز را فراهم می کند. برای مشاوره و ثبت سفارش می توان ابعاد و تصاویر ورودی را ارائه کرد تا طراحی, ساخت, بسته بندی, ارسال و نصب با کنترل کیفیت مرحله ای انجام شود. این فرایند, تصمیم گیری فنی و کنترل نتیجه نهایی را شفاف تر می سازد.
