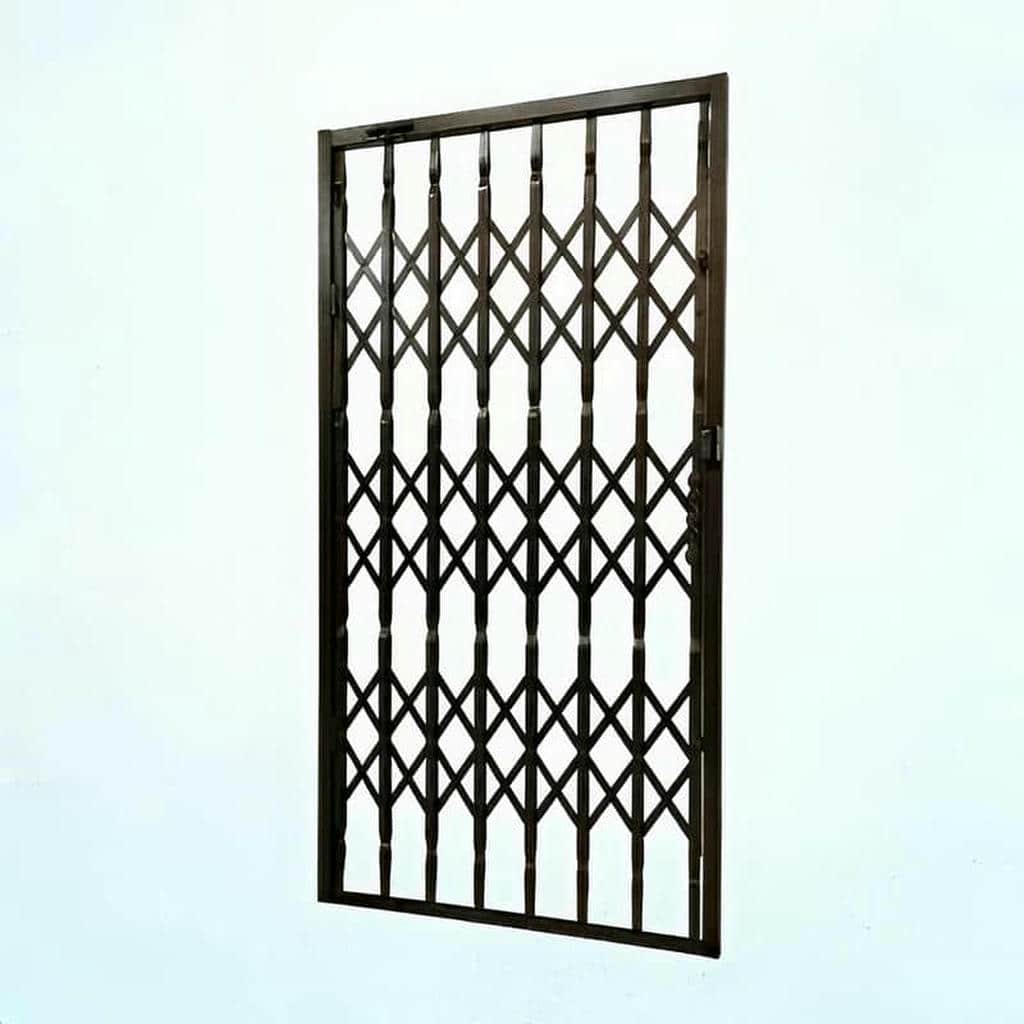

9 مدل حفاظ آکاردئونی آهنی سه لوزی
انتخاب ضخامت تسمه آهنی و فاصله پرچ ها مستقیماً تعیین می کند حفاظ آکاردئونی آهنی سه لوزی با چه میزان نرمی حرکت کند و شبکه آن تا چه مدت فرم منظم خود را حفظ نماید. ساختار سه لوزی زمانی عملکرد فنی مطلوبی دارد که عرض تسمه, ارتفاع دهانه, وزن شبکه و ظرفیت ریل به صورت یک مجموعه محاسبه شوند؛ زیرا افزایش تراکم بدون تقویت چرخ و زیرسازی, حرکت حفاظ را سنگین می کند. حفاظ آکاردئونی آهنی سه لوزی برای ورودی آپارتمان, دفتر, انباری, راهرو و دهانه هایی کاربرد دارد که امنیت, جمع شدن کم جا و نمای منظم اهمیت دارند. مدل ساده, تسمه پهن, تسمه عمودی, قفل مخفی, کم دید, دوطرفه, قاب دار, رنگ کوره ای و سفارشی از نظر وزن, حجم جمع شدن, پوشیدگی و شرایط نصب تفاوت دارند. معیار انتخاب باید کیفیت فولاد, محور پرچ, مقطع ریل, نوع چرخ, مدل قفل, پوشش ضدزنگ و استحکام چارچوب را هم زمان ارزیابی کند. انتخاب نادرست می تواند باعث افتادگی شبکه, ناهماهنگی سه ردیف لوزی, سخت شدن قفل یا کاهش عرض عبور شود. عوامل قیمت نیز به ابعاد, متریال, تعداد اتصال ها, یراق آلات, بسته بندی و اجرای نصب وابسته هستند. سازه سنتر با ایجاد هماهگی میان شبکه سه لوزی و سیستم حرکتی, سفارش را متناسب با تردد و محدودیت واقعی دهانه آماده می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| آرایش سه لوزی | سه ردیف لوزی با توزیع منظم پرچ ها, پوشیدگی شبکه را افزایش می دهند و در صورت مونتاژ دقیق, فشار را میان تسمه ها پخش می کنند. | هم اندازه بودن لوزی ها را در بالا و پایین حفاظ کنترل کنید. |
| ضخامت تسمه آهنی | ضخامت تسمه بر مقاومت خمشی, وزن شبکه, میزان جمع شدن و ظرفیت مورد نیاز ریل و چرخ اثر مستقیم دارد. | افزایش ضخامت را همراه با تقویت سیستم حرکتی انجام دهید. |
| فاصله پرچ ها | فاصله یکنواخت پرچ ها باعث می شود سه ردیف لوزی هم زمان باز شوند و شبکه هنگام حرکت پیچش پیدا نکند. | الگوی سوراخ کاری را در تمام تسمه ها یکسان نگه دارید. |
| ریل تقویت شده | ریل مقاوم وزن حفاظ را در طول دهانه توزیع می کند و از خمش مسیر, گیرکردن چرخ و تغییر ارتفاع قفل جلوگیری می نماید. | مقطع ریل را بر اساس وزن کامل مدل نهایی تعیین کنید. |
| چرخ بلبرینگی | چرخ بلبرینگی اصطکاک را کاهش می دهد و حرکت شبکه سه لوزی را در استفاده مکرر یکنواخت و کم صدا نگه می دارد. | تعداد چرخ ها را با عرض دهانه و توزیع جرم تطبیق دهید. |
| قفل و قفل خور | قفل مخفی یا کتابی در صورت اتصال به پروفیل تقویتی, حفاظ را بدون فشار جانبی در وضعیت بسته مهار می کند. | عمق درگیری زبانه و دسترسی تعمیراتی قفل را بررسی کنید. |
| راهنمای پایین | راهنمای کف نوسان جانبی شبکه را محدود می کند و پروفیل انتهایی را در مسیر صحیح رسیدن به قفل خور نگه می دارد. | ارتفاع راهنما نباید مانع عبور روزانه شود. |
| پوشش ضدزنگ | آستر ضدزنگ و رنگ کوره ای یا صنعتی از تسمه, محل جوش و لبه های برش در برابر رطوبت و سایش محافظت می کنند. | پوشش قسمت های پنهان و اطراف پرچ ها را نیز کنترل کنید. |
| فضای جمع شدن | تراکم سه لوزی و عرض تسمه تعیین می کنند شبکه فشرده چه مقدار از عرض مفید دهانه را اشغال نماید. | حجم جمع شده را پیش از تایید اندازه سفارش محاسبه کنید. |
اطلاعات تماس
عملکرد فنی حفاظ سه لوزی در دهانه های مختلف
حفاظ آکاردئونی آهنی سه لوزی از تسمه هایی ساخته می شود که با پرچ های متحرک به یکدیگر متصل هستند و هنگام بازشدن, زاویه آن ها تغییر می کند. آرایش سه لوزی نسبت به شبکه ساده, نقاط تقاطع و پوشیدگی بیشتری ایجاد می کند, اما وزن و تعداد اتصال ها را نیز افزایش می دهد. این افزایش تنها زمانی مفید است که ریل, چرخ و زیرسازی برای تحمل آن آماده باشند. در دهانه باریک, حجم جمع شدن اهمیت بیشتری دارد و در ورودی پرتردد, نرمی حرکت و دوام بلبرینگ ها اولویت پیدا می کند. همچنین سه ردیف لوزی باید در تمام ارتفاع شبکه فرم یکنواختی داشته باشند تا نیرو به صورت نامتقارن به قفل یا چرخ منتقل نشود. انتخاب مدل باید بر پایه کاربری واقعی, عرض عبور و دفعات باز و بسته شدن انجام گیرد.
کاربرد شبکه سه لوزی در ورودی های پرتردد
در ورودی پرتردد, حفاظ بارها در طول روز حرکت می کند و هر بار نیرو از دستگیره به تسمه, پرچ, چرخ و ریل منتقل می شود. اگر یک بخش از شبکه سنگین تر یا سفت تر باشد, کاربر برای حرکت حفاظ فشار بیشتری وارد می کند و این فشار به نقاط اتصال منتقل خواهد شد. مدل سه لوزی به دلیل تعداد پرچ بیشتر, باید با دقت بالاتری مونتاژ شود. چرخ بلبرینگی با ظرفیت مناسب و ریل تراز باعث می شوند شبکه بدون ضربه حرکت کند و قفل از محور خارج نشود.
حرکت حفاظ در حالت نیمه باز معیار مناسبی برای ارزیابی نصب است. شبکه نباید خودبه خود به یک سمت کشیده شود یا در بخشی از مسیر سرعت آن تغییر کند. حرکت خودکار معمولاً از شیب ریل ناشی می شود و توقف ناگهانی می تواند وجود پلیسه, آلودگی یا چرخ معیوب را نشان دهد. در محیط پرتردد, همین ایرادهای کوچک به سرعت گسترش پیدا می کنند. سرویس زودهنگام, از افتادگی شبکه و فشار مداوم به پرچ های سه ردیف لوزی جلوگیری خواهد کرد.
تفاوت مدل های سه لوزی از نظر پوشیدگی
مدل ساده سه لوزی از تسمه های با عرض متعادل استفاده می کند و میان پوشیدگی و وزن تعادل ایجاد می نماید. مدل تسمه پهن سطح فولادی بیشتری مقابل دهانه قرار می دهد و دید را محدودتر می کند, اما در حالت جمع شده فضای بیشتری می گیرد. نمونه کم دید با افزایش تراکم و نزدیک ترشدن تقاطع ها, حریم بصری بیشتری فراهم می سازد. این مدل برای حرکت روان به ریل مقاوم تر, چرخ های مناسب و پرچ کاری دقیق تری نیاز دارد.
مدل تسمه عمودی یک عضو تقویتی در میان شبکه دارد و نوسان جانبی را کاهش می دهد. نمونه قاب دار نیز خطوط پیرامونی منظم تری ایجاد می کند و محل قفل را تقویت می نماید. مدل قفل مخفی, بدنه قفل را داخل محفظه فولادی قرار می دهد و مدل دوطرفه در دو جهت جمع می شود. تفاوت این مدل ها فقط ظاهری نیست؛ وزن, تعداد قطعات, فضای جمع شدن و امکان تعمیر آن ها متفاوت است و باید پیش از سفارش مقایسه شوند.
اثر عرض دهانه بر انتخاب ساختار حفاظ
در دهانه باریک, هر مقدار افزایش در حجم شبکه جمع شده می تواند مسیر عبور را محدود کند. تسمه پهن, تراکم بالاتر و پروفیل انتهایی بزرگ تر همگی بر عرض مفید اثر دارند. لازم است شبکه فشرده پیش از تولید محاسبه شود و این مقدار از عرض خام دهانه کم گردد. اگر حفاظ کنار دستگیره, دیوار برجسته یا تجهیزات نصب شود, فضای واقعی جمع شدن کمتر از اندازه ظاهری خواهد بود و جهت حرکت باید با دقت تعیین شود.
در دهانه عریض, وزن شبکه افزایش پیدا می کند و ممکن است استفاده از چرخ های بیشتر یا مدل دوطرفه مناسب تر باشد. تقسیم شبکه در دو سمت, حجم و وزن هر بخش را کاهش می دهد, اما به قفل میانی و رگلاژ هماهنگ نیاز دارد. فاصله نقاط مهار ریل نیز در دهانه بزرگ نباید زیاد باشد, زیرا خمش محدود مسیر می تواند حرکت شبکه را سنگین کند. طراحی باید هم عرض عبور و هم نحوه انتقال وزن را در نظر بگیرد.
- میزان تردد را پیش از انتخاب مدل سه لوزی مشخص کنید.
- عرض جمع شده شبکه را از عرض خام دهانه کم نمایید.
- حرکت حفاظ را در حالت نیمه باز نیز آزمایش کنید.
- تراکم شبکه را با ظرفیت ریل و چرخ هماهنگ سازید.
- مدل یک طرفه یا دوطرفه را بر اساس فضای جانبی تعیین کنید.
ساختار آهنی پرچ ها و سیستم حرکت
کیفیت حفاظ آکاردئونی آهنی سه لوزی به یک قطعه خاص محدود نمی شود و از هماهنگی تسمه, پرچ, ریل, چرخ, قفل و چارچوب به دست می آید. تسمه ضخیم روی ریل ضعیف, حرکت سنگین و افتادگی ایجاد می کند و چرخ باکیفیت روی مسیر ناتراز نیز عملکرد مناسبی نخواهد داشت. فولاد باید پیش از تولید از نظر تاب, خوردگی و فرورفتگی کنترل شود. سوراخ کاری پرچ ها باید در یک الگوی ثابت انجام گیرد تا سه ردیف لوزی به صورت هم زمان باز شوند. پیش از رنگ آمیزی, شبکه چند بار حرکت داده می شود تا محل گیر, صدای ضربه و اختلاف هندسه مشخص گردد. پوشش سطحی می تواند فولاد را محافظت کند, اما توان اصلاح نقص مونتاژ یا ناترازی سیستم حرکتی را ندارد.
انتخاب تسمه آهنی متناسب با ارتفاع
عرض و ضخامت تسمه باید با ارتفاع حفاظ, فاصله میان پرچ ها و تعداد ردیف های لوزی تناسب داشته باشند. تسمه نازک در دهانه بلند ممکن است بین اتصال ها موج بردارد و فرم شبکه را تغییر دهد. تسمه بسیار ضخیم نیز وزن زیادی ایجاد می کند و به چرخ, ریل و نقاط مهار قوی تری نیاز دارد. انتخاب متریال باید مقاومت لازم را بدون افزایش غیرضروری جرم فراهم کند تا کاربر بتواند حفاظ را با نیروی متعارف حرکت دهد.
سطح تسمه باید پیش از برش از نظر زنگ عمیق, پوسته و خمیدگی بررسی شود. لبه های برش خورده نیز باید پرداخت شوند, زیرا پلیسه هنگام جمع شدن به تسمه مجاور برخورد می کند و رنگ را می خراشد. صاف بودن تسمه ها باعث می شود سه لوزی در تمام ارتفاع شکل یکسانی داشته باشند. هر تاب اولیه پس از پرچ کاری آشکارتر می شود و می تواند یک سمت شبکه را جلوتر یا عقب تر از سمت دیگر حرکت دهد.
پرچ کاری دقیق برای سه ردیف لوزی
پرچ ها مفصل های متحرک شبکه هستند و باید تسمه ها را بدون لقی اضافی نگه دارند. پرچ بسیار سفت, اصطکاک را افزایش می دهد و تغییر زاویه تسمه را محدود می کند. پرچ شل نیز باعث صدای ضربه, نوسان شبکه و تغییر فرم سه لوزی می شود. قطر پرچ و سوراخ باید با ضخامت تسمه متناسب باشد تا اطراف اتصال در اثر استفاده مکرر کشیده نشود. هماهنگی تمام پرچ ها برای حرکت هم زمان سه ردیف ضروری است.
بهتر است پس از نصب هر چند ردیف پرچ, شبکه باز و بسته شود تا خطای محور در همان مرحله مشخص گردد. اگر تمام پرچ ها نصب شوند و آزمایش به پایان کار موکول گردد, یافتن نقطه اصلی گیر دشوار خواهد شد. پس از اجرای رنگ نیز حرکت دوباره بررسی می شود, زیرا تجمع پوشش میان تسمه ها ممکن است مفصل را سفت کند. استفاده از روان کننده نباید جایگزین اصلاح پرچ یا سوراخ کاری نامناسب شود.
ریل و چرخ متناسب با وزن نهایی
ریل وظیفه دارد وزن شبکه را در طول دهانه توزیع و به زیرسازی منتقل کند. اگر مقطع ریل ضعیف باشد یا فاصله نقاط اتصال زیاد انتخاب شود, بخش میانی تحت بار خم می شود. این خمش باعث کندشدن حرکت چرخ و تغییر ارتفاع قفل خواهد شد. مدل های تسمه پهن, کم دید یا قاب دار به دلیل جرم بیشتر, باید با ریل تقویت شده و نقاط مهار نزدیک تر نصب شوند تا مسیر ثابت باقی بماند.
چرخ بلبرینگی اصطکاک را کاهش می دهد, اما قطر, کیفیت بلبرینگ و پایه اتصال آن نیز مهم هستند. تعداد چرخ ها باید با عرض شبکه و محل تمرکز وزن هماهنگ شود. اگر قفل مخفی یا تسمه عمودی در یک سمت جرم بیشتری ایجاد کند, حمایت همان قسمت باید تقویت گردد. همه چرخ ها پس از نصب با وزن واقعی شبکه تنظیم می شوند تا پایین حفاظ موازی کف باشد و سه ردیف لوزی بدون پیچش حرکت کنند.
- فولاد را پیش از برش از نظر تاب و خوردگی بررسی کنید.
- ضخامت تسمه را با ارتفاع و تراکم شبکه تطبیق دهید.
- پرچ ها را در مراحل مختلف مونتاژ آزمایش نمایید.
- مقطع ریل را بر اساس وزن کامل حفاظ انتخاب کنید.
- چرخ ها را پس از نصب قفل و قطعات نهایی رگلاژ نمایید.
اندازه گیری و نصب استاندارد حفاظ سه لوزی
اندازه گیری حفاظ آکاردئونی آهنی سه لوزی تنها ثبت عرض و ارتفاع نیست و باید وضعیت چارچوب, شیب کف, فضای جمع شدن, جهت حرکت و محل قفل را نیز مشخص کند. عرض دهانه در بالا, میانه و پایین اندازه گیری می شود و ارتفاع نیز در چند نقطه ثبت می گردد. اختلاف اندازه ها می تواند از تاب چارچوب یا خارج بودن دیوار از شاقول ناشی شود. ریل ابتدا به صورت موقت در محل قرار می گیرد و پس از کنترل تراز, نقاط اتصال آن مرحله ای تثبیت می شوند. سپس شبکه روی چرخ ها نصب می گردد و ارتفاع, راهنمای پایین, توقف گاه و قفل خور با وزن کامل حفاظ تنظیم می شوند. نصب صحیح باید حرکت روان, شکل یکنواخت سه لوزی و بسته شدن قفل بدون فشار را تضمین کند.
اندازه گیری چندنقطه ای دهانه
استفاده از یک اندازه کلی برای ساخت کافی نیست, زیرا بسیاری از دهانه ها در بالا و پایین عرض یکسانی ندارند. کوچک ترین عرض باید همراه با فضای لازم برای قاب, قفل و شبکه جمع شده در محاسبه وارد شود. ارتفاع نیز باید با توجه به شیب کف و پوشش نهایی ثبت گردد. اندازه گیری پس از تکمیل کف و دیوار, احتمال تغییر ابعاد و نیاز به برش یا اصلاح محصول در زمان نصب را کاهش می دهد.
تصاویر واضح از بالای دهانه, دو ستون جانبی, کف و محل جمع شدن شبکه برای آماده سازی سفارش اهمیت دارند. دستگیره درب اصلی, کلید, تابلو یا هر قطعه نزدیک ورودی نیز باید مشخص شود. در مدل یک طرفه, تمام شبکه در یک سمت قرار می گیرد و فضای بیشتری می خواهد. در مدل دوطرفه, محل اتصال بخش ها و قفل میانی باید دقیق تعیین گردد تا تقسیم شبکه عرض عبور را نامتقارن نکند.
نصب ریل روی چارچوب مقاوم
زیرسازی بالای دهانه باید توان تحمل وزن ثابت شبکه و ضربه های ناشی از حرکت را داشته باشد. اتصال ریل به گچ یا پوشش نازک, نیروی حفاظ را به بخش مقاومی منتقل نمی کند و پس از مدتی افتادگی ایجاد خواهد کرد. اگر چارچوب موجود ضعیف باشد, پروفیل یا صفحه تقویتی پیش از نصب اضافه می شود. نقاط مهار نیز در طول ریل توزیع می گردند تا وزن فقط در ابتدا و انتهای مسیر متمرکز نشود.
ریل به صورت مرحله ای نصب می شود و پس از هر اتصال, تراز آن دوباره کنترل می گردد. جوشکاری متمرکز می تواند پروفیل را تاب دهد و مسیر چرخ را موج دار کند. پس از سردشدن, داخل ریل از سرباره, پلیسه و زائده پاک می شود و نقاط حرارت دیده پوشش ضدزنگ دریافت می کنند. فشار دادن شبکه برای عبور از نقطه گیر روش درستی نیست و علت باید در تراز مسیر یا پایه چرخ اصلاح گردد.
تنظیم قفل راهنما و توقف گاه
چرخ ها پیش از نصب قفل خور تنظیم می شوند تا شبکه در تمام طول مسیر ارتفاع ثابتی داشته باشد. اگر یک چرخ بار بیشتری تحمل کند, پروفیل انتهایی کج می شود و زبانه قفل به لبه محل ورود برخورد خواهد کرد. راهنمای پایین نیز نوسان جانبی را محدود می کند, اما نباید فشار دائمی به شبکه وارد سازد. ارتفاع آن باید به گونه ای باشد که مسیر عبور را مختل نکند و محل تجمع آلودگی نشود.
قفل خور پس از تثبیت کامل ریل و قرارگیری وزن واقعی شبکه نصب می شود. زبانه باید بدون بالا کشیدن یا فشردن حفاظ وارد محل خود گردد. توقف گاه انتهایی نیز ضربه پایان مسیر را کنترل می کند و مانع برخورد شبکه با قاب می شود. آزمایش نهایی در حالت باز, نیمه باز و بسته انجام می گیرد. حرکت خودکار, صدای ضربه یا تغییر شکل سه لوزی نشانه نیاز به اصلاح نصب است.
- دهانه را در چند عرض و ارتفاع اندازه گیری کنید.
- فضای شبکه جمع شده را پیش از تولید محاسبه نمایید.
- ریل را فقط روی چارچوب مقاوم و تراز نصب کنید.
- چرخ ها را پیش از تعیین محل قفل خور رگلاژ نمایید.
- فرم سه لوزی را پس از نصب دوباره کنترل کنید.
قیمت سفارش نگهداری و خدمات سازه سنتر
قیمت حفاظ آکاردئونی آهنی سه لوزی بر اساس مشخصات واقعی سفارش تعیین می شود و ظاهر مشابه دو شبکه به معنای یکسان بودن ساختار فنی آن ها نیست. عرض و ارتفاع دهانه, ضخامت تسمه, تراکم سه لوزی, تعداد پرچ, مقطع ریل, تعداد چرخ, مدل قفل و کیفیت پوشش بر مقدار متریال و زمان تولید اثر می گذارند. مدل های تسمه پهن, کم دید, قاب دار یا دوطرفه وزن و مراحل مونتاژ متفاوتی دارند. وضعیت چارچوب نیز ممکن است به زیرسازی تقویتی یا اصلاح تراز نیاز داشته باشد. سازه سنتر پیش از تولید, وزن شبکه, فضای جمع شدن و میزان تردد را بررسی می کند تا سفارش نهایی فقط از نظر ظاهر متراکم نباشد و در استفاده روزانه نیز عملکرد پایداری ارائه دهد.
عوامل فنی موثر بر قیمت ساخت
ابعاد دهانه مقدار تسمه, پروفیل, پرچ و طول ریل را مشخص می کنند. افزایش ضخامت یا تراکم شبکه, وزن و زمان مونتاژ را بیشتر می سازد و باید با چرخ و ریل مقاوم تر همراه شود. مدل قفل مخفی به محفظه فولادی و قفل خور تقویتی نیاز دارد. نمونه دوطرفه نیز شامل دو مجموعه متحرک و تنظیم دقیق بخش میانی است. بنابراین مقایسه سفارش ها باید بر پایه مشخصات کامل فنی انجام شود.
آماده سازی سطح, رنگ, بسته بندی و شرایط نصب نیز بر هزینه اثر دارند. پرداخت لبه ها, حذف زنگ, پوشاندن محل جوش و اجرای آستر زمان بیشتری می خواهند, اما دوام فولاد را افزایش می دهند. اگر چارچوب دهانه مقاومت کافی نداشته باشد, تقویت آن پیش از نصب ضروری است. برای استعلام دقیق باید ابعاد, تصاویر, مدل شبکه, جهت حرکت و نوع قفل مشخص شوند تا برآورد مطابق عملیات واقعی ساخت باشد.
فرایند سفارش و کنترل کیفیت
ثبت سفارش با دریافت اندازه های اولیه, تصاویر دهانه, فضای آزاد دو سمت و میزان پوشیدگی مورد نیاز آغاز می شود. سپس ضخامت تسمه, آرایش سه لوزی, نوع ریل, چرخ, قفل و رنگ تعیین می گردند. سازه سنتر اثر هر انتخاب بر وزن, عرض عبور و نگهداری آینده را توضیح می دهد. تایید مشخصات پیش از تولید باعث می شود جهت حرکت, محل قفل یا تراکم شبکه در مرحله ساخت بدون هماهنگی تغییر نکنند.
پس از مونتاژ, شبکه چند بار در کارگاه باز و بسته می شود تا عملکرد پرچ, چرخ, قفل و توقف گاه بررسی گردد. سه ردیف لوزی نیز در حالت باز و نیمه باز از نظر تقارن کنترل می شوند. بسته بندی باید از بلبرینگ, لبه های رنگ شده و پروفیل انتهایی در برابر ضربه محافظت کند. در محل نصب, رگلاژ نهایی انجام می شود و محصول پس از تایید حرکت, قفل و عرض عبور تحویل خواهد شد.
نگهداری و تعمیر قطعات متحرک
داخل ریل باید از گردوغبار, شن و ذرات سخت پاک بماند, زیرا این مواد میان چرخ و مسیر قرار می گیرند و اصطکاک را افزایش می دهند. روغن کاری بیش از حد می تواند آلودگی بیشتری جذب کند. پرچ ها, راهنمای پایین, توقف گاه و قفل خور نیز باید دوره ای از نظر لقی یا جابه جایی بررسی شوند. خراش عمیق رنگ پس از پاک سازی با پوشش سازگار ترمیم می شود تا خوردگی به زیر سطح گسترش پیدا نکند.
حرکت سنگین, صدای چرخ, تغییر فرم لوزی ها یا سخت شدن قفل از نشانه های نیاز به تعمیر هستند. تعویض چرخ بدون اصلاح شیب ریل یا سفت کردن پرچ بدون بررسی محور ممکن است مشکل را تکرار کند. تعمیر اصولی ابتدا مسیر انتقال وزن, وضعیت اتصال ها و محل اصطکاک را ارزیابی می کند و سپس رگلاژ, تقویت یا تعویض قطعه انجام می شود. رسیدگی زودهنگام از آسیب گسترده به شبکه و افزایش هزینه تعمیر جلوگیری خواهد کرد.
- ابعاد و تصاویر کامل دهانه را برای استعلام ارائه کنید.
- ضخامت تسمه و تراکم سه لوزی را پیش از تولید تایید نمایید.
- بسته بندی چرخ و قفل را هنگام تحویل بررسی کنید.
- ریل و راهنمای پایین را به صورت منظم پاک سازی نمایید.
- حرکت سنگین یا تغییر هندسه شبکه را سریع تعمیر کنید.
آرایش سه لوزی تعداد تقاطع ها و نقاط اتصال را نسبت به شبکه ساده افزایش می دهد و پوشیدگی بیشتری ایجاد می کند. این ساختار می تواند مقاومت جانبی مناسبی داشته باشد, اما وزن و اصطکاک بیشتری نیز به وجود می آورد. به همین دلیل ریل, چرخ و پرچ باید متناسب انتخاب شوند. اگر مونتاژ دقیق نباشد, سه ردیف لوزی هم زمان باز نمی شوند و شبکه هنگام حرکت پیچش پیدا می کند.
ضخامت مناسب به ارتفاع و عرض دهانه, تراکم شبکه, فاصله پرچ ها و میزان تردد وابسته است. تسمه نازک ممکن است موج بردارد و تسمه بیش از حد سنگین, فشار غیرضروری به ریل و چرخ وارد می کند. انتخاب باید بر اساس محاسبه کل مجموعه انجام شود. کیفیت فولاد, صاف بودن تسمه و پرداخت لبه ها نیز به اندازه ضخامت در دوام و حرکت حفاظ اهمیت دارند.
عرض و ارتفاع دهانه, تصاویر چارچوب, فضای آزاد دو سمت, محل دستگیره و جهت مناسب جمع شدن باید مشخص شوند. مدل قفل, رنگ, میزان تردد و سطح پوشیدگی نیز اهمیت دارند. این اطلاعات برای تعیین طول ریل, تعداد چرخ, حجم جمع شدن و نحوه زیرسازی استفاده می شوند. سفارش با اندازه تقریبی ممکن است باعث کاهش عرض عبور, برخورد شبکه با اجزای اطراف یا نیاز به اصلاح در محل شود.
قیمت به ابعاد, ضخامت تسمه, تراکم سه لوزی, تعداد پرچ, نوع ریل, تعداد چرخ, مدل قفل, پوشش رنگ و شرایط نصب وابسته است. نمونه های تسمه پهن, کم دید, قاب دار یا دوطرفه مراحل تولید متفاوتی دارند. نیاز به تقویت چارچوب نیز بر سفارش اثر می گذارد. برای برآورد دقیق باید اندازه ها, تصاویر دهانه و مشخصات فنی مدل مورد نظر ارائه شوند.
ریل روی زیرسازی مقاوم و کاملاً تراز نصب می شود, سپس شبکه روی چرخ ها قرار می گیرد و ارتفاع آن تنظیم می گردد. قفل خور, توقف گاه و راهنمای پایین پس از رگلاژ کامل نصب می شوند. حفاظ باید بدون گیر, ضربه یا حرکت خودکار باز و بسته شود. در پایان, تقارن سه لوزی, عرض مفید عبور, عملکرد قفل و سلامت پوشش نقاط اتصال کنترل خواهند شد.
حرکت سنگین, صدای بلبرینگ, نوسان شبکه, تغییر شکل لوزی ها یا سخت قفل شدن از نشانه های نیاز به تعمیر هستند. علت ممکن است آلودگی ریل, خرابی چرخ, پرچ نامناسب یا تغییر تراز زیرسازی باشد. تعویض یک قطعه بدون بررسی مسیر کامل همیشه مشکل را حل نمی کند. تعمیر صحیح ابتدا علت مکانیکی را مشخص می کند و سپس رگلاژ, تقویت یا تعویض لازم انجام می شود.
جمع بندی
حفاظ آکاردئونی آهنی سه لوزی باید با هماهنگی کامل میان تسمه, پرچ, ریل, چرخ بلبرینگی, قفل و چارچوب تولید شود. سه ردیف لوزی زمانی عملکرد مناسبی دارند که سوراخ کاری دقیق باشد و همه مفصل ها با آزادی یکسان حرکت کنند. اندازه گیری چندنقطه ای دهانه, محاسبه عرض شبکه جمع شده و بررسی استحکام زیرسازی از محدودشدن مسیر عبور و افتادگی حفاظ جلوگیری می کنند. در مرحله ساخت نیز صاف بودن تسمه ها, تقارن شبکه و ظرفیت سیستم حرکتی باید پیش از اجرای پوشش نهایی آزمایش شوند. پس از نصب, پاک سازی ریل, کنترل پرچ ها و تعمیر به موقع چرخ یا قفل به حفظ دوام کمک می کند. سازه سنتر با برسی ابعاد, تراکم سه لوزی, وزن شبکه و شرایط نصب, امکان سفارش محصولی متناسب با استفاده واقعی دهانه را فراهم می سازد. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, اندازه های دقیق و تصاویر کامل محل را ارائه کنید تا پیشنهاد ساخت بر اساس ایمنی, دوام و اجرای صحیح تنظیم شود.
