8 نمونه جک درب حیاط سنگین شاسی دار
انتخاب شاسی فولادی تقویت شده و موتور متناسب با وزن هر لنگه, نیرو را یکنواخت منتقل می کند و از تغییر شکل پایه در استفاده روزانه جلوگیری می کند. جک درب حیاط سنگین شاسی دار مجموعه ای از موتور, گیربکس, بازو, براکت, برد فرمان و سازه نگهدارنده است که باید توان تحمل وزن درب, فشار باد و نیروی شروع حرکت را داشته باشد. در میان 8 نمونه کاربردی, تفاوت اصلی به نوع مکانیزم خطی, مفصلی, هیدرولیکی یا زیرسطحی, طول کورس, ولتاژ موتور, چرخه کاری و روش کنترل موقعیت مربوط می شود. شاسی این تجهیزات فقط محل اتصال قطعات نیست؛ ضخامت ورق, کیفیت جوش, پوشش ضدخوردگی و نحوه مهاربندی آن مستقیماً بر لرزش, صدای گیربکس و عمر موتور اثر می گذارد. انتخاب نادرست ممکن است باعث ترک پایه, تاب برداشتن براکت, افتادگی لنگه, افزایش جریان موتور یا ضربه در انتهای مسیر شود. در مقابل, جک درب حیاط سنگین شاسی دار مناسب, حرکت کنترل شده, ایمنی بیشتر و نگهداری ساده تری فراهم می کند. معیار سفارش باید وزن و عرض لنگه, جنس درب, محل نصب, تعداد تردد, زاویه بازشو, وضعیت لولا و تجهیزات ایمنی را پوشش دهد. قیمت نهایی نیز به ظرفیت موتور, متریال شاسی, نوع برد, قطعات جانبی, پیچیدگی اجرا و خدمات پس از نصب وابسته است. سازه سنتر با برسی این مشخصات, مدل مناسب را بر اساس بار واقعی و شرایط سازه ای پروژه پیشنهاد می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| متریال شاسی | شاسی فولادی با ورق تقویت شده, جوش پیوسته و پوشش ضدخوردگی, نیروی رفت وبرگشتی موتور را بدون تغییر شکل به پایه منتقل می کند. | ضخامت ورق و کیفیت مهاربندی باید با وزن و عرض درب هماهنگ باشد. |
| نوع مکانیزم | مکانیزم خطی, مفصلی, هیدرولیکی یا زیرسطحی, مسیر انتقال نیرو و محدودیت محل نصب را تعیین می کند. | عمق ستون و فاصله محور لولا تا محل براکت پیش از سفارش اندازه گیری شود. |
| ظرفیت موتور | گشتاور موتور و نسبت گیربکس مشخص می کنند جک با چه میزان اصطکاک, فشار باد و وزن لنگه پایدار کار کند. | توان اسمی نباید جای بررسی مقاومت واقعی حرکت درب را بگیرد. |
| طول کورس | کورس بازو بر زاویه بازشو, محل نصب براکت و مقدار نیروی مؤثر در بخش های مختلف حرکت اثر دارد. | لنگه عریض یا ستون عمیق معمولاً به کورس و هندسه نصب متفاوت نیاز دارد. |
| چرخه کاری | ظرفیت حرارتی موتور, کیفیت گیربکس و تهویه پوسته تعیین می کنند سیستم چند حرکت متوالی را بدون داغ شدن تحمل کند. | تردد ساعات شلوغ باید مبنای انتخاب باشد, نه میانگین استفاده روزانه. |
| کنترل موقعیت | لیمیت سوئیچ, انکودر یا سنسور مغناطیسی, نقطه کاهش سرعت و توقف هر لنگه را برای جلوگیری از ضربه مشخص می کند. | برد فرمان باید با نوع سنسور و وزن واقعی درب سازگار باشد. |
| ایمنی حرکت | فتوسل, تشخیص مانع, فلاشر و خلاص کن دستی, خطر برخورد و مشکل دسترسی هنگام قطع برق را کاهش می دهند. | عملکرد تجهیزات ایمنی پس از نصب در چند وضعیت واقعی آزمایش شود. |
| زیرسازی نصب | صفحه پایه, ستون مقاوم, براکت هم محور و لولای سالم باعث می شوند بار جانبی به شفت و گیربکس منتقل نشود. | نقص سازه ای درب پیش از نصب جک اصلاح شود. |
| نگهداری | بازدید جوش شاسی, پیچ ها, کابل, لولا, آب بندی و صدای گیربکس از گسترش خرابی و تعمیرات سنگین جلوگیری می کند. | هر تغییر در سرعت, صدا یا نقطه توقف باید زود بررسی شود. |
اطلاعات تماس
شناخت فنی 8 نمونه جک سنگین و کاربرد شاسی تقویت شده
دسته بندی جک های سنگین باید بر اساس روش تولید نیرو و نحوه انتقال آن به شاسی انجام شود, زیرا ظاهر بزرگ موتور به تنهایی ظرفیت واقعی دستگاه را نشان نمی دهد. درب فولادی عریض ممکن است هنگام وزش باد یا شروع حرکت, بار لحظه ای بسیار بیشتری از وزن ساکن خود ایجاد کند. شاسی مناسب این نیرو را میان براکت ها, صفحه پایه و ستون توزیع می کند و مانع تمرکز تنش در یک نقطه می شود. برخی مدل ها برای درب دو لنگه مسکونی سنگین طراحی شده اند و برخی دیگر چرخه کاری بالاتر یا ساختار هیدرولیکی دارند. سازه سنتر هنگام مقایسه 8 نمونه جک, علاوه بر قدرت موتور, کیفیت جوش, ضخامت پایه, نوع گیربکس و فضای نصب را نیز بررسی می کند. این رویکرد باعث می شود مدل انتخابی با سازه درب هماهنگ باشد و ظرفیت اضافه یا ناکافی به هزینه و استهلاک تبدیل نشود.
نمونه خطی شاسی تقویت شده و مدل کم ولتاژ

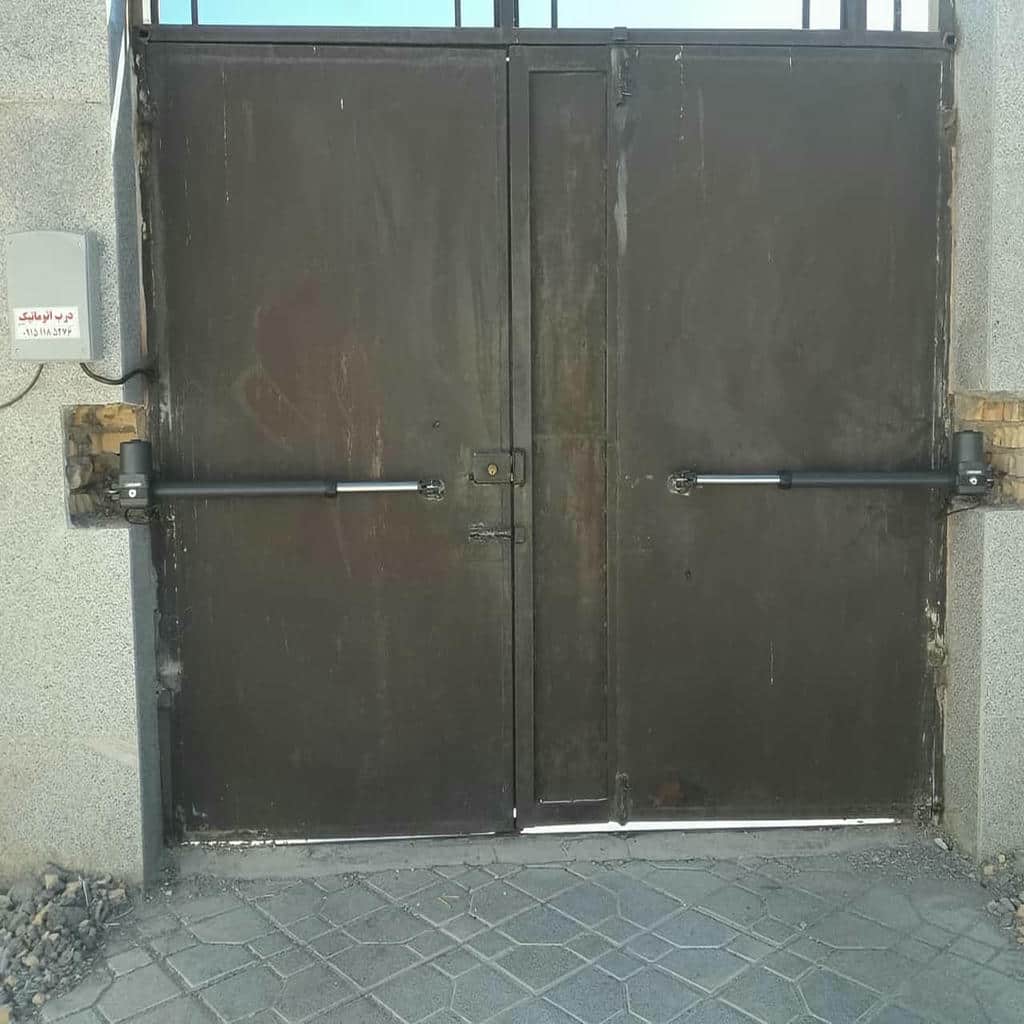

نمونه نخست, جک خطی الکترومکانیکی با شاسی تقویت شده است که برای درب های دو لنگه سنگین با ستون معمولی کاربرد دارد. موتور از طریق گیربکس و پیچ انتقال نیرو, شفت را جلو و عقب می برد و لنگه را در مسیر کنترل شده حرکت می دهد. شاسی فولادی باید نیروی کشش و فشار متناوب را بدون خم شدن تحمل کند. مزیت این ساختار, دسترسی مناسب برای سرویس, امکان تنظیم کورس و اتصال مستقیم براکت است. نصب آن زمانی نتیجه مطلوب می دهد که محور لولا سالم باشد و فضای کافی برای قرارگیری بدنه بازو وجود داشته باشد.
نمونه دوم, مدل کم ولتاژ شاسی دار است که کنترل نرم تری بر شروع و پایان حرکت ایجاد می کند. برد فرمان می تواند جریان موتور را تدریجی افزایش دهد و پیش از رسیدن درب به استاپ, سرعت را کاهش دهد. این ویژگی فشار ناگهانی روی شاسی و لولا را محدود می کند و برای درب سنگینی که در فضای مسکونی نصب می شود مزیت دارد. امکان اتصال باتری پشتیبان نیز در برخی پیکربندی ها وجود دارد. ظرفیت منبع تغذیه, سطح مقطع کابل و تنظیم حساسیت مانع باید با وزن درب هماهنگ باشند تا توقف کاذب یا افت گشتاور ایجاد نشود.
نمونه کورس بلند و مدل تلسکوپی شاسی دار
نمونه سوم, جک کورس بلند است که برای لنگه عریض یا زاویه بازشوی بیشتر استفاده می شود. طول بیشتر شفت اجازه می دهد براکت عقب در فاصله مناسب تری از محور لولا قرار گیرد و نیرو با زاویه مؤثرتری منتقل شود. بااین حال, کورس بلند به معنای تحمل وزن نامحدود نیست و ظرفیت گیربکس, قطر شفت و استحکام شاسی همچنان باید کنترل شوند. بدنه بلندتر به فضای نصب بیشتری نیاز دارد و نباید در حالت باز با دیوار یا اجزای نما برخورد کند. محاسبه هندسه براکت پیش از ساخت پایه, از اصلاح پرهزینه پس از نصب جلوگیری می کند.
نمونه چهارم, جک تلسکوپی شاسی دار است که دامنه حرکت مناسب را در بدنه ای جمع وجورتر فراهم می کند. ساختار چندمرحله ای شفت برای ستون هایی مفید است که محدودیت فضای طولی دارند, اما نسبت به آلودگی و ناهم محوری حساس تر است. آب بندها باید از نفوذ گردوغبار و رطوبت محافظت شوند و شاسی باید محور بازو را در راستای ثابت نگه دارد. هرگونه تاب در پایه باعث اصطکاک مرحله ای و فشار جانبی روی بوش ها می شود. این مدل برای پروژه ای مناسب است که محدودیت نصب دقیقاً اندازه گیری شده و برنامه نگهداری منظم برای بخش متحرک وجود دارد.
نمونه بازوی مفصلی و مدل هیدرولیکی سنگین
نمونه پنجم, بازوی مفصلی سنگین است و برای ستون عریض یا لولای عقب نشسته کاربرد دارد. مفصل ها مسیر انتقال نیرو را دور ستون هدایت می کنند و اجازه می دهند موتور روی شاسی مستحکم کنار ستون نصب شود. کیفیت پین, بوش و بازوی فولادی بر میزان لقی و صدای کارکرد اثر مستقیم دارد. این ساختار فضای بیشتری پشت لنگه اشغال می کند و باید از برخورد بازو با دیوار یا خودرو جلوگیری شود. شاسی در مدل مفصلی باید گشتاور پیچشی را نیز تحمل کند, زیرا نیرو فقط در امتداد خط مستقیم به پایه وارد نمی شود.
نمونه ششم, جک هیدرولیکی شاسی دار است که نیرو را از طریق فشار روغن و سیلندر منتقل می کند. حرکت یکنواخت, تحمل بار بالا و پایداری در تردد بیشتر از مزیت های این ساختار است. کیفیت سیلندر, شیر کنترل, آب بند و مخزن روغن نقش مهمی در دوام دارد. شاسی باید در برابر ارتعاش و نیروی مداوم تغییر شکل ندهد و اتصالات نیز امکان بازدید نشتی را فراهم کنند. مدل هیدرولیکی برای هر پروژه ای ضروری نیست و بیشتر در درب های بسیار سنگین یا ورودی هایی ارزش دارد که کارکرد پیوسته و حرکت پایدار اولویت دارد.
نمونه زیرسطحی و مدل صنعتی با چرخه کاری بالا
نمونه هفتم, جک زیرسطحی سنگین است که مکانیزم آن نزدیک محور لولا و داخل محفظه ای مقاوم نصب می شود. این ساختار ظاهر درب را بدون بازوی نمایان حفظ می کند و نیرو را مستقیماً به محور منتقل می سازد. محفظه زیرسطحی باید شاسی مقاوم, پوشش ضدخوردگی و مسیر تخلیه آب داشته باشد. نفوذ رطوبت یا نشست فونداسیون می تواند هم راستایی محور را تغییر دهد و تعمیر را پیچیده کند. این مدل برای پروژه ای مناسب است که اجرای زیرسازی دقیق و دسترسی سرویس از ابتدا در طراحی پیش بینی شده باشد.
نمونه هشتم, جک صنعتی شاسی دار با چرخه کاری بالا است که برای درب سنگین و حرکت های متوالی طراحی می شود. موتور, گیربکس, یاتاقان و برد فرمان باید ظرفیت حرارتی مناسبی داشته باشند و شاسی نیز تحت تکرار بار دچار خستگی زودرس نشود. تهویه محفظه, کابل کشی استاندارد و حفاظت الکتریکی در این مدل اهمیت بیشتری دارد. ظرفیت بالا نباید برای جبران لولای معیوب یا درب خارج از تراز استفاده شود. پیش از انتخاب, تعداد حرکت در ساعات پرتردد, فشار باد و امکان توقف اضطراری باید مشخص شوند تا سیستم بدون داغ شدن یا افت عملکرد کار کند.
- مدل خطی برای ستون معمولی و دسترسی ساده به بازو مناسب است.
- کورس بلند و تلسکوپی محدودیت عرض لنگه یا فضای نصب را مدیریت می کنند.
- بازوی مفصلی برای ستون عریض و لولای عقب نشسته کاربرد دارد.
- مدل هیدرولیکی برای بار سنگین و حرکت یکنواخت انتخاب می شود.
- جک زیرسطحی به شاسی ضدخوردگی و تخلیه آب دقیق نیاز دارد.
- مدل صنعتی باید بر اساس چرخه کاری واقعی سفارش داده شود.
ساختار شاسی, گیربکس و قطعات تحمل کننده بار
شاسی در جک درب سنگین نقش واسط میان موتور و سازه ورودی را دارد و هر ضعف در آن می تواند ظرفیت واقعی تجهیزات را کاهش دهد. ورق فولادی باید ضخامت متناسب داشته باشد, خم ها بدون ترک شکل گرفته باشند و جوش ها نیرو را در طول اتصال توزیع کنند. موتور و گیربکس نیز باید روی سطحی نصب شوند که در زمان تغییر جهت دچار لرزش یا جابه جایی نشود. در کنار شاسی, جنس چرخ دنده, قطر شفت, کیفیت بوش و مقاومت براکت ها تعیین می کنند نیرو با چه میزان لقی منتقل شود. پوشش ضدزنگ و آب بندی ورودی کابل نیز برای نصب فضای باز ضروری است. بررسی این اجزا به خریدار نشان می دهد چرا دو جک با توان اسمی مشابه می توانند دوام و رفتار متفاوتی داشته باشند. کیفیت ساخت باید با شرایط نگهداری و امکان تأمین قطعه نیز هماهنگ شود.
ضخامت ورق, جوش و مهاربندی شاسی
ضخامت ورق شاسی باید بر اساس نیروی موتور, فاصله نقاط اتصال و نوع بارگذاری تعیین شود. ورق نازک در برابر نیروی رفت وبرگشتی خم می شود و به مرور محل پیچ یا جوش را گشاد می کند. افزودن ورق بدون طراحی مناسب نیز همیشه راه حل نیست, زیرا وزن بالا و تمرکز تنش در گوشه ها می تواند مشکل دیگری ایجاد کند. لبه های خم کاری شده و سخت کننده ها مقاومت مقطع را افزایش می دهند و اجازه می دهند نیرو در سطح بزرگ تری پخش شود. سطح محل نصب موتور باید صاف باشد تا بدنه گیربکس تحت پیچش قرار نگیرد.
جوش شاسی باید پیوسته, نفوذی و بدون تخلخل محسوس باشد. جوش نامتقارن می تواند در زمان سردشدن, صفحه پایه را تاب دهد و هم محوری بازو را برهم بزند. مهاربندهای مورب در نقاطی نصب می شوند که گشتاور بیشتری به شاسی وارد می شود. پس از ساخت, راستای سوراخ ها و سطح اتصال باید کنترل شود و پوشش ضدخوردگی تمام لبه ها را بپوشاند. در صورت نصب با پیچ, کیفیت انکر و ضخامت صفحه زیرین اهمیت دارد. شاسی مقاوم زمانی مؤثر است که به ستون یا فونداسیون دارای ظرفیت کافی متصل شود.
گیربکس, شفت و بوش های انتقال نیرو
گیربکس سرعت بالای موتور را به حرکت آهسته و پرگشتاور تبدیل می کند. جنس چرخ دنده, دقت ماشین کاری و نوع روان کاری بر صدای کارکرد و طول عمر اثر مستقیم دارند. در درب سنگین, نیروی شروع حرکت و تغییر جهت می تواند بار لحظه ای بالایی ایجاد کند. لقی زیاد میان دندانه ها باعث ضربه می شود و درگیری بیش ازحد نیز دما و اصطکاک را افزایش می دهد. پوسته گیربکس باید محورهای داخلی را در راستای صحیح نگه دارد و اتصال آن به شاسی نباید تحت تنش پیچشی باشد.
شفت خروجی و بوش ها باید فشار محوری و جانبی را در محدوده طراحی تحمل کنند. نصب نامناسب براکت می تواند بار جانبی غیرضروری ایجاد کند و باعث ساییدگی یک طرفه بوش شود. نشانه این وضعیت معمولاً صدای سایشی, حرکت نابرابر یا افزایش جریان موتور در بخشی از کورس است. قطر شفت, جنس سطح و کیفیت آب بند بر مقاومت در برابر خم شدن و خوردگی اثر دارند. تمیز نگه داشتن بخش متحرک و جلوگیری از استفاده روان کننده نامناسب, از جذب گردوغبار و آسیب آب بند جلوگیری می کند.
براکت, پین و اتصال شاسی به سازه درب

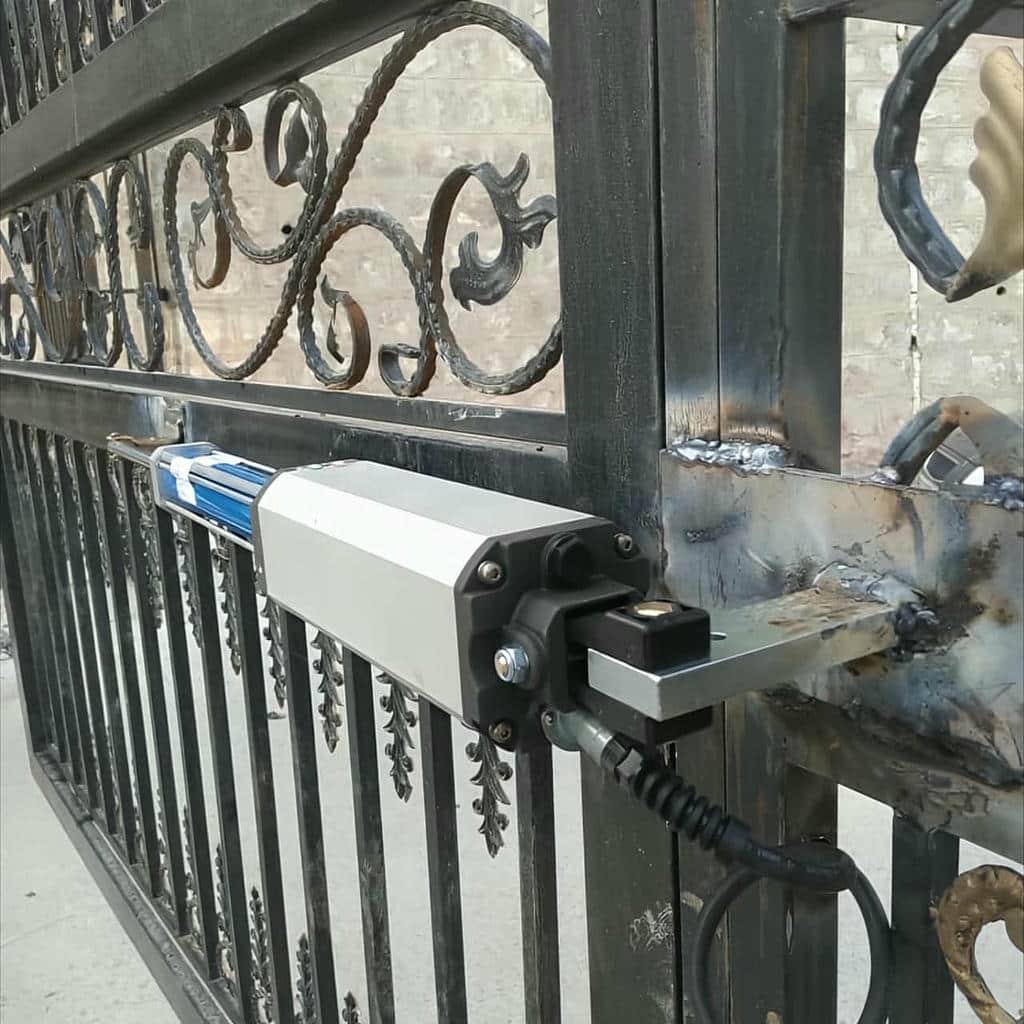

براکت عقب نیروی اصلی موتور را به ستون منتقل می کند و براکت جلو این نیرو را به لنگه می رساند. هر دو قطعه باید از فولاد مقاوم ساخته شوند و ضخامت آن ها با وزن درب تناسب داشته باشد. سوراخ پین نباید لقی بیش ازحد داشته باشد, زیرا ضربه تغییر جهت به سرعت آن را بزرگ تر می کند. پین باید سطح سخت, قفل مناسب و امکان بازکردن برای سرویس داشته باشد. نصب براکت روی ورق تزئینی یا پروفیل ضعیف, ظرفیت جک را به ظرفیت همان نقطه ضعیف محدود می کند.
اتصال شاسی به ستون می تواند با جوش, پیچ مهاری یا صفحه مدفون انجام شود, اما در هر روش باید انتقال نیرو به بخش سازه ای تضمین شود. ستون توخالی نازک ممکن است به صفحه تقویتی داخلی نیاز داشته باشد. در فونداسیون بتنی, محل انکرها باید از لبه فاصله کافی داشته باشد تا بتن ترک نخورد. پس از اتصال, تراز و راستای شاسی کنترل می شود و بازو بدون بار در مسیر کامل حرکت می کند. این کنترل ساده از واردشدن تنش دائمی به گیربکس و شفت جلوگیری می کند.
- شاسی باید در برابر خمش, پیچش و خستگی ناشی از تکرار حرکت مقاوم باشد.
- جوش نامتقارن می تواند صفحه پایه را تاب دهد و راستای بازو را تغییر دهد.
- گیربکس کم لقی انتقال نیرو را نرم تر و ضربه تغییر جهت را محدود می کند.
- براکت باید به پروفیل سازه ای متصل شود, نه ورق تزئینی درب.
- پوشش ضدخوردگی باید لبه ها, جوش ها و محل سوراخ کاری را کامل محافظت کند.
اندازه گیری, نصب و تنظیم جک شاسی دار روی درب سنگین
نصب صحیح از محاسبه بار و بررسی وضعیت خود درب آغاز می شود, زیرا موتور نباید نقص لولا, تاب سازه یا اصطکاک غیرعادی را جبران کند. وزن تقریبی هر لنگه, عرض, میزان پرشدگی سطح, فشار باد و زاویه بازشو باید ثبت شوند. سپس عمق ستون, محل محور لولا و فضای مورد نیاز برای بدنه بازو اندازه گیری می شود. شاسی روی بخش مقاوم و تراز نصب می شود تا گیربکس در زمان کشش و فشار جابه جا نشود. مسیر کابل باید از آب و لبه تیز دور باشد و تجهیزات ایمنی نیز قبل از تکمیل نما یا کف جانمایی شوند. پس از نصب مکانیکی, برد فرمان با نیروی کنترل شده, تأخیر مناسب و توقف نرم تنظیم می شود. اجرای دقیق باعث می شود ظرفیت جک به حرکت پایدار تبدیل شود و فشار اضافی به شاسی, براکت و لولا وارد نشود.
محاسبه وزن, عرض لنگه و فشار باد
وزن درب از ابعاد پروفیل, ضخامت ورق, تزئینات و نوع پوشش تأثیر می گیرد. تخمین وزن باید برای هر لنگه جداگانه انجام شود, زیرا اختلاف سازه یا قفل می تواند بار دو طرف را متفاوت کند. عرض لنگه نیز اهمیت دارد؛ هرچه مرکز جرم از محور لولا دورتر باشد, گشتاور بیشتری برای شروع حرکت لازم است. یک درب سبک اما بسیار عریض ممکن است به جکی قوی تر از درب کوتاه و متراکم نیاز داشته باشد. این محاسبات باید پیش از انتخاب مدل و طراحی شاسی انجام شوند.
سطح بسته درب در برابر باد مانند صفحه عمل می کند و بار لحظه ای بزرگی به بازو و شاسی وارد می سازد. درب مشبک معمولاً باد کمتری می گیرد, اما وزن تزئینات فلزی آن می تواند بالا باشد. شرایط باد, جهت بازشو و محل استاپ باید در محاسبه لحاظ شوند. جک نباید تنها عامل نگهدارنده در برابر باد شدید باشد و در صورت نیاز, قفل برقی یا توقف مکانیکی تقویت شده استفاده می شود. انتخاب ظرفیت با حاشیه منطقی, از کارکرد دائمی موتور در محدوده فشار حداکثری جلوگیری می کند.
جانمایی شاسی و هم محوری براکت ها
فاصله شاسی از محور لولا تعیین می کند بازو در چه زاویه ای نیرو وارد کند. نصب بیش ازحد نزدیک یا دور می تواند کورس مفید را کاهش دهد یا نیروی مؤثر را در بخشی از مسیر کم کند. پیش از جوش نهایی, موقعیت براکت ها با حرکت آزمایشی بررسی می شود. شاسی باید تراز باشد و سطح اتصال آن زیر بار خم نشود. اگر ستون عمق زیادی دارد, مدل مفصلی یا شاسی با پایه اختصاصی ممکن است نتیجه بهتری از تغییر غیرعادی محل جک خطی ایجاد کند.
براکت جلو و عقب باید در یک راستای عملکردی قرار گیرند تا شفت تحت بار جانبی قرار نگیرد. اختلاف ارتفاع یا زاویه می تواند بوش را ساییده و صدای حرکت را افزایش دهد. پس از جوشکاری, به دلیل انقباض فلز, هم محوری دوباره کنترل می شود. پین ها باید آزادانه حرکت کنند و در عین حال لقی ضربه ای نداشته باشند. استاپ مکانیکی در حالت باز و بسته نصب می شود تا بازو به انتهای داخلی کورس ضربه نزند. این جزئیات عمر گیربکس و شاسی را به طور مستقیم افزایش می دهند.
تنظیم برد فرمان و کنترل حرکت دو لنگه
برد فرمان باید زمان حرکت, تأخیر میان لنگه ها, نیروی موتور و نقطه کاهش سرعت را مدیریت کند. در دربی که یک لنگه روی دیگری می نشیند, ترتیب باز و بسته شدن اهمیت دارد. تنظیم نادرست باعث فشار روی لبه درب یا قفل می شود. نیروی موتور ابتدا در سطح متوسط تنظیم می شود و سپس بر اساس اصطکاک واقعی و فشار باد اصلاح می گردد. افزایش بی دلیل نیرو می تواند ایمنی برخورد را کاهش دهد و تنش بیشتری به شاسی وارد کند.
فتوسل, تشخیص مانع و خلاص کن دستی باید پس از برنامه ریزی برد آزمایش شوند. تست فقط با ریموت کافی نیست؛ عبور خودرو, قرارگیری مانع و قطع برق نیز باید شبیه سازی شود. نقطه توقف باید تکرارپذیر باشد و بازو پیش از رسیدن به استاپ, سرعت خود را کاهش دهد. اگر یک لنگه کندتر حرکت می کند, ابتدا لولا, براکت و کابل همان سمت بررسی می شود. ثبت تنظیمات نهایی, عیب یابی بعدی را ساده می کند و از تغییرات تصادفی در سرویس جلوگیری می نماید.
خطاهای نصب و روش عیب یابی مرحله ای
یکی از خطاهای رایج, انتخاب موتور بر اساس وزن اعلامی و بی توجهی به عرض لنگه یا فشار باد است. خطای دیگر, نصب شاسی روی ستون ضعیف یا صفحه ای است که زیر بار خم می شود. حذف استاپ مکانیکی, کابل کشی بدون محافظ و افزایش نیروی برد برای جبران لولای خشک نیز مشکلات متداول هستند. این ایرادها ممکن است ابتدا فقط به شکل صدا یا لرزش دیده شوند, اما به مرور باعث لقی گیربکس, ترک جوش و خرابی موتور خواهند شد.
عیب یابی باید از سازه درب آغاز شود. حرکت دستی لنگه, سلامت لولا, سفتی پیچ ها و وضعیت شاسی بررسی می شوند. سپس برق ورودی, برد, سنسورها و موتور آزمایش می گردند. اگر صدا فقط در نقطه خاصی ایجاد می شود, ناهم محوری یا تغییر زاویه بازو محتمل است. اگر موتور در شروع حرکت متوقف می شود, اصطکاک اولیه یا تنظیم حساسیت مانع کنترل می شود. پس از تعمیر, تمام مراحل ایمنی و توقف نرم دوباره آزمایش می شوند تا علت اصلی برطرف شده باشد.
- وزن, عرض و سطح بادگیر درب باید با هم محاسبه شوند.
- شاسی روی ستون مقاوم و در موقعیت هندسی صحیح نصب شود.
- براکت ها پس از جوشکاری دوباره از نظر هم محوری کنترل شوند.
- نیروی زیاد برد نباید برای جبران لولای معیوب استفاده شود.
- عیب یابی از درب و شاسی شروع و سپس به مدار کنترل منتقل شود.
قیمت, سفارش و خدمات جک سنگین در سازه سنتر
قیمت جک درب حیاط سنگین شاسی دار از ترکیب ظرفیت موتور, نوع مکانیزم, متریال شاسی و تجهیزات کنترلی شکل می گیرد. مدل خطی, مفصلی, هیدرولیکی و زیرسطحی از نظر قطعات داخلی و حجم نصب یکسان نیستند. ضخامت ورق, نوع مهاربند, کیفیت جوش و پوشش ضدخوردگی نیز هزینه ساخت شاسی را تغییر می دهند. وضعیت درب و محل اجرا بخش دیگری از سفارش است؛ ممکن است ستون به تقویت, لولا به اصلاح یا کابل کشی به مسیر محافظ نیاز داشته باشد. سازه سنتر برای مقایسه فنی, فقط توان موتور را ملاک قرار نمی دهد و عرض لنگه, فشار باد, چرخه کاری و سطح ایمنی را نیز در نظر می گیرد. این روش کمک می کند خرید آنلاین بر پایه اطلاعات واقعی انجام شود و کاربر پس از تحویل با ناسازگاری براکت, کمبود کورس یا ظرفیت نامناسب روبه رو نشود.
عوامل فنی موثر بر قیمت بدون مبلغ عددی
نوع موتور و گیربکس از عوامل اصلی هستند. مدل کم ولتاژ, هیدرولیکی, انکودردار یا صنعتی به مدار کنترل و قطعات متفاوتی نیاز دارد. ظرفیت تحمل وزن, طول کورس, چرخه کاری و درجه حفاظت پوسته نیز سطح محصول را تغییر می دهند. در شاسی, جنس ورق, تعداد مهاربند, روش جوش و پوشش نهایی اهمیت دارند. یک شاسی ظاهراً بزرگ ممکن است در صورت طراحی ضعیف, مقاومت کمتری از نمونه کوچک تر اما مهندسی شده داشته باشد. بنابراین مقایسه باید بر اساس مشخصات واقعی انجام شود.
تجهیزات جانبی نیز بخشی از قیمت سفارش هستند. فتوسل, فلاشر, قفل برقی, باتری پشتیبان, ریموت اضافه و کنترل دسترسی, سطح ایمنی و امکانات را تغییر می دهند. شرایط اجرا مانند تقویت ستون, ساخت براکت اختصاصی, اصلاح لولا و کابل کشی نیز بر حجم خدمات اثر دارد. بسته بندی و ارسال باید موتور, برد و قطعات سنگین شاسی را جداگانه محافظت کند. مقایسه دو پیشنهاد زمانی معتبر است که اقلام همراه, نوع نصب, ضمانت و خدمات پس از فروش در سطح یکسان بررسی شوند.
مراحل سفارش و ثبت مشخصات فنی درب
سفارش با ارائه عکس داخل درب, عرض هر لنگه, جنس سازه, عمق ستون و تعداد تردد آغاز می شود. وضعیت لولا, محل برق, زاویه بازشو و سطح بادگیر نیز باید مشخص باشند. اگر پروژه به باتری, کنترل هوشمند, قفل برقی یا ظاهر بدون بازوی نمایان نیاز دارد, این موارد از ابتدا ثبت می شوند. اطلاعات کامل کمک می کند میان جک خطی, مفصلی, هیدرولیکی و زیرسطحی انتخاب دقیق تری انجام شود و ابعاد شاسی و براکت با محل نصب هماهنگ باشند.

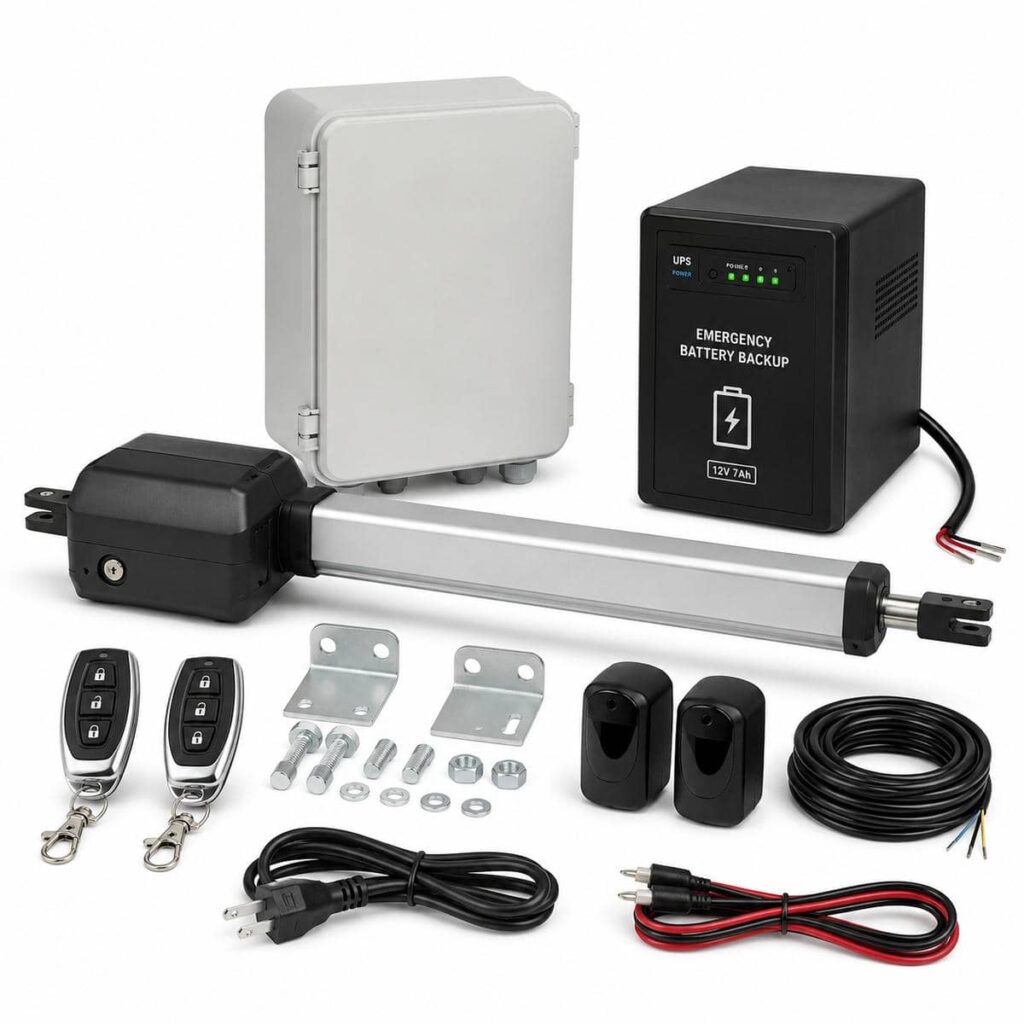

پس از انتخاب مدل, فهرست تجهیزات شامل بازوها, برد فرمان, محفظه کنترل, فتوسل, فلاشر, ریموت, شاسی و متعلقات اتصال ثبت می شود. سازه سنتر می تواند پیش از ارسال, سازگاری موتور, برد و سنسورها را بررسی کند. نقشه یا ابعاد براکت نیز باید همراه سفارش مشخص باشد تا نصاب مجبور به تغییرات غیرمهندسی نشود. ثبت مدل قطعات و تنظیمات پایه, تأمین قطعه و پیگیری خدمات را ساده تر می کند. زمان نصب بهتر است پس از آماده شدن ستون, اصلاح لولا و تأمین مسیر برق تعیین شود.
بسته بندی, ارسال و کنترل سلامت تجهیزات
قطعات شاسی و براکت وزن بالایی دارند و نباید در بسته بندی با برد فرمان یا بدنه بازو تماس مستقیم داشته باشند. استفاده از جداکننده, ضربه گیر و مهار مناسب مانع حرکت قطعات در حمل می شود. شفت بازو باید در وضعیت محافظت شده قرار گیرد و کابل ها تحت کشش نباشند. برد و سنسورها نیز به بسته بندی ضدضربه و محافظت در برابر رطوبت نیاز دارند. مشخص کردن محتویات هر بسته, تحویل و کنترل اقلام را سریع تر می کند.
پس از دریافت, پوسته موتور, شفت, جوش شاسی, پین ها و اتصالات از نظر ضربه یا تغییر شکل بررسی می شوند. شماره مدل برد و موتور باید با سفارش مطابقت داشته باشد. قطعات نباید پیش از آماده شدن محل نصب در فضای مرطوب یا زیر بار نگهداری شوند. اگر شاسی دارای پوشش رنگ است, خراش های عمیق باید پیش از اجرا ترمیم شوند تا خوردگی از همان نقطه آغاز نشود. کنترل سلامت پیش از نصب باعث می شود ایراد حمل با مشکل اجرایی اشتباه گرفته نشود.
نگهداری دوره ای و خدمات تعمیر تخصصی
بازدید دوره ای باید جوش شاسی, پیچ های پایه, پین براکت, وضعیت کابل و صدای گیربکس را پوشش دهد. هرگونه ترک رنگ در محل جوش می تواند نشانه حرکت یا تمرکز تنش باشد. لولاها باید روان بمانند و افتادگی لنگه سریع اصلاح شود. سطح شفت و آب بند نیز از نظر آلودگی و خوردگی بررسی می شوند. فاصله سرویس به وزن درب, تردد و شرایط محیطی بستگی دارد, اما جک کم استفاده نیز به دلیل رطوبت و توقف طولانی نیازمند بازدید است.
تعمیر تخصصی با تشخیص علت شروع می شود, نه تعویض مستقیم قطعه. ابتدا سازه, شاسی و لولا بررسی می شوند و سپس برد, سنسورها, موتور و گیربکس آزمایش می گردند. اگر ترک شاسی یا ناهم محوری برطرف نشود, قطعه جدید نیز دوباره آسیب می بیند. پس از تعمیر, کورس, توقف نرم, حساسیت مانع و خلاص کن دستی تنظیم می شوند. خدمات فنی باید عملکرد کامل سیستم را بازیابی کند و گزارش روشنی از قطعه تعویض شده, علت خرابی و توصیه نگهداری ارائه دهد.
- نوع مکانیزم و کیفیت شاسی بر قیمت نهایی اثر مستقیم دارند.
- ابعاد و تصاویر دقیق, خرید آنلاین را قابل اعتمادتر می کنند.
- قطعات سنگین شاسی باید جدا از برد و بازو بسته بندی شوند.
- کنترل سلامت تجهیزات پیش از نصب از خطای تشخیص جلوگیری می کند.
- تعمیر باید علت سازه ای و الکتریکی خرابی را هم زمان بررسی کند.
شاسی تقویت شده نیروی کشش, فشار و گشتاور موتور را در سطح بزرگ تری توزیع می کند و از خم شدن پایه یا تغییر راستای گیربکس جلوگیری می نماید. این ویژگی باعث می شود بازو در کورس کامل با زاویه ثابت کار کند و بار جانبی کمتری به شفت وارد شود. ضخامت ورق به تنهایی کافی نیست و کیفیت جوش, مهاربندی و اتصال به ستون نیز اهمیت دارد. شاسی ضعیف می تواند ظرفیت یک موتور قدرتمند را عملاً کاهش دهد.
جک خطی الکترومکانیکی برای بسیاری از درب های سنگین با تردد کنترل شده و هندسه معمول مناسب است و سرویس ساده تری دارد. مدل هیدرولیکی برای بار بسیار بالا, حرکت یکنواخت و تردد بیشتر مزیت ایجاد می کند, اما به آب بندی و نگهداری تخصصی تری نیاز دارد. انتخاب باید بر اساس وزن, عرض لنگه, فشار باد و چرخه کاری انجام شود. سنگین بودن درب به تنهایی استفاده از مکانیزم هیدرولیکی را الزامی نمی کند.
عرض و وزن تقریبی هر لنگه, فاصله محور لولا تا لبه ستون, عمق ستون, زاویه بازشو و فضای پشت درب باید اندازه گیری شوند. محل استاپ, وضعیت لولا و میزان بادگیر بودن سطح نیز اهمیت دارند. این اطلاعات طول کورس, نوع بازو و محل شاسی را مشخص می کنند. بدون اندازه گیری دقیق ممکن است بازو به انتهای کورس برسد, زاویه مطلوب ایجاد نشود یا فشار جانبی به شفت و براکت وارد گردد.
عکس واضح از داخل درب در حالت باز و بسته, ابعاد هر لنگه, جنس درب, عمق ستون و تعداد تردد لازم است. نیاز به باتری, قفل برقی, کنترل هوشمند یا جک زیرسطحی نیز باید مشخص شود. ارائه این اطلاعات امکان تطبیق ظرفیت موتور, نوع گیربکس, ابعاد شاسی و تجهیزات ایمنی را فراهم می کند. سفارش صرفاً بر اساس نام مدل یا توان اسمی, احتمال ناسازگاری با سازه و افزایش هزینه اصلاح را بالا می برد.
نوع مکانیزم, ظرفیت موتور, طول کورس, چرخه کاری, جنس گیربکس و امکانات برد بر قیمت اثر دارند. متریال شاسی, ضخامت ورق, روش مهاربندی و پوشش ضدخوردگی نیز مهم هستند. شرایط نصب مانند تقویت ستون, اصلاح لولا, ساخت براکت و کابل کشی, دامنه خدمات را تغییر می دهد. برای مقایسه صحیح باید تمام اقلام شامل بازو, شاسی, برد, سنسورها, متعلقات و خدمات نصب در سطح یکسان بررسی شوند.
ترک رنگ کنار جوش, شل شدن پیچ, حرکت پایه, صدای تقه, افزایش لرزش یا تغییر نقطه توقف از نشانه های نیاز به بررسی هستند. تعمیر باید با کنترل لولا, براکت و اتصال شاسی آغاز شود و سپس گیربکس, موتور و برد آزمایش گردند. ادامه کار با شاسی لق می تواند چرخ دنده و شفت را نیز آسیب بزند. پس از تعمیر, هم محوری بازو, توقف نرم و تجهیزات ایمنی باید دوباره تنظیم و آزمایش شوند.
جمع بندی
انتخاب میان 8 نمونه جک درب حیاط سنگین شاسی دار باید با محاسبه وزن, عرض لنگه, فشار باد و چرخه کاری آغاز شود و سپس نوع مکانیزم, کورس بازو و متریال شاسی بررسی گردد. مدل خطی برای بسیاری از درب های سنگین کافی است, اما ستون عریض, تردد بالا یا نیاز به حرکت یکنواخت می تواند استفاده از بازوی مفصلی, جک هیدرولیکی یا ساختار صنعتی را توجیه کند. شاسی فولادی زمانی دوام واقعی ایجاد می کند که ضخامت ورق, مهاربندی, جوش و اتصال آن به ستون به درستی اجرا شده باشند. سلامت لولا, هم محوری براکت, استاپ مکانیکی و تنظیم برد نیز به اندازه توان موتور اهمیت دارند. نگهداری دوره ای باید ترک جوش, لقی پین, صدای گیربکس, آب بندی و وضعیت کابل را پوشش دهد. سازه سنتر با بررسی مشخصات فنی و تصاویر پروژه, انتخاب و سفارش تجهیزات را دقیق تر می کند. برای مشاوره, خرید آنلاین یا استعلام قیمت روز, اطلاعات کامل درب را ارائه کنید تا پکیج پیشنهادی از نظر ظرفیت, نصب, ایمنی و خدمات قابل اطمنان باشد.
