6 مدل حفاظ پنجره پروفیلی قوطی آهنی
انتخاب ضخامت جداره قوطی و فاصله اعضای شبکه تعیین می کند که حفاظ پنجره پس از نصب زیر فشار پایدار بماند و در استفاده روزانه دچار لرزش نشود. حفاظ پنجره پروفیلی قوطی آهنی از چهارچوب باربر, پروفیل های داخلی, پل تقویتی, صفحات اتصال و پوشش ضدخوردگی تشکیل می شود و تناسب این اجزا از سنگین سازی بی هدف مهم تر است. مدل های عمودی, افقی, شبکه مربعی, لوزی, قاب دوبل و بازشو از نظر طول آزاد پروفیل, تعداد جوش, وزن و روش نصب تفاوت دارند. حفاظ پنجره پروفیلی قوطی آهنی باید براساس عرض بازشو, جنس دیوار, موقعیت دستگیره, ضخامت قوطی و سطح دسترسی انتخاب شود؛ زیرا قاب سنگین با مهار سطحی همچنان می تواند زیر فشار حرکت کند. کیفیت برش, گونیا بودن چهارچوب, نفوذ جوش, ضدزنگ, رنگ کوره ای, بسته بندی و امکان تعمیر نیز بر دوام اثر مستقیم دارند. برسی ناقص بستر نصب ممکن است باعث ترک نما, لقی انکر یا تاب قاب هنگام سفت کردن پیچ ها شود. قیمت محصول به ابعاد, مقطع پروفیل, تراکم شبکه, تعداد صفحات مهار, پوشش, ارسال و شرایط اجرا وابسته است. سازه سنتر با کنترل مسیر انتقال نیرو و جزئیات نصب, امکان سفارش مدلی را فراهم می کند که امنیت, ظاهر منظم و نگهداری منطقی را هم زمان حفظ نماید.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ابعاد قوطی | عرض مقطع و ضخامت جداره قوطی بر مقاومت خمشی چهارچوب و اعضای داخلی در برابر فشار جانبی اثر مستقیم دارند. | مقطع باید با عرض پنجره و طول آزاد پروفیل هماهنگ شود. |
| چهارچوب باربر | چهارچوب نیروهای واردشده به شبکه را جمع می کند و از طریق صفحات اتصال به دیوار یا شاسی مقاوم انتقال می دهد. | قاب باید گونیا, بدون تاب و متناسب با وزن شبکه باشد. |
| فاصله پروفیل ها | فاصله اعضای عمودی یا افقی بر نورگیری, دید و امکان دسترسی به دستگیره یا یراق آلات پنجره اثر می گذارد. | تقسیم بندی باید یکنواخت و متناسب با سطح ایمنی باشد. |
| پل تقویتی | پل میانی طول آزاد قوطی ها را کاهش می دهد و از لرزش یا خمش بخش مرکزی حفاظ جلوگیری می کند. | محل پل نباید مسیر باز شدن پنجره را محدود سازد. |
| کیفیت جوش | جوش کامل میان قوطی, چهارچوب و صفحات نصب, مسیر انتقال نیرو را پیوسته نگه می دارد و لقی اجزا را کاهش می دهد. | جوش حفره دار یا سطحی پیش از رنگ اصلاح شود. |
| صفحات مهار | صفحات اتصال فشار پیچ یا انکر را در سطح مناسب پخش می کنند و مانع تمرکز نیرو در گوشه های قاب می شوند. | صفحه باید نزدیک عضو باربر و روی بستر مقاوم قرار گیرد. |
| پوشش محافظ | ضدزنگ و رنگ کوره ای از سطح قوطی, محل برش و جوش در برابر رطوبت و تغییرات دما محافظت می کنند. | پشت صفحات و انتهای پروفیل ها نیز پوشش کامل داشته باشند. |
| روش نصب | پیچ, انکر یا اتصال جوشی باید بار حفاظ را به دیوار, کلاف یا شاسی زیرکار منتقل کند و سطحی نباشد. | روش مهار پس از شناسایی جنس بستر انتخاب شود. |
| نگهداری | کنترل رنگ, جوش, انکر و قطعات متحرک از گسترش خوردگی و ایجاد حرکت غیرعادی در حفاظ جلوگیری می کند. | خراش یا لقی باید پیش از توسعه آسیب تعمیر گردد. |
اطلاعات تماس
کاربرد فنی مدل های قوطی آهنی در حفاظت پنجره
قوطی آهنی به دلیل داشتن مقطع بسته, در چهارچوب و شبکه حفاظ رفتار خمشی قابل کنترلی ایجاد می کند, اما عملکرد آن به جهت قرارگیری, ضخامت جداره و طول آزاد عضو وابسته است. مدل عمودی برای حفظ نور و کاهش تکیه گاه های افقی مناسب است, درحالی که مدل افقی ظاهر کشیده تری ایجاد می کند و به کنترل بیشتری در برابر خمش نیاز دارد. شبکه مربعی نیرو را میان گره های متعدد تقسیم می کند و طرح لوزی فشار را از مسیر اعضای مورب به قاب می رساند. قاب دوبل برای دهانه های عریض یا شبکه های سنگین کاربرد دارد و مدل بازشو دسترسی به شیشه و یراق آلات را ساده تر می سازد. انتخاب میان این نمونه ها باید بر پایه ابعاد واقعی پنجره, محل استفاده, سطح دسترسی و ظرفیت بستر مهار انجام شود.

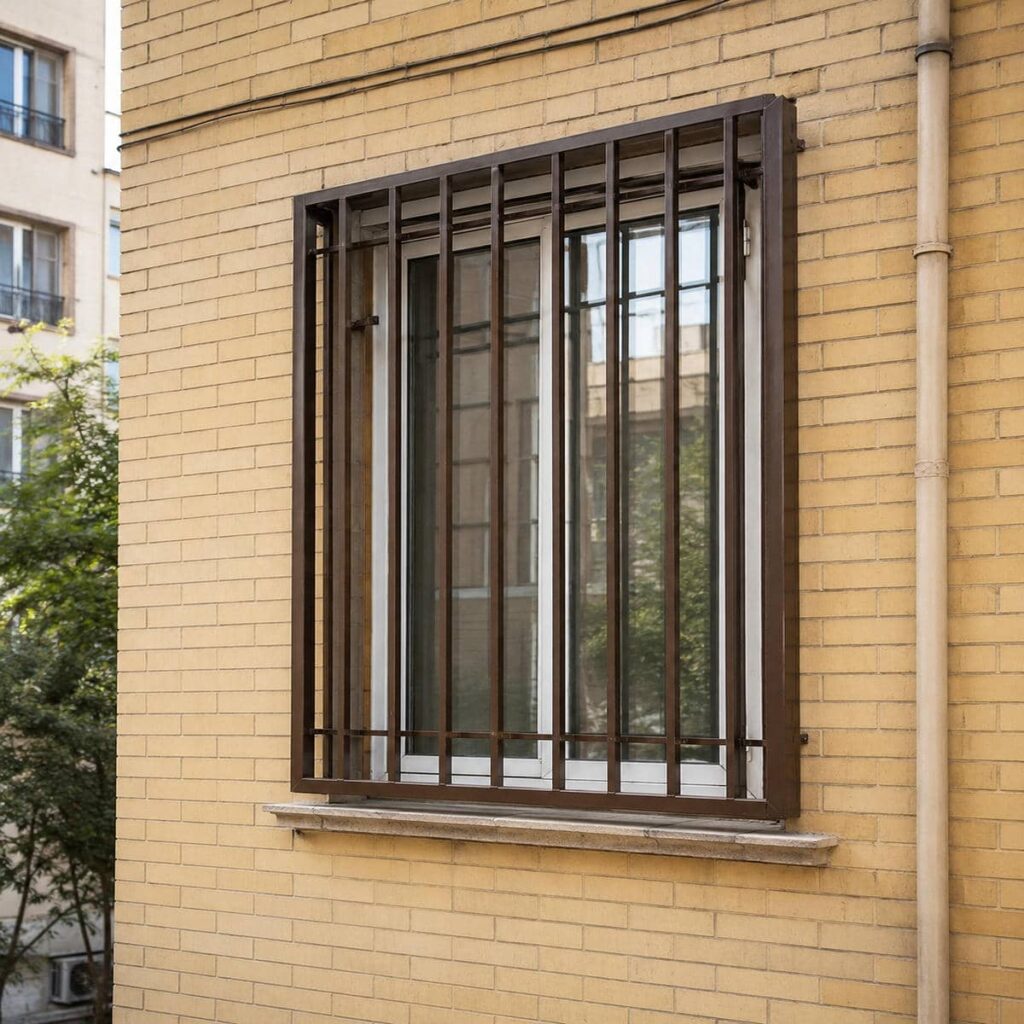

مدل عمودی با کاهش طول آزاد میله ها
در مدل عمودی, قوطی های قائم میان بخش بالا و پایین چهارچوب جوش می شوند و در پنجره های بلند می توان یک پل افقی برای کاهش طول آزاد آن ها اضافه کرد. این آرایش مسیر افقی ممتدی برای تکیه ایجاد نمی کند و با فاصله گذاری مناسب, دسترسی به دستگیره را نیز محدود نگه می دارد. تعداد قوطی ها باید از روی عرض واقعی بازشو تقسیم شود تا فاصله دو حاشیه کناری نامتقارن نباشد. استفاده از پروفیل باریک با ارتفاع آزاد زیاد می تواند لرزش مرکز عضو را افزایش دهد, حتی اگر جوش دو انتها ظاهراً کامل باشد.
چهارچوب این مدل باید در اضلاع بلند به تعداد کافی مهار شود, زیرا اتصال فقط در چهار گوشه ممکن است حرکت بخش میانی قاب را باقی بگذارد. صفحات نصب بهتر است در راستای پل یا محل اتصال قوطی های اصلی قرار گیرند تا نیرو از مسیر کوتاه تری به دیوار برسد. جوش دو انتهای هر عضو باید پیوسته و بدون بریدگی لبه باشد. مدل عمودی به دلیل فرم ساده, با نماهای مدرن و کم جزئیات هماهنگ است و نظافت, ترمیم رنگ و کنترل جوش های آن نیز با دسترسی آسان تری انجام می شود.
مدل افقی با تقویت میانی چهارچوب
مدل افقی از ردیف های قوطی تشکیل می شود که بین اضلاع جانبی چهارچوب قرار می گیرند و عرض پنجره را کشیده تر نشان می دهند. طول آزاد این اعضا در دهانه های عریض زیاد می شود و در صورت انتخاب مقطع ضعیف, بخش میانی زیر فشار خم خواهد شد. یک عضو عمودی مرکزی یا چند رابط کوتاه می تواند این طول را کاهش دهد و نیروی واردشده را به بخش بالا و پایین قاب منتقل کند. فاصله ردیف های افقی نیز باید با سطح دسترسی هماهنگ شود تا شبکه به مسیر آسان برای تکیه یا بالا رفتن تبدیل نگردد.
هنگام مونتاژ, محل اتصال تمام ردیف ها باید در یک تراز قرار گیرد تا حفاظ پس از رنگ موج دار دیده نشود. جوشکاری پیاپی یک ضلع می تواند حرارت را متمرکز کند و چهارچوب را به سمت داخل بکشد؛ بنابراین اتصال ها به صورت متقارن تکمیل می شوند. در نصب نیز صفحات جانبی باید به بخش مقاوم دیوار برسند و تنها روی قاب ظریف پنجره یا پوشش نما قرار نگیرند. مدل افقی برای محل هایی مناسب است که دسترسی مستقیم محدود باشد و هماهنگی با خطوط افقی نما اهمیت بیشتری داشته باشد.
مدل شبکه مربعی با توزیع فشار در گره ها
شبکه مربعی از تقاطع قوطی های افقی و عمودی ساخته می شود و هر گره, طول آزاد اعضای اطراف را کاهش می دهد. این ساختار فشار موضعی را میان قسمت های بیشتری پخش می کند و نسبت به شبکه ای با اعضای بلند و بدون رابط, سختی سطحی بالاتری دارد. اندازه خانه ها باید متناسب با عرض و ارتفاع پنجره باشد؛ شبکه بسیار ریز وزن و تعداد جوش را افزایش می دهد و خانه های بزرگ ممکن است فاصله آزاد نامناسب ایجاد کنند. چهارچوب نیز باید ظرفیت دریافت نیروی منتقل شده از تمام تقاطع ها را داشته باشد.
مونتاژ شبکه روی سطح تخت انجام می شود تا قوطی ها در یک صفحه قرار گیرند و حرارت جوش موجب پیچش قاب نشود. ترتیب جوشکاری از مرکز به اطراف یا به صورت متقارن, تنش حرارتی را بهتر توزیع می کند. در پنجره های عریض می توان قاب میانی یا صفحه اتصال اضافه در نظر گرفت. محل خانه ها نباید دسترسی به سر پیچ ها یا دستگیره پنجره را آسان سازد. این مدل برای کاربری هایی مناسب است که پوشش یکنواخت بازشو, نظم هندسی و مقاومت سطحی اهمیت بیشتری دارند.
- مدل عمودی نورگیری مناسب و تکیه گاه افقی کمتری دارد.
- مدل افقی در دهانه عریض به رابط میانی نیاز پیدا می کند.
- شبکه مربعی فشار را میان گره های بیشتری توزیع می کند.
- فاصله قوطی ها باید بر پایه ابعاد واقعی پنجره تعیین شود.
- مهار چهارچوب باید با وزن و جهت شبکه هماهنگ باشد.
ساختار قوطی, جوشکاری و دوام پوشش حفاظ
کیفیت حفاظ قوطی آهنی از انتخاب پروفیل سالم و مونتاژ دقیق آغاز می شود. قوطی باید بدون تاب, خوردگی عمیق, فرورفتگی و تغییر محسوس در ضخامت جداره باشد تا هنگام برش و جوشکاری فرم خود را حفظ کند. چهارچوب پیرامونی عضو اصلی باربر است و قوطی های داخلی باید در نقاطی به آن متصل شوند که مسیر نیرو قطع نشود. افزایش تعداد اعضا بدون تقویت قاب می تواند وزن را بیشتر کند, اما الزاماً عملکرد اتصال را بهبود نمی دهد. پس از مونتاژ, قطرهای چهارچوب, فاصله شبکه, کیفیت جوش و صافی سطح کنترل می شوند. آماده سازی رنگ نیز باید شامل حذف چربی, پوسته جوش و گرد پرداخت باشد. پوشش زمانی دوام مناسبی دارد که پشت صفحات, محل برش و گوشه های داخلی نیز محافظت شوند.
ضخامت جداره و اثر آن بر جوش پذیری
ضخامت جداره قوطی علاوه بر مقاومت خمشی, بر رفتار فلز هنگام جوشکاری اثر دارد. جداره بسیار نازک ممکن است زیر حرارت سوراخ شود یا در کنار جوش دچار ضعف موضعی گردد. در مقابل, انتخاب قوطی بسیار سنگین بدون افزایش ظرفیت مهار, فقط وزن بیشتری به دیوار تحمیل می کند. مقطع مناسب باید براساس طول آزاد اعضا, تعداد پل ها, عرض بازشو و نحوه قرارگیری پروفیل تعیین شود. یکنواخت بودن ضخامت نیز برای ایجاد جوشی منظم و قابل کنترل اهمیت دارد.
پیش از مونتاژ, انتهای قوطی ها باید با برش دقیق آماده شوند تا شکاف بزرگی میان عضو داخلی و چهارچوب باقی نماند. جوش نباید برای پر کردن فاصله ناشی از اندازه گیری نادرست استفاده شود. در محل هایی که صفحه اتصال یا لولا به قوطی جوش می شود, ممکن است تقویت موضعی لازم باشد تا پوسته پروفیل زیر فشار تغییر شکل ندهد. انتهای باز قوطی نیز باید بسته شود, زیرا ورود آب و رطوبت به داخل مقطع می تواند خوردگی پنهان ایجاد کند و از بیرون قابل مشاهده نباشد.
مدل لوزی با اتصال مورب کنترل شده
مدل لوزی از قوطی های مورب تشکیل می شود و نیرو را از مسیر قطرها به چهارچوب انتقال می دهد. زاویه قرارگیری اعضا بر اندازه خانه ها, تعداد تقاطع ها و طول آزاد پروفیل اثر می گذارد. زاویه بسیار باز, فضاهای پهن ایجاد می کند و زاویه بسته, وزن و تعداد جوش را بالا می برد. برش دو سر قوطی مورب باید دقیق باشد تا عضو به طور کامل روی قاب یا پروفیل مجاور بنشیند. شکاف بزرگ در این محل می تواند حجم جوش را افزایش دهد و تنش حرارتی بیشتری ایجاد کند.
اتصال اعضای مورب بهتر است به صورت مرحله ای و متقارن انجام شود تا شبکه به یک سمت کشیده نشود. گوشه های لوزی باید به اعضای باربر یا پل داخلی برسند و صرفاً در میان شبکه معلق نمانند. در دهانه های بزرگ, قاب میانی می تواند طول آزاد شبکه را کاهش دهد و لرزش مرکز را محدود سازد. این مدل به دلیل داشتن گوشه های بیرون زده, به بسته بندی دقیق نیاز دارد. فشار حمل روی یک گره ممکن است تقارن چند خانه مجاور را تغییر دهد و اصلاح آن پس از رنگ دشوار باشد.
رنگ کوره ای و محافظت از داخل اتصالات
پوشش کوره ای زمانی به دوام کمک می کند که تمام عملیات برش, سوراخ کاری, جوش و پرداخت پیش از رنگ کامل شده باشند. سطح قوطی باید از چربی, زنگ و پوسته های آزاد پاک شود تا پودر به فلز بچسبد. گوشه های داخلی شبکه, پشت صفحات اتصال و محل تماس اعضا از نقاطی هستند که ممکن است پوشش کمتری دریافت کنند. کنترل این بخش ها اهمیت دارد, زیرا آب و گردوغبار بیشتر در درزها باقی می مانند و خوردگی معمولاً از نقاط پنهان آغاز می شود.
دمای پخت باید با ضخامت و جرم واقعی قطعه هماهنگ باشد و تنها دمای هوای کوره ملاک قرار نگیرد. پس از خروج قطعه, سرد شدن باید بدون تماس سطوح رنگ شده انجام شود. بسته بندی با فاصله گذار نرم از خراش و ایجاد نقاط براق جلوگیری می کند. اگر در زمان نصب بخشی از پوشش آسیب ببیند, محل خراش باید پاک سازی, ضدزنگ و با رنگ سازگار ترمیم شود. رها کردن آهن نمایان می تواند رطوبت را زیر لایه سالم هدایت کند و آسیب را گسترش دهد.
- ضخامت جداره باید با طول آزاد و روش مهار متناسب باشد.
- شکاف مونتاژ نباید با حجم زیاد جوش جبران شود.
- طرح لوزی به برش مورب و جوشکاری متقارن نیاز دارد.
- انتهای باز قوطی باید در برابر ورود آب بسته شود.
- رنگ باید پشت صفحات و داخل گوشه های شبکه را پوشش دهد.
اندازه گیری, انتخاب قاب و اجرای استاندارد نصب
اندازه گیری حفاظ قوطی آهنی باید علاوه بر عرض و ارتفاع, عمق بازشو, جنس بستر و موقعیت واقعی پنجره را مشخص کند. ابعاد در چند نقطه ثبت می شوند, زیرا قاب یا دیوار ممکن است کاملاً گونیا نباشد. محل دستگیره, جهت باز شدن, توری و پرده نیز روی نقشه قرار می گیرند تا شبکه مانع استفاده و تعمیر نشود. اگر حفاظ روی نما نصب می شود, ضخامت سنگ یا اندود با عمق دیوار مقاوم اشتباه گرفته نمی شود. صفحات اتصال و سوراخ های آن ها بهتر است پیش از رنگ در کارگاه آماده شوند. هنگام اجرا, چهارچوب بدون فشار روی بستر قرار می گیرد و پیچ ها مرحله ای سفت می شوند تا قاب برای جبران ناهمواری دیوار خم نشود. تراز و قطرهای حفاظ پس از تثبیت دوباره کنترل می شوند.
مدل قاب دوبل برای پنجره های عریض
قاب دوبل از یک چهارچوب اصلی و یک کلاف تقویتی داخلی یا پشتی تشکیل می شود. این ساختار برای دهانه های عریض, شبکه های سنگین یا محل هایی مناسب است که فشار جانبی بیشتری دریافت می کنند. قاب دوم سختی اضلاع بلند را افزایش می دهد و امکان قرار دادن صفحات مهار در مسیر مستقیم تری را فراهم می سازد. فاصله میان دو قاب باید یکنواخت باشد و رابط ها در نقاط کافی نصب شوند تا دو چهارچوب مستقل از یکدیگر حرکت نکنند.
افزایش وزن قاب دوبل باید در انتخاب تعداد انکرها و ظرفیت بستر لحاظ شود. اتصال سنگین به لایه ظریف نما نمی تواند عملکرد مناسبی ایجاد کند. هنگام مونتاژ, قطرهای هر دو قاب و هم صفحه بودن آن ها بررسی می شود. در نصب نیز نباید با سفت کردن بیش از حد پیچ, مجموعه روی سطح ناهموار کشیده شود؛ ابتدا زیرسازی اصلاح می گردد. این مدل می تواند پشت شبکه پنهان بماند و بدون شلوغ کردن ظاهر, مقاومت چهارچوب را افزایش دهد.
صفحات اتصال و انتخاب انکر متناسب
صفحه اتصال واسطه انتقال نیرو از چهارچوب به دیوار است و باید ابعاد کافی برای توزیع فشار داشته باشد. سوراخ پیچ نباید بیش از حد به لبه صفحه نزدیک باشد, زیرا بخش باقی مانده ممکن است زیر نیروی کششی تغییر شکل دهد. محل صفحه نیز بهتر است در امتداد پل یا عضو اصلی شبکه قرار گیرد. در پنجره های بلند, افزودن صفحات میانی می تواند حرکت اضلاع جانبی را کاهش دهد و فشار را میان نقاط بیشتری تقسیم کند.
نوع انکر براساس جنس دیوار, فاصله از لبه و جهت نیرو انتخاب می شود. اتصال به سنگ نما, گچ یا قاب کم ضخامت به تنهایی کافی نیست و مهار باید به بخش مقاوم زیرکار برسد. صفحه باید کامل روی بستر یا فاصله گذار مهندسی شده بنشیند. وجود فضای خالی پشت صفحه باعث می شود با سفت شدن پیچ, پروفیل تاب بردارد. پس از نصب نیز سر پیچ, جوش و پوشش اطراف صفحه بررسی و در صورت آسیب ترمیم می شوند.
مدل بازشو با لولا و قفل تقویت شده
مدل بازشو از قاب ثابت و لنگه ای پروفیلی تشکیل می شود که امکان دسترسی به شیشه یا یراق آلات پنجره را فراهم می کند. قاب ثابت باید نیروی لولا و قفل را بدون پیچش تحمل کند و محل این قطعات معمولاً به صفحه یا قوطی تقویتی نیاز دارد. وزن لنگه, ارتفاع آن و فاصله مرکز ثقل تا محور لولا در انتخاب تعداد و ظرفیت لولاها مؤثر هستند. آزمایش حرکت پیش از رنگ, نیاز به اصلاح جوش پس از پوشش را کاهش می دهد.
قفل باید در سمت داخلی یا پشت صفحه محافظ قرار گیرد و از بیرون دسترسی مستقیم نداشته باشد. فاصله لنگه تا قاب در تمام اضلاع باید یکنواخت باشد تا هنگام حرکت, رنگ دو سطح ساییده نشود. جهت باز شدن نیز با پرده و پنجره اصلی هماهنگ می گردد. پس از نصب, حرکت لنگه, درگیری زبانه, افتادگی گوشه آزاد و استحکام صفحات مهار بررسی می شوند. این مدل به رگلاژ دوره ای نیاز دارد, اما تعمیر و نظافت پنجره را ساده تر می کند.
- ابعاد بازشو باید در چند نقطه اندازه گیری شوند.
- قاب دوبل برای دهانه عریض به مهار قوی تر نیاز دارد.
- صفحه اتصال باید روی بستر کامل و مقاوم بنشیند.
- انکر براساس جنس دیوار و جهت نیرو انتخاب شود.
- مدل بازشو به تقویت محل لولا و قفل نیاز دارد.
قیمت, سفارش و نگهداری با خدمات سازه سنتر
قیمت حفاظ پنجره پروفیلی قوطی آهنی از مجموعه مشخصات فنی ساخت و نصب به دست می آید و فقط مساحت بازشو معیار کافی نیست. مقطع قوطی, ضخامت جداره, تعداد پروفیل ها, تراکم شبکه و نوع چهارچوب بر وزن و زمان مونتاژ اثر دارند. مدل شبکه مربعی یا لوزی تعداد جوش بیشتری نسبت به نمونه عمودی ساده دارد و قاب دوبل نیز متریال و کنترل بیشتری نیازمند است. مدل بازشو لولا, قفل و رگلاژ را به سفارش اضافه می کند. نوع ضدزنگ, رنگ کوره ای, بسته بندی, دسترسی محل نصب و نیاز به شاسی واسط نیز مؤثر هستند. سازه سنتر با ثبت ابعاد و بررسی بستر مهار, برآورد را براساس ساختار واقعی انجام می دهد. انتخاب مدلی که جوش ها, صفحات و پوشش آن قابل بازبینی باشند, هزینه نگهداری آینده را نیز کاهش می دهد.
عوامل فنی مؤثر بر قیمت و کیفیت ساخت
ابعاد قوطی, ضخامت جداره و مجموع طول پروفیل ها مقدار متریال مصرفی را تعیین می کنند. افزایش تعداد پل ها, گره ها و صفحات اتصال نیز زمان برش, مونتاژ و جوشکاری را بیشتر می سازد. مدل عمودی ساده فرآیند کوتاه تری نسبت به شبکه متراکم, طرح لوزی یا قاب دوبل دارد. بااین حال کاهش تعداد اعضا باید با حفظ فاصله مناسب و انتخاب مقطع مقاوم انجام شود و نباید فقط برای سبک تر کردن محصول باشد.
کیفیت آماده سازی سطح, نوع پوشش, بسته بندی و روش نصب نیز باید در مقایسه پیشنهادها لحاظ شوند. پیشنهاد ارزان تر ممکن است نتیجه کاهش ضخامت, حذف صفحه میانی یا استفاده از مهار سطحی باشد. بهترین قیمت زمانی معنا دارد که مشخصات فنی دو گزینه یکسان باشند. مقایسه باید شامل مقطع قوطی, فاصله شبکه, تعداد صفحات, کیفیت جوش, نوع رنگ و خدمات اجرا باشد تا تفاوت واقعی ساختار مشخص شود.
مراحل سفارش و تأیید نقشه حفاظ
فرآیند سفارش با دریافت عرض, ارتفاع, عمق بازشو, تصویر پنجره و اطلاعات دیوار آغاز می شود. سپس مدل عمودی, افقی, شبکه مربعی, لوزی, قاب دوبل یا بازشو انتخاب می گردد. ابعاد قوطی, فاصله اعضا, محل پل ها, صفحات مهار, رنگ و فاصله حفاظ تا شیشه روی نقشه ثبت می شوند. تأیید نقشه پیش از تولید از تغییر تعداد میله ها, جابه جایی دستگیره یا سوراخ کاری اضافه هنگام نصب جلوگیری می کند.
در سفارش چند پنجره, هر قاب باید کد و اندازه مستقل داشته باشد. سازه سنتر می تواند پیش از ارسال, گونیا بودن چهارچوب, یکنواختی فاصله ها, کیفیت جوش, سلامت رنگ و عملکرد لنگه را کنترل کند. بسته بندی با فاصله گذار نرم مانع خراش پوشش و تاب قاب می شود. جهت نصب نیز روی بسته مشخص می گردد تا مدل بازشو یا قاب های با ابعاد نزدیک به یکدیگر جابه جا نصب نشوند.
نگهداری, تعمیر جوش و بازبینی مهارها
نگهداری حفاظ شامل پاک کردن گردوغبار, کنترل خراش رنگ و بررسی حرکت صفحات اتصال است. زیر اعضای افقی, گوشه های قاب و پشت صفحات بیشتر در معرض باقی ماندن رطوبت قرار دارند. شست وشو با شوینده ملایم و ابزار نرم انجام می شود تا رنگ ساییده نشود. اگر آهن در اثر ضربه نمایان شده باشد, محل آسیب باید پاک سازی و با ضدزنگ و پوشش سازگار ترمیم گردد.
لقی انکر, ترک جوش یا لرزش قوطی باید پیش از گسترش آسیب بررسی شود. در مدل بازشو, لولا, قفل و زبانه نیز به تنظیم دوره ای نیاز دارند. سخت بسته شدن لنگه می تواند نشانه افتادگی یا تغییر تراز قاب باشد و نباید با فشار بیشتر پنهان شود. خدمات تعمیر شامل تقویت مهار, اصلاح جوش, تعویض یراق آلات و بازسازی رنگ است. رسیدگی زودهنگام از انتقال آسیب به چهارچوب یا نمای اطراف جلوگیری می کند.
- قیمت براساس مشخصات کامل قوطی و نصب مقایسه شود.
- نقشه شبکه و محل صفحات پیش از تولید تأیید گردد.
- بسته بندی باید مانع تاب قاب و خراش رنگ شود.
- خراش پوشش پیش از شروع خوردگی ترمیم گردد.
- جوش, انکر, لولا و قفل دوره ای بازبینی شوند.
ضخامت مناسب به عرض و ارتفاع پنجره, طول آزاد اعضا, تعداد پل ها و روش نصب بستگی دارد. قوطی سبک در دهانه بزرگ ممکن است بلرزد و پروفیل بسیار سنگین نیز بار اضافی به دیوار وارد می کند. انتخاب باید همراه با مقطع ظاهری, ضخامت جداره و ظرفیت مهار انجام شود. در پنجره عریض می توان به جای افزایش بی هدف وزن, از قاب دوبل یا پل تقویتی استفاده کرد.
مقاومت تنها به نام مدل وابسته نیست و از هماهنگی شبکه, چهارچوب و مهارها به دست می آید. شبکه مربعی و لوزی به دلیل داشتن تقاطع های بیشتر, سختی سطحی مناسبی ایجاد می کنند. مدل عمودی نیز با فاصله درست و پل تقویتی عملکرد خوبی دارد. قاب دوبل برای دهانه عریض مفید است. هر مدل با انکر سطحی یا جوش ضعیف می تواند عملکرد نامطمئنی داشته باشد.
قیمت به ابعاد بازشو, مقطع قوطی, ضخامت جداره, تعداد اعضا و نوع چهارچوب وابسته است. شبکه مربعی, لوزی, قاب دوبل و مدل بازشو مراحل ساخت متفاوتی دارند. نوع ضدزنگ, رنگ, صفحات اتصال, بسته بندی و شرایط نصب نیز مؤثر هستند. برای مقایسه دقیق باید نوع قوطی, فاصله شبکه, تعداد مهارها و خدمات اجرایی در پیشنهادهای مختلف مشخص و یکسان باشند.
عرض و ارتفاع پنجره باید در چند نقطه اندازه گیری شوند و تصویر قاب و دیوار اطراف نیز ارائه گردد. عمق بازشو, جنس بستر, محل دستگیره, جهت باز شدن و وجود توری یا پرده اهمیت دارند. مدل, رنگ, ثابت یا بازشو بودن و فاصله حفاظ تا شیشه نیز باید مشخص شوند. این اطلاعات ابعاد چهارچوب, فاصله قوطی ها و محل صفحات اتصال را تعیین می کنند.
پیچ یا انکر باید از سنگ عبور کند و به دیوار, کلاف یا شاسی مقاوم برسد. اتصال فقط روی سنگ نازک می تواند باعث ترک, لقی یا جداشدگی شود. صفحات باید کامل روی بستر آماده شده بنشینند و پیچ ها مرحله ای سفت شوند تا چهارچوب تاب برندارد. پس از نصب, تراز قاب, استحکام مهار و سلامت رنگ کنترل می شوند و هر خراش ایجادشده ترمیم خواهد شد.
قوطی ها باید بدون تاب, خوردگی و فرورفتگی باشند و فاصله اعضا یکنواخت دیده شود. چهارچوب باید گونیا باشد و جوش ها حفره یا بریدگی نداشته باشند. انتهای پروفیل های توخالی باید بسته و پشت صفحات نیز رنگ شده باشد. تعداد و محل مهارها باید با وزن حفاظ هماهنگ شوند. در مدل بازشو, عملکرد لولا و قفل زیر وزن واقعی آزمایش شود.
جمع بندی
انتخاب میان 6 مدل حفاظ پنجره پروفیلی قوطی آهنی باید براساس عرض بازشو, طول آزاد اعضا, جنس دیوار و سطح دسترسی انجام شود. مدل عمودی نورگیری مناسبی دارد, طرح افقی به تقویت میانی نیاز پیدا می کند و شبکه مربعی یا لوزی سختی سطحی بیشتری ایجاد می کنند. قاب دوبل برای دهانه های عریض مناسب است و مدل بازشو دسترسی به شیشه و یراق آلات را ساده تر می سازد. کیفیت نهایی به قوطی سالم, ضخامت متناسب, چهارچوب گونیا, پل تقویتی, جوش کامل, صفحات اتصال, ضدزنگ و رنگ کوره ای وابسته است. هماهنگگی فاصله شبکه با موقعیت دستگیره از محدود شدن استفاده روزانه یا ایجاد دسترسی ناخواسته جلوگیری می کند. نگهداری نیز شامل نظافت, ترمیم خراش, کنترل جوش و بازبینی انکرها است. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز می توان ابعاد و تصاویر محل نصب را در اختیار سازه سنتر قرار داد تا مدل, مقطع قوطی و روش اجرا با شرایط واقعی پنجره هماهنگ شوند.
