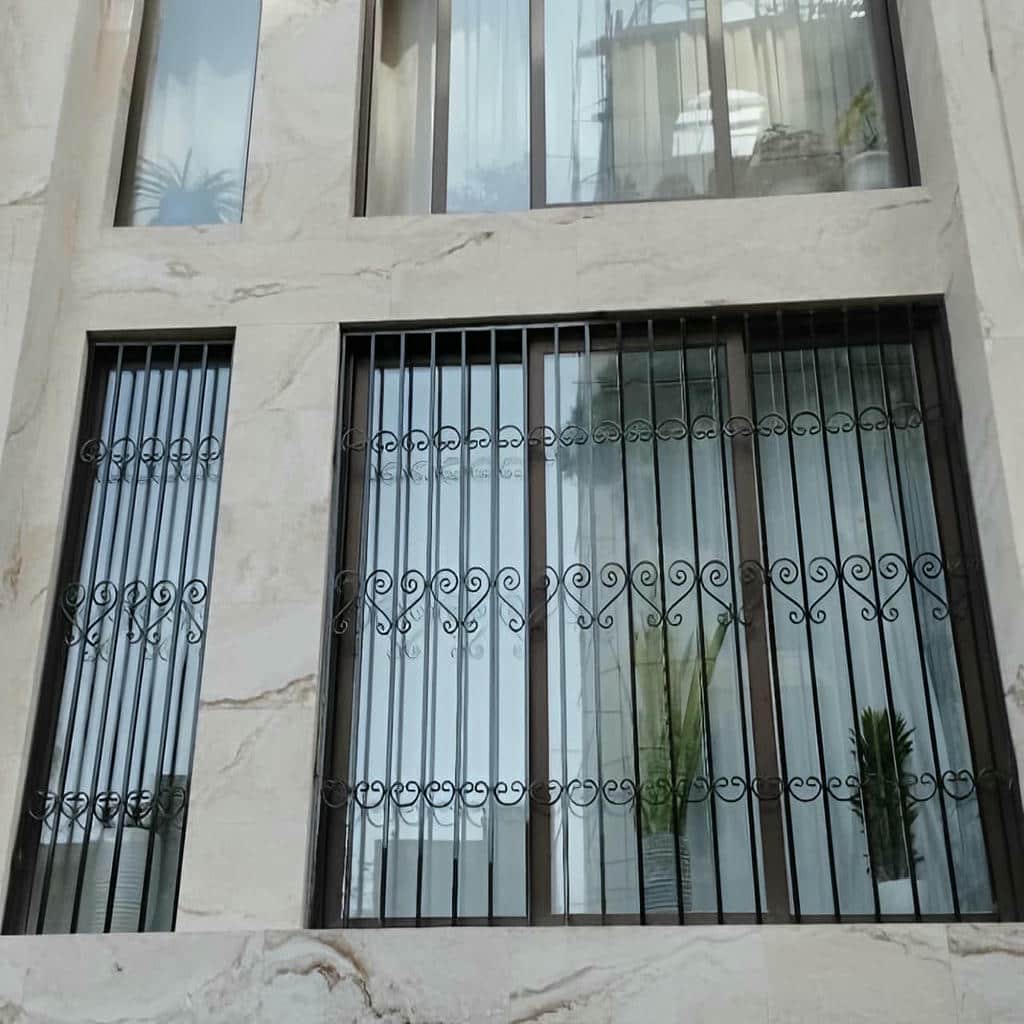

6 طرح حفاظ پنجره مدرن شبکه هندسی
تعیین درست ابعاد شبکه و ضخامت پروفیل باعث می شود حفاظ پنجره ضمن حفظ نورگیری, فشار واردشده را به صورت کنترل شده به چهارچوب منتقل کند. حفاظ پنجره مدرن شبکه هندسی بر پایه تکرار مربع, مستطیل, لوزی, شش ضلعی یا ترکیب خطوط نامتقارن ساخته می شود و به همین دلیل دقت برش, زاویه اتصال و نظم فاصله ها در دوام و ظاهر آن نقش مستقیم دارد. در این محصول, نوع آهن یا فولاد, مقطع پروفیل, تراکم طرح, پوشش ضدزنگ, رنگ کوره ای و روش مهار باید با ابعاد پنجره و شرایط نمای ساختمان هماهنگ باشند. حفاظ پنجره مدرن شبکه هندسی تنها یک عنصر تزئینی نیست؛ هر ضلع شبکه بخشی از مسیر انتقال نیرو را تشکیل می دهد و حذف یا جابه جایی نادرست یک عضو می تواند باعث لرزش, تمرکز فشار یا تغییر شکل قاب شود. مدل مناسب باید میان امنیت, دید, تهویه, دسترسی برای نظافت و هماهنگگی با معماری تعادل ایجاد کند. انتخاب شبکه بیش از حد متراکم نور را کاهش می دهد و طرح بسیار باز نیز ممکن است دسترسی به پنجره را آسان کند. عوامل مؤثر بر قیمت شامل ابعاد, نوع متریال, تعداد برش ها, کیفیت جوش, پیچیدگی الگو, رنگ, یراق آلات و شرایط نصب هستند. سازه سنتر با بررسی تناسب هندسی, محل تکیه گاه ها و سطح امنیت موردنیاز, امکان سفارش مدلی را فراهم می کند که از نظر ساخت, نصب و نگهداری قابل کنترل باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| هندسه شبکه | شکل مربع, مستطیل, لوزی یا شش ضلعی مسیر انتقال نیرو را تغییر می دهد و بر دید, نورگیری و ریتم نمای ساختمان اثر می گذارد. | هندسه باید با ابعاد بازشو و خطوط معماری اطراف پنجره هماهنگ شود. |
| مقطع پروفیل | پروفیل با مقطع متناسب, خمش اضلاع بلند شبکه را محدود می کند و سختی چهارچوب را در برابر فشار جانبی افزایش می دهد. | طول آزاد هر ضلع و تعداد گره های اتصال باید پیش از انتخاب مقطع بررسی شود. |
| تراکم طرح | تعداد خانه های شبکه میزان عبور نور, میدان دید, وزن حفاظ و تعداد نقاط جوش را تعیین می کند. | تراکم زیاد همیشه امنیت بیشتری ایجاد نمی کند و ممکن است وزن و خوردگی نقاط اتصال را افزایش دهد. |
| کیفیت برش | برش دقیق زاویه ها باعث می شود اضلاع هندسی بدون فاصله اضافی به یکدیگر برسند و جوش یکنواخت تری ایجاد شود. | پر کردن شکاف های بزرگ با جوش, جایگزین برش و مونتاژ صحیح نیست. |
| چهارچوب پیرامونی | چهارچوب نیروهای شبکه را جمع می کند و از طریق صفحات اتصال به دیوار یا شاسی منتقل می نماید. | قاب باید گونیا, بدون تاب و متناسب با وزن الگوی هندسی ساخته شود. |
| پوشش سطح | ضدزنگ و رنگ کوره ای, محل برش و جوش را در برابر رطوبت, تابش و تغییرات دما محافظت می کنند. | آماده سازی سطح پیش از رنگ به اندازه نوع پوشش در دوام نهایی اهمیت دارد. |
| روش نصب | نصب داخل بازشو, روی نما یا بر شاسی مستقل, فاصله حفاظ از پنجره و نحوه انتقال نیرو را مشخص می کند. | مهار باید به بستر مقاوم برسد و فقط در سنگ یا پوشش نما متوقف نشود. |
| ایمنی بازشو | در مدل لولایی, قفل محافظت شده و لولای تقویت شده باید وزن شبکه را بدون افتادگی تحمل کنند. | محل قفل نباید از بیرون قابل دسترسی باشد و جهت باز شدن باید کنترل شود. |
| نگهداری | بازبینی رنگ, جوش ها, گره های شبکه و نقاط اتصال از گسترش زنگ زدگی یا ایجاد لقی جلوگیری می کند. | خراش و ترک پوشش باید پیش از نفوذ رطوبت ترمیم شود. |
اطلاعات تماس
شناخت کاربرد و عملکرد 6 طرح شبکه هندسی
ساختار هندسی زمانی عملکرد مناسبی ایجاد می کند که شکل خانه های شبکه با اندازه پنجره و مسیر انتقال نیرو هماهنگ باشد. مربع و مستطیل نظم مستقیم و قابل پیش بینی دارند, درحالی که لوزی و شش ضلعی نیرو را در مسیرهای مورب نیز پخش می کنند. طرح نامتقارن می تواند نمایی متفاوت بسازد, اما تغییر اندازه خانه ها نباید نقطه ضعیف یا فضای دسترسی ایجاد کند. حفاظ هندسی برای پنجره های نمای مدرن, بازشوهای طبقه همکف, پنجره راه پله و فضاهایی مناسب است که امنیت و ظاهر باید هم زمان کنترل شوند. مزیت این گروه, امکان تنظیم تراکم, اندازه خانه ها و جهت خطوط بر پایه نیاز پروژه است. بااین حال انتخاب صرفاً تصویری کافی نیست؛ عرض پنجره, محل تکیه گاه, نوع قاب, نور موردنیاز و امکان نظافت باید پیش از نهایی شدن طرح بررسی شوند.

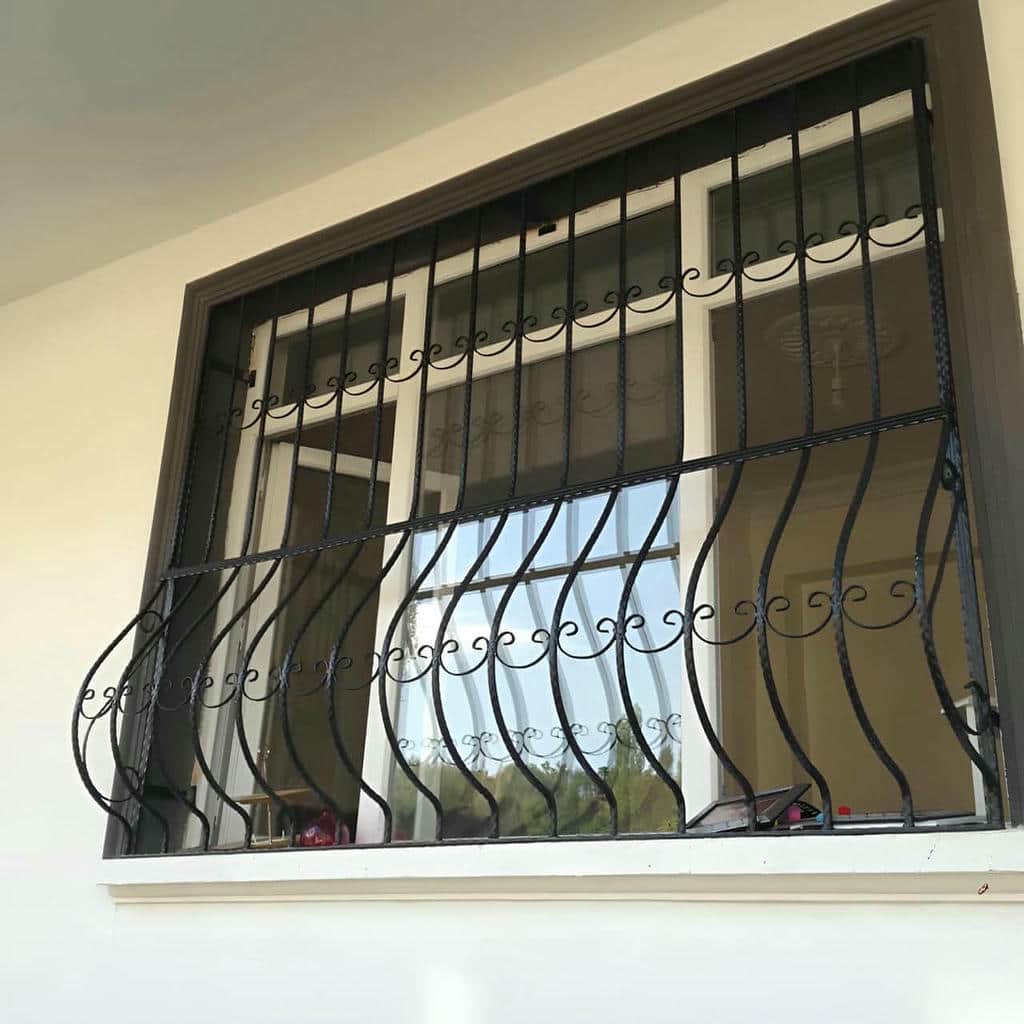

شبکه مربعی برای توزیع منظم نیرو و ظاهر متعادل
طرح مربعی از خطوط افقی و عمودی با فاصله برابر تشکیل می شود و به دلیل نظم مشخص, برای نماهای مینیمال و پنجره های متناسب کاربرد زیادی دارد. هر تقاطع مانند یک گره عمل می کند و طول آزاد اعضا را کاهش می دهد, بنابراین فشار واردشده میان چند خانه پخش می شود. اندازه مربع ها باید با عرض و ارتفاع واقعی بازشو تنظیم شود تا خانه های کناری ناقص یا بسیار باریک نشوند. اگر تقسیم بندی فقط براساس یک اندازه ثابت انجام شود, ممکن است در حاشیه قاب فاصله نامتوازن ایجاد شود و کیفیت بصری طرح کاهش یابد.
در شبکه مربعی, کیفیت جوش تمام تقاطع ها باید یکنواخت باشد؛ زیرا ضعف یک گره می تواند حرکت اعضای مجاور را افزایش دهد. تراکم شبکه نیز باید میان امنیت و نورگیری تعادل ایجاد کند. مربع های کوچک وزن و تعداد جوش را بالا می برند, درحالی که خانه های بسیار بزرگ سطح دسترسی را افزایش می دهند. استفاده از چهارچوب پیرامونی مقاوم ضروری است, چون نیروهای جمع شده در شبکه باید به قاب منتقل شوند. این مدل برای پنجره های متوسط و نماهایی که خطوط قائم و افقی مشخص دارند, نتیجه ای منظم و قابل کنترل ایجاد می کند.

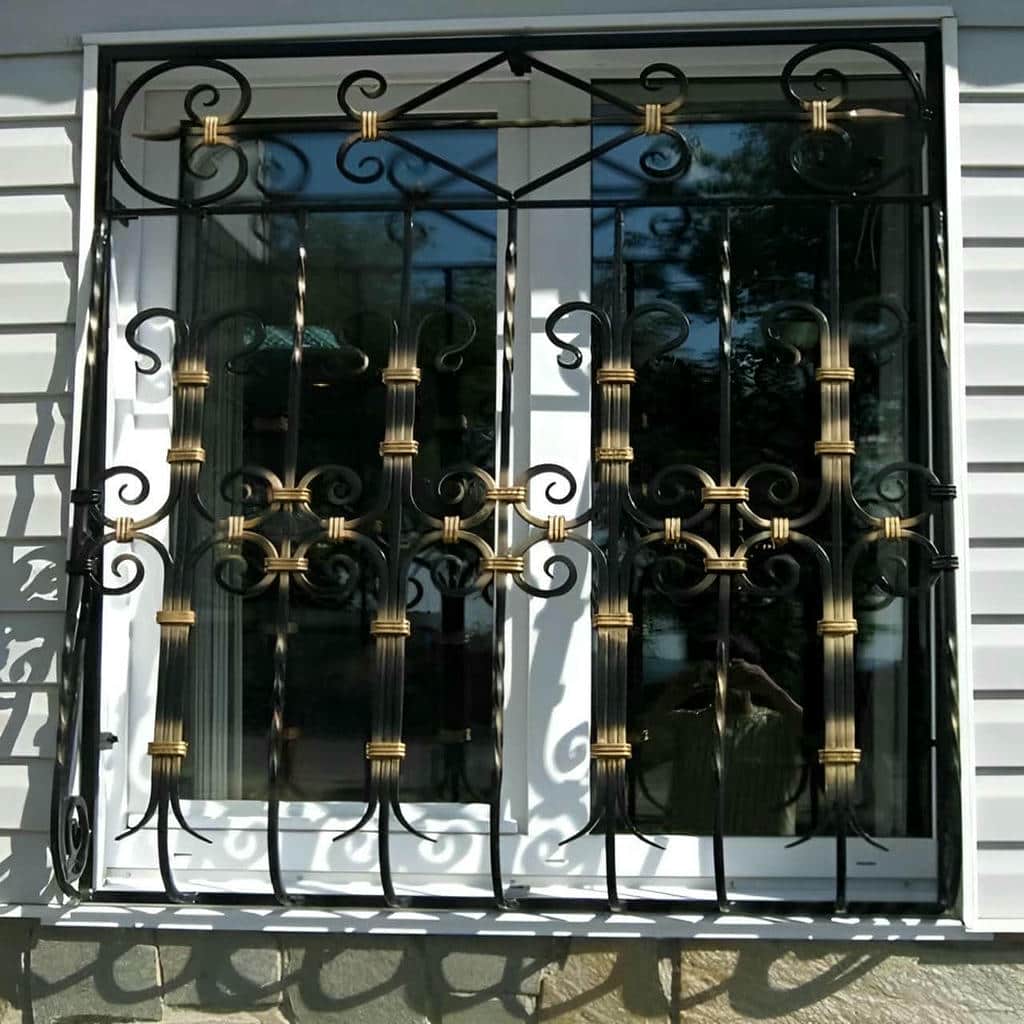

شبکه مستطیلی برای کنترل جهت دید و تناسب پنجره
طرح مستطیلی با تغییر نسبت طول به عرض خانه ها می تواند پنجره را بلندتر یا کشیده تر نشان دهد. مستطیل های عمودی برای بازشوهای کم عرض و نماهایی با تأکید بر ارتفاع مناسب هستند, درحالی که مستطیل های افقی با قاب های عریض هماهنگی بیشتری دارند. از نظر فنی, ضلع بلندتر نسبت به خمش حساس تر است و باید با مقطع مناسب یا گره های تقویتی کنترل شود. اگر مستطیل افقی بدون عضو عمودی کافی اجرا شود, بخش میانی خطوط ممکن است انعطاف نشان دهد و ظاهر شبکه پس از مدتی تغییر کند.
نسبت خانه های مستطیلی باید براساس مسیر دید و محل دستگیره پنجره نیز تعیین شود. قرار گرفتن یک خط اصلی مقابل دستگیره, قفل یا بخش مهم شیشه می تواند استفاده روزانه را دشوار کند. در مدل های بازشو, جهت مستطیل ها باید با لولا و قاب متحرک هماهنگ باشد تا وزن به طور یکنواخت توزیع شود. ترکیب مستطیل های هم اندازه, ساخت را ساده تر می کند, اما در پنجره های نامنظم ممکن است به قاب واسط نیاز باشد. طراحی دقیق باعث می شود الگوی نهایی هم از نظر سازه ای و هم از نظر نما پیوستگی داشته باشد.
شبکه لوزی برای مهار مورب و نمای پویا
طرح لوزی از اعضای مورب تشکیل می شود و به دلیل وجود مسیرهای قطری, در برابر تغییر شکل جانبی رفتار متفاوتی نسبت به شبکه قائم دارد. زاویه لوزی بر اندازه بازشوها, طول اضلاع و مقدار مصرف پروفیل اثر می گذارد. زاویه بسیار باز می تواند خانه های پهن ایجاد کند و زاویه بسیار بسته نیز تعداد تقاطع ها و وزن شبکه را افزایش دهد. برش اعضای مورب باید دقیق باشد تا دو ضلع بدون شکاف بزرگ به یکدیگر برسند. جوشکاری روی اتصال های زاویه دار نیز به کنترل حرارت بیشتری نیاز دارد.
این مدل برای نماهایی مناسب است که خطوط مورب در آن ها تکرار شده یا نیاز به ایجاد حرکت بصری وجود دارد. بااین حال جهت لوزی ها نباید با خطوط اصلی ساختمان تعارض شدید ایجاد کند. در بازشوهای عریض, یک محور عمودی یا قاب میانی می تواند شبکه را تثبیت کند و از جمع شدن خطای هندسی جلوگیری نماید. گوشه های تیز باید پرداخت شوند تا هم رنگ یکنواخت تر بنشیند و هم خطر تماس کاهش یابد. نتیجه مطلوب زمانی حاصل می شود که زاویه, تراکم و مقطع پروفیل به صورت هم زمان انتخاب شوند.
- شبکه مربعی برای تقسیم منظم سطح پنجره مناسب است.
- مستطیل عمودی یا افقی می تواند تناسب ظاهری بازشو را تغییر دهد.
- ضلع بلند شبکه به مقطع یا گره تقویتی بیشتری نیاز دارد.
- طرح لوزی باید با برش دقیق و جوش کنترل شده ساخته شود.
- تراکم شبکه باید امنیت را بدون کاهش شدید نور تأمین کند.
متریال, گره های اتصال و دوام حفاظ هندسی
کیفیت حفاظ هندسی به هماهنگی میان پروفیل, چهارچوب, گره ها, جوش و پوشش سطح وابسته است. تعداد زیاد تقاطع ها می تواند سختی شبکه را افزایش دهد, اما هر اتصال ضعیف نیز به نقطه ای برای شروع تغییر شکل یا خوردگی تبدیل می شود. انتخاب مقطع باید با طول اضلاع, زاویه شبکه, اندازه پنجره و وزن کلی هماهنگ باشد. پروفیل سنگین روی قاب ضعیف عملکرد مطلوبی ندارد و افزایش بی هدف تراکم نیز فقط مصرف متریال و تعداد جوش ها را بیشتر می کند. در فرآیند ساخت, ترتیب برش, مونتاژ و جوشکاری اهمیت دارد؛ زیرا خطای کوچک در یک خانه می تواند در ادامه شبکه تکرار شود و نظم کل طرح را بر هم بزند. پس از تکمیل ساختار, آماده سازی سطح و پوشش یکنواخت باید تمام نقاط برش و جوش را محافظت کند.
انتخاب پروفیل براساس طول ضلع و تعداد گره ها
پروفیل توخالی به دلیل وزن کنترل شده و قابلیت ساخت شبکه های منظم, یکی از گزینه های رایج برای حفاظ مدرن است. مقاومت هر عضو تنها به ضخامت ظاهری بستگی ندارد؛ ابعاد مقطع, ضخامت جداره, جهت قرارگیری و طول آزاد ضلع نیز مؤثر هستند. در شبکه های مربعی متراکم, فاصله کوتاه میان گره ها خمش را محدود می کند, اما تعداد اتصال ها افزایش می یابد. در طرح های مستطیلی یا نامتقارن, بعضی اضلاع بلندتر هستند و باید با مقطع مناسب تر یا عضو تقویتی پشتیبانی شوند.
چهارچوب پیرامونی باید توان دریافت مجموع نیروهای شبکه را داشته باشد. اگر خطوط داخلی سخت باشند اما قاب در گوشه ها یا مرکز انعطاف نشان دهد, فشار به نقاط نصب منتقل نمی شود و کل مجموعه حرکت می کند. بهتر است سختی با تقسیم منطقی دهانه تأمین شود, نه فقط با افزایش وزن قطعات. در پنجره های بزرگ می توان از پل میانی, قاب دوبل یا شاسی مستقل استفاده کرد. این روش طول آزاد اعضا را کاهش می دهد و مسیر انتقال نیرو را روشن تر می کند. تناسب میان شبکه و قاب, دوام و ظاهر نهایی را هم زمان بهبود می دهد.
مونتاژ دقیق و کنترل خطای هندسی
شبکه هندسی باید روی سطح تراز و با شابلون مونتاژ شود تا اندازه خانه ها و زاویه ها در طول ساخت تغییر نکنند. در طرح شش ضلعی یا لوزی, خطای کوچک در برش نخست می تواند در ردیف های بعدی جمع شود و باعث انحراف خطوط از چهارچوب گردد. قطعات باید پیش از جوش نهایی در جای خود تثبیت شوند و ابعاد قطرها, فاصله گره ها و گونیا بودن قاب کنترل شود. پر کردن فاصله های بزرگ با حجم زیاد جوش, ظاهر اتصال را خشن می کند و احتمال تاب برداشتن را افزایش می دهد.
حرارت جوشکاری باید به صورت متقارن و مرحله ای توزیع شود. جوش متوالی در یک سمت شبکه می تواند قاب را جمع کند و زاویه خانه ها را تغییر دهد. پس از هر مرحله, سطح حفاظ باید از نظر تخت بودن و هماهنگی خطوط بررسی شود. جوش ها باید نفوذ کافی داشته باشند, اما پرداخت آن ها نباید اتصال اصلی را بیش از حد نازک کند. لبه های تیز و گل جوش باید حذف شوند تا رنگ به صورت یکنواخت روی سطح قرار گیرد. کنترل پیش از رنگ, نیاز به اصلاح حرارتی یا برش در محل نصب را کاهش می دهد.
پوشش ضدزنگ و محافظت از محل برش و جوش
محل برش و جوش نسبت به سطح سالم پروفیل حساس تر است, زیرا پوشش اولیه فلز در این نقاط از بین رفته و ناهمواری بیشتری وجود دارد. پیش از اجرای ضدزنگ باید چربی, گرد فلز, پوسته جوش و آثار زنگ پاک شوند. اگر آلودگی زیر رنگ باقی بماند, پوشش از همان ناحیه جدا می شود و رطوبت به زیر لایه سالم نفوذ می کند. گوشه های شبکه و محل تقاطع ها باید به طور کامل پوشانده شوند, زیرا تجمع آب یا گردوغبار در این نقاط محتمل تر است.
رنگ کوره ای در صورت آماده سازی مناسب, پوشش یکنواختی روی تعداد زیاد اضلاع و گره ها ایجاد می کند. انتخاب رنگ باید با قاب پنجره, نمای ساختمان و میزان تابش هماهنگ باشد. بسته بندی نیز بخشی از فرآیند حفاظت است؛ تماس مستقیم شبکه ها با یکدیگر می تواند لبه ها و رنگ گوشه ها را خراش دهد. پس از نصب, محل پیچ ها, سوراخ کاری و خراش های احتمالی باید با پوشش سازگار ترمیم شوند. دوام واقعی زمانی حاصل می شود که ساخت, رنگ, حمل, نصب و نگهداری به صورت یک زنجیره پیوسته کنترل شوند.
- مقطع پروفیل باید با طول ضلع و تراکم گره ها هماهنگ باشد.
- شابلون مونتاژ از جمع شدن خطای هندسی جلوگیری می کند.
- جوشکاری متقارن احتمال تاب برداشتن شبکه را کاهش می دهد.
- محل برش و جوش به آماده سازی دقیق تری نیاز دارد.
- بسته بندی محافظ از آسیب رنگ گوشه ها جلوگیری می کند.
انتخاب طرح, اندازه گیری و نصب استاندارد شبکه هندسی
انتخاب طرح باید پس از اندازه گیری واقعی بازشو و شناخت محل نصب انجام شود, زیرا هر الگوی هندسی برای هر نسبت پنجره مناسب نیست. مربع در بازشوهای متعادل نتیجه منظم تری دارد, مستطیل می تواند نسبت ظاهری پنجره را اصلاح کند و لوزی یا شش ضلعی برای نماهایی با خطوط پویا مناسب تر است. محل دستگیره, جهت باز شدن لنگه, وجود توری, پرده و فاصله تا شیشه نیز بر ابعاد خانه ها و موقعیت اعضا اثر می گذارند. روش نصب داخل قاب, روی نما یا بر شاسی مستقل باید پیش از ساخت مشخص شود تا صفحات اتصال و چهارچوب متناسب طراحی شوند. انتخاب حرفه ای زمانی شکل می گیرد که ظاهر شبکه, امنیت, نورگیری و امکان نگهداری در یک تصمیم واحد بررسی شوند.
شبکه شش ضلعی برای پیوستگی چندجهته
طرح شش ضلعی از اضلاعی تشکیل می شود که نیرو را در چند جهت به گره های مجاور منتقل می کنند. این مدل نسبت به شبکه مربعی برش و مونتاژ پیچیده تری دارد, زیرا زاویه تمام قطعات باید یکسان باشد و کوچک ترین خطا می تواند در ردیف های بعدی تکرار شود. اندازه شش ضلعی ها باید با عرض و ارتفاع بازشو تنظیم شود تا در حاشیه ها قطعات ناقص یا بسیار باریک ایجاد نشوند. استفاده از قاب پیرامونی دقیق برای قطع منظم خانه ها در لبه ضروری است.
این طرح برای نماهای مدرن, صنعتی و ترکیب هایی که از چندضلعی استفاده می کنند مناسب است. تراکم بیش از حد شش ضلعی ها وزن و تعداد جوش را افزایش می دهد, درحالی که خانه های بسیار بزرگ ممکن است سطح دسترسی نامناسبی ایجاد کنند. بهتر است اندازه شبکه پس از ترسیم روی ابعاد واقعی پنجره تعیین شود. در مدل بازشو, توزیع وزن باید با محل لولا هماهنگ باشد و قاب متحرک سختی کافی داشته باشد. کیفیت نهایی این مدل به دقت زاویه ها و یکنواختی گره ها وابستگی زیادی دارد.
طرح ترکیبی و نامتقارن برای نمای معاصر
طرح ترکیبی می تواند مربع, مستطیل و خطوط مورب را در یک شبکه واحد به کار ببرد. هدف این ترکیب باید ایجاد ریتم مشخص و تقویت بخش های موردنیاز باشد, نه افزودن شکل های پراکنده. خانه های کوچک تر می توانند نزدیک دستگیره یا قسمت در دسترس قرار گیرند و خانه های بازتر در بخش هایی استفاده شوند که نور و دید اهمیت بیشتری دارند. بااین حال تغییر اندازه خانه ها نباید مسیر مستقیمی برای عبور دست یا ابزار ایجاد کند. هر تغییر در هندسه باید با عضو مجاور و چهارچوب ارتباط سازه ای داشته باشد.
مدل نامتقارن برای نماهای مدرن جذاب است, اما اجرای آن به نقشه دقیق نیاز دارد. بدون نقشه, فاصله ها ممکن است تصادفی به نظر برسند و خطای نصب بیشتر دیده شود. مرکز ثقل شبکه نیز در مدل بازشو باید بررسی شود, زیرا تجمع پروفیل در یک سمت می تواند فشار بیشتری به لولا وارد کند. رنگ یکدست و پرداخت تمیز در این مدل اهمیت ویژه دارد, چون بیننده به جای تکرار منظم, روابط میان شکل های متفاوت را دنبال می کند. سازه سنتر می تواند طرح را پیش از ساخت با ابعاد واقعی بازشو تطبیق دهد.
اندازه گیری, مهار و کنترل پس از نصب
عرض و ارتفاع بازشو باید در چند نقطه اندازه گیری شوند, زیرا قاب پنجره و لبه نما ممکن است کاملاً گونیا نباشند. عمق محل نصب, فاصله حفاظ تا شیشه و مسیر حرکت لنگه نیز باید ثبت شود. اگر حفاظ روی نما نصب می شود, مهار نباید فقط در سنگ یا اندود باقی بماند و باید به بستر مقاوم برسد. در دیوارهای ضعیف یا بازشوهای بزرگ می توان از صفحه توزیع کننده, قاب واسط یا شاسی مستقل استفاده کرد. تعیین محل مهار پیش از ساخت از سوراخ کاری نامنظم پس از رنگ جلوگیری می کند.
هنگام نصب, چهارچوب باید تراز و شاقول باشد و نباید با فشار پیچ ها روی سطح ناهموار خم شود. پس از تثبیت, مرکز شبکه, گوشه ها و محل اتصال قاب باید از نظر حرکت یا صدا کنترل شوند. در مدل بازشو, لنگه چند بار باز و بسته می شود تا افتادگی, گیر کردن قفل یا تماس با قاب مشخص گردد. پوشش اطراف پیچ ها و خراش های احتمالی باید ترمیم شود. تحویل فنی زمانی کامل است که نظم شبکه, عملکرد اتصالات, سلامت رنگ و هماهنگی با پنجره هم زمان تأیید شوند.
- طرح شش ضلعی به کنترل دقیق زاویه و تکرار گره ها نیاز دارد.
- شبکه ترکیبی باید ریتم ظاهری و مسیر نیروی مشخص داشته باشد.
- تراکم بیشتر در نقاط حساس باید بدون کاهش شدید نور انجام شود.
- مهارها باید از پوشش نما عبور کنند و به بستر مقاوم برسند.
- تراز قاب و سلامت رنگ پس از نصب باید کنترل شوند.

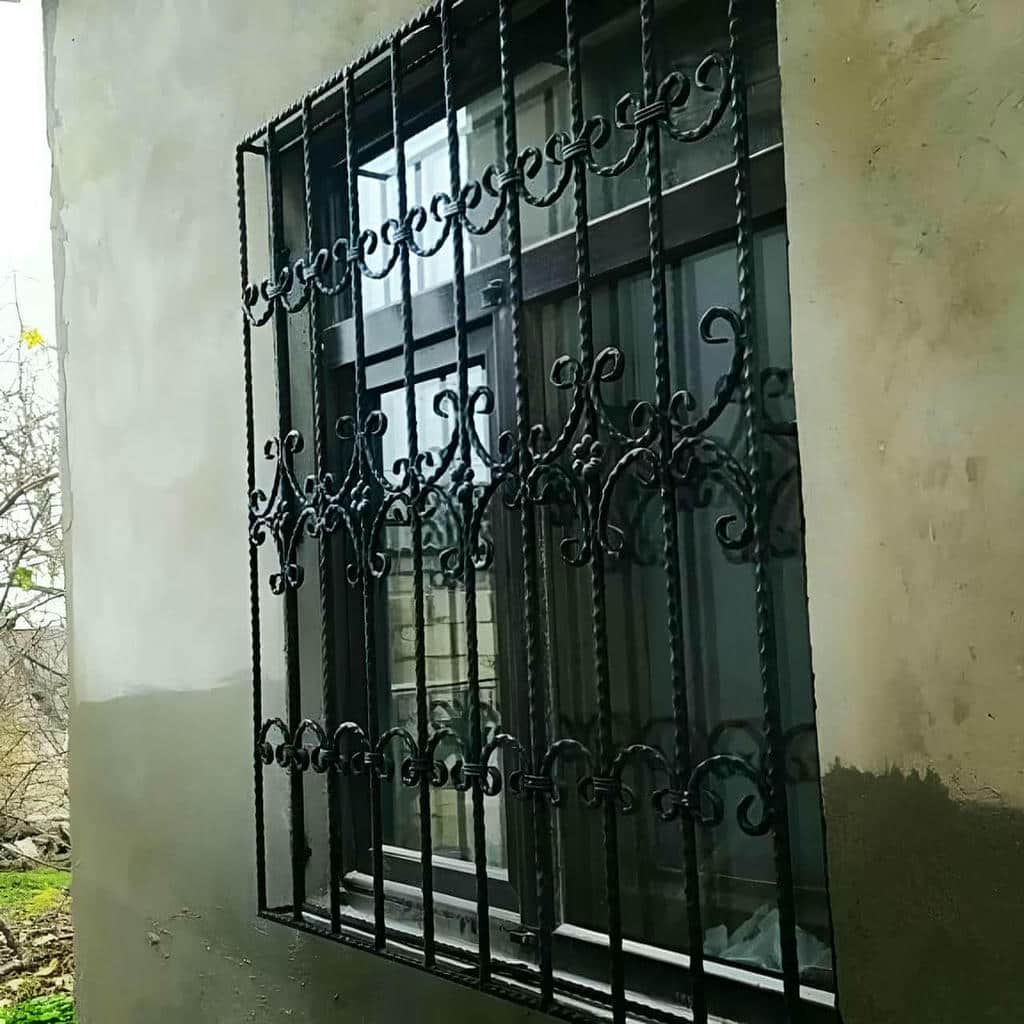

قیمت, سفارش و خدمات حفاظ هندسی سازه سنتر
قیمت حفاظ هندسی از ترکیب ابعاد, تعداد اضلاع, نوع پروفیل, پیچیدگی برش, حجم جوشکاری و شرایط نصب تعیین می شود. دو شبکه با مساحت یکسان ممکن است به دلیل تفاوت در اندازه خانه ها و تعداد گره ها, مصرف متریال و زمان ساخت متفاوتی داشته باشند. طرح مربعی ساده تر از الگوی شش ضلعی یا ترکیبی مونتاژ می شود, اما بازشوی بزرگ ممکن است برای همان طرح ساده به قاب دوبل یا پل تقویتی نیاز داشته باشد. نوع رنگ, کیفیت آماده سازی سطح, مدل ثابت یا بازشو, یراق آلات, بسته بندی و دسترسی محل نصب نیز بر مشخصات سفارش اثر دارند. سازه سنتر اطلاعات فنی را پیش از تولید ثبت می کند تا برآورد براساس طرح واقعی و شرایط اجرای پروژه انجام شود, نه فقط تصویر نمونه یا مساحت تقریبی پنجره.
عوامل مؤثر بر قیمت بدون حذف جزئیات فنی
تراکم شبکه یکی از مهم ترین عوامل مصرف متریال است. خانه های کوچک تر به پروفیل, برش و گره های بیشتری نیاز دارند و زمان جوشکاری و پرداخت را افزایش می دهند. در طرح های لوزی و شش ضلعی, زاویه زنی دقیق و کنترل شابلون نیز بخشی از فرآیند ساخت است. مقطع پروفیل, نوع چهارچوب, قاب دوبل و صفحات اتصال بر وزن و سختی مجموعه اثر می گذارند. اگر حفاظ بازشو باشد, لولا, قفل, دستگیره و رگلاژ به مراحل تولید اضافه می شوند و قاب باید برای تحمل حرکت تقویت شود.
پوشش ضدزنگ, رنگ کوره ای و بسته بندی محافظ نیز باید در مقایسه پیشنهادها یکسان باشند. شرایط نصب ممکن است به مهار عمیق, شاسی واسط یا تجهیزات بیشتر نیاز داشته باشد. نمای حساس, دسترسی محدود و نبود سطح مقاوم در اطراف پنجره زمان اجرا را افزایش می دهند. مقایسه صرف براساس مساحت یا وزن کافی نیست, زیرا دقت برش, یکنواختی جوش و روش اتصال در دوام محصول نقش دارند. پیشنهاد فنی باید مشخص کند چه متریالی, با چه شبکه ای و با چه روش نصبی تحویل می شود.
مراحل سفارش و تأیید نقشه شبکه
سفارش با ثبت ابعاد اولیه, تصویر پنجره, نوع نما و سطح امنیت موردنیاز آغاز می شود. سپس مدل مربع, مستطیل, لوزی, شش ضلعی, ترکیبی یا نامتقارن انتخاب می گردد. اندازه خانه ها, مقطع پروفیل, محل قاب میانی, جهت بازشو و نقاط اتصال باید روی نقشه مشخص شوند. در این مرحله می توان میزان دید, نورگیری و هماهنگی الگو با قاب پنجره را بررسی کرد. تأیید نقشه پیش از تولید از تغییرات ناگهانی و اصلاح شبکه پس از جوشکاری جلوگیری می کند.
در سفارش چند پنجره, هر بازشو باید کد و اندازه مستقل داشته باشد, زیرا اختلاف کوچک در قاب یا نما می تواند بر تقسیم شبکه اثر بگذارد. رنگ, نوع پوشش, بسته بندی و شیوه ارسال نیز باید پیش از ساخت ثبت شوند. سازه سنتر می تواند پس از تولید, گونیا بودن قاب, نظم خانه ها, کیفیت جوش و سلامت رنگ را کنترل کند. مدل بازشو نیز باید از نظر حرکت لنگه, تراز لولا و عملکرد قفل آزمایش شود. این کنترل ها احتمال اصلاح محصول در محل پروژه را کاهش می دهند.
نگهداری شبکه, ترمیم رنگ و خدمات پس از نصب
شبکه هندسی به دلیل تعداد بیشتر گوشه ها و تقاطع ها باید در زمان نظافت با دقت بررسی شود. گردوغبار و رطوبت ممکن است در محل گره ها یا زیر اضلاع افقی باقی بمانند. شست وشو با شوینده ملایم و پارچه نرم انجام می شود تا رنگ خراشیده نشود. اگر فلز در محل ضربه یا سوراخ کاری نمایان شده باشد, بخش آسیب دیده باید تمیز, ضدزنگ و با رنگ سازگار پوشانده شود. ترمیم زودهنگام مانع گسترش خوردگی به زیر پوشش سالم می شود.
نقاط مهار, گوشه های چهارچوب و گره های نزدیک قاب باید از نظر لقی یا ترک بررسی شوند. در مدل بازشو, افتادگی لنگه, صدای لولا و سخت بسته شدن قفل می تواند نشانه نیاز به رگلاژ باشد. فشار دادن قفل بدون رفع علت, ممکن است قاب یا زبانه را تغییر شکل دهد. خدمات فنی می تواند شامل تنظیم لولا, ترمیم پوشش, اصلاح اتصال و تعویض یراق آلات باشد. نگهداری منظم باعث می شود شکل هندسی شبکه و عملکرد سازه ای آن در طول زمان حفظ شوند.
- برآورد باید براساس تعداد گره ها و جزئیات واقعی طرح انجام شود.
- نقشه شبکه پیش از تولید باید روی ابعاد واقعی تأیید شود.
- هر پنجره در سفارش گروهی به کد مستقل نیاز دارد.
- خراش رنگ باید پیش از شروع خوردگی ترمیم شود.
- قفل, لولا و نقاط مهار به بازبینی دوره ای نیاز دارند.
امنیت تنها به شکل مربع, لوزی یا شش ضلعی وابسته نیست و از ترکیب اندازه خانه ها, مقطع پروفیل, کیفیت گره ها, چهارچوب و روش نصب حاصل می شود. شبکه متراکم با جوش یا مهار ضعیف عملکرد مناسبی ندارد. طرحی ایمن است که فاصله ها دسترسی را محدود کنند, اضلاع بلند تقویت شوند و قاب نیرو را به بستر مقاوم انتقال دهد. انتخاب نهایی باید با توجه به ابعاد پنجره, محل دسترسی و نوع دیوار انجام شود.
مقطع پروفیل باید با طول اضلاع, تراکم گره ها و اندازه بازشو هماهنگ باشد. شبکه های متراکم طول آزاد کوتاه تری دارند, اما تعداد جوش بیشتری ایجاد می کنند. در طرح های مستطیلی یا نامتقارن, بعضی اضلاع بلندتر هستند و به مقطع مناسب یا پل تقویتی نیاز دارند. چهارچوب نیز باید متناسب با وزن شبکه انتخاب شود. استفاده از پروفیل سنگین بدون قاب مقاوم یا مهار استاندارد الزاماً امنیت بیشتری ایجاد نمی کند.
قیمت به ابعاد, نوع پروفیل, اندازه خانه ها, تعداد برش ها, حجم جوشکاری, پیچیدگی الگو, نوع پوشش و شرایط نصب وابسته است. طرح های شش ضلعی و ترکیبی معمولاً مونتاژ و کنترل دقیق تری نیاز دارند. ثابت یا بازشو بودن حفاظ, نوع قفل و لولا, بسته بندی و نیاز به شاسی واسط نیز بر مشخصات سفارش اثر می گذارند. برای مقایسه صحیح باید جزئیات فنی پیشنهادها یکسان باشند و فقط مساحت ملاک قرار نگیرد.
ابعاد بازشو باید در چند نقطه ثبت شود و تصویر پنجره, نوع نما, جهت باز شدن لنگه و محل دستگیره ارائه گردد. مدل شبکه, اندازه تقریبی خانه ها, رنگ, نوع پوشش و ثابت یا بازشو بودن حفاظ نیز باید مشخص شوند. در پروژه چندپنجره ای, هر بازشو به کد جداگانه نیاز دارد. نقشه نهایی بهتر است پیش از تولید تأیید شود تا تقسیم شبکه, محل اتصال و هماهنگی با قاب پنجره دقیق باشند.
روش نصب به جنس دیوار, نوع نما و موقعیت چهارچوب وابسته است. مهارها باید از پوشش ظاهری عبور کنند و به بخش مقاوم دیوار یا شاسی برسند. چهارچوب در زمان نصب تراز و شاقول می شود و نباید با فشار پیچ ها روی سطح ناهموار خم شود. پس از تثبیت, حرکت مرکز شبکه, گوشه ها و نقاط اتصال کنترل می گردد. محل سوراخ کاری و خراش های احتمالی نیز باید با پوشش سازگار ترمیم شوند.
سطح حفاظ باید با مواد ملایم تمیز شود و از ابزار ساینده که رنگ را خراش می دهد استفاده نشود. محل گره ها, جوش ها, زیر اضلاع افقی و صفحات اتصال باید دوره ای بررسی شوند. هر خراش یا ترک پوشش باید پیش از نفوذ رطوبت تمیز و ترمیم شود. در مدل بازشو, لولا و قفل نیز به تنظیم و بازبینی نیاز دارند. نگهداری زودهنگام از گسترش زنگ زدگی و تغییر شکل گره ها جلوگیری می کند.
جمع بندی
انتخاب میان 6 طرح حفاظ پنجره مدرن شبکه هندسی باید بر پایه نسبت بازشو, مسیر انتقال نیرو, میزان نورگیری و هماهنگی با نمای ساختمان انجام شود. شبکه مربعی نظم مستقیم ایجاد می کند, مدل مستطیلی تناسب پنجره را تغییر می دهد و طرح لوزی یا شش ضلعی نیرو را در مسیرهای مورب نیز توزیع می کند. مدل ترکیبی و نامتقارن آزادی بصری بیشتری دارد, اما به نقشه دقیق, برش کنترل شده و چهارچوب متناسب نیازمند است. کیفیت نهایی به مقطع پروفیل, تعداد گره ها, یکنواختی جوش, پوشش ضدزنگ, رنگ کوره ای و مهار در بستر مقاوم وابسته است. اندازه گیری چندنقطه ای و برسیی مسیر باز شدن پنجره پیش از تولید, از تغییر تقسیم شبکه یا اصلاح پرهزینه در محل جلوگیری می کند. نگهداری نیز شامل پاک سازی گوشه ها, ترمیم سریع خراش, کنترل جوش ها و رگلاژ یراق آلات است. برای دریافت مشاوره فنی, انتخاب طرح, ثبت سفارش یا استعلام قیمت روز می توان ابعاد و تصویر پنجره را در اختیار سازه سنتر قرار داد تا ساخت و نصب با شرایط واقعی پروژه هماهنگ شود.
