6 طرح جک ریلی پارکینگ کشویی
هماهنگی ظرفیت موتور با وزن درب و تنظیم دقیق فاصله پینیون تا ریل دنده ای, حرکت ورودی کشویی را نرم می کند و فشار مخرب روی گیربکس را کاهش می دهد. جک ریلی پارکینگ کشویی از موتور, گیربکس, چرخ دنده محرک, برد فرمان, ریل دنده ای, میکروسوئیچ یا سنسور مغناطیسی و تجهیزات ایمنی تشکیل می شود و عملکرد این قطعات باید با طول مسیر, تعداد تردد و شرایط نصب هماهنگ باشد. در میان 6 طرح متداول, تفاوت اصلی به ظرفیت جابه جایی, ولتاژ موتور, سرعت حرکت, نوع کنترل موقعیت, چرخه کاری و امکان استفاده از باتری پشتیبان مربوط می شود. مدل مناسب برای یک درب سبک مسکونی الزاماً توان تحمل تردد پیوسته یا وزن بالای یک ورودی صنعتی را ندارد. انتخاب اشتباه ممکن است باعث داغ شدن موتور, شکستن دندانه ریل, لغزش پینیون, توقف نامنظم یا ضربه در انتهای مسیر شود. جنس ریل فولادی یا پلیمری, کیفیت شاسی, نوع پوشش بدنه, تراز فونداسیون و مقاومت چرخ ها نیز بر دوام جک ریلی پارکینگ کشویی اثر مستقیم دارند. ظاهر فشرده موتور, رنگ پوسته و نحوه عبور کابل در پروژه های نمایان اهمیت دارند, اما کیفیت نصب و تنظیم گشتاور اولویت فنی بالاتری دارد. هزینه سفارش نیز به ظرفیت موتور, امکانات برد, تجهیزات ایمنی, متریال ریل, آماده سازی زیرسازی و خدمات نصب وابسته است. سازه سنتر با برسی وزن درب, مسیر حرکت و میزان تردد, هماهنگی میان مدل موتور و شرایط واقعی پروژه را مبنای پیشنهاد قرار می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ظرفیت موتور | توان موتور و گشتاور خروجی گیربکس تعیین می کند جک چه وزن و مقاومتی را بدون افزایش دمای نامناسب جابه جا کند. | وزن درب, اصطکاک چرخ ها و شیب مسیر باید هم زمان در انتخاب ظرفیت بررسی شوند. |
| نوع تغذیه | موتور کم ولتاژ کنترل نرم تر و امکان باتری پشتیبان دارد, در حالی که مدل برق شهری ساختار تغذیه مستقیم تری ارائه می دهد. | برای پروژه های حساس به قطع برق, سازگاری برد با باتری اهمیت بیشتری دارد. |
| ریل دنده ای | ریل فولادی برای بار سنگین و ریل پلیمری تقویت شده برای حرکت کم صداتر در کاربرد مسکونی استفاده می شود. | جنس ریل باید با وزن درب, شدت تردد و شرایط محیطی هماهنگ باشد. |
| پینیون و گیربکس | پینیون نیروی گیربکس را به ریل منتقل می کند و کیفیت دندانه ها بر صدا, لقی و دوام حرکت اثر دارد. | فاصله پینیون و ریل نباید بیش ازحد فشرده یا آزاد تنظیم شود. |
| کنترل موقعیت | لیمیت سوئیچ مکانیکی, سنسور مغناطیسی یا انکودر محل توقف درب را تعیین می کند و از ضربه انتهای مسیر می کاهد. | برای حرکت دقیق تر, مدل دارای کنترل موقعیت قابل تنظیم مناسب تر است. |
| چرخه کاری | ظرفیت حرارتی موتور و گیربکس مشخص می کند سیستم چه تعداد حرکت متوالی را بدون توقف اجباری تحمل کند. | تردد واقعی پروژه باید مبنای انتخاب باشد, نه فقط قدرت درج شده روی موتور. |
| ایمنی حرکت | فتوسل, تشخیص مانع, فلاشر و لبه ایمنی احتمال برخورد درب کشویی با خودرو یا عابر را کاهش می دهند. | برد فرمان باید ورودی تجهیزات ایمنی مورد نیاز پروژه را پشتیبانی کند. |
| زیرسازی نصب | فونداسیون تراز, صفحه پایه مقاوم و مسیر مستقیم ریل باعث می شوند موتور بدون بار جانبی و لرزش کار کند. | پیش از نصب, سلامت چرخ ها و هم راستایی مسیر درب کنترل شود. |
| نگهداری و خدمات | بازبینی ریل, تمیزکردن سنسورها, کنترل کابل و تنظیم فاصله دندانه ها از خرابی زودهنگام جلوگیری می کند. | مدلی انتخاب شود که قطعات سازگار و خدمات فنی آن قابل دسترس باشد. |
اطلاعات تماس
شناخت فنی 6 طرح جک ریلی و کاربرد هر ساختار
طرح های جک ریلی را باید بر پایه نوع موتور, ظرفیت حرکتی و شیوه کنترل دسته بندی کرد, زیرا ظاهر مشابه پوسته نمی تواند تفاوت عملکرد داخلی را نشان دهد. ورودی های مسکونی معمولاً به صدای کم, توقف نرم و امکان استفاده از باتری پشتیبان نیاز دارند, اما پارکینگ های پرتردد به چرخه کاری بالاتر و دفع حرارت بهتر وابسته اند. درب های سنگین فلزی نیز علاوه بر موتور قوی, به گیربکس مقاوم, پینیون مستحکم و ریل فولادی دقیق نیاز دارند. بعضی مدل ها سرعت بازشدن را افزایش می دهند و برخی دیگر با انکودر یا سنسور مغناطیسی, موقعیت درب را دقیق تر کنترل می کنند. شناخت این تفاوت ها کمک می کند جک ریلی پارکینگ کشویی بر اساس بار واقعی و نحوه استفاده انتخاب شود, نه بر پایه یک عدد اسمی یا ظاهر بدنه. هر یک از 6 طرح می تواند برای محدوده مشخصی از وزن, تردد و امکانات کنترلی مناسب باشد.
طرح استاندارد مسکونی و مدل کم ولتاژ پشتیبان پذیر
طرح استاندارد الکترومکانیکی برای درب های کشویی مسکونی با وزن متعادل و تردد روزانه معمول طراحی می شود. موتور از طریق گیربکس, پینیون را می چرخاند و پینیون با درگیری روی ریل دنده ای, درب را در مسیر افقی جابه جا می کند. ساختار ساده, سرویس پذیری مناسب و امکان تنظیم زمان حرکت از مزیت های این مدل است. در صورتی که چرخ های درب سالم و مسیر کاملاً تراز باشد, موتور با جریان متعادل کار می کند و استهلاک دندانه ها کاهش می یابد. این مدل برای پروژه ای مناسب است که طول مسیر محدود است و بازشدن بسیار سریع یا تردد پیوسته در اولویت قرار ندارد.
طرح کم ولتاژ, مدل دوم است و با کنترل الکترونیکی دقیق تر, حرکت آرام تر در شروع و پایان مسیر ایجاد می کند. امکان اتصال باتری پشتیبان باعث می شود در زمان قطع برق نیز تعداد مشخصی حرکت در دسترس باشد. برد این مدل معمولاً قابلیت تنظیم حساسیت تشخیص مانع, سرعت آهسته و زمان بسته شدن خودکار را فراهم می کند. مزیت کم ولتاژ تنها در ایمنی برق خلاصه نمی شود؛ کنترل بهتر جریان موتور می تواند فشار مکانیکی روی گیربکس و ریل را نیز کاهش دهد. ظرفیت باتری, کیفیت منبع تغذیه و وزن واقعی درب باید با موتور هماهنگ باشند تا حرکت اضطراری قابل اعتماد باقی بماند.
طرح پرسرعت و مدل هوشمند انکودردار
طرح پرسرعت, مدل سوم است و برای ورودی هایی کاربرد دارد که کاهش زمان بازماندن درب اهمیت دارد. در این ساختار, نسبت گیربکس, توان موتور و تنظیمات برد به گونه ای انتخاب می شوند که حرکت سریع تر بدون ضربه شدید انجام شود. افزایش سرعت نیازمند ریل مستقیم, چرخ های سالم و فضای توقف کافی است؛ زیرا کوچک ترین ناهم راستایی در سرعت بالا لرزش و صدای بیشتری ایجاد می کند. توقف نرم باید پیش از رسیدن به انتهای مسیر فعال شود تا وزن درب به پایه موتور و استاپ مکانیکی ضربه نزند. این طرح برای هر دربی مناسب نیست و باید با طول مسیر و ایمنی عبور هماهنگ شود.
طرح هوشمند انکودردار, مدل چهارم است و با دریافت اطلاعات موقعیت یا سرعت موتور, کنترل دقیق تری روی حرکت درب فراهم می کند. انکودر می تواند کاهش ناگهانی سرعت یا افزایش بار را تشخیص دهد و برد فرمان بر اساس تنظیمات, حرکت را متوقف یا معکوس کند. این ویژگی برای پروژه هایی که نرمی حرکت و تشخیص مانع اهمیت دارد مفید است, اما جای فتوسل را نمی گیرد. کابل انکودر باید از مسیرهای پرنویز و اتصالات ضعیف دور باشد تا اطلاعات موقعیت به درستی منتقل شود. تنظیم حساسیت نیز باید پس از نصب و با توجه به اصطکاک واقعی چرخ ها انجام شود.
طرح سنگین پرتردد و مدل صنعتی پیوسته کار
طرح سنگین پرتردد, مدل پنجم است و برای درب های بزرگ تر یا ساختمان هایی انتخاب می شود که دفعات باز و بسته شدن بیشتری دارند. موتور, گیربکس, یاتاقان و بدنه این مدل باید توان تحمل گرمای ناشی از کار متوالی را داشته باشند. استفاده از ریل فولادی, صفحه پایه تقویت شده و کابل با سطح مقطع مناسب در چنین پروژه ای ضروری است. ظرفیت بالاتر موتور نباید برای جبران خرابی چرخ یا شیب نامناسب مسیر استفاده شود, زیرا مقاومت دائمی همچنان دمای موتور را افزایش می دهد. قبل از انتخاب, میزان تردد در ساعات شلوغ و زمان استراحت میان چرخه ها باید بررسی شود.
طرح صنعتی پیوسته کار, مدل ششم است و برای ورودی هایی کاربرد دارد که توقف سیستم می تواند روند بهره برداری را مختل کند. این مدل ممکن است از موتور تقویت شده, تابلو کنترل مجزا, تهویه بهتر و تجهیزات ایمنی چندلایه استفاده کند. در پروژه صنعتی, طول درب, بادخور بودن سطح, شرایط گردوغبار و امکان سرویس دوره ای اهمیت بیشتری پیدا می کنند. نصب باید روی فونداسیون دقیق انجام شود و مسیر کابل, ارت و حفاظت الکتریکی مطابق بار واقعی انتخاب شود. استفاده از کنترل دسترسی, لبه ایمنی و سنسورهای مکمل نیز می تواند عملکرد سیستم را در محیط پرتردد قابل اطمینان تر کند.
- طرح استاندارد برای درب مسکونی با تردد معمول مناسب است.
- مدل کم ولتاژ امکان کنترل نرم و باتری پشتیبان را فراهم می کند.
- طرح پرسرعت به مسیر کاملاً تراز و توقف کنترل شده نیاز دارد.
- مدل انکودردار دقت موقعیت و تشخیص تغییر بار را افزایش می دهد.
- طرح سنگین و صنعتی برای تردد بالا و کارکرد پیوسته انتخاب می شود.

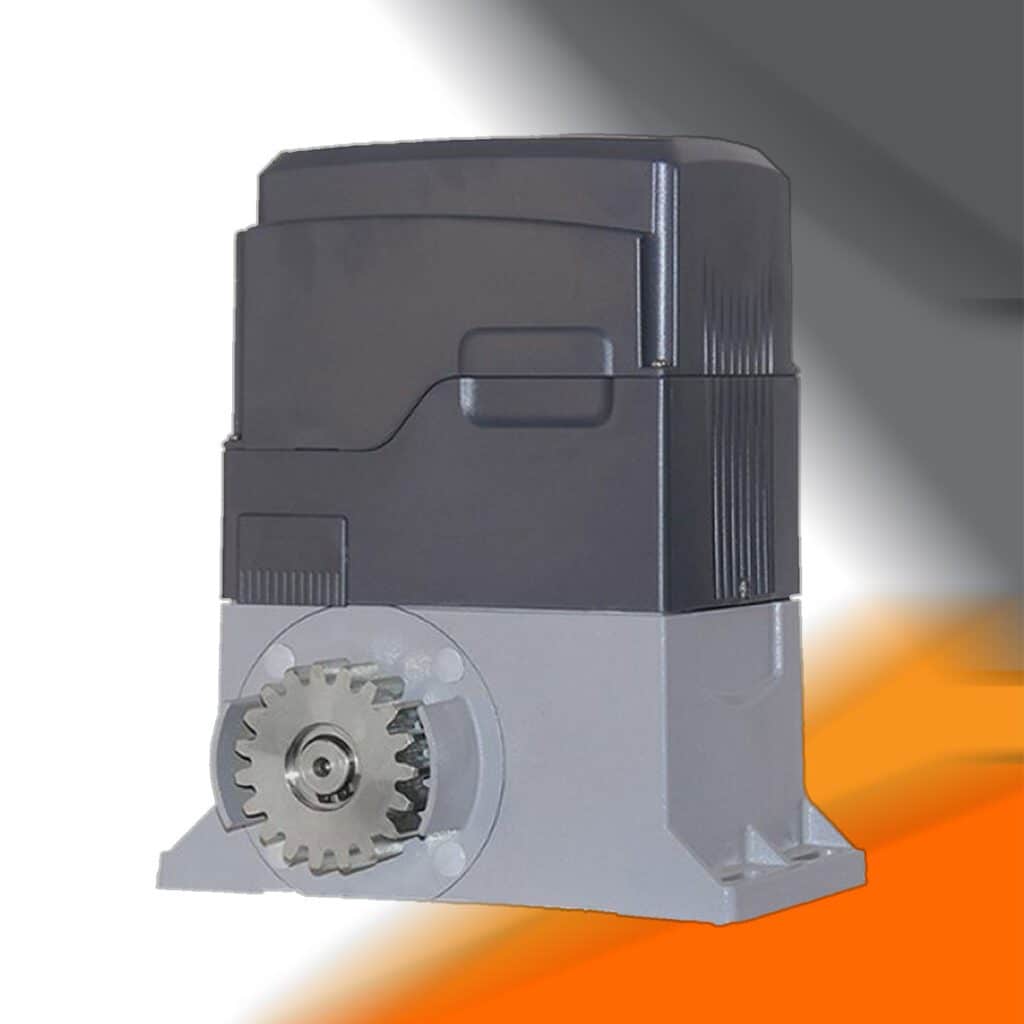

ساختار موتور, ریل دنده ای و اجزای کنترل حرکت
دوام جک درب کشویی از هماهنگی موتور, گیربکس, پینیون و ریل دنده ای به دست می آید. موتور نیروی چرخشی تولید می کند, گیربکس سرعت را کاهش می دهد و گشتاور لازم برای جابه جایی درب را در اختیار پینیون قرار می دهد. ریل باید در تمام طول مسیر با فاصله ثابت روی پینیون حرکت کند تا فشار عمودی به شفت گیربکس وارد نشود. برد فرمان نیز نقطه شروع, سرعت, توقف و واکنش تجهیزات ایمنی را مدیریت می کند. ضعف در هر بخش می تواند علائمی مشابه ایجاد کند؛ برای نمونه, حرکت منقطع ممکن است از خرابی برد, کثیفی سنسور, لقی ریل یا گیرکردن چرخ ناشی شود. به همین دلیل, کیفیت جک ریلی پارکینگ کشویی را نباید فقط از روی توان موتور ارزیابی کرد. متریال چرخ دنده, آب بندی پوسته, کیفیت پایه و دقت نصب نیز در عملکرد روزانه نقش تعیین کننده دارند.
اثر متریال گیربکس و پینیون بر انتقال نیرو
گیربکس سرعت بالای موتور را به حرکت آهسته تر و پرقدرت تبدیل می کند. کیفیت چرخ دنده ها, نوع روان کاری و دقت مونتاژ بر میزان لقی و صدای عملکرد اثر مستقیم دارند. اگر دندانه های داخلی ضعیف باشند, تغییر جهت های مکرر می تواند باعث ساییدگی و ضربه شود. پینیون خروجی نیز باید سختی و ابعاد متناسب با ریل داشته باشد تا نیرو روی سطح کافی پخش شود. استفاده از قطعات با متریال مقاوم در جک های سنگین اهمیت بیشتری دارد, زیرا نیروی شروع حرکت درب معمولاً از نیروی ادامه مسیر بالاتر است.
تنظیم ارتفاع موتور باید به گونه ای انجام شود که ریل وزن درب را روی پینیون منتقل نکند. وجود لقی کنترل شده میان دندانه ها اجازه می دهد ریل بدون فشار عمودی حرکت کند و تغییرات جزئی ناشی از انبساط یا نشست سازه را تحمل کند. فاصله بیش ازحد باعث ضربه و صدای تق تق می شود, در حالی که فشردگی زیاد جریان موتور و سایش دندانه را افزایش می دهد. صفحه پایه قابل تنظیم, اصلاح ارتفاع را ساده تر می کند. پس از نصب چند قطعه ریل, حرکت دستی درب باید کنترل شود تا پیوستگی درگیری دندانه ها در تمام مسیر تأیید شود.
تفاوت ریل فولادی و ریل پلیمری تقویت شده
ریل فولادی مقاومت مکانیکی بالایی دارد و برای درب های سنگین, تردد زیاد یا شرایطی که ضربه و تنش بیشتری وجود دارد مناسب است. این ریل معمولاً با جوش یا پایه های فلزی به بدنه درب متصل می شود و باید در برابر خوردگی محافظت شود. جوشکاری نامنظم می تواند ریل را تاب دهد و درگیری پینیون را مختل کند. قطعات ریل باید در امتداد یک خط نصب شوند و محل اتصال دو شاخه نیز بدون اختلاف ارتفاع باشد. کنترل پوشش ضدزنگ و کیفیت دندانه ها برای دوام در فضای باز اهمیت دارد.
ریل پلیمری تقویت شده معمولاً هسته فلزی یا ترکیب مقاومی دارد و در کاربردهای مسکونی, صدای حرکت را کاهش می دهد. اتصال آن با پیچ و پایه انجام می شود و تنظیم ارتفاع در برخی مدل ها ساده تر است. این ریل برای درب بسیار سنگین یا محیطی که ضربه مکانیکی بالایی دارد همیشه گزینه مطلوب نیست. تابش, تغییر دما و کیفیت پلیمر نیز بر عمر آن اثر می گذارند. انتخاب میان ریل فولادی و پلیمری باید بر اساس وزن درب, سرعت حرکت, شدت تردد و میزان اهمیت صدای کارکرد انجام شود, نه صرفاً تفاوت ظاهری آن ها.

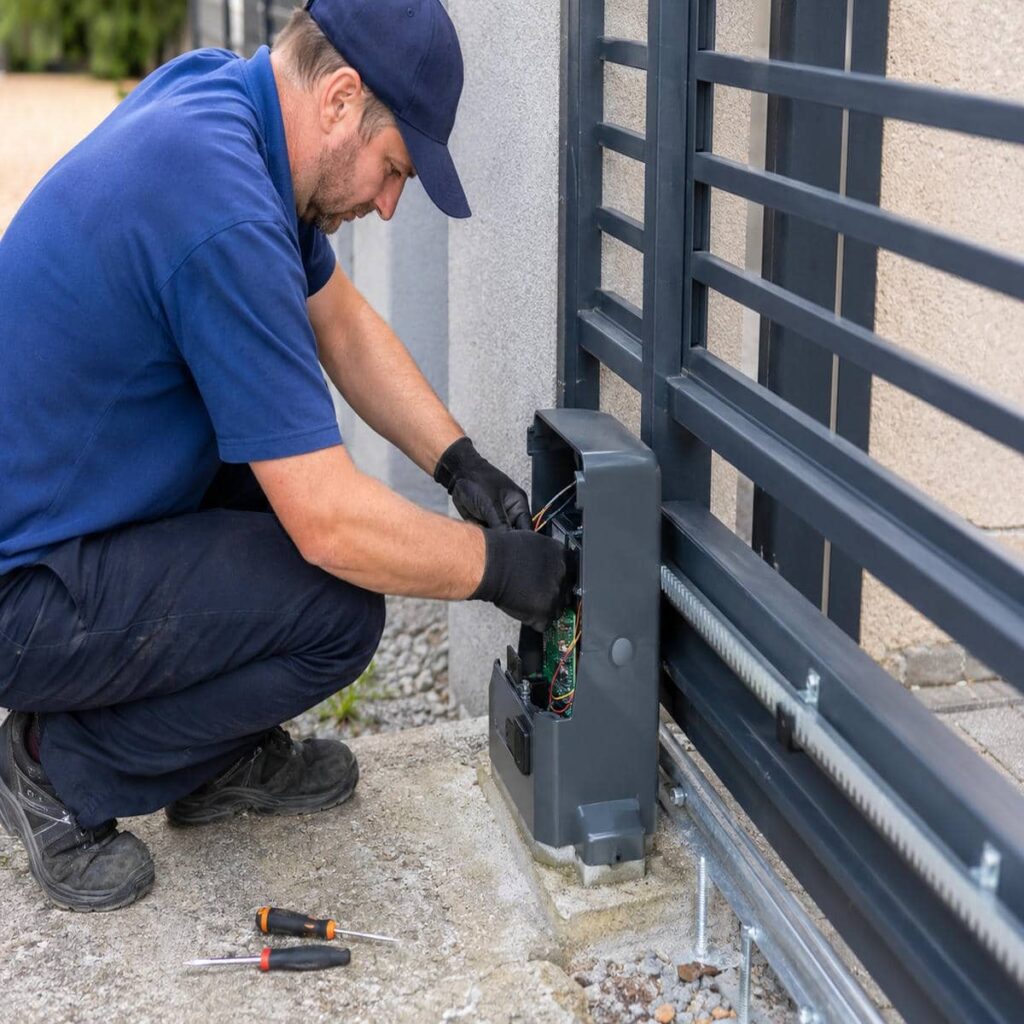

برد فرمان, سنسور توقف و تجهیزات ایمنی
برد فرمان زمان بازشدن, بسته شدن خودکار, سرعت آهسته و واکنش به فرمان های ریموت یا کنترل دسترسی را مدیریت می کند. مدل های پیشرفته تر امکان تنظیم گشتاور, تشخیص مانع و ثبت موقعیت را دارند. لیمیت سوئیچ مکانیکی با برخورد زبانه, نقطه توقف را مشخص می کند, در حالی که سنسور مغناطیسی بدون تماس فیزیکی عمل می کند و در محیط مرطوب استهلاک مکانیکی کمتری دارد. محل نصب زبانه یا آهنربا باید دقیق باشد تا موتور پیش از برخورد درب با استاپ, وارد مرحله کاهش سرعت و توقف شود.
فتوسل مسیر عبور را کنترل می کند و در صورت وجود مانع, از بسته شدن یا ادامه حرکت جلوگیری می کند. فلاشر وضعیت کارکرد را نشان می دهد و لبه ایمنی می تواند برخورد با مانع را سریع تر تشخیص دهد. در ورودی پرتردد, ترکیب چند تجهیز ایمنی از اتکا به یک سنسور جلوگیری می کند. سیم کشی تجهیزات باید در لوله محافظ انجام شود و اتصالات در برابر رطوبت عایق باشند. پس از پایان نصب, واکنش برد به قطع فتوسل, فعال شدن مانع و فرمان توقف باید در چند وضعیت آزمایش شود تا تنظیمات واقعی تأیید شوند.
- متریال گیربکس و پینیون بر لقی و عمر سیستم اثر دارد.
- ریل نباید وزن درب را به شفت موتور منتقل کند.
- ریل فولادی برای بار سنگین و ریل پلیمری برای حرکت کم صداتر مناسب است.
- سنسور مغناطیسی بدون تماس مکانیکی نقطه توقف را تشخیص می دهد.
- فتوسل و لبه ایمنی باید پس از نصب در شرایط واقعی آزمایش شوند.
اندازه گیری مسیر و اجرای استاندارد جک کشویی پارکینگ
انتخاب مدل مناسب باید با بررسی سازه درب و مسیر حرکت آغاز شود, زیرا قوی ترین موتور نیز نمی تواند نقص چرخ, ریل زمینی یا فونداسیون را بدون استهلاک جبران کند. وزن تقریبی درب, طول لنگه, میزان پرشدگی سطح, شیب مسیر و مقاومت شروع حرکت باید مشخص شوند. سپس محل قرارگیری موتور, ارتفاع ریل دنده ای و فضای لازم برای بازشدن کامل درب اندازه گیری می شود. صفحه پایه باید روی زیرسازی مقاوم و تراز نصب شود تا پینیون در تمام مسیر با ریل هم راستا بماند. کابل برق, فتوسل و تجهیزات فرمان نیز باید پیش از بتن ریزی یا تکمیل کف پیش بینی شوند. اجرای دقیق جک ریلی پارکینگ کشویی باعث کاهش جریان مصرفی, جلوگیری از سایش دندانه ها و افزایش تکرارپذیری نقطه توقف می شود. تست حرکت دستی درب پیش از نصب موتور, ساده ترین روش برای شناسایی مقاومت مکانیکی غیرعادی است.
بررسی وزن درب, چرخ ها و ریل زمینی
وزن درب از ابعاد فریم, ضخامت پروفیل, نوع ورق و اجزای تزئینی تأثیر می گیرد, اما عدد وزن به تنهایی برای انتخاب موتور کافی نیست. چرخ های فرسوده, بلبرینگ معیوب یا ریل زمینی کثیف می توانند نیروی لازم برای حرکت را چند برابر کنند. درب باید پیش از نصب موتور با فشار دست و بدون گیرکردن در تمام مسیر حرکت کند. اختلاف محسوس میان شروع و ادامه حرکت معمولاً نشانه ایراد در چرخ, تراز یا تجمع آلودگی است. رفع این نقص ها از انتخاب موتور بیش ازحد بزرگ و مصرف انرژی غیرضروری جلوگیری می کند.
ریل زمینی باید مستقیم, مقاوم و عاری از فرورفتگی باشد. نشست بخشی از کف باعث تغییر ارتفاع درب و فاصله ریل دنده ای از پینیون می شود. چرخ راهنما و رولر بالایی نیز باید لقی جانبی را کنترل کنند, اما نباید درب را تحت فشار شدید قرار دهند. در محیط باز, مسیر تخلیه آب و امکان تمیزکردن ریل باید در نظر گرفته شود. اگر درب کنسولی است, محاسبات بار و فاصله کالسکه ها اهمیت بیشتری پیدا می کند و ظرفیت موتور باید با مقاومت واقعی سیستم کنسولی هماهنگ شود.

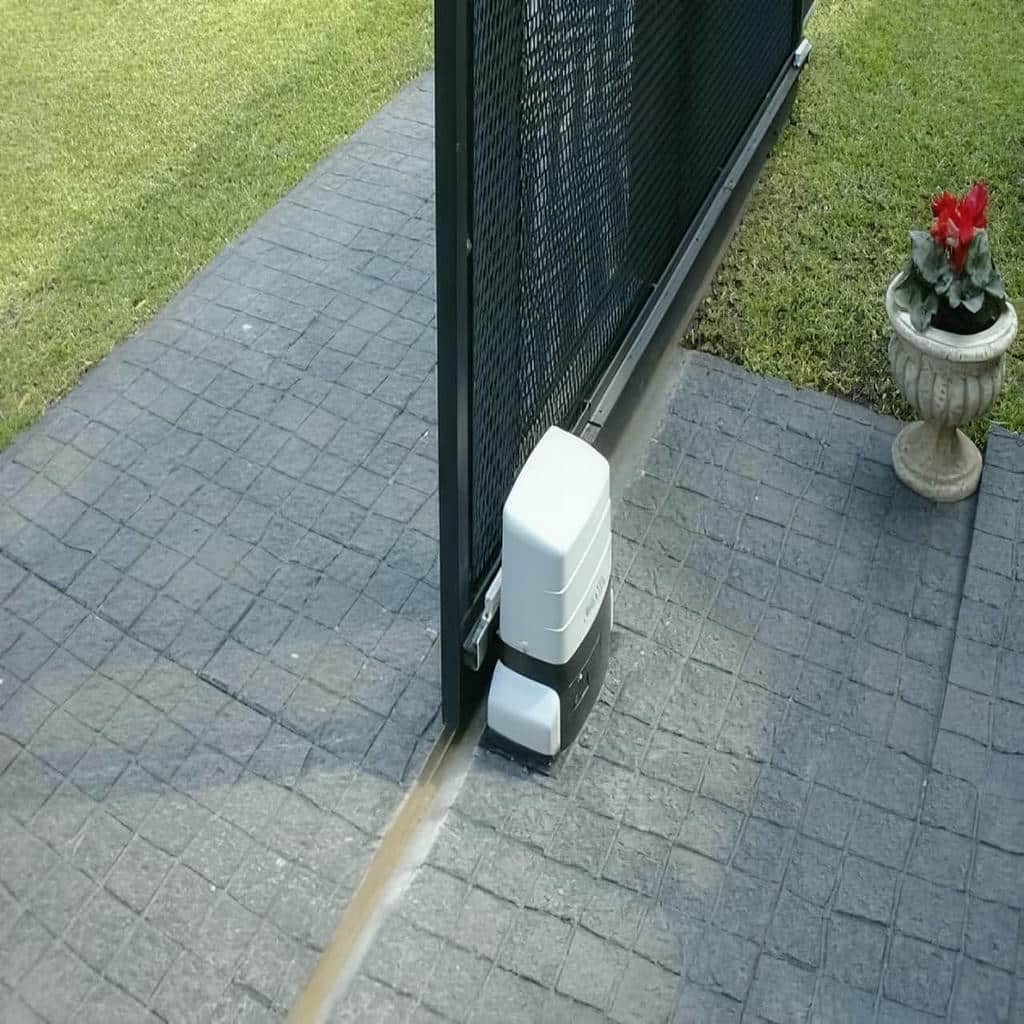

ساخت فونداسیون و تنظیم صفحه پایه موتور
فونداسیون موتور باید نیروی رفت وبرگشتی ناشی از شروع و توقف درب را بدون جابه جایی تحمل کند. صفحه پایه روی سطح تراز نصب می شود و پیچ های تنظیم باید امکان اصلاح محدود ارتفاع و راستا را فراهم کنند. محل پایه نباید در مسیر تجمع آب قرار گیرد و کابل ها بهتر است از داخل لوله مستقل وارد جعبه موتور شوند. فاصله موتور از درب باید با ابعاد پینیون و ریل هماهنگ باشد. نصب شتاب زده روی بتن ضعیف یا کف ناتراز, پس از مدتی باعث تغییر درگیری دندانه ها و ایجاد صدا می شود.
پس از تثبیت پایه, موتور به طور موقت نصب می شود تا ارتفاع مناسب ریل مشخص شود. قطعات ریل یکی یکی روی درب بسته می شوند و برای حفظ فاصله یکنواخت, نباید مستقیماً روی پینیون فشرده شوند. در محل اتصال قطعات, یک قطعه ریل کمکی می تواند هم راستایی دندانه ها را حفظ کند. پس از تکمیل مسیر, پیچ های موتور و ریل محکم می شوند و حرکت دستی دوباره آزمایش می شود. تنظیم نهایی باید امکان لقی اندک و ثابت را در تمام طول مسیر فراهم کند تا فشار عمودی به گیربکس وارد نشود.
تنظیم توقف, عیب یابی اولیه و آماده سازی تحویل
نقطه توقف باز و بسته باید به گونه ای تنظیم شود که درب پیش از واردکردن ضربه شدید به استاپ مکانیکی, سرعت خود را کاهش دهد. در مدل مکانیکی, زبانه لیمیت سوئیچ باید بدون فشار اضافی عمل کند و در مدل مغناطیسی, فاصله آهنربا از سنسور مطابق محدوده عملکرد باشد. زمان حرکت برد نباید جای تنظیم درست سنسور را بگیرد. پس از تنظیم, چند چرخه کامل انجام می شود تا تکرارپذیری توقف, صدای گیربکس و جریان موتور بررسی شوند. تغییر نقطه توقف در چرخه های متوالی می تواند نشانه لقی ریل یا مشکل سنسور باشد.
عیب یابی اولیه از بخش مکانیکی آغاز می شود. اگر موتور صدا دارد ولی درب حرکت نمی کند, خلاص کن, درگیری پینیون و مقاومت چرخ ها بررسی می شوند. اگر درب در نقطه مشخصی متوقف می شود, ناهم راستایی ریل یا تاب مسیر محتمل است. در صورت حرکت معکوس ناگهانی, تنظیم تشخیص مانع و عملکرد فتوسل کنترل می شود. پیش از تحویل, ریموت ها, خلاص کن دستی, فلاشر, سنسورها و بسته شدن خودکار آزمایش می شوند. ثبت تنظیمات برد و تحویل کلید خلاص کن, سرویس های بعدی را ساده تر می کند.
- درب پیش از نصب موتور باید به صورت دستی روان حرکت کند.
- فونداسیون تراز از تغییر فاصله پینیون و ریل جلوگیری می کند.
- قطعات ریل باید بدون اختلاف ارتفاع به یکدیگر متصل شوند.
- لیمیت سوئیچ باید پیش از ضربه شدید به استاپ عمل کند.
- ثبت تنظیمات برد, عیب یابی و تعمیر آینده را سریع تر می کند.
قیمت, سفارش, نگهداری و خدمات سازه سنتر
قیمت جک ریلی به ظرفیت موتور, نوع گیربکس, جنس ریل, امکانات برد و تجهیزات ایمنی وابسته است و بدون شناخت شرایط درب نمی توان آن را به درستی مقایسه کرد. یک مدل مسکونی استاندارد از نظر چرخه کاری و متریال داخلی با موتور پرتردد یا صنعتی تفاوت دارد. نیاز به باتری پشتیبان, کنترل تلفنی, لبه ایمنی, ریموت اضافه یا اصلاح زیرسازی نیز دامنه سفارش را تغییر می دهد. هزینه اجرا زمانی قابل ارزیابی است که وضعیت ریل زمینی, چرخ ها, محل برق و فونداسیون مشخص باشد. سازه سنتر در پیشنهاد فنی, ظرفیت اسمی موتور را تنها معیار قرار نمی دهد و مقاومت واقعی حرکت, طول درب و تعداد تردد را نیز بررسی می کند. نگهداری منظم پس از نصب, از افزایش صدا, فشار روی گیربکس و توقف ناگهانی سیستم جلوگیری می کند و هزینه تعمیرات غیرضروری را کاهش می دهد.
عوامل فنی موثر بر قیمت جک ریلی
ظرفیت جابه جایی, چرخه کاری و نوع موتور از عوامل اصلی هستند. مدل کم ولتاژ با باتری پشتیبان, مدل پرسرعت, جک انکودردار و موتور صنعتی از نظر مدار کنترل و ساختار مکانیکی یکسان نیستند. متریال گیربکس, کیفیت پینیون و درجه حفاظت پوسته نیز بر دوام و هزینه تولید اثر می گذارند. در کنار موتور, طول و جنس ریل دنده ای باید متناسب با درب تعیین شود. مقایسه دو محصول زمانی معتبر است که تجهیزات همراه, ظرفیت واقعی و سطح خدمات فنی آن ها مشابه باشد.
شرایط نصب بخش دیگری از هزینه را شکل می دهد. ساخت فونداسیون, اصلاح مسیر درب, تعویض چرخ, کابل کشی, نصب فتوسل یا افزودن کنترل دسترسی می تواند حجم اجرا را تغییر دهد. اگر ریل زمینی آسیب دیده باشد, نصب مستقیم موتور مشکل را پنهان می کند و هزینه تعمیر بعدی را افزایش می دهد. بسته بندی و ارسال نیز باید از موتور, برد و ریل در برابر ضربه محافظت کند. بنابراین استعلام دقیق باید شامل مشخصات کامل تجهیزات و حدود خدمات باشد, نه فقط نام جک یا توان اعلامی آن.
مراحل سفارش و تطبیق تجهیزات با درب
سفارش حرفه ای با ارائه طول و وزن تقریبی درب, عکس مسیر حرکت, نوع ریل زمینی و میزان تردد آغاز می شود. محل نصب موتور, فاصله تا برق و فضای بازشدن کامل نیز باید مشخص شوند. اگر پروژه به باتری, کنترل از راه دور, اتصال به سامانه دسترسی یا سرعت خاص نیاز دارد, این موارد پیش از انتخاب برد اعلام می شوند. بر اساس اطلاعات جمع آوری شده, ظرفیت موتور, جنس ریل و تجهیزات ایمنی تعیین می شوند. این روند احتمال انتخاب موتور ضعیف یا خرید امکانات غیرضروری را کاهش می دهد.
پس از انتخاب, فهرست سفارش شامل موتور, صفحه پایه, ریل دنده ای, فتوسل, فلاشر, ریموت و متعلقات اتصال ثبت می شود. سازه سنتر می تواند هماهنگی ولتاژ, برد, سنسور و تجهیزات جانبی را پیش از ارسال بررسی کند. بسته بندی موتور و برد باید جدا از قطعات سنگین ریل انجام شود تا ضربه مستقیم به مدار وارد نشود. زمان نصب نیز بهتر است پس از تکمیل فونداسیون و رفع ایرادهای مکانیکی درب تعیین شود. ثبت مدل قطعات و مشخصات برد, پیگیری خدمات و تأمین قطعه سازگار را ساده تر می کند.
نگهداری دوره ای و تعمیر اصولی سیستم
نگهداری شامل تمیزکردن ریل زمینی, بررسی فاصله ریل دنده ای و پینیون, کنترل پیچ های پایه و آزمایش فتوسل است. صدای غیرعادی, حرکت ضربه ای یا کاهش سرعت باید زود بررسی شود, زیرا ممکن است از شل شدن ریل یا خرابی چرخ ناشی شده باشد. پوسته موتور و مسیر ورود کابل نیز باید از نظر نفوذ آب کنترل شوند. روان کاری بدون توجه به دستور سازنده می تواند گردوغبار را جذب کند و وضعیت حرکت را بدتر کند. برنامه بازدید باید با میزان تردد و شرایط محیطی تنظیم شود.
تعمیر اصولی با جداکردن ایراد مکانیکی از خطای الکتریکی انجام می شود. ابتدا روان بودن درب و وضعیت خلاص کن بررسی می شود, سپس برق ورودی, فیوز, برد, سنسورها و موتور آزمایش می شوند. تعویض مستقیم برد یا موتور بدون یافتن علت اصلی ممکن است خرابی را تکرار کند. پس از تعمیر, نقطه توقف, تشخیص مانع و حرکت دستی اضطراری دوباره تنظیم می شوند. خدمات فنی مؤثر باید عملکرد کامل سیستم را بازگرداند و فقط قطعه معیوب را بدون کنترل ریشه مشکل جایگزین نکند.
- قیمت به ظرفیت موتور, نوع کنترل و جنس ریل وابسته است.
- اصلاح زیرسازی و چرخ ها باید پیش از نصب موتور انجام شود.
- اطلاعات دقیق درب, خطای سفارش را کاهش می دهد.
- قطعات سنگین ریل باید جدا از برد و موتور بسته بندی شوند.
- نگهداری منظم از افزایش صدا و خرابی گیربکس جلوگیری می کند.
ظرفیت باید بر اساس وزن واقعی درب, طول لنگه, اصطکاک چرخ ها, شیب مسیر و تعداد تردد انتخاب شود. توان اسمی بالا نمی تواند خرابی ریل زمینی یا بلبرینگ معیوب را جبران کند. درب باید پیش از نصب موتور به صورت دستی و بدون گیرکردن حرکت کند. برای ورودی پرتردد, علاوه بر وزن باید چرخه کاری و تحمل حرارتی موتور نیز بررسی شود تا سیستم در حرکت های متوالی دچار توقف یا افزایش دمای غیرعادی نشود.
ریل فولادی برای درب های سنگین و تردد بالا مقاومت بیشتری دارد, اما باید در برابر خوردگی محافظت و با دقت هم راستا شود. ریل پلیمری تقویت شده صدای کمتری تولید می کند و برای بسیاری از درب های مسکونی مناسب است. انتخاب درست به وزن درب, سرعت موتور, شرایط محیطی و شدت استفاده بستگی دارد. در هر دو نوع, فاصله دندانه ها با پینیون باید ثابت باشد و ریل نباید وزن درب را روی شفت گیربکس منتقل کند.
موتور به فونداسیون مقاوم, تراز و دارای صفحه پایه قابل تنظیم نیاز دارد. محل نصب نباید در معرض تجمع آب باشد و لوله های برق و سنسورها باید پیش از تکمیل کف پیش بینی شوند. ریل زمینی و چرخ های درب نیز باید سالم و مستقیم باشند. پس از نصب موتور, ریل دنده ای با فاصله کنترل شده روی پینیون تنظیم می شود. زیرسازی ضعیف یا ناتراز به مرور باعث تغییر درگیری دندانه ها, افزایش صدا و فشار جانبی به گیربکس خواهد شد.
طول و وزن تقریبی درب, نوع سازه, وضعیت چرخ ها, تعداد تردد, عکس مسیر حرکت و محل نصب موتور باید ارائه شود. نیاز به باتری پشتیبان, سرعت بالا, کنترل تلفنی یا تجهیزات ایمنی اضافه نیز باید مشخص باشد. این اطلاعات کمک می کند ظرفیت موتور, نوع ریل و امکانات برد به درستی انتخاب شوند. خرید صرفاً بر اساس ظاهر پوسته یا یک عدد تبلیغاتی ممکن است به ناسازگاری موتور با مقاومت واقعی درب و افزایش هزینه اجرا منجر شود.
ظرفیت موتور, چرخه کاری, نوع گیربکس, برد فرمان, انکودر, باتری پشتیبان و جنس ریل از عوامل اصلی هستند. وضعیت محل نصب نیز بر هزینه اثر دارد؛ زیرا ممکن است فونداسیون, کابل کشی, تعویض چرخ یا اصلاح ریل زمینی لازم باشد. تجهیزات جانبی مانند فتوسل, فلاشر, ریموت و کنترل دسترسی نیز بخشی از سفارش هستند. برای مقایسه دقیق, باید پکیج کامل تجهیزات و خدمات با مشخصات یکسان بررسی شود.
صدای غیرعادی, کاهش سرعت, توقف در نقطه مشخص, حرکت معکوس بدون مانع یا تغییر محل توقف از نشانه های نیاز به بررسی هستند. عیب یابی باید از روان بودن درب و وضعیت ریل آغاز شود و سپس برق, برد, سنسورها و موتور کنترل شوند. بسیاری از مشکلات ظاهراً الکتریکی از شل شدن ریل یا خرابی چرخ ناشی می شوند. ادامه کار در این وضعیت فشار روی گیربکس را افزایش می دهد و می تواند خرابی گسترده تری ایجاد کند.
جمع بندی
انتخاب میان 6 طرح جک ریلی پارکینگ کشویی باید بر پایه وزن درب, طول مسیر, چرخه کاری, جنس ریل و نوع کنترل حرکت انجام شود. مدل استاندارد برای تردد معمول مناسب است, در حالی که طرح کم ولتاژ, پرسرعت, انکودردار, سنگین یا صنعتی برای نیازهای متفاوت طراحی شده اند. کیفیت گیربکس و پینیون تنها زمانی به عملکرد پایدار منجر می شود که ریل زمینی سالم, چرخ ها روان و فونداسیون موتور تراز باشد. تنظیم فاصله ریل دنده ای, نصب صحیح لیمیت سوئیچ و آزمایش فتوسل نیز از ضربه, سایش و برخورد جلوگیری می کند. نگهداری دوره ای باید شامل کنترل پیچ ها, تمیزکردن مسیر, بررسی کابل و شنیدن تغییرات صدای موتور باشد. سازه سنتر با بررسی مشخصات فنی, تصاویر محل و میزان تردد, امکان انتخاب دقیق تر تجهیزات و کاهش خطای اجرا را فراهم می کند. برای مشاوره تخصصی, سفارش جک ریلی پارکینگ کشویی یا استعلام قیمت روز, اطلاعات کامل درب و شرایط نصب را ارسال کنید تا پکیج پیشنهادی از نظر ظرفیت, ایمنی و خدمات قابل اتمینان باشد.
