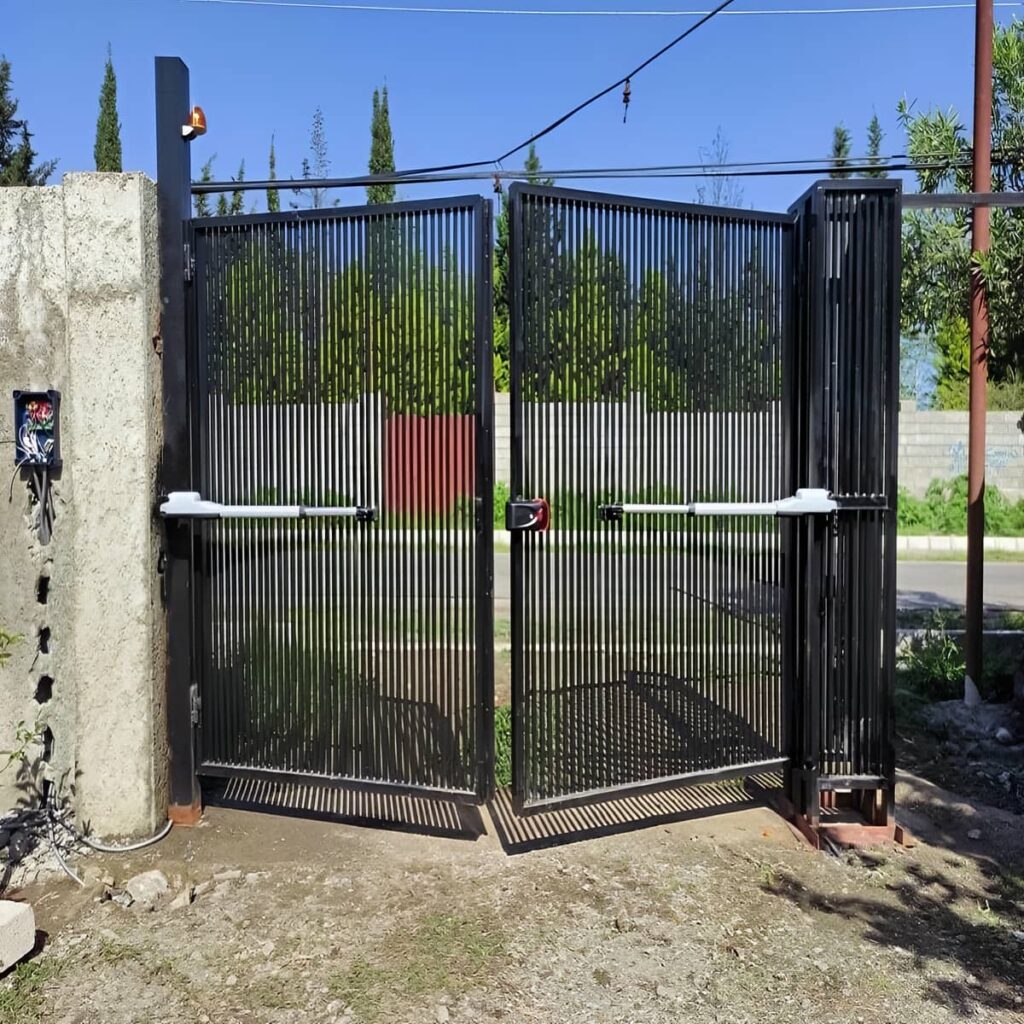

14 مدل موتور جک پارکینگی بازویی
انتخاب توان موتور متناسب با وزن لنگه و استفاده از گیربکس دارای چرخ دنده مقاوم, حرکت درب را یکنواخت می کند و فشار فرسایشی وارد بر شفت, بوش و براکت را کاهش می دهد. موتور جک پارکینگی بازویی نیروی الکتریکی را از طریق مجموعه روتور, گیربکس و پیچ انتقال به حرکت خطی تبدیل می کند تا لنگه درب با سرعت و زاویه کنترل شده باز یا بسته شود. میان 14 مدل کاربردی, تفاوت ها فقط به ظاهر پوسته یا ابعاد بدنه مربوط نیستند و ولتاژ تغذیه, گشتاور, طول کورس, نوع سیم پیچ, جنس چرخ دنده, انکودر, حفاظت حرارتی و امکان اتصال باتری نیز عملکرد روزانه را تغییر می دهند. انتخاب موتور ضعیف می تواند باعث داغ شدن, توقف زیر بار, کندی حرکت یا استهلاک سریع گیربکس شود؛ در مقابل, موتور بیش ازحد قدرتمند نیز در صورت تنظیم نادرست, فشار ضربه ای بیشتری به لولا و استاپ وارد می کند. موتور جک پارکینگی بازویی مناسب باید با وزن و عرض هر لنگه, عمق ستون, بادگیری, تعداد تردد و نوع برد فرمان هماهنگ باشد. قیمت نهایی به ساختار موتور, متریال قطعات, تجهیزات کنترلی, بسته بندی, نصب و خدمات وابسته است. سازه سنتر با برسی شرایط واقعی درب, انتخاب موتور را بر پایه ظرفیت مفید, دوام و تعمیرپذیری انجام می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| توان و گشتاور | توان موتور باید گشتاور لازم برای حرکت وزن لنگه, غلبه بر اصطکاک لولا و تحمل فشار باد را بدون افزایش دمای غیرعادی فراهم کند. | توان اسمی همراه با عرض درب و زاویه نصب بازو بررسی شود. |
| ولتاژ تغذیه | موتور کم ولتاژ امکان کنترل نرم و باتری پشتیبان را ساده تر می کند, در حالی که موتور برق شهری ساختار تغذیه و حفاظت متفاوتی دارد. | نوع برد فرمان و نیاز به عملکرد اضطراری پیش از انتخاب مشخص گردد. |
| جنس سیم پیچ | کیفیت سیم پیچ و عایق حرارتی بر راندمان, تحمل تردد, دمای پوسته و دوام موتور در استفاده متوالی اثر مستقیم دارد. | ظرفیت حرارتی با تعداد چرخه های روزانه هماهنگ باشد. |
| ساختار گیربکس | چرخ دنده, یاتاقان و روان کار گیربکس سرعت موتور را کاهش می دهند و گشتاور لازم را به شفت انتقال می دهند. | لقی, متریال و امکان تأمین قطعه در مقایسه مدل ها بررسی شوند. |
| طول کورس | کورس بازو محدوده جابه جایی شفت, محل براکت و زاویه بازشدن لنگه را تعیین می کند و باید با عمق ستون هماهنگ باشد. | کورس بلند جایگزین توان یا گیربکس قوی تر نیست. |
| انکودر | انکودر اطلاعات موقعیت و سرعت را به برد می فرستد تا توقف نرم, تشخیص افزایش بار و نقطه پایان حرکت دقیق تر کنترل شوند. | مدل انکودردار باید با برد سازگار و کابل حسگر محافظت شده باشد. |
| حفاظت حرارتی | ترموستات یا مدار محدودکننده دما از ادامه کار موتور در شرایط بار سنگین, گیرکردن درب یا تردد فشرده جلوگیری می کند. | فعال شدن مکرر حفاظت نشانه نیاز به عیب یابی مکانیکی است. |
| پوسته و آب بندی | پوسته مقاوم, گلند کابل و درزهای آب بندی شده از سیم پیچ, گیربکس و اتصالات در برابر رطوبت و گردوغبار محافظت می کنند. | موتور در محل تجمع آب یا شست وشوی مستقیم نصب نشود. |
| نگهداری و تعمیر | کنترل صدا, دما, جریان, لقی شفت و وضعیت کابل باعث می شود فرسودگی موتور پیش از خرابی کامل شناسایی شود. | هر تغییر در سرعت یا صدای موتور سریع بررسی گردد. |
اطلاعات تماس
شناخت فنی 14 مدل موتور جک بازویی
موتورهای جک بازویی را باید بر اساس ولتاژ, ساختار گیربکس, ظرفیت حرارتی و روش کنترل حرکت دسته بندی کرد. برخی مدل ها برای درب سبک و تردد محدود طراحی شده اند و گروهی دیگر سیم پیچ, یاتاقان و چرخ دنده مقاوم تری برای لنگه سنگین یا چرخه کاری بیشتر دارند. موتور کم ولتاژ امکان کنترل سرعت و اتصال باتری را فراهم می کند, در حالی که نمونه برق شهری مدار ساده تر و ویژگی های حفاظتی متفاوتی دارد. مدل انکودردار اطلاعات دقیق تری از موقعیت ارائه می دهد و موتور دارای گیربکس تقویت شده گشتاور بیشتری را با لقی کنترل شده انتقال می دهد. سازه سنتر هنگام مقایسه مدل ها, عدد توان را جدا از کورس, زاویه براکت, وزن درب و کیفیت لولا بررسی نمی کند تا موتور برای جبران نقص سازه ای انتخاب نشود.

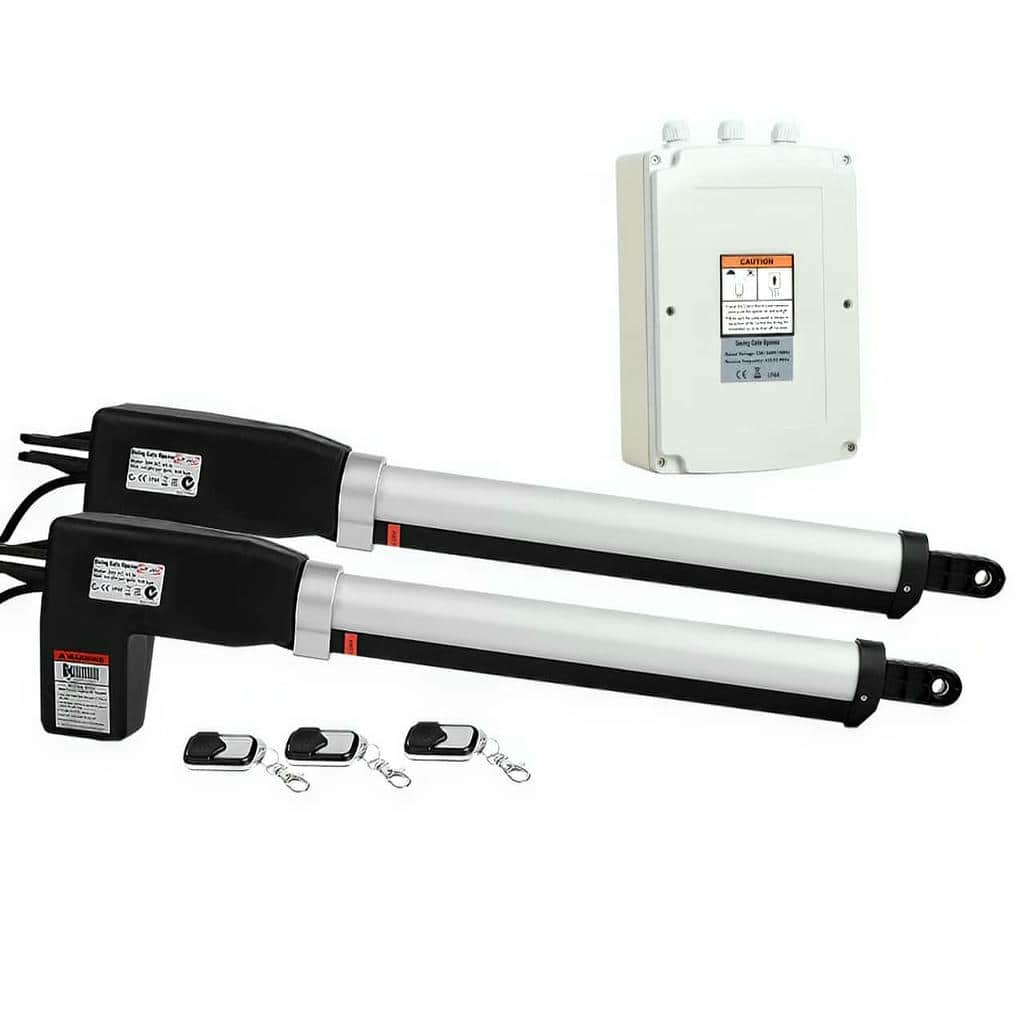

موتور کم ولتاژ, برق شهری و باتری پذیر

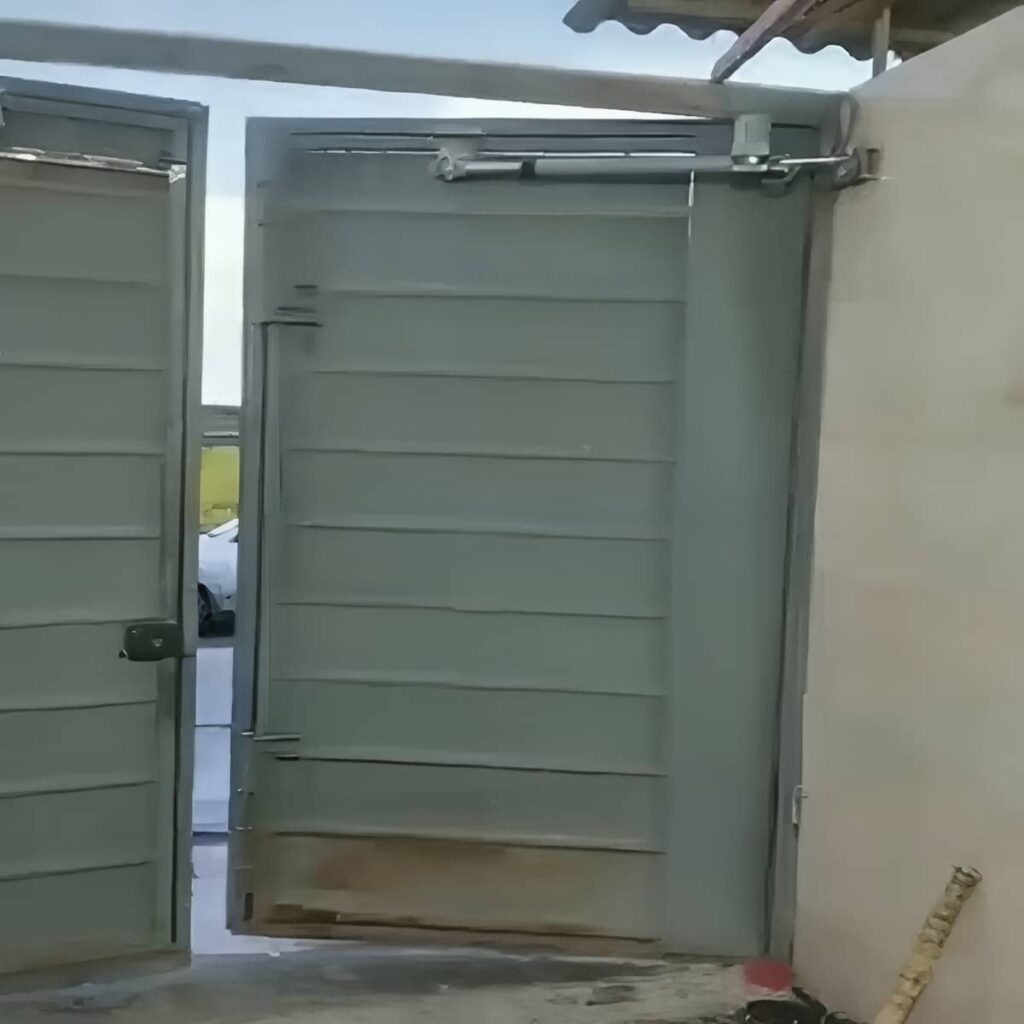

مدل نخست موتور کم ولتاژ است که همراه منبع تغذیه و برد الکترونیکی کار می کند. کنترلر می تواند ولتاژ یا جریان را در شروع حرکت تدریجی افزایش دهد تا شفت بدون ضربه به لنگه نیرو وارد کند. کاهش سرعت پیش از استاپ نیز فشار انتهای کورس را محدود می سازد. این ساختار برای درب های مسکونی و ورودی هایی مناسب است که حرکت نرم و امکان تنظیم دقیق اهمیت دارد. منبع تغذیه باید جریان راه اندازی موتور را بدون افت محسوس تأمین کند و کابل نیز با فاصله نصب هماهنگ انتخاب شود.

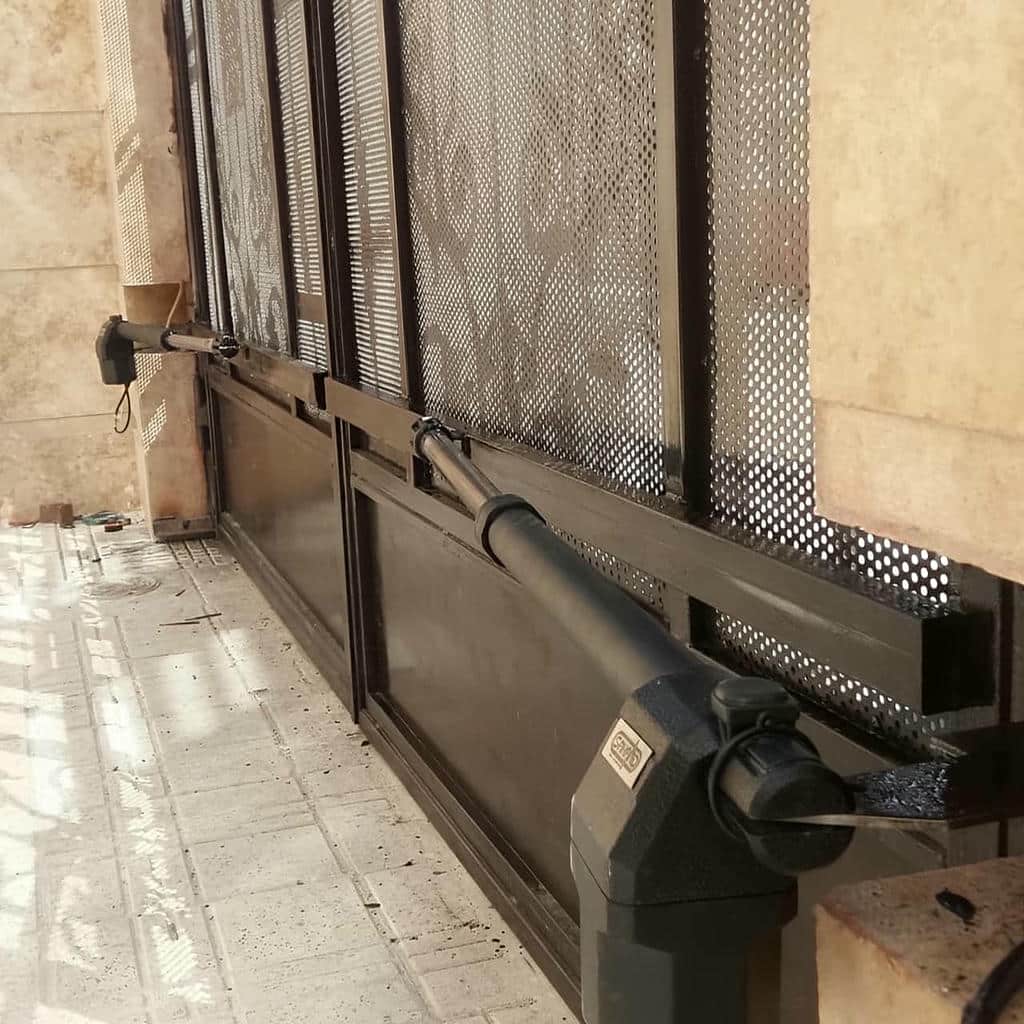

مدل دوم با برق شهری کار می کند و ساختار تغذیه مستقیم تری دارد. این موتور می تواند گشتاور پایداری ایجاد کند, اما کیفیت سیم پیچ, خازن, یاتاقان و حفاظت حرارتی در آن اهمیت بالایی دارد. مدل سوم باتری پذیر است و در کنار موتور کم ولتاژ, هنگام قطع برق چند چرخه ضروری را فراهم می کند. ظرفیت باتری باید با مصرف موتور, وزن درب و تعداد حرکت مورد انتظار هماهنگ باشد. باتری بدون آزمون دوره ای قابل اتکا نیست و شارژر, اتصالات و محل نصب آن باید از رطوبت و گرمای شدید محافظت شوند.
موتور کورس کوتاه, کورس بلند و تلسکوپی
مدل چهارم برای بازوی کورس کوتاه طراحی می شود و در درب هایی کاربرد دارد که ستون کم عمق, عرض لنگه محدود و زاویه بازشوی متعارف دارند. بدنه کوتاه تر فضای نصب کمتری می خواهد, اما محل براکت باید دقیق محاسبه شود تا موتور در بخش مؤثر کورس کار کند. اگر پایه ها بیش ازحد نزدیک یا دور باشند, شفت پیش از رسیدن درب به استاپ به محدودیت مکانیکی می رسد. در چنین شرایطی افزایش زمان کار موتور, فشار بیشتری به گیربکس و پیچ انتقال وارد می کند.
مدل پنجم برای بازوی کورس بلند ساخته می شود و در لنگه های عریض یا ستون عمیق تر کاربرد دارد. مدل ششم ساختار تلسکوپی دارد و با چند بخش متحرک, دامنه حرکت مناسب را در بدنه ای جمع وجور ایجاد می کند. شفت بلند باید قطر و آلیاژ مقاومی داشته باشد تا زیر بار خم نشود. ساختار تلسکوپی نیز به بوش, آب بند و تمیزی سطح حساس تر است. کورس بیشتر به معنای گشتاور بالاتر نیست و موتور, گیربکس و زاویه نصب همچنان باید جداگانه ارزیابی شوند.

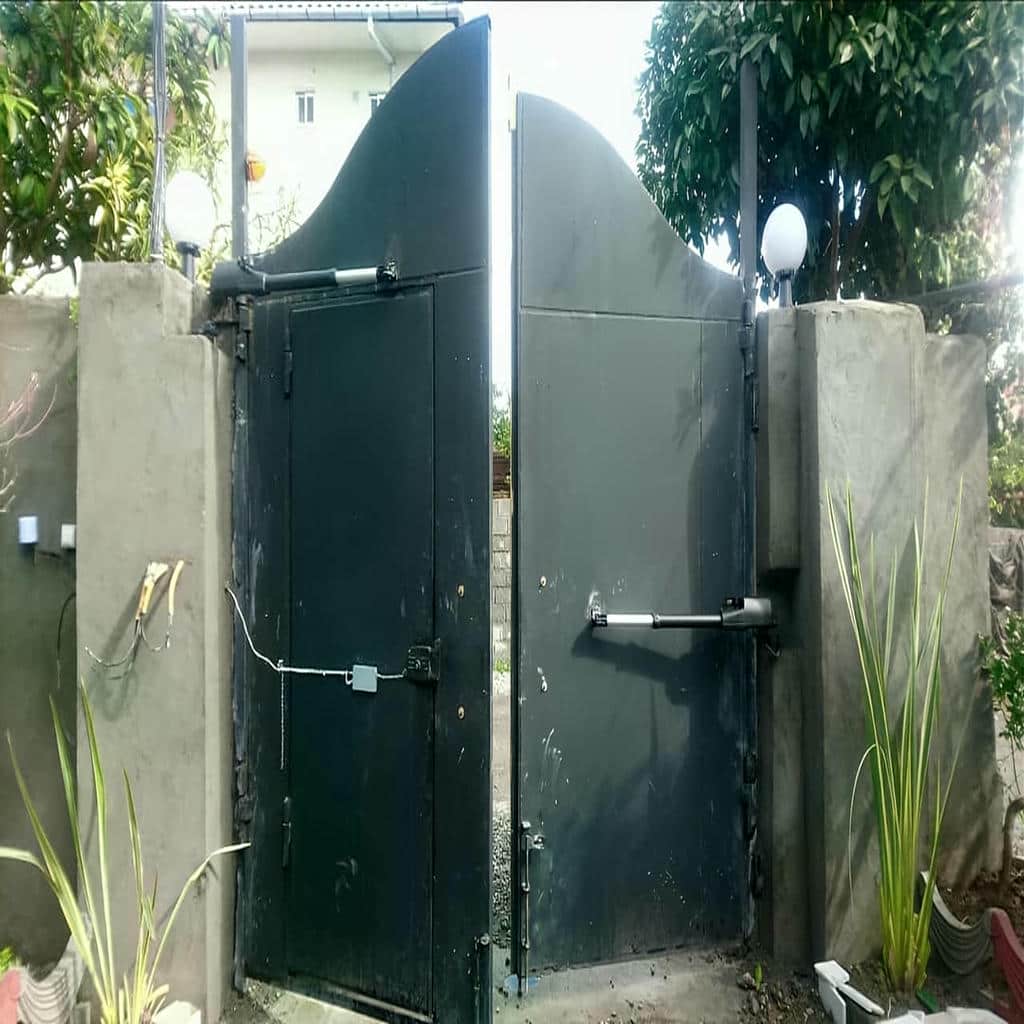

موتور انکودردار, هوشمند و دوربالا
مدل هفتم دارای انکودر است و سرعت یا موقعیت محور را به برد فرمان گزارش می دهد. کنترلر با این داده می تواند کاهش سرعت, نقطه توقف و افزایش غیرعادی بار را دقیق تر تشخیص دهد. این ویژگی برای دربی مفید است که تکرارپذیری حرکت و توقف نرم اهمیت بالایی دارد. کابل انکودر باید از نویز موتور و رطوبت محافظت شود و سوکت آن نیز اتصال پایدار داشته باشد. انکودر جای فتوسل و استاپ مکانیکی را نمی گیرد و فقط اطلاعات حرکتی دقیق تری در اختیار برد می گذارد.
مدل هشتم با برد هوشمند و کنترل تطبیقی نیرو کار می کند و مدل نهم دور بالاتری برای کاهش زمان بازشدن دارد. افزایش سرعت باید همراه کنترل شتاب و ترمز نرم باشد, زیرا انرژی حرکتی لنگه در سرعت بالا بیشتر می شود. موتور دوربالا روی درب سنگین یا دارای لولای نامناسب می تواند ضربه و دمای بیشتری ایجاد کند. مدل هوشمند نیز فقط در صورتی عملکرد دقیق دارد که داده انکودر, جریان موتور و وضعیت مکانیکی درب صحیح باشند. تنظیمات باید پس از نصب و بر اساس بار واقعی انجام شوند.

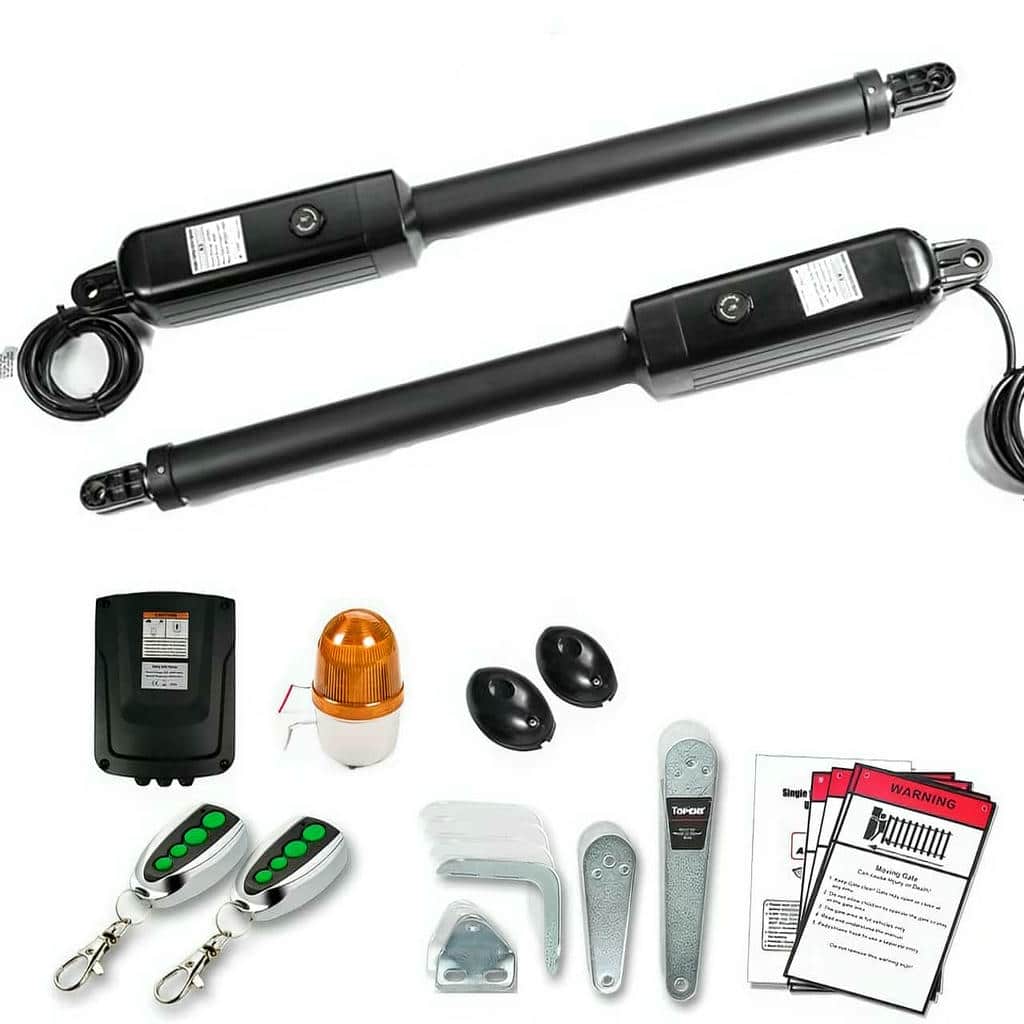

موتور گیربکس تقویت شده, کم صدا و پرتردد
مدل دهم گیربکس تقویت شده دارد و برای لنگه سنگین تر یا دربی مناسب است که در شروع حرکت گشتاور بیشتری نیاز دارد. ضخامت چرخ دنده, جنس محور و ظرفیت یاتاقان در این مدل افزایش پیدا می کنند. مدل یازدهم با دقت بیشتر درگیری دندانه ها, بوش مناسب و پوسته صلب, صدای کمتری تولید می کند. صدای پایین فقط به موتور وابسته نیست و راستای براکت, لقی پین و وضعیت لولا نیز در نتیجه نهایی مؤثر هستند. گیربکس قوی نباید برای جبران افتادگی درب استفاده شود.

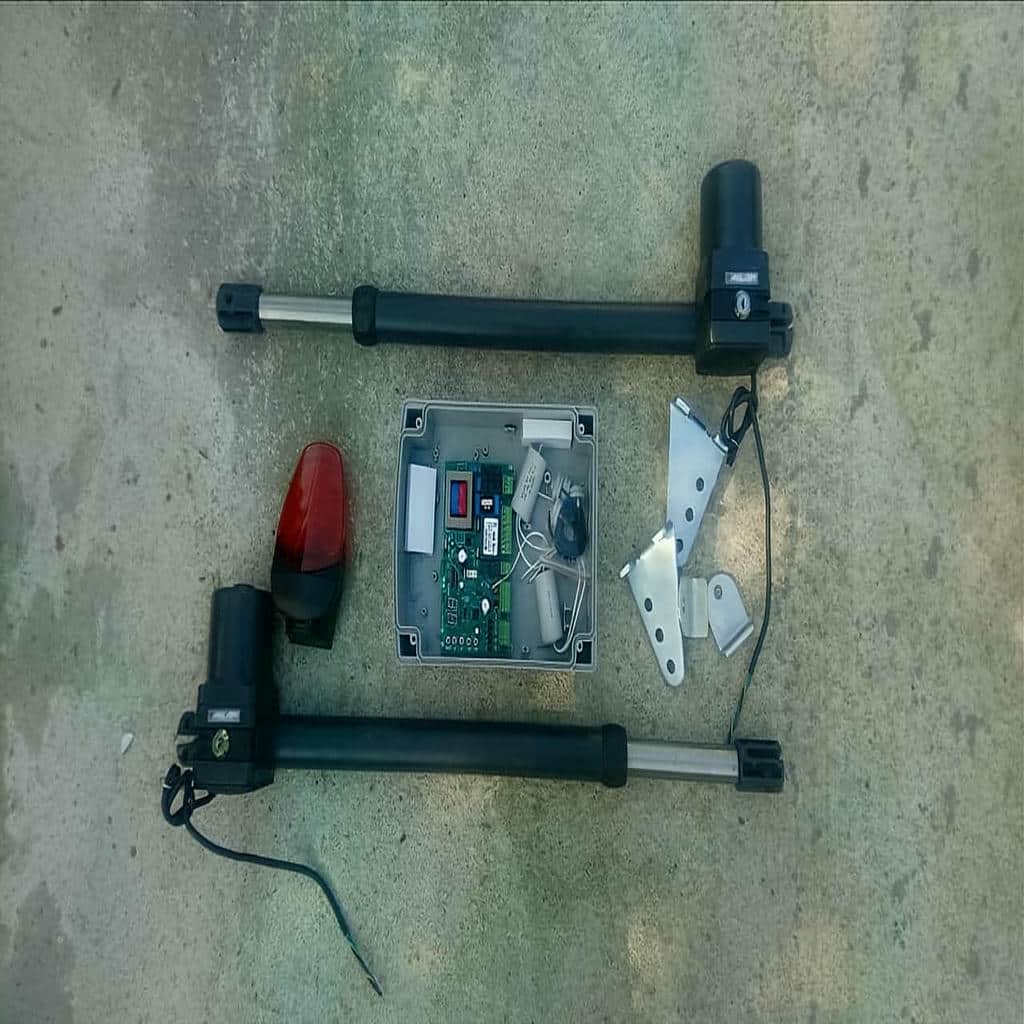

مدل دوازدهم برای تردد بیشتر طراحی می شود و سیم پیچ, تهویه و حفاظت حرارتی آن باید چرخه کاری بالاتری را تحمل کنند. مدل سیزدهم پوسته آب بندی شده و مدل چهاردهم ساختار تعمیرپذیر با دسترسی بهتر به موتور, خازن, یاتاقان و گیربکس دارد. در مدل پرتردد, زمان استراحت میان چرخه ها و دمای محیط اهمیت دارد. در مدل آب بندی شده نیز جلوگیری از نفوذ رطوبت نباید باعث حبس کامل گرما شود. تعمیرپذیری مناسب, هزینه نگهداری و زمان توقف سیستم را کاهش می دهد.
- موتور کم ولتاژ برای کنترل نرم و باتری مناسب است.
- کورس بازو باید با عمق ستون و عرض لنگه هماهنگ باشد.
- انکودر مکمل فتوسل و استاپ مکانیکی است.
- مدل دوربالا به کنترل شتاب و توقف دقیق نیاز دارد.
- گیربکس تقویت شده نباید نقص لولا را جبران کند.
- موتور پرتردد به ظرفیت حرارتی و تهویه مناسب نیاز دارد.

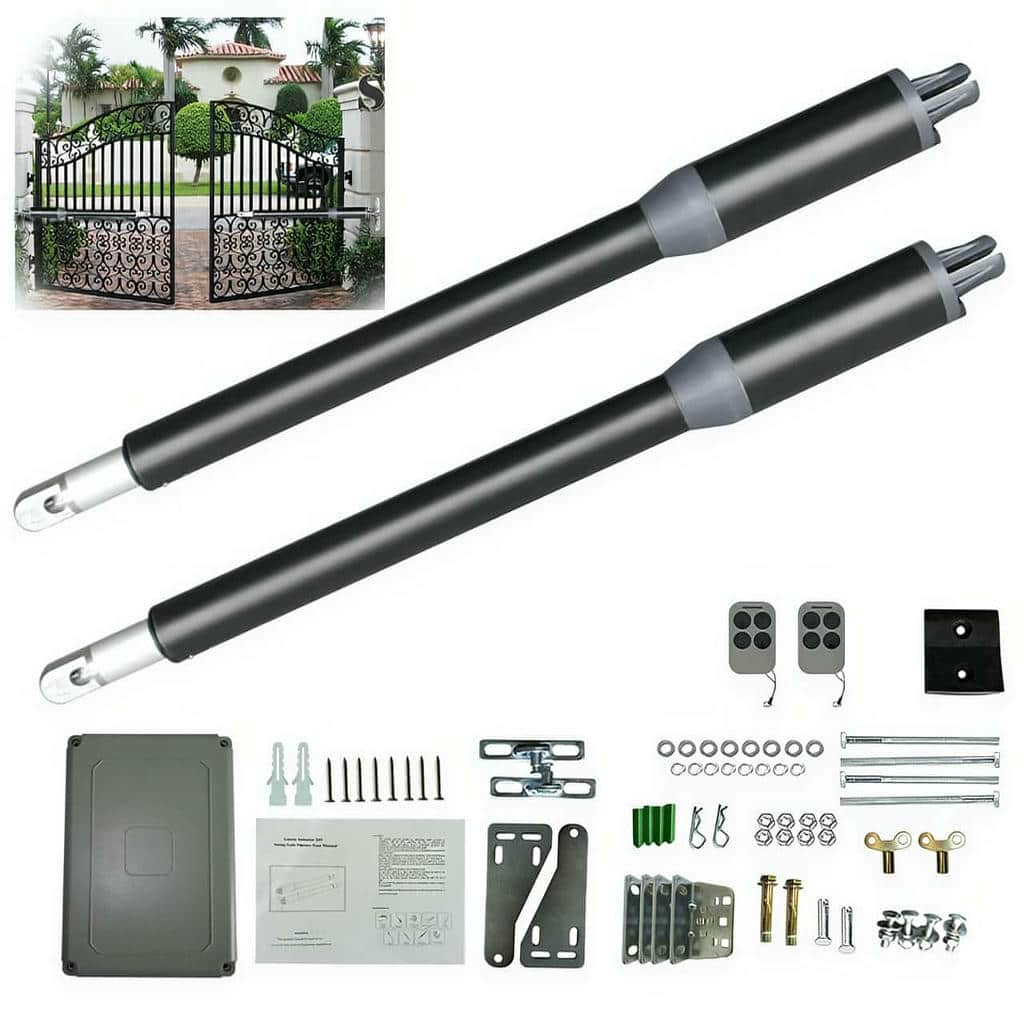

ساختار سیم پیچ و گیربکس در دوام موتور
دوام موتور جک پارکینگی بازویی از هماهنگی سیم پیچ, روتور, یاتاقان, گیربکس, شفت و پوسته حاصل می شود. سیم پیچ نیروی الکترومغناطیسی را تولید می کند و روتور این نیرو را به چرخش تبدیل می نماید. گیربکس سرعت را کاهش می دهد تا گشتاور مورد نیاز برای حرکت لنگه فراهم شود. اگر یاتاقان لقی داشته باشد یا چرخ دنده ها درگیرشدن نامناسبی داشته باشند, بخشی از انرژی به گرما, لرزش و صدا تبدیل می شود. پوسته باید هم قطعات را در برابر رطوبت محافظت کند و هم حرارت تولیدشده را دفع نماید. ارزیابی فنی باید جریان, دما, صدا و لقی محور را هم زمان بررسی کند, زیرا تمرکز بر یک جزء به تنهایی علت واقعی خرابی را مشخص نمی کند.
سیم پیچ, روتور و عایق حرارتی
سیم پیچ از هادی و لایه عایق تشکیل می شود و کیفیت آن بر راندمان, جریان و تحمل گرما اثر مستقیم دارد. اگر سطح مقطع هادی یا کیفیت عایق با بار موتور هماهنگ نباشد, دما افزایش می یابد و عمر سیم پیچ کاهش پیدا می کند. رطوبت, گردوغبار رسانا و نوسان برق نیز می توانند به عایق آسیب بزنند. بوی غیرعادی, تغییر رنگ سیم یا فعال شدن مکرر حفاظت حرارتی از نشانه هایی هستند که باید پیش از سوختن کامل موتور بررسی شوند.
روتور باید بدون تماس و با فاصله یکنواخت در میدان مغناطیسی بچرخد. لقی یاتاقان یا خم شدن محور می تواند روتور را از مرکز خارج کند و صدای سایشی ایجاد نماید. خازن نامناسب در موتورهای مربوط نیز گشتاور راه اندازی را کاهش می دهد و باعث می شود سیم پیچ جریان بیشتری دریافت کند. تعویض خازن بدون اندازه گیری و بررسی بار مکانیکی ممکن است نتیجه موقت ایجاد کند. پس از تعمیر, جریان راه اندازی, جریان کار و دمای پوسته در چند چرخه کنترل می شوند.
چرخ دنده, محور و روان کاری گیربکس
چرخ دنده های گیربکس با کاهش سرعت, گشتاور موتور را به پیچ انتقال یا شفت می رسانند. جنس, سخت کاری و دقت ابعادی دندانه ها بر تحمل بار و صدای کار اثر دارند. لقی زیاد هنگام تغییر جهت, ضربه و صدای تقه ایجاد می کند و درگیری فشرده نیز اصطکاک و دما را بالا می برد. محورهای گیربکس باید در یاتاقان یا بوش مناسب نگه داشته شوند تا دندانه ها در راستای صحیح باقی بمانند. تغییر صدای موضعی می تواند نشانه سایش یک چرخ دنده باشد.
روان کار باید در تغییرات دمایی غلظت مناسب خود را حفظ کند و روی سطح دندانه ها باقی بماند. روان کار بسیار غلیظ حرکت اولیه را سنگین می کند و نوع نامتناسب ممکن است به آب بند یا قطعات پلیمری آسیب بزند. افزودن بیش ازحد نیز می تواند مقاومت و فشار داخلی ایجاد کند. در تعمیر, وضعیت گریس یا روغن از نظر آلودگی, براده و تغییر رنگ بررسی می شود. تعویض روان کار باید همراه پاک سازی کنترل شده و استفاده از نوع سازگار با طراحی گیربکس انجام گیرد.
یاتاقان, بوش و کنترل لقی محور
یاتاقان محور موتور و چرخ دنده را در راستای ثابت نگه می دارد و اصطکاک چرخش را کاهش می دهد. فشار جانبی ناشی از براکت کج یا شفت ناهم محور می تواند بار غیرعادی به یاتاقان وارد کند. نتیجه این وضعیت, صدای سایشی, لرزش و افزایش دمای یک سمت پوسته است. تعویض یاتاقان بدون اصلاح راستای بازو باعث بازگشت خرابی می شود. لقی شعاعی و محوری باید با ابزار مناسب بررسی گردد و فقط بر اساس شنیدن صدا تصمیم گیری نشود.
بوش در بخش حرکت خطی, شفت را هدایت می کند و بازی جانبی آن را محدود می سازد. فرسودگی بوش با لرزش, صدای ضربه و تغییر سرعت در بخشی از کورس همراه است. سطح شفت نیز باید صاف, تمیز و بدون خوردگی باشد. روان کاری خارجی نامناسب می تواند گردوغبار جذب کند و سایش را افزایش دهد. اگر شفت تحت فشار جانبی قرار داشته باشد, تعویض بوش به تنهایی کافی نیست و محل براکت ها باید دوباره اندازه گیری و هم راستا شود.
- افزایش دمای سیم پیچ می تواند ناشی از بار مکانیکی باشد.
- خازن و جریان موتور باید با ابزار اندازه گیری بررسی شوند.
- لقی چرخ دنده بر ضربه و صدای تغییر جهت اثر دارد.
- روان کار باید با متریال و دمای گیربکس سازگار باشد.
- تعویض یاتاقان بدون اصلاح ناهم محوری نتیجه پایدار ندارد.
انتخاب توان, نصب و عیب یابی موتور بازویی
انتخاب موتور مناسب از اندازه گیری وزن و عرض هر لنگه, بررسی عمق ستون و آزمایش حرکت دستی آغاز می شود. وزن تنها معیار نیست, زیرا لنگه عریض تر گشتاور بیشتری حول محور لولا ایجاد می کند و سطح ورق دار نیز فشار باد بالاتری دارد. پس از انتخاب توان و کورس, براکت ها باید در موقعیتی نصب شوند که موتور در تمام مسیر زاویه مؤثر داشته باشد. کابل تغذیه و انکودر نیز با سطح مقطع مناسب و دور از رطوبت اجرا می شوند. در راه اندازی, جریان, سرعت, توقف نرم و دمای پوسته کنترل می گردند. اگر موتور کند یا داغ باشد, عیب یابی باید از لولا, قفل, براکت و ولتاژ شروع شود و سپس سیم پیچ و گیربکس بررسی شوند. افزایش تنظیم نیرو بدون رفع علت, استهلاک و خطر برخورد را بیشتر می کند.
محاسبه گشتاور بر اساس وزن و عرض
وزن هر لنگه از پروفیل, ورق, شیشه, تزئینات و قفل حاصل می شود و باید برای هر سمت جداگانه برآورد گردد. عرض لنگه فاصله مرکز جرم تا محور را مشخص می کند و بنابراین دو درب هم وزن با عرض متفاوت, گشتاور یکسانی نیاز ندارند. حرکت دستی باید در کل زاویه روان باشد و لنگه پس از رهاشدن تمایل شدید به افتادن یا حرکت ناگهانی نداشته باشد. اصطکاک لولا و تماس با کف پیش از انتخاب موتور اصلاح می شوند.
فشار باد در درب ورق دار می تواند بار لحظه ای قابل توجهی ایجاد کند. قفل برقی و استاپ مقاوم, فشار سکون را از گیربکس کم می کنند و موتور را از نگهداری دائم لنگه بی نیاز می سازند. انتخاب با حاشیه ظرفیت منطقی مفید است, اما موتور بسیار قوی روی درب سبک می تواند در صورت تنظیم نادرست نیروی برخورد را افزایش دهد. ظرفیت باید همراه برد دارای تشخیص مانع و توقف نرم انتخاب شود تا قدرت مکانیکی با کنترل ایمنی متعادل گردد.

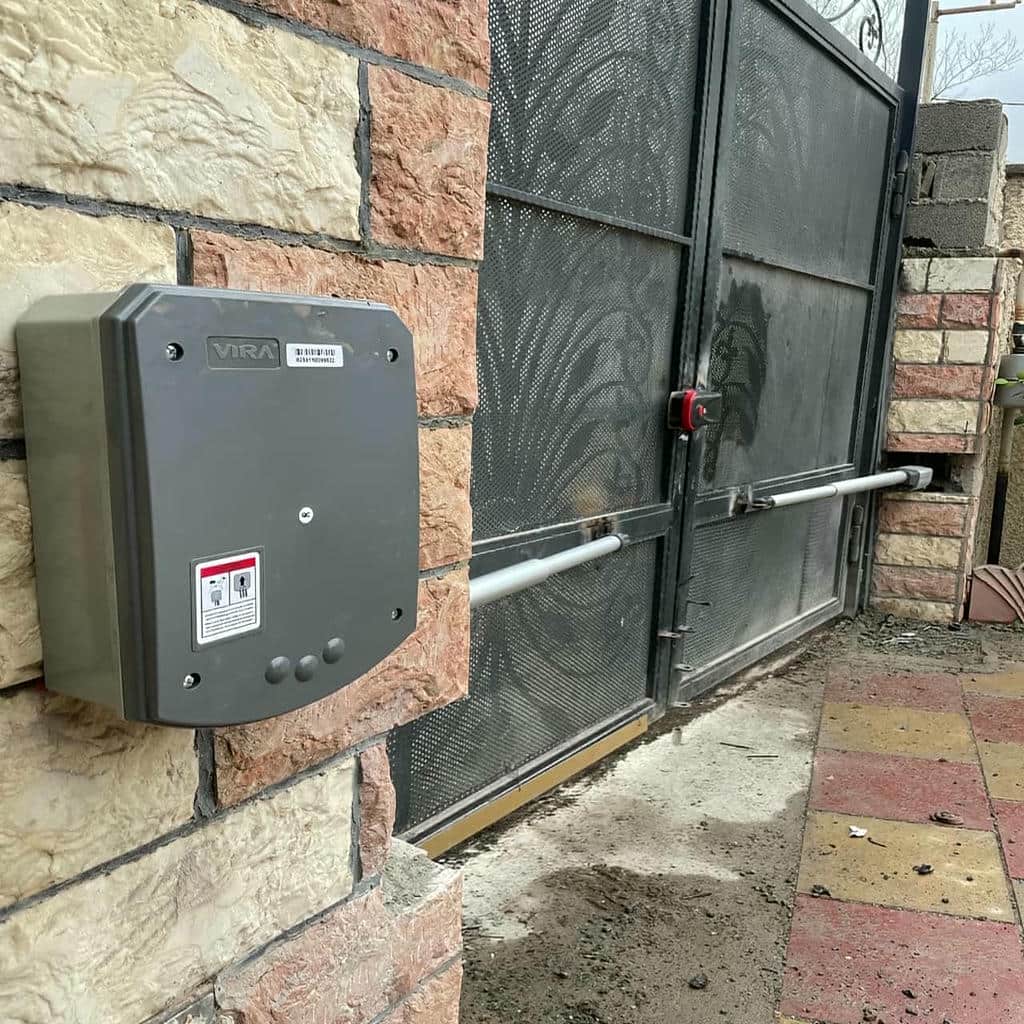

جانمایی براکت و هماهنگی کورس موتور
براکت عقب نسبت به محور لولا, زاویه انتقال نیرو و مقدار گشتاور مؤثر را تعیین می کند. نصب بسیار نزدیک ممکن است زاویه بازشو را محدود کند و فاصله زیاد می تواند باعث تمام شدن کورس پیش از رسیدن درب به استاپ شود. براکت جلو باید روی پروفیل سازه ای یا صفحه تقویتی نصب گردد. پیش از جوش نهایی, بازو در حالت بسته, نیمه باز و باز کامل بررسی می شود تا پوسته, کابل و شفت با اجزای درب برخورد نکنند.
پس از جوشکاری, هم راستایی پایه ها دوباره کنترل می شود, زیرا انقباض فلز ممکن است براکت را جابه جا کند. شفت نباید در هیچ نقطه تحت خمش جانبی قرار گیرد. استاپ مکانیکی باید پیش از محدودیت داخلی بازو, حرکت لنگه را متوقف کند. در مدل انکودردار, نقطه صفر و پایان نیز پس از تثبیت بخش مکانیکی تعریف می شوند. ثبت ابعاد نصب و محل براکت, تعویض موتور یا تعمیر آینده را دقیق تر و سریع تر می کند.

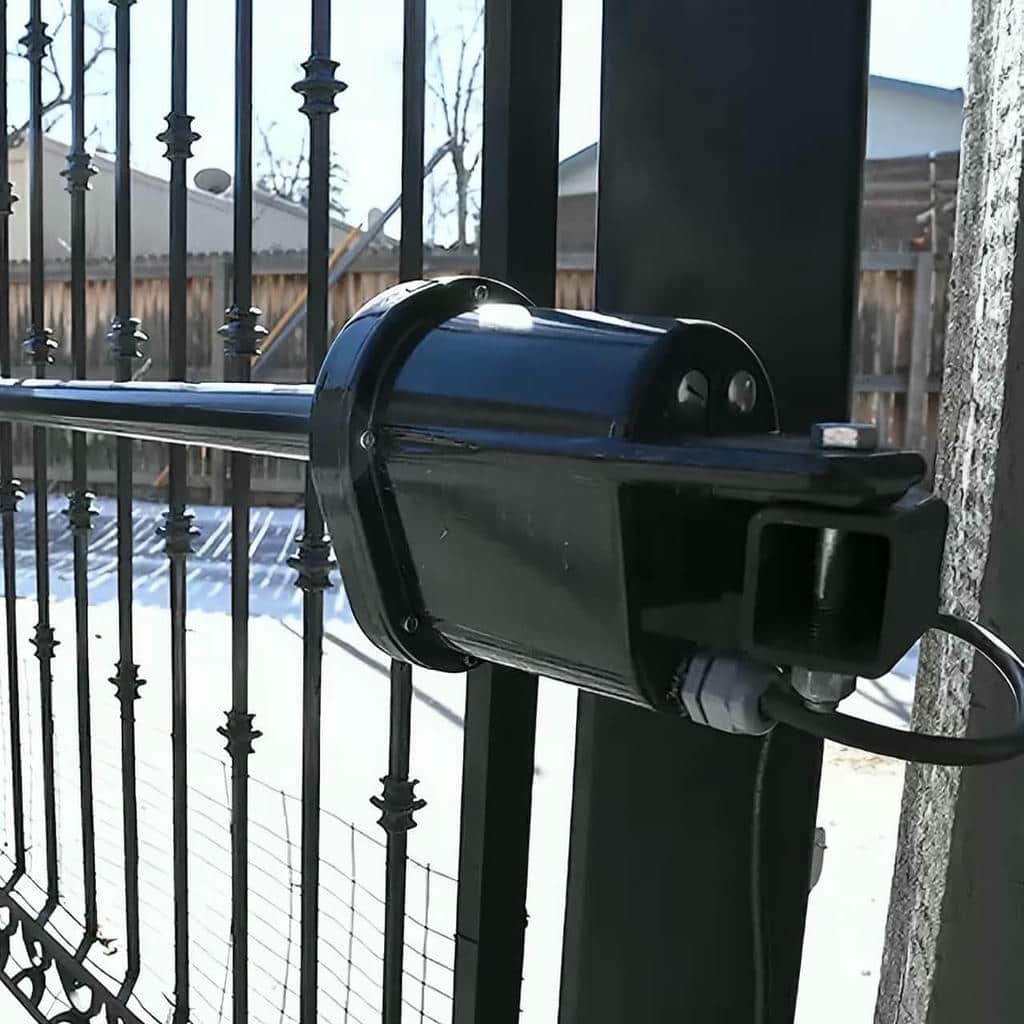

عیب یابی داغ شدن, کندی و صدای موتور
داغ شدن موتور می تواند از تردد بیش ازحد, افت ولتاژ, خازن معیوب, سیم پیچ آسیب دیده یا بار مکانیکی بالا ناشی شود. ابتدا حرکت دستی, لولا, قفل و راستای بازو بررسی می شوند. سپس ولتاژ و جریان هنگام شروع و حرکت اندازه گیری می گردند. اگر جریان بالا اما حرکت سنگین باشد, مشکل مکانیکی محتمل است. اگر موتور بدون بار نیز داغ یا کند کار کند, سیم پیچ, خازن و یاتاقان باید بررسی شوند. فعال شدن حفاظت حرارتی یک هشدار است و نباید با حذف مدار حفاظتی برطرف شود.
صدای تقه معمولاً به لقی گیربکس, پین یا براکت مربوط است و صدای سایشی می تواند از یاتاقان یا ناهم محوری شفت ناشی شود. کندی در بخشی از کورس نیز احتمال فشار جانبی, بوش فرسوده یا تاب شفت را مطرح می کند. عیب یابی با شنیدن صدا در چند وضعیت و مقایسه موتور راست و چپ دقیق تر می شود. پس از تعمیر, جریان, دما, توقف نرم و عملکرد فتوسل در چند چرخه کامل آزمایش می شوند تا رفع ایراد فقط موقت نباشد.
- وزن و عرض لنگه هم زمان در محاسبه گشتاور اثر دارند.
- حرکت دستی درب پیش از انتخاب موتور آزمایش شود.
- براکت جلو روی عضو سازه ای تقویت شده نصب گردد.
- استاپ مکانیکی قبل از انتهای کورس داخلی عمل کند.
- داغ شدن موتور با حذف حفاظت حرارتی رفع نمی شود.

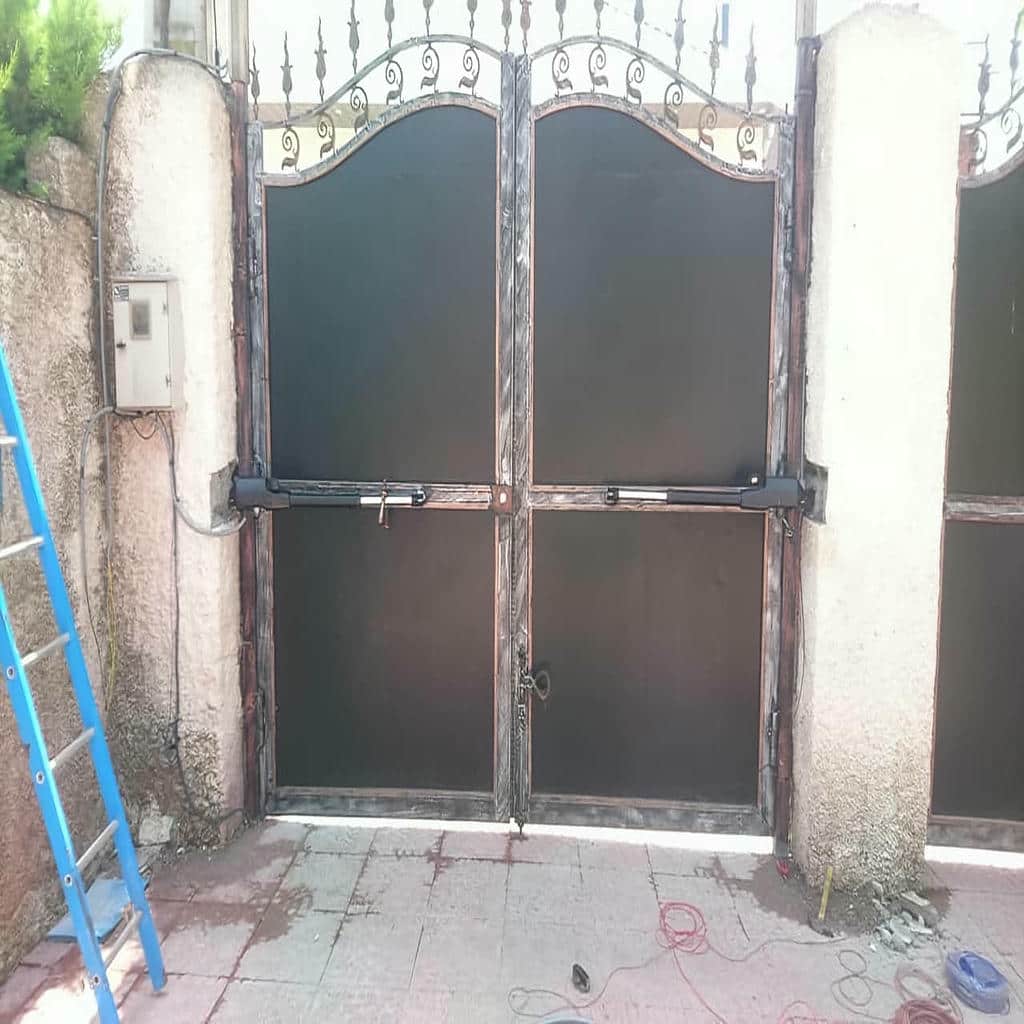

قیمت, سفارش و خدمات سازه سنتر برای موتور جک
قیمت موتور جک پارکینگی بازویی به توان, ولتاژ, ساختار سیم پیچ, نوع گیربکس و سطح کنترل حرکت وابسته است. موتور کم ولتاژ, برق شهری, انکودردار, کورس بلند یا پرتردد از نظر قطعات, مدار و نگهداری یکسان نیست. جنس چرخ دنده, کیفیت یاتاقان, پوسته آب بندی شده, خازن, کابل و تجهیزات حفاظتی نیز دامنه سفارش را تغییر می دهند. وضعیت درب بخش دیگری از هزینه اجرا را مشخص می کند؛ ممکن است براکت, لولا, قفل یا کابل کشی به اصلاح نیاز داشته باشند. سازه سنتر برای انتخاب هوشمندانه, موتور را بر اساس مشخصات واقعی لنگه, سازگاری با برد و امکان تأمین قطعه بررسی می کند. این روش احتمال سفارش موتوری را که از نظر توان, ولتاژ یا کورس با بازوی موجود هماهنگ نیست کاهش می دهد.
عوامل فنی مؤثر بر قیمت موتور
توان خروجی, نوع سیم پیچ, ولتاژ و ظرفیت حرارتی از عوامل اصلی هستند. موتور پرتردد به عایق, یاتاقان و حفاظت حرارتی مقاوم تری نیاز دارد. مدل انکودردار نیز حسگر, کابل و مدار سازگار می خواهد. جنس چرخ دنده و نحوه سخت کاری آن بر دوام گیربکس اثر می گذارد و پوسته مقاوم با آب بندی مناسب, قطعات را در برابر رطوبت محافظت می کند. مقایسه دو موتور فقط با عدد توان یا ابعاد پوسته نتیجه دقیقی ایجاد نمی کند.
کورس بازو, خازن, کابل, براکت و سازگاری با برد نیز در سطح سفارش مؤثر هستند. اگر موتور برای جایگزینی قطعه قبلی تهیه می شود, قطر محور, محل پیچ ها, نوع سوکت و جهت حرکت باید بررسی شوند. اصلاح لولا یا براکت ممکن است بخشی از هزینه اجرا باشد. پیشنهاد ارزان تر در صورتی که قطعات یدکی, آب بندی یا حفاظت حرارتی ضعیفی داشته باشد, الزاماً اقتصادی نیست. ضمانت و امکان تعمیر نیز باید در مقایسه لحاظ شوند.

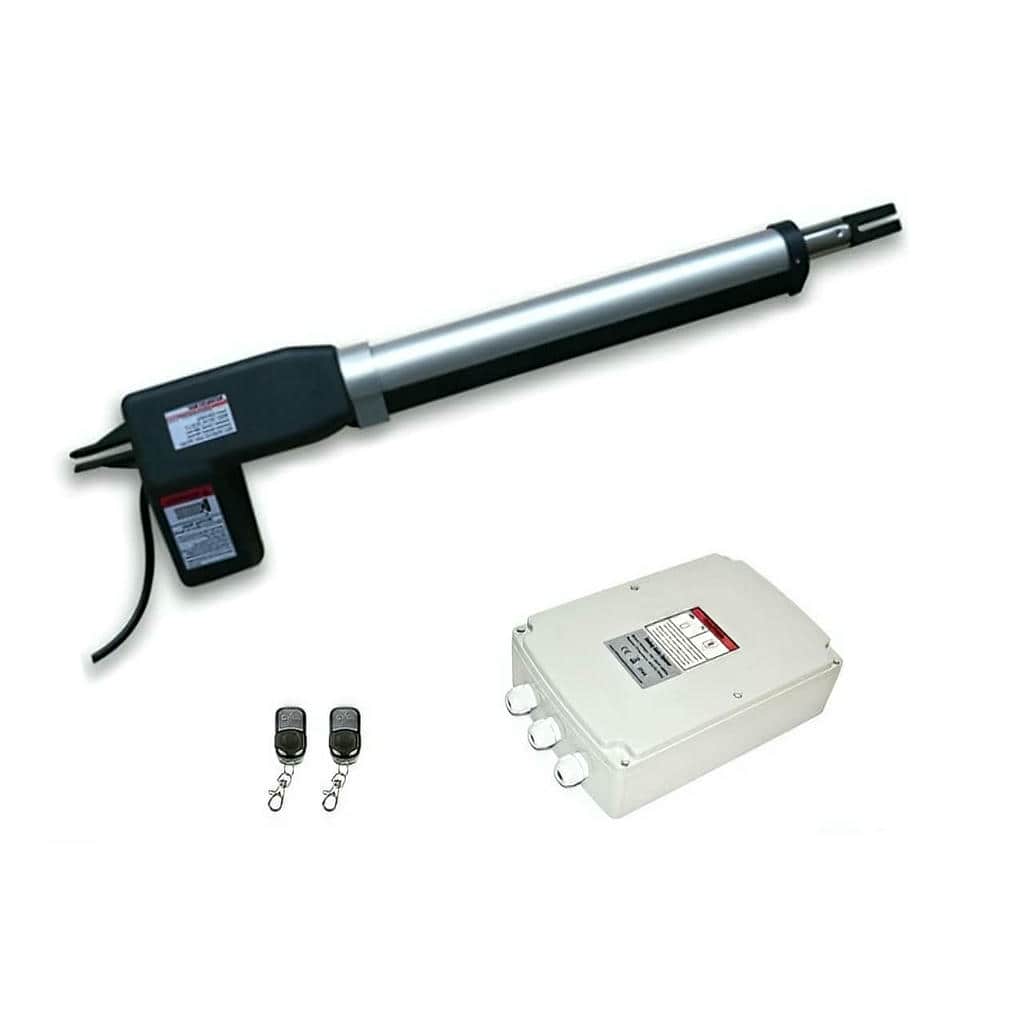

مراحل سفارش و تطبیق مشخصات فنی
برای سفارش باید مدل جک, ولتاژ برد, وزن و عرض هر لنگه, طول کورس و تعداد تردد ارائه شوند. تصویر پلاک موتور, سوکت ها, محل نصب و بازوی موجود به شناسایی سازگاری کمک می کند. اگر موتور سوخته یا ناقص است, مشخصات گیربکس و شفت همچنان باید ثبت شوند. نیاز به انکودر, باتری یا موتور پرتردد نیز از ابتدا مشخص می گردد تا مدل جایگزین با تجهیزات فعلی هماهنگ باشد.
پس از بررسی, موتور, خازن, کابل, سوکت و متعلقات لازم در فهرست سفارش درج می شوند. سازه سنتر می تواند سازگاری موتور با برد, گیربکس و بازوی موجود را پیش از ارسال کنترل کند. ثبت مدل دقیق و مشخصات الکتریکی برای تعمیر آینده اهمیت دارد. در صورت تعویض یک موتور از مجموعه دو لنگه, سرعت و توان آن باید با سمت دیگر هماهنگ باشد تا اختلاف حرکت, برد فرمان را مجبور به تنظیم نامتعادل نکند.
بسته بندی, ارسال و کنترل قطعات
موتور باید در بسته بندی دارای ضربه گیر مهار شود تا محور, کابل و پوسته زیر فشار جانبی قرار نگیرند. خازن, سوکت و قطعات کوچک جدا نگهداری می شوند و بخش فلزی سنگین نباید با سیم ها تماس مستقیم داشته باشد. اگر موتور همراه گیربکس ارسال می شود, مجموعه باید طوری ثابت شود که وزن گیربکس روی محور یا کانکتور قرار نگیرد. محافظت در برابر رطوبت نیز برای سیم پیچ و اتصالات ضروری است.
هنگام تحویل, پوسته, محور, کابل, سوکت و پلاک مشخصات بررسی می شوند. محور نباید تاب یا لقی غیرعادی داشته باشد و کابل نیز نباید در محل خروجی آسیب دیده باشد. پیش از نصب, مقاومت سیم پیچ و سازگاری ولتاژ کنترل می شوند. راه اندازی مستقیم بدون بررسی برد و خازن می تواند به موتور آسیب بزند. کنترل اولیه, ایراد حمل را از خطای نصب جدا می کند و مانع استفاده از قطعه ای می شود که پیش از اجرا نیاز به ارزیابی دارد.

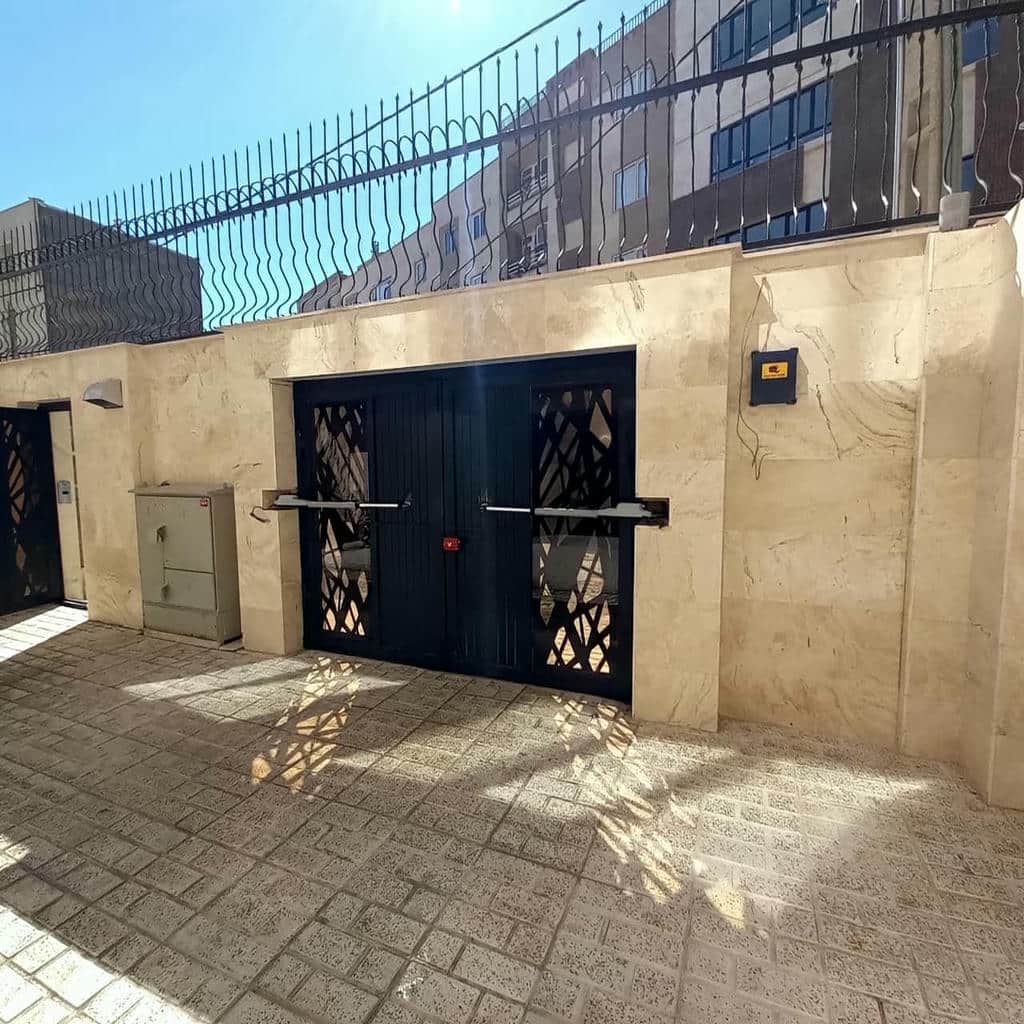

نگهداری و تعمیر تخصصی موتور
نگهداری دوره ای شامل کنترل دمای پوسته, صدای گیربکس, جریان موتور, کابل, خازن و لقی محور است. تغییر تدریجی صدا یا افزایش زمان بازشدن می تواند پیش از خرابی کامل ظاهر شود. پاک سازی اطراف پوسته به دفع حرارت کمک می کند, اما موتور نباید با آب مستقیم شسته شود. لولا و براکت نیز بخشی از نگهداری موتور هستند, زیرا افزایش مقاومت مکانیکی مستقیماً جریان و دمای سیم پیچ را بالا می برد.
تعمیر اصولی با اندازه گیری ولتاژ, جریان, مقاومت سیم پیچ و بررسی یاتاقان آغاز می شود. سپس گیربکس, خازن, انکودر و حفاظت حرارتی کنترل می گردند. تعویض موتور بدون رفع لولای خشک یا براکت کج, خرابی را تکرار می کند. پس از تعمیر, موتور زیر بار واقعی در چند چرخه آزمایش می شود و دما, صدا, سرعت و توقف نرم ارزیابی می گردند. نتیجه آزمون و قطعات تعویض شده برای سرویس بعدی ثبت می شوند.
- توان, ولتاژ و ظرفیت حرارتی بر قیمت موتور اثر دارند.
- پلاک موتور و مشخصات برد پیش از سفارش ارائه شوند.
- محور و کابل در بسته بندی از فشار جانبی محافظت گردند.
- راه اندازی پیش از کنترل ولتاژ و خازن انجام نشود.
- تعمیر موتور باید همراه بررسی لولا و براکت باشد.
توان مناسب به وزن و عرض هر لنگه, اصطکاک لولا, فشار باد, زاویه براکت و تعداد تردد بستگی دارد. وزن اسمی به تنهایی کافی نیست, زیرا لنگه عریض گشتاور بیشتری حول محور لولا ایجاد می کند. حرکت دستی درب باید پیش از انتخاب بررسی شود. موتور با حاشیه ظرفیت منطقی انتخاب می گردد, اما توان بالا نباید برای جبران قفل تحت فشار یا لولای معیوب استفاده شود.
موتور کم ولتاژ امکان کنترل نرم, تنظیم دقیق نیرو و اتصال باتری را ساده تر می کند. موتور برق شهری ساختار تغذیه مستقیم تری دارد و ممکن است گشتاور مناسبی ارائه دهد. انتخاب به وزن درب, نوع برد, نیاز به برق اضطراری و تعداد تردد بستگی دارد. کیفیت سیم پیچ, گیربکس, یاتاقان و حفاظت حرارتی در هر دو ساختار مهم تر از مقایسه صرف ولتاژ است.
داغ شدن می تواند از تردد زیاد, افت ولتاژ, خازن معیوب, سیم پیچ آسیب دیده یا مقاومت مکانیکی درب ناشی شود. ابتدا حرکت دستی, لولا, قفل و راستای بازو بررسی می شوند. سپس ولتاژ و جریان موتور اندازه گیری می گردند. اگر حفاظت حرارتی مکرر فعال می شود, ادامه استفاده بدون عیب یابی می تواند به سیم پیچ آسیب بزند. حذف یا اتصال مستقیم مدار حرارتی راه حل ایمن محسوب نمی شود.
مدل جک, ولتاژ, توان, طول کورس, نوع گیربکس و مشخصات سوکت باید ارائه شوند. تصویر پلاک موتور و برد فرمان نیز برای تشخیص سازگاری مفید است. وزن و عرض لنگه و تعداد تردد کمک می کنند مشخص شود موتور قبلی ظرفیت مناسبی داشته است یا خیر. سفارش فقط بر اساس شباهت ظاهری ممکن است به اختلاف محور, کابل یا سرعت منجر شود.
توان, ولتاژ, کیفیت سیم پیچ, جنس چرخ دنده, یاتاقان, انکودر و حفاظت حرارتی از عوامل اصلی هستند. مدل پرتردد, آب بندی شده یا باتری پذیر قطعات و مدار متفاوتی دارد. خازن, کابل, سوکت, بسته بندی و خدمات نصب نیز دامنه سفارش را تغییر می دهند. مقایسه صحیح باید موتور, سازگاری با برد, امکان تأمین قطعه, ضمانت و تعمیرپذیری را در یک سطح بررسی کند.
امکان تعمیر به وضعیت سیم پیچ, محور, یاتاقان, خازن و گیربکس بستگی دارد. خرابی خازن یا یاتاقان معمولاً با تعویض قطعه قابل رفع است, اما سوختگی شدید سیم پیچ یا آسیب گسترده گیربکس به ارزیابی دقیق نیاز دارد. علت اولیه مانند براکت کج یا لولای سنگین باید هم زمان اصلاح شود. پس از تعمیر, جریان, دما, صدا و عملکرد موتور زیر بار واقعی آزمایش می شوند.
جمع بندی
انتخاب میان 14 مدل موتور جک پارکینگی بازویی باید با بررسی وزن و عرض لنگه, ولتاژ, ظرفیت حرارتی, طول کورس و ساختار گیربکس انجام شود. موتور کم ولتاژ برای کنترل نرم و باتری مناسب است, نمونه انکودردار اطلاعات دقیق تری از حرکت فراهم می کند و مدل پرتردد به سیم پیچ و یاتاقان مقاوم تری نیاز دارد. کیفیت چرخ دنده, خازن, شفت, بوش و آب بندی فقط زمانی به دوام واقعی منجر می شود که لولا سالم, براکت هم محور و استاپ مکانیکی دقیق باشد. کنترل جریان و دمای پوسته می تواند فرسودگی را پیش از خرابی کامل مشخص کند. سازه سنتر با تطبیق مشخصات موتور, برد فرمان و شرایط مکانیکی درب, انتخاب و سفارش را دقیق تر می سازد. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, تصویر پلاک موتور, مشخصات برد و ابعاد لنگه را ارائه کنید تا مدل پیشنهادی از نظر توان, نصب و خدمات قابل اطمنان باشد.
