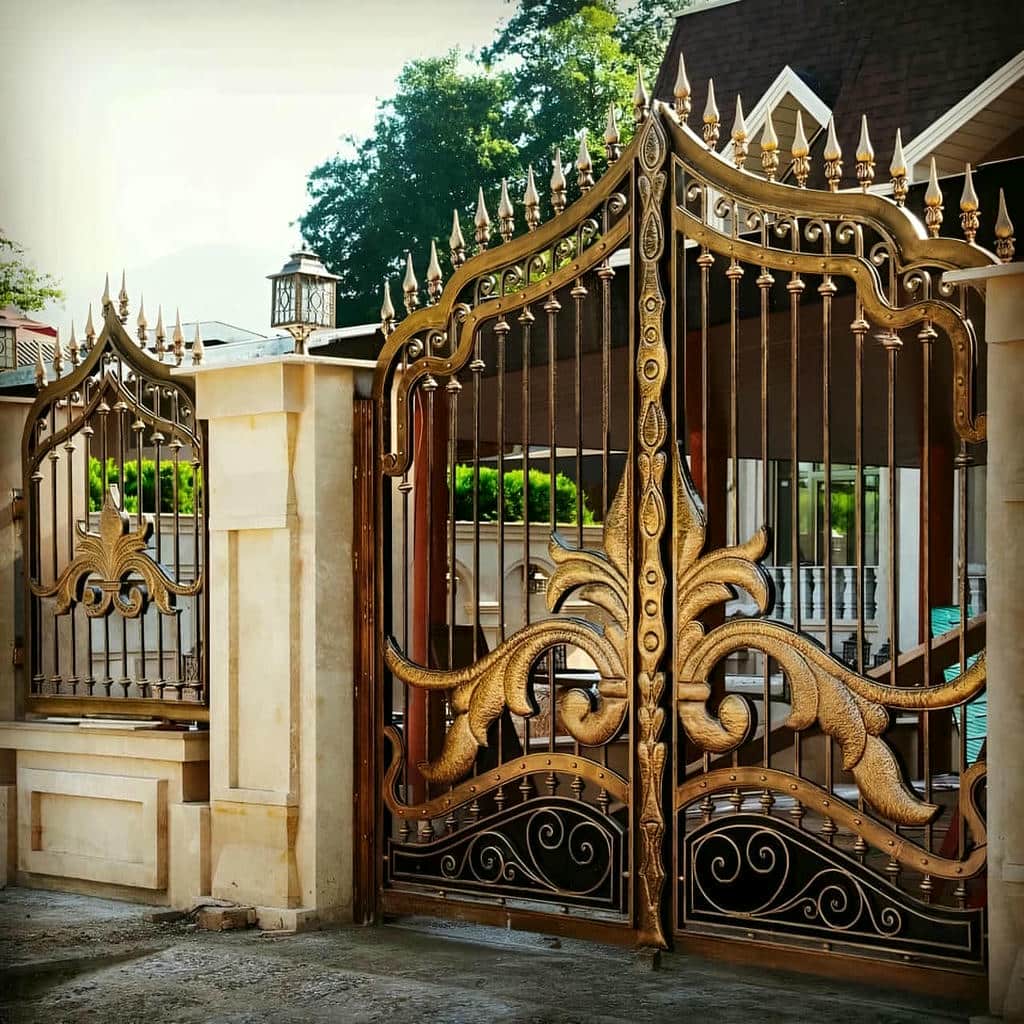

14 طرح درب ویلایی CNC پنل مشبک
هماهنگی ضخامت ورق, تراکم شبکه و فاصله کلاف های پشتی باعث می شود درب ویلایی CNC پنل مشبک در برابر لرزش, فشار باد و استفاده مداوم پایداری بیشتری داشته باشد. پنل های هندسی, اسلیمی, خطی یا نامتقارن فقط ظاهر ورودی را تغییر نمی دهند, بلکه میزان دید, عبور هوا, وزن لنگه و محل نیاز به مهاربند را نیز مشخص می کنند. مجموعه 14 طرح درب ویلایی CNC پنل مشبک می تواند شامل شبکه مربعی, لوزی, شش ضلعی, خطوط مورب, موجی, اسلیمی, برگ دار, مینیمال, نامتقارن, دو لایه, پنل پشت دار, مدل دو لنگه, نمونه ریلی و طرح مناسب جک اتوماتیک باشد. درب ویلایی CNC پنل مشبک اگر بدون برسی عرض نوارهای باقی مانده, ضخامت ورق, ابعاد دهانه و ظرفیت لولا سفارش داده شود, ممکن است با لرزش پنل, تاب قاب یا افتادگی گوشه آزاد روبه رو شود. کیفیت فولاد, دقت دستگاه, پرداخت لبه, توالی جوشکاری, پوشش ضدخوردگی و روش نصب بر دوام محصول اثر مستقیم دارند. قیمت نهایی نیز به ابعاد, تراکم طرح, تعداد لایه ها, یراق آلات و شرایط اجرا وابسته است. سازه سنتر با تحلیل نقشه پنل و وضعیت دهانه, انتخاب طرح و سفارش حرفه ای را بر پایه عملکرد واقعی درب انجام می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| شبکه مربعی CNC | تقاطع خطوط افقی و عمودی طول آزاد نوارهای فولادی را کاهش می دهد و با توزیع منظم نیرو, لرزش سطح مشبک را کنترل می کند. | اندازه خانه ها را با ضخامت ورق, میزان دید و فاصله کلاف پشتی هماهنگ کنید. |
| طرح لوزی پیوسته | الگوی لوزی با ایجاد اتصال های مورب, جریان هوا و حریم را تنظیم می کند و در صورت طراحی صحیح, سختی مناسبی به پنل می دهد. | عرض پل های فلزی و پرداخت گوشه های تیز پیش از اجرای پوشش بررسی شود. |
| طرح شش ضلعی | شبکه شش ضلعی سطح باز را یکنواخت پخش می کند و فشار باد را نسبت به ورق یکپارچه کاهش می دهد. | تراکم خانه ها را با ابعاد پنل, امنیت و ظرفیت قاب اصلی متناسب سازید. |
| طرح اسلیمی مشبک | خطوط منحنی اسلیمی ظاهر کلاسیک تری ایجاد می کنند, اما نوارهای باریک و نقاط پیچیده آن به مهاربندی و پرداخت دقیق نیاز دارند. | انتهای هر خط تزئینی باید به قاب یا عضو پشتی مقاوم متصل شود. |

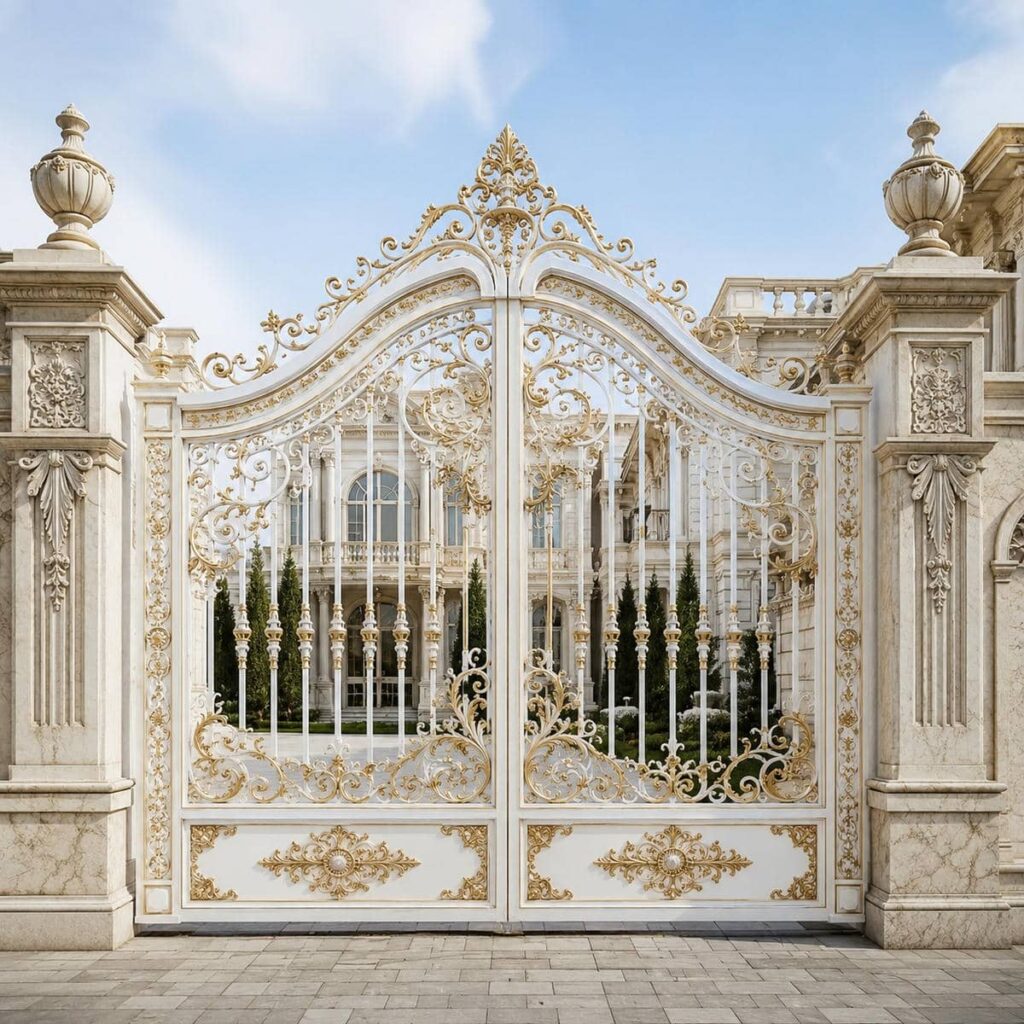

| پنل دو لایه | ترکیب ورق مشبک با لایه پشتی رنگی, عمق بصری و حریم بیشتری می سازد و هم زمان وزن کلی درب را افزایش می دهد. | فاصله دو لایه باید امکان تهویه, شست وشو و تخلیه رطوبت را فراهم کند. |
| ضخامت ورق | ضخامت ورق بر سختی نوارها, کیفیت برش, وزن نهایی و ظرفیت لولا یا چرخ اثر مستقیم دارد. | ورق ضخیم بدون کلاف مناسب فقط وزن را افزایش می دهد و لزوماً لرزش را حذف نمی کند. |
| کلاف و مهاربند | کلاف پشتی نیروهای باد و حرکت را از پنل مشبک به قاب منتقل می کند و از موج افتادگی یا تاب موضعی جلوگیری می نماید. | محل مهاربندها با خطوط اصلی طرح هماهنگ شود تا از روبه رو دیده نشوند. |
| پوشش ضدخوردگی | آماده سازی سطح و رنگ کوره ای از لبه های برش, نقاط جوش و فرورفتگی های پنل در برابر رطوبت محافظت می کنند. | پوشش پشت پنل و گوشه های کم دسترسی به اندازه سطح نمایان کنترل شود. |
| نصب و رگلاژ | هم محوری لولا, استحکام پلیت و تنظیم استوپر باعث می شود وزن پنل بدون پیچش به ستون یا مکانیزم حرکتی منتقل شود. | حرکت دستی و فاصله لنگه تا کف پیش از نصب موتور یا قفل نهایی آزمایش گردد. |
کاربرد فنی پنل مشبک در کنترل حریم و فشار باد
پنل مشبک CNC امکان تنظیم هم زمان ظاهر, دید و جریان هوا را فراهم می کند و به همین دلیل برای ورودی های ویلایی با سبک های متنوع کاربرد دارد. طرح های باز, فشار باد و وزن لنگه را کاهش می دهند, اما دید بیشتری به فضای داخلی ایجاد می کنند. شبکه های متراکم حریم بالاتری دارند و در مقابل, به نوارهای مقاوم تر و کلاف پشتی دقیق تری نیاز پیدا می کنند. الگوهای هندسی برای نماهای مدرن مناسب هستند و طرح های اسلیمی یا برگ دار با معماری کلاسیک هماهنگی بیشتری دارند. انتخاب میان مدل یک لایه, دولایه, دو لنگه یا ریلی باید با عرض دهانه, نوع تردد, میزان امنیت و شرایط نگهداری انجام شود. مزیت پنل مشبک زمانی حفظ می شود که درصد فضای باز, ضخامت ورق و مسیر انتقال بار به صورت یک مجموعه طراحی شوند.
درصد فضای باز چگونه عملکرد پنل را تغییر می دهد
درصد فضای باز نشان می دهد چه بخشی از سطح ورق پس از برش باقی نمی ماند و هوا از میان آن عبور می کند. افزایش فضای باز, وزن و فشار باد را کاهش می دهد و حرکت لنگه را آسان تر می سازد. در مقابل, دید مستقیم بیشتر می شود و نوارهای باقی مانده باید بار را در سطح کوچک تری منتقل کنند. اگر طرح بیش از حد باز باشد, خطوط بلند و باریک ممکن است در زمان حرکت یا ضربه لرزش نشان دهند. انتخاب درصد مناسب باید با ضخامت ورق, ابعاد کلی پنل و فاصله مهاربندهای پشتی هماهنگ باشد تا ظاهر سبک با ضعف سازه ای همراه نشود.
در مدل های متراکم, سطح بسته بیشتر است و حریم بصری افزایش پیدا می کند. این ساختار فشار باد بالاتری به قاب و لولا وارد می سازد و به زیرسازی مقاوم تری نیاز دارد. تراکم زیاد همچنین تعداد گوشه ها, مسیر برش و نقاط نیازمند پرداخت را بیشتر می کند. برای ورودی هایی که نور و جریان هوا اهمیت دارند, می توان تراکم را در بخش های مختلف تغییر داد؛ برای نمونه, پایین پنل بسته تر و قسمت بالایی بازتر طراحی شود. این تقسیم بندی باید تدریجی باشد تا نوارهای ضعیف در مرز دو ناحیه ایجاد نشوند و تعادل بصری طرح نیز حفظ گردد.
طرح هندسی چگونه با نمای مدرن هماهنگ می شود
شبکه های مربعی, لوزی, شش ضلعی و خطوط مورب با نماهایی که دارای حجم های ساده, پنجره های خطی یا پوشش های یکدست هستند هماهنگی مناسبی دارند. تکرار منظم خانه ها ریتم نما را کامل می کند و امکان کنترل دقیق اندازه حفره ها را می دهد. از نظر سازه ای, تقاطع خطوط می تواند طول آزاد نوارها را کاهش دهد, اما خانه های بسیار بزرگ همچنان به کلاف پشتی نیاز دارند. جهت غالب طرح نیز بر تناسب ظاهری اثر می گذارد؛ خطوط عمودی ارتفاع را برجسته می کنند و شبکه افقی, دهانه را عریض تر نشان می دهد.

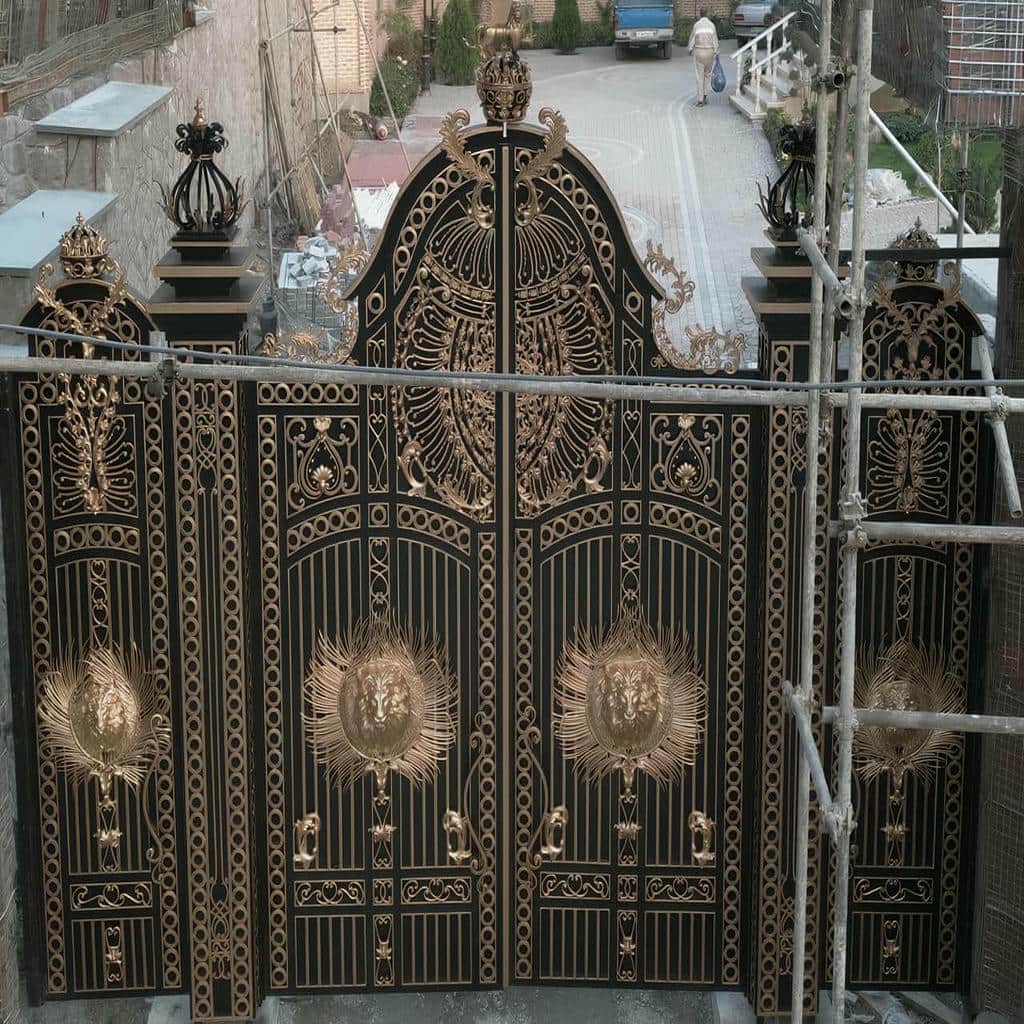

در مدل دو لنگه, پیوستگی الگوی هندسی روی خط مرکزی اهمیت ویژه ای دارد. فاصله حرکتی میان لنگه ها باید در نقشه طرح لحاظ شود تا پس از بسته شدن, خانه ها ناقص یا نامنظم دیده نشوند. محل قفل, دستگیره و زبانه نیز نباید خطوط اصلی را بدون برنامه قطع کند. اگر طرح نامتقارن باشد, تراکم نواحی مختلف باید از نظر وزن بررسی شود, زیرا تمرکز ورق در گوشه دور از لولا گشتاور بیشتری ایجاد می کند. طراحی دقیق اجازه می دهد ظاهر آزاد پنل با توزیع متعادل وزن و حرکت روان درب همراه بماند.

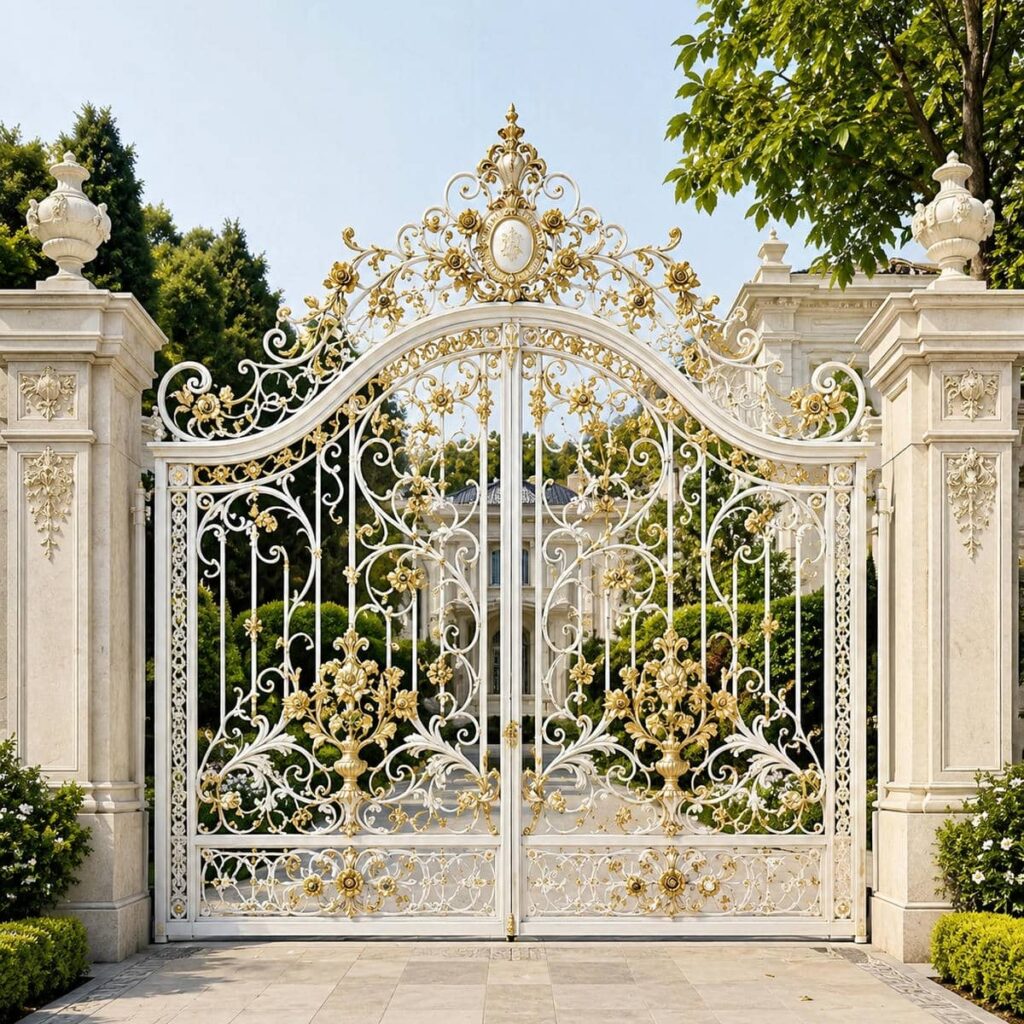

طرح اسلیمی چگونه ظاهر کلاسیک را حفظ می کند
طرح اسلیمی از خطوط منحنی, برگ ها و فرم های پیوسته تشکیل می شود و نسبت به شبکه هندسی, جزئیات ظریف تری دارد. این خطوط باید با عرض کافی طراحی شوند تا پس از برش و پرداخت, استحکام خود را حفظ کنند. پیچش های کوچک یا نوک های باریک ممکن است در اثر ضربه تغییر شکل دهند یا پوشش رنگ را به خوبی نگه ندارند. اتصال انتهای شاخه ها به قاب یا بخش های قوی تر طرح, مسیر انتقال نیرو را کامل می کند. استفاده از پنل پشتی رنگی نیز می تواند جزئیات اسلیمی را برجسته تر نشان دهد و میزان دید را محدود سازد.
در پنل های کلاسیک, تقارن مرکزی معمولاً اهمیت بیشتری دارد و هر اختلاف در مونتاژ یا رگلاژ درب سریع تر دیده می شود. نقشه باید محل قاب, تاج, قفل و دستگیره را پیش از برش مشخص کند. در مدل دولایه, فاصله میان ورق مشبک و لایه پشتی باید برای رنگ آمیزی و شست وشو کافی باشد. اگر فضای پشت پنل بسته بماند, رطوبت و آلودگی در گوشه های طرح جمع می شوند. ساختار مناسب باید علاوه بر نمایش نقش, امکان دسترسی برای نظافت و ترمیم پوشش را نیز فراهم کند.
- درصد فضای باز را با حریم, فشار باد و وزن لنگه هماهنگ کنید.
- خانه های بزرگ را بدون کلاف پشتی و محاسبه عرض نوارها انتخاب نکنید.
- در مدل دو لنگه, فاصله مرکزی را جزئی از نقشه CNC در نظر بگیرید.
- انتهای خطوط اسلیمی را به بخش مقاوم پنل یا قاب متصل سازید.
- طرح دولایه را با مسیر تهویه و امکان شست وشوی پشت پنل اجرا کنید.
ورق, کلاف و برش CNC چگونه دوام پنل را می سازند
کیفیت پنل مشبک از انتخاب ورق یکنواخت آغاز می شود و با نقشه برش, کلاف بندی, جوشکاری و پوشش کامل می گردد. ضخامت ورق باید با درصد فضای باز و طول نوارهای باقی مانده هماهنگ باشد. کلاف پشتی وظیفه دارد نیروهای ناشی از باد, حرکت و ضربه را از پنل به قاب اصلی انتقال دهد. برش دقیق نیز باید بدون ایجاد سوختگی, پلیسه سنگین یا گوشه های ضعیف انجام شود. اگر پنل پس از برش بدون کنترل تنش به قاب جوش داده شود, حرارت می تواند سطح را موج دار کند. آماده سازی لبه ها و رنگ آمیزی نقاط کم دسترسی نیز برای جلوگیری از خوردگی ضروری هستند. دوام نهایی نتیجه هماهنگی تمام این مراحل است و با افزایش جداگانه ضخامت یک قطعه تضمین نمی شود.
ضخامت ورق چگونه سختی شبکه را تعیین می کند
ورق نازک وزن کمتری دارد و فرایند برش آن سریع تر است, اما در پنل های بزرگ یا طرح های باز ممکن است لرزش بیشتری ایجاد کند. ورق ضخیم تر سختی نوارها را افزایش می دهد, ولی وزن لنگه, ظرفیت لولا و مقدار فشار وارد بر ستون را نیز بالا می برد. انتخاب صحیح به طول آزاد خطوط, تعداد تقاطع ها و ابعاد خانه های مشبک وابسته است. یک شبکه ریز با اتصال های متعدد می تواند رفتار متفاوتی از طرحی با چند حفره بزرگ داشته باشد. بنابراین ضخامت نباید فقط بر اساس اندازه کلی درب یا ظاهر سنگین انتخاب شود.
کیفیت سطح ورق نیز بر نتیجه اثر دارد. موج اولیه, زنگ یا آلودگی می تواند دقت قرارگیری روی میز و یکنواختی پوشش نهایی را کاهش دهد. در طرح هایی که تراکم برش در یک سمت بیشتر است, آزاد شدن تنش ممکن است پنل را کمی تغییر شکل دهد. ترتیب برش و نگه داشتن نقاط اتصال موقت می تواند این اثر را کنترل کند. پس از اتمام کار, پنل باید روی سطح تراز بررسی شود و اصلاح آن با فشار یا جوش سنگین انجام نگیرد, زیرا تنش باقی مانده ممکن است پس از نصب دوباره ظاهر شود.
کلاف پشتی چگونه لرزش و تاب را محدود می کند
کلاف پشتی طول آزاد پنل را کاهش می دهد و نیروها را به قاب پیرامونی منتقل می کند. محل اعضا باید با خطوط اصلی طرح هماهنگ باشد تا از روبه رو دیده نشوند یا بخشی از حفره ها را نامنظم نکنند. فاصله زیاد میان مهاربندها اجازه می دهد ورق در اثر باد یا حرکت درب مرتعش شود. فاصله بسیار کم نیز وزن را افزایش می دهد و رنگ آمیزی پشت پنل را دشوار می سازد. طراحی کلاف باید بر اساس ابعاد پنل, ضخامت ورق و نقاط ضعیف نقشه انجام شود, نه با یک الگوی ثابت برای همه طرح ها.
اتصال پنل به کلاف باید با جوش های کوتاه و متقارن انجام شود تا حرارت در یک سمت متمرکز نگردد. جوش ممتد ممکن است ورق را جمع کند و سطح مشبک را موج دار سازد. در نوارهای باریک, فاصله جوش از لبه اهمیت دارد, زیرا حرارت زیاد می تواند عرض مؤثر خط را کاهش دهد. قاب و پنل هنگام مونتاژ روی سطح تراز مهار می شوند و قطرهای مجموعه پس از جوشکاری دوباره کنترل خواهند شد. اگر کلاف تاب داشته باشد, نباید پنل با فشار روی آن بسته شود, زیرا ساختار تحت تنش باقی می ماند.
پرداخت لبه چگونه کیفیت پوشش را افزایش می دهد
لبه های برش CNC ممکن است پلیسه, ذرات چسبیده یا زبری موضعی داشته باشند. این نواحی باید بدون تغییر شکل هندسی طرح پرداخت شوند تا هم تماس ایمن تری ایجاد شود و هم رنگ روی لبه ها پیوستگی مناسبی داشته باشد. نوک های تیز معمولاً پوشش نازک تری نگه می دارند و در برابر ضربه آسیب پذیرتر هستند. گرد کردن کنترل شده و پاک سازی گرد برش, چسبندگی آستر را بهتر می کند. پشت پنل و گوشه های داخلی نیز باید از ذرات و چربی پاک شوند, زیرا دسترسی پس از مونتاژ محدود خواهد شد.
پوشش پودری در صورت آماده سازی مناسب, لایه یکنواختی روی سطح ایجاد می کند, اما نفوذ رنگ به فرورفتگی ها و فضای میان پنل و کلاف باید کنترل شود. در طرح دولایه, بهتر است هر لایه پیش از مونتاژ از نظر پوشش بررسی گردد. رنگ تیره می تواند موج های سطح را بیشتر نشان دهد و سطح مات معمولاً خط وخش و ناهمواری جزئی را کمتر آشکار می کند. پس از حمل و نصب, نقاط جوش یا خراش باید پاک سازی و با پوشش سازگار ترمیم شوند تا فولاد بدون محافظ باقی نماند.
- ضخامت ورق را با طول آزاد خطوط و تراکم شبکه تعیین کنید.
- پنل را پس از برش از نظر تاب و تنش آزادشده کنترل کنید.
- کلاف پشتی را پشت خطوط اصلی و خارج از دید مستقیم قرار دهید.
- جوشکاری را مرحله ای و متقارن انجام دهید تا پنل موج برندارد.
- تمام لبه ها و پشت پنل را پیش از رنگ پاک سازی و پرداخت کنید.
اندازه گیری و نصب دقیق برای عملکرد بدون افتادگی
نصب درب CNC مشبک باید از اندازه گیری چندنقطه ای دهانه و بررسی نوع بازشو آغاز شود. عرض, ارتفاع, شیب کف, استحکام ستون و فضای حرکت, ابعاد واقعی قاب و پنل را مشخص می کنند. در نمونه دو لنگه, خط مرکزی طرح باید با قفل و محور نما هماهنگ باشد و در مدل ریلی, طول جانبی و تراز مسیر اهمیت بیشتری دارد. لولا, چرخ, استوپر و جک باید پیش از نهایی شدن نقشه CNC جانمایی شوند تا تجهیزات عملکردی خطوط اصلی طرح را قطع نکنند. پس از ساخت, قاب بدون فشار روی زیرسازی نصب و حرکت دستی آن آزمایش می شود. این ترتیب باعث می شود ایرادهای تراز, اصطکاک یا ضعف اتصال پیش از نصب موتور و تحویل نهایی مشخص شوند.
برداشت ابعاد چگونه نقشه پنل را دقیق می کند
عرض دهانه در قسمت پایین, میانی و بالا اندازه گیری می شود تا انحراف ستون ها مشخص گردد. ارتفاع نیز در چند نقطه ثبت می شود, زیرا کف یا پوشش بالایی ممکن است تراز نباشد. پس از تعیین ابعاد قاب, فضای لازم برای لولا, رنگ, رگلاژ و فاصله حرکتی کسر خواهد شد. نقشه پنل باید بر اساس اندازه نهایی قاب تنظیم شود تا در کناره ها حفره های ناقص یا نوارهای بسیار باریک باقی نمانند. محل قفل و دستگیره نیز باید پیش از برش تعیین شود تا برای نصب آن ها نیاز به قطع خطوط اصلی نباشد.
در مدل دو لنگه, فاصله میانی بخشی از طرح محسوب می شود. اگر شبکه بدون در نظر گرفتن این فاصله تقسیم شود, پس از بسته شدن خانه ها نامنظم یا ناپیوسته دیده خواهند شد. در مدل ریلی, بخشی از لنگه برای همپوشانی با ستون بسته در نظر گرفته می شود و نباید در محاسبه طرح حذف گردد. شیب کف نیز می تواند فاصله زیر درب را در مسیر حرکت تغییر دهد. ثبت تمام این جزئیات از اصلاحات کارگاهی پس از رنگ آمیزی و آسیب به پوشش جلوگیری می کند.
اتصال لولا و پلیت چگونه بار را منتقل می کند
لولا وزن قاب, پنل مشبک, قفل و تجهیزات جانبی را به پلیت و ستون انتقال می دهد. ظرفیت آن باید بر اساس وزن نهایی, عرض لنگه و دفعات حرکت تعیین شود. محل لولا روی قاب باید از داخل تقویت گردد تا نیرو روی جداره نازک پروفیل متمرکز نماند. پلیت نیز باید به عضو سازه ای مقاوم متصل شود, نه فقط به پوشش نما. فاصله مناسب میان لولای بالا و پایین, کنترل پیچش را بهتر می کند و هم محوری دقیق آن ها اصطکاک حرکت را کاهش می دهد.
هنگام نصب, لنگه در وضعیت شاقول مهار می شود و جوشکاری مرحله ای انجام می گیرد تا حرارت زاویه اتصال را تغییر ندهد. پس از نصب اولیه, درب بدون قفل چند بار باز و بسته خواهد شد. فاصله از کف, حرکت گوشه آزاد و ثبات محور در تمام مسیر کنترل می شوند. اگر لنگه برای بسته شدن به فشار نیاز داشته باشد, قفل نباید برای جبران این ایراد تنظیم شود. ابتدا لولا, پلیت, قاب و زیرسازی اصلاح می شوند و سپس محل زبانه و استوپر بر اساس وضعیت طبیعی درب تعیین خواهد شد.
تنظیم موتور و استوپر چگونه ضربه را کنترل می کند
در مدل اتوماتیک, حرکت دستی روان پیش شرط نصب جک یا موتور است. تجهیز برقی نباید برای غلبه بر لولای ناتراز, ریل نامناسب یا قاب تاب دار استفاده شود. پایه جک باید روی پروفیل تقویت شده قرار گیرد و نیروی آن به کلاف منتقل شود, نه به نوارهای مشبک. زاویه اتصال بازو با عرض لنگه و میزان بازشو ارتباط دارد. تنظیم نادرست می تواند در انتهای مسیر فشار زیادی ایجاد کند و به جوش, پوشش یا گیربکس آسیب برساند.
استوپر مکانیکی در حالت باز و بسته, انرژی انتهای حرکت را جذب می کند. محل آن باید روی زیرسازی مقاوم و خارج از مسیر تردد قرار گیرد. در مدل دو لنگه, استوپر بسته باید دو بخش را بدون پیچش هم راستا نگه دارد تا طرح مرکزی و قفل به درستی درگیر شوند. پس از تنظیم موتور, چند چرخه کامل اجرا می شود و صدای لرزش پنل, دمای موتور و محل توقف بررسی خواهند شد. هر صدای جدید ممکن است نشانه لقی کلاف, فشار راهنما یا تنظیم نادرست تجهیزات باشد.
- دهانه را در چند نقطه و همراه با شیب کف اندازه گیری کنید.
- نقشه CNC را پس از تعیین قاب, قفل و یراق آلات نهایی سازید.
- لولا و پلیت را بر اساس وزن کامل پنل و قاب انتخاب کنید.
- حرکت دستی را پیش از نصب موتور و تنظیم تجهیزات تأیید کنید.
- استوپرها را روی زیرسازی مقاوم و دور از مسیر تردد نصب کنید.
قیمت, سفارش و نگهداری با خدمات سازه سنتر
قیمت درب ویلایی CNC پنل مشبک از ترکیب ابعاد, ضخامت ورق, تراکم نقشه, نوع کلاف و مدل بازشو شکل می گیرد. طرح ساده هندسی با پنل اسلیمی چندلایه از نظر زمان برش, پرداخت, جوشکاری و رنگ آمیزی یکسان نیست. مدل دو لنگه, ریلی یا اتوماتیک نیز به یراق آلات و زیرسازی متفاوتی نیاز دارد. سفارش حرفه ای باید با اندازه گیری دهانه, تعیین میزان حریم و انتخاب درصد فضای باز آغاز شود. سپس طرح, نوع ورق, رنگ, قفل و جزئیات نصب نهایی می شوند. سازه سنتر این مشخصات را همراه با قابلیت تعمیر و نگهداری ارزیابی می کند تا ظاهر پنل با استحکام و عملکرد واقعی هماهنگ باشد. بازدید دوره ای پوشش, اتصالات و تجهیزات حرکتی نیز دوام محصول را افزایش می دهد.
چه عوامل فنی قیمت پنل CNC را تغییر می دهند
ابعاد درب مقدار ورق, پروفیل و طول مسیر برش را تعیین می کند. افزایش تراکم طرح, تعداد گوشه ها و زمان پرداخت را بیشتر می سازد. ضخامت ورق نیز بر سرعت برش, وزن لنگه و ظرفیت لولا اثر دارد. پنل دو لایه, رنگ متفاوت پشت شبکه, قاب برجسته و طرح اختصاصی مراحل ساخت بیشتری ایجاد می کنند. نوع قفل, دستگیره, لولا, چرخ یا موتور نیز باید در مشخصات سفارش ثبت شود. مقایسه پیشنهادها زمانی معتبر است که متریال, ضخامت و سطح خدمات یکسان باشند.
شرایط نصب نیز بر حجم اجرا اثر می گذارد. ستون ضعیف به پلیت تقویتی نیاز دارد و کف شیب دار می تواند رگلاژ را پیچیده کند. در مدل ریلی, فونداسیون و تراز مسیر مطرح هستند و در مدل لولایی, ظرفیت ستون و لولا اهمیت بیشتری دارند. محدودیت حمل, مونتاژ در محل و ترمیم پوشش پس از جوشکاری نیز باید در برنامه دیده شوند. حذف مهاربند, پرداخت لبه یا پوشش نقاط پنهان ممکن است هزینه اولیه را کاهش دهد, اما احتمال لرزش و خوردگی آینده را افزایش خواهد داد.
فرایند سفارش چگونه خطای نقشه را کاهش می دهد
سفارش با ثبت ابعاد اولیه, تصاویر دهانه, نوع بازشو, میزان حریم و سبک نما آغاز می شود. سپس درصد فضای باز و نوع طرح از میان شبکه هندسی, خطوط آزاد, اسلیمی یا مدل دولایه انتخاب خواهد شد. نقشه ساخت باید محل قاب, کلاف, لولا, قفل, دستگیره و تجهیزات اتوماتیک را نشان دهد. عرض نوارهای باقی مانده نیز پیش از برش کنترل می شود تا بخش ضعیف یا ناپیوسته ایجاد نگردد. تأیید نقشه در این مرحله احتمال اصلاح دستی و تغییر ناخواسته طرح را کاهش می دهد.
پس از تأیید, ورق برش می خورد و از نظر لبه, تاب و ابعاد کنترل می شود. قاب روی سطح تراز ساخته و کلاف های پشتی در محل تعیین شده نصب خواهند شد. جوشکاری با توالی متقارن انجام می شود و سپس سطح برای پوشش آماده خواهد شد. پیش از ارسال, مستقیم بودن قاب, کیفیت رنگ, عملکرد قفل و تطابق طرح با نقشه بررسی می شوند. سازه سنتر با ثبت مراحل تولید و کنترل, امکان پیگیری سفارش و مقایسه محصول تحویلی با مشخصات تأییدشده را فراهم می سازد.
نگهداری چگونه دوام شبکه و یراق آلات را حفظ می کند
حفره ها و گوشه های پنل مشبک باید به صورت دوره ای از گردوغبار, برگ و آلودگی پاک شوند. تجمع رطوبت در فرورفتگی ها می تواند به پوشش لبه ها آسیب بزند. شست وشو با ابزار نرم و مواد سازگار انجام می شود تا رنگ خراش نبیند. خراش عمیق یا زنگ نقطه ای پس از پاک سازی با آستر و پوشش هماهنگ ترمیم خواهد شد. پشت پنل و محل اتصال کلاف نیز باید تا حد امکان بازدید شوند, زیرا خوردگی پنهان می تواند پیش از سطح نمایان گسترش پیدا کند.
لولا, قفل, استوپر, چرخ یا موتور نیز باید همراه با پنل بررسی شوند. افتادگی لنگه می تواند به شبکه فشار وارد کند و باعث ناهماهنگی خطوط یا تماس با قاب شود. صدای لرزش هنگام حرکت ممکن است نشانه شل شدن اتصال پنل یا ضعف مهاربند باشد. در مدل اتوماتیک, ابتدا حرکت مکانیکی و سپس موتور کنترل می شود. ثبت نوع رنگ, ضخامت ورق و مشخصات یراق آلات در زمان سفارش, تعمیر آینده را دقیق تر می کند و از استفاده از قطعات ناسازگار جلوگیری خواهد کرد.
- استعلام را با ابعاد, ضخامت ورق و فایل طرح انجام دهید.
- پیشنهادها را با مشخصات یکسان کلاف, رنگ و یراق آلات مقایسه کنید.
- عرض نوارها و محل تجهیزات را پیش از برش نهایی تأیید کنید.
- لبه های شبکه و پشت پنل را در بازدیدهای دوره ای کنترل کنید.
- لرزش, افتادگی یا خراش پوشش را پیش از گسترش پیگیری کنید.
طرح هایی با خانه های کوچک تر یا پنل پشتی, دید مستقیم را بهتر محدود می کنند. با این حال, تراکم زیاد وزن و فشار باد را افزایش می دهد و به کلاف مقاوم تری نیاز دارد. شبکه لوزی, شش ضلعی متراکم یا طرح اسلیمی دولایه می تواند حریم مناسبی ایجاد کند. انتخاب نهایی باید بر اساس ضخامت ورق, ابعاد دهانه, میزان نور و دسترسی لازم برای شست وشو انجام شود.
ضخامت ورق به ابعاد پنل, درصد فضای باز, طول نوارهای باقی مانده و فاصله کلاف ها بستگی دارد. طرحی با خانه های بزرگ و خطوط بلند نسبت به شبکه ریز به سختی بیشتری نیاز دارد. ورق بیش از حد ضخیم وزن لنگه را افزایش می دهد و فشار بیشتری به لولا یا چرخ وارد می کند. انتخاب مناسب باید همراه با محاسبه وزن, ساختار قاب و نوع بازشو انجام شود.
پنل مشبک هرگونه تاب قاب یا اختلاف رگلاژ را در امتداد خطوط طرح آشکارتر نشان می دهد. محل لولا, قفل و دستگیره باید پیش از برش در نقشه مشخص شود. همچنین پنل برای جلوگیری از لرزش به کلاف پشتی هماهنگ نیاز دارد. پس از نصب, حرکت دستی, فاصله از کف و پیوستگی طرح دو لنگه کنترل می شوند. تجهیزات اتوماتیک نیز فقط پس از تأیید عملکرد مکانیکی تنظیم خواهند شد.
قیمت به ابعاد, ضخامت ورق, تراکم مسیر برش, پیچیدگی نقشه, نوع کلاف, پوشش و یراق آلات وابسته است. پنل دولایه یا طرح اختصاصی مراحل بیشتری برای برش, پرداخت و مونتاژ دارد. مدل دو لنگه, ریلی یا اتوماتیک نیز زیرسازی متفاوتی می خواهد. برای مقایسه دقیق, مشخصات متریال, رنگ, لولا و خدمات نصب باید در پیشنهادهای مختلف یکسان و شفاف باشند.
ابعاد دهانه, تصاویر نما, نوع بازشو, میزان حریم و سبک مورد نظر اطلاعات اولیه هستند. محل قفل, دستگیره و تجهیزات اتوماتیک نیز باید مشخص شود. سپس نقشه CNC با عرض نوارها, درصد فضای باز و محل کلاف پشتی آماده خواهد شد. تأیید فایل پیش از برش ضروری است تا طرح در کناره ها ناقص نشود و بخش های باریک یا ضعیف در ساختار باقی نمانند.
برای لرزش, ابتدا اتصال پنل به کلاف, استحکام مهاربند, لولا و تراز قاب بررسی می شوند. افزودن جوش بدون یافتن علت ممکن است تاب بیشتری ایجاد کند. زنگ نقطه ای نیز باید تا سطح سالم پاک سازی و با آستر و رنگ سازگار ترمیم شود. اگر نوار مشبک تغییر شکل داده باشد, مسیر انتقال نیرو و محل اتصال آن ارزیابی خواهد شد. تعمیر پایدار باید عامل مکانیکی و پوشش آسیب دیده را هم زمان اصلاح کند.
جمع بندی
انتخاب از میان 14 طرح درب ویلایی CNC پنل مشبک باید با هماهنگی میان نقشه ظاهری و ساختار باربر انجام شود. شبکه مربعی, لوزی, شش ضلعی, خطوط آزاد, طرح اسلیمی و پنل دولایه از نظر حریم, وزن, فشار باد و نیاز به کلاف تفاوت دارند. ضخامت ورق, عرض نوارها, محل مهاربند, کیفیت برش و پرداخت لبه ها تعیین می کنند پنل پس از نصب تا چه اندازه پایدار بماند. اندازه گیری دقیق دهانه و اتصال لولا یا چرخ به زیرسازی مقاوم نیز از افتادگی, لرزش و ناهماهنگی طرح جلوگیری می کند. سفارش حرفه ای باید بر پایه فایل تأییدشده, مشخصات متریال, پوشش و شرایط واقعی نصب انجام شود. سازه سنتر با بررسی این اطلاعات, امکان دریافت پیشنیهاد فنی متناسب با پروژه را فراهم می کند. برای مشاوره, ثبت سفارش یا استعلام قیمت روز می توان ابعاد و تصاویر ورودی را ارائه کرد تا طراحی, برش, ساخت, بسته بندی, حمل و نصب با کنترل کیفیت مرحله ای انجام شود.
