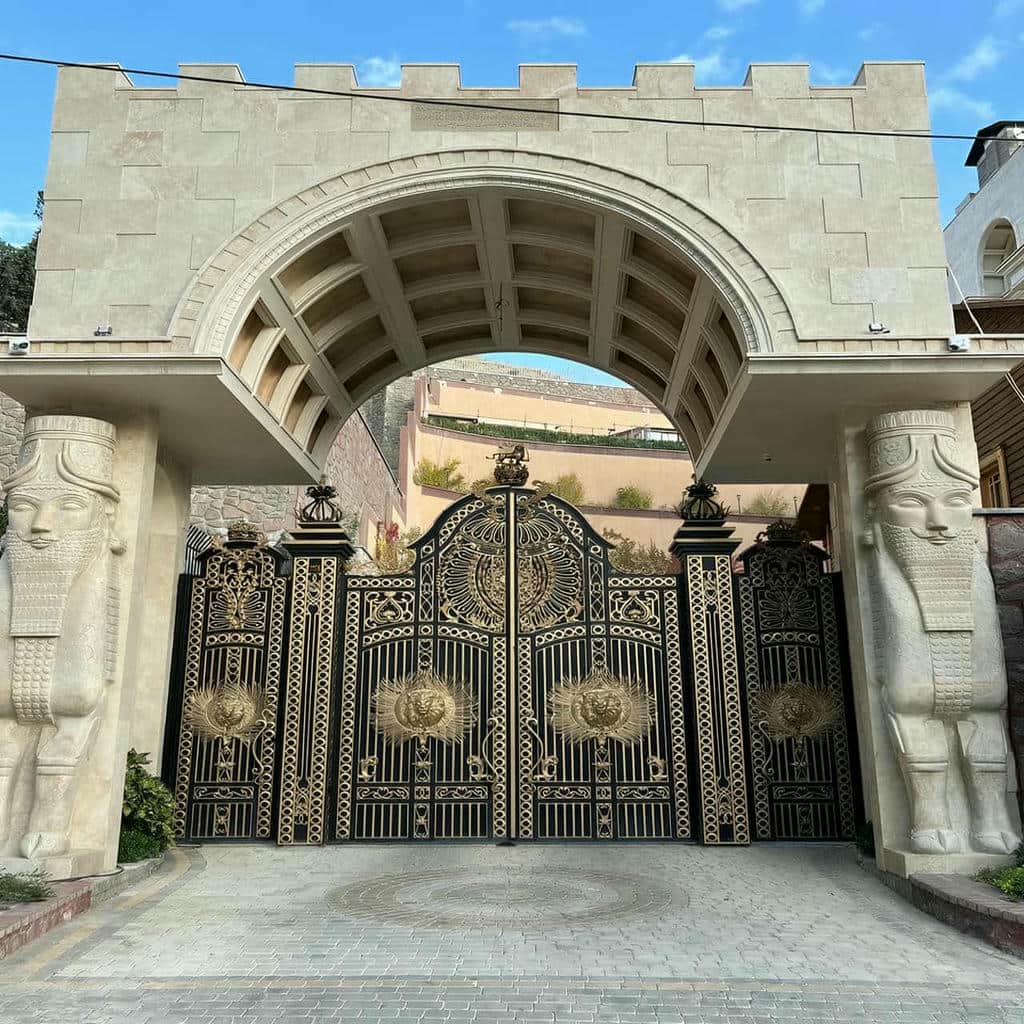

12 نمونه درب پارکینگ لولایی ستون دار
هماهنگی ابعاد ستون با ظرفیت لولا و وزن هر لنگه, حرکت درب را پایدار می کند و از انتقال تنش نامتعادل به سازه ورودی جلوگیری می نماید. درب پارکینگ لولایی ستون دار برخلاف مدلی که مستقیم به دیوار متصل می شود, بار بازشو, فشار باد و نیروی جک را از طریق ستون های مستقل یا تقویت شده به فونداسیون انتقال می دهد. مدل های مدرن, کلاسیک, فرفورژه, CNC, مشبک و ورق پوش فقط ظاهر متفاوتی ندارند؛ وزن تزئینات, سطح پوشیدگی و محل مرکز ثقل آن ها, ضخامت پروفیل, تعداد لولا و نوع مهاربندی ستون را نیز تغییر می دهد. درب پارکینگ لولایی ستون دار برای ورودی ویلا, حیاط, باغ و محوطه هایی مناسب است که فضای کافی برای گردش لنگه ها دارند و تفکیک سازه درب از دیوار اهمیت دارد. معیار انتخاب باید عرض دهانه, ارتفاع درب, جنس ستون, عمق فونداسیون, شیب کف, نوع رنگ و تعداد تردد را هم زمان پوشش دهد. نصب لولای سنگین روی ستون کم مقاومت یا انتخاب طرح بسته بدون محاسبه فشار باد, باعث افتادگی لنگه, ترک اتصال و اختلال قفل می شود. عوامل مؤثر بر هزینه نیز شامل متریال, ابعاد, تزئینات, پوشش, یراق آلات, جک و شرایط اجرا هستند. سازه سنتر با بررسی هماهنکی میان ستون, قاب و تجهیزات حرکتی, سفارش را دقیق تر و احتمال اصلاحات پس از نصب را کمتر می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ساختار ستون | ستون فولادی یا ستون بنایی تقویت شده, وزن لنگه و گشتاور بازشو را به فونداسیون انتقال می دهد و محور لولا را ثابت نگه می دارد. | ابعاد و ضخامت ستون باید بر اساس وزن, عرض لنگه و نوع جک تعیین شود. |
| فونداسیون پایه | فونداسیون پایدار از نشست ستون جلوگیری می کند و مانع تغییر تراز لولا, قفل و فاصله مرکزی دو لنگه می شود. | عمق و ابعاد پایه با جنس خاک, ارتفاع ستون و بار باد هماهنگ شود. |
| پروفیل قاب | پروفیل پیرامونی و کلاف داخلی, بار ورق و تزئینات را پخش می کنند و از تاب برداشتن لنگه جلوگیری می نمایند. | مقطع پروفیل بر اساس عرض, ارتفاع, مدل ظاهری و وزن واقعی انتخاب شود. |
| نوع لولا | لولای بلبرینگی یا تقویت شده, اصطکاک حرکت را کاهش می دهد و بار سازه را به صفحه اتصال ستون منتقل می کند. | ظرفیت و تعداد لولا با گشتاور لنگه و تعداد تردد تطبیق داده شود. |
| مدل ظاهری | طرح مدرن, کلاسیک, فرفورژه, CNC یا مشبک بر وزن, فشار باد, میزان دید و شرایط نگهداری اثر می گذارد. | مدل باید بدون افزایش غیرضروری وزن با ظرفیت ستون و لولا هماهنگ باشد. |
| قفل و مهار | قفل مرکزی, درزپوش و مهار پایین, لنگه ها را در نقطه بسته تثبیت می کنند و فشار باد را از قفل دور نگه می دارند. | صفحه قفل و مهار روی بخش تقویت شده قاب و کف نصب شوند. |
| جک بازویی | جک نیروی بازوبسته شدن را میان ستون و لنگه منتقل می کند و عملکرد آن به هندسه نصب و وزن درب وابسته است. | محل پایه جک پیش از ساخت ستون و قاب مشخص شود. |
| پوشش فلزی | آستر ضدزنگ و رنگ کوره ای از ستون, قاب, جوش ها و لبه های ورق در برابر رطوبت و تابش محافظت می کنند. | سطح فلز پیش از رنگ پاک سازی شود و نقاط اتصال پوشش کامل داشته باشند. |
| نصب و رگلاژ | تراز ستون, محور عمودی لولا و فاصله دقیق لنگه ها, حرکت روان و درگیری صحیح قفل را تضمین می کنند. | شیب کف, جهت بازشو و ترتیب بسته شدن پیش از تحویل آزمایش شوند. |
اطلاعات تماس

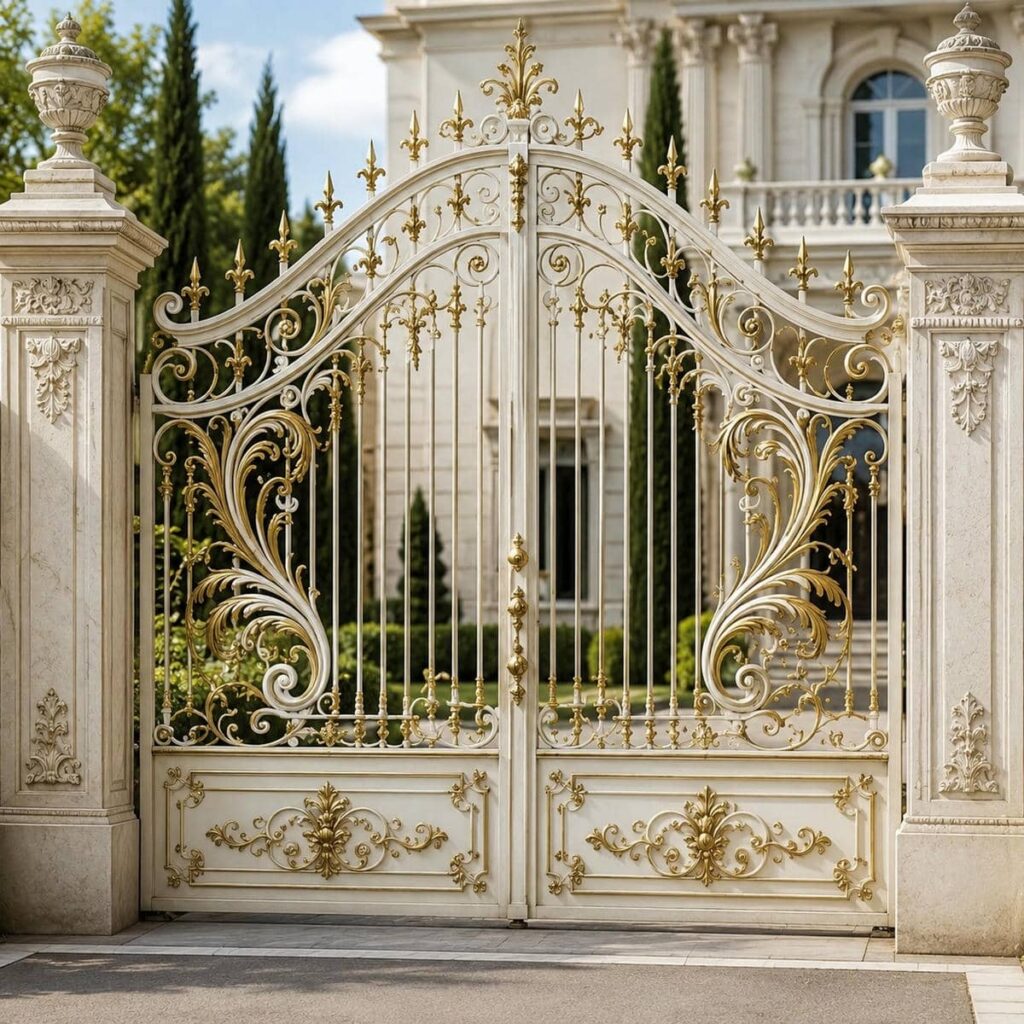

کاربرد و مزیت سازه ای درب پارکینگ لولایی ستون دار
استفاده از ستون مستقل باعث می شود نیروهای ناشی از وزن درب, فشار باد و حرکت جک در مسیر مشخصی به فونداسیون منتقل شوند و دیوارهای جانبی نقش اصلی باربری را بر عهده نگیرند. این ساختار در ورودی هایی مفید است که دیوار موجود مقاومت کافی ندارد, دهانه نیازمند قاب بندی جدید است یا کارفرما می خواهد مرز ورودی با ستون های هماهنگ و منظم تعریف شود. ستون ها همچنین محل دقیق نصب لولا, قفل جانبی, کابل و پایه جک را فراهم می کنند. درب می تواند یک لنگه یا دو لنگه باشد, اما در پارکینگ های معمولی مدل دو لنگه به دلیل تقسیم بار و کاهش شعاع هر بخش کاربرد بیشتری دارد. مزیت این سیستم فقط ظاهری نیست؛ ستون صحیح, امکان رگلاژ پایدار, تعمیر موضعی و کنترل بهتر تنش را فراهم می کند و عمر مفید مجموعه را افزایش می دهد.
کاربری ستون مستقل در ورودی های فاقد تکیه گاه مناسب
در برخی ورودی ها, دیوارهای جانبی از مصالحی ساخته شده اند که برای تحمل گشتاور درب سنگین مناسب نیستند. اتصال مستقیم لولا به دیوار ضعیف می تواند به ترک, لق شدن صفحه مهار و خروج محور از تراز منجر شود. اجرای ستون فولادی یا ترکیب ستون فلزی با پوشش معماری, مسیر بار را مستقل می کند و امکان اتصال مطمئن تر لولا را فراهم می سازد. ستون باید از سطح کف تا فونداسیون پیوستگی داشته باشد و فقط به نما یا دیوار نازک متصل نشود. طراحی آن بر اساس وزن هر لنگه, ارتفاع و فاصله مرکز ثقل انجام می شود.
ستون مستقل امکان اصلاح ابعاد دهانه را نیز فراهم می کند. اگر فاصله دیوارهای موجود نامنظم باشد, دو ستون تراز می توانند عرض مفید و محورهای نصب را دقیق تعریف کنند. این ویژگی برای بازسازی ورودی های قدیمی یا پروژه هایی که کف و دیوارها کاملاً شاقول نیستند, اهمیت دارد. فاصله داخلی ستون ها باید پس از درنظرگرفتن ضخامت لولا, خلاصی نصب و عرض موردنیاز خودرو تعیین شود. اجرای ستون بدون محاسبه این جزئیات ممکن است دهانه مفید را کاهش دهد یا باعث ایجاد فاصله نامتناسب میان لنگه و پایه شود.
تفکیک بار درب از دیوار و نمای پیرامونی
هنگام بازشدن درب, وزن لنگه فقط نیروی قائم ایجاد نمی کند و به دلیل فاصله مرکز جرم تا محور, گشتاور قابل توجهی به ستون وارد می شود. فشار باد و نیروی جک نیز بارهای افقی و چرخه ای ایجاد می کنند. اگر این نیروها مستقیماً به نمای سنگی یا دیوار غیرسازه ای منتقل شوند, احتمال جداشدن پوشش, ترک بندها و لق شدن اتصال افزایش می یابد. ستون باربر, این نیروها را به پایه منتقل می کند و اجازه می دهد پوشش نما فقط نقش ظاهری داشته باشد. این تفکیک, تعمیر نما و درب را نیز مستقل تر می کند.
پوشش ستون می تواند با سنگ, ورق فلزی یا قطعات تزئینی انجام شود, اما نباید دسترسی به لولا, کابل و صفحات اتصال را از بین ببرد. فضای مناسب برای بازبینی جوش ها و تنظیم جک باید در طراحی باقی بماند. همچنین پوشش نباید باعث حبس آب در اطراف پایه یا تماس دائمی رطوبت با فولاد شود. اگر ستون داخل قاب بنایی قرار می گیرد, فاصله ها باید آب بندی و مسیر تخلیه رطوبت پیش بینی شوند. هماهنگی ساختار باربر با نما باعث می شود ظاهر منظم بدون کاهش تعمیرپذیری به دست آید.

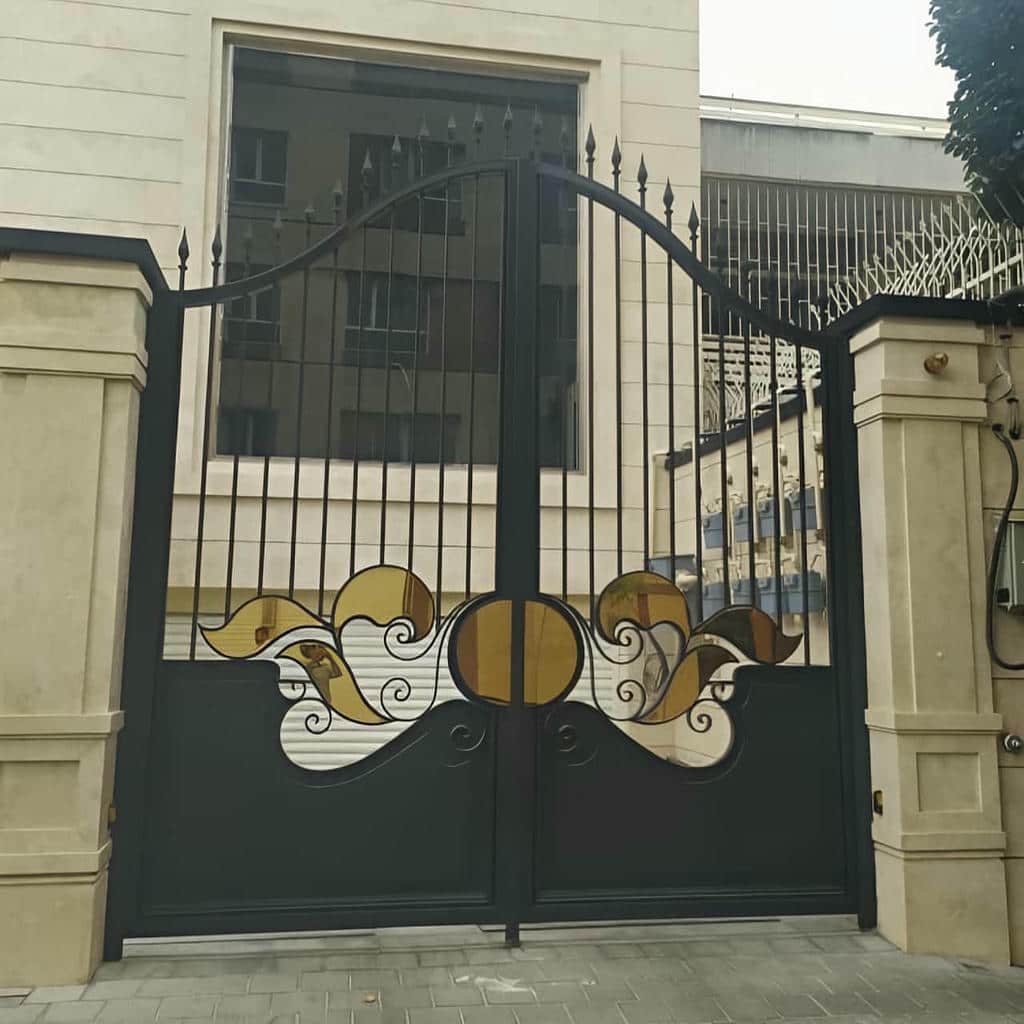

هماهنگی ستون ها با سبک و تناسب ورودی
ستون ها بخشی از قاب بصری ورودی هستند و نسبت عرض و ارتفاع آن ها بر ظاهر درب اثر می گذارد. ستون باریک کنار درب سنگین ممکن است از نظر بصری نامتناسب باشد و ستون بیش از حد حجیم نیز عرض مفید عبور را کاهش دهد. در مدل مدرن, سطوح صاف و خطوط مستقیم ستون با پروفیل های منظم درب هماهنگ می شوند. در سبک کلاسیک, قاب بندی, تاج یا جزئیات تزئینی می تواند روی پوشش ستون اجرا شود, مشروط بر آنکه به محور لولا و مسیر بازشو وارد نشود.
هماهنگی ظاهری نباید باعث مخفی شدن نقاط ضروری سرویس شود. درپوش بازدید, مسیر کابل و جایگاه پایه جک باید طوری طراحی شوند که ضمن حفظ ظاهر, دسترسی فنی باقی بماند. رنگ ستون فلزی و درب نیز بهتر است در یک فرآیند هماهنگ اجرا شود تا اختلاف بافت یا طیف ایجاد نگردد. اگر پوشش ستون از متریال دیگری است, اتصال آن باید تغییرات دمایی و لرزش ناشی از حرکت درب را تحمل کند. طراحی هم زمان ستون و لنگه, نتیجه منسجم تری نسبت به افزودن ستون تزئینی پس از ساخت درب ایجاد می کند.
- ستون در ورودی های دارای دیوار ضعیف به صورت باربر مستقل اجرا شود.
- عرض مفید دهانه پس از تعیین ضخامت ستون ها محاسبه گردد.
- پوشش نما از مسیر انتقال بار و اتصال لولا جدا بماند.
- دسترسی به لولا کابل و پایه جک در طراحی ستون حفظ شود.
- ابعاد ظاهری ستون با ارتفاع و وزن درب هماهنگ باشد.
ساختار ستون قاب و اجزای تعیین کننده دوام
دوام درب ستون دار به عملکرد یکپارچه فونداسیون, ستون, صفحه لولا, قاب, کلاف داخلی و پوشش سطح وابسته است. ستون باید نیروی خمشی لنگه را بدون تغییر تراز تحمل کند و قاب نیز وزن تزئینات را به نقاط لولا انتقال دهد. افزایش ضخامت یک قطعه به تنهایی کیفیت را تضمین نمی کند؛ اگر فونداسیون ضعیف باشد, ستون مقاوم نیز نشست می کند و اگر کلاف قاب درست طراحی نشود, لنگه با وجود لولای قوی افتادگی خواهد داشت. نقاط اتصال جک و قفل نیز به تقویت موضعی نیاز دارند, زیرا نیروهای تکرارشونده می توانند پروفیل نازک را تغییر شکل دهند. آماده سازی سطح, آستر ضدخوردگی و آب بندی پایه ستون, بخش دیگری از دوام هستند. بررسی همه اجزا به عنوان یک مسیر پیوسته انتقال نیرو, نتیجه مطمئن تری از سنگین کردن نامنظم سازه ایجاد می کند.
ابعاد ستون و فونداسیون بر اساس گشتاور لنگه
وزن لنگه در فاصله ای از محور لولا قرار دارد و همین فاصله, گشتاور وارد بر ستون را ایجاد می کند. هرچه درب عریض تر, بلندتر یا پوشیده تر باشد, بار خمشی و اثر باد افزایش می یابد. ستون فولادی باید مقطع و ضخامت متناسبی داشته باشد و اتصال پایین آن به صفحه یا شبکه مهاری مطمئن انجام شود. انتخاب ابعاد صرفاً بر اساس ظاهر یا ضخامت دیواره پروفیل کافی نیست؛ طول آزاد ستون, ارتفاع نصب لولا و شرایط مهاربندی بالا نیز بر رفتار آن اثر دارند.
فونداسیون باید بار قائم و لنگر واژگونی ستون را به زمین منتقل کند. پایه کم عمق یا اجرا روی خاک سست می تواند به نشست یا چرخش محدود ستون منجر شود و همین تغییر کوچک, فاصله لنگه ها و عملکرد قفل را مختل کند. مسیر آب نیز نباید اطراف پایه را شسته یا خاک را نرم کند. اگر ستون کنار دیوار قرار دارد, اتصال کمکی به سازه پایدار می تواند تغییر شکل جانبی را کاهش دهد, اما این اتصال نباید جایگزین فونداسیون مناسب شود. شرایط زمین باید پیش از تعیین جزئیات پایه بررسی گردد.
تقویت محل لولا جک و قفل در قاب
لولا نیروی وزن را به ستون منتقل می کند و محل اتصال آن باید روی صفحه یا پروفیل تقویت شده قرار گیرد. جوش دادن لولا به پوسته نازک ستون باعث تمرکز تنش و احتمال ترک می شود. صفحات داخلی یا خارجی می توانند سطح انتقال نیرو را افزایش دهند و اتصال را پایدارتر کنند. محور لولاهای بالا و پایین نیز باید دقیقاً هم راستا باشد. افزایش تعداد لولا فقط در صورتی مفید است که تمام محورها روی یک خط قرار گیرند؛ در غیر این صورت, اصطکاک و فشار جانبی بیشتر خواهد شد.
پایه جک نیروی رفت وبرگشتی و ضربه های توقف را به ستون و قاب وارد می کند. محل پایه روی لنگه باید به کلاف داخلی متصل باشد, نه اینکه فقط روی ورق تزئینی نصب شود. قفل برقی و صفحه مقابل آن نیز در هر بار بسته شدن ضربه دریافت می کنند و به تقویت موضعی نیاز دارند. اگر این نقاط از ابتدا در نقشه ساخت مشخص شوند, کلاف ها می توانند دقیقاً در مسیر نیرو قرار گیرند. افزودن صفحه تقویتی پس از تکمیل رنگ, هم ظاهر را مختل می کند و هم پوشش ضدخوردگی را نیازمند ترمیم خواهد کرد.
پوشش ضدزنگ و محافظت بخش پایین ستون
بخش پایین ستون در تماس بیشتری با رطوبت کف, آب شستشو و خاک قرار دارد و خوردگی در این ناحیه می تواند ظرفیت سازه را کاهش دهد. سطح فولاد پیش از رنگ باید از چربی, زنگ و پوسته اکسیدی پاک شود. آستر ضدخوردگی باید اطراف جوش, صفحه پایه و لبه های برش را کامل بپوشاند. اگر ستون داخل پوشش سنگی قرار می گیرد, آب نباید در فضای بین فلز و نما محبوس شود. اجرای درپوش بالایی نیز از ورود مستقیم آب به پروفیل جلوگیری می کند.
رنگ کوره ای یا پوشش مایع زمانی دوام مناسب دارد که زیرسازی صحیح انجام شده باشد. پوشش ضخیم روی سطح آلوده ممکن است پس از مدتی پوسته شود و خوردگی زیر آن گسترش پیدا کند. خراش های ایجادشده در زمان نصب لولا یا جک باید پس از پاک سازی با آستر و رنگ ترمیم شوند. بازبینی دوره ای بخش پایین ستون, اطراف جوش و محل تماس پوشش نما کمک می کند آسیب در مرحله محدود شناسایی شود. محافظت مناسب این قسمت, ثبات محور درب را در سال های استفاده حفظ می کند.
- مقطع ستون بر اساس گشتاور و فشار باد تعیین شود.
- فونداسیون بار خمشی و احتمال نشست زمین را پوشش دهد.
- صفحه لولا به بخش مقاوم ستون متصل گردد.
- پایه جک و قفل روی کلاف تقویت شده نصب شوند.
- پایه و داخل ستون در برابر نفوذ آب محافظت شوند.
اندازه گیری اجرا و رگلاژ درب لولایی ستون دار
اجرای دقیق از تعیین محور ستون ها و تراز کف آغاز می شود, زیرا موقعیت پایه ها عرض مفید دهانه و هندسه حرکت لنگه ها را مشخص می کند. فاصله ستون ها باید پس از درنظرگرفتن ضخامت لولا, خلاصی نصب, درز مرکزی و عرض موردنیاز خودرو تعیین شود. سپس فونداسیون و صفحه های مهاری اجرا می شوند و ستون ها از نظر شاقول بودن در دو جهت کنترل می گردند. پس از تثبیت ستون, لولاها به صورت موقت نصب می شوند تا حرکت آزمایشی انجام گیرد. فاصله زیر لنگه باید با شیب کامل مسیر بازشو هماهنگ باشد و فقط بر اساس کف زیر نقطه بسته تعیین نشود. در مدل اتوماتیک, محل پایه جک و مسیر کابل نیز پیش از پوشاندن ستون آماده می شود. تست نهایی شامل حرکت دستی, قفل, مهار, جک و تجهیزات ایمنی است.
تعیین محور ستون و عرض واقعی دهانه
اندازه گیری اولیه باید عرض ورودی, مسیر خودرو, موانع جانبی و ضخامت پوشش آینده ستون را دربر گیرد. فاصله محور تا محور ستون با عرض مفید عبور یکسان نیست, زیرا ضخامت قاب, لولا و خلاصی های نصب از آن کسر می شوند. اگر ستون ها پیش از انتخاب درب اجرا شده باشند, وضعیت شاقول و فاصله بالا و پایین باید کنترل شود. اختلاف میان این اندازه ها می تواند باعث شود دو لنگه در مرکز هم راستا نباشند یا فاصله جانبی نامنظمی ایجاد شود.
در پروژه جدید, بهتر است نقشه ستون و درب هم زمان تهیه شود. محل پایه, عمق فونداسیون, مسیر کابل و جهت بازشو در یک طرح مشخص می شوند. شعاع گردش لنگه ها نیز با محل توقف خودرو, پله, باغچه و دیوار تطبیق داده می شود. اگر قرار است درب به سمت داخل باز شود, شیب کف و ارتفاع نقاط انتهایی مسیر باید اندازه گیری گردد. ثبت این موارد پیش از اجرا, از جابه جایی ستون یا کاهش عرض مفید پس از ساخت جلوگیری می کند.
نصب شاقول ستون و محور عمودی لولا
ستون باید در دو جهت شاقول باشد و تا تثبیت کامل فونداسیون مهاربندی موقت شود. انحراف محدود در ارتفاع ستون می تواند محور لولا را تغییر دهد و باعث حرکت خودکار لنگه در حالت نیمه باز شود. صفحه های اتصال لولا پس از کنترل نهایی ستون نصب می شوند. لولاهای بالا و پایین نیز با ابزار تراز روی یک خط عمودی قرار می گیرند. اتصال اولیه بهتر است موقت باشد تا پیش از جوش نهایی, لنگه آزمایش و هرگونه گیر یا تغییر ارتفاع اصلاح شود.
جوش کاری نهایی باید مرحله ای انجام شود تا حرارت, صفحه لولا یا ستون را از تراز خارج نکند. پس از سردشدن اتصال, حرکت لنگه دوباره بررسی می شود. اگر ستون دارای پوشش معماری است, فاصله کافی میان لنگه و نما حفظ می گردد تا درب در زاویه باز به سنگ یا قاب برخورد نکند. لولا باید برای روان کاری و بازدید قابل دسترس باقی بماند. پوشاندن کامل محور با نما ممکن است تعمیر ساده را به تخریب پوشش تبدیل کند.
رگلاژ قفل جک و ترتیب بسته شدن
پس از نصب دو لنگه, فاصله زیر درب, خط بالایی و درز مرکز تنظیم می شوند. لنگه ثابت با مهار پایین روی کف تثبیت می شود و لنگه دوم با درزپوش روی آن قرار می گیرد. ترتیب بسته شدن باید مشخص باشد؛ لنگه زیرین زودتر بسته می شود و لنگه رویی پس از آن در محل قفل قرار می گیرد. صفحه قفل باید بدون فشار جانبی درگیر شود. اگر جک برای فشردن لنگه ها به مرکز نیروی زیادی مصرف کند, رگلاژ مکانیکی صحیح نیست.
پایه جک روی ستون و قاب در موقعیتی نصب می شود که زاویه انتقال نیرو با عرض لنگه هماهنگ باشد. پس از نصب, سرعت, تأخیر دو لنگه و نیروی برخورد تنظیم می شوند. فتوسل باید مسیر خودرو را پوشش دهد و خلاص کن دستی نیز قابل دسترس باشد. چند چرخه کامل حرکت اجرا می شود تا ثبات ستون, صدای لولا, درگیری قفل و توقف جک بررسی شوند. هر تغییر در فاصله مرکز یا ارتفاع لنگه باید پیش از تحویل اصلاح گردد.
- محور ستون ها با عرض مفید خودرو هماهنگ شود.
- شاقول ستون پیش و پس از تثبیت فونداسیون کنترل گردد.
- مسیر کامل گردش لنگه از نظر شیب بررسی شود.
- لولاها پیش از جوش نهایی با حرکت آزمایشی تنظیم شوند.
- قفل جک و فتوسل در چند چرخه کامل تست شوند.

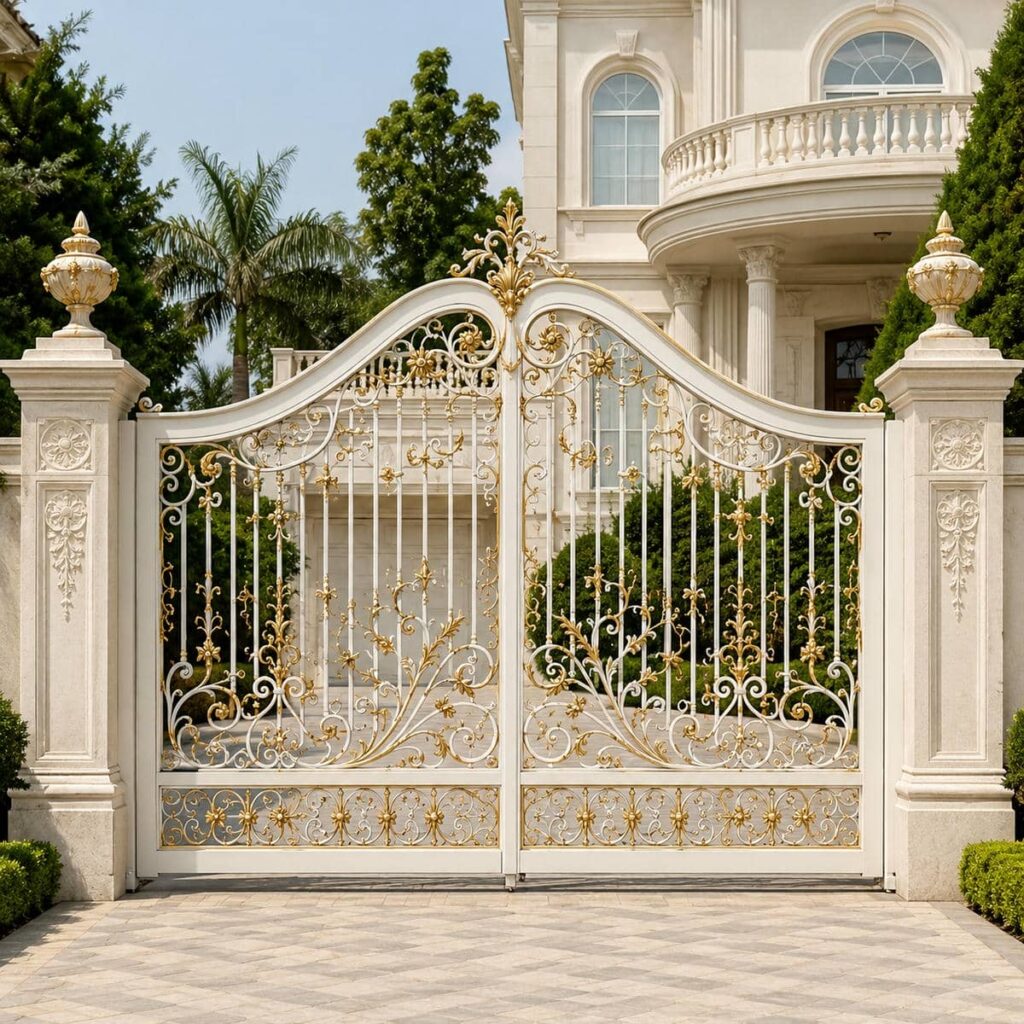

قیمت سفارش نگهداری و خدمات سازه سنتر
قیمت درب پارکینگ لولایی ستون دار از ترکیب ساختار درب, ستون, فونداسیون و تجهیزات حرکتی شکل می گیرد و تنها با مساحت لنگه ها قابل تعیین نیست. نوع پروفیل ستون, عمق پایه, وزن قاب, تراکم فرفورژه, مقدار ورق و مدل پوشش بر مصرف متریال و زمان اجرا اثر دارند. لولای بلبرینگی, قفل برقی, جک بازویی, فتوسل و تجهیزات کنترل نیز باید بر اساس وزن و تعداد تردد انتخاب شوند. در پروژه ای که ستون موجود قابل استفاده نیست, اجرای پایه جدید و هماهنگی آن با نما بخش مهمی از سفارش خواهد بود. سازه سنتر پیش از نهایی شدن ساخت, دهانه, خاک یا کف, جهت بازشو و وضعیت دیوارها را بررسی می کند. نگهداری بعدی نیز شامل کنترل شاقول ستون, لقی لولا, رگلاژ قفل و ترمیم پوشش است.
عوامل مؤثر بر قیمت ستون و درب
ابعاد دهانه مقدار فولاد مصرفی را تغییر می دهد, اما ارتفاع و عرض هر لنگه, فشار باد و گشتاور را نیز افزایش می دهند. مدل فرفورژه به قطعات و جوش بیشتری نیاز دارد, ورق CNC به نوع ورق و تراکم برش وابسته است و مدل کاملاً پوشیده ممکن است ستون و لولای مقاوم تری بخواهد. نوع پوشش ستون نیز بر فرآیند اجرا اثر می گذارد. استفاده از سنگ, ورق یا قاب تزئینی باید بدون ایجاد اختلال در اتصال های فنی انجام شود.
فونداسیون, جنس خاک, وضعیت کف و امکان اتصال کمکی به دیوار نیز در برآورد مؤثر هستند. ستون آماده روی پایه ضعیف عملکرد مطمئنی ندارد و ممکن است نیاز به تخریب و اجرای مجدد زیرسازی باشد. نوع جک, قفل, کابل کشی و تجهیزات ایمنی با حجم تردد انتخاب می شوند. بسته بندی و حمل ستون و لنگه های بزرگ نیز باید از رنگ و نقاط اتصال محافظت کند. مشخص شدن این جزئیات پیش از سفارش, برآورد را واقعی تر و تغییرات حین اجرا را محدود می کند.
مراحل ثبت سفارش و تأیید نقشه اجرایی
ثبت سفارش با دریافت اندازه اولیه, تصویر ورودی, مدل ظاهری و جهت بازشو آغاز می شود. سپس مقاومت دیوار, امکان اجرای فونداسیون, وضعیت شیب کف و عرض مفید بررسی می گردد. نقشه اجرایی باید محور ستون ها, اندازه پایه, محل لولا, کلاف قاب, قفل و پایه جک را نشان دهد. در طرح های اختصاصی, جزئیات ظاهری با محل صفحات تقویتی هماهنگ می شوند تا تزئینات مانع نصب یا سرویس قطعات نباشند.
پس از تأیید نقشه, نوع پروفیل, رنگ, یراق آلات و پوشش ستون در مشخصات سفارش ثبت می شوند. تولید شامل ساخت ستون و قاب, کنترل ابعاد, جوش کاری, آماده سازی سطح و اجرای رنگ است. پیش از ارسال, راستای ستون, قطر قاب, محل لولا و کیفیت پوشش بررسی می شوند. سازه سنتر زمان تحویل را با آماده شدن فونداسیون هماهنگ می کند تا قطعات بدون توقف طولانی نصب شوند. بسته بندی گوشه ها و صفحات اتصال نیز از آسیب در جابه جایی جلوگیری می نماید.

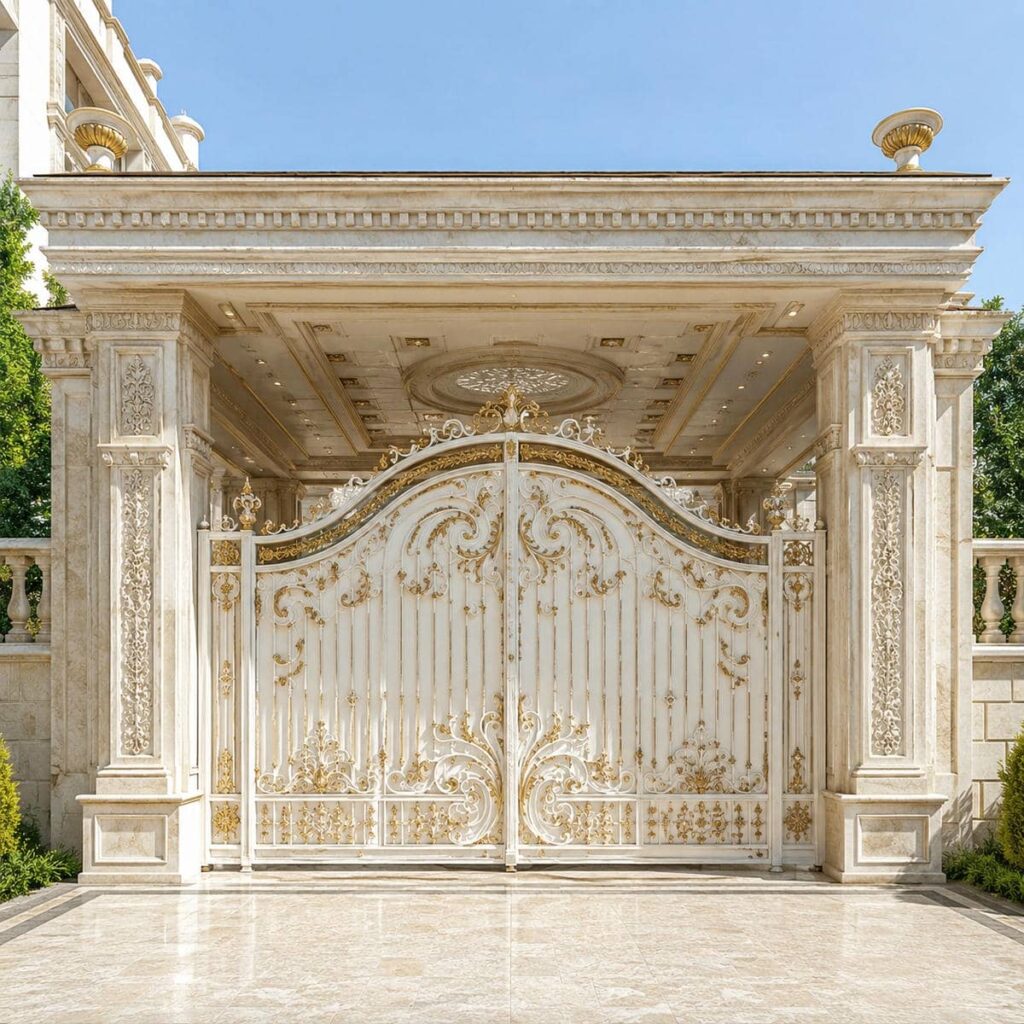

نگهداری ستون لولا و تجهیزات اتوماتیک
بازبینی دوره ای باید از پایه ستون آغاز شود. ترک کف, جداشدن آب بندی یا تغییر فاصله لنگه ها می تواند نشانه نشست محدود یا حرکت ستون باشد. لولاها از نظر صدا, لقی و سایش کنترل می شوند و قفل و مهار پایین نیز باید بدون فشار اضافی درگیر شوند. در مدل جک دار, تغییر سرعت یا بسته نشدن کامل ابتدا از نظر مکانیکی بررسی می شود. افزایش نیروی موتور بدون رفع انحراف ستون یا لقی لولا, استهلاک گیربکس را بیشتر می کند.
پوشش بخش پایین ستون و اطراف صفحات جوش در برابر رطوبت آسیب پذیرتر است. خراش یا زنگ باید پس از پاک سازی, آسترکاری و ترمیم شود. خدمات فنی می تواند رگلاژ لولا, اصلاح قفل, تنظیم جک, تقویت اتصال یا آب بندی پایه را شامل شود. ثبت مشخصات رنگ و یراق آلات هنگام تحویل, تهیه قطعه و ترمیم آینده را ساده تر می کند. رسیدگی سریع به تغییر تراز یا صدای غیرعادی, از انتقال آسیب به قاب, ستون و تجهیزات اتوماتیک جلوگیری خواهد کرد.
- برآورد قیمت پس از بررسی ستون فونداسیون و وزن درب انجام شود.
- نقشه پایه و قاب پیش از شروع تولید تأیید گردد.
- پوشش ستون دسترسی به قطعات فنی را مسدود نکند.
- پایه ستون و لولاها به صورت دوره ای بازبینی شوند.
- هر تغییر تراز پیش از تنظیم جک عیب یابی گردد.
ستون مستقل بار وزن, فشار باد و نیروی جک را از دیوار جدا می کند و به فونداسیون انتقال می دهد. این ساختار برای ورودی هایی مناسب است که دیوارهای جانبی مقاومت کافی ندارند یا دهانه نیازمند قاب بندی دقیق است. ستون امکان نصب تراز لولا, کابل و پایه جک را فراهم می کند. البته مزیت آن فقط در صورت اجرای فونداسیون مناسب و اتصال تقویت شده لولا حفظ می شود؛ ستون ظاهری بدون پایه مقاوم نمی تواند بار درب سنگین را کنترل کند.
مقطع و ضخامت ستون بر اساس وزن, عرض و ارتفاع لنگه, فشار باد و محل نصب لولا تعیین می شود. طول آزاد ستون و نوع مهاربندی نیز اهمیت دارند. صفحه لولا باید به بخش مقاوم متصل شود و پایه ستون روی فونداسیون پایدار قرار گیرد. داخل پروفیل باید در برابر ورود آب محافظت شود و بخش پایین پوشش ضدخوردگی کامل داشته باشد. انتخاب ستون فقط با مشاهده اندازه ظاهری, بدون محاسبه گشتاور, روش دقیقی نیست.
ابتدا محور ستون ها, عرض مفید دهانه و مسیر گردش لنگه ها مشخص می شوند. سپس فونداسیون اجرا و ستون ها در دو جهت شاقول می گردند. لولاها روی صفحات تقویت شده و در یک محور عمودی نصب می شوند. پس از اتصال آزمایشی, ارتفاع لنگه, فاصله مرکز, قفل و مهار پایین رگلاژ می شوند. در مدل اتوماتیک, پایه جک و فتوسل نیز پس از تأیید حرکت دستی تنظیم می گردند. تست نهایی باید چند چرخه کامل بازوبسته شدن را شامل شود.
قیمت به ابعاد لنگه, نوع پروفیل, وزن طرح, مدل ستون, فونداسیون و پوشش نهایی وابسته است. فرفورژه, ورق CNC, مدل مشبک یا کاملاً پوشیده مقدار متفاوتی متریال و زمان ساخت نیاز دارند. نوع لولا, قفل, جک و تجهیزات ایمنی نیز مشخصات سفارش را تغییر می دهند. شرایط کف, مقاومت دیوار و نیاز به اجرای پایه جدید بر مراحل نصب اثر دارند. برآورد دقیق پس از اندازه گیری و بررسی ساختار موجود انجام می شود.
عرض و ارتفاع ورودی, تصویر محل, وضعیت دیوارها, شیب کف, جهت بازشو و مدل ظاهری از اطلاعات اولیه هستند. نوع کاربری, تعداد تردد, میزان پوشیدگی و نیاز به جک اتوماتیک نیز باید اعلام شوند. پس از بازدید یا اندازه گیری دقیق, ابعاد ستون, فونداسیون, پروفیل قاب, لولا و قفل در نقشه اجرایی ثبت می شوند. ارائه اطلاعات کامل باعث می شود ستون و درب به صورت هماهنگ ساخته شوند و تغییرات ناگهانی هنگام نصب کاهش پیدا کند.
تغییر فاصله دو لنگه, تماس درب با کف, صدای غیرعادی, ترک اطراف پایه یا بسته نشدن قفل نشانه نیاز به بررسی هستند. ابتدا شاقول ستون و وضعیت فونداسیون کنترل می شود, سپس لولا, قاب و جک بازبینی می گردند. تنظیم موتور بدون رفع نشست یا لقی اتصال راه حل پایداری نیست. زنگ بخش پایین ستون و خراش اطراف جوش نیز باید سریع ترمیم شوند تا ضعف سازه ای گسترش پیدا نکند.
جمع بندی
درب پارکینگ لولایی ستون دار در صورتی عملکرد پایدار و عمر مفید مناسبی دارد که فونداسیون, ستون, لولا و قاب به عنوان یک مسیر پیوسته انتقال نیرو طراحی شوند. انتخاب مدل مدرن, کلاسیک, فرفورژه, CNC, مشبک یا ورق پوش باید علاوه بر نما, بر اساس وزن, فشار باد و ظرفیت ستون انجام گیرد. شاقول بودن پایه ها و هم راستایی محور لولا باعث می شود قفل و جک بدون نیروی اضافی کار کنند. کنترول کیفیت جوش, تقویت محل اتصال, آب بندی پایه و پوشش ضدزنگ نیز از افتادگی و خوردگی زودهنگام جلوگیری می کنند. پس از نصب, بررسی فاصله لنگه ها, لقی لولا, وضعیت قفل و سلامت پوشش باید در برنامه نگهداری قرار گیرد. سازه سنتر با دریافت ابعاد دهانه, تصویر ورودی و مدل موردنظر, جزئیات ساخت ستون و درب را متناسب با پروژه مشخص می کند. برای دریافت مشاوره تخصصی, ثبت سفارش یا استعلام قیمت روز, شرایط کف, دیوار و جهت بازشو را اعلام کنید تا نوع پروفیل, فونداسیون, لولا, جک و پوشش پیش از تولید تعیین شوند.
