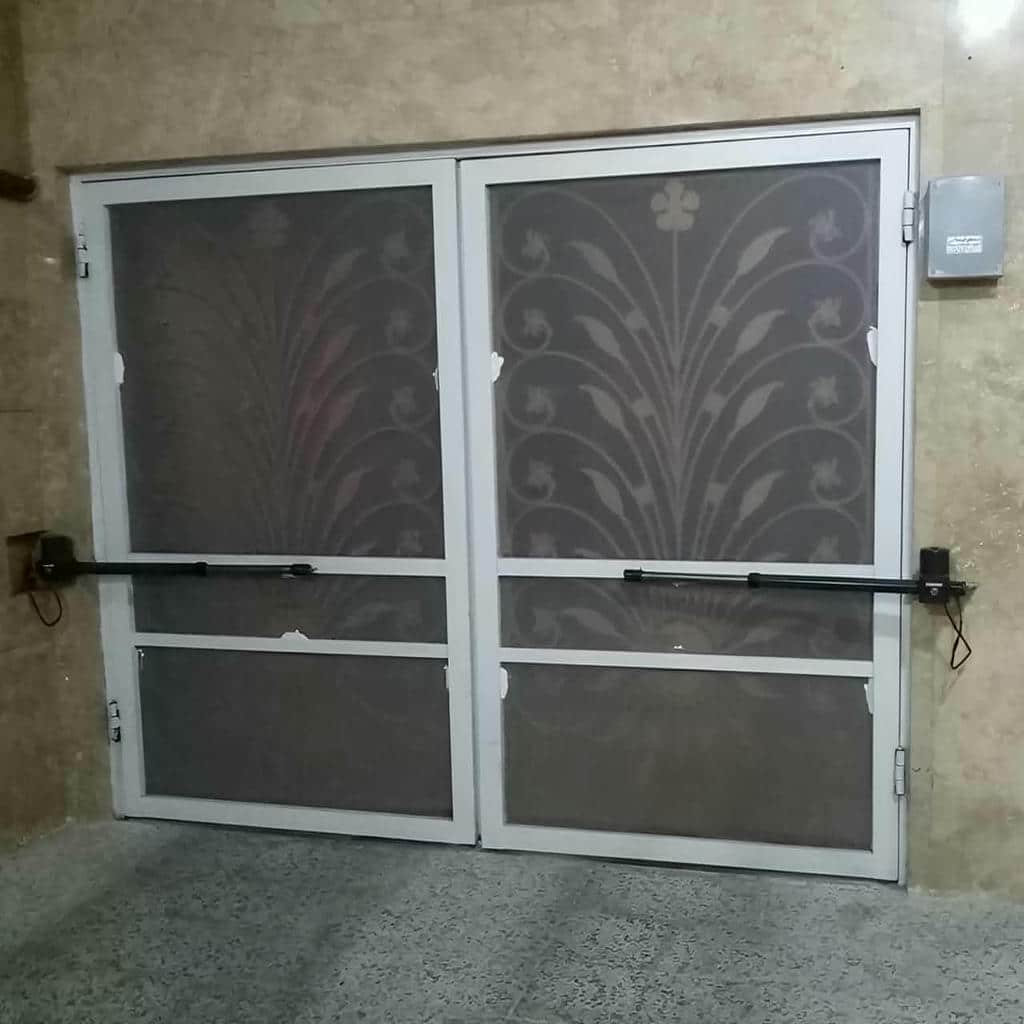

12 مدل جک بازویی درب پارکینگ دو لنگه
انتخاب موتور متناسب با وزن هر لنگه و تعیین درست کورس بازو, فشار وارد بر لولاها را کاهش می دهد و بازشدن روزانه درب را نرم تر و پایدارتر می کند. جک بازویی درب پارکینگ دو لنگه فقط یک موتور برای حرکت درب نیست؛ مجموعه ای از بازو, گیربکس, برد فرمان, براکت, خلاص کن, سنسور ایمنی و تنظیمات نرم افزاری است که باید با عرض لنگه, شدت تردد, زاویه بازشو و شرایط محل نصب هماهنگ شود. در میان 12 مدل رایج, تفاوت اصلی به نوع مکانیزم الکترومکانیکی یا هیدرولیکی, ولتاژ موتور, طول کورس, توان تحمل فشار باد, امکان تشخیص مانع و قابلیت کارکرد در ترددهای پیوسته مربوط است. انتخاب نادرست می تواند باعث ضربه در انتهای حرکت, فشار اضافی به لولا, ناهماهنگی دو لنگه یا استهلاک زودهنگام گیربکس شود. از طرف دیگر, انتخاب صحیح جک بازویی درب پارکینگ دو لنگه باعث کاهش صدای کارکرد, افزایش ایمنی, کنترل بهتر زمان بسته شدن و نگهداری ساده تر خواهد شد. جزئیات ظاهری بدنه, رنگ پوشش, ابعاد بازو و نحوه پنهان شدن کابل نیز در پروژه های نمایان اهمیت دارد. هزینه نهایی به ظرفیت موتور, نوع برد, کیفیت متریال, تجهیزات ایمنی, پیچیدگی نصب و خدمات پشتیبانی وابسته است. سازه سنتر با بررسی مشخصات درب و شرایط بهره برداری, هماهنکی میان مدل جک, محل نصب و نیاز واقعی پروژه را مبنای پیشنهاد فنی قرار می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| نوع مکانیزم | مکانیزم الکترومکانیکی حرکت را با موتور و گیربکس ایجاد می کند, در حالی که مدل هیدرولیکی نیرو را با مدار روغن و فشار پایدار منتقل می کند. | برای تردد معمول, ساختار الکترومکانیکی اقتصادی تر و برای کارکرد سنگین, مکانیزم هیدرولیکی پایدارتر است. |
| ولتاژ موتور | موتور کم ولتاژ امکان کنترل نرم تر, اتصال باتری پشتیبان و تنظیم دقیق تر شتاب را فراهم می کند؛ موتور برق شهری ساختار ساده و گشتاور مستقیم تری دارد. | در پروژه های حساس به ایمنی و قطع برق, مدل کم ولتاژ مزیت بیشتری دارد. |
| کورس بازو | طول کورس مشخص می کند بازو چه مقدار جابه جایی خطی ایجاد کند و با چه فاصله ای از محور لولا روی درب نصب شود. | برای لنگه های عریض یا زاویه بازشوی بیشتر, کورس بلند باید با ابعاد براکت هماهنگ شود. |
| ظرفیت تردد | چرخه کاری موتور, کیفیت سیم پیچ, گیربکس و سیستم خنک کاری تعیین می کند جک در ساعت چند بار بدون افزایش دمای نامناسب کار کند. | برای ساختمان پرتردد, انتخاب بر اساس چرخه کاری واقعی مهم تر از توان اسمی موتور است. |
| کنترل ایمنی | فتوسل, انکودر, تشخیص مانع و توقف نرم, احتمال برخورد درب با خودرو یا عابر را کاهش می دهد و حرکت دو لنگه را قابل کنترل می کند. | برد فرمان باید با نوع سنسور و سطح ایمنی مورد انتظار سازگار باشد. |
| براکت و محل نصب | براکت عقب و جلو زاویه انتقال نیرو را می سازند و نصب اشتباه آن ها باعث کاهش کورس مفید, صدای بیشتر و فشار جانبی به شفت می شود. | پیش از سفارش, فاصله محور لولا تا لبه ستون و فضای آزاد پشت لنگه اندازه گیری شود. |
| هماهنگی دو لنگه | برد فرمان زمان شروع, توقف و تأخیر هر لنگه را تنظیم می کند تا درب ها بدون برخورد با یکدیگر و با ترتیب صحیح بسته شوند. | برای درب دارای لبه روی هم پوشان, تنظیم تأخیر لنگه ها ضروری است. |
| مقاومت محیطی | آب بندی پوسته, پوشش ضدخوردگی, کیفیت کابل و مقاومت قطعات در برابر رطوبت و گردوغبار, دوام جک را در فضای باز تعیین می کند. | مدل انتخابی باید با میزان بارندگی, تابش و آلودگی محیطی محل نصب تناسب داشته باشد. |
| سفارش و خدمات | تطبیق مدل با وزن درب, کنترل لولاها, انتخاب تجهیزات جانبی, بسته بندی و برنامه نصب, بخشی از تصمیم فنی پیش از خرید است. | سفارش حرفه ای باید بر پایه بازدید یا اطلاعات دقیق فنی انجام شود, نه فقط نام ظاهری مدل. |
اطلاعات تماس
شناخت فنی 12 مدل جک بازویی و کاربرد هرکدام
مدل های جک بازویی را باید بر اساس شیوه تولید نیرو, نوع کنترل و محدودیت نصب دسته بندی کرد؛ زیرا یک نام تجاری به تنهایی نشان نمی دهد جک برای چه وزن, عرض یا میزان ترددی مناسب است. درب های دو لنگه مسکونی معمولاً به حرکت نرم, صدای کم و ایمنی قابل اعتماد نیاز دارند, در حالی که ورودی های پرتردد به چرخه کاری بالاتر, قطعات مقاوم تر و دفع حرارت بهتر وابسته اند. بعضی مدل ها برای ستون های باریک و نصب مستقیم طراحی شده اند و برخی دیگر با بازوی مفصلی یا کورس بلند, محدودیت ستون عریض و زاویه بازشو را جبران می کنند. این 12 مدل الزاماً کاملاً جدا از هم نیستند و یک دستگاه می تواند هم زمان کم ولتاژ, انکودردار و خودقفل شونده باشد. ارزش این دسته بندی در آن است که خریدار تفاوت فنی را بشناسد و به جای انتخاب بر اساس ظاهر پوسته, مدل را با شرایط واقعی درب تطبیق دهد.
مدل خطی استاندارد و مدل کم ولتاژ برای مصرف مسکونی
جک خطی الکترومکانیکی استاندارد, رایج ترین ساختار برای درب پارکینگ دو لنگه با تردد معمول است. در این مدل, موتور از طریق گیربکس و پیچ انتقال نیرو, شفت را جلو و عقب می برد و لنگه را باز یا بسته می کند. مزیت اصلی آن, ساختار قابل فهم, سرویس پذیری مناسب و امکان تنظیم دقیق کورس است. این مدل برای درب هایی مناسب است که لولاهای سالم, وزن متعادل و فضای کافی برای نصب براکت دارند. ظاهر کشیده بازو نیز روی نمای داخلی درب دیده می شود, بنابراین رنگ پوسته و هماهنگی آن با فریم فلزی می تواند در پروژه های ظاهری اهمیت داشته باشد.

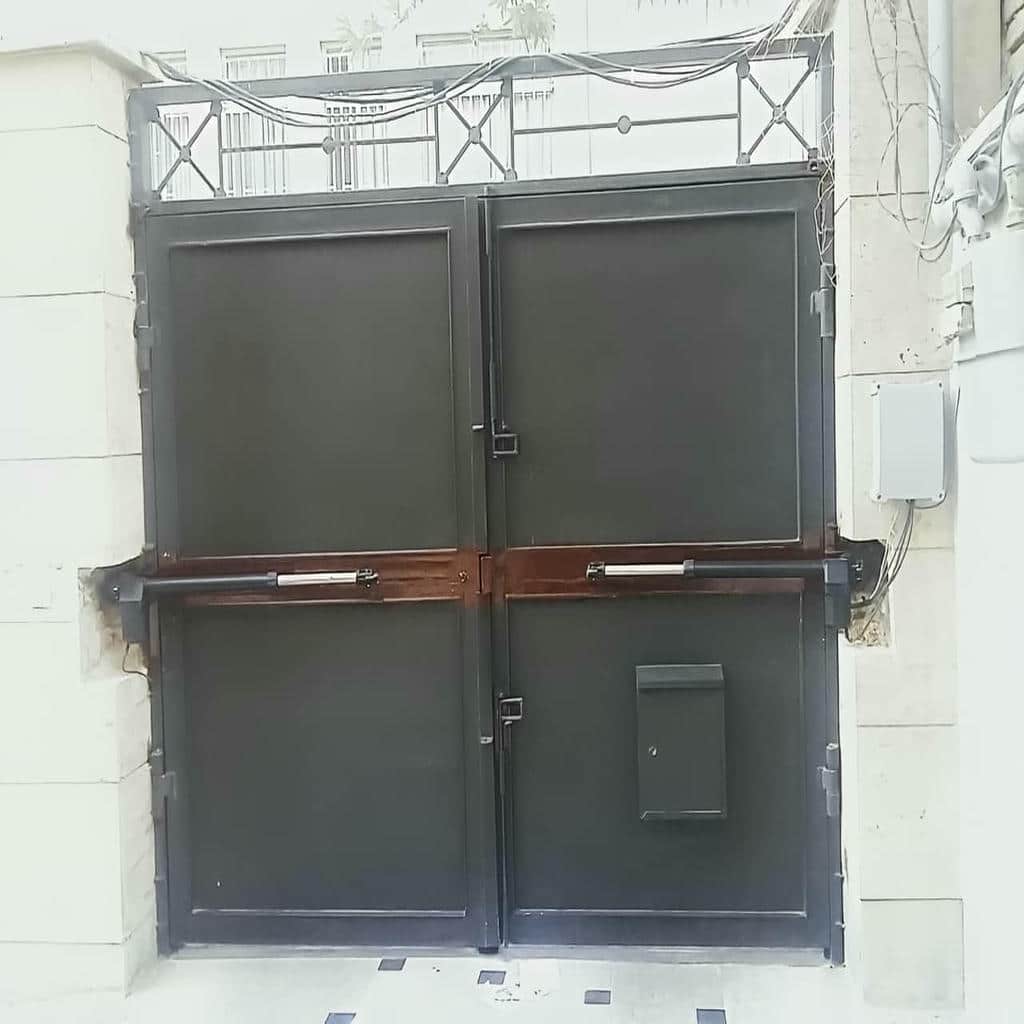

مدل خطی کم ولتاژ, گونه دوم است که با کنترل الکترونیکی دقیق تر, حرکت نرم تر و قابلیت اتصال ساده تر به باتری پشتیبان شناخته می شود. این ساختار برای ساختمان هایی مناسب است که قطع برق, ایمنی برخورد یا کنترل سرعت اهمیت بیشتری دارد. برد فرمان می تواند شتاب ابتدا و انتهای مسیر را کاهش دهد و فشار مکانیکی روی لولا و پایه ها را کمتر کند. البته کیفیت منبع تغذیه, ظرفیت باتری و تنظیم حساسیت مانع باید متناسب با وزن درب انتخاب شود. در غیر این صورت, سیستم ممکن است در برابر باد یا اصطکاک لولا توقف غیرضروری داشته باشد و کاربر آن را به اشتباه ضعف موتور تلقی کند.
مدل برق شهری و مدل کم حجم با کورس کوتاه

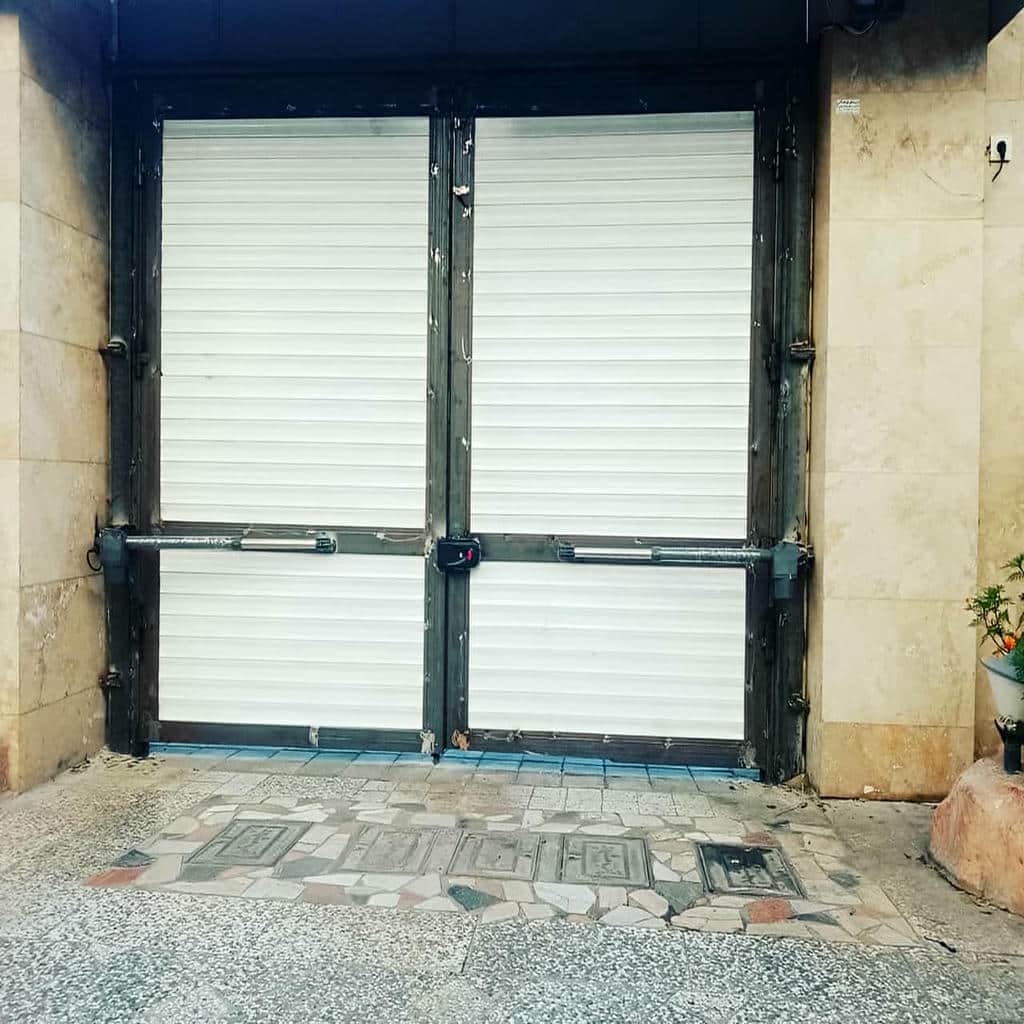

مدل خطی برق شهری, گونه سوم است و معمولاً گشتاور مستقیم, ساختار الکتریکی ساده و توان راه اندازی مناسبی ارائه می دهد. این مدل برای پروژه هایی کاربرد دارد که تردد کنترل شده است و نیاز اصلی, حرکت مطمئن درب با اجزای کمتر در مدار تغذیه است. چون موتور مستقیماً با برق ورودی کار می کند, کیفیت ارت, محافظت الکتریکی و آب بندی اتصالات اهمیت بیشتری پیدا می کند. تنظیم توقف نرم در این مدل به امکانات برد فرمان وابسته است و همیشه به اندازه مدل های کم ولتاژ انعطاف پذیر نیست. بااین حال, در صورت نصب صحیح و انتخاب ظرفیت مناسب, می تواند عمر کاری پایدار و نگهداری قابل پیش بینی داشته باشد.
مدل کم حجم با کورس کوتاه, گونه چهارم است و برای لنگه های سبک تر, ستون های باریک یا فضاهایی مناسب است که طول بدنه جک نباید زیاد باشد. کوتاه بودن پوسته نصب را ساده تر می کند, اما محدوده هندسی براکت ها را محدودتر می سازد. اگر فاصله محور لولا تا محل اتصال بازو نادرست انتخاب شود, جک در بخشی از مسیر نیروی کافی تولید نمی کند یا زاویه بازشو کاهش می یابد. این مدل باید پس از اندازه گیری دقیق عرض لنگه, وزن, محل توقف مکانیکی و فضای پشت درب سفارش داده شود. ظاهر جمع وجور آن برای نماهای مینیمال مناسب است, ولی نباید صرفاً به دلیل ابعاد کوچک انتخاب شود.
مدل کورس بلند و مدل تلسکوپی برای لنگه های عریض

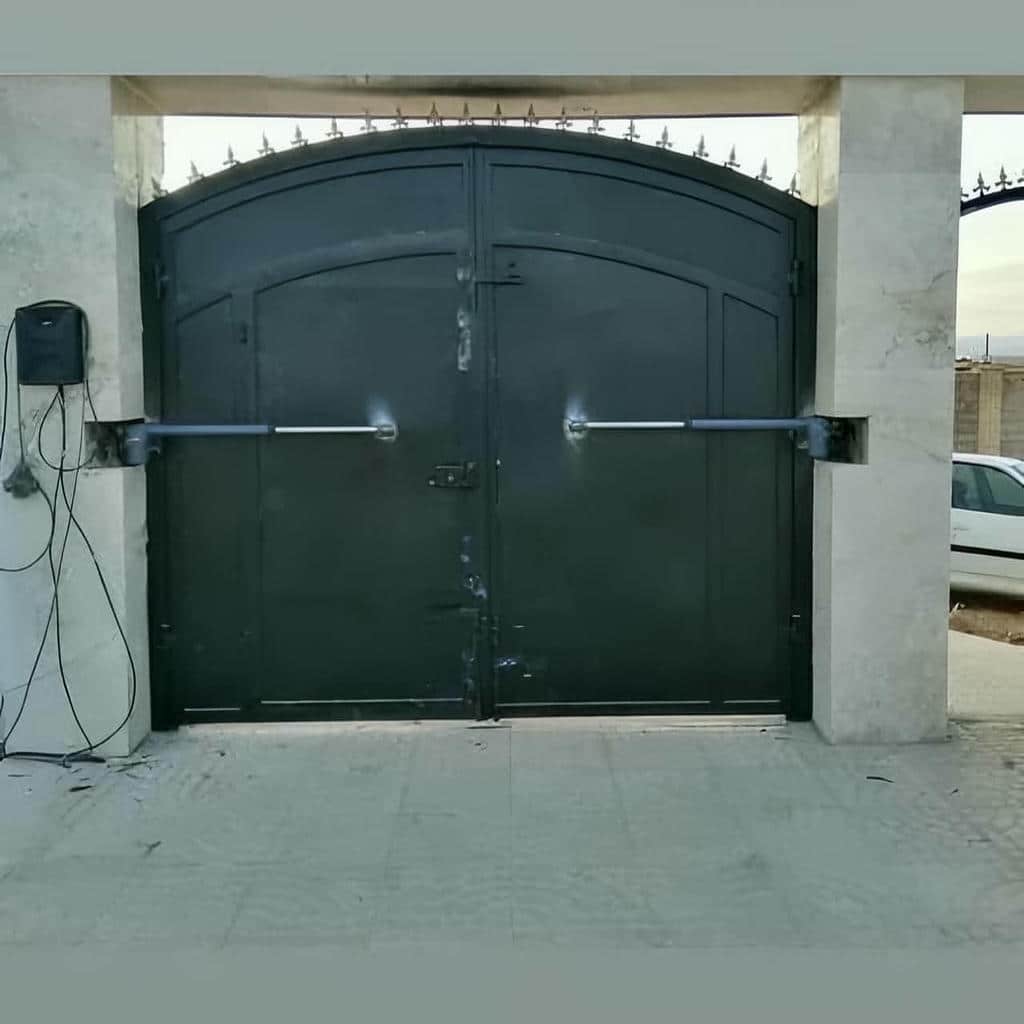

مدل کورس بلند, گونه پنجم است و با جابه جایی بیشتر شفت, امکان نصب روی درب های عریض تر یا دستیابی به زاویه بازشوی بیشتر را فراهم می کند. طول بیشتر کورس به معنای توان بیشتر نیست؛ بلکه هندسه حرکت را تغییر می دهد و اجازه می دهد براکت عقب در فاصله مناسب تری از محور لولا قرار گیرد. اگر لنگه سنگین باشد, علاوه بر کورس باید گشتاور موتور, مقاومت گیربکس و کیفیت پایه ها نیز بررسی شود. این مدل روی درب هایی که مسیر بازشو آزاد و ستون دارای عمق کافی است, عملکرد مناسبی دارد و می تواند ضربه انتهای حرکت را با تنظیم درست کاهش دهد.
مدل تلسکوپی, گونه ششم است و برای شرایطی طراحی می شود که بدنه باید جمع وجور بماند اما بازو به دامنه حرکتی بیشتری نیاز دارد. ساختار چندمرحله ای شفت می تواند محدودیت طول پوسته را کاهش دهد, هرچند حساسیت بیشتری به آب بندی, هم محوری و آلودگی سطحی دارد. در محیط های پرگردوغبار, تمیز نگه داشتن بخش متحرک و بررسی دوره ای آب بندها مهم است. این مدل برای پروژه هایی ارزش دارد که فاصله نصب محدود است و یک جک معمولی با کورس بلند از نظر ظاهری یا فضایی مناسب نیست. انتخاب آن باید بر پایه نقشه نصب انجام شود تا ظرفیت مکانیکی با مزیت ابعادی اشتباه گرفته نشود.
مدل انکودردار, خودقفل شونده و برگشت پذیر
مدل انکودردار, گونه هفتم است و با اندازه گیری موقعیت یا سرعت موتور, کنترل دقیق تری بر حرکت هر لنگه ایجاد می کند. این قابلیت برای توقف نرم, تشخیص تغییر بار و هماهنگی دو بازو مفید است. درب هایی که وزن متوسط دارند اما ایمنی و نرمی حرکت در آن ها مهم است, از انکودر سود می برند. بااین حال, سنسور به تنهایی ایمنی کامل ایجاد نمی کند و باید همراه فتوسل, توقف مکانیکی و تنظیم درست برد استفاده شود. کیفیت سیم کشی و محافظت کابل سیگنال نیز اهمیت دارد, زیرا نویز یا اتصال ضعیف می تواند خطای موقعیت و توقف نامنظم ایجاد کند.
مدل خودقفل شونده, گونه هشتم است و پس از توقف موتور, گیربکس اجازه حرکت آزادانه لنگه را نمی دهد؛ بنابراین در بسیاری از درب های مسکونی نیاز به قفل برقی کاهش می یابد. مدل برگشت پذیر, گونه نهم است و در حالت خاموش مقاومت کمتری در برابر حرکت دستی دارد, پس معمولاً باید با قفل برقی یا راهکار تثبیت جداگانه استفاده شود. انتخاب میان این دو مدل به وزن لنگه, فشار باد, سطح امنیت و شیوه خلاص کردن اضطراری وابسته است. در درب های عریض یا محیط های بادگیر, تکیه صرف بر خودقفل شوندگی بدون بررسی بار مکانیکی می تواند به گیربکس فشار وارد کند.
مدل پرتردد تقویت شده, هیدرولیکی و بازوی مفصلی
مدل پرتردد تقویت شده, گونه دهم است و با موتور مقاوم تر, گیربکس مستحکم تر و چرخه کاری بالاتر برای ساختمان هایی طراحی می شود که باز و بسته شدن های متوالی دارند. تفاوت آن با مدل مسکونی فقط در قدرت نیست؛ تحمل حرارتی, کیفیت یاتاقان, ظرفیت برد فرمان و دوام خازن یا منبع تغذیه نیز باید متناسب باشد. این مدل برای ورودی های مشترک, پارکینگ های چندواحدی و پروژه هایی مناسب است که توقف سیستم در ساعات پرتردد پذیرفتنی نیست. نصب آن باید با کابل مناسب, تهویه کافی تابلو و کنترل دقیق زمان کار انجام شود تا توان بالاتر به استهلاک زودهنگام تبدیل نشود.
مدل هیدرولیکی, گونه یازدهم است و حرکت را با فشار روغن ایجاد می کند؛ به همین دلیل در کارکرد سنگین, حرکت یکنواخت و مقاومت بالا مزیت دارد. مدل بازوی مفصلی, گونه دوازدهم است و برای ستون های عریض یا لولاهایی مناسب است که نقطه اتصال خطی مطلوبی ندارند. بازوی خم شونده مسیر نیرو را دور ستون هدایت می کند, اما فضای بیشتری در پشت لنگه می گیرد. هیدرولیک به آب بندی و کنترل نشتی حساس است و بازوی مفصلی به استحکام اتصالات و فاصله آزاد نیاز دارد. انتخاب میان این دو, باید از روی نقشه جانمایی و الگوی تردد انجام شود.
- مدل خطی استاندارد برای تردد معمول و نصب ساده مناسب است.
- مدل کم ولتاژ برای حرکت نرم و باتری پشتیبان مزیت دارد.
- کورس بلند و تلسکوپی محدودیت ابعاد و زاویه بازشو را مدیریت می کنند.
- مدل انکودردار دقت حرکت و تشخیص تغییر بار را بهبود می دهد.
- مدل هیدرولیکی و پرتردد برای چرخه کاری سنگین انتخاب می شوند.
- بازوی مفصلی برای ستون عریض و هندسه نصب دشوار کاربرد دارد.
ساختار مکانیکی, موتور و کنترل ایمنی جک دو لنگه
عملکرد مطمئن جک دو لنگه از هماهنگی میان بخش مکانیکی و کنترل الکترونیکی به دست می آید. موتور باید گشتاور لازم را تولید کند, گیربکس این نیرو را با سرعت کنترل شده منتقل کند و شفت یا بازوی مفصلی آن را به لنگه برساند. در همین زمان, برد فرمان ترتیب حرکت دو لنگه, توقف نرم, زمان بسته شدن و واکنش به فتوسل را مدیریت می کند. ضعف در هر جزء می تواند نشانه ای مشابه ایجاد کند؛ برای مثال کندی حرکت ممکن است از افت توان موتور, اصطکاک لولا, تنظیم نادرست براکت یا افت ولتاژ کابل ناشی شود. به همین دلیل, ارزیابی فنی نباید فقط روی توان درج شده روی موتور تمرکز کند. کیفیت آب بندی پوسته, جنس چرخ دنده, استحکام پایه و دقت نصب نیز مستقیماً بر دوام اثر می گذارند. در سیستم دو لنگه, هماهنگی زمانی اهمیت بیشتری دارد, زیرا برخورد یا بسته شدن نامرتب می تواند به فریم و قفل آسیب بزند.
تفاوت گیربکس, شفت و بازوی انتقال نیرو

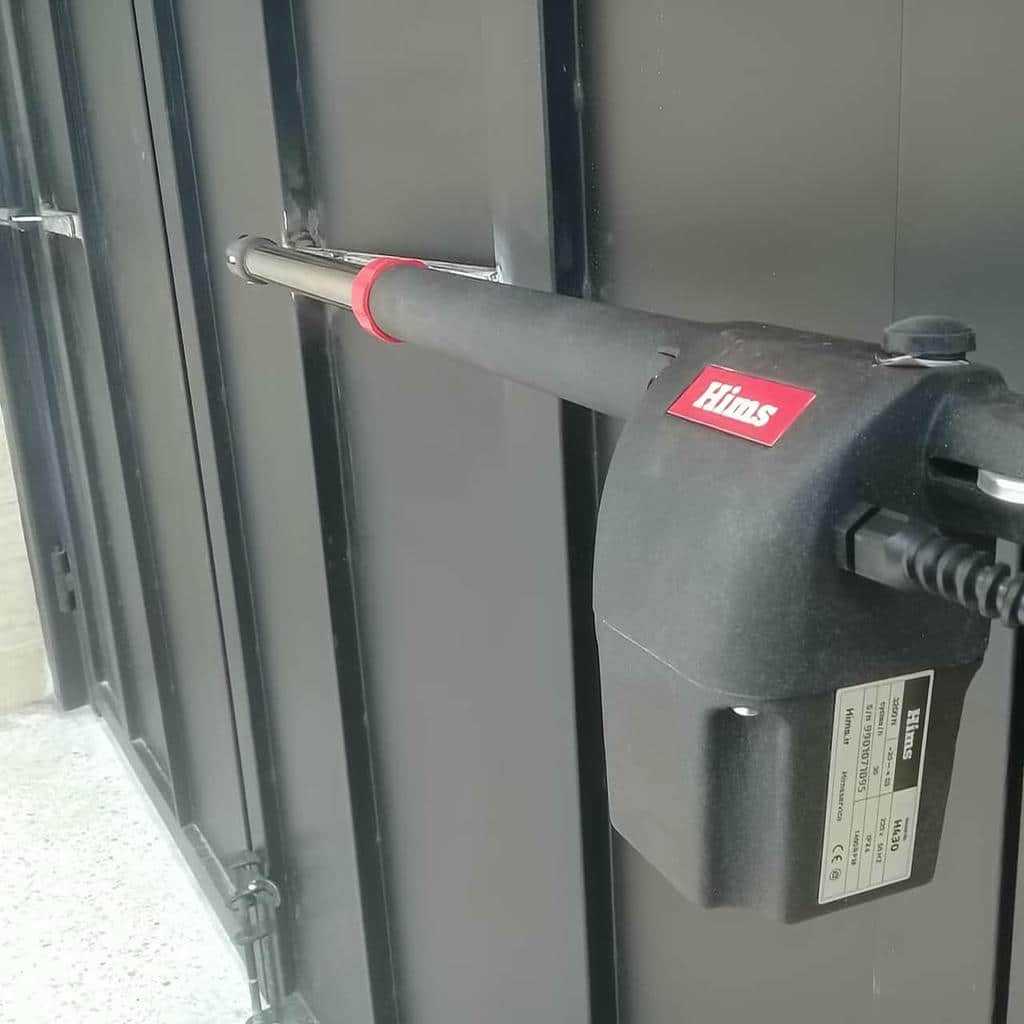

گیربکس وظیفه دارد سرعت بالای موتور را به حرکت آهسته و پرقدرت تبدیل کند. جنس چرخ دنده, کیفیت روان کاری و دقت مونتاژ بر صدای کارکرد و طول عمر اثر مستقیم دارند. در مدل های خطی, پیچ انتقال نیرو و مهره داخلی باید بدون لقی غیرعادی حرکت کنند؛ لقی زیاد باعث ضربه هنگام تغییر جهت می شود و اصطکاک بالا جریان موتور را افزایش می دهد. شفت نیز باید در امتداد درست با براکت ها قرار گیرد تا بار جانبی به آب بند و بوش ها وارد نشود. بررسی این اجزا هنگام انتخاب, تصویر واقعی تری از کیفیت جک نسبت به ظاهر پوسته ارائه می دهد.
در بازوی مفصلی, انتقال نیرو از طریق چند اتصال مکانیکی انجام می شود و هندسه مفصل ها تعیین می کند گشتاور در زوایای مختلف چگونه به لنگه برسد. این ساختار برای ستون عریض مناسب است, اما هر اتصال اضافی می تواند نقطه ای برای لقی یا سایش باشد. پیچ ها, بوش ها و پین ها باید مقاوم و قابل تنظیم باشند. در مدل هیدرولیکی نیز سیلندر و شیر کنترل جای گیربکس معمولی را می گیرند و کیفیت آب بندی اهمیت بیشتری پیدا می کند. انتخاب مکانیزم باید با فضای نصب, شدت تردد و توان سرویس دوره ای مجموعه هماهنگ باشد. بررسی لقی مفصل ها پیش از تحویل نیز از صدای زودرس جلوگیری می کند.
نقش برد فرمان, انکودر و تجهیزات ایمنی
برد فرمان مرکز تصمیم گیری سیستم است و زمان حرکت, تأخیر لنگه دوم, توقف نرم, بسته شدن خودکار و ورودی تجهیزات ایمنی را کنترل می کند. برد مناسب باید امکان تنظیم جداگانه هر بازو را داشته باشد, زیرا وزن یا اصطکاک دو لنگه همیشه دقیقاً برابر نیست. در درب دارای لبه روی هم پوشان, ترتیب بازشدن و بسته شدن اهمیت ویژه دارد. اگر تأخیر زمانی نادرست باشد, لنگه ها به یکدیگر فشار می آورند یا قفل به درستی درگیر نمی شود. کیفیت رله ها, حفاظت در برابر نوسان و طراحی مناسب محفظه تابلو نیز بر پایداری عملکرد اثر دارد. ثبت تنظیمات اولیه, عیب یابی های بعدی را سریع تر و دقیق تر می کند.

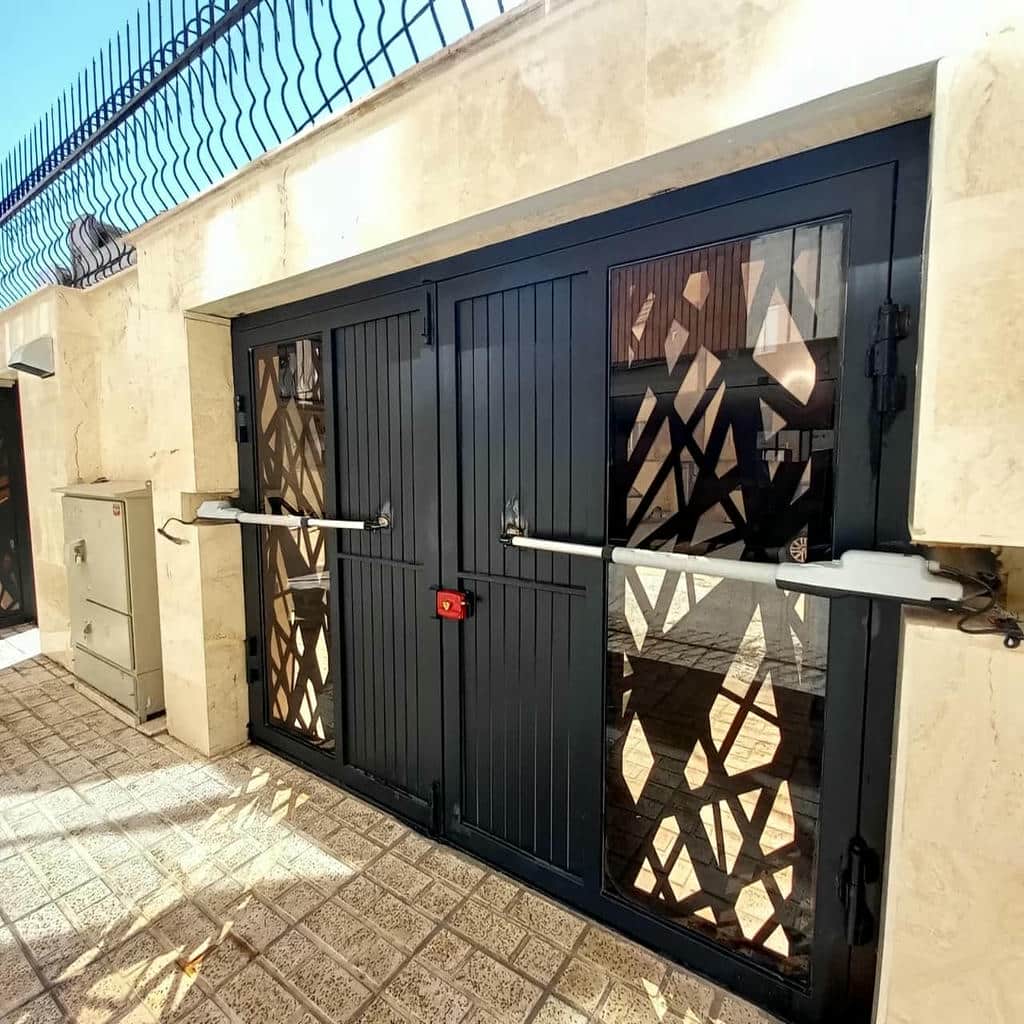

انکودر اطلاعات حرکت را به برد می فرستد و امکان تشخیص بهتر تغییر سرعت یا افزایش ناگهانی بار را فراهم می کند. بااین حال, فتوسل همچنان برای شناسایی خودرو یا عابر در مسیر ضروری است. فلاشر, کلید خلاص کن, توقف مکانیکی و در صورت نیاز قفل برقی, لایه های مکمل ایمنی هستند. تنظیم بیش ازحد حساس تشخیص مانع می تواند در برابر باد یا سفتی لولا توقف کاذب ایجاد کند, در حالی که حساسیت کم خطر برخورد را بالا می برد. تنظیم نهایی باید پس از نصب و با چند بار آزمون در شرایط واقعی انجام شود. این آزمون باید حرکت خودرو و عبور عابر را نیز شبیه سازی کند.
پوشش بدنه, آب بندی و دوام در فضای باز
پوسته جک در فضای باز با رطوبت, گردوغبار, تابش و تغییر دما روبه رو است. پوشش رنگ یا آندایز مناسب, آب بند سالم و خروجی کابل استاندارد از نفوذ آب و خوردگی جلوگیری می کنند. محل نصب نیز باید به گونه ای باشد که آب روی بدنه یا کانکتور جمع نشود. پیچ های پایه, براکت ها و جوش های اتصال بهتر است با پوشش ضدخوردگی محافظت شوند, زیرا زنگ زدگی پایه می تواند زاویه نصب را تغییر دهد و بار نامتقارن به بازو وارد کند. ظاهر یکدست پوسته مهم است, اما کیفیت درزها و آب بندی نقش مهم تری در دوام واقعی دارد.
نگهداری درست شامل تمیزکردن سطح شفت, کنترل سلامت کابل, بررسی صدای گیربکس و بازبینی سفتی اتصالات است. استفاده از روان کننده نامناسب روی بخشی که سازنده برای آن روان کاری داخلی در نظر گرفته, می تواند گردوغبار را جذب کند و به آب بند آسیب بزند. در مدل هیدرولیکی باید نشتی احتمالی و افت فشار بررسی شود. همچنین لولاهای درب باید روان و بدون افتادگی باشند؛ زیرا جک برای جبران نقص سازه ای طراحی نشده است. هرچه مقاومت مکانیکی درب کمتر باشد, موتور با جریان پایین تر کار می کند و عمر قطعات افزایش می یابد. بازدید فصلی می تواند تغییرات تدریجی در صدا و سرعت را زود آشکار کند.
- کیفیت گیربکس و هم محوری شفت بر صدا و دوام اثر مستقیم دارد.
- برد فرمان باید تنظیم مستقل دو لنگه و توقف نرم را پشتیبانی کند.
- فتوسل و انکودر مکمل یکدیگرند و جای هم را نمی گیرند.
- آب بندی پوسته و حفاظت کابل برای نصب فضای باز ضروری است.
- سلامت لولاها بخشی از عملکرد صحیح جک محسوب می شود.
انتخاب مدل, جانمایی و نصب استاندارد روی درب دو لنگه
انتخاب جک باید از اندازه گیری درب آغاز شود, نه از مقایسه ظاهری مدل ها. وزن تقریبی هر لنگه, عرض, جنس فریم, میزان پرشدگی سطح, فشار باد, زاویه مورد نیاز و تعداد تردد روزانه, بار واقعی موتور را تعیین می کنند. سپس فاصله محور لولا تا لبه داخلی ستون و فضای موجود برای براکت عقب اندازه گیری می شود. این ابعاد مشخص می کنند جک خطی, کورس بلند یا بازوی مفصلی قابلیت نصب اصولی دارد. در مرحله اجرا, پایه ها باید روی بخش مقاوم فریم نصب شوند و جوش یا پیچ اتصال توان تحمل نیروی رفت وبرگشتی را داشته باشد. مسیر کابل نیز باید از آب, لبه تیز و تنش مکانیکی دور بماند. نصب دقیق فقط به بازشدن درب منتهی نمی شود؛ بلکه جریان مصرفی, صدای کارکرد, فشار انتهای مسیر و عمر گیربکس را نیز کنترل می کند.
اندازه گیری وزن, عرض لنگه و زاویه بازشو
وزن درب را می توان از نوع پروفیل, ضخامت ورق, ابعاد و میزان تزئینات تخمین زد, اما افتادگی لنگه و اصطکاک لولا نیز باید جداگانه بررسی شود. درب ممکن است از نظر وزن در محدوده مجاز باشد, ولی به دلیل لولای خشک یا محور نامنظم, نیروی بسیار بیشتری بخواهد. عرض لنگه روی گشتاور لازم اثر مستقیم دارد؛ هرچه فاصله مرکز جرم از لولا بیشتر شود, فشار روی جک افزایش می یابد. سطح یکپارچه ورق نیز در محیط بادگیر مانند بادبان عمل می کند و بار لحظه ای را بالا می برد. این عوامل باید پیش از انتخاب ظرفیت موتور ثبت شوند.
زاویه بازشو به هندسه ستون و محل براکت ها وابسته است. افزایش زاویه با جابه جایی پایه همیشه ممکن نیست, زیرا ممکن است بازو در انتهای مسیر به محدودیت مکانیکی برسد یا نیروی مؤثر آن کاهش یابد. برای ستون عریض, بازوی مفصلی یا جانمایی خاص براکت می تواند بهتر از جک خطی باشد. همچنین وجود دیوار جانبی, شیب کف و فضای توقف خودرو باید بررسی شود. یک نقشه ساده شامل محور لولا, عمق ستون, فاصله پایه و مسیر حرکت لنگه, خطاهای سفارش را به طور محسوسی کاهش می دهد. این نقشه برای مقایسه چند مدل و بررسی محدودیت کورس نیز مفید است.
نصب براکت, تنظیم کورس و هم زمانی دو لنگه

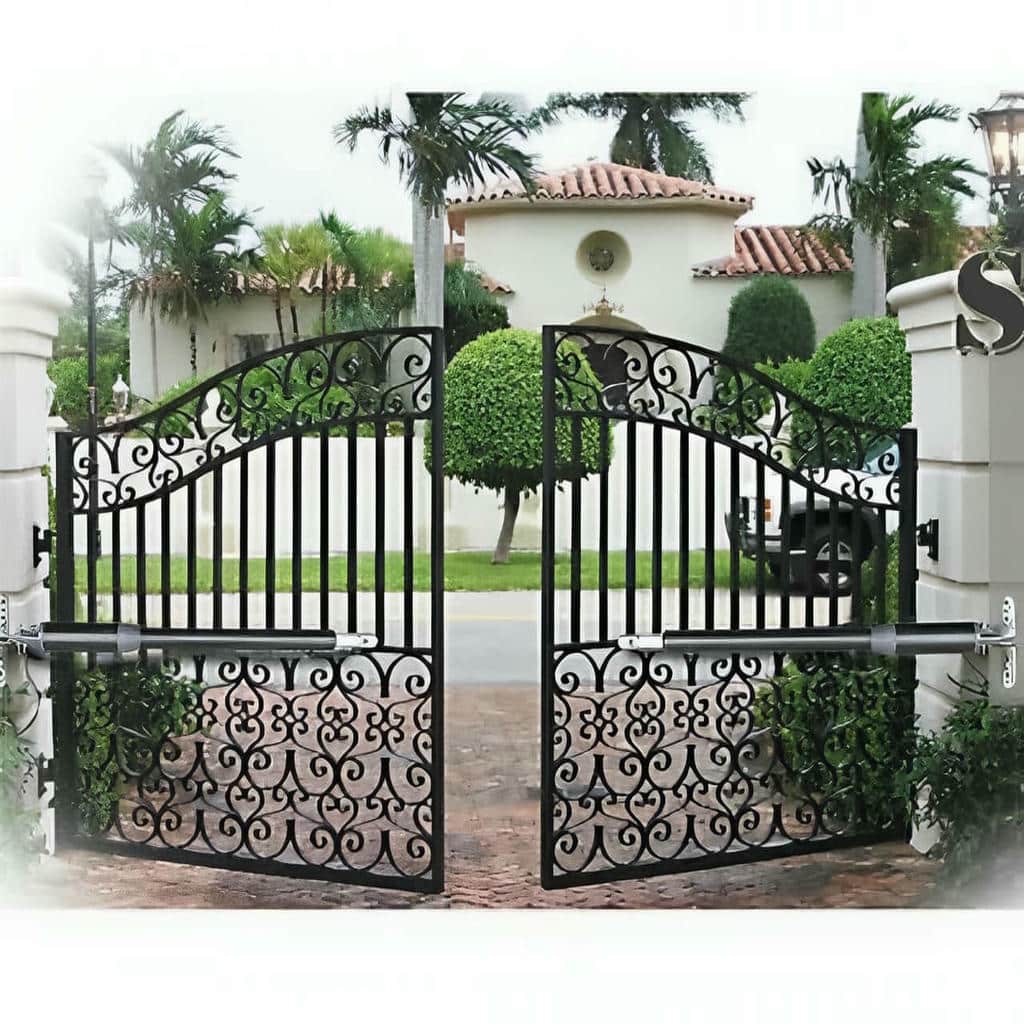

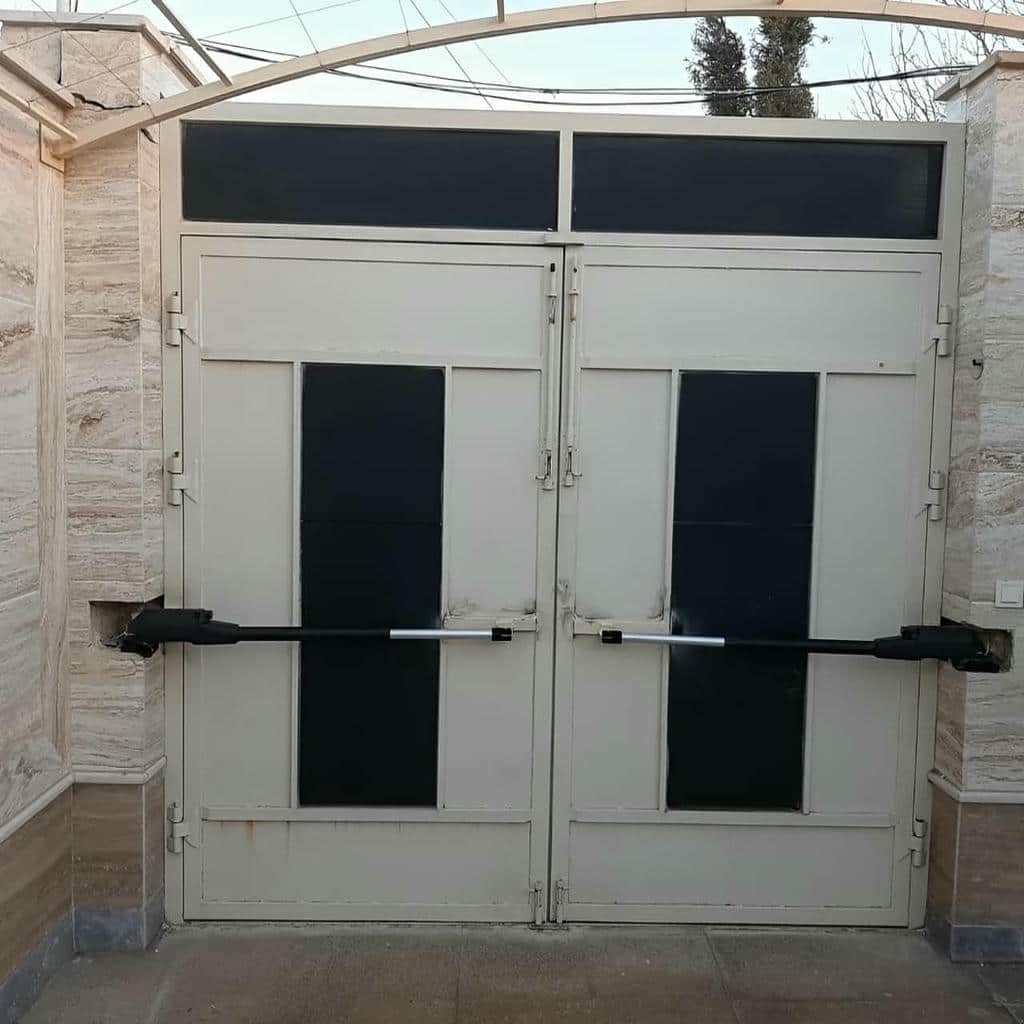

براکت عقب باید روی ستون یا پایه ای نصب شود که در برابر نیروی کشش و فشار تغییر شکل ندهد. براکت جلو نیز باید به بخش مستحکم لنگه متصل شود, نه به ورق تزئینی یا پروفیل ضعیف. هنگام نصب, بازو باید در محدوده کاری مجاز قرار گیرد و در حالت بسته یا باز به انتهای مکانیکی داخلی خود ضربه نزند. وجود استاپ زمینی یا مکانیکی, فشار وارد بر گیربکس را کم می کند و نقطه توقف تکرارپذیر می سازد. پس از جوشکاری, هم محوری پایه ها دوباره کنترل می شود تا انقباض جوش زاویه بازو را تغییر نداده باشد.
در سیستم دو لنگه, زمان بندی بازشدن و بسته شدن باید با شکل درب و قفل هماهنگ شود. لنگه ای که روی دیگری می نشیند باید در ترتیب مناسب حرکت کند. برد فرمان امکان تأخیر, سرعت آهسته انتهای مسیر و زمان بسته شدن خودکار را فراهم می کند. تنظیمات اولیه باید با نیروی متوسط آغاز شود و سپس بر اساس جریان موتور, فشار باد و اصطکاک واقعی اصلاح شود. افزایش بی دلیل نیرو مشکل مکانیکی را پنهان می کند و ایمنی برخورد را کاهش می دهد. تست نهایی باید چند بار با ریموت, فتوسل و خلاص کن دستی انجام شود.
خطاهای رایج, تست ایمنی و آماده سازی ارسال
یکی از خطاهای رایج, انتخاب جک فقط بر اساس وزن اعلامی درب است. عرض لنگه, بادخور بودن سطح و تعداد تردد می توانند همان وزن را به بار کاملاً متفاوتی تبدیل کنند. خطای دیگر, نصب پایه در نقطه ای است که بازو در میانه مسیر بیشترین فشار جانبی را تحمل می کند. کابل کشی بدون لوله محافظ, حذف ارت, نصب فتوسل در ارتفاع نامناسب و بی توجهی به استاپ مکانیکی نیز مشکلات متداول هستند. این موارد ممکن است در روزهای اول پنهان بمانند, اما به تدریج به توقف نامنظم, صدای زیاد یا خرابی برد منجر می شوند.

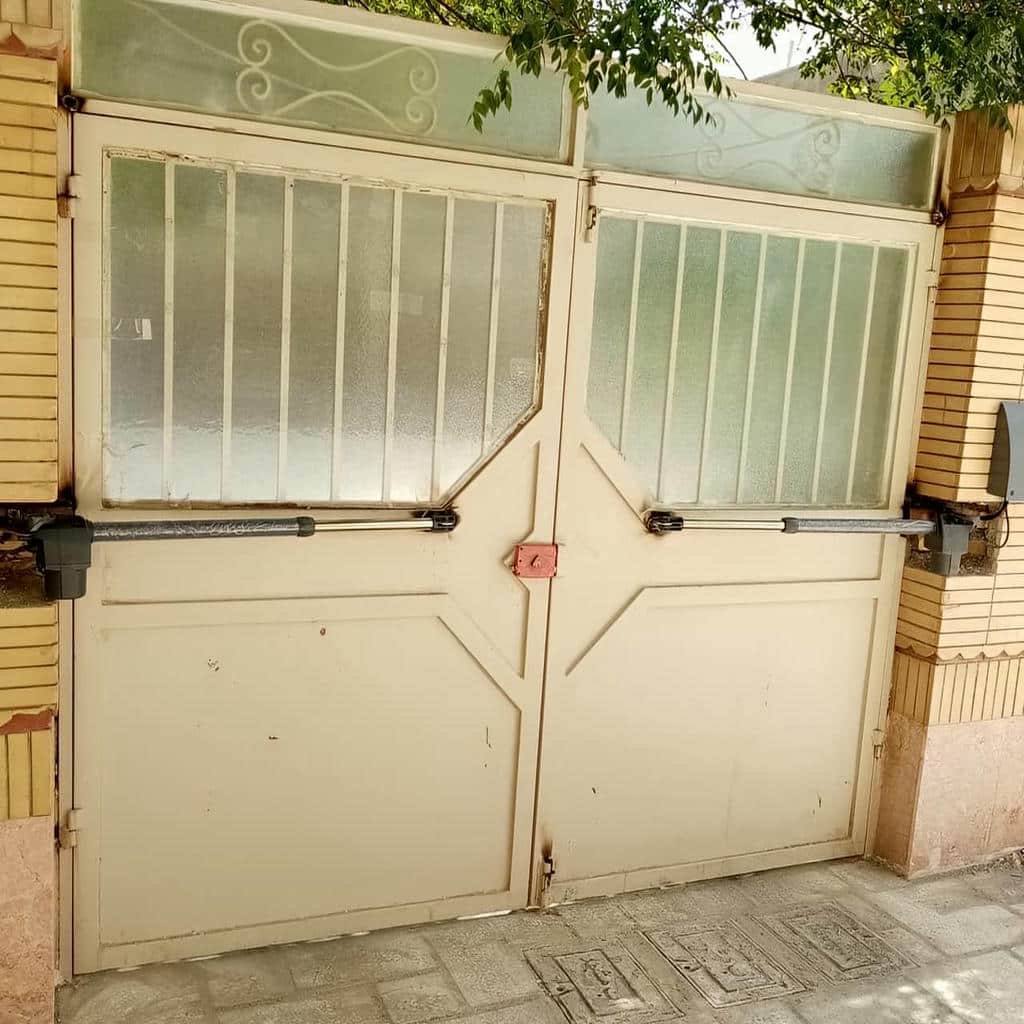

پیش از تحویل, باید عملکرد خلاص کن دستی, توقف در برابر مانع, واکنش فتوسل, ترتیب دو لنگه و بسته شدن خودکار آزمایش شود. پیچ های پایه و درپوش ها کنترل و مسیر کابل علامت گذاری می شود. برای ارسال جک و متعلقات, بدنه بازو, برد, فتوسل, ریموت و براکت ها بهتر است در بسته بندی جدا و ضربه گیر قرار گیرند تا وزن قطعات فلزی به برد آسیب نزند. برچسب گذاری هر قطعه و ثبت تنظیمات پایه نیز نصب را سریع تر و احتمال جابه جایی اجزا را کمتر می کند. محافظت جداگانه از شفت متحرک مانع خراش, تاب برداشتن و آسیب آب بند در حمل می شود.
- وزن, عرض, بادخور بودن و تردد باید هم زمان بررسی شوند.
- فاصله محور لولا تا ستون, نوع بازو و کورس لازم را تعیین می کند.
- براکت ها باید روی بخش سازه ای مقاوم نصب شوند.
- استاپ مکانیکی فشار انتهای مسیر را از گیربکس کم می کند.
- تست فتوسل, خلاص کن و ترتیب لنگه ها پیش از تحویل ضروری است.
سفارش, عوامل قیمت, نگهداری و خدمات سازه سنتر
هزینه جک بازویی به یک عامل محدود نمی شود و از ترکیب ظرفیت مکانیکی, نوع موتور, برد فرمان, تجهیزات ایمنی و پیچیدگی اجرا شکل می گیرد. مدل هیدرولیکی یا پرتردد به دلیل ساختار مقاوم تر و چرخه کاری بالاتر, با مدل مسکونی ساده یکسان نیست. همچنین نیاز به باتری پشتیبان, قفل برقی, کنترل دسترسی, فتوسل اضافه, کابل کشی طولانی یا اصلاح پایه درب, دامنه خدمات را تغییر می دهد. سفارش حرفه ای باید با ثبت اطلاعات فنی, عکس محل نصب و در صورت امکان اندازه گیری دقیق انجام شود. پس از نصب نیز برنامه نگهداری سبک اما منظم, از افزایش اصطکاک و خرابی ناگهانی جلوگیری می کند. سازه سنتر در فرآیند پیشنهاد مدل, تنها به قدرت موتور توجه نمی کند و هماهنگی میان هندسه درب, تردد, ایمنی, شرایط محیطی و امکان سرویس را مبنای تصمیم قرار می دهد.
عوامل فنی موثر بر قیمت بدون عدد
نوع مکانیزم نخستین عامل اثرگذار است. مدل های الکترومکانیکی استاندارد, کم ولتاژ, انکودردار, هیدرولیکی یا بازوی مفصلی از نظر قطعات داخلی و سطح کنترل با یکدیگر تفاوت دارند. توان موتور, کیفیت گیربکس, طول کورس و چرخه کاری نیز روی هزینه ساخت و دوام اثر می گذارند. بردهای دارای تنظیمات نرم, تشخیص مانع و پشتیبانی از باتری, تجهیزات بیشتری نسبت به کنترلرهای ساده دارند. انتخاب ارزان تر بدون توجه به تردد یا وزن درب ممکن است هزینه تعمیر و توقف سیستم را در ادامه افزایش دهد. کیفیت خدمات فنی و دسترسی به قطعه سازگار نیز باید در ارزیابی نهایی لحاظ شود.
عامل دوم به شرایط اجرا مربوط است. اگر ستون نیاز به پایه فلزی تقویتی داشته باشد, مسیر کابل طولانی باشد یا لولاها پیش از نصب به اصلاح نیاز داشته باشند, حجم کار بیشتر می شود. فتوسل, فلاشر, قفل برقی, ریموت اضافه و سامانه کنترل دسترسی نیز بخشی از سفارش هستند. بسته بندی و ارسال برای قطعات حساس باید به گونه ای انجام شود که بازو و برد جدا از هم محافظت شوند. بنابراین مقایسه هزینه باید بر اساس پکیج کامل و مشخصات یکسان صورت گیرد, نه فقط نام موتور. وضعیت درب و میزان آماده سازی محل نیز باید در برآورد اجرای واقعی ثبت شود.
مراحل سفارش و تطبیق مدل با پروژه
فرآیند سفارش با جمع آوری اطلاعات آغاز می شود: عرض و وزن تقریبی هر لنگه, نوع درب, عمق ستون, زاویه بازشو, تعداد تردد, وجود برق و شرایط محیطی ثبت می شود. عکس از داخل درب در حالت باز و بسته, محل لولا, ستون و مسیر احتمالی کابل به تشخیص بهتر کمک می کند. سپس چند مدل از نظر ظرفیت, نوع بازو و امکانات برد مقایسه می شوند. در این مرحله باید مشخص شود که پروژه به باتری, قفل برقی, کنترل تلفنی یا اتصال به سیستم دسترسی نیاز دارد یا خیر. تعیین اولویت ها از افزودن تجهیزات غیرضروری و پیچیدگی بی فایده جلوگیری می کند.

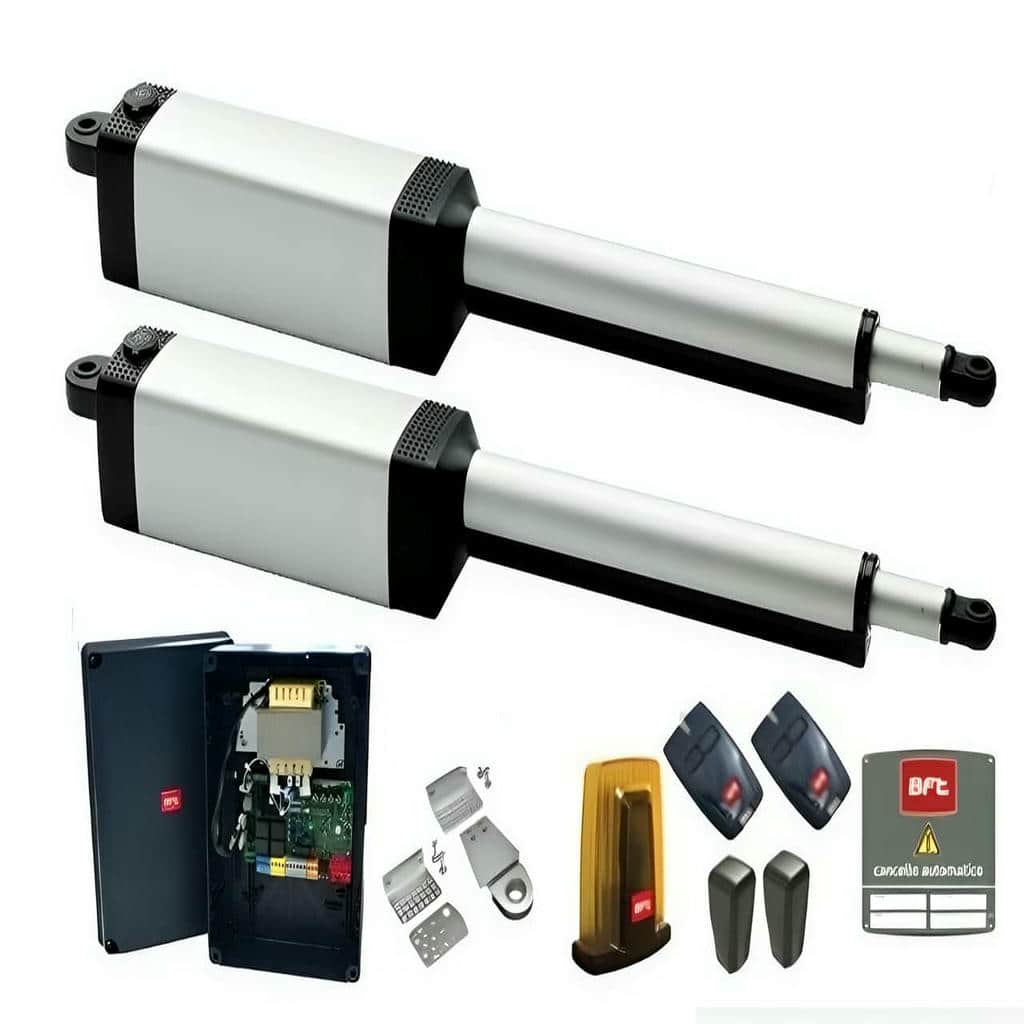

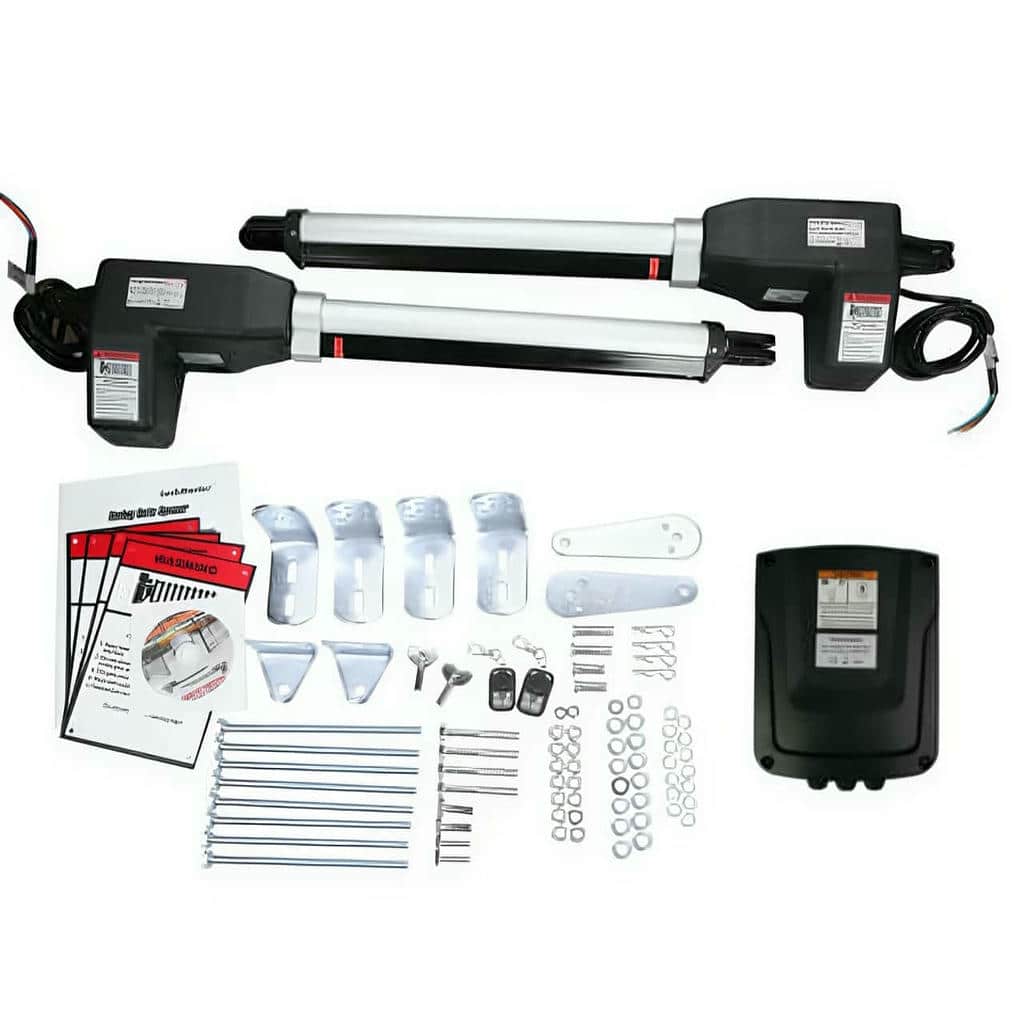

پس از انتخاب مدل, فهرست قطعات شامل دو بازو, برد فرمان, جعبه کنترل, فتوسل, فلاشر, ریموت, براکت و متعلقات نصب مشخص می شود. سازه سنتر می تواند بر اساس اطلاعات پروژه, سازگاری اجزا و الزامات نصب را پیش از ارسال کنترل کند. زمان بندی اجرا نیز باید با آماده بودن برق, تکمیل جوشکاری و سلامت لولاها هماهنگ باشد. ثبت کتبی مدل, تجهیزات جانبی و حدود خدمات, از اختلاف در زمان نصب جلوگیری می کند و امکان پیگیری فنی دقیق تری فراهم می سازد. شماره قطعات و نوع تنظیمات نیز بهتر است همراه سفارش نگهداری شود. این مستندات در سرویس های بعدی از آزمون های تکراری جلوگیری می کنند.
نگهداری دوره ای و خدمات پس از فروش
نگهداری جک بازویی پیچیده نیست, اما باید منظم انجام شود. صدای غیرعادی, کاهش سرعت, ضربه در انتهای مسیر یا ناهماهنگی لنگه ها نشانه هایی هستند که باید زود بررسی شوند. سفتی پیچ های براکت, سلامت جوش, وضعیت کابل و تمیزی فتوسل در بازدید دوره ای کنترل می شود. لولاها نیز باید روان باشند و افتادگی درب اصلاح شود. ادامه کار با لولای معیوب باعث افزایش جریان موتور و استهلاک گیربکس می شود, حتی اگر جک در ظاهر هنوز درب را حرکت دهد. اصلاح زودهنگام افتادگی, فشار نامتقارن روی دو بازو را نیز کاهش می دهد. زمان بازدید باید با میزان تردد و شرایط محیطی تنظیم شود.
خدمات پس از فروش مؤثر باید شامل عیب یابی مرحله ای باشد؛ ابتدا وضعیت مکانیکی درب, سپس برق ورودی, برد فرمان, سنسورها و در نهایت موتور بررسی می شوند. تعویض بی دلیل قطعه بدون شناسایی علت اصلی می تواند خرابی را تکرار کند. نگهداری سوابق تنظیمات, مدل برد و تاریخ سرویس به تعمیر سریع تر کمک می کند. در صورت نیاز به قطعه جایگزین, سازگاری ولتاژ, کورس, کانکتور و برنامه برد باید بررسی شود. پشتیبانی حرفه ای زمانی ارزش دارد که مشکل را از ریشه تشخیص دهد و عملکرد ایمن سیستم را بازگرداند. آزمون نهایی پس از تعمیر باید تمام ورودی های ایمنی و حالت خلاص کن را پوشش دهد.
- هزینه نهایی از نوع مکانیزم, ظرفیت و تجهیزات جانبی اثر می گیرد.
- عکس و اندازه های دقیق, خطای انتخاب مدل را کاهش می دهند.
- سلامت لولا و پایه پیش از نصب باید تأیید شود.
- فهرست قطعات و حدود خدمات در سفارش ثبت شود.
- بازدید دوره ای از خرابی ناگهانی و استهلاک زودرس جلوگیری می کند.
مدل کم ولتاژ معمولاً کنترل نرم تر, امکان اتصال باتری پشتیبان و تنظیم دقیق تر سرعت و تشخیص مانع را فراهم می کند. مدل برق شهری ساختار تغذیه ساده تر و گشتاور مستقیم تری دارد, اما انعطاف آن در مدیریت شتاب و قطع برق به امکانات برد وابسته است. انتخاب میان این دو باید با توجه به وزن درب, میزان تردد, نیاز به باتری و سطح ایمنی انجام شود. صرف ولتاژ بالاتر یا پایین تر به تنهایی نشان دهنده قدرت یا کیفیت بهتر نیست.
جک هیدرولیکی برای درب های سنگین, ورودی های پرتردد و پروژه هایی مناسب است که حرکت یکنواخت و چرخه کاری بالا اهمیت دارد. این مدل در برابر استفاده پیوسته پایدارتر است, اما به آب بندی سالم, کنترل نشتی و سرویس تخصصی تری نیاز دارد. برای یک درب مسکونی با تردد محدود, مدل الکترومکانیکی مناسب ممکن است انتخاب منطقی تری باشد. تصمیم درست باید بر اساس وزن, عرض لنگه, فشار باد و تعداد دفعات کارکرد انجام شود.
عرض و وزن تقریبی هر لنگه, فاصله محور لولا تا لبه داخلی ستون, عمق ستون, زاویه مورد نیاز و فضای آزاد پشت درب باید اندازه گیری شود. همچنین وضعیت لولا, وجود شیب کف, محل استاپ مکانیکی و مسیر کابل اهمیت دارد. این اطلاعات مشخص می کنند جک خطی, کورس بلند یا بازوی مفصلی مناسب است. بدون اندازه گیری دقیق, ممکن است بازو به کورس کامل نرسد, زاویه بازشو محدود شود یا فشار اضافی به گیربکس وارد شود.
برای سفارش, عکس واضح از داخل درب در حالت باز و بسته, اندازه هر لنگه, جنس و میزان پرشدگی سطح, تعداد تردد روزانه و شرایط ستون لازم است. نیاز به باتری پشتیبان, قفل برقی, کنترل تلفنی یا ریموت اضافه نیز باید مشخص شود. ارائه این اطلاعات باعث می شود مدل موتور, طول کورس, نوع برد و تجهیزات ایمنی به درستی انتخاب شوند. سفارش صرفاً بر پایه نام یک مدل یا ظاهر پوسته, احتمال ناسازگاری در زمان نصب را افزایش می دهد.
نوع مکانیزم, ظرفیت موتور, کیفیت گیربکس, طول کورس, چرخه کاری, امکانات برد و تجهیزات ایمنی از عوامل اصلی هستند. شرایط نصب مانند تقویت پایه, اصلاح لولا, کابل کشی, افزودن قفل برقی یا کنترل دسترسی نیز دامنه کار را تغییر می دهد. هزینه ارسال و نحوه بسته بندی قطعات حساس می تواند بخشی از سفارش باشد. برای مقایسه درست, باید پکیج کامل شامل بازوها, کنترلر, سنسورها, متعلقات و خدمات نصب با مشخصات یکسان بررسی شود.
مهم ترین اقدام, انتخاب ظرفیت متناسب و نصب صحیح براکت ها است. پس از نصب, لولاها باید روان بمانند, پیچ های پایه بازبینی شوند و فتوسل تمیز نگه داشته شود. صدای غیرعادی, کندی حرکت یا ضربه انتهای مسیر نباید نادیده گرفته شود, زیرا ممکن است نشانه افزایش اصطکاک یا تنظیم نادرست باشد. سرویس مرحله ای و عیب یابی علت اصلی, از تعویض بی مورد قطعات جلوگیری می کند و عمر موتور, گیربکس و برد فرمان را افزایش می دهد.
جمع بندی
انتخاب میان 12 مدل جک بازویی درب پارکینگ دو لنگه باید از مشخصات واقعی درب آغاز شود و با بررسی نوع مکانیزم, وزن و عرض لنگه, کورس بازو, چرخه کاری, برد فرمان و شرایط محیطی ادامه پیدا کند. مدل خطی استاندارد برای بسیاری از پروژه های مسکونی کافی است, اما درب عریض, ستون خاص, تردد بالا یا نیاز به کنترل نرم می تواند انتخاب کورس بلند, بازوی مفصلی, مدل انکودردار یا هیدرولیکی را منطقی کند. نصب صحیح براکت, وجود استاپ مکانیکی, تنظیم هماهنگ دو لنگه و استفاده از فتوسل, همان اندازه کیفیت موتور در دوام و ایمنی مؤثر هستند. نگهداری دوره ای نیز باید بر سلامت لولا, کابل, اتصالات و صدای گیربکس تمرکز داشته باشد تا ایراد کوچک به خرابی پرهزینه تبدیل نشود. سازه سنتر با برسی اطلاعات فنی, تصاویر محل و نیازهای بهره برداری, امکان پیشنهاد دقیق تر و جلوگیری از انتخاب صرفاً ظاهری را فراهم می کند. برای دریافت مشاوره, سفارش تجهیزات متناسب یا استعلام قیمت روز, مشخصات درب و شرایط نصب را کامل ارائه کنید تا پکیج پیشنهادی از نظر عملکرد, ایمنی و خدمات قابل اتکا باشد.
