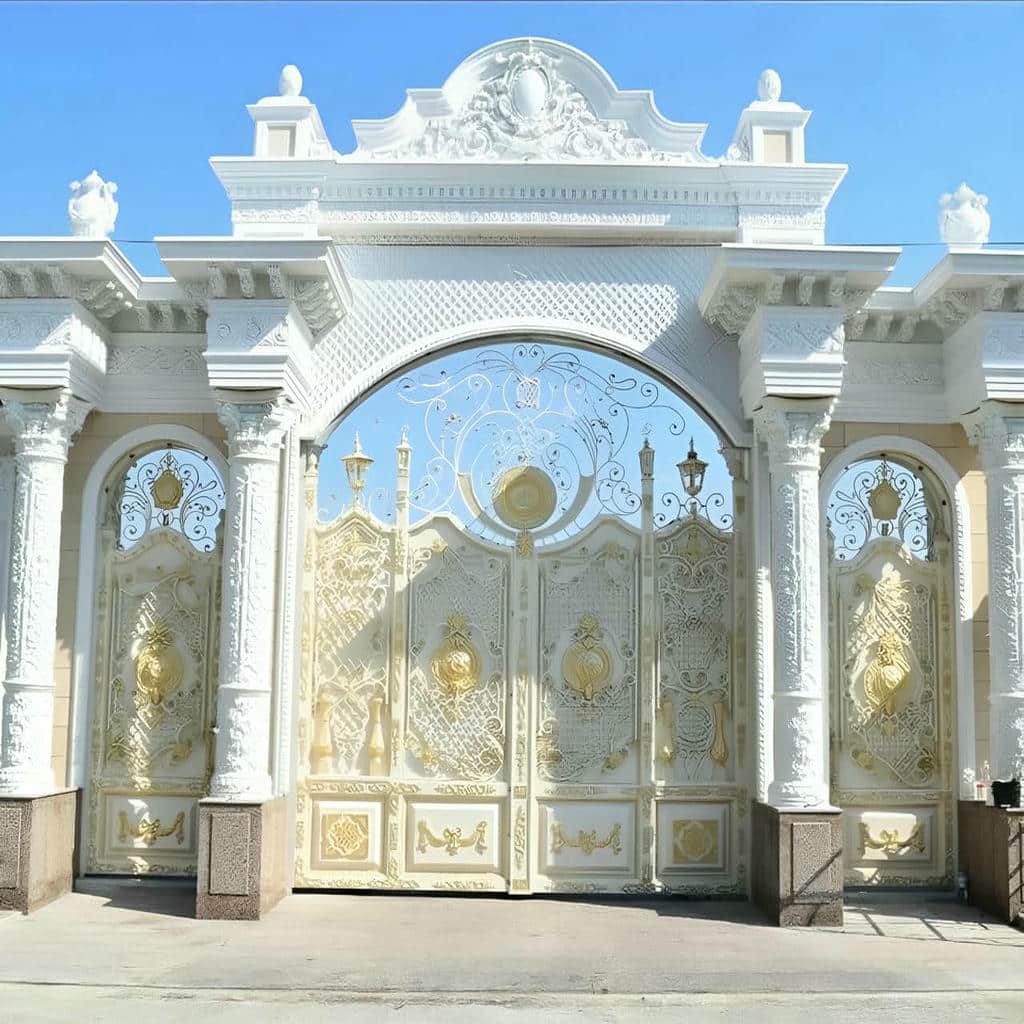

12 طرح درب باغ آهنی قوسی
هماهنگ کردن شعاع قوس با ارتفاع چهارچوب و مقطع پروفیل باعث می شود وزن درب باغ آهنی قوسی به درستی منتقل شود و تاج سازه پس از نصب تغییر شکل ندهد. اگر خیز قوس, عرض دهانه و محل لولا پیش از برش محاسبه نشوند, خط منحنی دو لنگه در مرکز به هم نمی رسد و فاصله نامنظم میان قاب و چهارچوب ایجاد می شود. روش خم کاری پروفیل, کیفیت جوش, ضخامت ورق, پوشش ضدزنگ و رنگ کوره ای نیز مستقیماً بر دوام و ظاهر این درب در فضای باز اثر دارند. درب باغ آهنی قوسی می تواند با قوس کم خیز, نیم دایره, بیضی, شکسته, کتیبه دار, ورق دار, مشبک, CNC یا فرفورژه طراحی شود و هر مدل از نظر وزن, حریم دید, فشار باد و پیچیدگی نصب تفاوت دارد. معیار انتخاب حرفه ای باید ابعاد دهانه, ارتفاع تاج, جهت بازشو, ظرفیت لولا, نوع قفل, طرح نما و شرایط نگهداری را هم زمان پوشش دهد. انتخاب نادرست ممکن است به تابیدگی قاب, ناهماهنگی قوس, افتادگی لنگه یا نفوذ خوردگی از نقاط جوش منجر شود. عوامل قیمت نیز به متریال, ابعاد, روش ساخت قوس, یراق آلات, پوشش, بسته بندی و اجرا وابسته اند. سازه سنتر با بررسی شرایط بهره بردای, مدلی را پیشنهاد می دهد که فرم قوسی را با عملکرد روان و دوام سازه ای هماهنگ کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|

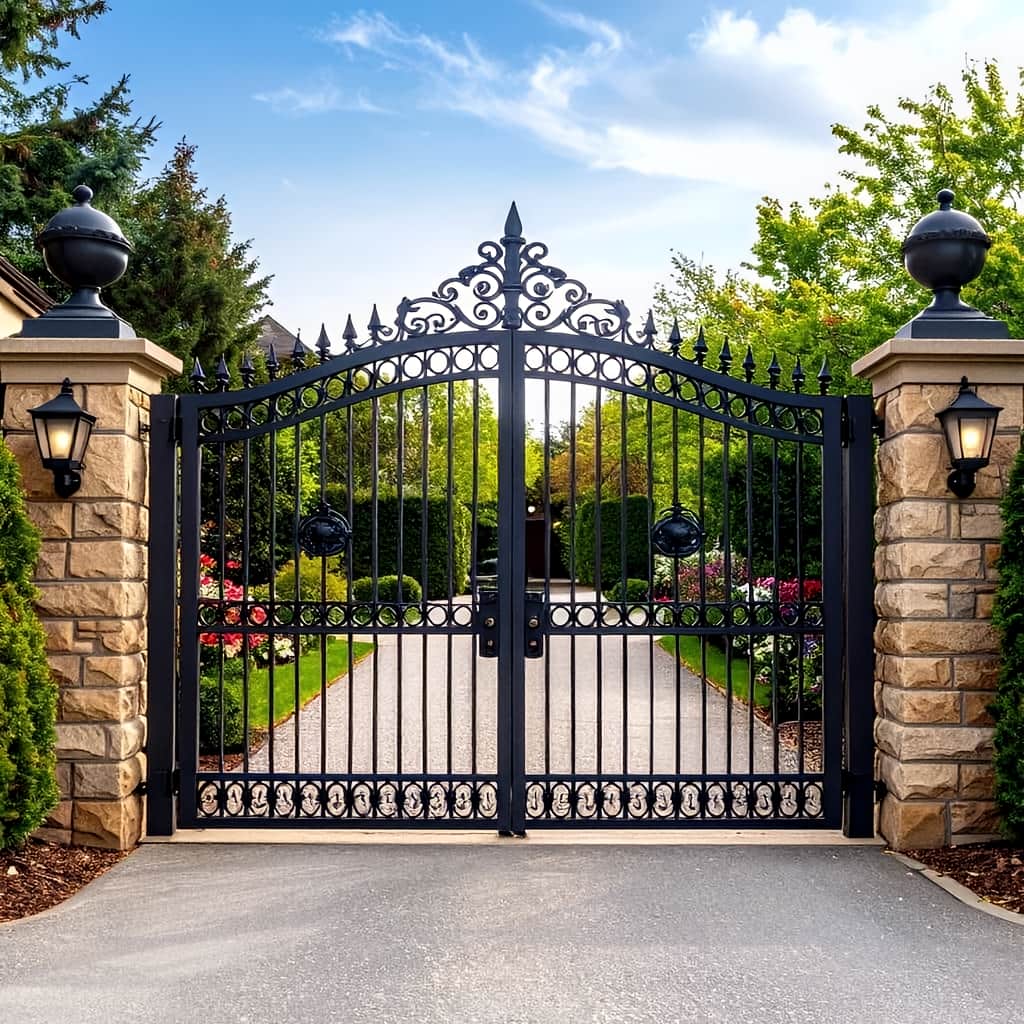

| شعاع قوس | شعاع قوس شکل تاج درب را تعیین می کند و باید با عرض دهانه, ارتفاع چهارچوب و سبک نمای ورودی هماهنگ باشد. | قوس پس از برداشت دقیق دهانه و تعیین ارتفاع تاج ترسیم شود. |
| خیز تاج | خیز قوس فاصله میان خط افقی دو سر قوس و بالاترین نقطه تاج است و بر تناسب ظاهری و ارتفاع عبور اثر می گذارد. | ارتفاع مفید زیر تاج با نوع تردد و ابعاد ورودی تطبیق داده شود. |
| پروفیل خم کاری شده | پروفیل قوسی بار پنل و تزئینات را منتقل می کند و خم یکنواخت آن از شکست خط منحنی و تمرکز تنش جلوگیری می کند. | روش خم کاری بر اساس مقطع پروفیل و شعاع مورد نیاز انتخاب گردد. |

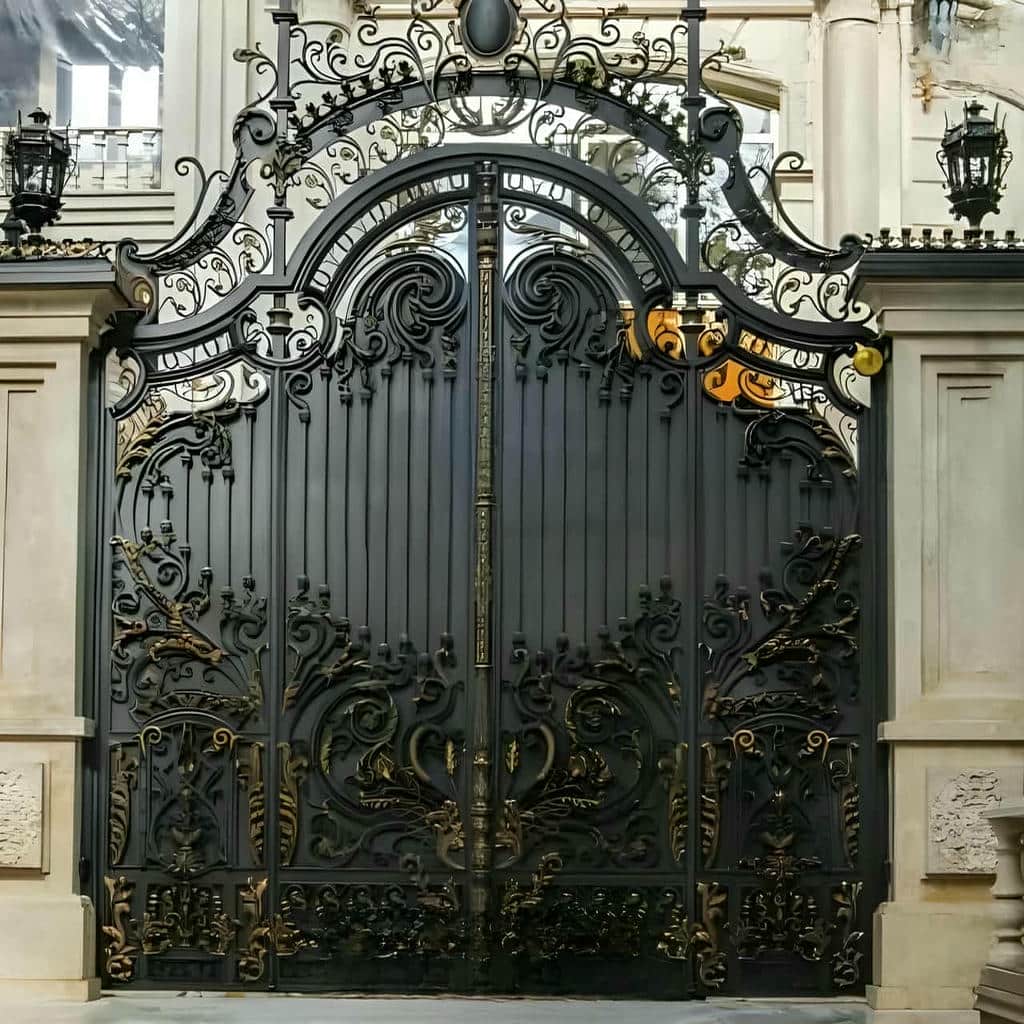

| تقارن لنگه ها | در مدل دولنگه, امتداد قوس دو بخش باید در خط میانی پیوسته باشد تا تاج در حالت بسته یکپارچه دیده شود. | شابلون هر دو لنگه از یک هندسه مشترک تهیه شود. |
| نوع پنل | پنل ورق دار حریم بیشتری ایجاد می کند, در حالی که طرح مشبک یا فرفورژه فشار باد و وزن لنگه را کاهش می دهد. | نوع پنل با ظرفیت لولا و شرایط باد هماهنگ شود. |
| جوش و اتصال | جوشکاری مرحله ای در بخش قوسی مانع جمع شدگی یک طرفه می شود و شکل هندسی قاب را پس از خنک شدن حفظ می کند. | تقارن, قطرها و پیوستگی قوس پیش از رنگ کنترل شوند. |
| لولا و چهارچوب | لولای تقویتی وزن لنگه را به ستون منتقل می کند و هم راستایی محور آن از افتادگی و اصطکاک هنگام حرکت جلوگیری می کند. | ظرفیت لولا با وزن کامل قاب, پنل و تزئینات محاسبه شود. |
| پوشش ضدخوردگی | آماده سازی سطح, ضدزنگ و رنگ کوره ای از خوردگی در محل خم, جوش, لبه ورق و پایین چهارچوب جلوگیری می کنند. | پشت تزئینات و نقاط پنهان نیز پوشش یکنواخت داشته باشند. |
| نصب و رگلاژ | چهارچوب شاقول و رگلاژ دقیق باعث می شوند فاصله قوس با قاب ثابت بماند و قفل بدون فشار اضافی درگیر شود. | عملکرد درب پس از انتقال کامل وزن به لولا آزمایش گردد. |
اطلاعات تماس
کاربرد و رفتار اجرایی درب باغ آهنی قوسی
فرم قوسی علاوه بر ایجاد هویت بصری, نحوه توزیع خطوط قاب و ارتفاع مفید ورودی را نیز تغییر می دهد. قوس کم خیز برای دهانه های عریض ظاهر کشیده تری ایجاد می کند, در حالی که قوس نیم دایره یا بیضی ارتفاع تاج را افزایش می دهد و تأکید بیشتری بر محور مرکزی دارد. در مدل دولنگه, تقارن دو لنگه اهمیت فنی و ظاهری دارد؛ زیرا کوچک ترین اختلاف در شعاع یا محل لولا, پیوستگی تاج را برهم می زند. مدل های ورق دار برای حریم بیشتر مناسب اند و نمونه های مشبک, CNC یا فرفورژه عبور هوا و سبکی بصری بیشتری فراهم می کنند. مزیت اصلی این ساختار زمانی حفظ می شود که فرم منحنی بر پایه اندازه واقعی دهانه طراحی شود و جزئیات پنل, قفل و بازشو تابع هندسه قوس باشند.
تفاوت طرح های قوسی در تناسب ورودی
قوس کم خیز با انحنای ملایم, ارتفاع تاج محدودی ایجاد می کند و برای ورودی هایی مناسب است که عرض آن ها بر ارتفاع غلبه دارد. این مدل ظاهر افقی و آرام تری دارد و می تواند با خطوط ساده یا پنل های مدرن ترکیب شود. قوس نیم دایره ارتفاع بیشتری در مرکز ایجاد می کند و برای نماهایی با تناسب عمودی مناسب تر است. قوس بیضی میان این دو حالت قرار می گیرد و امکان تنظیم مستقل تر عرض و خیز را فراهم می سازد. انتخاب هندسه باید بر اساس عرض دهانه و ارتفاع قابل استفاده انجام شود, نه فقط تصویر یک نمونه آماده.
قوس شکسته, تاج دار یا کتیبه دار برای پروژه هایی به کار می رود که به تأکید تزئینی بیشتری نیاز دارند. در مدل کتیبه دار, بخش قوسی می تواند ثابت بماند و لنگه ها زیر آن حرکت کنند؛ این روش ارتفاع و وزن قسمت متحرک را کاهش می دهد. در مدل قوس دار یکپارچه, خود لنگه ها خط منحنی را تشکیل می دهند و هماهنگی بیشتری میان حرکت و نما ایجاد می شود. هر ساختار بر محل لولا, اتصال چهارچوب و آب بندی اثر متفاوتی دارد. پیش از انتخاب طرح باید مشخص شود تاج ثابت است یا همراه لنگه حرکت می کند.
هماهنگی فرم قوس با نوع تردد
ارتفاع تاج نباید با ارتفاع مفید عبور اشتباه گرفته شود. در دهانه قوسی, ارتفاع نزدیک کناره ها کمتر از مرکز است و این موضوع برای عبور خودروهای بلند, تجهیزات باغ یا بارهای حجیم اهمیت دارد. مسیر حرکت باید بر اساس پایین ترین بخش قابل استفاده بررسی شود. اگر قوس فقط در تاج چهارچوب اجرا شود و لنگه ها زیر آن مستطیلی باشند, عرض و ارتفاع عبور قابل پیش بینی تر خواهد بود. در مدل هایی که لنگه نیز قوسی است, محل اتصال قاب منحنی به اضلاع قائم باید بدون گوشه مزاحم طراحی شود.
برای تردد نفر, مدل تک لنگه قوسی یا ترکیب یک لنگه فعال و یک لنگه ثابت می تواند کاربری ساده تری ایجاد کند. ورودی خودرو معمولاً به مدل دولنگه نیاز دارد تا وزن میان دو محور تقسیم شود و فضای بازشو کنترل گردد. جهت حرکت لنگه ها باید با شیب کف, محل توقف خودرو و فضای آزاد محوطه هماهنگ باشد. ظاهر قوسی نباید باعث شود نیازهای روزانه نادیده گرفته شوند. طرح موفق مدلی است که در حالت بسته فرم پیوسته داشته باشد و در حالت باز نیز مسیر تردد را محدود نکند.
تنظیم حریم دید با پنل قوسی
پنل بسته در قسمت پایین می تواند دید مستقیم را محدود کند و بخش قوسی مشبک در بالا, نور و هوا را عبور دهد. این ترکیب وزن را نسبت به پوشاندن کامل سطح کاهش می دهد و فشار باد را نیز کنترل می کند. خط اتصال پنل بسته به قسمت مشبک باید با شاسی داخلی هماهنگ باشد تا سطح ورق بدون لرزش باقی بماند. اگر طرح تزئینی فقط به ورق نازک متصل شود, حرکت مداوم لنگه باعث ایجاد صدا یا ترک در جوش خواهد شد. اجزای ظاهری باید به نقاط مقاوم قاب یا پل های داخلی مهار شوند.
طرح های CNC امکان ایجاد نقش های منظم در محدوده قوس را فراهم می کنند, اما فاصله برش ها از لبه و محل قفل باید کافی باشد. در مدل فرفورژه, تراکم قطعات بر وزن و نظافت اثر می گذارد و تزئینات برجسته به بسته بندی دقیق تری نیاز دارند. نمونه های تیغه ای یا مشبک ساده, نگهداری آسان تری دارند و فشار باد کمتری منتقل می کنند. میزان حریم باید با شرایط استفاده و ظرفیت سازه متعادل شود. افزودن ورق پشتی در مرحله بعد ممکن است وزن و رفتار بادخور درب را تغییر دهد و نیازمند بررسی دوباره لولا باشد.
- هندسه قوس با تناسب عرض و ارتفاع ورودی انتخاب شود.
- ارتفاع مفید عبور در کناره های دهانه نیز کنترل گردد.
- تاج ثابت یا متحرک پیش از طراحی چهارچوب مشخص شود.
- پنل بسته با ظرفیت شاسی و فشار باد هماهنگ گردد.
- طرح تزئینی به قاب و پل های مقاوم متصل شود.
مهندسی قوس, شاسی و پوشش درب آهنی
کیفیت درب قوسی به دقت ساخت هندسه منحنی وابسته است, زیرا خطایی که در قاب مستقیم کمتر دیده می شود در تاج قوسی به صورت شکست یا عدم تقارن نمایان خواهد شد. پروفیل باید با روش متناسب با شعاع خم شود تا سطح مقطع آن له یا پیچیده نشود. شاسی داخلی نیز باید مسیر نیرو را از پنل به قاب و سپس از لولا به ستون منتقل کند. جوشکاری نامتعادل می تواند شعاع را پس از خنک شدن تغییر دهد و دو لنگه را در مرکز ناهماهنگ کند. پس از مونتاژ, شابلون قوس, قطر قاب و امتداد خط میانی کنترل می شوند. آماده سازی سطح و اجرای پوشش روی قسمت های خم کاری شده نیز اهمیت دارد, زیرا ترک های ریز یا نقاط ساییده شده در این ناحیه می توانند مسیر آغاز خوردگی باشند.
خم کاری پروفیل بدون تغییر مقطع

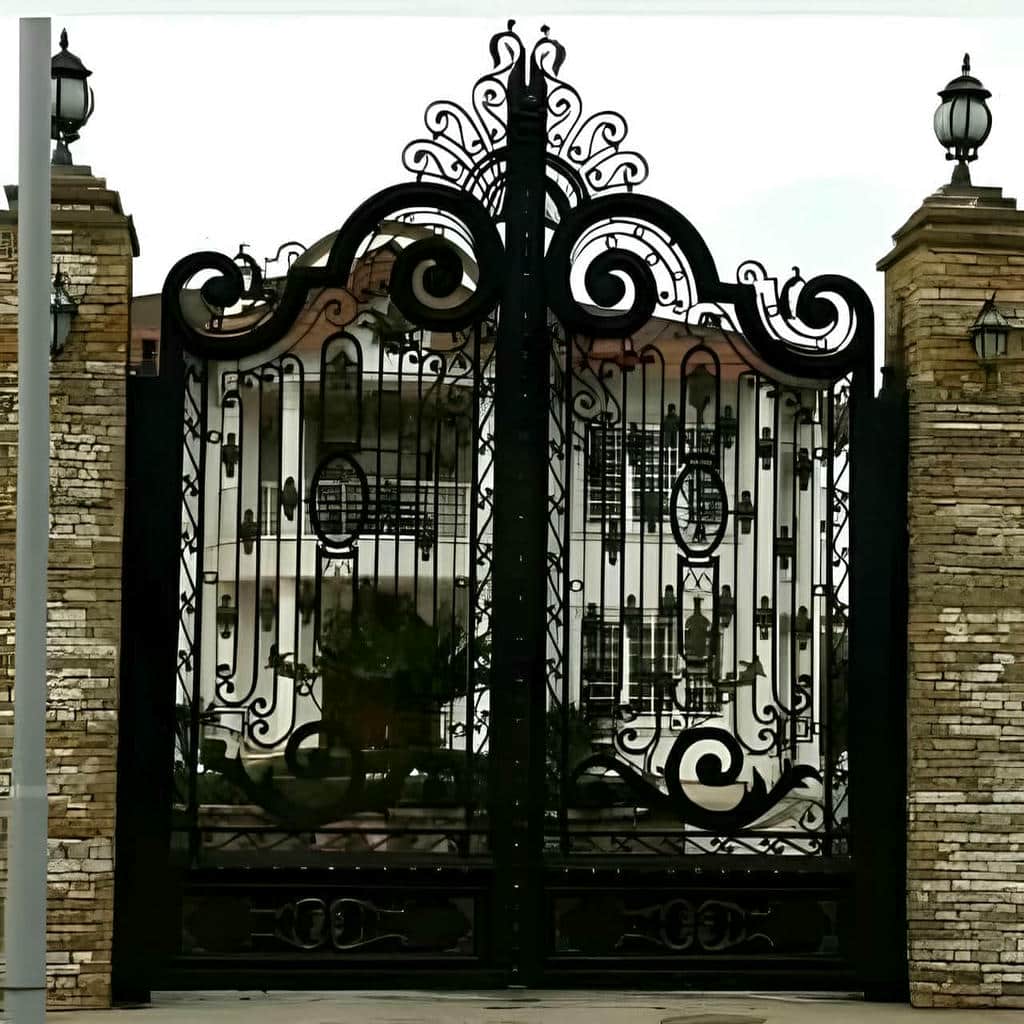

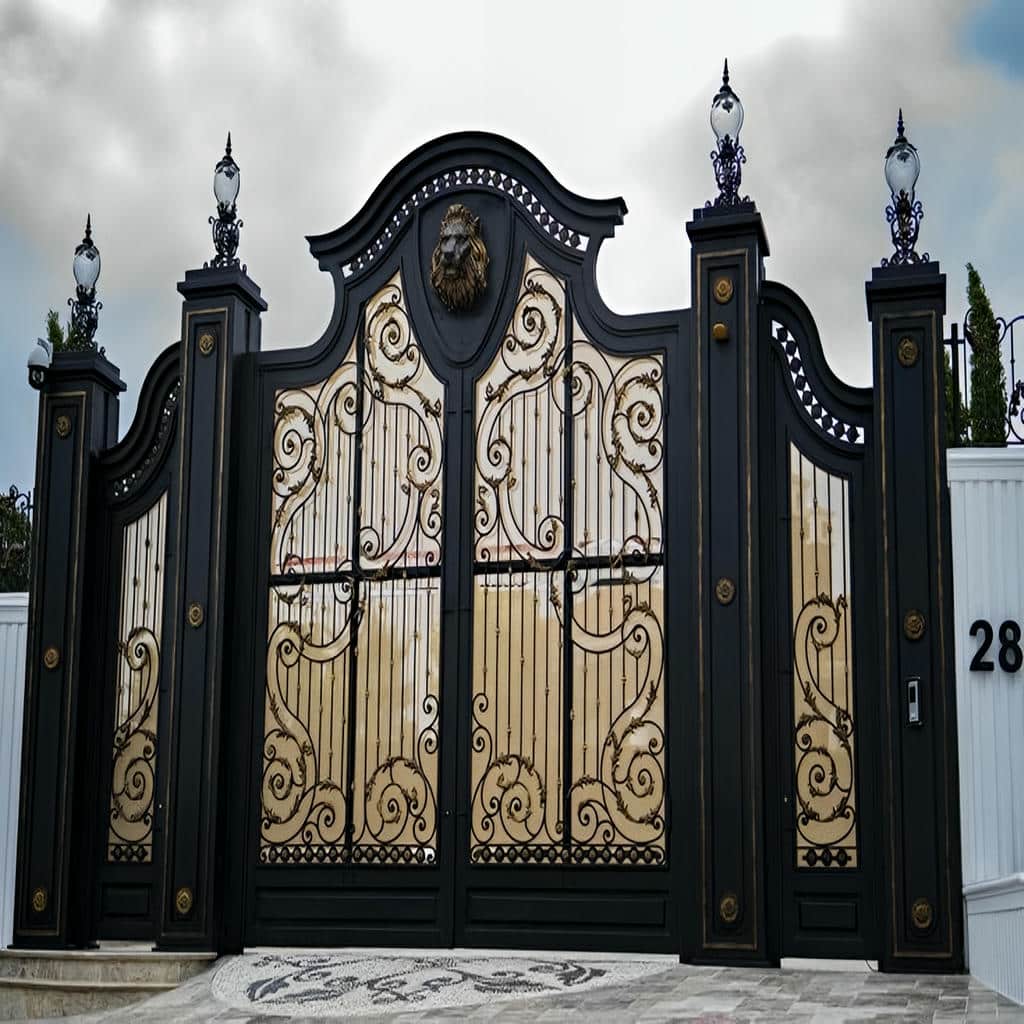

پروفیل قوسی باید با شعاع یکنواخت شکل بگیرد و در طول انحنا پیچش جانبی نداشته باشد. انتخاب دستگاه و تعداد مراحل خم کاری به جنس, ابعاد مقطع و میزان خیز بستگی دارد. فشار زیاد در یک مرحله ممکن است گوشه های پروفیل را جمع کند یا سطح آن را فرورفته سازد. این تغییر شکل علاوه بر ظاهر, مقاومت خمشی قاب را کاهش می دهد. خم کاری تدریجی همراه با کنترل شابلون کمک می کند انحنا به شکل مطلوب نزدیک شود و خط قوس بدون شکست ادامه پیدا کند.
در شعاع های محدود, ایجاد برش های متعدد و جوش دادن دوباره پروفیل می تواند ظاهری زاویه دار و نقاط تنش ایجاد کند. اگر این روش ناگزیر باشد, محل برش ها باید یکنواخت, جوش ها کامل و سطح نهایی دقیق پرداخت شود. برای طرح های حساس, استفاده از پروفیل خم کاری شده پیوسته نتیجه فنی و ظاهری بهتری دارد. پس از شکل دهی, قوس باید روی سطح صاف قرار گیرد و پیچش آن کنترل شود. هر دو لنگه نیز باید با شابلون مشترک ساخته شوند تا در خط میانی, تاج پیوسته و متقارن باقی بماند.

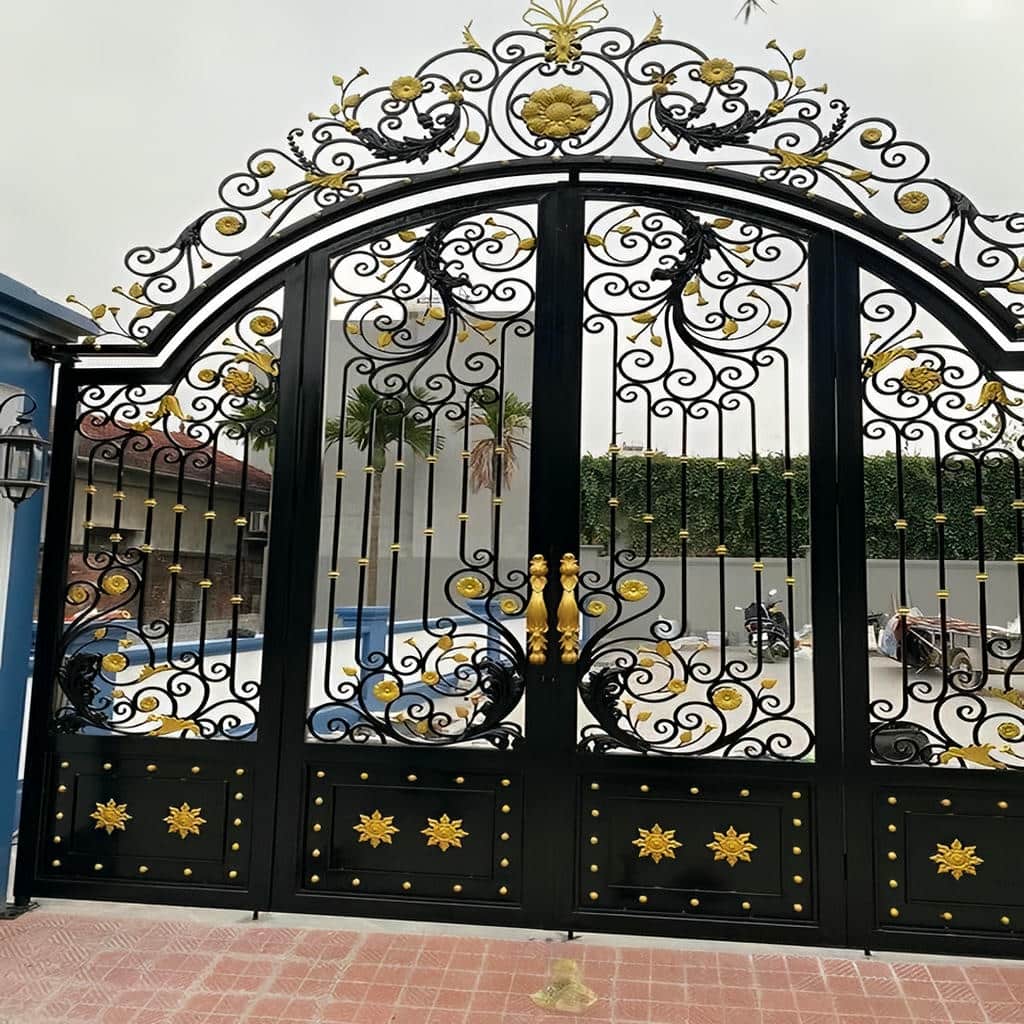

تقویت محل اتصال قوس به اضلاع قائم
نقطه اتصال بخش منحنی به اضلاع قائم محل تغییر جهت نیرو است و اگر فقط با جوش سطحی ساخته شود, در برابر لرزش و حرکت مداوم آسیب پذیر خواهد بود. استفاده از اتصال فارسی دقیق, صفحه تقویتی داخلی یا پل نزدیک به این ناحیه, بار را در سطح بزرگ تری توزیع می کند. شکل تقویت نباید مسیر نصب پنل یا پوشش را مختل کند. در مدل دولنگه, دو اتصال متناظر باید از نظر ارتفاع و زاویه یکسان باشند تا خط قوس در حالت بسته متوازن دیده شود.
پل های داخلی باید با فرم پنل و مسیر قوس هماهنگ شوند. فاصله زیاد میان پل ها باعث لرزش ورق و فاصله بسیار کم موجب افزایش وزن غیرضروری می شود. محل قفل, دستگیره, بولت و تجهیزات حرکتی به تقویت موضعی نیاز دارد و بهتر است این صفحات پیش از رنگ در شاسی قرار گیرند. افزودن تقویت پس از تکمیل ساخت معمولاً به جوشکاری روی پوشش و کاهش کیفیت نهایی منجر می شود. نقشه شاسی باید هم مسیر نیرو و هم نظم بصری طرح قوسی را در نظر بگیرد.
کنترل جوش, زنگ زدایی و رنگ قوس

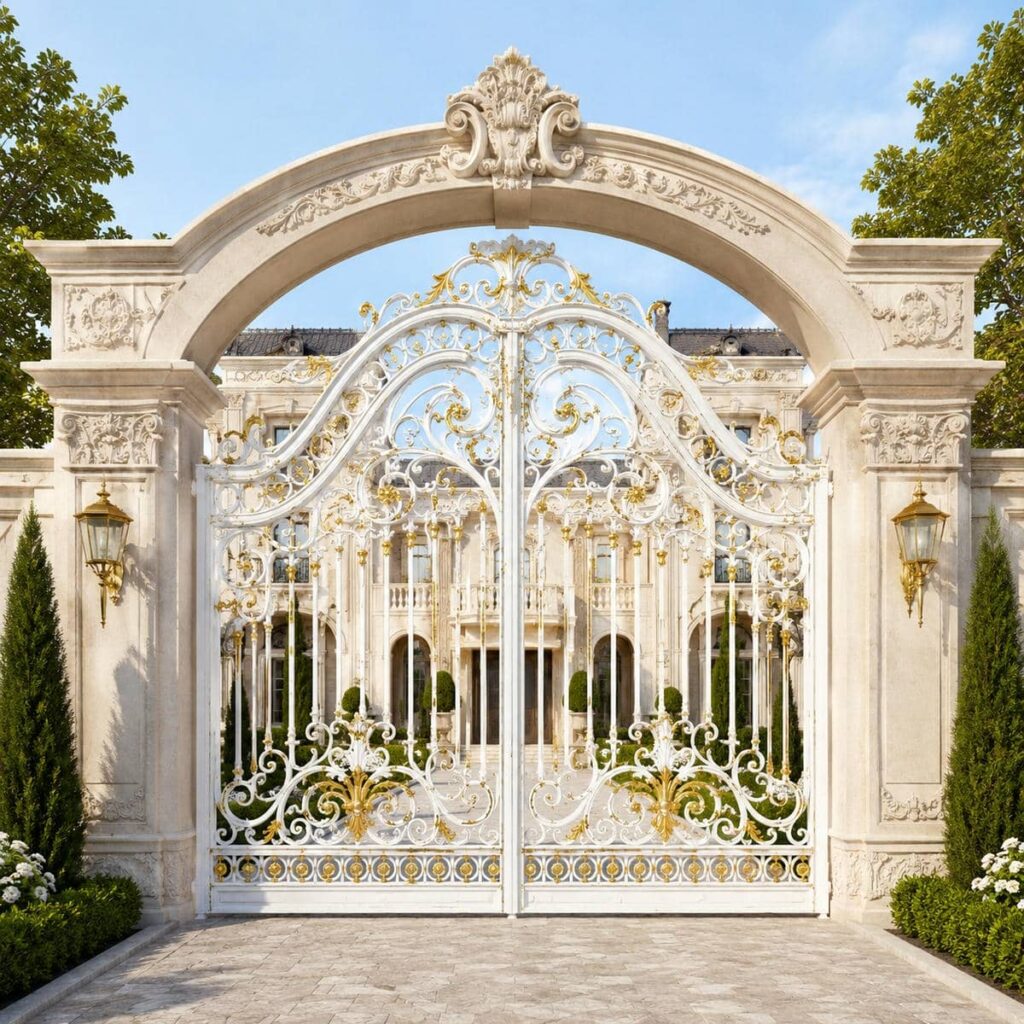

جوشکاری بخش قوسی باید مرحله ای و متقارن انجام شود تا جمع شدگی حرارتی در یک سمت متمرکز نگردد. ابتدا قطعات با خال جوش تثبیت می شوند و پس از کنترل شابلون, جوش ها در نقاط مقابل تکمیل خواهند شد. جوش پیوسته و طولانی می تواند قوس را بازتر یا بسته تر کند و قاب را از سطح خارج سازد. پس از خنک شدن, پیوستگی انحنا, قطرها و محل اتصال لولا دوباره اندازه گیری می شوند. اصلاح هندسه پیش از نصب پنل و رنگ بسیار ساده تر از تغییر آن در محل پروژه است.

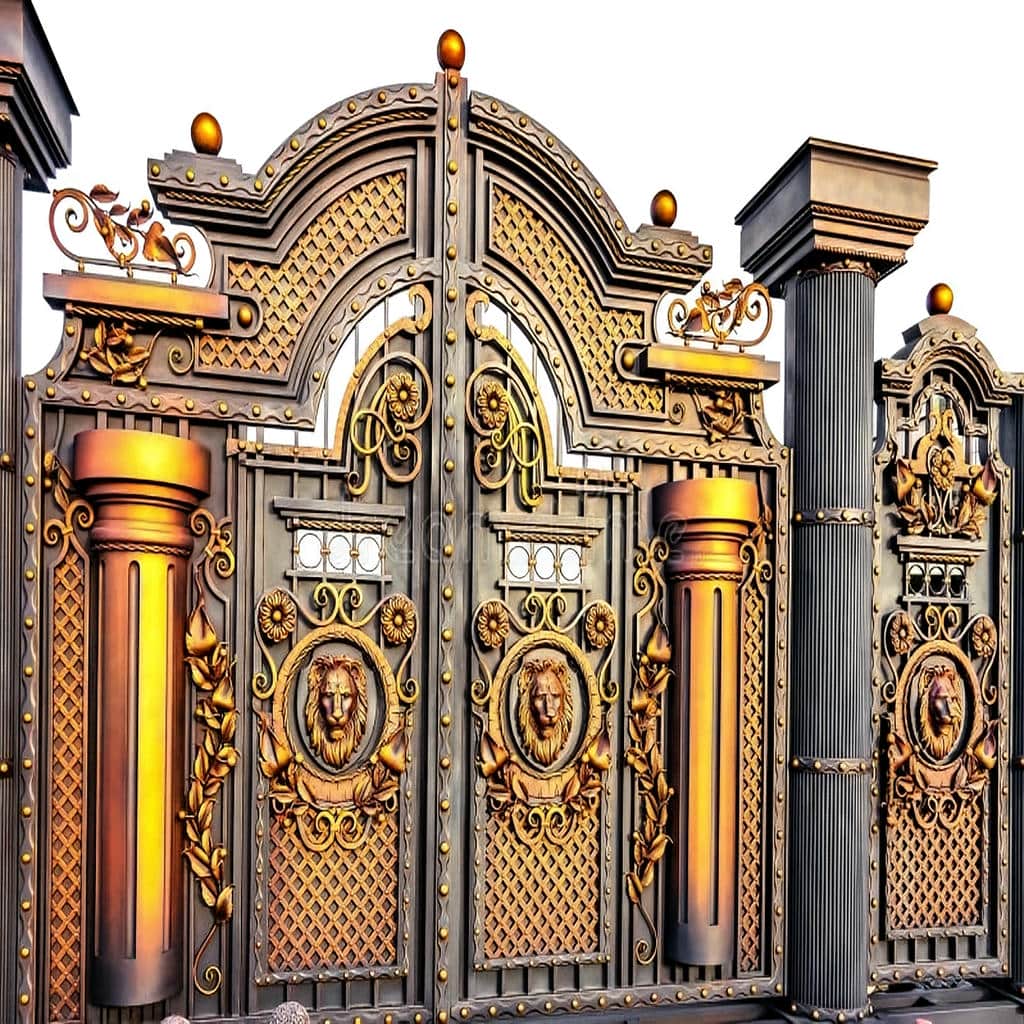

سطح جوش و قسمت خم کاری شده باید از پوسته, چربی و گرد فلز پاک شود. ضدزنگ یا پوشش پایه باید به لبه ها, پشت تزئینات و محل اتصال قوس برسد. رنگ کوره ای در صورت آماده سازی صحیح, لایه یکنواخت و مقاومی ایجاد می کند, اما نقاط پنهان همچنان نیازمند کنترل دیداری هستند. انتهای پروفیل ها باید بسته یا آب بندی شوند تا رطوبت وارد شاسی نشود. خراش ایجادشده در حمل یا نصب نیز باید پیش از بهره برداری ترمیم شود تا خوردگی از بخش آسیب دیده گسترش پیدا نکند.
- پروفیل قوسی با خم کاری تدریجی و شابلون دقیق ساخته شود.
- دو لنگه از هندسه و شعاع مشترک پیروی کنند.
- اتصال قوس به اضلاع قائم تقویت داخلی داشته باشد.
- جوشکاری به صورت متقارن و با کنترل حرارت انجام گیرد.
- نقاط خم, جوش و پشت تزئینات پوشش کامل داشته باشند.
اندازه گیری و نصب دقیق درب باغ قوسی
اجرای موفق درب باغ آهنی قوسی با برداشت هم زمان عرض, ارتفاع, اختلاف ستون ها و تراز کف آغاز می شود. اندازه گیری یک نقطه برای دهانه ای که ممکن است نامنظم باشد کافی نیست, زیرا اختلاف محدود در بالا و پایین می تواند تقارن قوس را تغییر دهد. ابتدا خط مبنا و ارتفاع تاج تعیین می شوند و سپس شعاع یا فرم بیضی بر اساس این اطلاعات ترسیم خواهد شد. در مدل لنگه قوسی, فضای چرخش و ارتفاع گوشه آزاد باید با شیب کف کنترل شوند. چهارچوب نیز باید بدون پیچش روی ستون مقاوم نصب شود تا فاصله میان قاب قوسی و لنگه در تمام مسیر یکنواخت بماند. رگلاژ نهایی پس از انتقال کامل وزن انجام می شود و قفل, بولت و تجهیزات برقی بر پایه موقعیت واقعی لنگه تنظیم خواهند شد.
برداشت دهانه و تعیین ارتفاع تاج

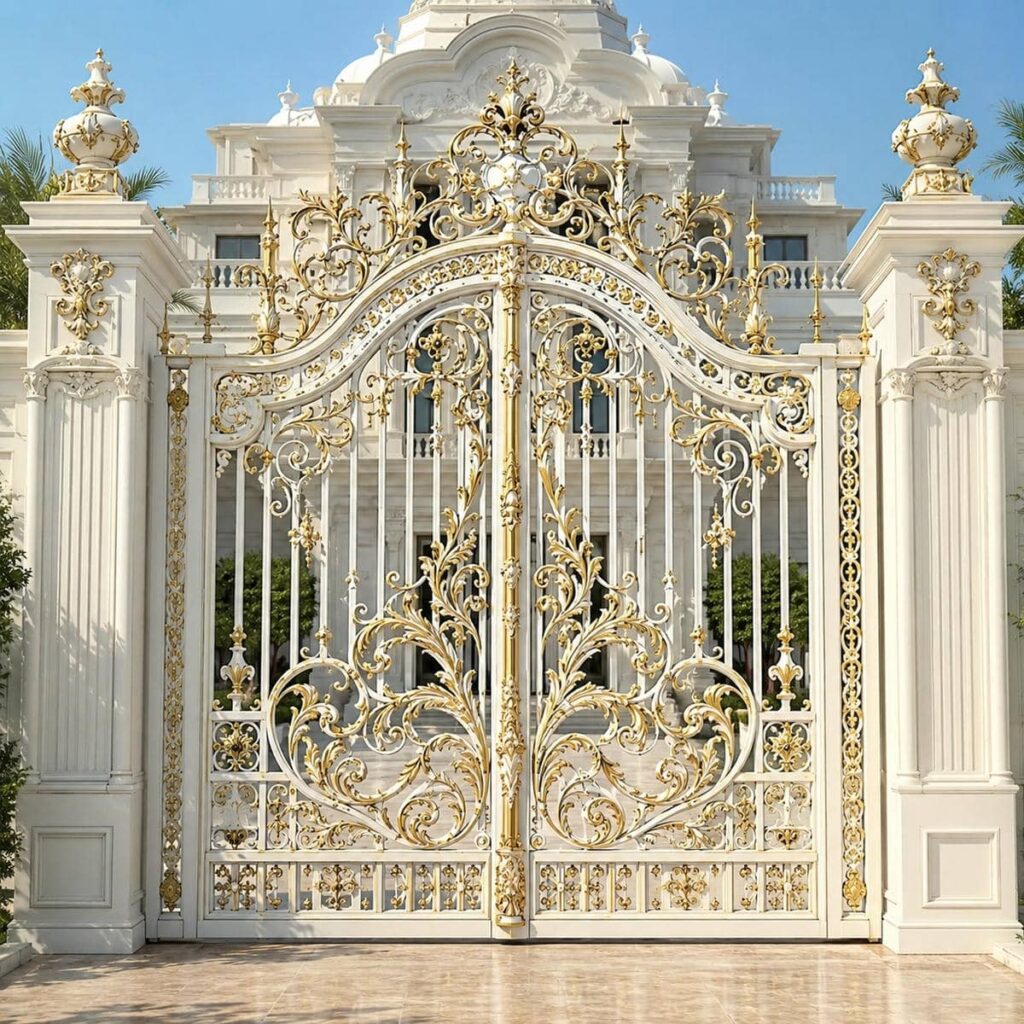

عرض دهانه باید در پایین, میانه و بالای ستون ها ثبت شود و ارتفاع نیز از کف نهایی تا نقاط مختلف تاج اندازه گیری گردد. اگر چهارچوب موجود قوسی است, تنها اندازه گیری ارتفاع مرکز کافی نیست و چند نقطه از مسیر منحنی باید برداشت شوند. این اطلاعات امکان بازسازی دقیق شعاع یا فرم بیضی را فراهم می کنند. در پروژه جدید, ابتدا ارتفاع مفید عبور تعیین می شود و سپس تاج قوسی به آن افزوده خواهد شد. این ترتیب مانع می شود زیبایی قوس ارتفاع مورد نیاز تردد را کاهش دهد.
شابلون تمام اندازه یا نقشه دارای مختصات, خطای انتقال ابعاد به کارگاه را کم می کند. در مدل دولنگه, محور مرکزی باید دقیقاً با نقطه اوج تاج هماهنگ باشد, مگر آنکه طرح عمداً نامتقارن طراحی شده باشد. ضخامت چهارچوب, فاصله نصب و فضای لازم برای حرکت لولا نیز از ابعاد خام کسر می شوند. اندازه گیری نهایی باید پس از تکمیل کف و نما یا با درنظرگرفتن ضخامت نهایی آن ها انجام شود. تغییر سطح کف پس از ساخت می تواند فاصله لنگه را کاهش دهد و بازشو را مختل کند.

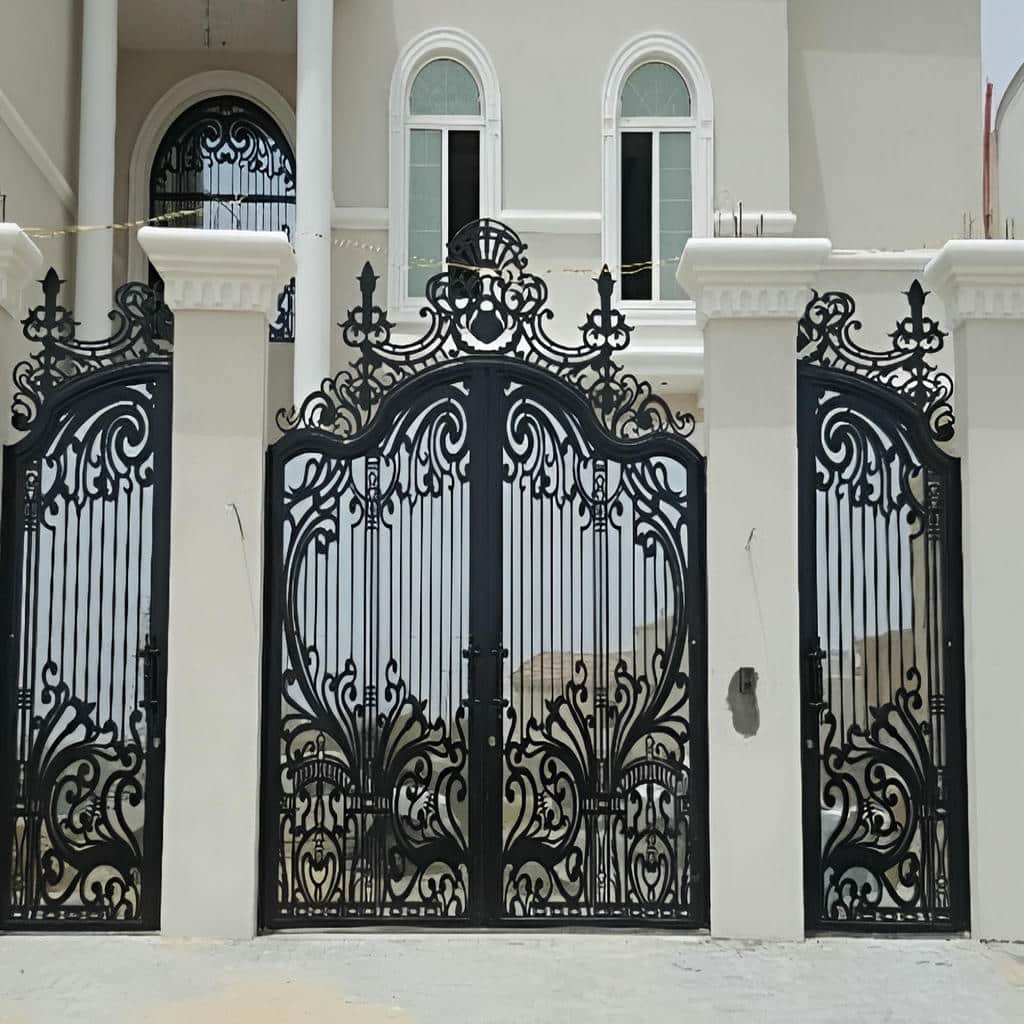

نصب چهارچوب قوسی بدون پیچش
چهارچوب قوسی باید در چند نقطه به زیرکار مقاوم متصل شود تا شکل آن هنگام جوشکاری یا پیچ کردن تغییر نکند. مهار موقت پیش از اتصال نهایی کمک می کند شاقول اضلاع, تراز پایه و تقارن تاج هم زمان کنترل شوند. اگر دهانه نامنظم باشد, نباید با فشار چهارچوب را داخل آن جا داد؛ زیرا این کار شعاع را تغییر می دهد و فاصله لنگه با قاب را نامنظم می کند. اصلاح زیرکار یا استفاده از صفحات تنظیمی روش دقیق تری برای جبران اختلاف ستون ها است.
ستون های کناری باید وزن لنگه و گشتاور ناشی از بازشدن را تحمل کنند. در مدل ورق دار, فشار باد نیز به این نیرو افزوده می شود و ممکن است تقویت ستون یا فونداسیون لازم باشد. محل لولا باید به بخش مقاوم چهارچوب و زیرکار متصل شود, نه فقط به پوسته یا پوشش نما. پس از اتصال, شاقول و ابعاد دوباره بررسی می شوند. نقاطی که پوشش آن ها بر اثر جوش یا سوراخ کاری آسیب دیده است باید تمیز و ترمیم شوند تا خوردگی از محل نصب آغاز نشود.
رگلاژ لنگه ها و حفظ پیوستگی قوس
در مدل دولنگه, ابتدا لنگه ثابت نصب می شود و بولت های آن در موقعیت نهایی قرار می گیرند. سپس لنگه فعال نسبت به خط میانی و تاج رگلاژ خواهد شد. فاصله میان دو بخش قوس باید از پایین تا بالای خط اتصال یکنواخت باشد و نقطه اوج دو لنگه اختلاف نداشته باشد. تنظیم قفل پیش از تثبیت محور لولا می تواند مشکل ظاهری را پنهان کند, اما پس از چند بار حرکت دوباره ناهماهنگی ایجاد خواهد شد. ابتدا هندسه و سپس یراق آلات باید تنظیم شوند.
لنگه ها در چند زاویه باز می شوند تا تماس با کف, حرکت خودکار یا اصطکاک لولا مشخص گردد. اگر درب بدون نیرو به یک سمت حرکت کند, چهارچوب یا محور لولا از شاقول خارج است. جک و قفل برقی پس از روان شدن کامل حرکت مکانیکی نصب می شوند و نباید برای جبران قاب کج یا لنگه سنگین به کار روند. در پایان, پیوستگی قوس در حالت بسته, توقف ایمن در حالت باز و عملکرد قفل در چند چرخه آزمایش می شوند تا تحویل بر پایه عملکرد پایدار انجام گیرد.
- عرض و ارتفاع دهانه در چند نقطه برداشت شوند.
- ارتفاع مفید عبور پیش از تعیین خیز قوس مشخص گردد.
- چهارچوب بدون فشار و تغییر شعاع نصب شود.
- ظرفیت ستون با وزن و فشار باد هماهنگ باشد.
- رگلاژ هندسی پیش از تنظیم قفل و موتور انجام گیرد.
قیمت, سفارش و نگهداری در خدمات سازه سنتر
قیمت درب باغ آهنی قوسی به عرض و ارتفاع دهانه, شعاع قوس, نوع پروفیل, روش خم کاری, مدل پنل, تعداد لولا و کیفیت پوشش بستگی دارد. دو طرح با ظاهر نزدیک ممکن است در شاسی داخلی, پیوستگی پروفیل قوسی, نوع جوش و میزان تقویت تفاوت اساسی داشته باشند؛ بنابراین مقایسه فقط بر اساس نمای نهایی دقیق نیست. مدل های CNC, فرفورژه, ورق دار و مشبک هرکدام مراحل برش, مونتاژ و پرداخت متفاوتی دارند. شرایط زیرکار, تقویت ستون, نوع بازشو, بسته بندی و ارسال نیز در برآورد اثر می گذارند. سازه سنتر پیش از سفارش, هندسه دهانه و نحوه استفاده را بررسی می کند تا انتخاب متریال و یراق آلات با وزن واقعی سازگار باشد. نگهداری آینده نیز از ابتدا در نظر گرفته می شود تا دسترسی به لولا, قفل و نقاط ترمیم پوشش حفظ گردد.
عوامل فنی مؤثر بر قیمت مدل قوسی
افزایش عرض یا خیز قوس, طول پروفیل و پیچیدگی ساخت شابلون را تغییر می دهد. شعاع محدود ممکن است به خم کاری دقیق تر یا مقطع متفاوتی نیاز داشته باشد. پنل بسته مقدار ورق و وزن را افزایش می دهد و به شاسی و لولای قوی تری احتیاج دارد. تزئینات فرفورژه یا برش CNC نیز زمان مونتاژ, پرداخت لبه و کنترل تقارن را بیشتر می کنند. انتخاب هر جزء باید همراه با اثر آن بر وزن و دوام بررسی شود تا کاهش یا افزایش مشخصات به عملکرد نامتعادل منجر نگردد.
نوع پوشش, آماده سازی سطح, قفل, دستگیره, جک و تجهیزات برقی نیز بر فرآیند تولید اثر دارند. اگر ستون ها نیازمند تقویت یا دهانه محتاج اصلاح باشد, حجم عملیات نصب تغییر می کند. بسته بندی مدل قوسی باید از تاج, تزئینات و لبه های رنگ شده محافظت کند تا هندسه یا پوشش در حمل آسیب نبیند. برآورد معتبر پس از مشخص شدن ابعاد, شابلون, متریال, نوع پنل و وضعیت محل انجام می شود. مقایسه پیشنهادها نیز باید با مشخصات فنی یکسان و دامنه خدمات روشن صورت گیرد.
مراحل سفارش و تأیید طرح اجرایی

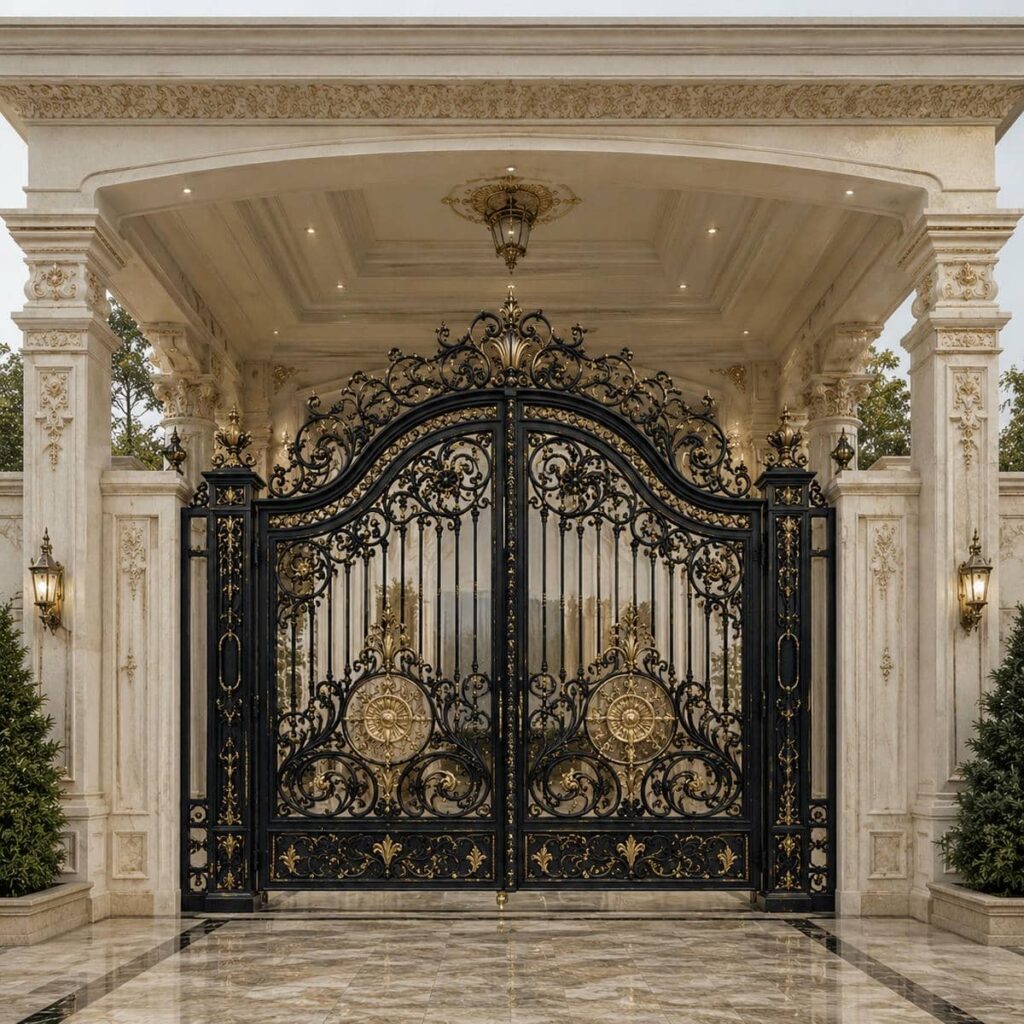

سفارش با انتخاب سبک ظاهری و ارائه ابعاد اولیه آغاز می شود, اما ساخت نهایی به برداشت دقیق دهانه نیاز دارد. عرض, ارتفاع تاج, خیز قوس, جهت بازشو, تعداد لنگه ها و میزان حریم ثبت می شوند. سپس مقطع شاسی, محل لولا, قفل, بولت و تجهیزات جانبی در نقشه مشخص خواهد شد. در مدل دولنگه, خط اتصال مرکزی و امتداد قوس اهمیت ویژه دارد. تأیید این جزئیات پیش از برش, احتمال اختلاف میان تصویر انتخابی و نتیجه اجرایی را کاهش می دهد.
نمونه رنگ, نوع پنل و تراکم تزئینات نیز باید پیش از تولید نهایی شوند. بررسی فنی سازه سنتر کمک می کند فرم قوس با ظرفیت پروفیل, لولا و زیرکار هماهنگ بماند. تغییر شعاع یا جهت بازشو پس از خم کاری و مونتاژ, دوباره کاری زیادی ایجاد می کند و ممکن است کیفیت پوشش را کاهش دهد. نقشه تأییدشده مرجع ساخت و نصب است و باید ابعاد مفید, محل اتصالات و جزئیات یراق آلات را روشن نشان دهد. این روند, کنترل کیفیت و تحویل دقیق تر محصول را ممکن می سازد.
نگهداری قوس, لولا و پوشش فلزی

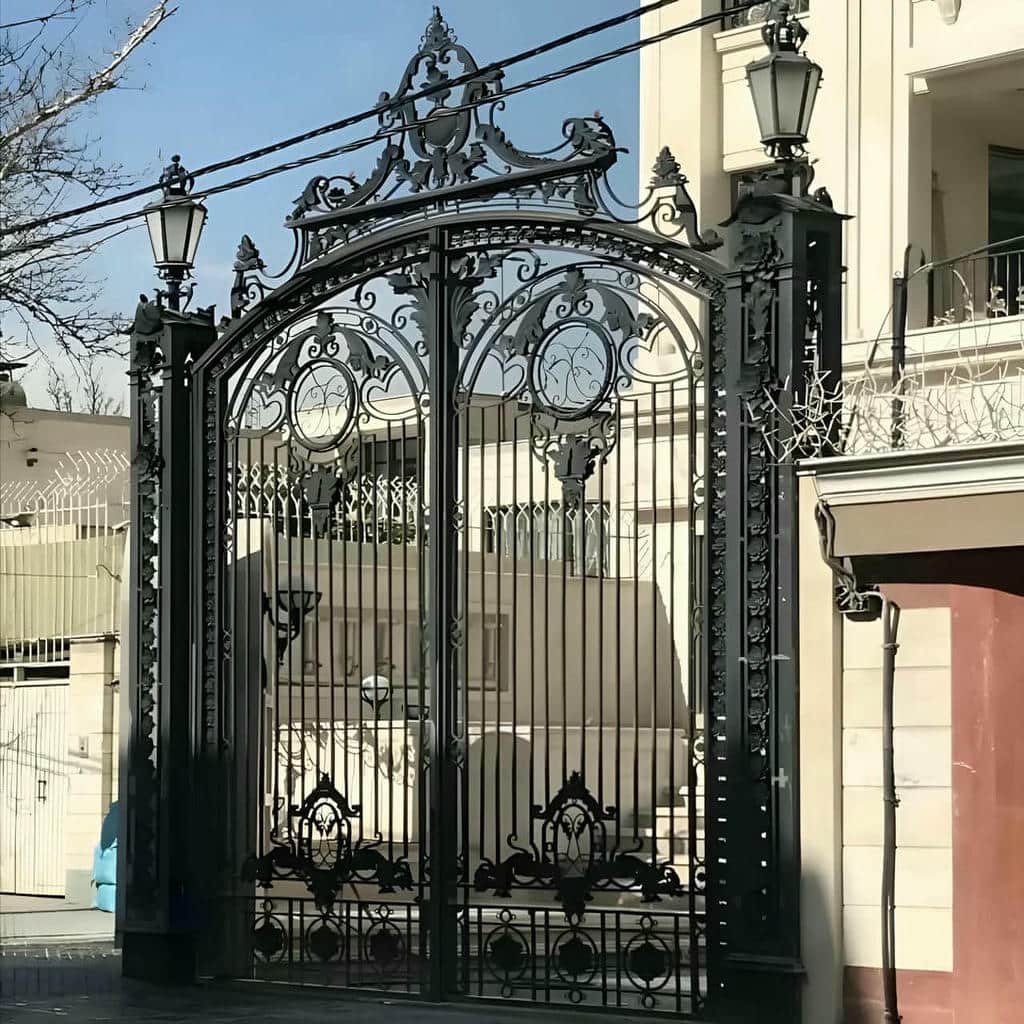

بازبینی دوره ای باید محل لولا, اتصال قوس به اضلاع قائم, خط میانی و بخش پایین درب را پوشش دهد. افزایش صدای حرکت, تماس با کف یا تغییر فاصله تاج می تواند نشانه افتادگی, ضعف اتصال یا نشست زیرکار باشد. سطح رنگ نیز باید از نظر خراش, تاول یا زنگ بررسی شود. خاک و رطوبت تجمع یافته در گوشه ها بهتر است با شست وشوی ملایم پاک شوند و استفاده از مواد خورنده که پوشش را ضعیف می کنند مناسب نیست.
تعمیر باید با تشخیص علت آغاز شود. تنظیم مقابل قفل نمی تواند تابیدگی قاب یا فرسودگی لولا را برطرف کند و فقط نشانه را برای مدت کوتاه پنهان می سازد. اگر پیوستگی قوس تغییر کرده باشد, ابتدا محور لولا, شاقول چهارچوب و اتصالات تاج بررسی می شوند. خراش عمیق پس از پاک سازی و خشک شدن سطح ترمیم خواهد شد. ثبت نوع رنگ و یراق آلات هنگام سفارش, تأمین قطعه و خدمات بعدی را آسان تر می کند و مانع استفاده از قطعات ناسازگار در تعمیرات می شود.
- برآورد قیمت پس از تعیین شعاع و ابعاد نهایی انجام شود.
- نوع پنل, لولا و پوشش در نقشه سفارش ثبت گردند.
- طرح قوس پیش از خم کاری پروفیل تأیید شود.
- بسته بندی از تاج و تزئینات برجسته محافظت کند.
- رگلاژ و ترمیم پوشش در برنامه نگهداری قرار گیرند.
شعاع بر اساس عرض دهانه, ارتفاع تاج, ارتفاع مفید عبور و تناسب نمای ورودی تعیین می شود. قوس کم خیز برای فرم کشیده مناسب است و قوس نیم دایره ارتفاع بیشتری ایجاد می کند. در مدل بیضی می توان عرض و خیز را منعطف تر تنظیم کرد. اندازه گیری چندنقطه ای و ترسیم شابلون پیش از ساخت ضروری است, زیرا انتخاب شعاع فقط از روی تصویر می تواند به کاهش ارتفاع عبور یا ناهماهنگی با چهارچوب منجر شود.
در مدل یکپارچه, خود لنگه ها فرم قوس را تشکیل می دهند و تاج همراه درب حرکت می کند. این ساختار ظاهر پیوسته ای دارد, اما به رگلاژ و تقارن دقیق نیازمند است. در مدل کتیبه دار, بخش قوسی ثابت می ماند و لنگه های زیر آن حرکت می کنند؛ بنابراین وزن قسمت متحرک کاهش می یابد. انتخاب میان این دو به ارتفاع دهانه, نوع تردد, وزن پنل, سبک نما و امکان اجرای چهارچوب ثابت وابسته است.
ابتدا عرض, ارتفاع, خیز قوس, شیب کف و استحکام ستون ها بررسی می شوند. چهارچوب با کنترل شاقول و تقارن تاج نصب می گردد و نباید برای جاگرفتن در دهانه تحت فشار قرار گیرد. سپس لنگه ها روی محور هم راستا قرار می گیرند و فاصله قوس, کف و خط میانی رگلاژ می شود. قفل و تجهیزات برقی پس از روان شدن حرکت مکانیکی تنظیم خواهند شد و عملکرد در چند چرخه کامل آزمایش می شود.
قیمت به ابعاد, شعاع قوس, مقطع پروفیل, روش خم کاری, نوع پنل, میزان تزئینات, ظرفیت لولا و پوشش بستگی دارد. مدل CNC, فرفورژه, مشبک یا ورق دار فرآیند ساخت متفاوتی دارد. وضعیت ستون ها, زیرسازی, قفل, تجهیزات حرکتی, بسته بندی و ارسال نیز بر برآورد اثر می گذارند. مقایسه درست باید بر اساس نقشه, وزن تقریبی, مشخصات پوشش و دامنه خدمات یکسان انجام شود.
عرض و ارتفاع دهانه, ارتفاع تاج, جهت بازشو, تعداد لنگه ها, نوع تردد و میزان حریم باید مشخص شوند. سبک قوس, مدل پنل, رنگ, قفل و نیاز به جک یا تجهیزات برقی نیز از ابتدا ثبت می شوند. تصویر محل برای شناخت نما و موانع مفید است, اما جای اندازه گیری نهایی را نمی گیرد. تأیید نقشه و شابلون پیش از تولید, خطای شعاع, محل لولا و امتداد تاج را کاهش می دهد.
تغییر فاصله میان دو لنگه, ناهماهنگی تاج, تماس با کف, صدای غیرعادی لولا یا سخت شدن قفل نشانه نیاز به بررسی هستند. علت ممکن است فرسودگی محور, نشست ستون, ضعف جوش یا تابیدگی قاب باشد. تعمیر باید از کنترل شاقول چهارچوب و هندسه قوس آغاز شود. جابه جایی مقابل قفل بدون رفع علت اصلی نتیجه موقت دارد و ممکن است فشار بیشتری به لولا و شاسی وارد کند.
جمع بندی
درب باغ آهنی قوسی زمانی عملکرد قابل اعتماد دارد که شعاع تاج, عرض دهانه, ارتفاع مفید, مقطع پروفیل, شاسی داخلی و ظرفیت لولا بر پایه یک نقشه مشترک تعیین شوند. تفاوت قوس کم خیز, نیم دایره, بیضی, کتیبه دار, ورق دار, مشبک, CNC و فرفورژه فقط در ظاهر خلاصه نمی شود؛ هر طرح وزن, فشار باد, روش خم کاری و شرایط نصب متفاوتی دارد. استفاده از شابلون دقیق, جوشکاری متقارن, چهارچوب شاقول و پوشش کامل نقاط خم و اتصال باعث می شود خط قوس پس از نصب پیوسته باقی بماند. انتخاب صرفاً بر اساس تصویر ممکن است ارتفاع عبور را کاهش دهد یا موجب ناهماهنگی لنگه ها شود. سازه سنتر با بررسی ابعاد, زیرکار و نوع تردد, مسیر انتخاب و سفارش را دقیق تر می کند. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, اطلاعات دهانه و طرح مورد نظر را ارائه کنید تا ساخت, پوشش, بسته بندی و نصب با کنترل فنی انجام شود و نتیجه ای پایدرا, هماهنگ و قابل نگهداری در اختیار شما قرار گیرد.
