11 طرح درب حیاط کشویی ریل زمینی
انتخاب مقطع شاسی و ظرفیت چرخ در درب حیاط کشویی ریل زمینی مستقیماً تعیین می کند که لنگه فلزی با چه میزان صدا, اصطکاک و پایداری حرکت کند. عرض دهانه, تراز کف و طول فضای جانبی نیز باید پیش از طراحی اندازه گیری شوند؛ زیرا این درب برای بازشدن کامل به مسیری مستقیم و آزاد در امتداد دیوار نیاز دارد. درب حیاط کشویی ریل زمینی در مدل های مدرن, پروفیلی, ورق پوش, مشبک, فرفورژه, CNC و ترکیبی ساخته می شود, اما تفاوت فنی آن ها فقط به ظاهر محدود نیست و وزن لنگه, فشار باد, ظرفیت ریل, تعداد چرخ ها و توان موتور را نیز تغییر می دهد. برسی نکردن شیب کف, مسیر تخلیه آب یا استحکام زیرسازی می تواند به نشست ریل, لرزش چرخ, سنگینی حرکت و افزایش فشار روی گیربکس منجر شود. کاربرد این ساختار در ورودی حیاط, پارکینگ, ویلا, باغ و محوطه هایی است که فضای گردش درب لولایی محدود دارند. معیار انتخاب باید شامل عرض عبور خودرو, تعداد تردد, میزان پوشیدگی, کیفیت پروفیل, نوع قفل, پوشش ضدزنگ و امکان سرویس قطعات باشد. قیمت نهایی نیز به ابعاد, وزن, طرح, ریل, چرخ, موتور, رنگ, بسته بندی و جزئیات نصب وابسته است. سازه سنتر با هماهنگ کردن طراحی ظاهری و مسیر حرکتی, سفارش درب حیاط کشویی ریل زمینی را به تصمیمی فنی و قابل کنترل تبدیل می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| شاسی متحرک | پروفیل آهنی با مقطع مناسب, وزن ورق و اجزای تزئینی را تحمل می کند و از خمش طولی لنگه جلوگیری می کند. | ارتفاع مقطع و مهاربندی باید بر اساس طول درب و وزن نهایی انتخاب شوند. |
| ریل زمینی | ریل بار لنگه را از طریق چرخ ها به زیرسازی منتقل می کند و تراز آن بر نرمی حرکت اثر مستقیم دارد. | ریل باید روی بستری مقاوم, مستقیم و دارای مسیر تخلیه آب نصب شود. |
| چرخ و بلبرینگ | چرخ متناسب با وزن درب, اصطکاک و صدای حرکت را کاهش می دهد و از فشار اضافی به موتور جلوگیری می کند. | ظرفیت, قطر و شکل شیار چرخ باید با مقطع ریل هماهنگ باشند. |
| راهنمای بالایی | غلتک راهنما لنگه را در راستای عمودی نگه می دارد و مانع انحراف جانبی یا خروج آن از مسیر می شود. | غلتک نباید با فشار زیاد روی رنگ یا پروفیل تنظیم شود. |
| طرح ظاهری | مدل پوشیده, مشبک, پروفیلی یا CNC میزان حریم, وزن سازه و نیروی واردشده از باد را تغییر می دهد. | طرح باید هم با نمای ساختمان و هم با ظرفیت قطعات حرکتی سازگار باشد. |
| موتور کشویی | موتور و گیربکس متناسب, لنگه را با شتاب کنترل شده حرکت می دهند و توقف دقیق را ممکن می کنند. | توان موتور نباید برای جبران ریل نامتراز یا چرخ معیوب افزایش یابد. |
| قفل و ایمنی | قفل مکانیکی, چشمی و محدودکننده مسیر از حرکت ناخواسته و بسته شدن درب روی خودرو جلوگیری می کنند. | تجهیزات ایمنی باید بر اساس نقاط کور و جهت واقعی تردد جانمایی شوند. |
| پوشش فلزی | ضدزنگ و رنگ کوره ای از پروفیل, ورق و نقاط جوش در برابر رطوبت و خوردگی محافظت می کنند. | بخش پایین لنگه و نواحی نزدیک ریل به پوشش کامل تری نیاز دارند. |
| سرویس دوره ای | پاک سازی ریل, کنترل چرخ, تنظیم غلتک و بررسی موتور باعث حفظ دوام و عملکرد یکنواخت درب می شوند. | دسترسی به قطعات برای تعمیر و نگهداری باید از مرحله طراحی پیش بینی شود. |
اطلاعات تماس
کاربرد اجرایی و مزیت های درب کشویی ریل زمینی
درب حیاط کشویی ریل زمینی برای ورودی هایی مناسب است که در امتداد دیوار فضای آزاد دارند, اما امکان گردش یک یا دو لنگه در داخل حیاط محدود است. حرکت خطی این ساختار باعث می شود فضای مقابل دهانه برای توقف و مانور خودرو آزاد بماند و درب با شیب ورودی یا خودروهای پارک شده تداخل پیدا نکند. این سیستم می تواند به صورت دستی یا اتوماتیک اجرا شود و برای دهانه های متوسط تا عریض, پوشیدگی کامل یا طرح مشبک قابل استفاده باشد. مزیت فنی آن زمانی حفظ می شود که طول لنگه, فضای عقب نشینی, زیرسازی ریل و ظرفیت چرخ ها با یکدیگر هماهنگ باشند. در غیر این صورت, حتی یک طرح زیبا نیز ممکن است در حرکت روزانه دچار لرزش, صدای اضافی یا توقف نامنظم شود.
حفظ فضای حیاط با حرکت خطی لنگه
درب لولایی برای بازشدن به شعاع حرکتی نیاز دارد و این فضا ممکن است محل توقف خودرو یا مسیر عبور افراد را محدود کند. در مدل کشویی, لنگه موازی با دیوار حرکت می کند و سطح مقابل ورودی آزاد می ماند. این ویژگی برای حیاط هایی که عمق کمی دارند یا خودرو نزدیک درب متوقف می شود, اهمیت زیادی دارد. مسیر جانبی باید به اندازه طول کامل لنگه و بخش هم پوشان آن آزاد باشد. ستون, پله, کنتور, باغچه یا تجهیزات نما نباید در محدوده حرکت قرار گیرند, زیرا هر مانع می تواند از بازشدن کامل دهانه جلوگیری کند.
فاصله لنگه با دیوار نیز باید در تمام مسیر ثابت باشد. اگر نما دارای پیش آمدگی یا ناهمواری باشد, بدنه درب ممکن است هنگام حرکت با آن تماس پیدا کند. نصب لنگه با فاصله بیش از حد نیز می تواند شکاف جانبی نامناسبی ایجاد کند و ظاهر ورودی را تحت تأثیر قرار دهد. براکت راهنما, محل موتور و مسیر دنده شانه ای باید در همین فضای جانبی جانمایی شوند. اندازه گیری دقیق مسیر پیش از ساخت باعث می شود درب بدون برخورد, فشار جانبی یا محدودیت حرکت باز و بسته شود.
ایجاد دهانه عریض و عبور روان خودرو
ساختار کشویی امکان حذف ستون میانی از عرض عبور را فراهم می کند و دهانه ای یکپارچه برای ورود خودرو در اختیار می گذارد. این موضوع در ورودی هایی که خودرو با زاویه وارد می شود یا فضای مانور محدودی دارد, کاربردی است. افزایش عرض دهانه باعث بلندترشدن لنگه و بیشترشدن احتمال خمش می شود؛ بنابراین شاسی باید از پروفیل مناسب و مهاربندی هدفمند ساخته شود. وزن ورق, تراکم طرح و ارتفاع درب نیز باید در محاسبه سختی سازه لحاظ شوند تا انتهای لنگه در طول زمان افت نکند.
عرض مناسب فقط بر اساس ابعاد خودرو تعیین نمی شود. زاویه ورود, موقعیت ستون ها, عرض مسیر مقابل و فاصله تا محل گردش نیز بر فضای مورد نیاز اثر دارند. دهانه بسیار عریض بدون نیاز واقعی, وزن لنگه و ظرفیت موتور را افزایش می دهد و نگهداری سیستم را پیچیده تر می کند. در مقابل, دهانه محدود ممکن است هنگام ورود خودروهای بزرگ خطر برخورد با ستون یا بدنه درب را بیشتر کند. اندازه گیری مسیر واقعی حرکت خودرو, انتخاب عرض فنی و اقتصادی را ممکن می کند.
تأثیر طرح پوشیده و مشبک بر عملکرد
مدل پوشیده با ورق فلزی, حریم بیشتری ایجاد می کند و دید مستقیم به فضای حیاط را کاهش می دهد. این سطح بسته در برابر باد نیروی جانبی بیشتری دریافت می کند و فشار آن به شاسی, غلتک راهنما و ستون منتقل می شود. ورق باید به مهاربندی داخلی متصل شود تا در زمان حرکت یا وزش باد موج دار نشود و صدای ارتعاش ایجاد نکند. در لنگه های بلند, تقسیم سطح با قاب های داخلی باعث توزیع بهتر نیرو و افزایش پایداری بدنه می شود.
مدل مشبک یا پروفیلی وزن و فشار باد کمتری دارد و برای ورودی هایی که تهویه و دید کنترل شده اهمیت دارد مناسب است. طرح CNC با تنظیم تراکم برش می تواند میان حریم و عبور هوا تعادل ایجاد کند, اما بخش های باریک ورق نباید در برابر ضربه آسیب پذیر شوند. طرح فرفورژه نیز ظاهر تزئینی تری دارد, ولی تعداد قطعات و نقاط جوش آن وزن و نگهداری را افزایش می دهد. انتخاب طرح باید بر پایه شرایط باد, سبک نما, ظرفیت چرخ و تعداد تردد انجام شود.
- مسیر جانبی را به اندازه طول کامل لنگه و هم پوشانی آن آزاد نگه دارید.
- عرض عبور را بر اساس زاویه واقعی ورود خودرو تعیین کنید.
- پیش آمدگی های نما و موانع مسیر را پیش از طراحی ثبت کنید.
- میزان پوشیدگی را با فشار باد و ظرفیت راهنمای بالایی هماهنگ کنید.
- برای لنگه بلند, مهاربندی و سختی شاسی را افزایش دهید.
ساختار شاسی و اجزای حرکتی مؤثر بر دوام
دوام درب حیاط کشویی ریل زمینی به عملکرد هماهنگ شاسی, چرخ, ریل, غلتک راهنما و تجهیزات محرک وابسته است. شاسی باید وزن ورق و تزئینات را بدون پیچش به مجموعه چرخ منتقل کند و ریل نیز این بار را به زیرسازی پایدار برساند. اگر کف نشست کند یا چرخ ظرفیت کافی نداشته باشد, حرکت لنگه سنگین می شود و فشار بیشتری به موتور, دنده شانه ای و اتصالات وارد خواهد شد. غلتک بالایی فقط باید انحراف جانبی را کنترل کند و نباید وزن اصلی درب را تحمل کند. کیفیت جوش, محل صفحات تقویتی و پوشش ضدزنگ نیز بر عمر سازه اثر دارند. نتیجه قابل اعتماد زمانی ایجاد می شود که مسیر انتقال نیرو از بدنه تا کف بدون نقطه ضعیف طراحی شده باشد.
طراحی شاسی برای کنترل خمش و پیچش
شاسی پیرامونی شکل اصلی لنگه را حفظ می کند و باید در برابر خمش طولی و پیچش جانبی مقاومت کافی داشته باشد. انتخاب پروفیل فقط بر اساس ضخامت دیواره صحیح نیست؛ ارتفاع مقطع, طول آزاد عضو و نحوه اتصال مهاربندها نیز بر سختی اثر دارند. اعضای افقی و عمودی باید وزن ورق را در سطح پخش کنند و اعضای قطری از تغییر زاویه قاب جلوگیری کنند. استفاده بیش از حد از پروفیل وزن غیرضروری ایجاد می کند, در حالی که شاسی سبک ممکن است در بخش میانی یا انتهایی افت کند.
محل اتصال چرخ ها باید با صفحه تقویتی مقاوم شود, زیرا بار لنگه در همین نقاط به ریل منتقل می شود. اگر چرخ مستقیماً به پروفیل ضعیف متصل شود, احتمال تغییر شکل, ترک جوش یا جابه جایی محور افزایش می یابد. فاصله میان چرخ ها نیز بر تعادل لنگه اثر دارد و باید با طول شاسی هماهنگ باشد. پیش از رنگ آمیزی, حرکت آزمایشی درب روی یک مسیر تراز می تواند پیچش قاب, عدم تعادل یا تماس موضعی را مشخص کند و فرصت اصلاح فنی را فراهم آورد.
هماهنگی چرخ و ریل با وزن لنگه
ریل زمینی باید سطحی مستقیم و سخت برای حرکت چرخ ایجاد کند. مقطع ریل, ضخامت و روش مهار آن باید با وزن درب و شرایط عبور خودرو متناسب باشند. اگر ریل روی کف ضعیف نصب شود, بار متمرکز چرخ ها باعث نشست موضعی و ایجاد شکست در مسیر می شود. چرخ هنگام عبور از این نقاط ضربه دریافت می کند و ارتعاش به شاسی و موتور منتقل می شود. زیرسازی مناسب بار را در طول مسیر توزیع می کند و تراز ریل را در برابر رطوبت و فشار حفظ می کند.
چرخ باید ظرفیت تحمل بار, بلبرینگ مناسب و شیار هماهنگ با ریل داشته باشد. قطر چرخ بر نرمی حرکت و فاصله پایین لنگه اثر می گذارد. چرخ کوچک تر نسبت به ناصافی حساس تر است و چرخ بزرگ تر به فضای بیشتری در شاسی نیاز دارد. کیفیت تراش سطح تماس نیز بر صدا و لرزش تأثیر می گذارد. پیش از نصب موتور, لنگه باید با نیروی دستی و بدون توقف ناگهانی حرکت کند؛ زیرا موتور قدرتمند نمی تواند ایراد ریل یا چرخ را به صورت اصولی جبران کند.
نقش غلتک راهنما در پایداری جانبی
غلتک راهنمای بالایی از خروج لنگه از صفحه عمودی جلوگیری می کند و نیروی باد یا ضربه جانبی را به ستون راهنما منتقل می سازد. فاصله غلتک ها باید طوری تنظیم شود که لنگه لقی خطرناک نداشته باشد, اما تحت فشار دائمی نیز قرار نگیرد. تماس زیاد می تواند رنگ پروفیل را بساید و اصطکاک حرکت را افزایش دهد. روکش غلتک باید سالم و سازگار با سطح فلز باشد تا در استفاده مداوم خط و خش ایجاد نکند.
ستون یا براکت محل نصب راهنما باید توان تحمل نیروی جانبی را داشته باشد. در مدل های بلند و پوشیده, فشار باد می تواند بخش بالایی لنگه را جابه جا کند و بار زیادی به غلتک وارد سازد. اگر پایه راهنما ضعیف باشد, تنظیم آن تغییر می کند و درب در طول مسیر نوسان خواهد داشت. بازبینی فاصله غلتک, پیچ های مهار و وضعیت ستون بخشی از نگهداری دوره ای است. راهنمای صحیح مکمل ریل تراز و شاسی مقاوم است و نباید برای جبران تاب داشتگی بدنه استفاده شود.
- شاسی را بر اساس طول آزاد و وزن کامل درب طراحی کنید.
- محل چرخ را با صفحات تقویتی به اعضای اصلی متصل کنید.
- ریل را روی زیرسازی مقاوم و بدون شکست اجرا کنید.
- شکل شیار و ظرفیت چرخ را با مقطع ریل تطبیق دهید.
- حرکت دستی را پیش از نصب موتور چند بار آزمایش کنید.
- فشار غلتک راهنما را به اندازه کنترل لقی تنظیم کنید.
انتخاب طرح و اجرای دقیق ریل زمینی
انتخاب یکی از 11 طرح درب حیاط کشویی ریل زمینی باید پس از برداشت دقیق ابعاد دهانه, طول مسیر جانبی, ارتفاع کف و موقعیت ستون راهنما انجام شود. طرح پوشیده, مشبک, CNC یا فرفورژه وزن و فشار باد متفاوتی ایجاد می کند و این تفاوت باید در شاسی, چرخ و موتور لحاظ شود. اجرای ریل نیز فقط نصب یک قطعه فلزی روی کف نیست؛ زیرسازی باید مقاوم باشد, خط حرکت باید مستقیم بماند و آب سطحی نباید در اطراف مسیر جمع شود. محل دنده شانه ای, پایه موتور, محدودکننده ها و چشمی های ایمنی پیش از تولید مشخص می شوند. هماهنگی این جزئیات باعث می شود نصب بدون برش کاری اضافی انجام شود و درب پس از راه اندازی حرکت یکنواخت و توقف دقیقی داشته باشد.
اندازه گیری دهانه و طول مسیر جانبی
عرض خالص ورودی باید میان نزدیک ترین نقاط ستون ها اندازه گیری شود و مقدار هم پوشانی لنگه با ستون نیز در طول نهایی لحاظ شود. این هم پوشانی شکاف جانبی را کاهش می دهد و باعث می شود دهانه در حالت بسته کامل پوشانده شود. فضای جانبی باید علاوه بر طول لنگه, محل موتور, براکت راهنما و محدودکننده انتهایی را نیز در خود جای دهد. ثبت اندازه فقط در یک ارتفاع کافی نیست, زیرا ستون یا دیوار ممکن است در امتداد مسیر کاملاً مستقیم نباشد.
ارتفاع کف در ابتدا, میانه و انتهای مسیر اندازه گیری می شود تا شیب و نوسان سطح مشخص شود. اگر ریل روی مسیر شیب دار نصب شود, وزن درب می تواند حرکت ناخواسته ایجاد کند یا فشار موتور را افزایش دهد. خط ریل باید بر اساس تراز فنی اجرا شود و اختلاف سطح اطراف آن با زیرسازی مناسب اصلاح گردد. فاصله پایین درب نیز باید برای عبور از ناهمواری های جزئی کافی باشد, بدون اینکه شکاف زیاد و نامناسبی ایجاد شود.

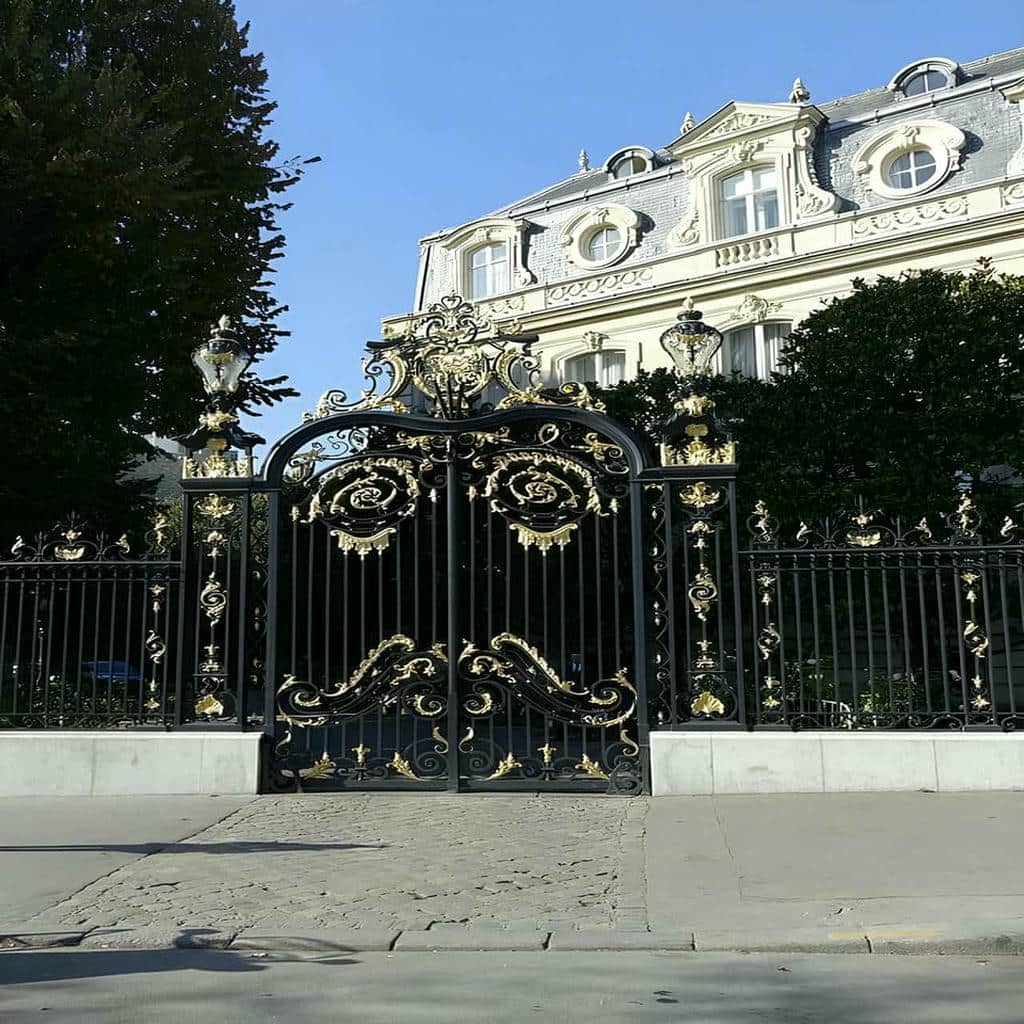

زیرسازی ریل و تخلیه آب مسیر
زیرسازی ریل باید وزن لنگه و فشارهای ناشی از حرکت را به کف منتقل کند. بتن ضعیف, کف ترک خورده یا لایه نازک ملات نمی تواند بار متمرکز چرخ ها را در طول زمان تحمل کند. ریل باید با روش مهار مناسب تثبیت شود و اتصال قطعات آن سطحی پیوسته برای عبور چرخ ایجاد کند. برجستگی جوش, پیچ یا شکست در خط حرکت باعث ضربه و صدای تکرارشونده می شود. کنترل تراز در مراحل مختلف اجرا, خطا را پیش از سخت شدن زیرسازی آشکار می کند.
آب و آلودگی دو عامل اصلی اختلال در ریل زمینی هستند. قرارگیری ریل در پایین ترین نقطه کف باعث جمع شدن آب, گل و سنگ ریزه می شود و احتمال خوردگی یا گیرکردن چرخ را افزایش می دهد. شیب بندی باید آب را از مسیر دور کند و در صورت نیاز آبرو یا کانال قابل نظافت اجرا شود. پوشاندن ریل با قطعاتی که امکان دسترسی ندارند, سرویس را دشوار می کند. مسیر باید طوری طراحی شود که پاک سازی آن بدون بازکردن اجزای اصلی امکان پذیر باشد.
نصب موتور و تنظیم ایمنی حرکت
موتور کشویی روی پایه ای ثابت و تراز نصب می شود تا چرخ دنده آن در تمام مسیر با دنده شانه ای درگیری یکنواخت داشته باشد. دنده شانه ای نباید وزن درب را به موتور منتقل کند و فاصله آن باید به اندازه ای باشد که حرکت بدون گیرکردن انجام شود. اگر فاصله بسیار کم باشد, صدا و فشار افزایش می یابد و اگر زیاد باشد, احتمال ردکردن دندانه ها وجود دارد. توان موتور بر اساس وزن, طول لنگه, میزان تردد و شرایط باد تعیین می شود.
چشمی های ایمنی باید مسیر واقعی عبور خودرو و افراد را پوشش دهند و پشت ستون یا مانع قرار نگیرند. محدودکننده های ابتدا و انتها محل توقف دقیق را مشخص می کنند و فلاشر وضعیت حرکت را اعلام می کند. نیروی بسته شدن باید طوری تنظیم شود که در برخورد احتمالی خطر ایجاد نکند. پس از نصب, حرکت در شرایط مختلف چند بار آزمایش می شود و عملکرد خلاص کن دستی هنگام قطع برق نیز کنترل می گردد. آموزش نحوه بازکردن دستی, بخشی از تحویل فنی سیستم است.
- عرض دهانه و هم پوشانی لازم پشت ستون را هم زمان اندازه گیری کنید.
- فضای موتور و محدودکننده را به طول مسیر جانبی اضافه کنید.
- ریل را روی زیرسازی مقاوم و در خطی مستقیم نصب کنید.
- مسیر تخلیه آب و امکان پاک سازی ریل را حفظ کنید.
- دنده شانه ای را بدون تحمل وزن درب تنظیم کنید.
- چشمی و توقف ها را بر اساس مسیر واقعی تردد آزمایش کنید.
قیمت, سفارش و خدمات فنی سازه سنتر
قیمت درب حیاط کشویی ریل زمینی به مجموعه ای از مشخصات سازه ای و حرکتی وابسته است و مقایسه سفارش ها بدون بررسی جزئیات فنی نتیجه دقیقی ایجاد نمی کند. عرض دهانه, طول لنگه, نوع پروفیل, میزان ورق کاری, طرح CNC یا فرفورژه, ظرفیت چرخ, ضخامت ریل و قدرت موتور بر حجم متریال و زمان اجرا اثر دارند. وضعیت کف, نیاز به زیرسازی, مسیر تخلیه آب, ستون راهنما, تجهیزات ایمنی, بسته بندی و ارسال نیز باید در برآورد لحاظ شوند. سازه سنتر با بررسی مسیر حرکت و وزن تقریبی لنگه, مشخصات شاسی و قطعات را پیش از تولید هماهنگ می کند. این روش مانع آن می شود که موتور قوی برای پوشاندن ضعف مکانیکی انتخاب شود یا ظاهر درب بدون توجه به ظرفیت ریل و چرخ تغییر کند.
عوامل فنی مؤثر بر قیمت ساخت
افزایش عرض دهانه, طول شاسی و مقدار پروفیل را بیشتر می کند و ممکن است به مهاربندی قوی تر نیاز داشته باشد. مدل پوشیده با ورق یکپارچه وزن و فشار باد بیشتری ایجاد می کند, در حالی که مدل مشبک یا پروفیلی سبک تر است. طرح CNC به کیفیت برش و پرداخت لبه ها وابسته است و مدل فرفورژه نیز مونتاژ و جوشکاری بیشتری می طلبد. نوع چرخ, کیفیت بلبرینگ و مقطع ریل باید متناسب با وزن واقعی انتخاب شوند و حذف این جزئیات از مشخصات سفارش, مقایسه را نادرست می کند.
شرایط محل نصب نیز هزینه اجرا را تغییر می دهد. کف شیب دار یا ضعیف به اصلاح و زیرسازی بیشتری نیاز دارد و ستون نامناسب باید برای نصب غلتک تقویت شود. موتور, دنده شانه ای, چشمی, فلاشر, کنترل دسترسی و قفل مکانیکی نیز بر اساس سطح عملکرد سفارش انتخاب می شوند. حمل لنگه بلند به بسته بندی مقاوم و وسیله مناسب نیاز دارد تا شاسی تاب برندارد و رنگ آسیب نبیند. هزینه اولیه کمتر در صورت حذف زیرسازی یا قطعات مناسب می تواند به تعمیرات مکرر منجر شود.
مراحل سفارش از اندازه گیری تا تولید
سفارش حرفه ای با ثبت عرض دهانه, ارتفاع, طول مسیر آزاد و وضعیت کف آغاز می شود. تصویر کامل دیوار جانبی و محل ستون راهنما به تشخیص موانع کمک می کند. سپس نوع طرح, میزان پوشیدگی, رنگ, دستی یا اتوماتیک بودن و تعداد تقریبی تردد مشخص می شوند. بر پایه این اطلاعات, مقطع شاسی, تعداد مهاربندها, ظرفیت چرخ, نوع ریل و توان موتور تعیین می شوند. سازه سنتر در این مرحله طرح ظاهری را با محدودیت های حرکتی و وزن مجاز هماهنگ می کند.

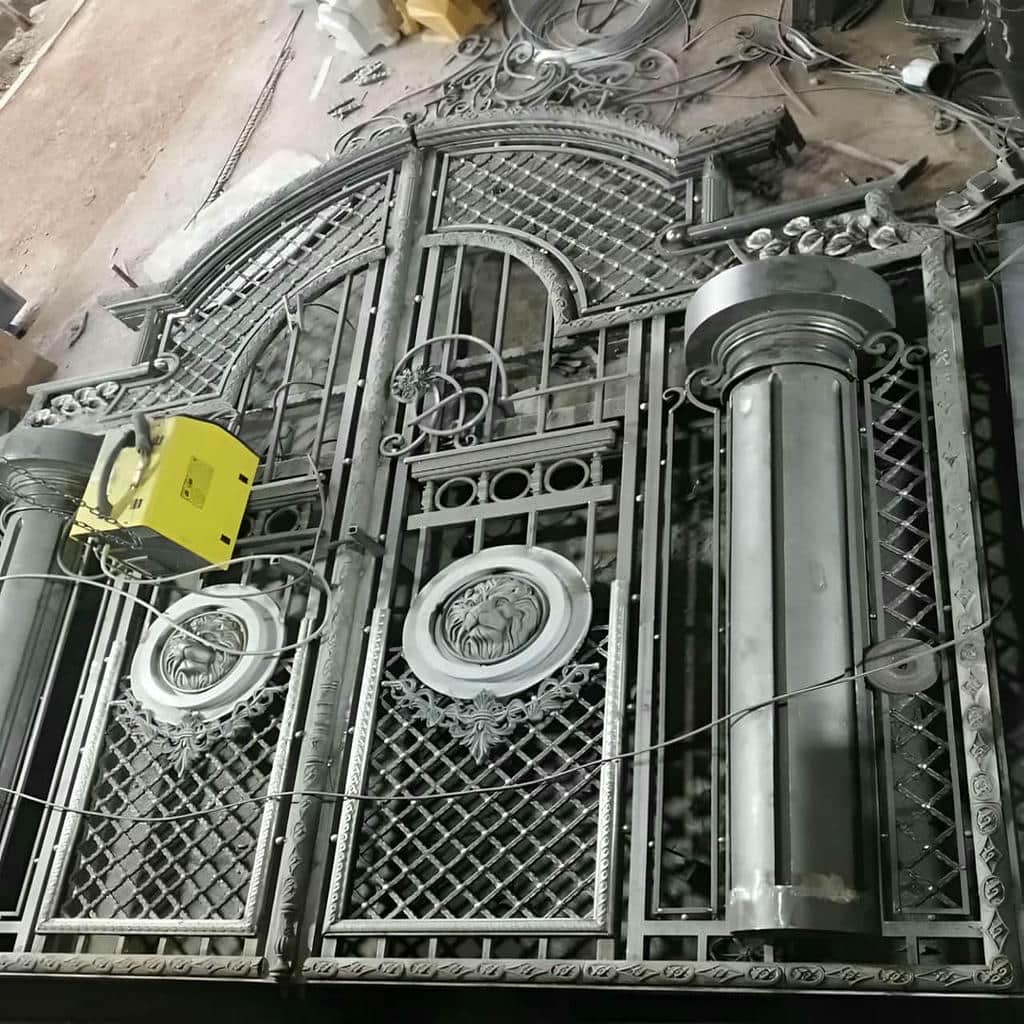

در تولید, قاب روی سطح تراز مونتاژ و ابعاد قطری آن کنترل می شود. محل چرخ ها, اتصال دنده شانه ای و نقاط مهار ورق پیش از اجرای رنگ تقویت می شوند. حرکت آزمایشی لنگه می تواند تاب, عدم تعادل و تماس موضعی را مشخص کند. پس از تأیید, سطح فلز پاک سازی و پوشش ضدزنگ و رنگ اجرا می شود. بسته بندی باید لبه ها, ورق و قطعات حرکتی را محافظت کند. هماهنگی ارتفاع چرخ و ریل با تیم نصب, از تغییرات ناگهانی در محل جلوگیری می کند.
نگهداری ریل و تعمیر قطعات حرکتی
ریل باید به صورت دوره ای از سنگ ریزه, گل, برگ و اجسام سخت پاک شود. وجود مانع کوچک می تواند حرکت چرخ را متوقف کند و فشار ناگهانی به گیربکس وارد سازد. چرخ ها از نظر لقی, صدای غیرعادی و سلامت بلبرینگ بررسی می شوند و سطح ریل نیز باید بدون شکست و خوردگی شدید باشد. استفاده از روان کننده روی سطح تماس ریل معمولاً مناسب نیست, زیرا گردوغبار را جذب می کند. سرویس هر قطعه باید بر اساس ساختار آن انجام شود.
سنگین شدن حرکت درب نباید فقط با تغییر تنظیم موتور یا افزایش نیروی آن پاسخ داده شود. ابتدا تراز ریل, وضعیت چرخ, فاصله غلتک و درگیری دنده شانه ای بررسی می شوند. چشمی ها باید تمیز و هم راستا باشند و کابل ها در برابر رطوبت محافظت شوند. خراش رنگ در بخش پایین لنگه نیز سریع تر در معرض آب قرار می گیرد و باید ترمیم شود. ثبت مدل موتور, نوع چرخ, مشخصات ریل و کد رنگ, تهیه قطعه و خدمات تعمیر آینده را ساده تر می کند.
- برای استعلام, عرض دهانه و طول کامل مسیر جانبی را ارائه کنید.
- نوع شاسی, ریل, چرخ و موتور را در مشخصات سفارش ثبت کنید.
- زیرسازی, تخلیه آب, تجهیزات ایمنی و حمل را همراه ساخت بررسی کنید.
- ریل را تمیز و چرخ ها را از نظر لقی و صدا بازبینی کنید.
- سنگینی حرکت را با عیب یابی مکانیکی برطرف کنید.
- آسیب رنگ نزدیک ریل را پیش از شروع خوردگی ترمیم کنید.
درب ریل زمینی روی مسیری نصب شده در کف حرکت می کند و وزن آن از طریق چرخ ها به زیرسازی منتقل می شود. مدل کنسولی در عرض دهانه ریل ندارد و لنگه با واگن و شاسی مخصوص در کنار ورودی نگه داشته می شود. مدل زمینی ساختار ساده تری دارد, اما به نظافت و تخلیه آب مسیر نیازمند است. مدل کنسولی به فضای جانبی بیشتر و محاسبه دقیق تر تعادل و شاسی احتیاج دارد.
نوع چرخ و ریل به وزن, طول لنگه و دفعات تردد بستگی دارد. چرخ باید ظرفیت بار کافی, بلبرینگ باکیفیت و شیار هماهنگ با ریل داشته باشد. ریل نیز باید مستقیم, مقاوم و روی زیرسازی پایدار نصب شود. انتخاب قطعه فقط بر اساس ظاهر یا اندازه تقریبی می تواند باعث صدا, لرزش و فشار روی موتور شود. وزن واقعی درب باید پیش از انتخاب تجهیزات محاسبه شود.
ابتدا وضعیت کف, شیب و مسیر تخلیه آب بررسی می شود. سپس زیرسازی مقاوم اجرا و ریل در خطی مستقیم و هم تراز مهار می شود. لنگه روی چرخ قرار می گیرد و غلتک راهنما برای حذف لقی جانبی تنظیم می شود. حرکت دستی باید روان باشد و پس از آن موتور, دنده شانه ای و تجهیزات ایمنی نصب شوند. در پایان, توقف ابتدا و انتها و عملکرد چشمی ها چند بار آزمایش می شوند.
قیمت به عرض دهانه, طول لنگه, نوع پروفیل, وزن ورق, طرح ظاهری, مدل چرخ, مقطع ریل و قدرت موتور وابسته است. شرایط زیرسازی, شیب کف, ستون راهنما, تجهیزات ایمنی, رنگ, بسته بندی و ارسال نیز بر هزینه نهایی اثر دارند. برای مقایسه پیشنهادها باید مشخصات فنی یکسان باشند؛ زیرا شاسی سبک یا چرخ ضعیف می تواند هزینه اولیه را کاهش دهد اما دوام سیستم را محدود کند.
عرض و ارتفاع دهانه, طول فضای آزاد کنار ورودی, وضعیت کف و تصویر مسیر حرکت اطلاعات اصلی سفارش هستند. نوع طرح, میزان پوشیدگی, رنگ, دستی یا اتوماتیک بودن و تعداد تردد نیز باید مشخص شوند. موانعی مانند ستون, پله, کنتور یا تجهیزات روی دیوار باید در اندازه گیری ثبت شوند. این اطلاعات امکان انتخاب دقیق شاسی, چرخ, ریل, موتور و روش نصب را فراهم می کنند.
لنگه باید پیش از نصب موتور به صورت دستی روان و یکنواخت حرکت کند. پاک سازی ریل, کنترل لقی چرخ, تنظیم غلتک و تراز دنده شانه ای فشار مکانیکی را کاهش می دهند. چشمی و محدودکننده نیز باید در محل درست عمل کنند. ادامه استفاده از درب صدادار یا سنگین می تواند به گیربکس و بلبرینگ ها آسیب بزند. سرویس دوره ای باید علت اصلی مشکل را برطرف کند و فقط به تغییر تنظیمات موتور محدود نشود.
جمع بندی
درب حیاط کشویی ریل زمینی زمانی حرکت پایدار و کم استهلاکی دارد که شاسی, ریل, چرخ, غلتک راهنما و موتور بر اساس یک محاسبه هماهنگ انتخاب شوند. طرح پوشیده, مشبک, پروفیلی, فرفورژه یا CNC باید علاوه بر ظاهر, از نظر وزن و فشار باد نیز ارزیابی شود؛ زیرا افزایش بار مستقیماً ظرفیت قطعات حرکتی را تغییر می دهد. زیرسازی مقاوم, تراز دقیق ریل و تخلیه صحیح آب از نشست مسیر و گیرکردن چرخ جلوگیری می کنند. در نصب اتوماتیک نیز حرکت دستی باید پیش از اتصال موتور کاملاً روان باشد و دنده شانه ای, چشمی و محدودکننده ها بدون فشار اضافی تنظیم شوند. بازبنی دوره ای ریل, بلبرینگ, غلتک و پوشش رنگ, خرابی های کوچک را پیش از تبدیل شدن به تعمیر سنگین آشکار می کند. سازه سنتر با بررسی دهانه, فضای جانبی, نوع تردد و مدل ظاهری می تواند ساخت و اجرای درب را دقیق تر هماهنگ کند. برای مشاوره, سفارش یا استعلام قیمت روز, اندازه های ورودی و تصویر کامل مسیر حرکت را ارائه کنید تا مشخصات فنی, بسته بندی و نصب متناسب با شرایط واقعی تعیین شوند.
