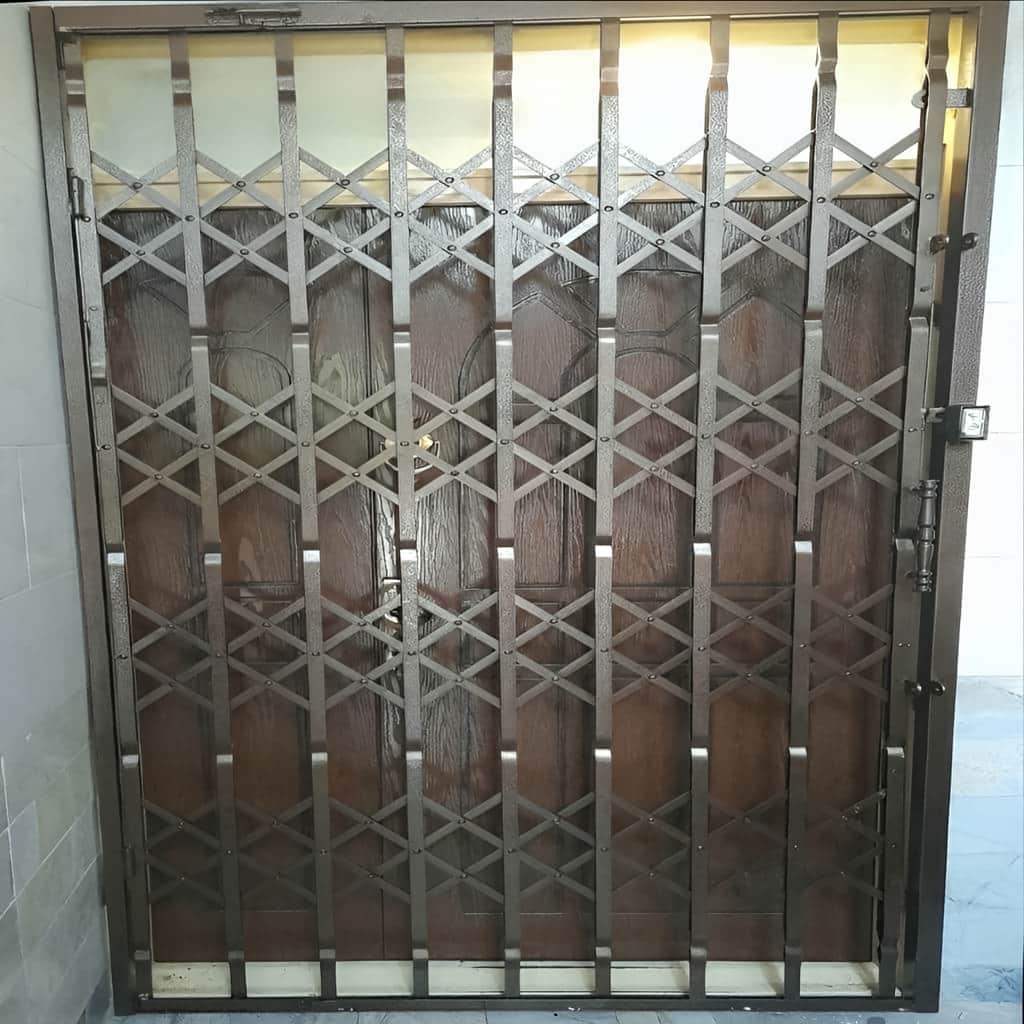

11 طرح درب آکاردئونی چهار گل لوزی
انتخاب ضخامت تسمه, فاصله لوزی ها و ظرفیت ریل در درب آکاردئونی چهار گل لوزی مستقیماً بر مقاومت, روانی حرکت و دوام استفاده روزانه اثر می گذارد. شبکه چهارگل فقط زمانی عملکرد پایدار دارد که تسمه فولادی, پرچ های هم محور و پروفیل کناری با وزن نهایی سازه هماهنگ باشند؛ در غیر این صورت, ظاهر متراکم نمی تواند ضعف فنی را جبران کند. درب آکاردئونی چهار گل لوزی به دلیل تراکم بیشتر نسبت به مدل های سبک تر, فضای عبور میان لوزی ها را محدود می کند و برای ورودی واحد مسکونی, انباری و بخش های داخلی کنترل شده کاربرد دارد. تفاوت طرح ها از تغییر عرض تسمه, افزودن عضو عمودی, تقویت ناحیه قفل, شکل قاب, نوع رنگ و نحوه جمع شدن شبکه به وجود می آید. طرح ساده, دوبل میانی, تسمه عمودی, قاب دار, قفل مخفی, قفل کتابی, کم دید, تمام پرچ, تزئینی, رنگی و سفارشی هرکدام وزن, سطح دید و جزئیات نصب متفاوتی دارند. انتخاب ناهماهنگ می تواند باعث افتادگی شبکه, سایش چرخ, کاهش عرض مفید یا سخت شدن قفل شود. هزینه نهایی نیز به ابعاد, متریال, ضخامت پروفیل, نوع یراق آلات, پوشش ضدزنگ و شرایط اجرا وابسته است. سازه سنتر با بررسی دهانه و ایجاد هماهنکی میان طرح, وزن و مسیر حرکت, سفارش محصولی را ممکن می کند که ظاهر لوزی آن با ایمنی, دوام و نگهداری منطقی همراه باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ساختار چهارگل | آرایش چهارگل با افزایش تعداد تقاطع های لوزی, فاصله خالی شبکه را کاهش می دهد و فشار را میان تسمه ها و پرچ ها توزیع می کند. | تراکم شبکه باید با عرض دهانه و فضای لازم برای جمع شدن درب هماهنگ باشد. |
| جنس تسمه | تسمه فولادی با ضخامت و عرض متناسب, مقاومت شبکه را در برابر خم شدن و فشار جانبی حفظ می کند. | ضخامت بیشتر را بدون محاسبه وزن, ظرفیت چرخ و استحکام ریل انتخاب نکنید. |
| هندسه لوزی | لوزی های هم اندازه نشان می دهند فاصله سوراخ کاری و محور پرچ ها منظم است و شبکه بدون پیچش حرکت می کند. | زاویه و اندازه لوزی ها را در حالت کاملاً باز و بسته بررسی کنید. |
| پرچ کاری | پرچ هم محور, آزادی حرکت کنترل شده ایجاد می کند و از لقی تسمه ها یا تغییر فرم شبکه جلوگیری می کند. | پرچ بیش از حد سفت حرکت را سنگین و پرچ شل شبکه را ناپایدار می کند. |
| ریل و چرخ | ریل تراز و چرخ بلبرینگی, وزن درب را منتقل می کنند و مانع افتادگی یا حرکت ضربه ای شبکه می شوند. | ظرفیت ریل را بر اساس وزن واقعی طرح و قطعات تقویتی تعیین کنید. |
| قفل و قفل خور | قفل مخفی یا کتابی زمانی موثر است که قفل خور روی پروفیل مقاوم نصب شود و زبانه درگیری کافی داشته باشد. | دسترسی به بدنه قفل و کیفیت جوش ناحیه تقویتی را کنترل کنید. |
| پوشش سطح | ضدزنگ و رنگ کوره ای یا صنعتی, نقاط جوش و لبه تسمه را در برابر رطوبت و سایش محافظت می کنند. | کیفیت آماده سازی سطح را مهم تر از براق بودن ظاهری رنگ بدانید. |
| ابعاد نصب | اندازه گیری چندنقطه ای, اختلاف عرض و ارتفاع چارچوب و فضای جمع شدن شبکه را مشخص می کند. | عرض مفید عبور را پس از جمع شدن کامل درب محاسبه کنید. |
| نگهداری فنی | پاک سازی ریل, کنترل چرخ, بازبینی پرچ و ترمیم خراش رنگ, دوام سازه را افزایش می دهد. | صدا, لقی یا گیرکردن را پیش از انتقال خرابی به سایر اجزا بررسی کنید. |
اطلاعات تماس
عملکرد فنی و کاربرد درب آکاردئونی چهار گل لوزی

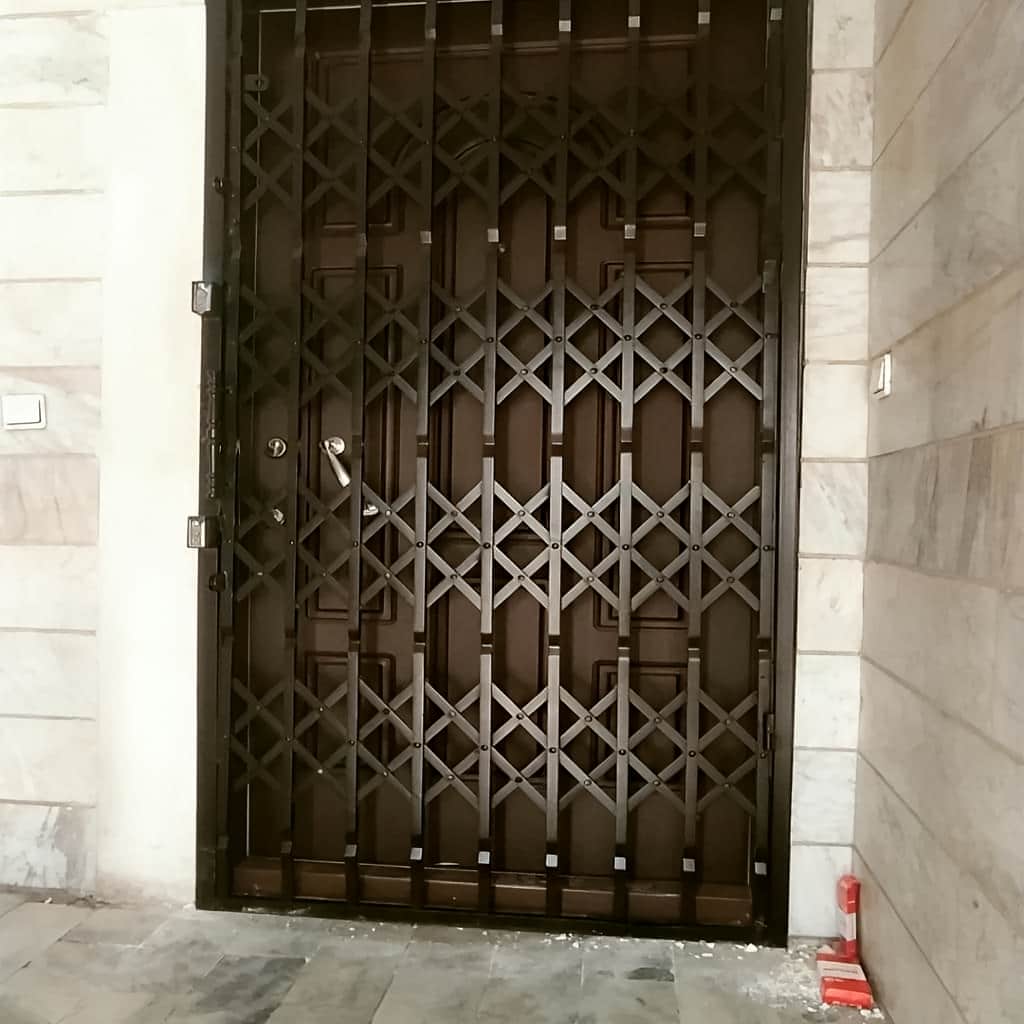

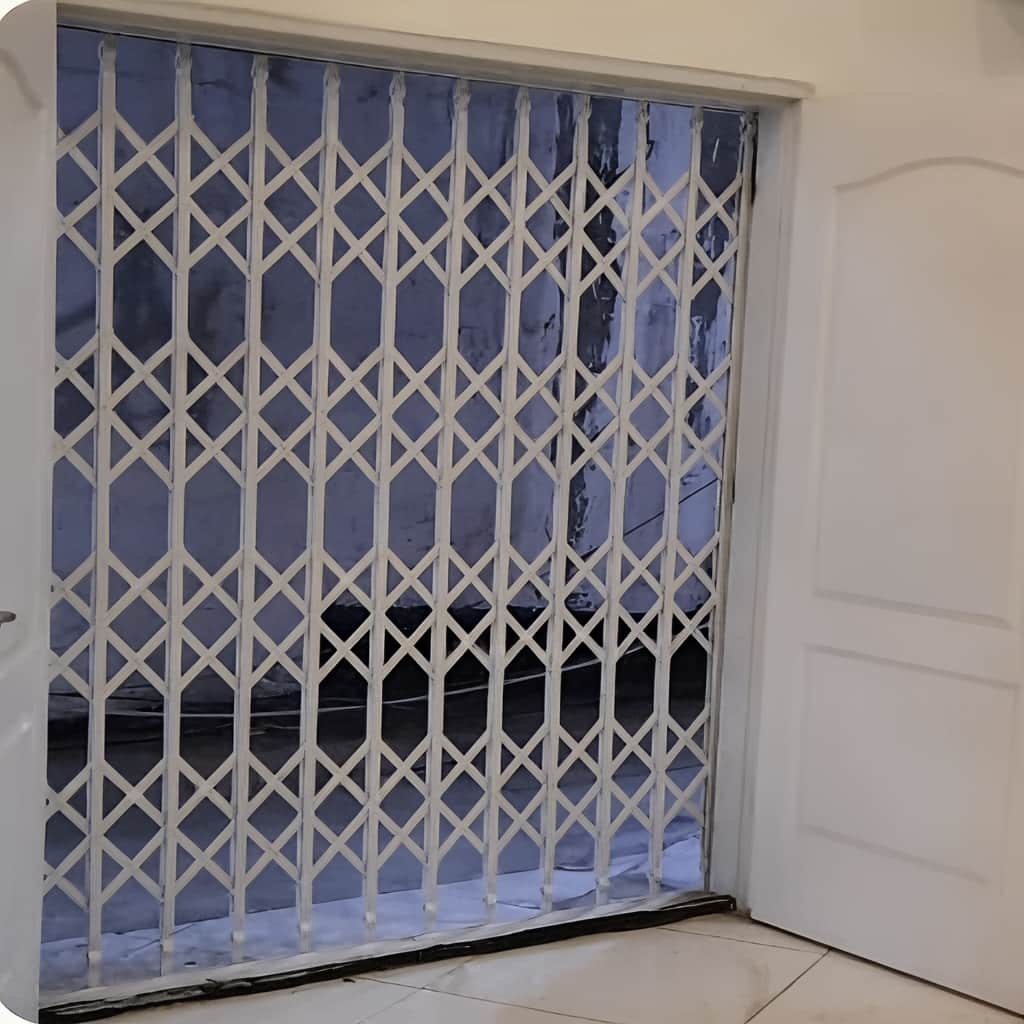

درب آکاردئونی چهار گل لوزی یک شبکه فولادی متحرک است که با افزایش تعداد تقاطع ها, سطح عبور میان تسمه ها را نسبت به مدل های کم تراکم محدودتر می کند. این ساختار برای ورودی هایی مناسب است که امنیت بیشتر باید بدون اشغال فضای چرخش یک درب لولایی تامین شود. شبکه هنگام بازشدن در امتداد ریل جمع می شود و در حالت بسته, نیرو را میان لوزی ها, پرچ ها, پروفیل های کناری و محل قفل توزیع می کند. مزیت فنی مدل چهارگل تنها در ظاهر متراکم آن نیست؛ کیفیت فولاد, نظم اتصال ها و مقاومت چارچوب تعیین می کنند درب زیر فشار یا استفاده مداوم چگونه رفتار کند. برای دستیابی به عملکرد پایدار, وزن طرح باید با ظرفیت ریل و چرخ هماهنگ شود و فضای جمع شدن شبکه نیز از عرض مفید عبور کم گردد.
کاربرد چهارگل در ورودی واحد و انباری

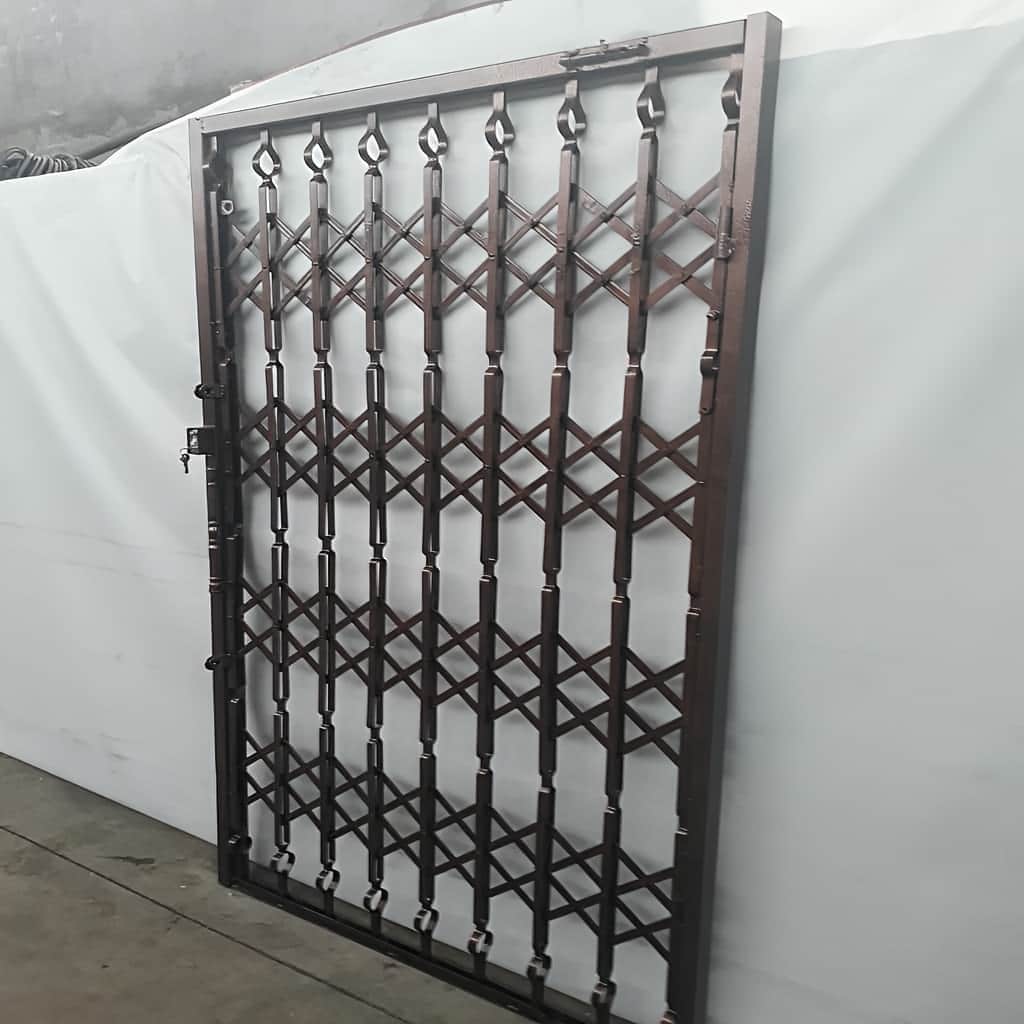

ورودی واحد مسکونی معمولاً به حفاظی نیاز دارد که بدون ایجاد مزاحمت برای بازشدن درب اصلی, دسترسی مستقیم به قفل و لنگه را محدود کند. مدل چهارگل به دلیل تراکم بیشتر لوزی ها, یک مانع دیداری و فیزیکی منظم ایجاد می کند. این مدل می تواند در سمت بیرونی درب اصلی نصب شود, مشروط بر اینکه مسیر جمع شدن شبکه با دستگیره, لولا, کلید برق یا تجهیزات راهرو تداخل نداشته باشد. ارتفاع قفل نیز باید برای استفاده روزانه مناسب باشد تا بازکردن حفاظ به حرکت غیرطبیعی دست یا فشار به شبکه نیاز نداشته باشد.
در انباری های داخلی, مقاومت در برابر فشار و حفظ عرض عبور اهمیت متفاوتی پیدا می کند. دهانه انباری ممکن است باریک تر باشد و شبکه جمع شده بخشی از مسیر انتقال وسایل را اشغال کند. در این شرایط, انتخاب عرض تسمه و نوع پروفیل کناری باید با اندازه واقعی دهانه هماهنگ شود. اگر مدل پرتراکم بدون محاسبه فضای جمع شدن ساخته شود, امنیت افزایش می یابد اما کاربری روزانه کاهش پیدا می کند. بررسی هم زمان سطح حفاظت, میزان تردد و ابعاد وسایلی که از ورودی عبور می کنند, تصمیم فنی دقیق تری ایجاد می کند.
تفاوت فنی 11 طرح چهارگل لوزی

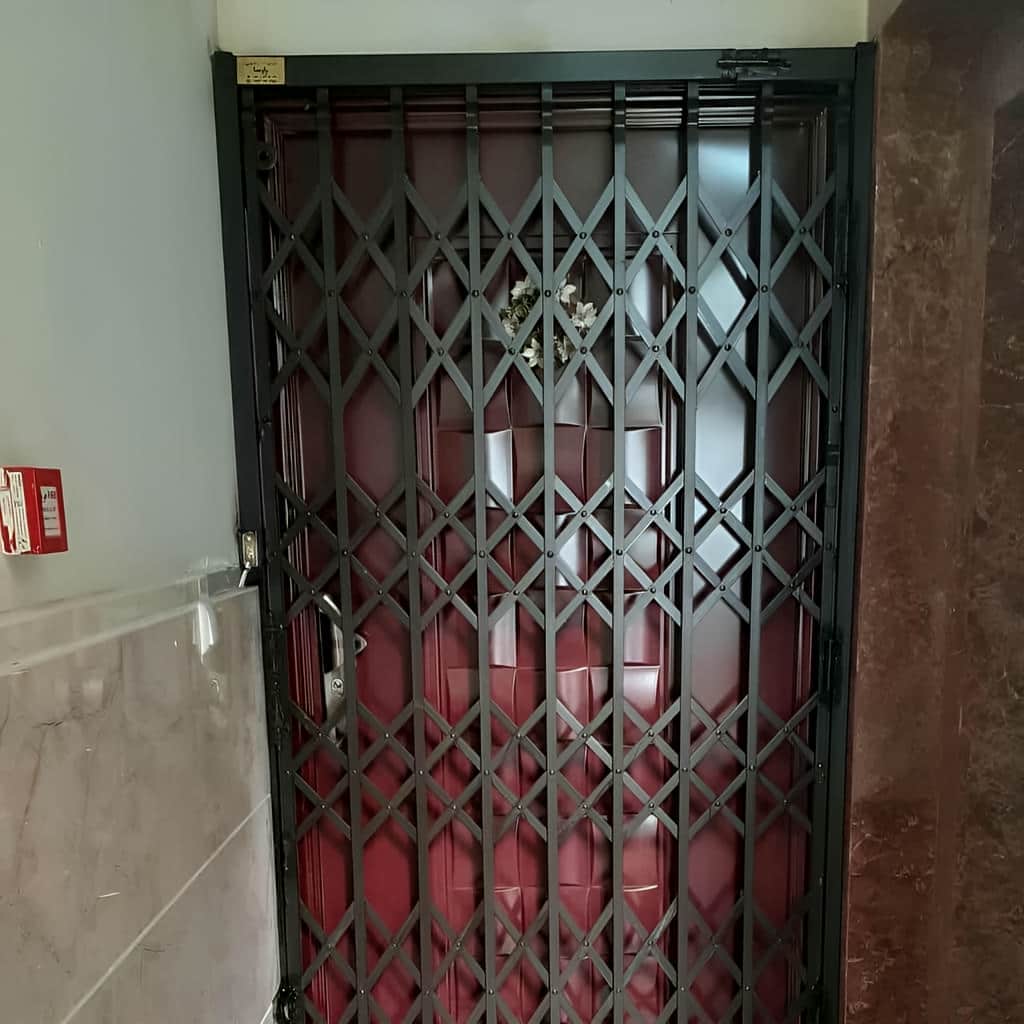

طرح ساده لوزی, تسمه عمودی, دوبل میانی, تمام پرچ, قاب دار, قفل مخفی, قفل کتابی, کم دید, تزئینی, دوطرفه و سفارشی از رایج ترین ساختارهای قابل اجرا در مدل چهارگل هستند. تفاوت این طرح ها فقط در نقش ظاهری خلاصه نمی شود. افزودن تسمه عمودی می تواند تغییر شکل جانبی شبکه را محدود کند, در حالی که تقویت میانی نیروی واردشده به ناحیه قفل را در سطح بزرگ تری پخش می کند. طرح کم دید فاصله های خالی را کاهش می دهد, اما وزن و حجم جمع شدن بیشتری ایجاد می کند.
مدل تمام پرچ بر یکنواختی اتصال های مکانیکی تکیه دارد و در صورت مونتاژ دقیق, حرکت منظمی ارائه می دهد. طرح قاب دار ظاهر منسجم تری ایجاد می کند, اما قاب اضافه باید خارج از مسیر تسمه های متحرک قرار گیرد. قفل مخفی دسترسی مستقیم به بدنه قفل را محدود می کند و مدل دوطرفه برای دهانه ای کاربرد دارد که جمع شدن کامل شبکه در یک سمت امکان پذیر نیست. در طرح سفارشی نیز هر قطعه جدید باید از نظر وزن, محل اتصال و تاثیر آن بر مسیر حرکت ارزیابی شود.
تعادل میان تراکم لوزی و استفاده روزانه
افزایش تراکم لوزی ها سطح خالی شبکه را کمتر می کند, اما هم زمان تعداد پرچ, وزن و اصطکاک میان تسمه ها را افزایش می دهد. درب چهارگل باید با نیروی متعارف باز شود و شبکه در میانه مسیر گیر نکند. اگر کاربر برای حرکت دادن درب نیاز به فشار زیاد داشته باشد, ممکن است ریل ناتراز, پرچ ها بیش از حد فشرده یا وزن سازه نامتناسب باشد. عملکرد مطلوب زمانی ایجاد می شود که تراکم امنیتی بدون کاهش محسوس روانی حرکت تامین گردد.
سطح دید نیز با فاصله و عرض تسمه ها تغییر می کند. طرح بازتر امکان مشاهده فضای بیرون را بیشتر می کند, در حالی که مدل کم دید پوشش بصری بالاتری دارد. انتخاب میان این دو حالت باید بر اساس نیاز ساکنان, نور راهرو و شرایط نظافت انجام شود. قطعات متراکم تر سطح بیشتری برای تجمع گردوغبار دارند و باید آسان تر تمیز شوند. رنگ و پرداخت سطح نیز بهتر است به گونه ای انتخاب شوند که اثر تماس دست و خراش های جزئی را کمتر نشان دهند.
- کاربری ورودی را پیش از انتخاب تراکم شبکه مشخص کنید.
- فضای جمع شدن درب را از عرض مفید عبور کم کنید.
- طرح تقویتی را با ظرفیت ریل و چرخ هماهنگ کنید.
- محل قفل را بر اساس دسترسی روزانه تعیین کنید.
- سطح دید و شیوه نظافت را در انتخاب طرح در نظر بگیرید.
ساختار فولادی و اجزای موثر بر دوام مدل چهارگل
دوام درب چهارگل حاصل تناسب میان تسمه فولادی, پرچ, ریل, چرخ, پروفیل کناری, قفل و پوشش سطح است. تقویت یک جزء بدون محاسبه سایر اجزا ممکن است تعادل شبکه را بر هم بزند؛ برای نمونه, تسمه سنگین روی ریل سبک باعث خمش مسیر و فرسایش سریع چرخ می شود. سوراخ کاری باید با الگوی ثابت انجام گیرد تا لوزی ها در تمام ارتفاع اندازه یکسانی داشته باشند. پروفیل های کناری نیز باید شبکه را در حالت بسته مهار کنند, بدون آنکه هنگام حرکت به تسمه ها فشار وارد سازند. کنترل کیفیت پیش از رنگ آمیزی اهمیت زیادی دارد, زیرا پوشش نهایی ممکن است ناهماهنگی جزئی را پنهان کند اما قادر به اصلاح تاب, اصطکاک یا انحراف محور پرچ نیست. آزمایش کامل حرکت, بخشی از ارزیابی ساخت محسوب می شود.
ضخامت تسمه و پایداری هندسه لوزی

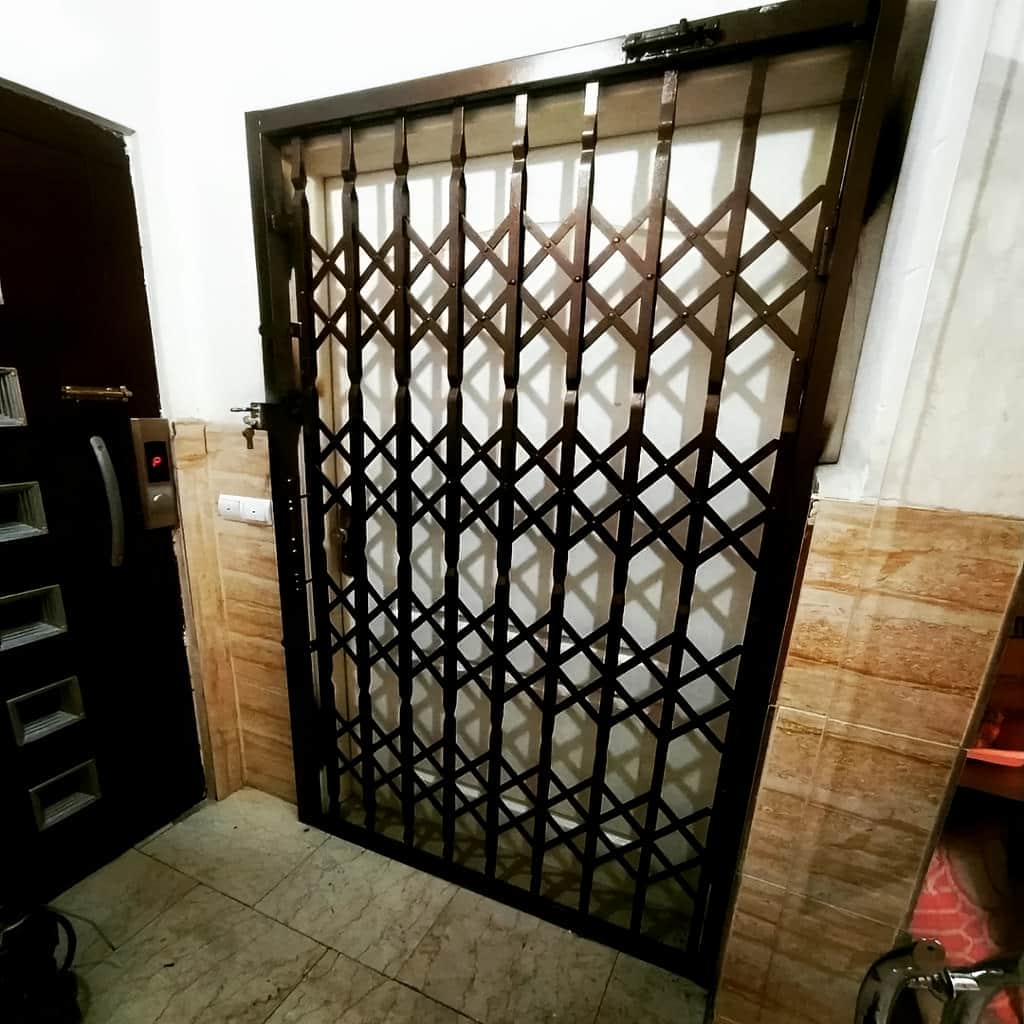

تسمه فولادی بار اصلی شبکه را تحمل می کند و فشار واردشده را به نقاط اتصال منتقل می سازد. ضخامت بیشتر معمولاً مقاومت خمشی را افزایش می دهد, اما عرض تسمه, ارتفاع درب و فاصله پرچ ها نیز بر نتیجه اثر دارند. تسمه ای که بدون محاسبه وزن انتخاب شود, ممکن است شبکه را بیش از حد سنگین کند. در مقابل, تسمه سبک در دهانه بلند می تواند زیر وزن خود تغییر شکل دهد و زاویه لوزی ها را نامنظم کند. انتخاب متریال باید بر اساس ابعاد واقعی و میزان استفاده روزانه انجام شود.
لبه تسمه باید صاف و بدون پلیسه باشد, زیرا سطح زبر در محل تماس قطعات موجب سایش رنگ و تولید صدای فلزی می شود. تاب اولیه نیز باعث می شود اعضای شبکه در یک صفحه قرار نگیرند و هنگام جمع شدن با یکدیگر برخورد کنند. کنترل راستای تسمه پیش از سوراخ کاری و استفاده از شابلون ثابت, خطای تجمعی را کاهش می دهد. هندسه صحیح زمانی تایید می شود که شکل لوزی ها در بالا, مرکز و پایین شبکه مشابه باشد و درب بدون تغییر زاویه ناگهانی حرکت کند.
پرچ کاری هم محور و حرکت کنترل شده

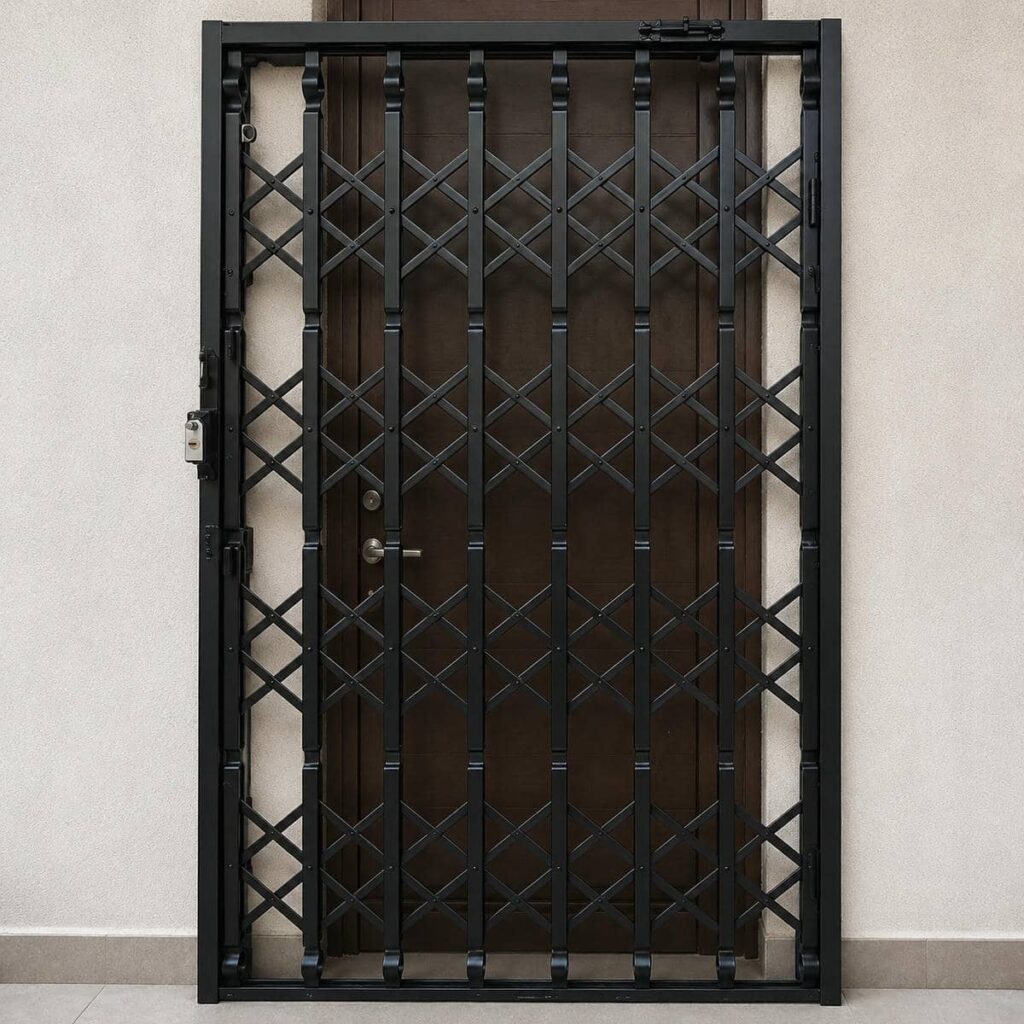

پرچ ها مفصل های اصلی شبکه چهارگل هستند و باید آزادی حرکت را همراه با استحکام جانبی تامین کنند. پرچ بسیار سفت تسمه ها را به هم می فشارد و اصطکاک را افزایش می دهد. پرچ شل نیز باعث لقی, صدای ضربه و تغییر تدریجی فرم لوزی ها می شود. قطر پرچ باید با ضخامت تسمه و اندازه سوراخ متناسب باشد تا اطراف اتصال تحت فشار ترک نخورد. یکنواختی سر پرچ و هم سطح بودن اتصال ها از نشانه های مونتاژ منظم هستند.
به دلیل تعداد بالاتر نقاط اتصال در مدل چهارگل, خطای کوچک می تواند در طول شبکه تکرار و به انحراف محسوس تبدیل شود. حرکت سازه باید در چند مرحله از مونتاژ آزمایش شود تا پرچ خارج از محور یا تسمه دارای اصطکاک شناسایی گردد. اصلاح اتصال پیش از اجرای رنگ ساده تر است و به پوشش قطعات اطراف آسیب نمی زند. پس از رنگ آمیزی نیز باید بررسی شود که ضخامت رنگ در محل مفصل ها, آزادی حرکت را کاهش نداده باشد.
تناسب ریل و چرخ با وزن شبکه

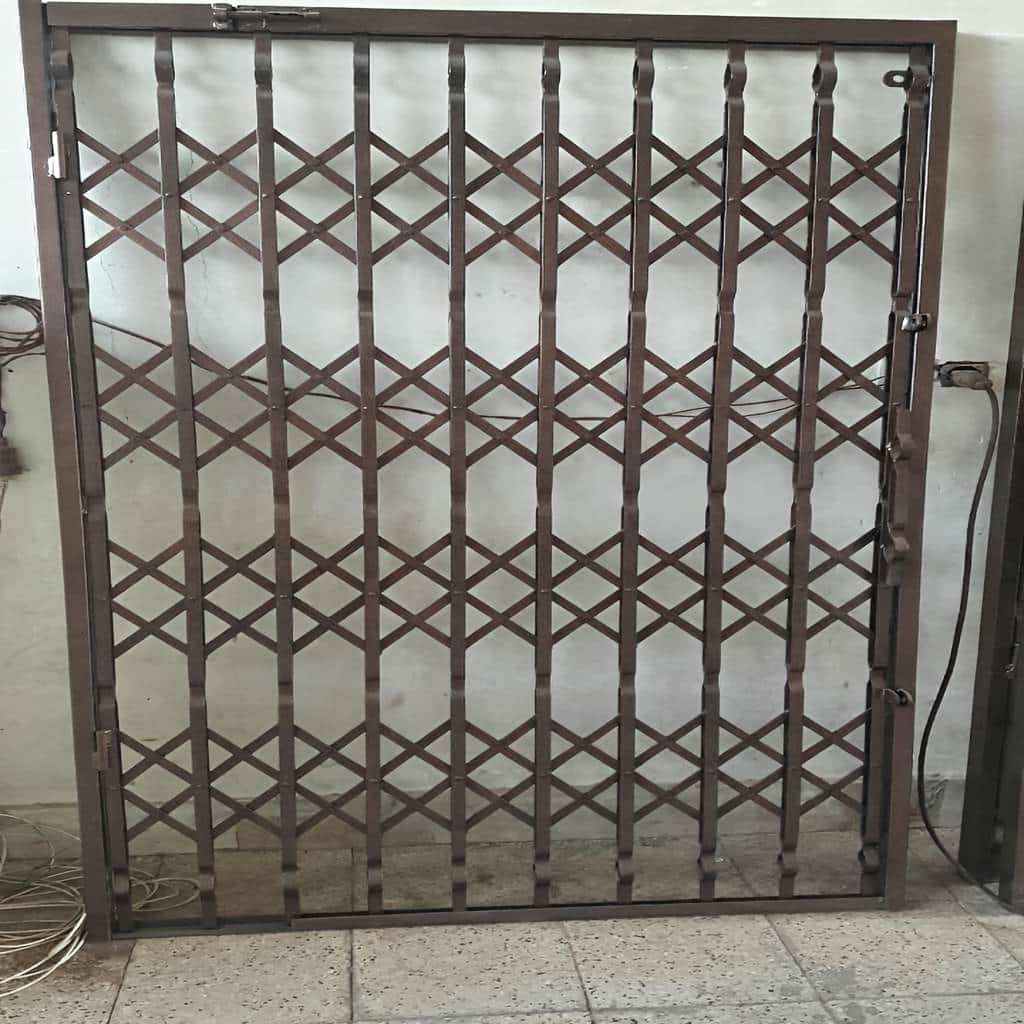

ریل مسیر حرکت و محل انتقال وزن درب است؛ بنابراین باید ضخامت کافی و خط تراز دقیق داشته باشد. چرخ بلبرینگی اصطکاک را کاهش می دهد و حرکت شبکه سنگین چهارگل را آسان تر می کند. تعداد چرخ ها بر اساس عرض و توزیع جرم تعیین می شود. اگر وزن در چند نقطه محدود متمرکز شود, ریل در همان نواحی تغییر شکل می دهد و درب هنگام عبور از بخش خمیده گیر می کند. فاصله چرخ ها باید به گونه ای باشد که بخش میانی بدون تکیه گاه باقی نماند.
کیفیت پوشش ریل نیز بر دوام اثر دارد. داخل مسیر باید بدون زائده جوش, پلیسه یا تجمع رنگ باشد تا چرخ سطح یکنواختی داشته باشد. گردوغبار و ذرات سخت می توانند بین چرخ و ریل قرار بگیرند و سایش ایجاد کنند. پاک سازی دوره ای مسیر, حرکت را روان نگه می دارد. استفاده بیش از حد از روغن مناسب نیست, زیرا آلودگی بیشتری جذب می کند. روان کاری محدود باید فقط در نقاطی انجام شود که سازنده برای آن در نظر گرفته است.
- ضخامت تسمه را همراه با عرض و وزن نهایی بررسی کنید.
- پلیسه و تاب قطعات را پیش از مونتاژ برطرف کنید.
- پرچ ها را در چند مرحله از ساخت آزمایش کنید.
- تعداد چرخ را متناسب با توزیع وزن تعیین کنید.
- داخل ریل را از زائده جوش و رنگ اضافی پاک نگه دارید.
اندازه گیری و اجرای استاندارد درب چهار گل لوزی

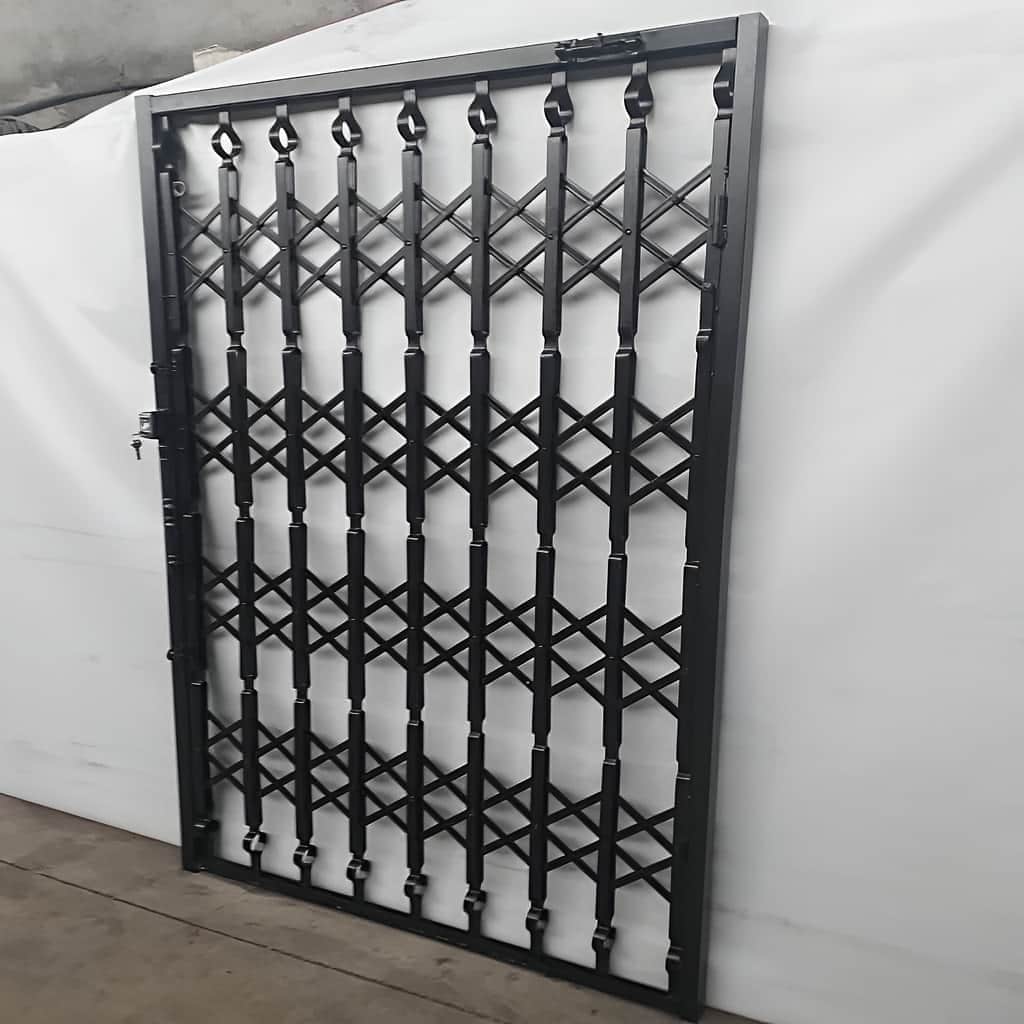

نصب صحیح از اندازه گیری دقیق دهانه آغاز می شود, زیرا اختلاف جزئی در عرض یا ارتفاع می تواند مسیر حرکت یک شبکه پرتراکم را مختل کند. عرض چارچوب باید در بالا, میانه و پایین ثبت شود و ارتفاع نیز در چند نقطه کنترل گردد. علاوه بر ابعاد خام, جهت جمع شدن درب, فاصله تا دیوار, وضعیت کف, محل دستگیره و استحکام سطح نصب باید مشخص شوند. ریل پس از ساخت باید به صورت مرحله ای تراز و تثبیت شود تا حرارت جوش یا فشار پیچ ها موجب خمش آن نشود. سپس شبکه با وزن واقعی روی چرخ ها قرار می گیرد و فاصله از کف, محل توقف و قفل خور تنظیم می شوند. تحویل استاندارد زمانی انجام می شود که درب در تمام مسیر روان باشد و قفل بدون کشیدن شدید شبکه درگیر شود.
اندازه گیری چندنقطه ای و محاسبه فضای جمع شدن
ثبت یک عرض و ارتفاع تقریبی برای ساخت درب چهارگل کافی نیست. ممکن است چارچوب در بخش بالا باریک تر یا در قسمت پایین دارای انحراف باشد. کوچک ترین عرض مفید باید همراه با فضای پروفیل کناری و تلرانس حرکتی در نظر گرفته شود. ارتفاع نیز با توجه به شیب کف محاسبه می شود تا پایین شبکه در هیچ نقطه ای به سطح برخورد نکند. کنترل شاقول دو سمت چارچوب مشخص می کند آیا قفل خور و ریل روی خطوط موازی قرار خواهند گرفت یا به اصلاح نیاز دارند.
شبکه چهارگل هنگام بازشدن در یک سمت فشرده می شود و به دلیل تعداد بیشتر تسمه و پرچ, ممکن است حجم قابل توجهی اشغال کند. این حجم باید پیش از تولید محاسبه شود تا مسیر رفت وآمد محدود نشود. جهت جمع شدن نیز نباید با دستگیره درب اصلی, دیوار, کلید برق یا تجهیزات راهرو تداخل داشته باشد. اگر فضای یک سمت کافی نیست, می توان ساختار دوطرفه را بررسی کرد, اما این تصمیم باید پیش از طراحی قفل و پروفیل های انتهایی گرفته شود.
تثبیت ریل بدون خمش حرارتی
ریل ابتدا به طور موقت در محل قرار می گیرد و تراز آن در چند نقطه کنترل می شود. تثبیت کامل یک سمت پیش از تنظیم سمت دیگر می تواند تنش نامتقارن ایجاد کند. اتصال ها باید مرحله به مرحله اجرا شوند و پس از هر مرحله, چرخ یا شبکه در مسیر حرکت داده شود. این روش موج یا تغییر ارتفاع را پیش از تکمیل نصب آشکار می کند. اگر سطح بالای چارچوب ضعیف باشد, باید از پروفیل یا صفحه تقویتی استفاده شود تا وزن در سطح مقاوم تری توزیع گردد.
جوشکاری با حرارت بالا می تواند ریل باریک را تاب دهد. پس از سردشدن هر اتصال, خط تراز باید دوباره بررسی شود. زائده جوش و پلیسه نیز باید از داخل مسیر حذف شوند تا چرخ به مانع برخورد نکند. در پایان, بخش های حرارت دیده با ضدزنگ و رنگ سازگار پوشانده می شوند. فشار دادن شبکه برای عبور از یک نقطه گیر, راه حل اجرایی نیست و فقط به بلبرینگ, پرچ ها و تسمه های نزدیک فشار بیشتری وارد می کند.
رگلاژ قفل و تشخیص خطاهای نصب

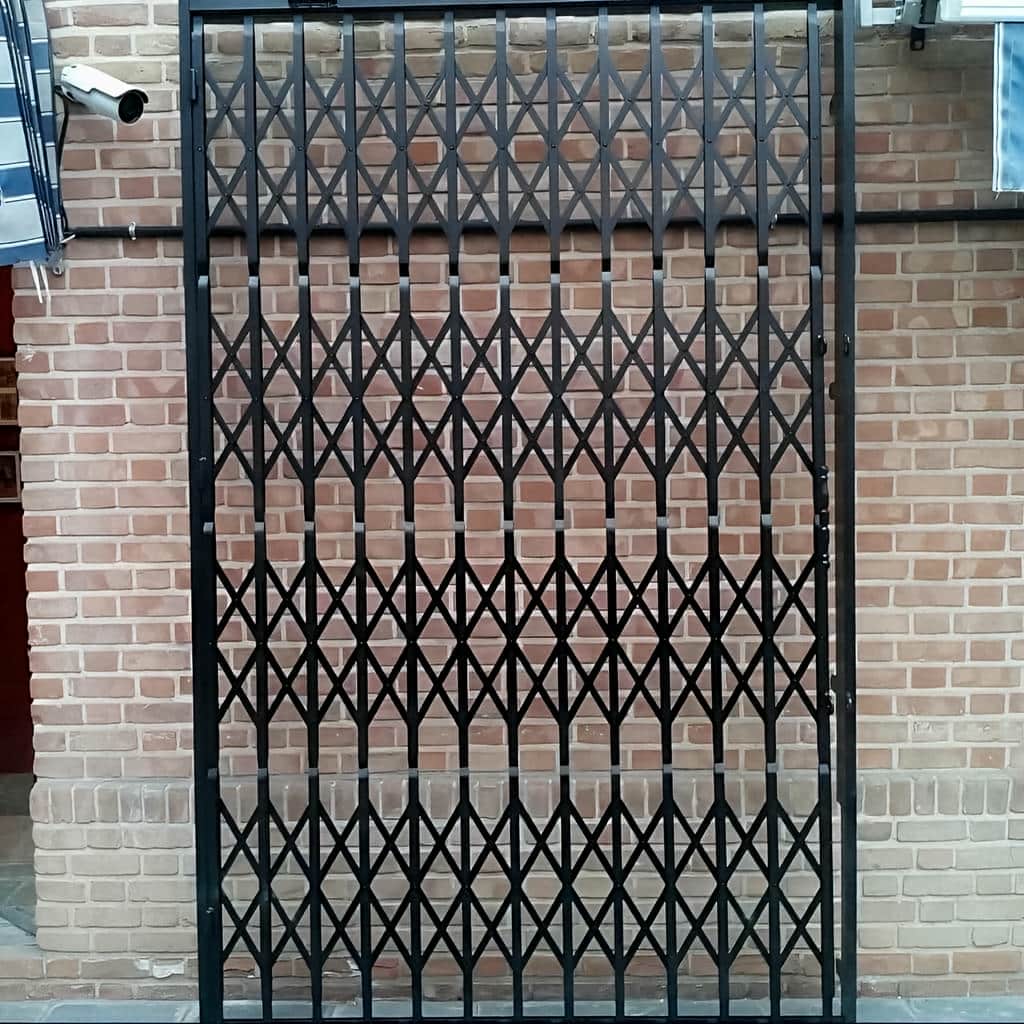

قفل خور باید روی پروفیل مقاوم قرار گیرد و زبانه در عمق کافی وارد شود. اگر برای قفل کردن لازم باشد شبکه بالا کشیده یا به سمت قاب فشرده شود, ریل, چرخ یا محل قفل تنظیم نیست. درب بسته باید لقی کنترل شده داشته باشد؛ لقی زیاد امکان حرکت شبکه و ضربه به زبانه را افزایش می دهد, در حالی که حذف کامل فاصله حرکتی باعث اصطکاک و سخت شدن بازشو می شود. ارتفاع قفل نیز باید با دسترسی کاربر و محل تسمه های متحرک هماهنگ باشد.
حرکت خودبه خودی درب در میانه مسیر معمولاً نشانه شیب ریل است. صدای ضربه می تواند از پرچ شل, چرخ آسیب دیده یا برخورد پروفیل ها ناشی شود. گیرکردن در بخش انتهایی نیز ممکن است نتیجه تاب چارچوب یا نصب نادرست توقف گاه باشد. آزمایش نهایی باید در حالت باز, نیمه باز و بسته انجام شود. تمام نقاط جوش, پوشش رنگ و اتصال قفل خور نیز پیش از تحویل کنترل می شوند تا ایراد اجرایی به خرابی زودهنگام تبدیل نشود.
- دهانه را در چند ارتفاع و عرض اندازه گیری کنید.
- حجم شبکه جمع شده را پیش از ساخت محاسبه کنید.
- ریل را مرحله ای و بدون تمرکز حرارت نصب کنید.
- قفل خور را روی پروفیل تقویت شده قرار دهید.
- حرکت کامل و درگیری قفل را پیش از تحویل آزمایش کنید.
قیمت سفارش نگهداری و خدمات سازه سنتر
قیمت درب آکاردئونی چهار گل لوزی به مشخصات واقعی ساخت وابسته است و مقایسه دو نمونه تنها بر اساس ظاهر یا نام چهارگل نتیجه دقیقی ایجاد نمی کند. ابعاد, عرض و ضخامت تسمه, تعداد پرچ ها, نوع تقویت, مدل قفل, ظرفیت ریل و کیفیت پوشش سطح بر مقدار متریال و زمان تولید اثر دارند. شرایط محل نصب نیز مهم است؛ چارچوب ضعیف, دهانه ناتراز یا محدودیت حمل می تواند به زیرسازی و اجرای بیشتری نیاز داشته باشد. سازه سنتر پیش از تولید, وزن تقریبی شبکه, جهت بازشو و فضای جمع شدن را بررسی می کند تا طرح انتخابی با شرایط ورودی هماهنگ باشد. نگهداری پس از نصب نیز بخشی از دوام محصول است و با پاک سازی ریل, کنترل چرخ, بازبینی قفل و ترمیم پوشش آسیب دیده انجام می شود.
عوامل فنی موثر بر قیمت ساخت
افزایش عرض یا ارتفاع دهانه, مقدار تسمه و پروفیل مصرفی را بیشتر می کند و وزن شبکه را بالا می برد. طرح های دارای تسمه عمودی, تقویت میانی, قاب تزئینی یا پوشش کم دید نیز به قطعات و زمان مونتاژ بیشتری نیاز دارند. ضخامت تسمه باید همراه با ظرفیت ریل و تعداد چرخ محاسبه شود. استفاده از فولاد بیشتر بدون تقویت اجزای حرکتی, هزینه را افزایش می دهد اما الزاماً عملکرد بهتری ایجاد نمی کند. تناسب فنی اجزا مهم تر از سنگین کردن یک جانبه سازه است.
نوع قفل, روش تقویت قفل خور و کیفیت رنگ نیز بر ساخت اثر دارند. قفل مخفی به جانمایی دقیق و پوشش محافظ نیاز دارد. آماده سازی کامل سطح, حذف زنگ و اجرای ضدزنگ زمان بیشتری می گیرد, اما دوام پوشش را افزایش می دهد. شرایط نصب مانند نیاز به تقویت چارچوب, دشواری دسترسی و محافظت از کف یا دیوار نیز باید در ارزیابی سفارش لحاظ شوند. استعلام قابل اتکا پس از مشخص شدن ابعاد و مشاهده وضعیت واقعی محل امکان پذیر است.
ثبت سفارش و کنترل کیفیت پیش از ارسال
فرایند سفارش با دریافت ابعاد اولیه و تصاویر واضح از دهانه آغاز می شود. سپس وضعیت چارچوب, سمت بازشو, محل جمع شدن شبکه, نوع قفل و سطح حفاظت مورد انتظار بررسی می گردد. مشخصات تسمه, طرح لوزی, رنگ, ریل و اجزای تقویتی باید پیش از تولید ثبت و تایید شوند. این کار احتمال اختلاف میان تصویر ذهنی خریدار و محصول ساخته شده را کاهش می دهد و امکان مقایسه دقیق تر پیشنهادهای فنی را فراهم می کند.
پس از مونتاژ, سازه سنتر حرکت شبکه, یکنواختی لوزی ها, وضعیت پرچ ها و عملکرد قفل را کنترل می کند. بسته بندی باید لبه های رنگ شده, چرخ و پروفیل های کناری را در برابر ضربه محافظت کند. در زمان تحویل نیز حرکت کامل درب و درگیری قفل دوباره آزمایش می شوند. ثبت جزئیات سفارش باعث می شود تهیه قطعه, رگلاژ یا تعمیرات احتمالی آینده بر اساس ساختار واقعی محصول انجام شود و از انتخاب قطعه نامتناسب جلوگیری گردد.
نگهداری دوره ای و تعمیر هدفمند
ریل باید از گردوغبار, شن و ذرات سخت پاک بماند, زیرا این مواد میان چرخ و سطح مسیر قرار می گیرند و اصطکاک ایجاد می کنند. استفاده زیاد از روغن توصیه نمی شود, چون آلودگی بیشتری جذب خواهد کرد. پرچ ها, قفل خور و اتصال های کناری نیز باید از نظر لقی, تغییر زاویه یا آثار خوردگی بازبینی شوند. خراش عمیق رنگ باید پس از تمیزکردن سطح با پوشش سازگار ترمیم شود تا رطوبت به فولاد نرسد.
سنگین شدن حرکت, صدای فلزی, افتادگی شبکه یا سخت شدن قفل نشانه نیاز به بررسی هستند. تعویض یک قطعه بدون تشخیص علت ممکن است فقط نتیجه موقت ایجاد کند؛ برای مثال خرابی چرخ می تواند از شیب ریل یا توزیع نامناسب وزن ناشی شود. تعمیر هدفمند ابتدا مسیر نیرو و وضعیت اجزای مرتبط را ارزیابی می کند و سپس رگلاژ, تقویت یا تعویض انجام می شود. رسیدگی زودهنگام از گسترش خرابی به تسمه ها و پروفیل ها جلوگیری می کند.
- ابعاد و تصاویر محل را برای استعلام آماده کنید.
- مشخصات تسمه و قفل را پیش از تولید تایید کنید.
- بسته بندی اجزای رنگ شده و متحرک را بررسی کنید.
- ریل را پاک نگه دارید و از روغن کاری زیاد خودداری کنید.
- لقی و صدای غیرعادی را در مراحل اولیه تعمیر کنید.
مدل چهارگل معمولاً تقاطع ها و لوزی های متراکم تری دارد و فضای خالی شبکه را نسبت به سه گل کاهش می دهد. این افزایش تراکم می تواند مقاومت و محدودیت دسترسی را بیشتر کند, اما وزن, تعداد پرچ و حجم جمع شدن نیز افزایش می یابد. بنابراین ریل و چرخ باید متناسب انتخاب شوند. کیفیت واقعی فقط با تعداد گل مشخص نمی شود و ضخامت تسمه, قفل, جوش و استحکام چارچوب نیز باید بررسی شوند.
ضخامت مناسب یک مقدار ثابت برای همه دهانه ها ندارد و به عرض, ارتفاع, وزن طرح, فاصله پرچ ها و نوع فولاد وابسته است. تسمه سبک ممکن است تغییر شکل دهد و تسمه بسیار سنگین نیز به ریل و چرخ فشار وارد کند. انتخاب فنی باید پس از اندازه گیری دهانه و محاسبه وزن شبکه انجام شود. عرض تسمه و کیفیت لبه های برش خورده نیز به اندازه ضخامت بر دوام و حرکت تاثیر دارند.
عرض و ارتفاع دهانه, تصویر چارچوب, جهت دلخواه بازشو, محل جمع شدن شبکه و نوع قفل باید مشخص شوند. وضعیت کف, فاصله تا دیوار و میزان تردد نیز اهمیت دارند. این اطلاعات برای تعیین عرض تسمه, ظرفیت ریل, تعداد چرخ و جزئیات نصب استفاده می شوند. سفارش با اندازه تقریبی ممکن است باعث کاهش عرض عبور, برخورد شبکه با درب اصلی یا نیاز به اصلاح محصول پس از ساخت شود.
قیمت به ابعاد, ضخامت و عرض تسمه, تراکم لوزی, تعداد اجزای تقویتی, نوع قفل, ریل, چرخ, پوشش رنگ و شرایط نصب وابسته است. طرح های قاب دار, کم دید یا سفارشی متریال و مراحل ساخت متفاوتی دارند. تقویت چارچوب یا اجرای زیرسازی نیز بر فرایند نصب اثر می گذارد. برای استعلام دقیق باید اندازه ها و تصاویر محل ارائه شوند تا تمام مشخصات اجرایی بررسی گردند.
ریل ابتدا به صورت موقت در محل قرار می گیرد و تراز آن در طول دهانه کنترل می شود. اتصال ها مرحله ای اجرا می شوند تا حرارت یا فشار باعث خمش مسیر نشود. سپس شبکه روی چرخ ها قرار می گیرد و در تمام مسیر آزمایش می شود. فاصله از کف, توقف گاه و محل قفل خور در مرحله رگلاژ تنظیم می شوند. هرگونه گیر, حرکت خودکار یا صدای ضربه باید پیش از تکمیل رنگ و تحویل اصلاح شود.
حرکت سنگین, لقی پرچ ها, صدای غیرعادی, افتادگی بخش میانی و سخت قفل شدن از نشانه های نیاز به تعمیر هستند. علت ممکن است آلودگی ریل, فرسودگی چرخ, تغییر تراز یا ضعف اتصال باشد. ادامه استفاده بدون اصلاح, فشار را به تسمه ها و قفل منتقل می کند. بررسی زودهنگام معمولاً امکان رگلاژ یا تعویض محدود قطعه را فراهم می کند و از تغییر شکل گسترده شبکه جلوگیری خواهد کرد.
جمع بندی
درب آکاردئونی چهار گل لوزی باید به عنوان یک مجموعه هماهنگ از تسمه, پرچ, ریل, چرخ, قفل و چارچوب انتخاب شود. تراکم بیشتر لوزی ها می تواند سطح خالی شبکه را کاهش دهد, اما افزایش وزن و تعداد اتصال ها به ریل مقاوم و مونتاژ دقیق تری نیاز دارد. اندازه گیری چندنقطه ای دهانه, محاسبه فضای جمع شدن و تعیین صحیح جهت بازشو از کاهش عرض عبور و برخورد با تجهیزات ورودی جلوگیری می کند. در مرحله ساخت نیز یکنواختی لوزی ها, هم محوری پرچ ها و حرکت آزاد شبکه باید پیش از رنگ آمیزی کنترل شوند. پس از نصب, پاک سازی ریل, بازبینی چرخ و ترمیم خراش های سطحی به حفظ دوام کمک می کند. سازه سنتر با برسی شرایط واقعی محل, وزن طرح, نوع قفل و جزئیات نصب, امکان سفارش فنی و متناسب را فراهم می سازد. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, ابعاد دقیق و تصاویر روشن چارچوب را ارائه کنید تا پیشنهاد ساخت بر اساس نیاز امنیتی, کاربری و محدودیت اجرایی دهانه تنظیم شود.
